1 AirPlus DWL-900AP+ Bezdrátový 2,4 GHz pøístupový bod Návod k použití Rev Building Networks for People 1

2 Obsah 1. Obsah dodávky Úvod Základy bezdrátové komunikace Zaèínáme Použití konfiguraèního menu Použití AirPlus AP Manager Øešení potíží Základy sí ového provozu Technické údaje Technická podpora

3 1. Obsah dodávky Obsah dodávky 2,4 GHz bezdrátový pøístupový bod D-Link AirPlus DWL-900AP+ Napájecí adaptér 5 V ss, 2,0 A Návod na CD Návod na rychlou instalaci Ethernetový kabel Poznámka: Použití napájecího zdroje s jiným jmenovitým napìtím, než jaké má napájecí zdroj dodávaný s DWL-900AP+, poškodí zaøízení a zpùsobí ztrátu záruky na toto zaøízení. Pokud nìkterá z výše uvedených položek chybí, spojte se s prodejcem. Systémové požadavky: Poèítaè s operaèním systémem Windows, Macintosh nebo Linux s nainstalovaným adaptérem pro Ethernet Internet Explorer nebo Netscape Navigator, verze 4.0 nebo vyšší se zapnutou podporou JavaScript 3

4 2. Úvod D-Link AirPlus DWL-900AP+ Wireless Access Point je výkonný bezdrátový pøístupový bod s protokolem b. Je to ideální prostøedek, jak zvýšit dosah a poèet poèítaèù pøipojených k bezdrátové síti. Na rozdíl od vìtšiny pøístupových bodù b je DWL-900AP+ schopen pøenášet data rychlostí až 22 Mb/s (ve srovnání se standardními 11 Mb/s), pokud je použit spolu s dalšími výrobky D-Link AirPlus, jako je napøíklad PCI adaptér pro bezdrátovou sí DWL Po dokonèení krokù popsaných v návodu pro rychlou instalaci (souèást dodávky) budete moci sdílet informace a zdroje, napøíklad soubory a tiskárny, a užívat si volnosti poskytované bezdrátovou sítí. DWL-900AP+ je kompatibilní s vìtšinou nejpoužívanìjších operaèních systémù, vèetnì systémù pro Macintosh, Linuxu a Windows, a lze jej zaèlenit do rozsáhlé sítì. Tento návod vám má pomoci pøipojit pøístupový bod a adaptéry pro bezdrátovou sí D-Link AirPlus 2,4 GHz do sítì v infrastrukturním režimu. Prohlédnìte si èást Zaèínáme v tomto návodu, abyste uvidìli pøíklad infrastrukturní sítì používající DWL-900AP+. Tento návod obsahuje rychlý úvod do technologie bezdrátové komunikace a jejího uplatnìní v poèítaèových sítích. Udìlejte si èas na pøeètení tohoto návodu a seznamte se s touto technologií. Konektory Ethernetový port MDII RJ45 Pro pøipojení ke smìrovaèi nebo pøepínaèi je zapotøebí nepøekøížený kabel. Pro pøipojení k poèítaèi je zapotøebí pøekøížený kabel. Napájení Reset 4

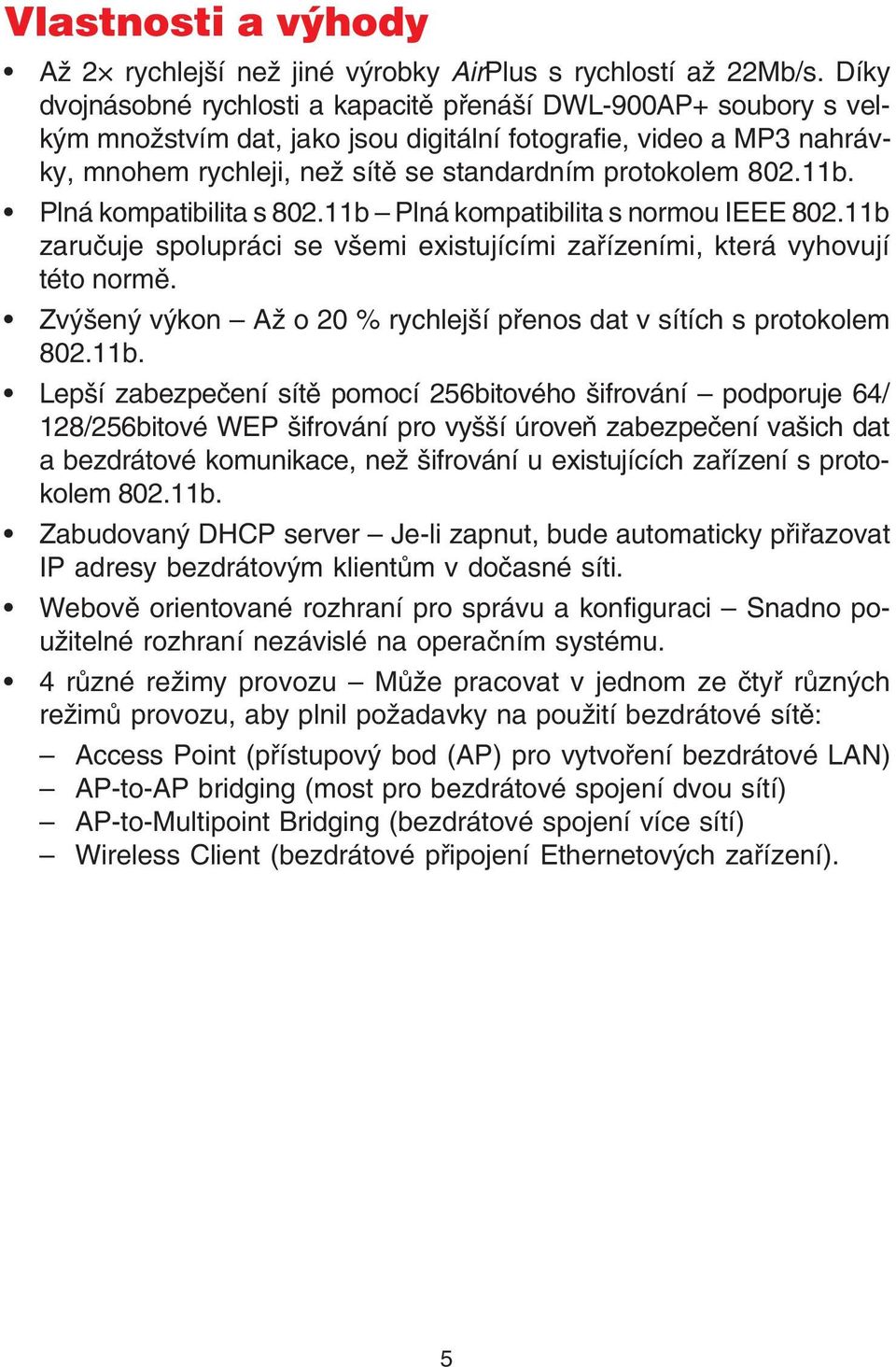

5 Vlastnosti a výhody Až 2 rychlejší než jiné výrobky AirPlus s rychlostí až 22Mb/s. Díky dvojnásobné rychlosti a kapacitì pøenáší DWL-900AP+ soubory s velkým množstvím dat, jako jsou digitální fotografie, video a MP3 nahrávky, mnohem rychleji, než sítì se standardním protokolem b. Plná kompatibilita s b Plná kompatibilita s normou IEEE b zaruèuje spolupráci se všemi existujícími zaøízeními, která vyhovují této normì. Zvýšený výkon Až o 20 % rychlejší pøenos dat v sítích s protokolem b. Lepší zabezpeèení sítì pomocí 256bitového šifrování podporuje 64/ 128/256bitové WEP šifrování pro vyšší úroveò zabezpeèení vašich dat a bezdrátové komunikace, než šifrování u existujících zaøízení s protokolem b. Zabudovaný DHCP server Je-li zapnut, bude automaticky pøiøazovat IP adresy bezdrátovým klientùm v doèasné síti. Webovì orientované rozhraní pro správu a konfiguraci Snadno použitelné rozhraní nezávislé na operaèním systému. 4 rùzné režimy provozu Mùže pracovat v jednom ze ètyø rùzných režimù provozu, aby plnil požadavky na použití bezdrátové sítì: Access Point (pøístupový bod (AP) pro vytvoøení bezdrátové LAN) AP-to-AP bridging (most pro bezdrátové spojení dvou sítí) AP-to-Multipoint Bridging (bezdrátové spojení více sítí) Wireless Client (bezdrátové pøipojení Ethernetových zaøízení). 5

6 Indikátory Bezdrátový pøístupový bod DWL-900AP+ má 3 LED indikátory (svítivé diody). LAN WLAN Power Power: Trvalé zelené svìtlo indikuje pøipojení napájení. LAN: Blikající zelené svìtlo indikuje aktivitu; trvalé zelené svìtlo indikuje pøipojení. WLAN: Blikající zelené svìtlo indikuje bezdrátový pøenos; trvalé zelené svìtlo indikuje pøipojení. 6

7 3. Základy bezdrátové komunikace Pøístroje pro bezdrátovou komunikaci D-Link AirPlus jsou založeny na prùmyslových standardech, aby poskytovaly snadno použitelné a kompatibilní vysokorychlostní bezdrátové pøipojení doma, v kanceláøi nebo ve veøejnì pøístupných bezdrátových sítích. Díky pøísnému dodržování normy IEEE umožòuje rodina zaøízení pro bezdrátovou komunikaci D-Link AirPlus získat potøebná data bezpeènì v požadovaném èase a místì. Budete si moci užívat svobody, kterou bezdrátová poèítaèová sí pøináší. Bezdrátová lokální sí (WLAN) je buòková poèítaèová sí, která vysílá a pøijímá data pomocí rádiových signálù namísto kabelù. Bezdrátové LAN jsou stále více používány v domácnostech, kanceláøích i ve veøejných prostorách, jako jsou letištì, kavárny a univerzity. Inovativní využití technologie WLAN pomáhá lidem pracovat a komunikovat mnohem efektivnìji. Zvýšená pohyblivost a absence kabelù a další pevné infrastruktury se ukázaly být pro mnohé uživatele výhodou. Uživatelé bezdrátové sítì mohou používat stejné aplikace jako uživatelé klasické kabelové sítì. Karty adaptérù pro bezdrátovou komunikaci používané u mobilních i stolních poèítaèù podporují stejné protokoly jako karty adaptérù Ethernetu. V mnoha pøípadech mùže být žádoucí pøipojit mobilní sí ová zaøízení ke konvenèní Ethernetové LAN, aby bylo možné používat servery, tiskárny nebo pøipojení k Internetu zprostøedkovávané pøed kabelovou LAN. Pro zajištìní tohoto pøipojení se používá bezdrátový pøístupový bod (AP). Lidé používají technologii bezdrátové LAN z mnoho rùzných dùvodù. Mobilita Mají-li lidé pøístup k datùm v libovolném místì v provozním dosahu WLAN, zvýší se jejich produktivita. Manažerská rozhodnutí na základì informací získaných v reálném èase mohou významnì zvýšit efektivitu práce. Nízké náklady na zavedení Bezdrátové lokální sítì (WLAN) se snadno instalují, ovládají, mìní a pøemis ují. Sítì, které se èasto mìní, jak fyzicky, tak logicky, mohou tìžit z výhod snadné instalace WLAN. WLAN mùže pracovat v místech, kde by byla instalace kabelù nepraktická nebo neproveditelná. Rychlost a snadnost instalace Instalace systému bezdrátové LAN mùže být rychlá a snadná a mùže odstranit potøebu protahovat kabely skrz zdi a stropy. 7

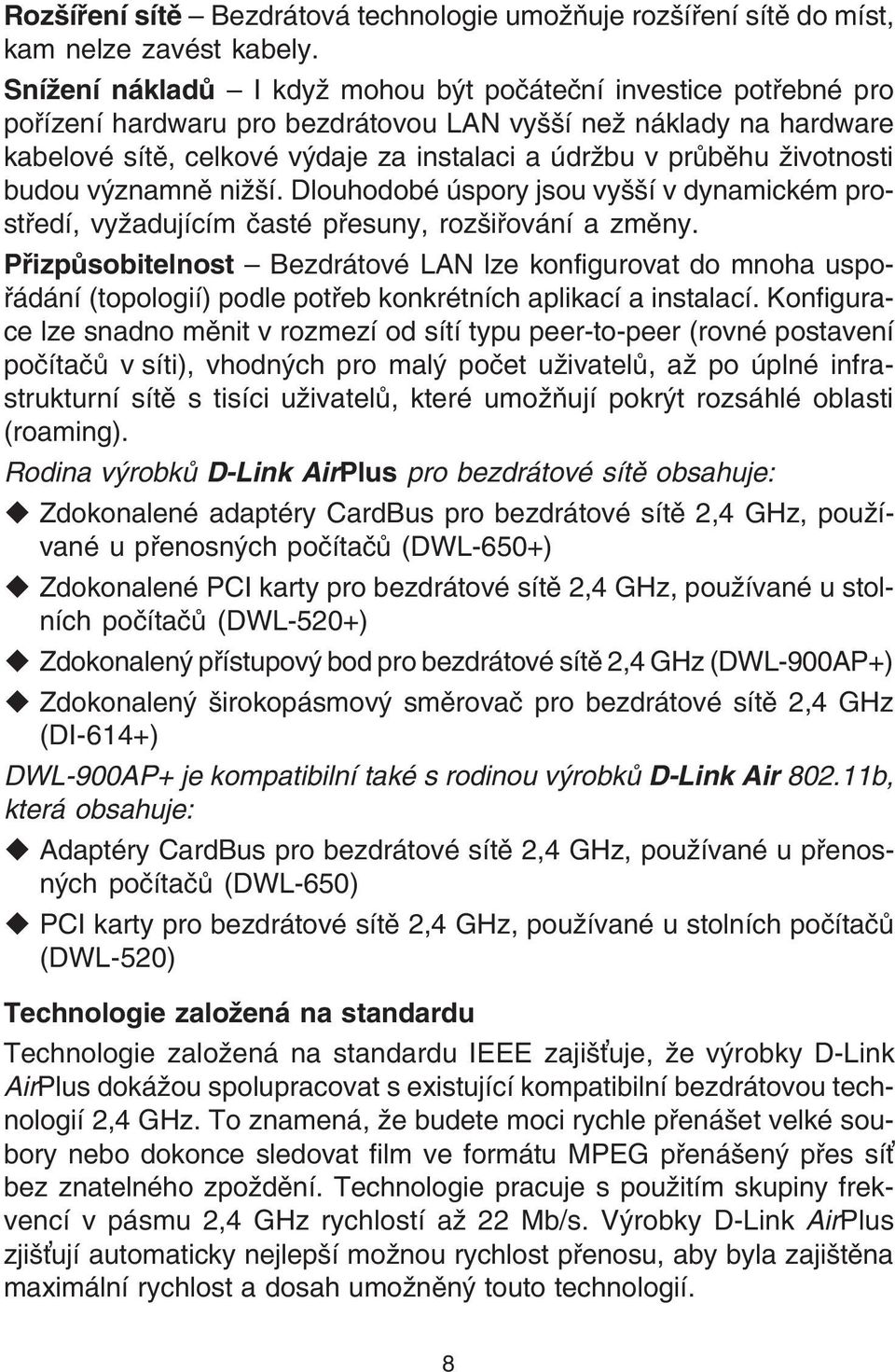

8 Rozšíøení sítì Bezdrátová technologie umožòuje rozšíøení sítì do míst, kam nelze zavést kabely. Snížení nákladù I když mohou být poèáteèní investice potøebné pro poøízení hardwaru pro bezdrátovou LAN vyšší než náklady na hardware kabelové sítì, celkové výdaje za instalaci a údržbu v prùbìhu životnosti budou významnì nižší. Dlouhodobé úspory jsou vyšší v dynamickém prostøedí, vyžadujícím èasté pøesuny, rozšiøování a zmìny. Pøizpùsobitelnost Bezdrátové LAN lze konfigurovat do mnoha uspoøádání (topologií) podle potøeb konkrétních aplikací a instalací. Konfigurace lze snadno mìnit v rozmezí od sítí typu peer-to-peer (rovné postavení poèítaèù v síti), vhodných pro malý poèet uživatelù, až po úplné infrastrukturní sítì s tisíci uživatelù, které umožòují pokrýt rozsáhlé oblasti (roaming). Rodina výrobkù D-Link AirPlus pro bezdrátové sítì obsahuje: u Zdokonalené adaptéry CardBus pro bezdrátové sítì 2,4 GHz, používané u pøenosných poèítaèù (DWL-650+) u Zdokonalené PCI karty pro bezdrátové sítì 2,4 GHz, používané u stolních poèítaèù (DWL-520+) u Zdokonalený pøístupový bod pro bezdrátové sítì 2,4 GHz (DWL-900AP+) u Zdokonalený širokopásmový smìrovaè pro bezdrátové sítì 2,4 GHz (DI-614+) DWL-900AP+ je kompatibilní také s rodinou výrobkù D-Link Air b, která obsahuje: u Adaptéry CardBus pro bezdrátové sítì 2,4 GHz, používané u pøenosných poèítaèù (DWL-650) u PCI karty pro bezdrátové sítì 2,4 GHz, používané u stolních poèítaèù (DWL-520) Technologie založená na standardu Technologie založená na standardu IEEE zajiš uje, že výrobky D-Link AirPlus dokážou spolupracovat s existující kompatibilní bezdrátovou technologií 2,4 GHz. To znamená, že budete moci rychle pøenášet velké soubory nebo dokonce sledovat film ve formátu MPEG pøenášený pøes sí bez znatelného zpoždìní. Technologie pracuje s použitím skupiny frekvencí v pásmu 2,4 GHz rychlostí až 22 Mb/s. Výrobky D-Link AirPlus zjiš ují automaticky nejlepší možnou rychlost pøenosu, aby byla zajištìna maximální rychlost a dosah umožnìný touto technologií. 8

9 Pøedpoklady pro instalaci D-Link AirPlus DWL-900AP+ má dosah až 400 metrù ve volném prostoru a až 100 metrù v budovách. To vám umožòuje pøístup k síti z vašeho pøenosného poèítaèe témìø odkudkoli. Mìjte však na pamìti, že poèet, tlouš ka a rozmístìní zdí, stropù a jiných objektù, kterými musí signál procházet, mùže dosah snížit. Dosah se obvykle mìní v závislosti na druhu materiálù a úrovni rádiového rušení v místì použití. Klíèem k dosažení maximálního dosahu je dodržovat tyto základní pokyny. 1. Dbejte na to, aby byl poèet zdí a stropù mezi pøístupovým bodem bezdrátové sítì a pøijímacím zaøízením (napø. DWL-650+) co nejmenší. Každá zeï nebo strop mùže snížit dosah zaøízení pro bezdrátovou komunikaci D-Link Air od 1 do 30 metrù. Umístìte pøístupové body, lokální brány a poèítaèe tak, aby byl poèet zdí a stropù mezi nimi co nejmenší. 2. Uvažujte o pøekážkách ve smìru pøímé èáry mezi pøístupovými body, lokálními bránami (smìrovaèi) a poèítaèi. Zeï silná 0,5 metru se pøi prùchodu signálu pod úhlem 45 jeví, jako by mìla tlouš ku témìø jeden metr. Pøi úhlu 2 vypadá, jako by mìla tlouš ku pøes 14 metrù! Snažte se zajistit umístìní pøístupových bodù a adaptérù tak, aby signál procházel zdmi a stropy pøímo co nejkratší cestou, a dosáhnout tak lepšího pøíjmu. 3. Šíøení signálu ovlivòuje druh stavebního materiálu. Pevné kovové dveøe nebo hliníkové profily mohou dosah negativnì ovlivnit. Zkuste umístit pøístupové body a poèítaèe s adaptéry bezdrátové sítì tak, aby signál procházel pøes suché zdi nebo dveøní otvory a ne pøes jiné materiály. 4. Pomocí programu pro zjištìní síly signálu, dodávaného s tímto zaøízením, nastavte anténu do polohy nejlepšího pøíjmu. 5. Mìjte zaøízení v dostateèné vzdálenosti (nejménì 1 2 metry) od elektrických pøístrojù a zaøízení, která mohou vytváøet silný rušivý rádiový signál. V bìžném domì by nemìly být s dosahem signálu potíže. Pokud zjistíte slabý nebo žádný signál v místech vašeho domu, kde byste k nìmu chtìli mít pøístup, uvažujte o umístìní pøístupového bodu pøímo mezi poèítaèi s bezdrátovými adaptéry. Dodateèné pøístupové body lze pøipojit pro zajištìní lepšího pokrytí v místnostech, kde je nedostateèná síla signálu. 9

10 4. Zaèínáme DWL-900AP+ je výrobcem standardnì nastaven tak, aby se automaticky pøipojil k ostatním zaøízením D-Link Air nebo AirPlus. Pomocí sí ových zaøízení D-Link AirPlus mùžete za cenu jedné IP adresy od vašeho poskytovatele širokopásmového pøipojení na Internet sdílet Internet se všemi poèítaèi ve vaší lokální síti, aniž by to bylo na úkor rychlosti nebo bezpeènosti. IP ADRESA Všimnìte si prosím, že máte-li smìrovaè s funkcí DHCP (dynamické pøidìlování IP adres), napø. D-Link DI-604 nebo DI-614+, není zapotøebí pøidìlovat IP adresu. Potøebujete-li pøidìlit IP adresy poèítaèùm v síti, mìjte na pamìti, že IP adresa musí být pro každý poèítaè v síti ze stejného intervalu IP adres jako u všech ostatních poèítaèù v síti a že maska podsítì musí být pro všechny poèítaèe v síti stejná. Pøíklad: Je-li prvnímu poèítaèi pøidìlena IP adresa s maskou podsítì , pak druhému poèítaèi mùže být pøidìlena IP adresa s maskou podsítì , atd. DÙLEŽITÉ: Je-li poèítaèùm nebo jiným zaøízením pøidìlena stejná IP adresa, nemusí být jedno nebo více zaøízení v síti viditelné. Infrastrukturní sí obsahuje pøístupový bod. Pøíklad infrastrukturní sítì uvedený na další stranì obsahuje následující sí ová zaøízení D-Link: Bezdrátový pøístupový bod D-Link AirPlus DWL-900AP+ Ethernetový širokopásmový smìrovaè D-Link DI-604 Pøenosný poèítaè s bezdrátovým adaptérem D-Link AirPlus DWL Stolní poèítaè s bezdrátovým adaptérem D-Link AirPlus DWL-520+ Kabelový modem D-Link DCM-200 DHCP znamená Dynamic Host Configuration Protocol. Je to protokol pro automatické dynamické pøidìlování IP adres. Pøi použití brány/ smìrovaèe s funkcí DHCP není zapotøebí pøidìlovat IP adresu ruènì. 10

11 Vytvoøení infrastrukturní sítì Další informace o nastavení sítì najdete v následujících èástech tohoto návodu: Základy sí ového provozu kontrola IP adres, sdílení tiskáren a souborù. Použití konfiguraèního programu nastavení, které je tøeba použít na každém poèítaèi pro zajištìní úspìšné komunikace. Øešení potíží kontrola správnosti instalace ovladaèù sí ových adaptérù a další rady pro odstraòování sí ových problémù. Kabelový/DSL modem Smìrovaè Poèítaè 1 Stolní nebo pøenosný poèítaè Poèítaè 2 Stolní nebo pøenosný poèítaè (je potøebný bezdrátový adaptér) Mìjte na pamìti, že bezdrátová zaøízení D-Link AirPlus jsou výrobcem standardnì nakonfigurována tak, aby se sama navzájem propojila. Budete potøebovat širokopásmový pøístup na Internet (kabel/ DSL). Poraïte se s poskytovatelem kabelového/dsl pøipojení o správné instalaci modemu. Pøipojte modem k Ethernetovému širokopásmovému smìrovaèi (napø. D-Link DI-604). Viz návod na rychlou instalaci dodávaný se smìrovaèem. Pøipojte smìrovaè k D-Link AirPlus DWL-900AP+. Viz návod na rychlou instalaci dodávaný s DWL-900AP+. Pøipojujete-li do sítì stolní poèítaè, mùžete do volného PCI slotu nainstalovat bezdrátový PCI adaptér D-Link AirPlus DWL Viz návod na rychlou instalaci dodávaný s DWL Nainstalujte do pøenosného poèítaèe ovladaèe pro adaptér bezdrátové sítì (napøíklad D-Link AirPlus DWL-650+). Viz návod na rychlou instalaci dodávaný s DWL

12 5. Použití konfiguraèního menu Konfiguraèní menu pro DWL-900AP+ je webovì orientované. Pøi používání konfiguraèního menu mìjte na pamìti následující body. Budete potøebovat webový prohlížeè podporující JavaScript, napø. Internet Explorer 4.0 nebo vyšší nebo Netscape Navigator 4.0 nebo vyšší. Poèítaè, který používáte pro poèáteèní konfiguraci, musí mít IP adresu ze stejného intervalu, jako ke IP adresa DWL-900AP+. DWL-900AP+ má výchozí IP adresu s maskou podsítì Používáte-li ve vaší síti smìrovaè D-Link, napøíklad DI-604, s výchozím nastavením výrobce, nepotøebujete pøiøazovat statickou IP adresu poèítaèi, který používáte pro konfiguraci pøístupového bodu. Nepoužíváte-li ve vaší síti smìrovaè D-Link, budete potøebovat pøiøazovat statickou IP adresu poèítaèi, který používáte pro konfiguraci pøístupového bodu DWL-900AP+, z intervalu IP adres DWL-900AP+. Nastavte statickou IP adresu s maskou podsítì (Informace o pøiøazení statické IP adresy viz Základy sí ového provozu v tomto návodu.) Poznámka: Pøed zmìnou IP adresy si poznamenejte aktuální nastavení IP adresy poèítaèe. Po nakonfigurování DWL-900AP+ je budete muset obnovit. Po pøiøazení statické IP adresy poèítaèi, který používáte pro konfiguraci (je-li to zapotøebí), pøiøadíte DWL-900AP+ IP adresu z intervalu použitého v existující síti. Po zmìnì IP adresy DWL-900AP+ musíte obnovit pùvodní IP adresu poèítaèe, abyste obnovili spojení s DWL-900AP+. Pokud mìl poèítaè statickou IP adresu, zadejte znovu stejnou adresu. Pokud mìl poèítaè dynamickou IP adres (tj. IP adresu pøiøazuje automaticky smìrovaè s funkcí DHCP), pak zmìòte nastavení vašeho sí- ového adaptéru tak, aby pøijímal dynamickou IP adresu. Výchozí výrobní nastavení pro DWL-900AP+ SSID: výchozí Kanál: 6 Šifrování: vypnuto Jméno uživatele: admin Heslo: (žádné, nechejte tuto položku prázdnou) IP adresa:

13 Kdykoli chcete nakonfigurovat vaši sí nebo DWL-900AP+, mùžete vyvolat konfiguraèní program spuštìním webového prohlížeèe a zadáním IP adresy DWL-900AP+. Výchozí IP adresa DWL-900AP+ je uvedena níže: Spus te webový prohlížeè. Zadejte IP adresu pøístupového bodu. (IP adresa uvedená v pøíkladu je výchozí standardní adresa. Tuto IP adresu použijte, když se pøipojujete k síti sestávající z jiných D-Link zaøízení s výchozím nastavením parametrù. Pokud IP adresu DWL-900AP+ zmìníte, aby vyhovovala síti z jiných než D-Link zaøízení, pak zadejte do webového prohlížeèe namísto uvedené výchozí IP adresy aktuální adresu.) V poli User Name (Jméno uživatele) zadejte admin. Pole Password (Heslo) ponechejte prázdné. Kliknìte na OK. Home > Wireless Objeví se okno pro konfiguraci. V tomto oknì mùžete vybírat z nìkolika možností. Zde je ukázána záložka Home > Wireless. Chcete-li zmìnit výchozí nastavení, mùžete mìnit tyto položky: AP name SSID Channel WEP Encryption Key Type 13

14 AP Name: Umožòuje pøejmenovat pøístupový bod, což je vhodné zvláštì pokud je v síti více pøístupových bodù. SSID (Service Set Identifier): Výchozí nastavení je default. SSID je jedineèné jméno identifikující sí. Všechna zaøízení v síti musí sdílet stejné SSID jméno, aby mohla v síti komunikovat. Pokud se rozhodnete zmìnit výchozí jméno SSID, zadejte je do tohoto pole. SSID mùže mít až 32 znakù. Channel: Výchozí nastavení kanálu je 6. Chcete-li výchozí nastavení zmìnit, zadejte jiné èíslo. Všechna zaøízení v síti musí být nastavena na stejná kanál, aby spolu mohla komunikovat. WEP Encryption: Pro použití WEP (Wired Equivalent Privacy zabezpeèení pomocí šifrování) nastavte WEP Enabled. Všechna zaøízení v síti a pøístupový bod musí sdílet stejné nastavení WEP (Enable (aktivováno) nebo Disable (vypnuto)) a stejný klíè WEP. Klíè WEP se generuje z ASCII nebo Hexadecimální hodnoty o délce 64, 128 nebo 256 bitù. Když je šifrování aktivováno, zvolte typ klíèe Key Type (ASCII nebo Hexdecimal) a pak zadejte vhodné èíslice nebo písmena. Mùžete vytvoøit až 4 klíèe. Vyberte klíè, který chcete použít. Hexadecimální èíslo se skládá z èíslic 0 9 a písmen A F. ASCII (American Standard Code for Information Interchange) je kód pro reprezentaci anglických písmen a jiných znakù jako èísel z intervalu Kdykoli potøebujete další informace, kliknìte na Help (Nápovìda). Po provedení zmìn nebo dodatkù kliknìte na Apply (Použít). Toto okno ukazuje výchozí nastavení DWL-900AP+. Výchozí IP adresa je Zvolíte-li Dynamic IP Address, získáte dynamickou IP adresu od DHCP serveru ve vaší síti. (To se však nedoporuèuje, protože pak bude obtížné zjistit dynamickou IP adresu pøiøazenou DWL-900AP+.) Zadejte IP adresu brány Gateway (smìrovaè ve vaší síti). Po provedení zmìn kliknìte na Apply (Použít). 14

15 Home > DHCP Obrázek vpravo okazuje doporuèené nastavení (Disabled) funkce DHCP Server u DWL-900AP+. Pokud chcete použít DWL-900AP+ jako DHCP server (nedoporuèuje se, pokud již máte v síti smìrovaè/bránu s aktivovanou funkcí DHCP), zvolte Enabled. Zadejte interval IP adres (Starting IP address Ending IP address). Po provedení zmìn kliknìte na Apply (Použít). Advanced > Mode MAC adresa (Media Access Control Address). Je to jedineèná hardwarová adresa, která identifikuje zaøízení v síti. Je pøidìlena výrobcem a nelze ji mìnit. Tuto adresu najdete obvykle na štítku na zaøízení nebo v obalu. DWL-900AP+ lze provozovat ve 4 rùzných režimech podle potøeb vaší sítì. Výchozí režim je Access Point (pøístupový bod). Poznámka: Chcete-li používat DWL-900AP+ v režimu bezdrátového klienta (Wireless Client), musíte zadat bezdrátovou MAC adresu pøístupového bodu, se kterým se chcete spojit. Bezdrátový most (Wireless Bridge) a vícebodový most (Multi-point Bridge) jsou speciální režimy, které potøebují na obou místech DWL-900AP+. Chcete-li používat DWL-900AP+ v režimu Wireless Bridge, musíte zadat místo bezdrátové MAC adresy Ethernetovou MAC adresu vzdáleného DWL-900AP+. 15

16 Advanced > Performance Výchozí nastavení záložky Performance je uvedeno zde. Beacon Interval: Signalizaèní pakety posílá pøístupový bod pro synchronizaci bezdrátové sítì. Zadejte interval jejich posílání. Doporuèuje je použít výchozí hodnotu (100). RTS Threshold: Tato hodnota by mìla zùstat na svém výchozím nastavení Je-li tok dat nestabilní, doporuèuje se provést jen malé zmìny hodnoty v rozmezí 256 až Fragmentation: Tato hodnota by mìla zùstat na svém výchozím nastavení Je-li chybovost paketù pøíliš vysoká, mùžete trochu zvýšit práh fragmentace v rozmezí 256 až Pøíliš malá hodnota prahu fragmentace mùže snížit výkonnost. DTIM Interval (Beacon Rate): (Delivery Traffic Indication Message). Zadejte hodnotu mezi 1 až DTIM informuje klienty o dalším pøenosu. Transmission Rate: Zvolte rychlost pøenosu v síti. Preamble: Výchozí nastavení je Long Preamble. Definuje délku CRC bloku (kontrola cyklickým kódem je bìžný zpùsob detekce chyb pøi pøenosu dat), použitého v komunikaci mezi pøístupovým bodem a adaptéry bezdrátové sítì. Authentication: Open System pøenáší klíè pøes sí Shared Key zaøízení musí mít stejné WEP nastavení pro komunikaci Auto automatické nastavení režimu ovìøení bezdrátového klienta Antenna Type: Zvolte Left (Levá), Right (Pravá) nebo Deversity (obì). SSID Broadcast (Service Set Identifier). Povoluje (Enable) nebo zakazuje (Disable) vysílání jména SSID pøes sí. SSID je jméno, které identifikuje bezdrátovou sí. Všechna zaøízení v síti musí používat stejný SSID, aby mohla navázat spojení. 16

17 Advanced > Filters Použijte MAC Filters pro povolení nebo zablokování bezdrátové komunikace s DWL-900AP+ podle MAC adres zaøízení. Zvolte Disable MAC Filters pro zablokování této funkce. Zvolte Only allow the Mac address... (Povolit jen MAC adresy) nebo Only deny Mac address... (Zablokovat jen MAC adresy) a zadejte do pole MAC adresu vybraného poèítaèe. Mùžete kliknout také na šipku rozvinovacího menu u pole Connected PCs (Pøipojené poèítaèe), vybrat poèítaè ze seznamu a pak kliknout na Clone (Klonovat). Vybraná MAC adresa se objeví v seznamu MAC Filter List. Kliknìte na Apply (Použít), aby se zmìny uložily. Tools > Admin V tomto oknì mùžete zmìnit vaše heslo. Mùže mít délku až 14 znakù. Heslo si poznamenejte a uložte na bezpeèné místo. Pro provedení zmìn kliknìte na Apply (Použít). 17

18 Tools > System Aktuální nastavení systému lze uložit jako soubor na lokální pevný disk kliknutím na Save. Uložený soubor ze zavést zpìt do DWL- -900AP+ kliknutím na Browse. Po nalezení a vybrání souboru s nastavením kliknìte na Load. Kliknutím na Restore obnovíte výchozí výrobní nastavení. Tools > Firmware Umožòuje aktualizovat (upgradovat) firmware (øídící program v pamìti) pøístupového bodu. Kliknìte na odkaz, abyste našli upgrade na webových stránkách dlink.com. Po stažení souboru aktualizovaného firmwaru na váš lokální disk kliknìte na Browse (Procházet). Vyberte firmware a kliknìte na Apply (Použít), abyste upgrade dokonèili. 18

19 Status > Device Info Tato stránka ukazuje aktuální informace o DWL-900AP+. Zobrazí údaje o Ethernetovém a bezdrátovém spojení. Ethernet: MAC adresa IP adresa Maska podsítì Brána DHCP server Wireless (bezdrát.) MAC adresa SSID Šifrování Kanál Režim pøíst. bodu Status > Log DWL-900AP+ uchovává provozní deník událostí a aktivit na pøístupovém bodu. Když je zaøízení restartováno, záznamy jsou automaticky vymazány. Soubory deníku mùžete uložit pomocí Log Settings. Pro sledování bezdrátových stanic zvolte Enable a soubor deníku bude poslán na pøiøazený poèítaè. First Page První strana deníku. Last Page Poslední strana deníku. Previous Posun o jednu stranu deníku vzad. Next Posun o jednu stranu deníku vpøed. Clear Vymaže všechny záznamy. Log Settings Vyvolá stránku pro konfiguraci deníku. 19

20 Status > Stats Zobrazuje statistiky sí ového provozu pøíchozí a odchozí spojení pøes Ethernetový port a bezdrátovou komunikaci spojenou s pøístupovým bodem. Status > Wireless Zobrazuje seznam poèítaèù, které jsou bezdrátovì pøipojeny k DWL-900AP+. 20

21 6. Použití AirPlus AP Manager AirPlus Access Point Manager je program pro Windows, který pomáhá øídit nìkolik pøístupových bodù z jednoho místa. Zaènìte instalaci vložením CD dodávaného s DWL-900AP+ do jednotky CD-ROM. AP Manager lze stáhnout také z support.dlink.com. Kliknìte na Install AirPlus AP Manager. Objeví se následující okno. Kliknìte na Další (Next). Kliknìte na Další (Next). Kliknìte na Dokonèit (Finish), abyste instalaci ukonèili. 21

22 Link Information Okno Link Information zobrazuje aktuální nastavení vybraného pøístupového bodu. AP Settings Okno AP Settings umožòuje mìnit nastavení vybraného pøístupového bodu. AP Settings > Advanced Settings Advanced Setting umožòuje nastavit další parametry vybraného pøístupového bodu. 22

23 IP Settings Okno IP Settings umožòuje mìnit nastavení IP adresy vybraného pøístupového bodu. WEP Settings Okno WEP Settings umožòuje použít protokol pro šifrování bezdrátového spojení pro vybraný pøístupový bod. 23

24 Firmware Upgrade Okno Firmware Upgrade umožòuje použít pro vybraný pøístupový bod novou verzi firmwaru. 24

25 7. Øešení potíží Tato kapitola obsahuje øešení problémù, které mohou nastat pøi instalaci a provozu bezdrátového pøístupového bodu DWL-900AP+. Pokrývá rùzné stránky nastavení sítì vèetnì sí ových adaptérù. Máte-li nìjaké potíže, pøeètìte si následující èásti. (Poznámka: Pro konfiguraci pøístupového bodu DWL-900AP+ se doporuèuje použít Ethernetové pøipojení.) 1. Poèítaè použitý pro konfiguraci DWL-900AP+ nemùže vyvolat konfiguraèní menu. Zkontrolujte, zda indikátor Ethernet na DWL-900AP+ svítí. Pokud indikátor nesvítí, zkontrolujte, zda je kabel Ethernetového spojení správnì pøipojen. Zkontrolujte, zda Ethernetový adaptér pracuje správnì. Podle bodu 3 v této èásti (Zkontrolujte, zda jsou sí ové adaptéry správnì nainstalovány) zkontrolujte, zda jsou správnì nainstalovány ovladaèe. Zkontrolujte, zda je IP adresa ve stejném intervalu a podsíti jako DWL-900AP+. Viz èást Zjištìní IP adresy ve Windows XP v èásti Základy sí ového provozu v tomto návodu. Poznámka: IP adresa DWL-900AP+ je Všechny poèítaèe v síti musí mít jedineènou IP adresu ve stejném intervalu, tj x. Poèítaèe, které mají stejné IP adresy, nebudou v síti viditelné. Všechny musí mít stejnou masku podsítì, tj Udìlejte pingový test, abyste zjistili, zda DWL-900AP+ odpovídá. Jdìte na Start > Spustit (Run) > napište Command >napište ping Úspìšný ping zobrazí ètyøi odezvy. 25

26 2. Bezdrátový klient se nemùže dostat v infrastrukturním režimu na Internet. Zkontrolujte, zda je bezdrátový klient pøiøazen a pøipojen ke správnému pøístupovému bodu. Postup kontroly: Kliknìte pravým tlaèítkem na ikonu Local Area Connection (Spojení v místní síti) na hlavním panelu > zvolte View Available Wireless Networks (Zobrazit dostupné bezdrátové sítì). Objeví se okno Connect to Wireless Network (Pøipojení k bezdrátové síti). Zkontrolujte, zda jste zvolili správnou dostupnou sí, jak ukazuje obrázek níže. Default Zkontrolujte, zda je IP adresa pøiøazena k bezdrátovému adaptéru se stejným intervalem IP adres jako pøístupový bod a brána. Jelikož DWL-900AP+ má IP adresu , musí mít bezdrátové adaptéry IP adresu ve stejném intervalu, tj x. Každé zaøízení musí mít jedineènou IP adresu; žádná dvì zaøízení nesmí mít stejnou IP adresu. Maska podsítì musí být pro všechny poèítaèe v síti stejná. Pro kontrolu IP adresy pøiøazené bezdrátovému adaptéru kliknìte dvojitì na ikonu Local Area Connection na hlavním panelu > vyberte záložku Support a zobrazí se IP adresa. (Viz Zjištìní IP adresy v èásti Základy sí ového provozu v tomto návodu.) Je-li zapotøebí pøiøadit bezdrátovému adaptéru statickou IP adresu, podívejte se na odpovídající popis v èásti Základy sí ového provozu. Zadáváte-li adresu DNS serveru, musíte zadat také adresu výchozí brány. (Vzpomeòte si, že když máte smìrovaè s funkcí DHCP, nemusíte pøiøazovat statické IP adresy. Viz Základy sí ového provozu: Pøiøazení statické IP adresy.) 26

27 3. Zkontrolujte, zda jsou správnì nainstalovány ovladaèe pro sí ové adaptéry. Mùžete používat jiné sí ové adaptéry, než jsou zde ukázány, ale tento postup zùstává stejný bez ohledu na typ použitých adaptérù. Jdìte na Start. Kliknìte pravým tlaèítkem na Tento poèítaè (My Computer). Kliknìte na Vlastnosti (Properties). Poznámka: Ukázky oken jsou z Windows XP. Používáte-li jiný operaèní systém, mohou okna vypadat jinak. Vyberte záložku Hardware. Kliknìte na Správce zaøízení (Device Manager). 27

28 Kliknìte dvojitì na Sí ové adaptéry (Network Adapters). Kliknìte pravým tlaèítkem na D-Link Air- Plus DWL-650+ Wireless Cardbus Adapter Zvolte Vlastnosti (Properties) abyste zjistili, zda jsou ovladaèe správnì nainstalovány. D-Link AirPlus DWL-650 Wireless Cardbus Adapter D-Link AirPlus DWL-650+ Wireless Cardbus Adapter Podívejte se na Stav zaøízení (Device Status), abyste zkontrolovali, zda zaøízení pracuje správnì. D-Link AirPlus DWL-650 Wireless Cardbus Adapter Kliknìte na OK. 28

29 4. Obnova výchozího výrobního nastavení DWL-900AP+ Po vyzkoušení jiných zpùsobù pro vyøešení potíží se sítí mùžete zkusit obnovit výchozí výrobní nastavení DWL-900AP+ (reset). Vzpomeòte si, že výrobky D-Link AirPlus se pøi výchozím výrobním nastavení propojují mezi sebou do sítì samy bez dalšího zásahu. Pøi resetování pøístroje D-Link AirPlus DWL-900AP+ pro obnovení výchozího výrobního nastavení postupujte takto: Najdìte vzadu na DWL-900AP+ tlaèítko Reset. Pomocí narovnané sponky na papír stisknìte tlaèítko Reset. Držte tlaèítko stisknuté asi 5 sekund a pak je uvolnìte. Poté, co se DWL-900AP+ restartuje (mùže to trvat nìkolik minut), bude obnoveno výchozí nastavení dané výrobcem. 29

30 8. Základy sí ového provozu Použití Prùvodce instalací sítì ve Windows XP V této èásti se nauèíte, vytvoøit sí doma nebo v kanceláøi pomocí Microsoft Windows XP. Poznámka: Informace o vytvoøení sítì v prostøedí Windows 2000, ME nebo 98 najdete napøíklad na nebo Jdìte na Start > Ovládací panely (Control Panel) > Sí ová pøipojení (Network Connections). Zvolte Nastavit sí pro domácnost nebo malou kanceláø (Set up a home or small office network). Když se objeví toto okno, kliknìte na Další (Next). 30

31 Proveïte všechny pokyny v tomto oknì. Kliknìte na Další (Next). V následujícím oknì vyberte popis, který nejlépe odpovídá vašemu poèítaèi. Je-li váš poèítaè pøipojen k Internetu pøes bránu/smìrovaè, vyberte druhou možnost (viz obrázek). Kliknìte na Další (Next). 31

32 Zadejte Popis poèítaèe (Computer description) a Název poèítaèe (Computer name) (volitelné). Kliknìte na Další (Next). Zadejte Název pracovní skupiny (Workgroup name). Všechny poèítaèe ve vaší síti by mìly mít stejný název pracovní skupiny. Kliknìte na Další (Next). 32

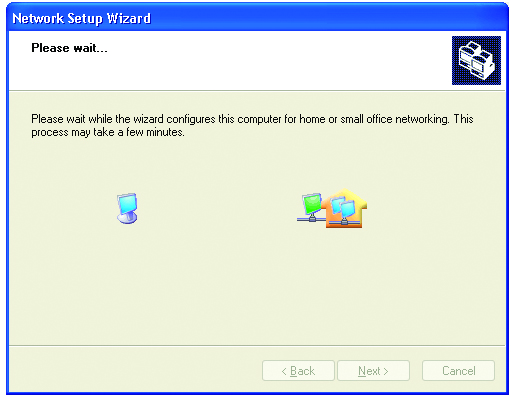

33 Poèkejte, dokud Prùvodce instalací sítì neprovede zmìny. Do dokonèení zmìn kliknìte na Další (Next). Poèkejte, dokud Prùvodce instalací sítì nenakonfiguruje poèítaè. Mùže to trvat nìkolik minut. 33

34 V níže uvedeném oknì vyberte možnost, která vám nejlépe vyhovuje. V pøíkladu je vybráno Vytvoøit sí ovou instalaèní disketu (Create a Network Setup Disk). Tuto disketu spustíte na každém poèítaèi ve vaší síti. Kliknìte na Další (Next). Vložte disketu do disketové jednotky, v tomto pøípadì mechaniky A. V pøípadì potøeby disketu naformátujte a pak kliknìte na Další (Next). 34

35 Poèkejte, dokud Prùvodce instalací sítì nedokonèí kopírování souborù. Pøeètìte si pokyny, uvedené v oknì níže. Po ukonèení Prùvodce instalací sítì použijte sí ovou instalaèní disketu pro spuštìní Prùvodce instalací sítì jednou na každém poèítaèi v síti. Pokraèujte kliknutím na Další (Next). 35

36 Pøeètìte si pokyny v tomto oknì a pak kliknìte na Dokonèit (Finish), abyste ukonèili Prùvodce instalací sítì. Nové nastavení se uplatní po restartování poèítaèe. Restartujte poèítaè kliknutím na Ano (Yes). Tím jste dokonèili konfiguraci tohoto poèítaèe. Pak budete muset spustit sí ovou instalaèní disketu na všech ostatních poèítaèích v síti. Po spuštìní sí ové instalaèní diskety na všech poèítaèích bude nová bezdrátová sí pøipravena k použití. 36

37 Pojmenování poèítaèe Chcete-li poèítaè pojmenovat, postupujte podle tìchto pokynù: Ve Windows XP: Kliknìte na Start. Kliknìte pravým tlaèítkem na Tento poèítaè (My Computer). Vyberte Vlastnosti (Properties) a kliknìte. V oknì Vlastnosti systému (System Properties) vyberte záložku Název poèítaèe (Computer Name). Pokud chcete, mùžete zadat volitelný Popis poèítaèe (Computer description). Pro pøejmenování poèítaèe a pøipojení k doménì: Kliknìte na Zmìnit (Change). 37

38 V tomto oknì zadejte Název poèítaèe (Computer name). Vyberte Je èlenem Pracovní skupiny (Workgroup) a zadejte název pracovní skupiny. Všechny poèítaèe ve vaší síti musí mít stejný název pracovní skupiny. Kliknìte na OK. Zjištìní IP adresy ve Windows XP/2000 Jdìte na Start > Všechny programy (All Programs) > Pøíslušenství (Accessories) > Pøíkazový øádek (Command Prompt) 38

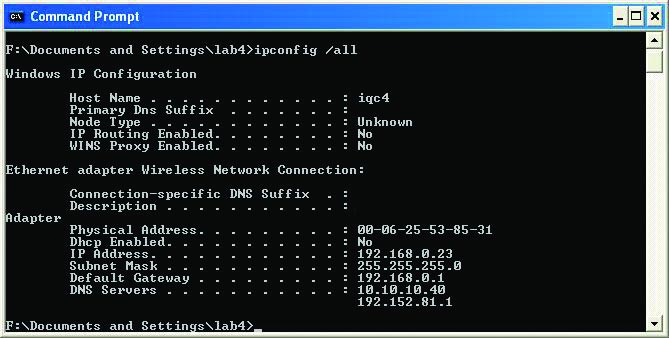

39 Napište Command Kliknìte na OK. Na pøíkazovém øádku napište ipconfig /all. Stisknìte Enter. Zobrazí se všechna nastavení konfigurace, jak je vidìt níže. D-Link AirPlus DWL-650+ Wireless Cardbus Adapter 39

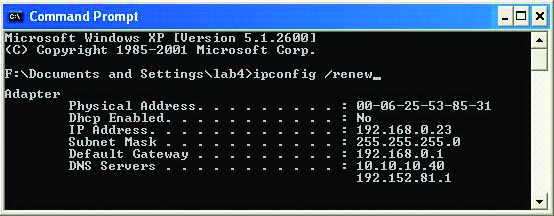

40 Na pøíkazovém øádku napište ipconfig /renew, abyste získali novou IP adresu. Stisknìte Enter. Zobrazí se nová IP adresa. (Uživatelé Windows 98/ME: Jdìte na Start > Spustit (Run). Na pøíkazovém øádku napište winipcfg. Kliknìte na Uvolnit a pak na Obnovit (Release, Renew) abyste získali novou IP adresu.) Pøiøazení statické IP adresy Poznámka: Rezidentní brány/širokopásmové smìrovaèe pøiøazují poèítaèùm v síti IP adresy automaticky pomocí funkce DHCP (Dynamic Host Configuration Protocol). Používáte-li bránu/smìrovaè s funkcí DHCP, nepotøebujete pøiøazovat statické IP adresy. Pokud nepoužíváte bránu/smìrovaè s funkcí DHCP nebo potøebujete pøiøadit statickou IP adresu, postupujte podle tìchto pokynù: Jdìte na Start. Kliknìte dvojitì na Ovládací panely (Control Panel). 40

41 Kliknìte dvojitì na Sí ová pøipojení (Network Connections). Kliknìte pravým tlaèítkem na Pøipojení k místní síti (Local Area Connections). Kliknìte na Vlastnosti (Properties). 41

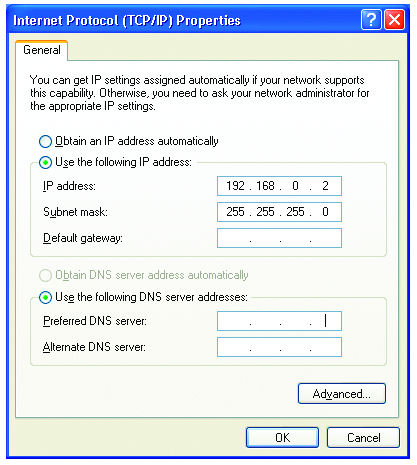

42 Vyberte Protokol sítì Internet (Internet Protocol) (TCP/IP). Kliknìte na Vlastnosti (Properties). DWL-650+ Wireless Cardbus Adapter V oknì Protokol sítì Internet (TCP/IP) - Vlastnosti vyberte Použít následující adresu IP (Use the following IP Address). Zadejte vaši IP adresu a masku podsítì. (IP adresy ve vaší síti musí být ze stejného intervalu. Má-li napøíklad jeden poèítaè IP adresu , mìly by mít další poèítaèe následující adresy, napøíklad a Maska podsítì musí být u všech poèítaèù v síti stejná.) Zadejte adresy vašeho DNS serveru. (Poznámka: Pøistupujete-li na DNS server, musíte zadat IP adresu Výchozí brány.) Kliknìte na OK. Tím jste dokonèili pøiøazení statické IP adresy. (Máte-li bránu/smìrovaè s funkcí DHCP, nemusíte pøiøazovat statickou IP adresu. Informaci o DNS serveru vám poskytne váš ISP.) 42

43 Pøiøazení statické IP adresy na poèítaèi Macintosh s OS X Pøejdìte na Apple Menu a zvolte System Preferences. Kliknìte na Network. V menu Show zvolte Built-in Ethernet. V menu Configure zvolte Manually. Zadejte do pøíslušných polí statickou IP adresu Static IP Address, masku podsítì Subnet Mask a IP adresu smìrovaèe Router IP Address. Kliknìte na Apply Now. 43

44 Pøiøazení statické IP adresy na poèítaèi Macintosh s OS X Pøejdìte na Apple Menu a zvolte System Preferences. Kliknìte na Network. V menu Show zvolte Built-in Ethernet. V menu Configure zvolte Using DHCP. Kliknìte na Apply Now. Bìhem nìkolika sekund se objeví IP adresa, maska podsítì IP adresa smìrovaèe. 44

45 Pøipojení k bezdrátové síti ve Windows XP Abyste se mohli pøipojit k bezdrátové síti, zkontrolujte, zda je DWL-650+ správnì nastaven. Jdìte na Start > kliknìte pravým tlaèítkem na Místa v síti (My Network Places) > kliknìte dvojitì na bezdrátové sí ové pøipojení spojené s DWL- D-Link AirPlus DWL-650+ Wireless Cardbus Adapter > zvolte Vlastnosti (Properties) > zvolte Protokol sítì Internet (Internet Protocol) (TCP/IP) > kliknìte na Vlastnosti (Properties). Pøipojení k bezdrátové síti s bezdrátovým smìrovaèem nebo pøístupovým bodem pomocí DHCP serveru ve Windows XP. Má-li bezdrátový smìrovaè nebo pøístupový bod aktivován DHCP server, zvolte Získat adresu IP automaticky (Obtain an IP address automatically). Zvolte Získat adresu serveru DNS automaticky (Obtain DNS server address automatically). Kliknìte na OK. 45

46 Pøipojení k bezdrátové síti pomocí bezdrátového smìrovaèe nebo pøístupového bodu s použitím statické IP adresy ve Windows XP. Pokud bezdrátový smìrovaè nebo pøístupový bod nemá aktivovaný DHCP server, vyberte Použít následující adresu IP (Use the following IP address). Zadejte statickou IP adresu ze stejného intervalu, v jakém je bezdrátový smìrovaè nebo pøístupový bod. IP adresa: Maska podsítì: Výchozí brána: Zadejte LAN IP adresu bezdrátového smìrovaèe Vyberte Použít následující adresy serverù DNS (Use the following DNS server address). Zadejte LAN IP adresu bezdrátového smìrovaèe. Kliknìte na OK. Pøipojení k bezdrátové síti ve Windows 2000 Jdìte na Start > Nastavení (Settings) > Sí ová a vytáèená pøipojení (Network and Dial-up Connections) > kliknìte dvojitì na bezdrátové sí ové pøipojení spojené s DWL-650+ > zvolte Vlastnosti (Properties) > zvolte Protokol sítì Internet (Internet Protocol) (TCP/IP) > kliknìte na Vlastnosti (Properties). D-Link AirPlus DWL-650+ Wireless Cardbus Adapter 46

47 Pøipojení k bezdrátové síti s bezdrátovým smìrovaèem nebo pøístupovým bodem pomocí DHCP serveru ve Windows Zvolte Získat adresu IP automaticky (Obtain an IP address automatically). Zvolte Získat adresu serveru DNS automaticky (Obtain DNS server address automatically). Kliknìte na OK. Pøipojení k bezdrátové síti pomocí bezdrátového smìrovaèe nebo pøístupového bodu s použitím statické IP adresy ve Windows Vyberte Použít následující adresu IP (Select Use the following IP address). Zadejte statickou IP adresu ze stejného intervalu, v jakém je bezdrátový smìrovaè nebo pøístupový bod. Adresa IP: Maska podsítì: Výchozí brána: Vyberte Použít následující adresy serverù DNS (Use the following DNS server address). Nechejte tuto èást prázdnou. Kliknìte na OK. 47

48 Pøipojení k bezdrátové síti ve Windows Me a 98 Jdìte na Start > Nastavení (Settings) > Ovládací panely (Control Panel) > kliknìte dvojitì na Sí (Network) spojenou s DWL-650+ > zvolte Vlastnosti (Properties) > zvolte Protokol sítì Internet (Internet Protocol) (TCP/IP) > kliknìte na Vlastnosti (Properties). TCP/IP -> D-Link AirPlus DWL-650+ Wireless Cardbus Pøipojení k bezdrátové síti s bezdrátovým smìrovaèem nebo pøístupovým bodem pomocí DHCP serveru ve Windows Me a 98. Vyberte záložku Adresa IP (IP Address). Pak zvolte Získat adresu IP automaticky (Obtain an IP address automatically). Zvolte Zjistit pøipojení k sí ovému médiu (Detect connection to network media). Kliknìte na OK. 48

49 Pøipojení k bezdrátové síti s bezdrátovým smìrovaèem nebo pøístupovým bodem s použitím statické IP adresy ve Windows Me a 98. Vyberte Zadat adresu IP ruènì (Specify an IP address). Zadejte statickou IP adresu ze stejného intervalu, v jakém je bezdrátový smìrovaè nebo pøístupový bod. Adresa IP: Maska podsítì: Zvolte Zjistit pøipojení k sí ovému médiu (Detect connection to network media). Kliknìte na OK. Kontrola bezdrátového spojení pøíkazem ping Ve Windows XP a 2000: Jdìte na Start > Spustit (Run) > napište cmd. Objeví se okno, podobné tomu, které vidíte na obrázku. Napište: ping xxx.xxx.xxx.xxx, kde xxx je IP adresa bezdrátového smìrovaèe nebo pøístupového bodu. Pøi dobrém bezdrátovém spojení se zobrazí ètyøi odezvy z bezdrátového smìrovaèe nebo pøístupového bodu, jak je vidìt na obrázku. 49

50 Ve Windows Me a 98: Jdìte na Start > Spustit (Run) > napište command. Objeví se okno, podobné tomu, které vidíte na obrázku. Napište: ping xxx.xxx.xxx.xxx, kde xxx je IP adresa bezdrátového smìrovaèe nebo pøístupového bodu. Pøi dobrém bezdrátovém spojení se zobrazí ètyøi odezvy z bezdrátového smìrovaèe nebo pøístupového bodu, jak je vidìt na obrázku. Pøidání a sdílení tiskáren ve Windows XP Poté, co jste spustili Prùvodce instalací sítì (Network Setup Wizard) na všech poèítaèích ve vaší síti (viz èást Prùvodce instalací sítì na zaèátku kapitoly Základy sí ového provozu), mùžete použít Prùvodce pøidáním tiskárny (Add Printer Wizard) pro pøidání nebo sdílení tiskárny v síti. Chcete-li pøidat lokální tiskárnu (tiskárnu pøipojenou pøímo k jednomu poèítaèi) sdílet LPR tiskárnu (tiskárnu pøipojenou k tiskovému serveru), nebo sdílet sí ovou tiskárnu (tiskárnu pøipojenou k vaší síti pøes bránu/ smìrovaè), použijte Prùvodce pøidáním tiskárny. Postupujte podle níže uvedených pokynù: Nejprve se ujistìte, že jste spustili Prùvodce instalací sítì na všech poèítaèích ve vaší síti. Ukážeme vám 3 zpùsoby, jak použít Prùvodce pøidáním tiskárny. 1. Pøidání lokální tiskárny 2. Sdílení sí ové tiskárny 3. Sdílení LPR tiskárny 50

51 Pøidání lokální tiskárny (Tiskárna pøipojena pøímo k poèítaèi) Tiskárna, která není sdílena v síti a je pøipojena pøímo k jednomu poèítaèi, se nazývá lokální tiskárna. Nepotøebujete-li sdílet vaši tiskárnu v síti, pøidejte tiskárnu k jednomu poèítaèi podle tìchto pokynù: Jdìte na Start > Tiskárny a faxy (Printers and Faxes). Kliknìte na Pøidat tiskárnu (Add a printer). 51

52 Kliknìte na Další (Next). Vyberte Místní tiskárna pøipojená k tomuto poèítaèi (Local printer attached to this computer). (Je-li nastavena volba Automaticky rozpoznat a nainstalovat tiskárnu typu Plug and Play (Automatically detect and install my Plug and Play printer), zrušte ji.) Kliknìte na Další (Next). Zvolte Použít následující port (Use the following port). Vyberte z menu správný port pro vaši tiskárnu. (Vìtšina poèítaèù používá port LPT1:, jak ukazuje obrázek.) Kliknìte na Další (Next). 52

53 Vyberte správný ovladaè pro tiskárnu. Kliknìte na Další (Next). (Pokud se správný ovladaè nezobrazí, vložte CD nebo disketu dodávanou s tiskárnou a kliknìte na Z diskety (Have Disk).) V tomto oknì mùžete zmìnit jméno tiskárny (volitelné). Kliknìte na Další (Next). Zvolte Ano (Yes), aby se vytiskla zkušební stránka. Úspìšný tisk potvrdí, že jste vybrali správný ovladaè. Kliknìte na Další (Next). 53

54 Toto okno obsahuje informace o vaší tiskárnì. Kliknìte na Dokonèit (Finish). Když je zkušební stránka vytisknuta, kliknìte na OK. 54

55 Jdìte na Start > Tiskárny a faxy (Printers and Faxes). Po úspìšné instalaci se objeví ikona tiskárny, jak ukazuje obrázek vpravo. Úspìšnì jste pøidali lokální tiskárnu. Sdílení sí ové tiskárny Po spuštìní Prùvodce instalací sítì na všech poèítaèích mùžete na všech poèítaèích v síti spustit Prùvodce pøidáním tiskárny a nainstalovat sdílené tiskárny. Postup nastavení tiskárny pro sdílení v síti viz další èást. Chcete-li Prùvodce pøidáním tiskárny použít pro sdílení tiskárny v síti, postupujte podle tìchto pokynù: Jdìte na Start > Tiskárny a faxy (Printers and Faxes). 55

56 Kliknìte na Pøidat tiskárnu (Add a Printer). Kliknìte na Další (Next). Zvolte Sí ová tiskárna (Network Printer). Kliknìte na Další (Next). 56

57 Zvolte Vyhledat tiskárnu (Browse for a printer). Kliknìte na Další (Next). Vyberte tiskárnu, kterou chcete sdílet. Kliknìte na Další (Next). Kliknìte na Dokonèit (Finish). 57

58 Kontrola správné instalace: Jdìte na Start > Tiskárny a faxy (Printers and Faxes). Po úspìšné instalaci se objeví ikona tiskárny, jak ukazuje obrázek vpravo. Úspìšnì jste pøidali sdílenou sí ovou tiskárnu. Nastavení sdílení tiskárny v síti: Chcete-li sdílet tiskárnu na vašem poèítaèi s ostatními uživateli v síti: 1. Pokud není tiskárna dosud nainstalována, nainstalujte ji podle popisu pro instalaci lokální tiskárny, ale v oknì Sdílet tiskárnu (Share printer) zadejte Název sdílené položky (tiskárny). 2. Pokud byla tiskárna již nainstalována, vyvolejte okno Tiskárny a faxy (Start > Tiskárny a faxy (Printers and Faxes)), kliknìte na tiskárnu, kterou chcete použít pro sdílení, a z menu zvolte Sdílet tuto tiskárnu (Share this printer). V záložce Sdílení nastavte Sdílet tuto tiskárnu a zadejte název sdílené položky. Kliknìte na OK. Na ostatních poèítaèích pøidáte tuto sdílenou tiskárnu pomocí Prùvodce pøidáním tiskárny podle pokynù v pøedchozí èástí Sdílení tiskárny v síti. 58

59 Sdílení LPR tiskárny Chcete-li sdílet LPR tiskárnu (pomocí tiskového serveru) budete potøebovat tiskový server, napøíklad DP-101P+. Zkontrolujte, zda jste spustili Prùvodce instalací sítì na všech poèítaèích ve vaší síti. Pro nastavení sdílení LPR tiskárny postupujte podle tìchto pokynù. Jdìte na Start > Tiskárny a faxy (Printers and Faxes). Kliknìte na Pøidat tiskárnu (Add a Printer). Objeví se okno, které vidíte vpravo. Kliknìte na Další (Next). Zvolte Místní tiskárna... (Local printer ). Kliknìte na Další (Next). 59

60 Zvolte Vytvoøit nový port (Create a new port). Z menu vyberte Standard TCP/IP Port, jak ukazuje obrázek. Kliknìte na Další (Next). Pøeètìte si pokyny v tomto oknì. Kliknìte na Další (Next). Zadejte Adresu IP tiskárny (Printer IP address) a Název portu. Kliknìte na Další (Next). 60

61 V tomto oknì zvolte Vlastní (Custom). Kliknìte na Nastavení (Settings). Zadejte Název portu (Port Name) a Název èi adresu IP tiskárny (Printer Name or IP address). Zvolte protokol LPR. Zadejte Název fronty (Queue Name) (pokud váš tiskový server/brána má více než jeden port, budete potøebovat Název fronty). Kliknìte na OK. 61

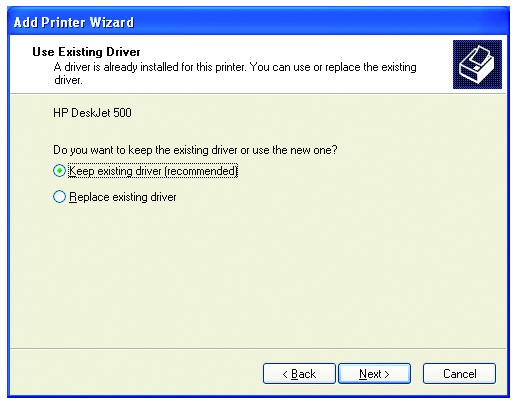

62 Objeví se toto okno s informacemi o tiskárnì. Kliknìte na Dokonèit (Finish). Ze seznamu tiskáren vyberte tiskárnu, kterou pøidáváte. Vložte disketu s ovladaèem tiskárny, dodávanou s tiskárnou. Kliknìte na Z diskety (Have Disk). Je-li ovladaè tiskárny již nainstalován, Zvolte Použít stávající ovladaè (Keep existing driver). Kliknìte na Další (Next). 62

63 Zvolenou tiskárnu mùžete pøejmenovat (volitelné). Jméno tiskárny si zapamatujte. Budete je potøebovat, když použijete Prùvodce pøidáním tiskárny na jiných poèítaèích v síti. Kliknìte na Další (Next). Zvolte Ano (Yes), aby se vytiskla zkušební stránka. Kliknìte na Další (Next). V tomto oknì se zobrazí informace o tiskárnì. Kliknìte na Dokonèit (Finish) pro dokonèení pøidání tiskárny. Spus te Prùvodce pøidáním tiskárny na ostatních poèítaèích v síti, aby mohly tiskárnu sdílet. Poznámka: Pøed spuštìním Prùvodce instalací tiskárny musíte na všech poèítaèích v síti spustit Prùvodce instalací sítì. Další nastavení Informace o dalších možnostech a funkcích pøi práci v síti najdete v Centru pro nápovìdu a odbornou pomoc ve Windows XP, napø. v èásti Sdílené dokumenty nebo Sdílení souborù a složek. 63

64 9. Technické údaje Standardy IEEE b IEEE IEEE 802.3u Porty 1 10/100 Base-T Ethernet, RJ-45 (UTP) 1 napájení, 5 V ss, 2,0 A Správa zaøízení Pøes webové rozhraní s podporou JavaScript. Frekvenèní pásmo 2,4 až 2,4835 GHz, Direct Sequence Spread Spectrum (DSSS) Rychlosti bezdrátového pøenosu dat (Mb/s: kanál) 22: PBCC 11: PBCC/CCK 5,5: PBCC/CCK 2: Barker 1: Barker Zabezpeèení 64, 128, 256bitové WEP (Wired Equivalent Privacy) šifrování Øízení pøístupu Diagnostické indikátory Power Link TX/RX 64
