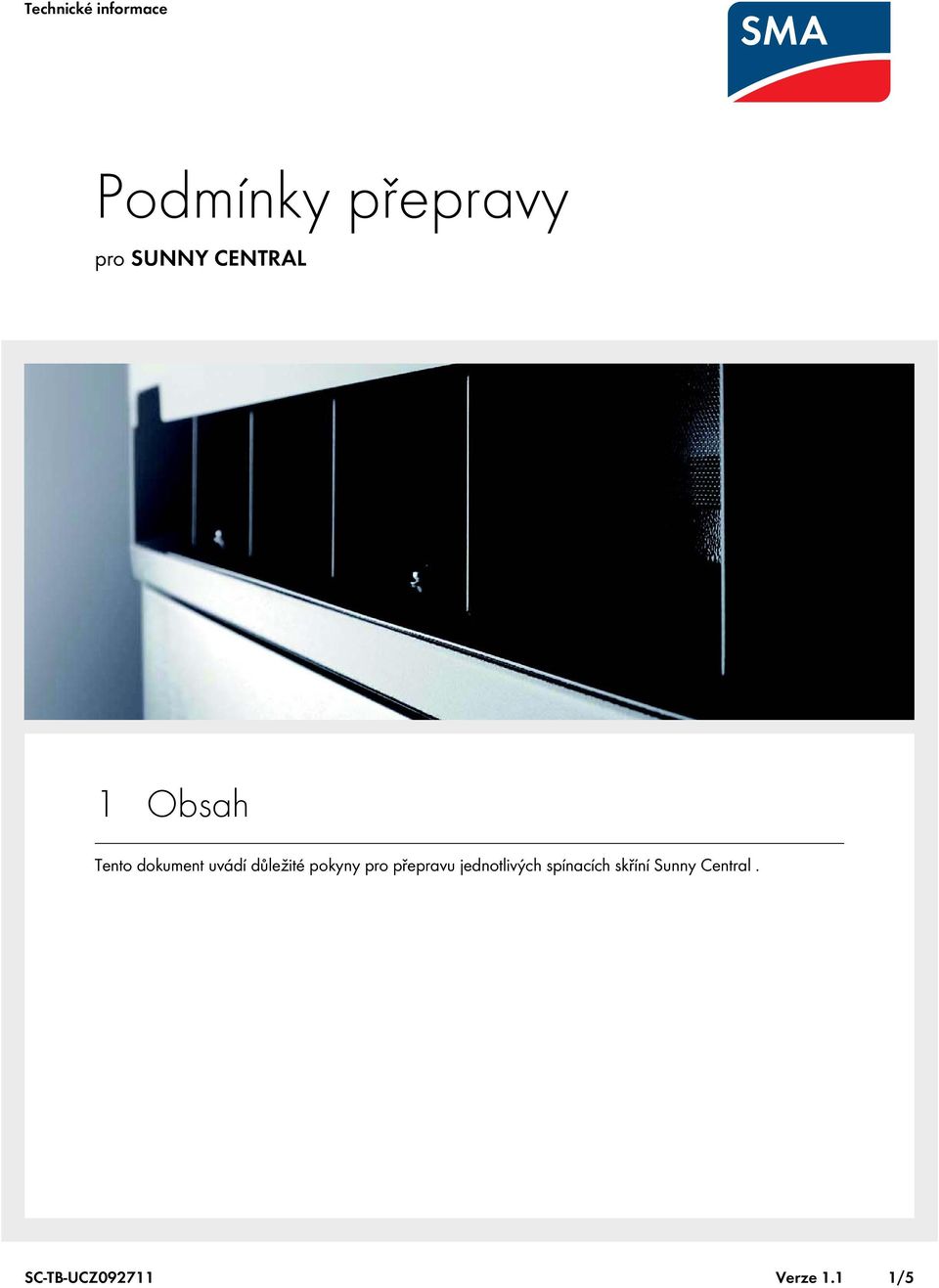

1 Podmínky přepravy pro SUNNY CENTRAL 1 Obsah Tento dokument uvádí důležité pokyny pro přepravu jednotlivých spínacích skříní Sunny Central. SC-TB-UCZ Verze 1.1 1/5

2 Přepravní pokyny 2 Přepravní pokyny Dodržujte následující přepravní pokyny pro přístroj Sunny Central, abyste zamezili škodám: Sunny Central se během přepravy nesmí překládat. Společnost Solar Technology se se všemi spedicemi dohodla na všeobecném zákazu překládky. Všechny přístroje Sunny Central jsou na přední a zadní straně vybaveny mezinárodním označením těžiště. Dodržujte všechny pokyny týkající se Sunny Central. Tyto stanovují, že Sunny Central musí být nakládán pomocí vysokozdvižného nebo zvedacího vozíku pouze na podélné straně přístroje Sunny Central (přední a zadní strana). Zdvihání po stranách (vlevo či vpravo) je zakázáno. Pro transport pomocí jeřábu používejte příslušnou vidlici, která je z hlediska hmotnosti Sunny Central vhodná. Vidlice se zavede do otvorů na podstavci. Přeprava zavěšením za oka na horní straně přístroje Sunny Central je jen částečně přípustná. Přečtěte si v kapitole závěsných ok (4), jaký Sunny Central se smí přepravovat pomocí závěsných ok. Je nutné namontovat rámec pro přepravu těžkého nákladu, který zabezpečí symetrické zatížení všech čtyř závěsných ok a zdvižení skříně v úhlu tažného lana 90. Pro přepravu přístroje Sunny Central používejte originální přepravní závěsná oka firmy Sollar Technology nebo výrobce spínací skříně. Přepravní závěsná oka nejsou přiložena, lze je však objednat u společnosti Solar Technology. Všechny přístroje Sunny Central se dodávají na kvalitních paletách. Sunny Central se při přepravě nesmí naklápět. Přepravovat se smí pouze jednotlivé skříně. Sunny Central se při přepravě může naklonit! Přepravujte přístroj Sunny Central pouze v rovné poloze. Těžiště Sunny Central je vyznačeno na vnější straně balení. Solar Technology AG 2/5

3 3 NENÍ POVOLENO POVOLENO A NUTNO DODRŽET "naklonění" vyznačení těžiště "zavěšení na přepravní oka" "jeřábová vidlice" naložit ze strany pomocí vysokozdvižného / zvedacího vozíku Solar Technology AG 3/5

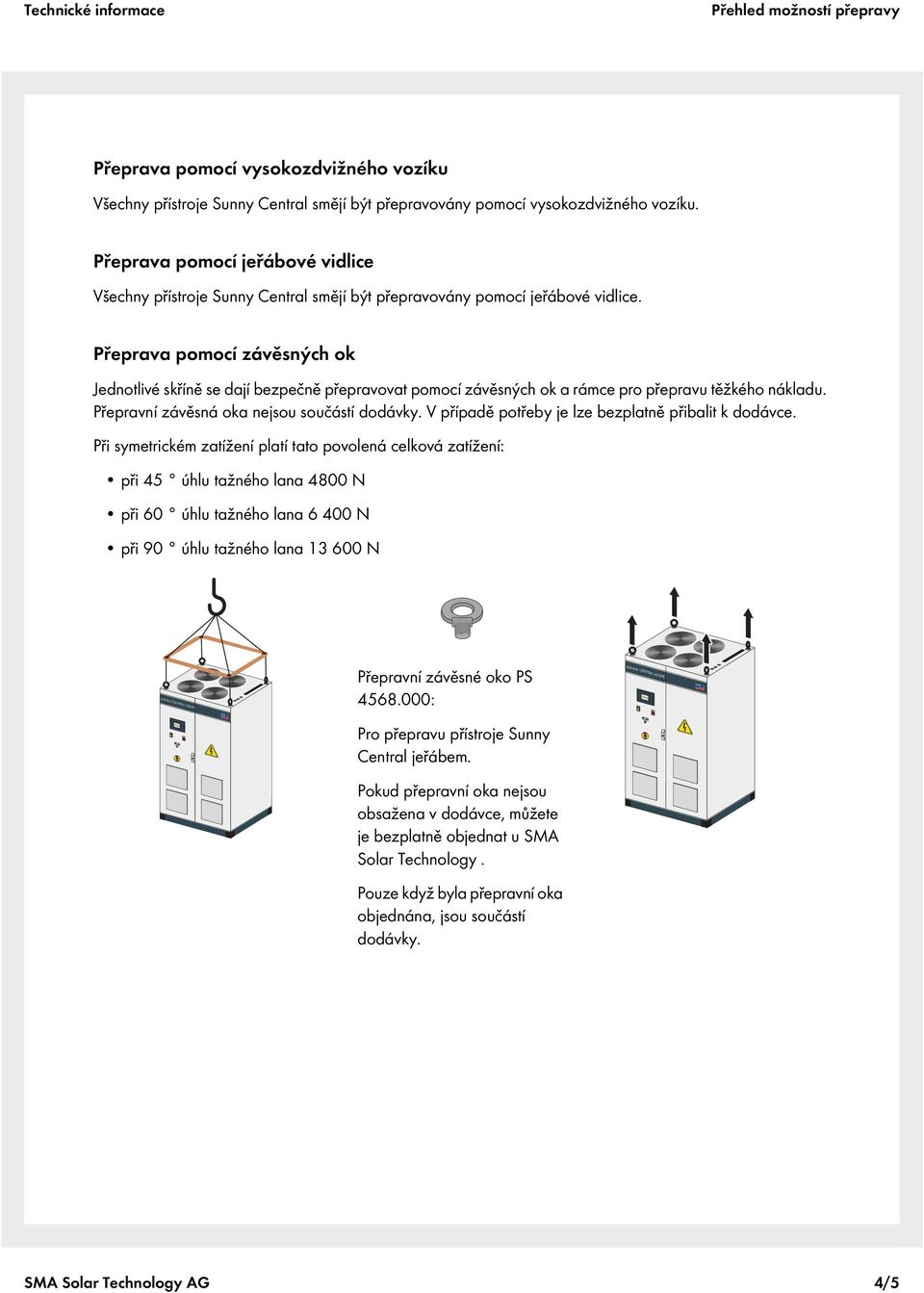

4 vysokozdvižného vozíku Všechny přístroje Sunny Central smějí být přepravovány pomocí vysokozdvižného vozíku. jeřábové vidlice Všechny přístroje Sunny Central smějí být přepravovány pomocí jeřábové vidlice. závěsných ok Jednotlivé skříně se dají bezpečně přepravovat pomocí závěsných ok a rámce pro přepravu těžkého nákladu. Přepravní závěsná oka nejsou součástí dodávky. V případě potřeby je lze bezplatně přibalit k dodávce. Při symetrickém zatížení platí tato povolená celková zatížení: při 45 úhlu tažného lana 4800 N při 60 úhlu tažného lana N při 90 úhlu tažného lana N Přepravní závěsné oko PS : Pro přepravu přístroje Sunny Central jeřábem. Pokud přepravní oka nejsou obsažena v dodávce, můžete je bezplatně objednat u Solar Technology. Pouze když byla přepravní oka objednána, jsou součástí dodávky. Solar Technology AG 4/5

5 jednotlivých skříní Typ střídače vysokozdvižného vozíku jeřábové vidlice SC 100outdoor ano ano ne SC 100indoor ano ano ne SC 100HE outdoor ano ano ne SC 100HE indoor ano ano ne SC 100LV ano ano ano SC 125LV ano ano ano SC 150 ano ano ano SC 200 ano ano ano SC 200HE ano ano ano SC 250 ano ano ne SC 250HE ano ano ano SC 350 ano ano ne SC 350HE ano ano ano SC 400LV-11 ano ano ne SC 400HE-11 ano ano ne SC 500HE ano ano ne SC 500HE-11 ano ano ne SC 560HE ano ano ne SC 630HE-11 ano ano ne závěsných ok s rámcem pro přepravu těžkého nákladu Solar Technology AG 5/5
