1 Instalační podmínky pro střídače SUNNY CENTRAL 400LV, 400HE, 500HE, 630HE Obsah V tomto dokumentu jsou popsány rozměry, minimální vzdálenosti, které je nutné dodržet, množství přiváděného čerstvého a odváděného odpadního vzduchu potřebná pro bezproblémový provoz a také přívod kabelů. Tento dokument platí pro následující střídače Sunny Central: SC 400LV-11 SC 400HE-11 SC 500HE-11 SC 630HE-11 SC630Aufstell-UCZ Verze 1.3 1/14

2 Mechanické veličiny 1 Mechanické veličiny Střídače Sunny Central se obvykle instalují v betonové stanici nebo v jiném provozním prostoru jako levý systém a pravý systém, čímž je definována poloha DC skříně ve střídači Sunny Central. AC skříně by měly za všech okolností stát u mezistěny k transformátorovému prostoru, aby bylo možné krátkou cestou realizovat výkonovou AC kabeláž k vysokonapěťovému transformátoru. Střídače dodávají energii na společný vysokonapěťový transformátor. Paralelní zapojení několika střídačů Sunny Central na společné vinutí transformátoru není povoleno. 1.1 Dimenzování SUNNY CENTRAL 630HE C SMA SUNNY CENTRAL 630HE C SMA A2 A1 B A1 A2 B Pravý systém Levý systém A1: DC/střídačová skříň A2: AC skříň A1 a A2 se dodávají jako samostatné jednotky. SMA Solar Technology AG 2/14

3 Mechanické veličiny 1.2 Rozměry Délka A1 (mm) Délka A2 (mm) Šířka B (mm) Výška C (mm) a b a.celkové rozměry, včetně vypínačů a madel na dvířkách. b.v případě volitelného zvýšeného podstavce. 1.3 Hmotnost Hmotnost A1 (kg) Hmotnost A2 (kg) Celková hmotnost (kg) Zvýšený podstavec Volitelně lze střídač Sunny Central vybavit o 100 mm vyšším podstavcem (A). Tím se zjednodušuje zavedení kabelů pro případ, že v provozní místnosti není k dispozici sklep na kabely. SUNNY CENTRAL 630HE SMA A SMA Solar Technology AG 3/14

4 SMA Technické informace Mechanické veličiny 1.5 Minimální vzdálenosti B SUNNY CENTRAL 630HE A C D E Bez ohledu na způsob instalace zajišťují následující minimální vzdálenosti bezproblémový provoz střídače Sunny Central. Pro instalační práce podle varianty ustavení i pro údržbové práce doporučuje společnost SMA větší minimální vzdálenosti. Instalace bez vzduchového kanálu A (mm) B (mm) C (mm) D (mm) E (mm) Instalace se vzduchovým kanálem A (mm) B (mm) C (mm) D (mm) E (mm) Minimální vzdálenosti B a C se vztahují na spodní hranu vzduchového kanálu. Délka vzduchového kanálu závisí na konkrétním projektu. SMA Solar Technology AG 4/14

5 Přívod a odvod vzduchu 2 Přívod a odvod vzduchu Vzduch se přivádí větrací mřížkou v přední straně střídače. Odpadní vzduch výkonového dílu se vyfukuje zadní stěnou. Odpadní vzduch ventilátorů AC skříně a DC skříně se vyfukuje střechou. Střídač musí odpadní teplo (odpadní vzduch), které vytvoří, odvádět, aby byla dodržena maximální povolená teplota okolí, resp. aby se prostor, kde je střídač nainstalován, teplým vzduchem zbytečně nezahříval a aby se předešlo termickým zkratům. To se zajišťuje instalací vedení pro odvod odpadního vzduchu (např. vzduchového kanálu) na místě instalace. 2.1 Klasifikace kvality vzduchu Podmínky prostředí pro stacionární použití 3S1 3S2 3S3 3S4 a) Písek ve vzduchu [mg/m³] b) Prach (obsah aerosolů) [mg/m³] 0,01 0,2 0,4 4,0 c) Prach (sediment) [mg/m³] 0,4 1, Místa použití, na nichž se výskyt prachu vhodnými x x x x opatřeními udržuje na nejnižší míře. Místa použití, na nichž nebyla provedena žádná zvláštní opatření ke snížení výskytu písku či prachu a která se nenacházejí v blízkosti zdrojů písku či prachu. x x x Pokud by na místě instalace střídače Sunny Central nebyl k dispozici vzduch potřebné kvality, musí se splnění příslušných požadavků zajistit opatřeními na místě (např. doplňkovými filtry v mřížce pro přívod vzduchu do budovy). Třída Místa použití v blízkosti zdrojů písku či prachu. x x Místa použití ve výrobnách, v nichž se vyskytuje písek či prach, nebo místa použití v geografických oblastech, v nichž se může vyskytnout vysoký podíl písku či prachu ve vzduchu. x SMA Solar Technology AG 5/14

6 Přívod a odvod vzduchu Pro přívod vzduchu vezměte v potaz následující body: potřebné množství čerstvého vzduchu, požadovaná kvalita vzduchu, relativní vlhkost vzduchu, povolené teploty okolí. Které klasifikaci musí kvalita vzduchu odpovídat, jak velké musí být množství čerstvého vzduchu a údaje o povolených teplotách okolí a relativní vlhkosti vzduchu najdete v technických údajích střídače Sunny Central. 2.2 Objem vzduchu Jednotka DC/střídačové skříně je, pokud jde o přívod vzduchu, dále rozdělena na DC skříň a střídačovou skříň. Přívod vzduchu do chladicího tělesa ve střídačové skříni se provádí samostatně. Z toho vyplývají různá množství vzduchu pro příslušné dílčí jednotky. DC skříň (m³/h) Střídačová skříň (m³/h) AC skříň (m³/h) Celkový objem (m³/h) Tlakové rezervy Ventilátory střídače Sunny Central disponují následujícími tlakovými rezervami. Těch je nutné dbát, pokud jsou střídače Sunny Central nainstalované v provozní místnosti a odpadní vzduch se odvádí ven pomocí kanálů pro přívod vzduchu. DC skříň (Pa) Střídačová skříň (Pa) AC skříň (Pa) žádné 150 žádné Odpadní vzduch ze střídačů Sunny Central, které jsou nainstalované ve stanici, obecně lze vést ven pomocí vzduchového kanálu bez redukce průřezu až do 1 m. Větší tlakové rezervy nejsou k dispozici a musí se realizovat na místě, např. instalací doplňkových ventilátorů. SMA Solar Technology AG 6/14

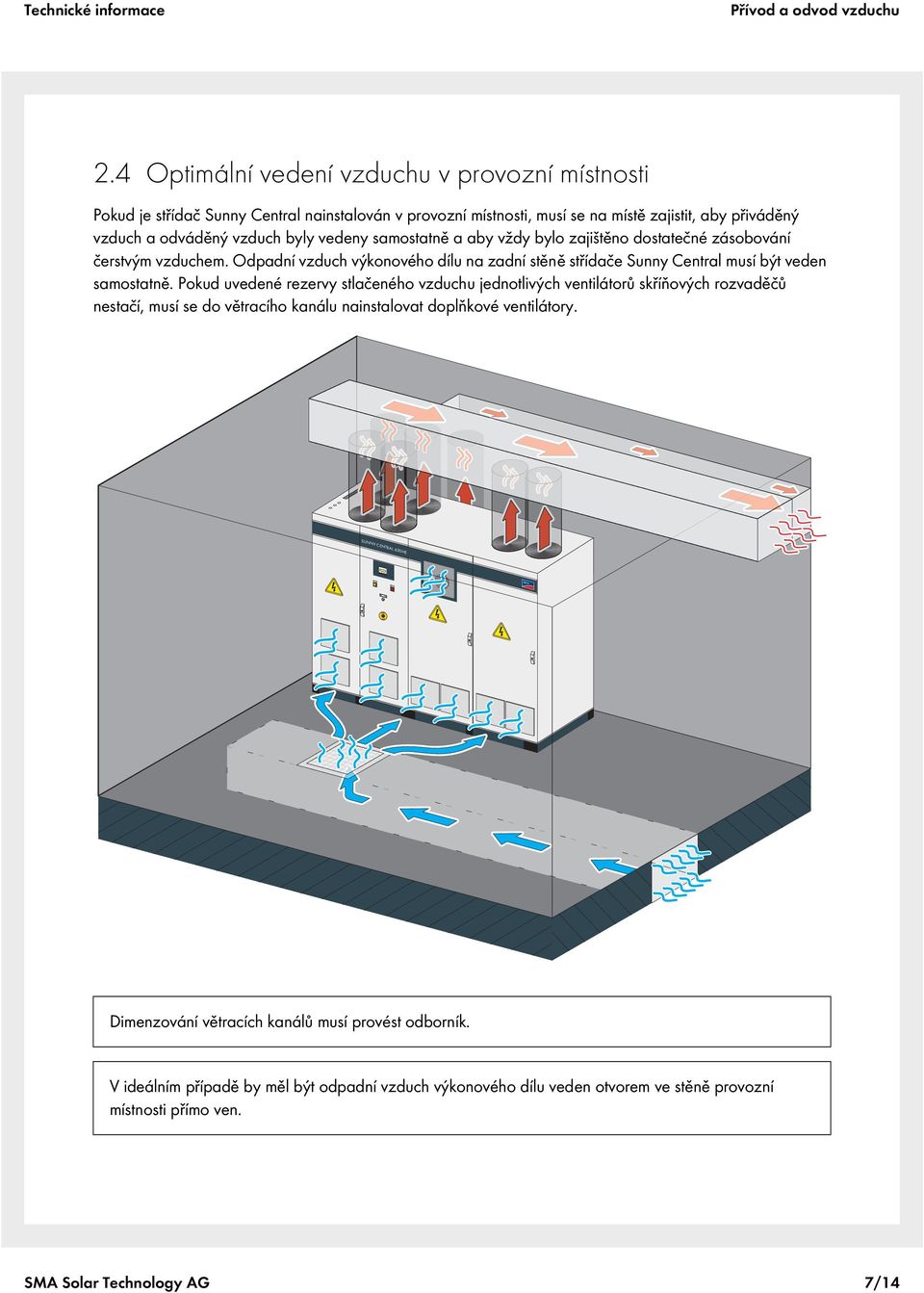

7 SMA Technické informace Přívod a odvod vzduchu 2.4 Optimální vedení vzduchu v provozní místnosti Pokud je střídač Sunny Central nainstalován v provozní místnosti, musí se na místě zajistit, aby přiváděný vzduch a odváděný vzduch byly vedeny samostatně a aby vždy bylo zajištěno dostatečné zásobování čerstvým vzduchem. Odpadní vzduch výkonového dílu na zadní stěně střídače Sunny Central musí být veden samostatně. Pokud uvedené rezervy stlačeného vzduchu jednotlivých ventilátorů skříňových rozvaděčů nestačí, musí se do větracího kanálu nainstalovat doplňkové ventilátory. SUNNY CENTRAL 630HE Dimenzování větracích kanálů musí provést odborník. V ideálním případě by měl být odpadní vzduch výkonového dílu veden otvorem ve stěně provozní místnosti přímo ven. SMA Solar Technology AG 7/14

8 Přívod a odvod vzduchu 2.5 Vedení vzduchu v provozní místnosti bez větracích kanálů Odpadní vzduch se z jednotlivých jednotek skříňového rozvaděče musí vždy vést samostatně, aby se předešlo tepelným zkratům. Ve výjimečných případech je přívod vzduchu do střídače Sunny Central možný i bez větracích kanálů. V takových případech je třeba zajistit, aby provozní místnost měla ventilaci postačující k odvodu odpadního vzduchu ven. SMA SUNNY CENTRAL 630HE Tuto variantu instalace společnost SMA nedoporučuje. SMA Solar Technology AG 8/14

9 Přívod a odvod vzduchu 2.6 Vedení vzduchu ve vysokonapěťové stanici V betonové stanici se střídače staví přímo k vnější stěně stanice. Odpadní vzduch se vede ven větrací mřížkou ve vnější stěně. SMA Solar Technology AG 9/14

10 Přívod a odvod vzduchu 2.7 Dimenzování otvoru pro odpadní vzduch na zadní straně Otvor pro odpadní vzduch Levý systém Otvor pro odpadní vzduch Pravý systém SMA Solar Technology AG 10/14

11 Přívod kabelů a upevnění 3 Přívod kabelů a upevnění 3.1 Otvory v podlaze DC a PE kabeláž, komunikační kabeláž i vlastní napájení střídače Sunny Central se vede skrz podstavce a podlahovou desku. V přední části AC skříně se zapojuje komunikace a vlastní napájení. V zadní části DC skříně se zapojuje DC a PE kabeláž. Podlahové skupiny těchto skříňových rozvaděčů se skládají z několika posuvných plechů, jimiž je vedena kabeláž. Všechny otvory v podlahové skupině musí být utěsněné (např. pěnou). Na následujícím nákresu jsou znázorněny upevňovací body podlahové skupiny a kabelové průchody pro kabeláž. Pravý systém (údaje v mm) AC skříň střídačová skříň DC skříň p o h l e d Levý systém (údaje v mm) AC skříň střídačová skříň DC skříň SMA Solar Technology AG 11/14

12 Přívod kabelů a upevnění 3.2 Otvory ve střeše AC kabeláž k vysokonapěťovému transformátoru je vedena střechou AC skříně. Volitelně lze na tomto místě vést také vlastní napájení střídače Sunny Central připravenými kabelovými průchodkami. Odpadní vzduch jednotek skříňového rozvaděče je veden čtyřmi ventilátory v AC skříni a dvěma ventilátory v DC skříni. Na následujícím nákresu jsou vyobrazeny dva střídače Sunny Central, které k sobě stojí čelem. Pravý systém (údaje v mm) AC skříň střídačová skříň DC skříň AC skříň střídačová skříň DC skříň Levý systém (údaje v mm) SMA Solar Technology AG 12/14

13 Průřez vedení a točivé momenty 4 Průřez vedení a točivé momenty 4.1 DC připojení V DC skříni střídače Sunny Central se volitelně nachází DC pojistky, které umožňují připojení stringových rozvodných skříní (např. Sunny String-Monitor). Standardně je střídač Sunny Central vybaven jednou přípojnicí na každý potenciál. Celkem lze k přípojnicím připojit šest kabelů s průřezem po 300 mm² na každý potenciál. Přípojnice Kabelové oko Max. průřez Točivý moment kabelové oko M12 až 300 mm² 74 Nm 16 DC pojistek Kabelové oko Max. průřez Točivý moment NH1, NH2 pružinová svorka do 40 Nm 300 mm² NH3 M12 až 300 mm² 32 Nm K jedné svorce lze vždy připojit pouze jeden kabel. K připojovacím svorkám DC pojistek lze připojit jednožilové i vícežilové, kulaté i sektorové, měděné i hliníkové kabely. V následující tabulce jsou uvedeny průřezy, které lze připojit u jednotlivých druhů kabelů. Kulatý jednodrátový Kulatý vícedrátový Sektorový jednodrátový Sektorový vícedrátový mm² mm² mm² mm² Další možnost připojení hlavních DC rozvaděčů: Kromě volitelných pojistek DC můžete ke střídači Sunny Central připojit další DC stringy. K tomuto účelu lze do oblasti DC připojení připojit až dva další přístroje Sunny Main Box. Sunny Main Box Přípojnice Kabelové oko Max. průřez Točivý moment 1 Sunny Main Box kabelové oko M mm² 74 Nm 2 Sunny Main Box kabelové oko M mm² 74 Nm SMA Solar Technology AG 13/14
