1 Dny nové techniky 2016 Nízkonapěťové komponenty a snímače Martin Štubňa Product manager ICB, SEN ControlTech s.r.o. Třídvorská Kolín Košice Senec Brno Poděbrady

2 Dny nové techniky 2016

3

4

5

6

7 Průmyslové revoluce I. II. III. počítače, PLC IV. kyberneticky pokročilé systémy pásová výroba parní stroj GB US/EU US Automatizace EU 2015 Chytrá Automatizace 1782 Industrializace Výroba elektrické energie

8 Revoluce? Industry4.0 Skutečná revoluce? Nebo humbuk kolem nových produktů pro ospravedlnění vyšších pořizovacích nákladů?

9 Všudypřítomná dostupnost informací Náš život je ovlivněn novými technologiemi, které dosáhly vysoké míry vyspělosti! WLAN, BT, UMTS, LTE SmartPhony, Tablety, MiniNotebooky Rozpoznání hlasu, ovládání gesty Internet věcí Od telefonu k VoIP Informace budou k dispozici kdekoli, kdykoli, jakýkoli obsah, dostupné pro všechny uživatele pomocí libovolného zařízení s přístupem k síti Internet

10 Zvyšuje se počet (Smart-) zařízení Chytré telefony Chytré domy Chytré automobily Inovace na míru pro potřeby zákazníků Inteligentní továrny Technologiemi tlačené inovace

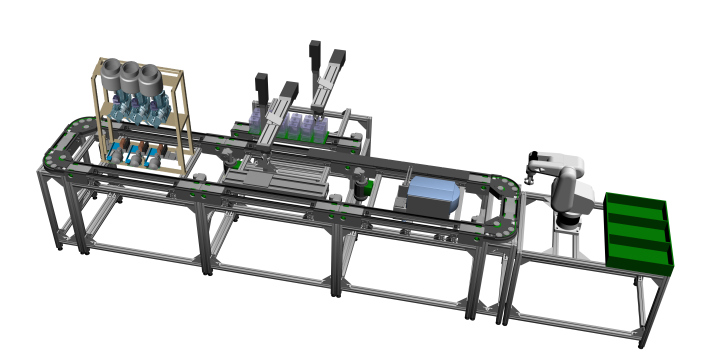

11 Tradiční vs. nové uspořádání výrobní linky nastavení nastavení PLC výroba výroba Kratší životní cyklus produktu Požadavek na zvýšení kvality Individualizované produkty Celosvětová konkurenceschopnost SCADA monolitické Ethernet Fixní poloha hierarchické neznámá poloha kabelové Informační a komunikační technologie

12 Jaké skupiny produktů se týká moje prezentace? Analogie mezi člověkem a strojem Řídící systém mozek (Petr Mikšovský) Nervová soustava komunikační rozhraní (Pavel Vladyka) Pohony svaly, pohybová ústrojí (Václav Kožíšek) Senzory hmat, sluch, zrak (Martin Štubňa) Je náš sortiment senzorů zařaditelný do konceptu Průmysl 4.0? Ano, pokud: budou-li senzory aktivnější během výměny informací budou-li mít možnost obousměrné komunikace s jinými systémy

13 Proč je tento koncept důležitý? Tajemství úspěchu do budoucna je klíčové slovo KOMUNIKACE Flexibilní výroba Zkrácení doby pro přestavení výrobních linek Omezení neplánovaných odstávek Monitorování provozních stavů Vlastní optimalizace Chytrá údržba Zjednodušená výměna zařízení Snížení prostojů ZVYŠOVÁNÍ EFEKTIVITY Poskytne mi chytré řešení na úrovni senzorů vůbec nějakou výhodu? Pokusme se najít analogii v konceptu IoT ve spotřebním odvětví

14 Průmyslový Internet Věcí IoT ve spotřebním odvětví: Užitečné nebo nepoužitelné? Absurdní O něco méně absurdní Ve skutečnosti docela užitečné IoT v průmyslovém odvětví spojují podobně náročné výzvy Získám přidanou hodnotu tím, že je zařízení připojené? (Stojí to za to?) Integrace zařízení z různých platforem jak získat data z/do zařízení? Kompatibilita v různých aplikacích - výkonnostní kritéria / skutečné požadavky

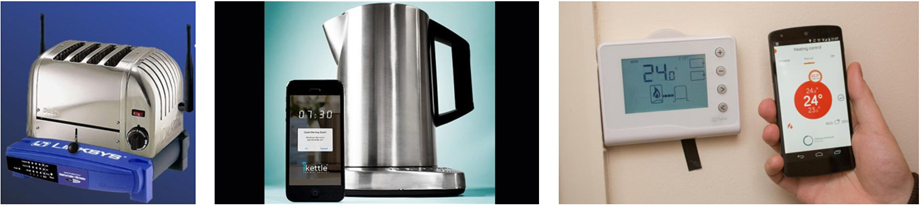

15 Low-end řada senzorů Skupina zařízení relativně cenově a snadno dostupná, více či méně zaměnitelná s jiným zařízením stejného druhu. Pro tuto skupinu produktů je IoT otázkou do budoucna. Potřebujeme inteligentní topinkovače? Inteligentní indukční snímač ekvivalent k Wi-Fi topinkovači? Nicméně Co když? Mě indukční snímač upozorní, pokud je snímaný předmět příliš blízko? Mohu změnit jeho rozsah snímání Nepřetržitě snímá také okolní teplotu snímače? Fotoelektrický snímač změří přibližnou vzdálenost k objektu? Fotoelektrický snímač upozorní na potřebu preventivní údržby? Teplotní snímač zpracuje informace o svém stavu? Každý snímač je při své výměně automaticky nakonfigurován?

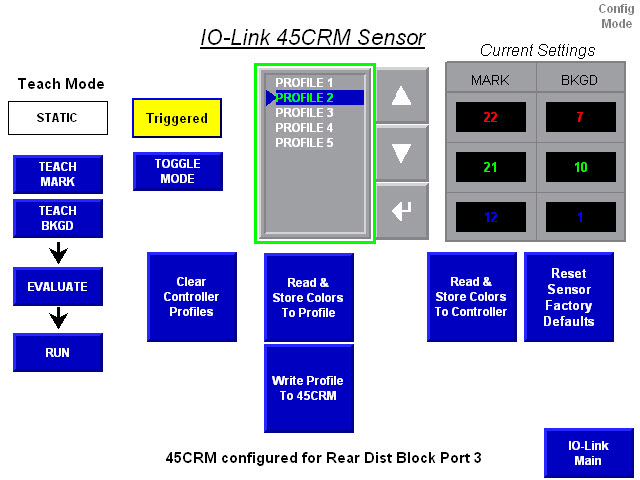

16 Střední řada senzorů Skupina zařízení, která přináší nejvyšší přidanou hodnotu. Snímače obvykle poskytují časově kritické signály pro chod stroje Komunikace přes sběrnici často způsobuje problémy s poskytnutím informace ve správný čas Více komunikačních rozhraní vytváří mnoho verzí produktů + zvýšené náklady Scanner barevných značek (45CRM) Důležité přesné načasování Častá změna konfigurace Konfigurační soubory jsou uložené na jednom místě Automatické přenastavení při výrobních změnách Indikace stavu / alarmu / chyby Automatická konfigurace v případě výměny snímače

17 Střední řada senzorů Skupina zařízení, která přináší nejvyšší přidanou hodnotu. Snímače obvykle poskytují časově kritické signály pro chod stroje Komunikace přes sběrnici často způsobuje problémy s poskytnutím informace ve správný čas Více komunikačních rozhraní vytváří mnoho verzí produktů + zvýšené náklady Optický snímač pro měření vzdálenosti (45LMS) Digitální výstup je/není přítomen v nastavené vzdálenosti Analogový výstup vyhodnocení aktuální vzdálenosti Měřící rozsah 0 15 m (měření vzdálenosti) Měřící rozsah 0 50 m (měření přítomnosti) Automatické přenastavení při výrobních změnách Indikace stavu / alarmu / chyby Automatická konfigurace v případě výměny snímače

18 Integrované komunikační rozhraní Průmyslový komunikační protokol (IEC ) pro senzory a akční členy Univerzální rozhraní připojení point-to-point nezávislé na sběrnici Přenos dat probíhá přes standartní nestíněný průmyslový kabel (M12 / M8) Zpětná kompatibilita s tradičními spínanými signály dle standardu IEC Maximální vzdálenost master modul <-> snímač = 20 m

19 Automatická konfigurace při výměně Automatická konfigurace při výměně Sledování trendů Vícenásobné konfigurace Informace o stavu snímače Popisné tagy Diagnostika v reálném čase Pojmenování podle konkrétní aplikace BOM Konfigurační soubory jsou uložené na jednom místě v IO-Link masteru.

20 Vícenásobné konfigurace Automatická konfigurace při výměně Sledování trendů Vícenásobné konfigurace Informace o stavu snímače Popisné tagy Diagnostika v reálném čase Pojmenování podle konkrétní aplikace BOM Konfigurační soubory jsou uložené na jednom místě v IO-Link masteru.

21 Popisné tagy Automatická konfigurace při výměně Vícenásobné konfigurace Popisné tagy Pojmenování podle konkrétní aplikace Sledování trendů Informace o stavu snímače Diagnostika v reálném čase BOM 42JT 42EF My_1734_4IOL:1:I.Ch0.Triggered My_1734_4IOL:1:I.Ch0.MarginLowAl arm My_1734_4IOL:1:I.Ch1.Triggered My_1734_4IOL:1:I.Ch1.MarginLowAl arm 45CRM My_1734_4IOL:1:I.Ch2.Triggered 871TM My_1734_4IOL:1:I.Ch3.Triggered My_1734_4IOL:1:I.Ch3.MarginStatus 45LMS My_1734_4IOL:2:I.Ch0.Distance My_1734_4IOL:2:I.Ch0.Triggered1 My_1734_4IOL:2:I.Ch0.Triggered2 My_1734_4IOL:2:I.Ch0.MarginLevel Jména tagů pro konkrétní události.

22 Pojmenování podle konkrétní aplikace Automatická konfigurace při výměně Sledování trendů Vícenásobné konfigurace Informace o stavu snímače Popisné tagy Diagnostika v reálném čase Pojmenování podle konkrétní aplikace BOM Pojmenování snímačů podle vlastních kritérií.

23 Sledování trendů Automatická konfigurace při výměně Sledování trendů Vícenásobné konfigurace Informace o stavu snímače Warning Too hot Popisné tagy Diagnostika v reálném čase Pojmenování podle konkrétní aplikace BOM Warning Too cold Monitorování specifických parametrů v prostředí Logix.

24 Diagnostika v reálném čase Automatická konfigurace při výměně Sledování trendů Vícenásobné konfigurace Informace o stavu snímače Popisné tagy Diagnostika v reálném čase Pojmenování podle konkrétní aplikace BOM Diagnostika v reálném čase pro stabilní výkon snímače.

25 Parametry vs. IO data Typ Počet Katalogové číslo Parametry <20 parameters >20 parameters Miniature 42EF Bit level devices 42JT 871TM Extended Range Color Registration Laser Measurement Byte level devices (2-3 bytes) Mini-indukční senzory (17) Indukční senzory (s rozšířenýmrozsahem snímání) Byte level devices (32 bytes) (9) 871C-DM1NP3-xx 871C-MM1NP3-xx 871C-D1NP4-xx 871C-DM1NP4-xx 871C-M1NP4-xx 871TM-M6NP12- xx 871TM-N10NP12- xx 871TM-N20NP18- xx 871TM-M10P18- xx Měření vzdálenosti (3) 45LMS-x8LGCx-xx Scanner barevných značek (2) 45CRM-4LHTx-xx I/O data

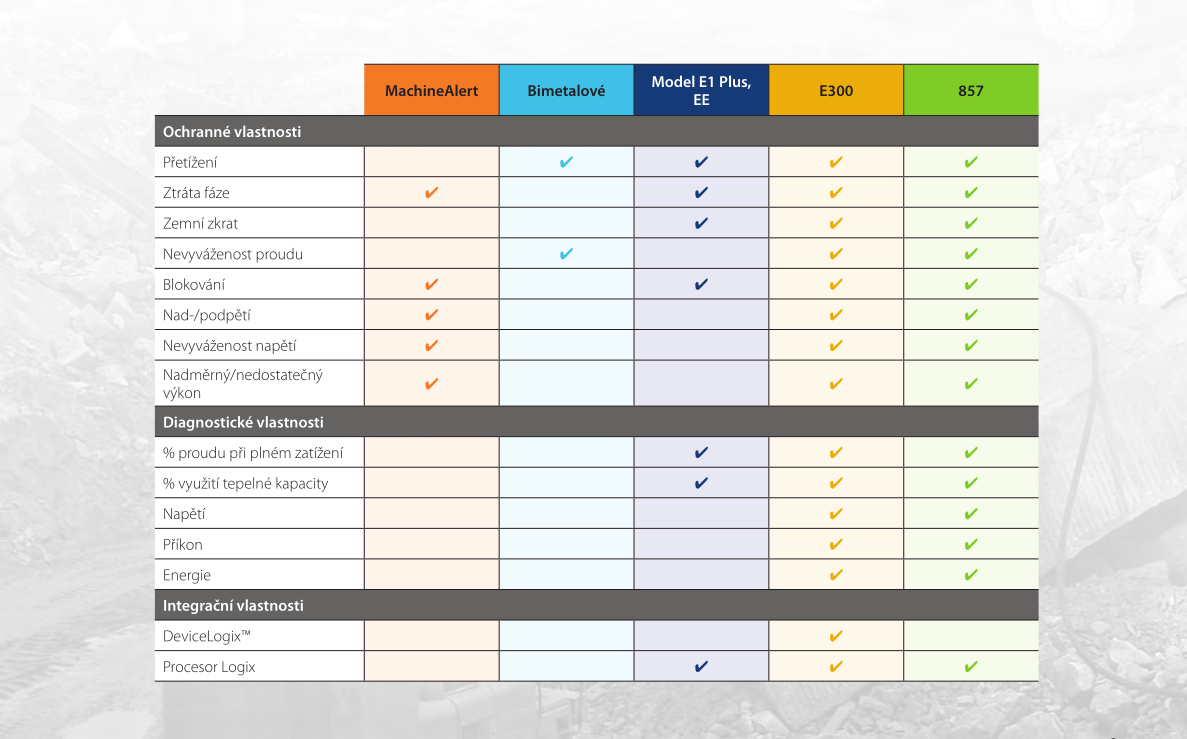

26 E300 Electronické nadproudové relé

27 E300 Electronické nadproudové relé

28 E300 Electronické nadproudové relé

29 E300 Electronické nadproudové relé

30 E300 Electronické nadproudové relé Nyní k dispozici se čtyřmi rozsahy proudu 0,5 30A 6 60A A A Průchozí montáž A Přímá montáž A Montáž na stykač A

31 E300 Electronické nadproudové relé Rozšiřitelnost o další digitální a analogové moduly DIO 6/3 (E300) PSUPPLY DIO 4/2 DIO 4/2 DIO 4/2 DIO 4/2 AIO 3/1 AIO 3/1 AIO 3/1 AIO 3/1 Diagnostic station

32 Závěrečná otázka Kterému typu řídícího systému se co do počtu vstupů a výstupů vyrovná elektronická ochrana E300? DI 22x DO 11x AI 12x AO 4x

33 Závěrečná otázka Kterému typu řídícího systému se co do počtu vstupů a výstupů vyrovná elektronická ochrana E300? DI 22x DO 11x AI 12x AO 4x Micrologix 1400
