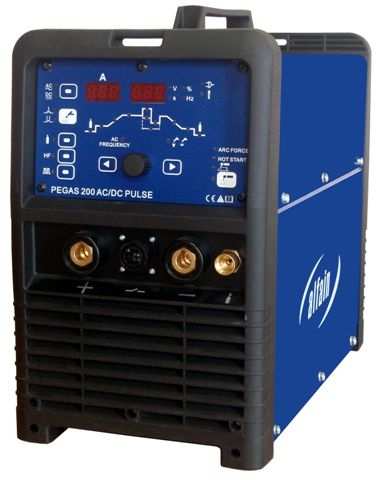

MG125-4 PEGAS 200 AC-DC PULSE SERVICE MANUAL

Rozměr: px

Začít zobrazení ze stránky:

Download "MG125-4 PEGAS 200 AC-DC PULSE SERVICE MANUAL"

Magdalena Procházková
před 7 lety
Počet zobrazení:

1 MG25-4 PEGAS 200 AC- PULSE SERVICE MANUAL page SERVISNÍ MANUÁL PEGAS 200 AC- PULSE SERVICE MANUAL PEGAS 200 AC- PULSE. VAROVÁNÍ WARNING UPOZORNĚNÍ Pouze osoba splňující kvalifikaci danou zákonem je oprávněna opravovat stroj. PŘED OTEVŘENÍM KRYTU STROJE JEJ ODPOJTE VYTAŽENÍM SÍŤOVÉ VIDLICE ZE SÍTĚ. NOTE Only trained personnel are permitted to work inside the machine. BEFORE OPENING THE MACHINE, CUT OFF ITS ELECTRICAL POWER BY REMOVING THE PLUG FROM THE MAINS SUPPLY SOCKET. Každé 4 měsíce otevřete stroj a jemně ho vyfoukejte stlačeným suchým vzduchem POZOR, NEPOUŽÍVEJTE STLAČENÝ VZDUCH O PŘÍLIŠ VYSOKÉM TLAKU, ABY NEDOŠLO K MECHANICKÉMU POŠKOZENÍ ELEKTROSOUČÁSTEK. Každé 4 měsíce zkontrolujte řádný stav svařovacích kabelů a síťových kabelů. Není povolena žádná modifikace svařovacího stroje. Pro Vaši bezpečnost je nutné posečkat se sundáním krytu ze stroje po odpojení ze sítě po dobu minimálně 5 minut, kdy klesne napětí na kondenzátorech na hodnotu pod 36 V. Every six months, open the machine and clean it inside, using compressed dehumidified air. CAUTION. DO NOT USE COMPRESSED AIR AT TOO HIGH A PRESSURE. YOU COULD DAMAGE THE ELECTRONIC COMPONENTS. With the same frequency, check the welding cables and the supply cables. No modification, of any type, may be made to the welding machine. For safety while maintaining the machine, please shut off the supply power and wait for 5 minutes, until capacity voltage already drops to safe voltage 36V. 2. BLOKOVÉ SCHÉMA ELECTRICAL PRINCIPLE DRAWING ALFA IN a. s. 202

2 MG25-4 PEGAS 200 AC- PULSE SERVICE MANUAL page 2 ALFA IN a. s. 202

MG25-4 PEGAS 200 AC- PULSE SERVICE MANUAL page 3 3. NÁHRADNÍ DÍLY SPARE PARTS Pos. Item No Popis Description Quantit y 8.253.020 Držák - madlo P250 Handle P250 2 8.30.

3 MG25-4 PEGAS 200 AC- PULSE SERVICE MANUAL page 3 3. NÁHRADNÍ DÍLY SPARE PARTS Pos. Item No Popis Description Quantit y Držák - madlo P250 Handle P Kryt horní P250 Upper Cover P250 PCB Installation Panel P200AC- PCB Installation Panel P200AC Pojistka 3A Fuse 3A Držák pojistek P200AC- Fuse Holder P200AC PCB EMC P200AC- PCB EMC P200AC B Spínaný zdroj PCB P200AC- SWITCH POWER PCB P200AC E PCB měření napětí Voltage test PCB P200AC E PCB řídící P200P AC- Control PCB P200P AC C PCB HF P200AC- PCB HF P200AC Hlavní transformátor P200AC- Main transformer P200AC Tlumivka P200AC- Choke P200AC- ALFA IN a. s. 202

4 MG25-4 PEGAS 200 AC- PULSE SERVICE MANUAL page B HF filtr PCB P200P AC- HF filter PCB P200P AC Trafo HF P200AC- Transformer HF P200AC Sonda Hall 200A Pegas Hall sensor 200A Pegas Kryt spodní P200AC- Bottom Plate P200AC Kryt boční P250 Side Cover P B PCB přední P200P AC- Front PCB P200P AC Panel přední/zadní plast P250 Plastic Front/Rear Panel P250 Panel přední kov P200P AC- Metal Front Panel P200P AC fólie +folie Knoflík Pegas černý P200P Knob Pegas black P200P Panel přední kov spodní Metal Front Panel For Output P200AC- P200AC Rychlosp mm P mm Socket P Konektor zásuvka P250 4-Pin Socket P250 Konektor plyn Pegas P200AC- Gas Connector Pegas P200AC Metal Rear Panel For Output Panel zadní kov P200AC- P200AC- Vypínač Pegas P200AC- Switch On/OFF Pegas P200AC Průchodka P250 Panel pro ventilátor P200AC- Cable Connector P250 Metal Panel For Fan P200AC Ventil Pegas Solenoid Valve Pegas Ventilátor P250 Fan P250 A Chladič 3 P200AC- Heat Sink 3 P200AC- A Box chladiče 2 P200AC- Heat Sink Box 2 P200AC- A Chladič 4 P200AC- Heat Sink 4 P200AC- A Rezistor 6ohm P200AC- Rezistor 6ohm P200AC- 2 A Termostat PEGAS Thermo switch 2 A Tranzistor IGBT Discrete P40 Discrete IGBT P40 8 A Tranzistor IGBT Discrete P40 Discrete IGBT P40 4 A Dioda P200AC- Diode P200AC- 2 A C PCB silová P200AC- PCB Power P200AC- A Krycí deska P200AC- Blanking plate P200AC- B Chladič 2 P200AC- Heat Sink 2 P200AC- B Chladič P200AC- Heat Sink P200AC- B D Box chladiče P200AC- Heat Sink Box P200AC- B Usměrňovač PEGAS 60 E Rectifier Bridge 2 B B Vstupní usměrňovač PCB P200AC- Input rectifier PCB P200AC- ALFA IN a. s. 202

5 MG25-4 PEGAS 200 AC- PULSE SERVICE MANUAL page 5 B Kondenzátor kapacitní P200P AC- Capacitor P200P AC- 6 B Krycí deska 2 P200AC- Blanking plate 2 P200AC- 4. TROUBLESHOOTING S/N Troubles Reasons Solutions Turn on the power source, and fan works, but the power pilot lamp is not on. The power light damaged or connection is not good The transformer of power is broken Check and repair Pr7 Repair or change the transformer Control PCB failures Repair or change the control Pr4 2 3 Turn on the power source, and the power pilot lamp is on, but fan doesn t work Turn on the power source, the power pilot lamp is not on, and fan doesn t work 4 The number on the display is not intact. 5 The max and min value displayed doesn t accord with the set value. 6 No no-load voltage output (MMA) 7 Arc can not be ignited (TIG) There is spark on the HF igniting board. There is not spark on the HF igniting board. There is something in the fan The start capacitor of fan damaged The fan motor damaged No power supply input The fuse inside the machine damaged The LED in the display is broken The max value is not accordant (refer to 3.) The min value is not accordant (refer to 3.) The machine is damaged The welding cable is not connected with the two output of the welder. The welding cable damaged. The earth cable connected unstably. The welding cable is too long. There is oil or dust on the workpiece. The distance between tungsten electrode and workpiece is too long. The HF igniting board does not work. The distance between the discharger is too short. The malfunction of the welding gun switch. Clear out Change capacitor Change fan Check whether there is power supply Change it (3A) Change the LED Adjust potentiometer Imin on the power board. Adjust potentiometer Imaxin the current meter. Check the main circuit and the Pr4. Connect the welding cable to the welder s output. Repair or change it. Check the earth cable. Use an appropriate welding cable. Check and remove it. Reduce the distance (about 3mm). Repair or change Pr8 Adjust this distance (about 0.7mm). Check the welding gun switch, control cable and aero socket. ALFA IN a. s. 202

6 MG25-4 PEGAS 200 AC- PULSE SERVICE MANUAL page 6 8 No gas flow (TIG) 9 Gas always flows 0 The welding current can not be adjusted No AC output while selecting AC 2 3 The welding current displayed isn t accordant with the actual value. The penetration of molten pool is not enough. 4 The alarm light on the front panel is on Gas cylinder is close or gas pressure is low Something in the valve Electromagnetic valve is damaged The gas-test on the front panel is on Something in the valve Electromagnetic valve is damaged The adjustment knob of pre-gas time on the front panel is damaged The welding current potentiometer on the front panel connection is not good or damaged The power PCB is in trouble. The AC drive PCB damaged. The AC IGBT module damaged. The min value displayed isn t accordant with the actual value. (Please refer to 3.) The max value displayed isn t accordant with the actual value. (Please refer to 3.) The welding current is adjusted too low The arc is too long in the welding process Two much welding current Over heat protecti on Overvoltage protecti on Lowvoltage protecti on Overcurrent protecti on Working time too long Power supply fluctuates Power supply fluctuates Too many machines using power supply in the same time Unusual current in the main circuit Open or change the gas cylinder Remove it Change it The gas-test on the front panel is off Remove it Change it Repair or change it Repair or change the potentiometer Repair or change it. Change it. Change it. Adjust potentiometer Imin on the power board. Adjust potentiometer Imax on the power board. Increase the welding current Use 2T operation Reduce the welding current output Reduce the duty cycle (work intermittently) Using the stable power supply Using the stable power supply Reduce the machines using power supply in the same time Check and repair the main circuit and drive Pr6 ALFA IN a. s. 202

MG25-4 PEGAS 200 AC- PULSE SERVICE MANUAL page 7 5. Konektor Connector 5.089 Sada konektorů pro PEGAS AC/ AERO 5.089 Set of Connectors for PEGAS AC/ AERO Image Kód CZ EN Quantity 5.

7 MG25-4 PEGAS 200 AC- PULSE SERVICE MANUAL page 7 5. Konektor Connector Sada konektorů pro PEGAS AC/ AERO Set of Connectors for PEGAS AC/ AERO Image Kód CZ EN Quantity 5.08 PIN pro konektor PEGAS DOV Male AERO plug Male PIN Konektor PEGAS AERO čelo AERO Plug PEGAS part Konektor PEGAS AERO kryt AERO plug PEGAS part Připojení plynu PEGAS AC/ matice převlečná Gas fitting part PEGAS AC/ Připojení plynu PEGAS AC/ koncovka Gas fitting part 2 PEGAS AC/ Připojení plynupegas AC/ matice zajišťovací Gas fitting part 3 PEGAS AC/ Sada obsahuje pouze dva piny. Pro zapojení různých druhů dálkového ovládání budete potřebovat více pinů. Viz schémata níže. The set content two pieces of PINs. In order to connect different kinds of remote controls you will need order more PINs. See the schemas below. 6. Hořák Torch 7. Hořák s potenciometrem - nepodporováno Torch with potentiometer not supported ALFA IN a. s. 202

8 MG25-4 PEGAS 200 AC- PULSE SERVICE MANUAL page 8 8. Dálkové ovládání + hořák Remote Control + torch 9. Nožní dálkové ovládání-pedál Remote foot control 0. Hořák s UD & DOWN Torch with UD & DOWN. Zapojení plynového konektoru Gas connector ALFA IN a. s. 202

9 MG25-4 PEGAS 200 AC- PULSE SERVICE MANUAL page 9. Na plynovou hadici nasaďte dílec C 2. Sešroubujte dílec A a B 3. Nasaďte trn z dílce A do hadice 4. Pevně utáhněte dílec B, tak, že vznikne mezera mezi osazením dílce A a dílcem B. Tím se zajistí hadice (viz obr. Níže).. Fit C onto the hose 2. Screw A and B together 3. Fit the nipple of A into the hose 4. Firmly tighten B in the way that between A and B appears a gap. That way you fix the hose (see the image below) Worked out: DJ 4//20 Revision: Vh 4/7/202 Approved: vh 4/7/202 ALFA IN a. s. 202
