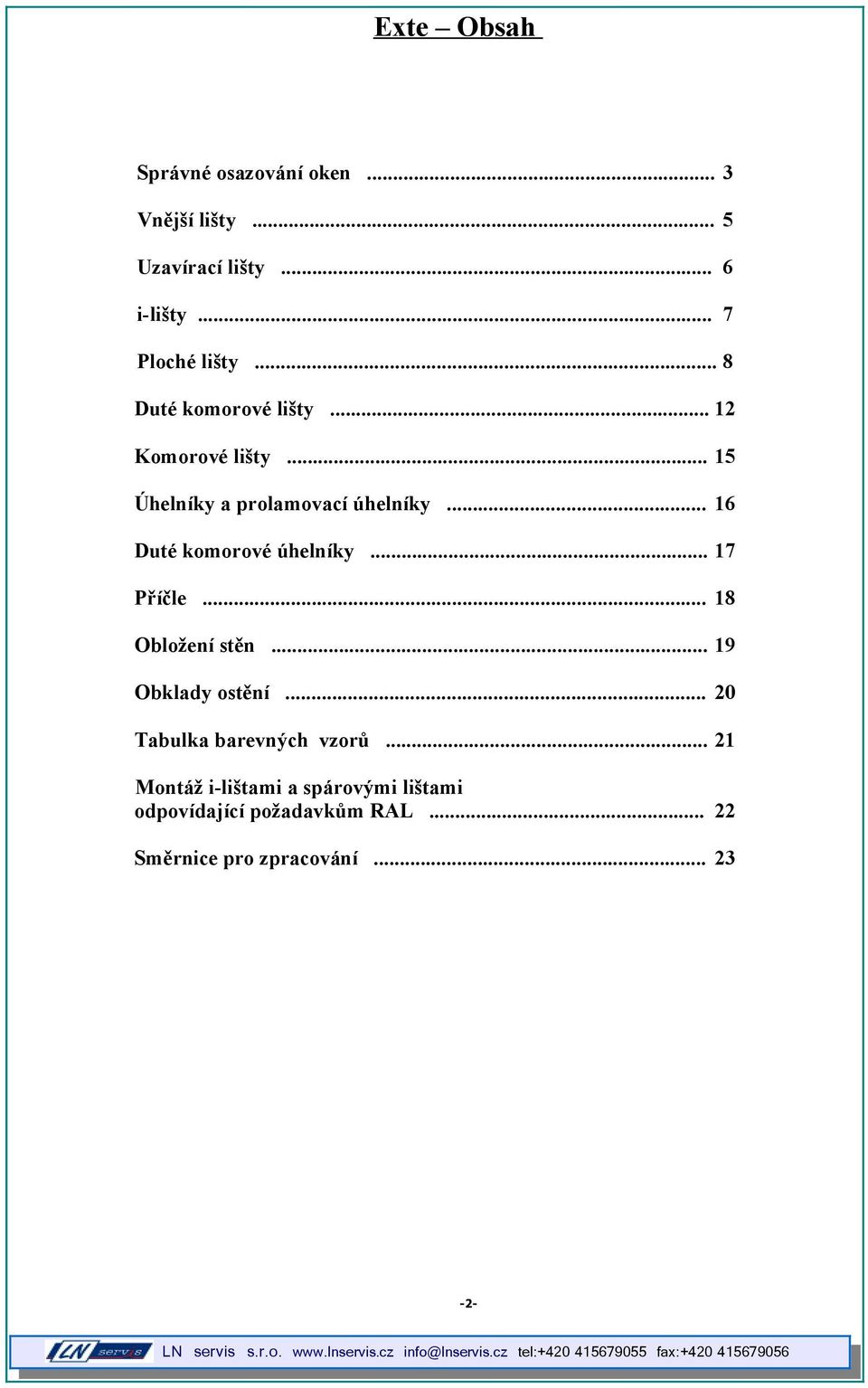

2 Exte Obsah Správné osazování oken... 3 Vnější lišty... 5 Uzavírací lišty... 6 i-lišty... 7 Ploché lišty... 8 Duté komorové lišty Komorové lišty Úhelníky a prolamovací úhelníky Duté komorové úhelníky Příčle Obložení stěn Obklady ostění Tabulka barevných vzorů Montáž i-lištami a spárovými lištami odpovídající požadavkům RAL Směrnice pro zpracování

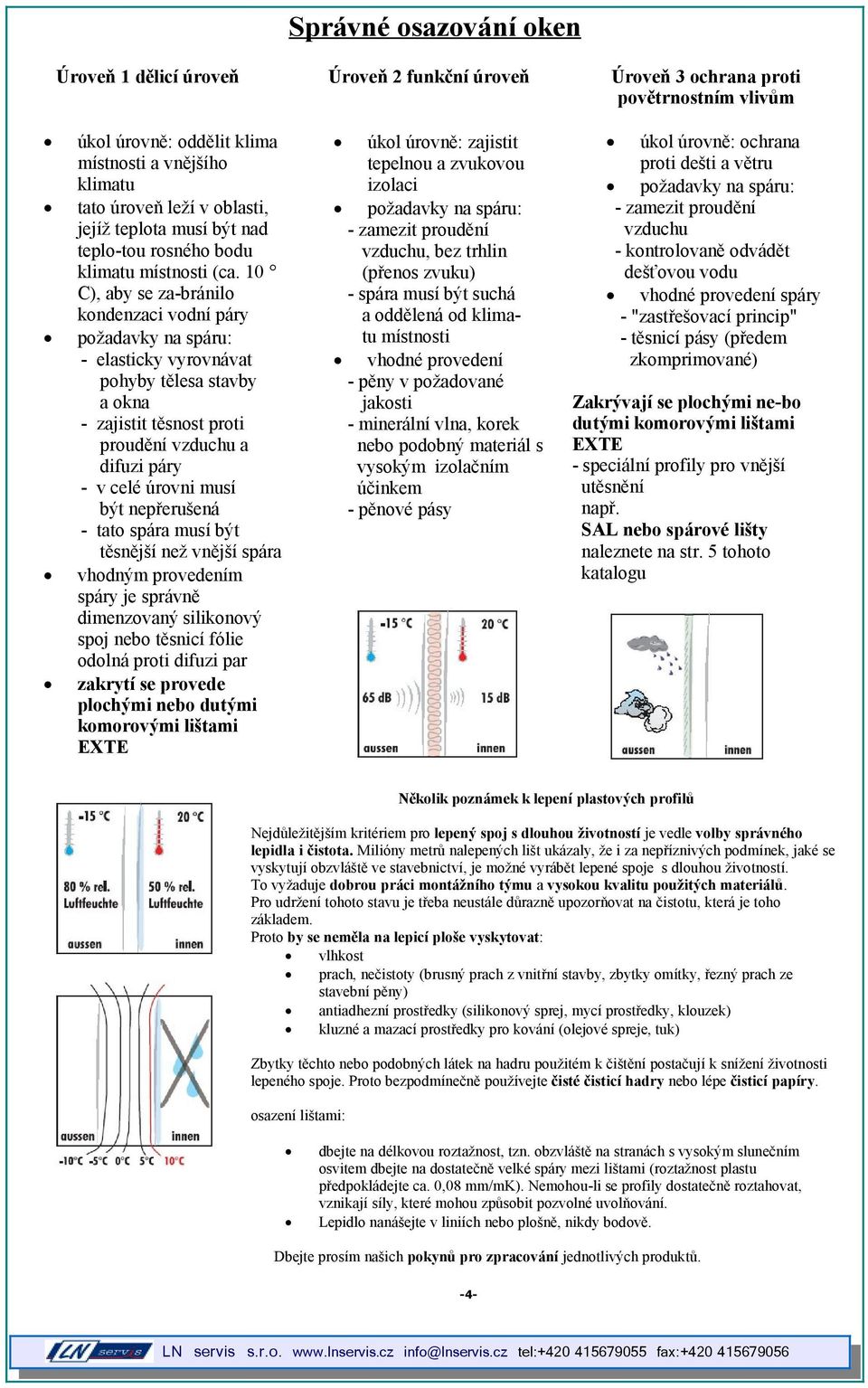

3 Správné osazování oken Dolní obrázek slouží k objasnění funkcí osazení okenních rámů do stavby. Odborné řešení styčné spáry (konstrukce, geometrie spáry, upevnění, izolace a utěsnění) se musí projektovat, kalkulovat a provádět podle funkcí a zatížení, neboť užitné vlastnosti okna, dveří nebo fasádní konstrukce stojí a padají s provedením spoje. Styčná spára mezi okenním rámem a ostěním musí splňovat následující funkce: odolávat zatížením vnější teplotou, větrem, deštěm, hlukem, zářením event. odvádět z tělesa stavby absorbovat a vyrovnávat dilatace stavby a rámu vyrovnávat tolerance stavby a konstrukce rámu nést vlastní hmotnost konstrukce rámu a absorbovat a kompenzovat síly vznikající při používání neumožnit průnik teploty a vlhkosti vnitřního vzduchu do pláště stavby musí umožňovat odvod vniklé vody směrem ven úroveň 3 ochrana proti povětrnostním vlivům odborné provedení vnější spáry komprimovanou páskou (je již zabudována v liště, těsná proti větru a dešti) opticky poutavý a účelný kryt vnější spáry pomocí EXTE pěnové krycí lišty SAL izolace ve funkční úrovni (úroveň 2) (teplo zůstává uvnitř, hluk venku, spára je suchá ůroveň 1 oddělení klima místnosti od vnějšího klima odborné provedení vnitřní spáry (zde silikonem). Je zde zohledněna zásada "uvnitř těsnější než venku", neboť vnější spára je provedena komprimovanou páskou, která je méně těsná proti difuzi par než silikon obvodový silikonový spoj v účelný tvarově vzhledný kryt úrovni 1 odděluje klima spáry pomoc duté komorové místnosti a vnější klima lišty EXTE s jazýčkem Pro odbornou montáž oken, dveří a fasád existují následující podrobné informační materiály a směrnice: - Návod pro montáž Montáž oken a fasád s kontrolou jakosti pomocí značky jakosti RAL. vydavatel: společenství pro jakost RAL okna a domovní dveře - DIN 18055, okna, propustnost spár, těsnost proti dešti a mechanické namáhání: požadavky a zkoušení vydavatel: Beuth-Verlag GmbH, Berlín - Technické směrnice sklenářského řemesla/spolkový cech svazu sklenářského řemesla č. 20 montáž oken a balkónových dveří vydavatel: Verlaganstalt Handwerk GmbH, Düsseldorf Program dodávek firmy EXTE "Přídavné profily" obsahuje rozmanité varianty řešení pro Vaše speciální provedení konstrukce styčné spáry. Prosím respektujte při aplikaci vždy výše jmenované požadavky, Vaši zákazníci Vám za to poděkují. -3-

4 Úroveň 1 dělicí úroveň Správné osazování oken Úroveň 2 funkční úroveň Úroveň 3 ochrana proti povětrnostním vlivům úkol úrovně: oddělit klima místnosti a vnějšího klimatu tato úroveň leží v oblasti, jejíž teplota musí být nad teplo-tou rosného bodu klimatu místnosti (ca. 10 C), aby se za-bránilo kondenzaci vodní páry požadavky na spáru: - elasticky vyrovnávat pohyby tělesa stavby a okna - zajistit těsnost proti proudění vzduchu a difuzi páry - v celé úrovni musí být nepřerušená - tato spára musí být těsnější než vnější spára vhodným provedením spáry je správně dimenzovaný silikonový spoj nebo těsnicí fólie odolná proti difuzi par zakrytí se provede plochými nebo dutými komorovými lištami EXTE úkol úrovně: zajistit tepelnou a zvukovou izolaci požadavky na spáru: - zamezit proudění vzduchu, bez trhlin (přenos zvuku) - spára musí být suchá a oddělená od klimatu místnosti vhodné provedení - pěny v požadované jakosti - minerální vlna, korek nebo podobný materiál s vysokým izolačním účinkem - pěnové pásy úkol úrovně: ochrana proti dešti a větru požadavky na spáru: - zamezit proudění vzduchu - kontrolovaně odvádět dešťovou vodu vhodné provedení spáry - "zastřešovací princip" - těsnicí pásy (předem zkomprimované) Zakrývají se plochými ne-bo dutými komorovými lištami EXTE - speciální profily pro vnější utěsnění např. SAL nebo spárové lišty naleznete na str. 5 tohoto katalogu Několik poznámek k lepení plastových profilů Nejdůležitějším kritériem pro lepený spoj s dlouhou životností je vedle volby správného lepidla i čistota. Milióny metrů nalepených lišt ukázaly, že i za nepříznivých podmínek, jaké se vyskytují obzvláště ve stavebnictví, je možné vyrábět lepené spoje s dlouhou životností. To vyžaduje dobrou práci montážního týmu a vysokou kvalitu použitých materiálů. Pro udržení tohoto stavu je třeba neustále důrazně upozorňovat na čistotu, která je toho základem. Proto by se neměla na lepicí ploše vyskytovat: vlhkost prach, nečistoty (brusný prach z vnitřní stavby, zbytky omítky, řezný prach ze stavební pěny) antiadhezní prostředky (silikonový sprej, mycí prostředky, klouzek) kluzné a mazací prostředky pro kování (olejové spreje, tuk) Zbytky těchto nebo podobných látek na hadru použitém k čištění postačují k snížení životnosti lepeného spoje. Proto bezpodmínečně používejte čisté čisticí hadry nebo lépe čisticí papíry. osazení lištami: dbejte na délkovou roztažnost, tzn. obzvláště na stranách s vysokým slunečním osvitem dbejte na dostatečně velké spáry mezi lištami (roztažnost plastu předpokládejte ca. 0,08 mm/mk). Nemohou-li se profily dostatečně roztahovat, vznikají síly, které mohou způsobit pozvolné uvolňování. Lepidlo nanášejte v liniích nebo plošně, nikdy bodově. Dbejte prosím našich pokynů pro zpracování jednotlivých produktů. -4-

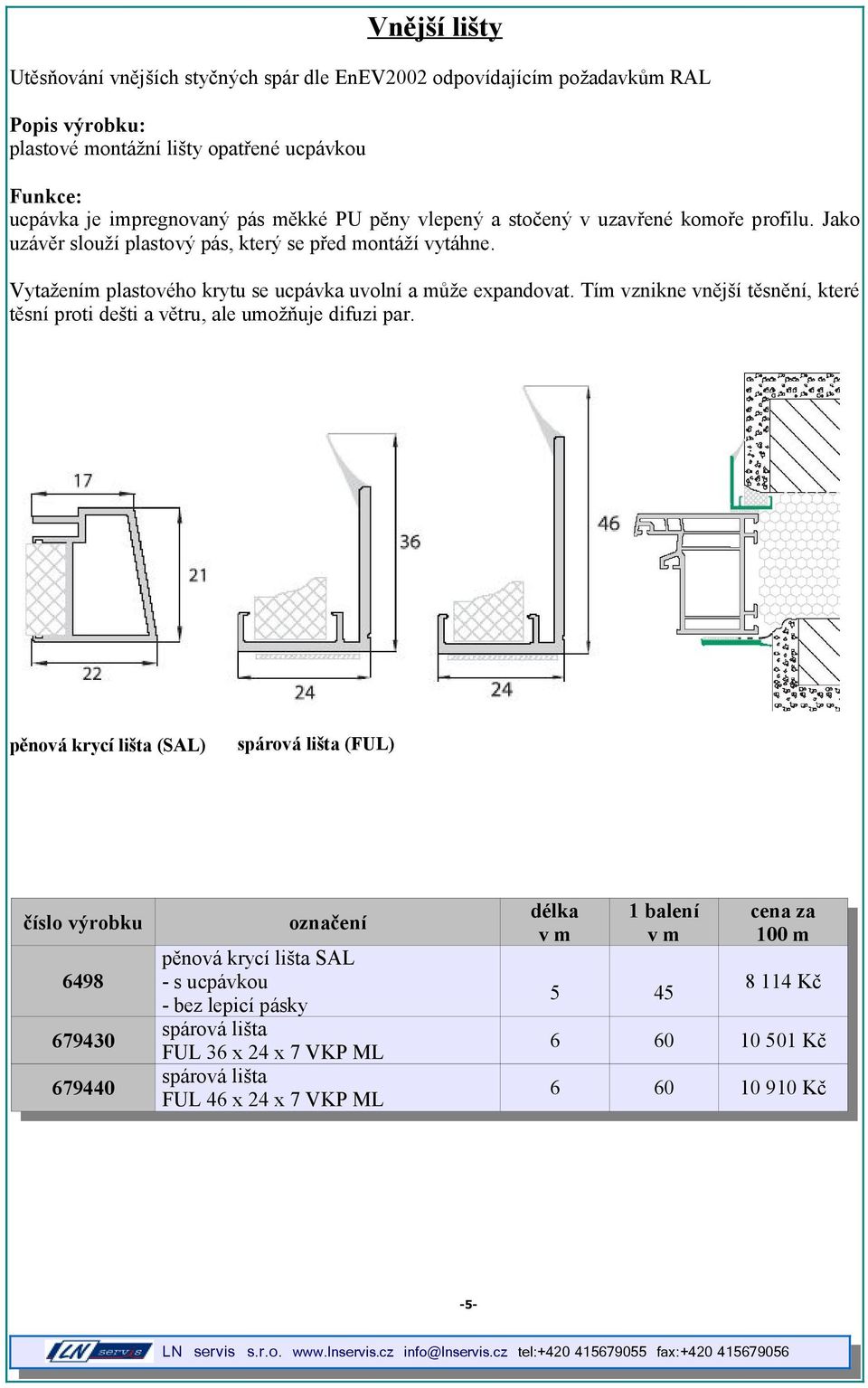

5 Vnější lišty Utěsňování vnějších styčných spár dle EnEV2002 odpovídajícím požadavkům RAL Popis : plastové montážní lišty opatřené ucpávkou ucpávka je impregnovaný pás měkké PU pěny vlepený a stočený v uzavřené komoře profilu. Jako uzávěr slouží plastový pás, který se před montáží vytáhne. Vytažením plastového krytu se ucpávka uvolní a může expandovat. Tím vznikne vnější těsnění, které těsní proti dešti a větru, ale umožňuje difuzi par. pěnová krycí lišta (SAL) spárová lišta (FUL) pěnová krycí lišta SAL - s ucpávkou - bez lepicí pásky spárová lišta FUL 36 x 24 x 7 VKP ML spárová lišta FUL 46 x 24 x 7 VKP ML délka v m 1 balení v m 5 45 cena za 100 m Kč Kč Kč -5-

6 Uzavírací lišty Utěsňování vnitřních styčných spár dle EnEV 2002 odpovídající požadavkům RAL Popis : Plastová montážní lišta s elastickým těsnicím můstkem. Vyplněním vzniklé dilatační spáry (silikonem/akrylátem) vznikne uzávěr těsný proti difúzi vzduchu a par. Šířka a hloubka spáry je daná použitou lištou. Zvláštní materiál můstku vylučuje adhezi na třech nosných plochách. Odpadá použití zadní vyplňovací šňůry. Lišty jsou vybaveny ochranou fólií, kterou lze po montáži odstranit, umožňující rychlou a čistou práci. Balení: fóliová hadice nákres: plochá lišta krycí lišta krycí šířka mm výška mm délka m 1 balení m cena za 100 m uzavírací plochá lišta uzavírací plochá lišta 30 sk 30 2, Kč uzavírací plochá lišta 40 sk 40 2, Kč uzavírací plochá lišta 60 sk 60 2, Kč uzavírací plochá lišta 80 sk 80 2, Kč uzavírací krycí lišta * uzavírací krycí lišta 25 sk 25 7, Kč * uzavírací krycí lišta 35 sk 35 7, Kč * uzavírací krycí lišta 45 sk 45 7, Kč * uzavírací krycí lišta 65 sk 65 7, Kč uzavírací krycí lišta 85 sk 85 7, Kč *) lišty označené hvězdičkou jsou skladem -6-

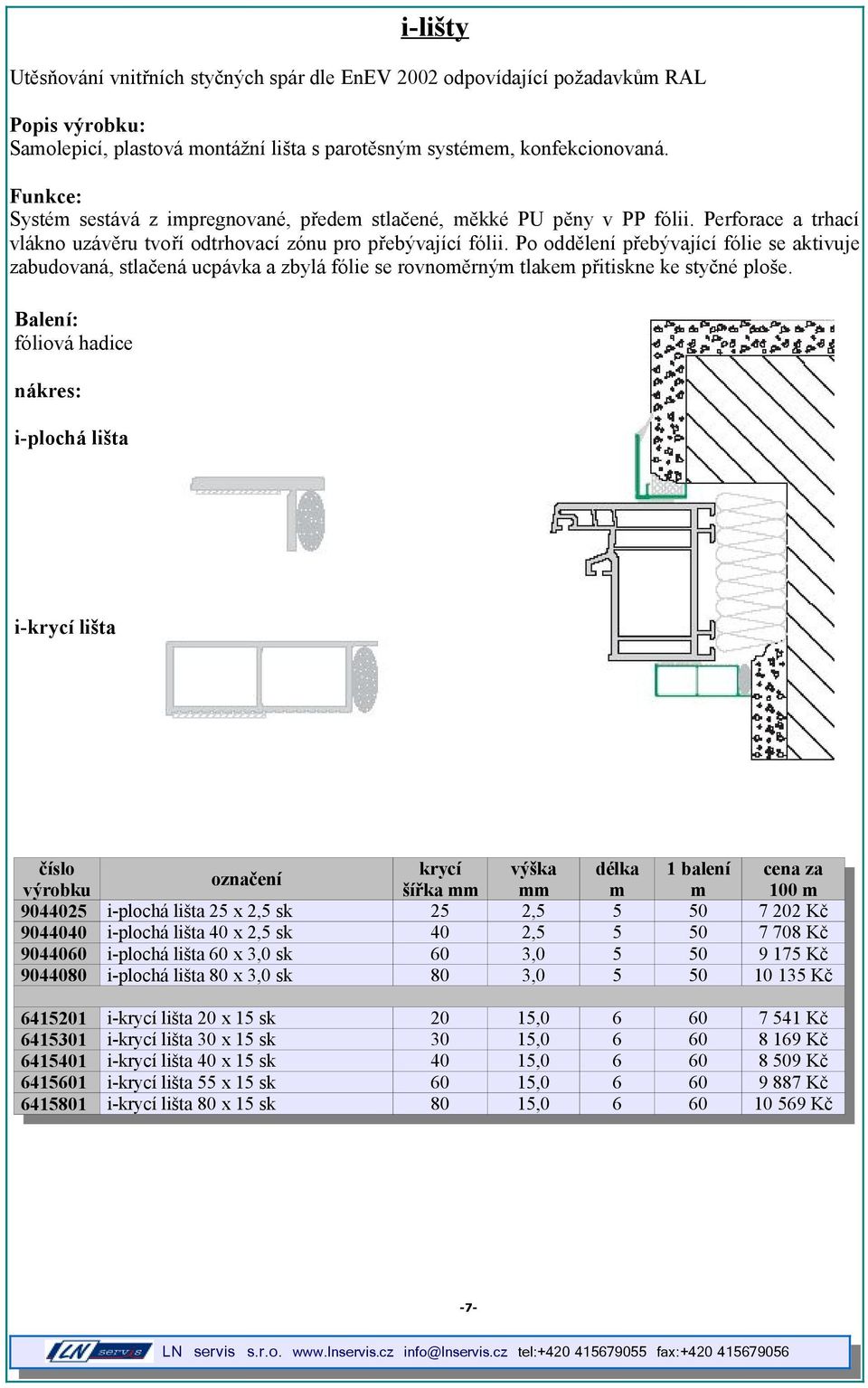

7 i-lišty Utěsňování vnitřních styčných spár dle EnEV 2002 odpovídající požadavkům RAL Popis : Samolepicí, plastová montážní lišta s parotěsným systémem, konfekcionovaná. Systém sestává z impregnované, předem stlačené, měkké PU pěny v PP fólii. Perforace a trhací vlákno uzávěru tvoří odtrhovací zónu pro přebývající fólii. Po oddělení přebývající fólie se aktivuje zabudovaná, stlačená ucpávka a zbylá fólie se rovnoměrným tlakem přitiskne ke styčné ploše. Balení: fóliová hadice nákres: i-plochá lišta i-krycí lišta krycí výška délka 1 balení cena za šířka mm mm m m 100 m i-plochá lišta 25 x 2,5 sk 25 2, Kč i-plochá lišta 40 x 2,5 sk 40 2, Kč i-plochá lišta 60 x 3,0 sk 60 3, Kč i-plochá lišta 80 x 3,0 sk 80 3, Kč i-krycí lišta 20 x 15 sk 20 15, Kč i-krycí lišta 30 x 15 sk 30 15, Kč i-krycí lišta 40 x 15 sk 40 15, Kč i-krycí lišta 55 x 15 sk 60 15, Kč i-krycí lišta 80 x 15 sk 80 15, Kč -7-

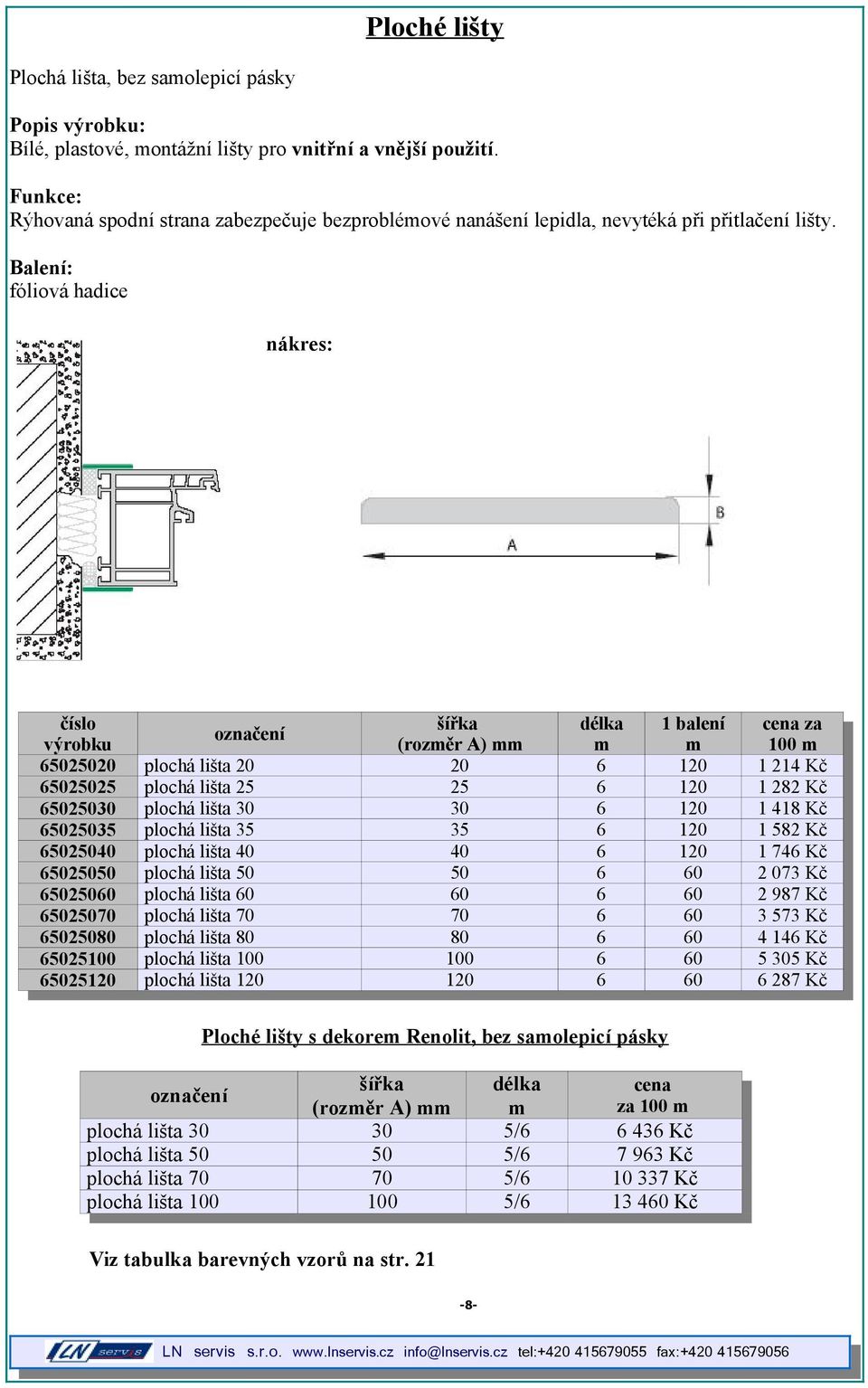

8 Ploché lišty Plochá lišta, bez samolepicí pásky Popis : Bílé, plastové, montážní lišty pro vnitřní a vnější použití. Rýhovaná spodní strana zabezpečuje bezproblémové nanášení lepidla, nevytéká při přitlačení lišty. Balení: fóliová hadice nákres: šířka délka 1 balení cena za (rozměr A) mm m m 100 m plochá lišta Kč plochá lišta Kč plochá lišta Kč plochá lišta Kč plochá lišta Kč plochá lišta Kč plochá lišta Kč plochá lišta Kč plochá lišta Kč plochá lišta Kč plochá lišta Kč Ploché lišty s dekorem Renolit, bez samolepicí pásky šířka délka cena (rozměr A) mm m za 100 m plochá lišta / Kč plochá lišta / Kč plochá lišta / Kč plochá lišta / Kč Viz tabulka barevných vzorů na str

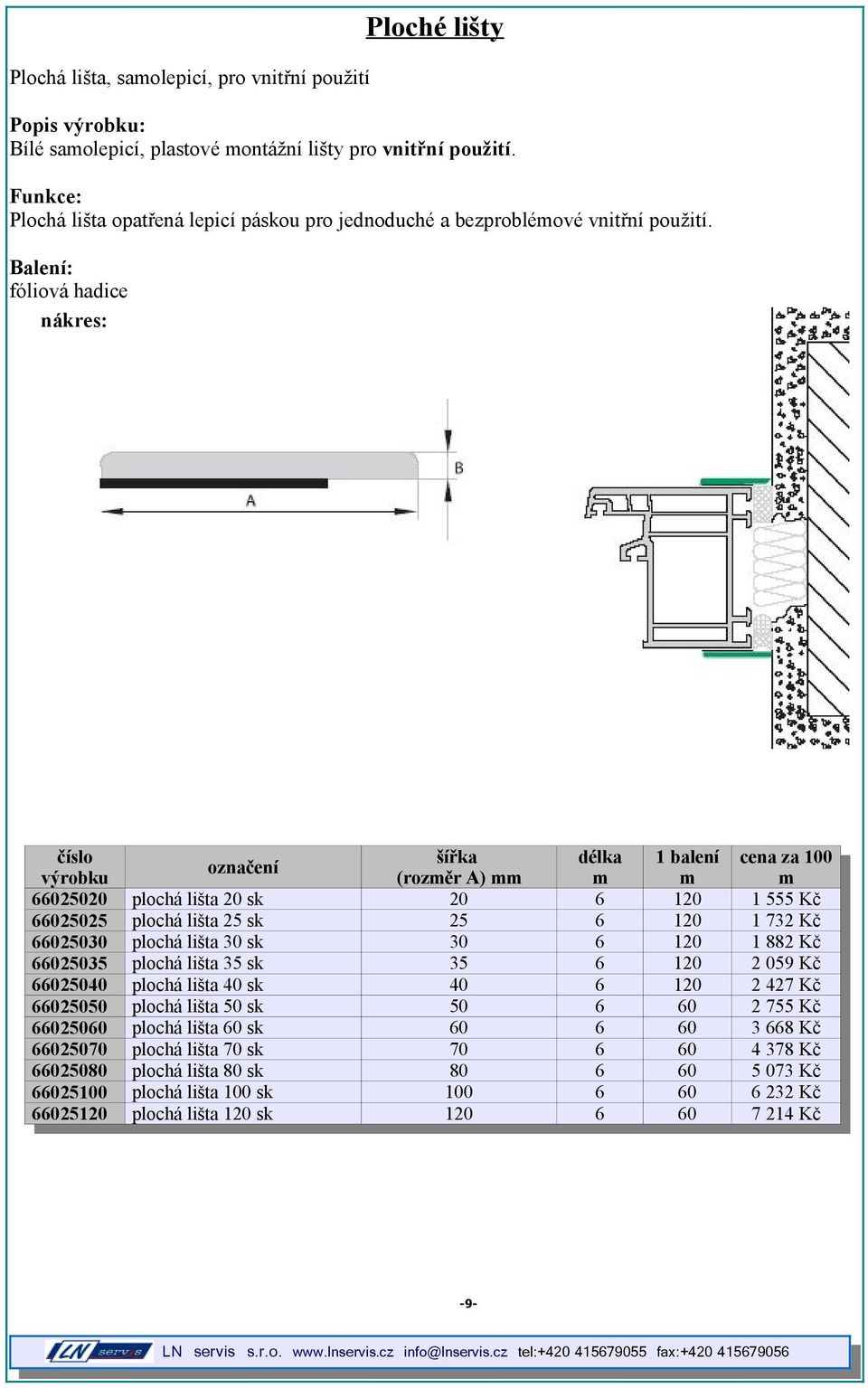

9 Plochá lišta, samolepicí, pro vnitřní použití Ploché lišty Popis : Bílé samolepicí, plastové montážní lišty pro vnitřní použití. Plochá lišta opatřená lepicí páskou pro jednoduché a bezproblémové vnitřní použití. Balení: fóliová hadice nákres: šířka délka 1 balení cena za 100 (rozměr A) mm m m m plochá lišta 20 sk Kč plochá lišta 25 sk Kč plochá lišta 30 sk Kč plochá lišta 35 sk Kč plochá lišta 40 sk Kč plochá lišta 50 sk Kč plochá lišta 60 sk Kč plochá lišta 70 sk Kč plochá lišta 80 sk Kč plochá lišta 100 sk Kč plochá lišta 120 sk Kč -9-

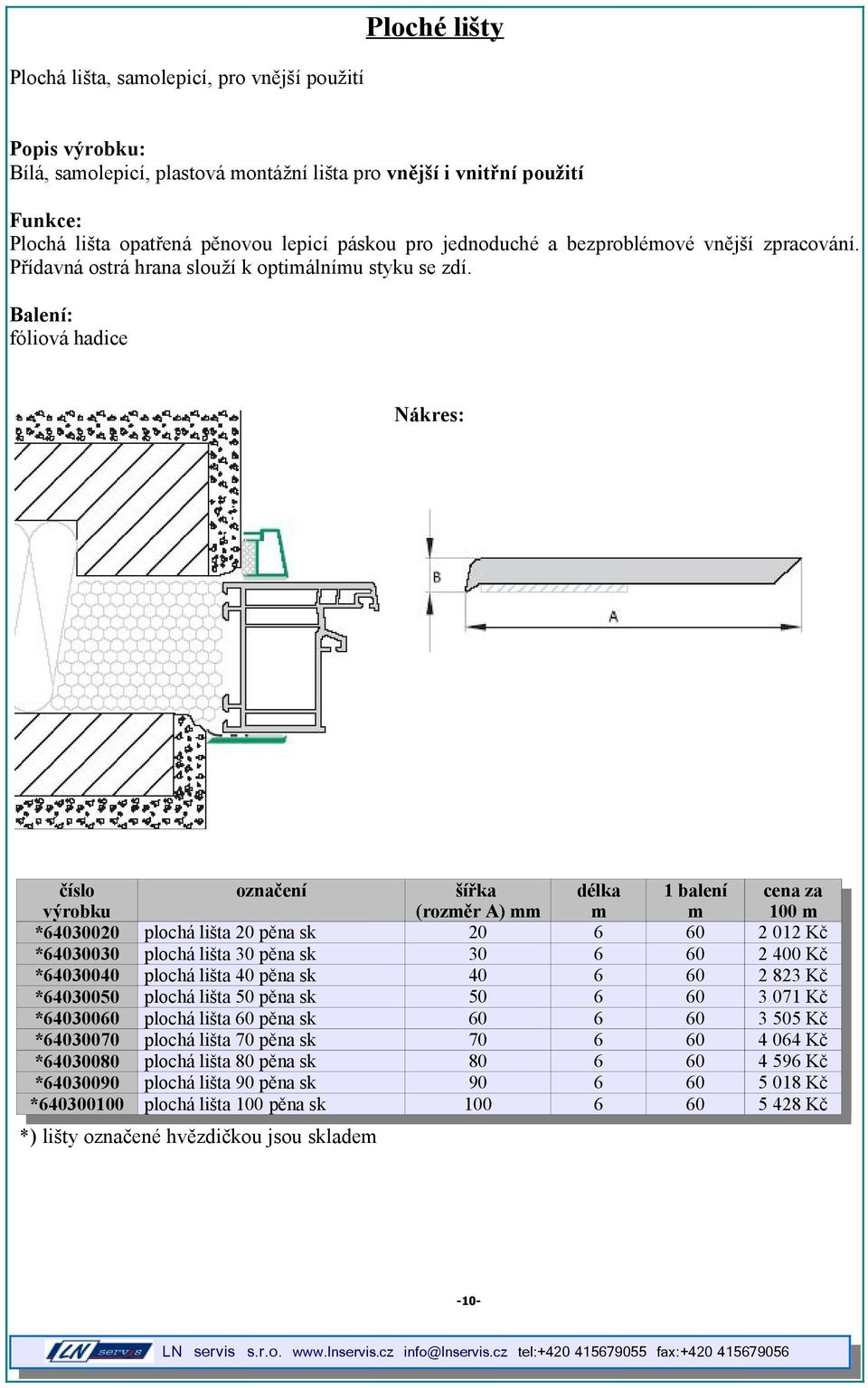

10 Plochá lišta, samolepicí, pro vnější použití Ploché lišty Popis : Bílá, samolepicí, plastová montážní lišta pro vnější i vnitřní použití Plochá lišta opatřená pěnovou lepicí páskou pro jednoduché a bezproblémové vnější zpracování. Přídavná ostrá hrana slouží k optimálnímu styku se zdí. Balení: fóliová hadice Nákres: šířka (rozměr A) mm délka m 1 balení m cena za 100 m * plochá lišta 20 pěna sk Kč * plochá lišta 30 pěna sk Kč * plochá lišta 40 pěna sk Kč * plochá lišta 50 pěna sk Kč * plochá lišta 60 pěna sk Kč * plochá lišta 70 pěna sk Kč * plochá lišta 80 pěna sk Kč * plochá lišta 90 pěna sk Kč * plochá lišta 100 pěna sk Kč *) lišty označené hvězdičkou jsou skladem -10-

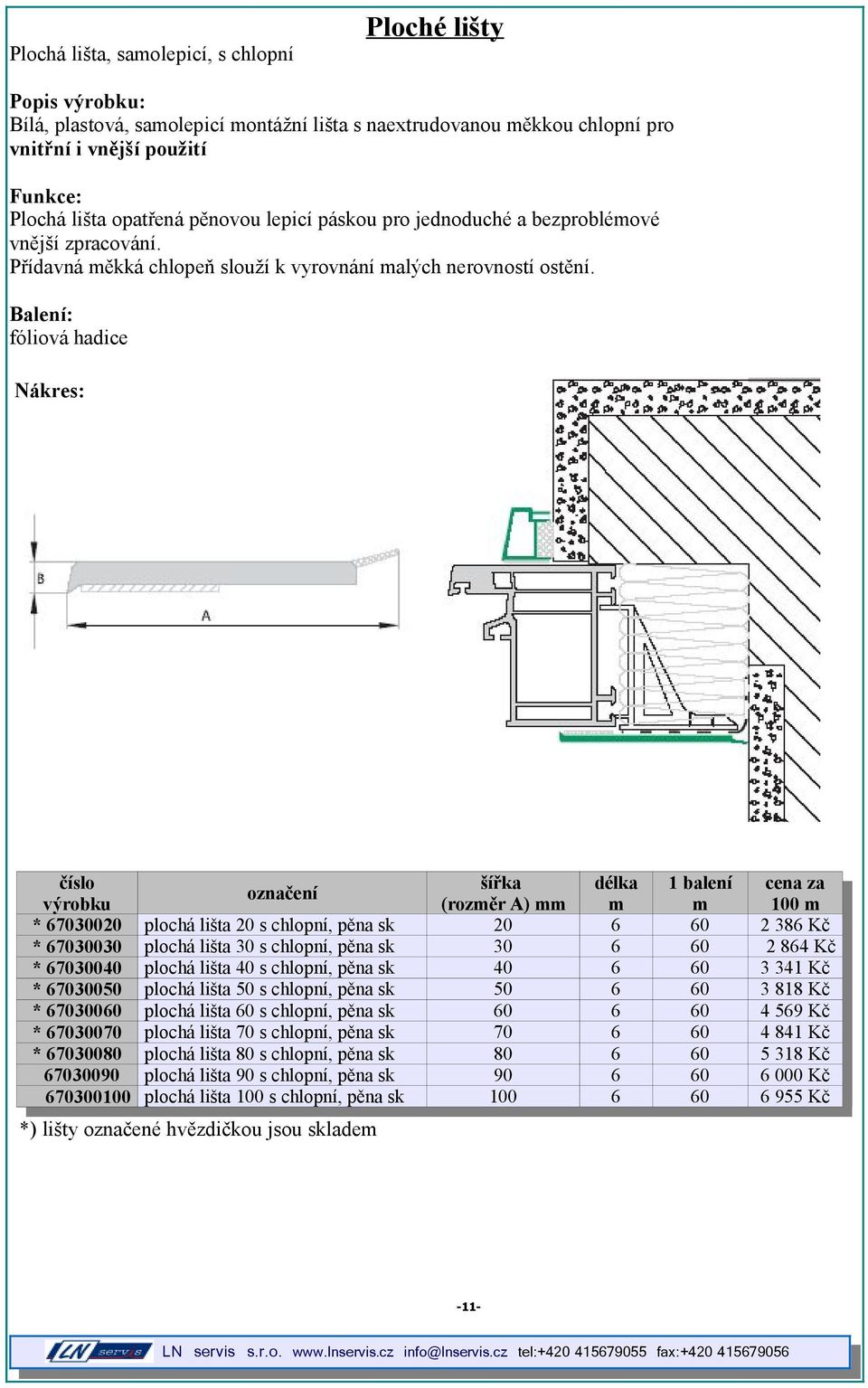

11 Plochá lišta, samolepicí, s chlopní Ploché lišty Popis : Bílá, plastová, samolepicí montážní lišta s naextrudovanou měkkou chlopní pro vnitřní i vnější použití Plochá lišta opatřená pěnovou lepicí páskou pro jednoduché a bezproblémové vnější zpracování. Přídavná měkká chlopeň slouží k vyrovnání malých nerovností ostění. Balení: fóliová hadice Nákres: šířka délka 1 balení cena za (rozměr A) mm m m 100 m * plochá lišta 20 s chlopní, pěna sk Kč * plochá lišta 30 s chlopní, pěna sk Kč * plochá lišta 40 s chlopní, pěna sk Kč * plochá lišta 50 s chlopní, pěna sk Kč * plochá lišta 60 s chlopní, pěna sk Kč * plochá lišta 70 s chlopní, pěna sk Kč * plochá lišta 80 s chlopní, pěna sk Kč _ plochá lišta 90 s chlopní, pěna sk Kč plochá lišta 100 s chlopní, pěna sk Kč *) lišty označené hvězdičkou jsou skladem -11-

12 Duté komorové lišty Krycí lišta s jazýčkem, není samolepicí, 7 mm a 15 mm Popis : Bílá plastová, dutá komorová lišta pro vnitřní i vnější použití Rýhová spodní strana zabezpečuje bezproblémové nanášení lepidla, nevytéká při přitlačení lišty. Balení: fóliová hadice Nákres: šířka výška délka 1 balení cena za (rozměr A) mm (rozměr B) mm m m 100 m dutá komorová lišta 20 s jazýčkem 20 7, Kč dutá komorová lišta 30 s jazýčkem 30 7, Kč dutá komorová lišta 40 s jazýčkem 40 7, Kč dutá komorová lišta 50 s jazýčkem 50 7, Kč dutá komorová lišta 60 s jazýčkem 60 7, Kč dutá komorová lišta 70 s jazýčkem 70 7, Kč dutá komorová lišta 80 s jazýčkem 80 7, Kč dutá komorová lišta 100 s jazýčkem 100 7, Kč dutá komorová lišta 20 s jazýčkem Kč dutá komorová lišta 30 s jazýčkem Kč dutá komorová lišta 40 s jazýčkem Kč dutá komorová lišta 50 s jazýčkem Kč dutá komorová lišta 60 s jazýčkem Kč dutá komorová lišta 80 s jazýčkem Kč -12-

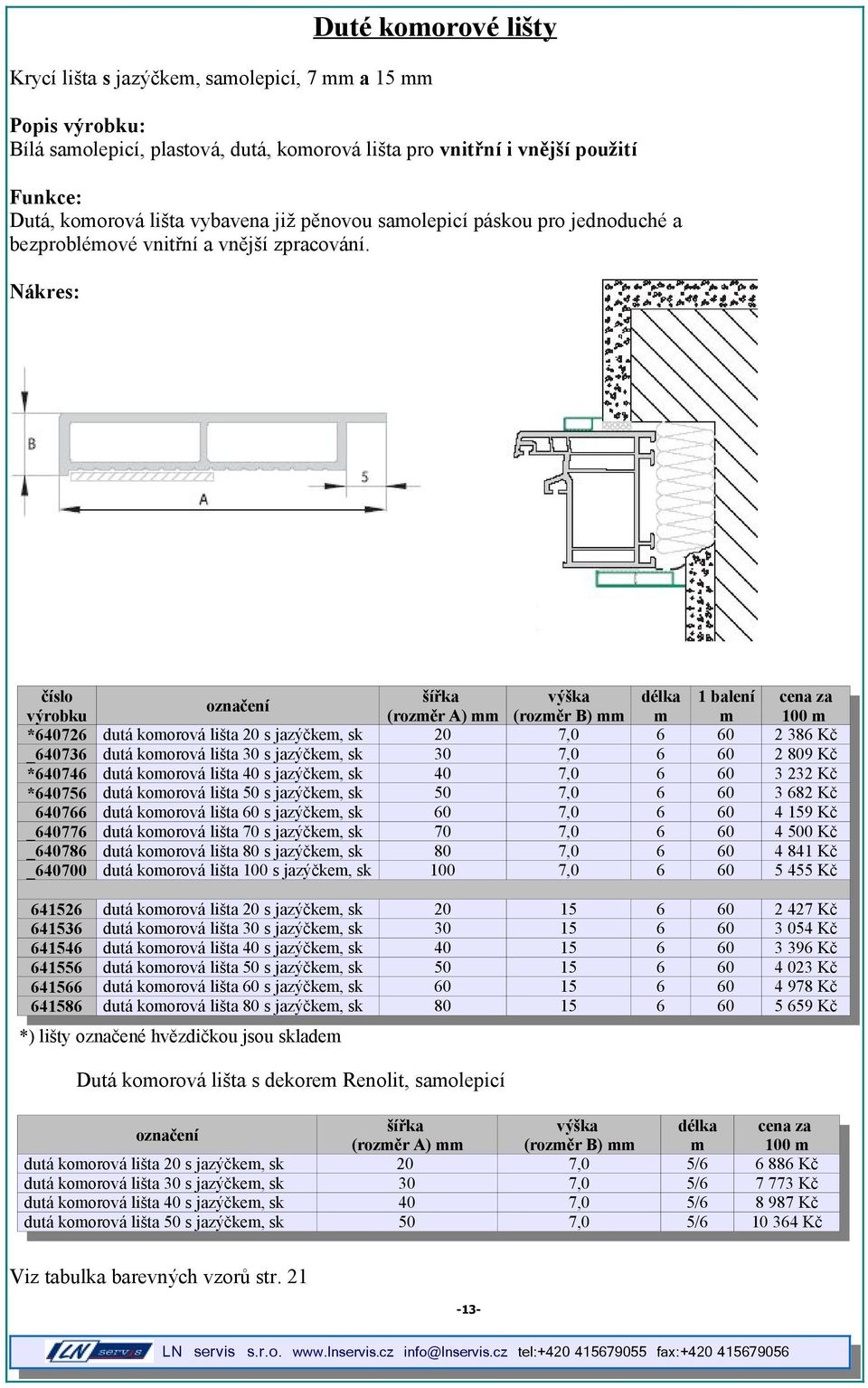

13 Krycí lišta s jazýčkem, samolepicí, 7 mm a 15 mm Duté komorové lišty Popis : Bílá samolepicí, plastová, dutá, komorová lišta pro vnitřní i vnější použití Dutá, komorová lišta vybavena již pěnovou samolepicí páskou pro jednoduché a bezproblémové vnitřní a vnější zpracování. Nákres: šířka výška délka 1 balení cena za (rozměr A) mm (rozměr B) mm m m 100 m * dutá komorová lišta 20 s jazýčkem, sk 20 7, Kč _ dutá komorová lišta 30 s jazýčkem, sk 30 7, Kč * dutá komorová lišta 40 s jazýčkem, sk 40 7, Kč * dutá komorová lišta 50 s jazýčkem, sk 50 7, Kč _ dutá komorová lišta 60 s jazýčkem, sk 60 7, Kč _ dutá komorová lišta 70 s jazýčkem, sk 70 7, Kč _ dutá komorová lišta 80 s jazýčkem, sk 80 7, Kč _ dutá komorová lišta 100 s jazýčkem, sk 100 7, Kč dutá komorová lišta 20 s jazýčkem, sk Kč dutá komorová lišta 30 s jazýčkem, sk Kč dutá komorová lišta 40 s jazýčkem, sk Kč dutá komorová lišta 50 s jazýčkem, sk Kč dutá komorová lišta 60 s jazýčkem, sk Kč dutá komorová lišta 80 s jazýčkem, sk Kč *) lišty označené hvězdičkou jsou skladem Dutá komorová lišta s dekorem Renolit, samolepicí šířka výška délka cena za (rozměr A) mm (rozměr B) mm m 100 m dutá komorová lišta 20 s jazýčkem, sk 20 7,0 5/ Kč dutá komorová lišta 30 s jazýčkem, sk 30 7,0 5/ Kč dutá komorová lišta 40 s jazýčkem, sk 40 7,0 5/ Kč dutá komorová lišta 50 s jazýčkem, sk 50 7,0 5/ Kč Viz tabulka barevných vzorů str

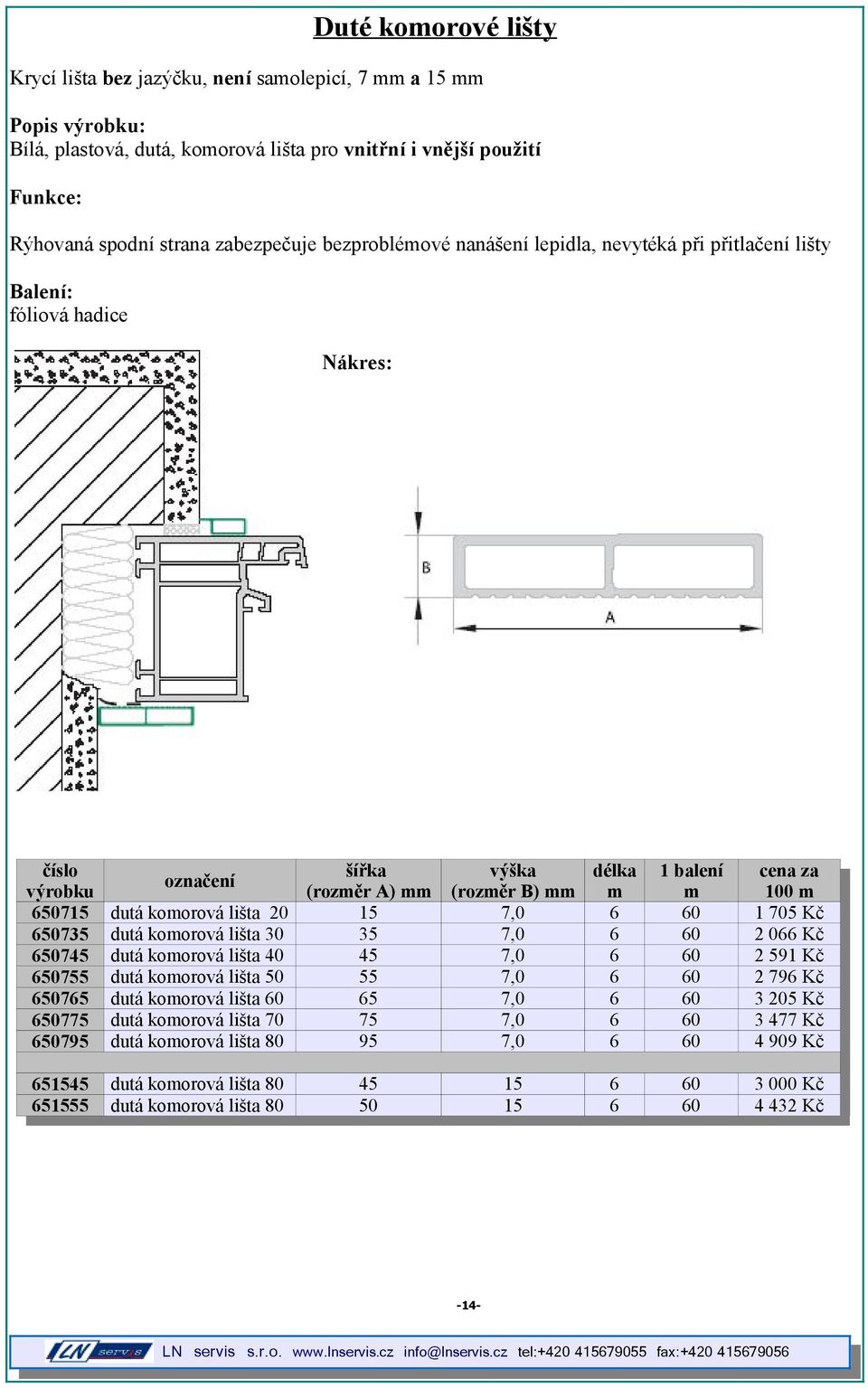

14 Duté komorové lišty Krycí lišta bez jazýčku, není samolepicí, 7 mm a 15 mm Popis : Bílá, plastová, dutá, komorová lišta pro vnitřní i vnější použití Rýhovaná spodní strana zabezpečuje bezproblémové nanášení lepidla, nevytéká při přitlačení lišty Balení: fóliová hadice Nákres: šířka výška délka 1 balení cena za (rozměr A) mm (rozměr B) mm m m 100 m dutá komorová lišta , Kč dutá komorová lišta , Kč dutá komorová lišta , Kč dutá komorová lišta , Kč dutá komorová lišta , Kč dutá komorová lišta , Kč dutá komorová lišta , Kč dutá komorová lišta Kč dutá komorová lišta Kč -14-

15 Komorové lišty samolepicí a nesamolepicí Komorové lišty Popis : Bílá, plastová komorová lišta pro vnitřní a vnější použití. Pomocí odlamovacích drážek lze lišty rychle přiřezávat na potřebný rozměr. U velkých šířek je navíc opěrná stěna ucpávky. Balení: fóliová hadice Nákresy: Komorové lišty, bez samolepicí pásky šířka výška délka 1 bal. cena za (rozměr A) mm (rozměr B) mm m m 100 m komorová lišta 18 x Kč komorová lišta 22 x Kč komorová lišta 27 x Kč komorová lišta 34 x Kč komorová lišta 38 x Kč komorová lišta 40 x Kč komorová lišta 13 x Kč komorová lišta 13 x Kč Komorové lišty, samolepicí šířka výška délka 1 bal. cena za (rozměr A) mm (rozměr B) mm m m 100m komorová lišta 18 x 16 pěna, sk Kč komorová lišta 22 x 16 pěna, sk Kč komorová lišta 27 x 16 pěna, sk Kč komorová lišta 34 x 16 pěna, sk Kč komorová lišta 38 x 16 pěna, sk Kč komorová lišta 38 x 16 pěna, sk Kč -15-

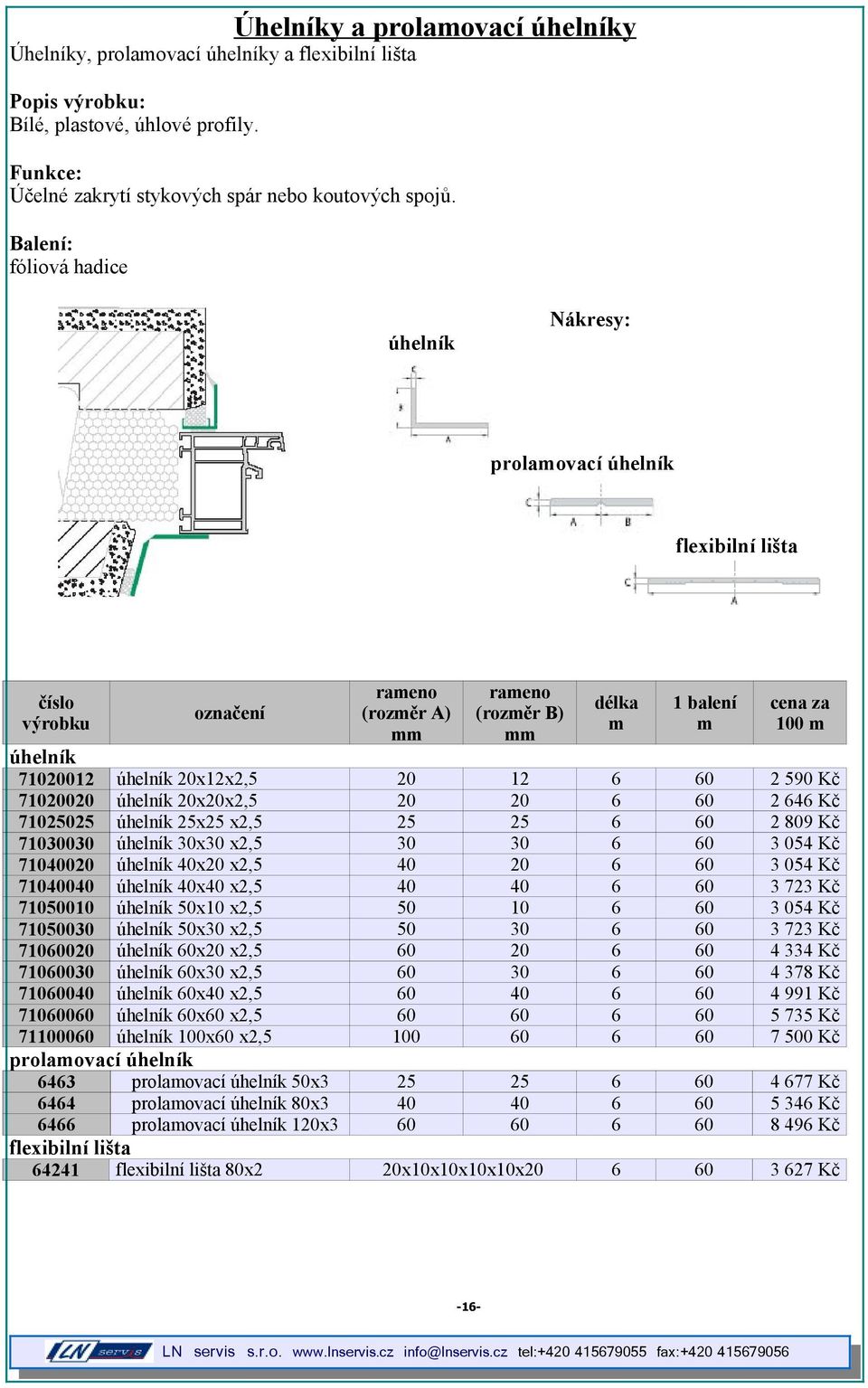

16 Úhelníky a prolamovací úhelníky Úhelníky, prolamovací úhelníky a flexibilní lišta Popis : Bílé, plastové, úhlové profily. Účelné zakrytí stykových spár nebo koutových spojů. Balení: fóliová hadice úhelník Nákresy: prolamovací úhelník flexibilní lišta rameno (rozměr A) mm rameno (rozměr B) mm délka m 1 balení m cena za 100 m úhelník úhelník 20x12x2, Kč úhelník 20x20x2, Kč úhelník 25x25 x2, Kč úhelník 30x30 x2, Kč úhelník 40x20 x2, Kč úhelník 40x40 x2, Kč úhelník 50x10 x2, Kč úhelník 50x30 x2, Kč úhelník 60x20 x2, Kč úhelník 60x30 x2, Kč úhelník 60x40 x2, Kč úhelník 60x60 x2, Kč úhelník 100x60 x2, Kč prolamovací úhelník 6463 prolamovací úhelník 50x Kč 6464 prolamovací úhelník 80x Kč 6466 prolamovací úhelník 120x Kč flexibilní lišta flexibilní lišta 80x2 20x10x10x10x10x Kč -16-

17 Duté komorové úhelníky Dutý komorový úhelník Příslušenství: upínací profil pro dutý komorový úhelník úhlový spoj krycí úhelník Upínací profil se hodí pro okenní rámy, jejichž upínací drážky jsou široké 3 až 4 mm a mají upínací hloubku minimálně 6,5 mm. U systémů, které nejsou uvedeny v tabulce, doporučujeme provést pokus. Vhodné pro následující profilové systémy: KBE, Kömmerling, Gealan, Rehau, Thyssen, Stöckel, LB, Aluplast, Schüco W W W W W dutý, komorový úhelník HKW 110x90x7 dutý, komorový úhelník HKW 110x110x7 dutý, komorový úhelník HKW 140x100x7 dutý, komorový úhelník HKW 140x70x7 dutý, komorový úhelník HKW 180x80x7 U/profil upínací profil pro dutý, komorový úhelník rozměr A mm Sada příslušenství pro dutý, komorový úhelník (Pro zakrytí dutého, komorového úhelníku do vyložení 140 mm) rozměr B mm rozměr C mm délka m cena za 100 m Kč na dotaz Kč na dotaz na dotaz 100 ks kryt 200 ks úhlový spoj (vodorovný) 200 ks úhlový spoj (svislý) Kč Kč -17-

18 Příčle Popis : Nalepovací plastová příčle s černými těsnicími chlopněmi pro vnitřní a vnější použití. Dodávají se v bílé barvě a v četných dekorech Renolit. Cenově výhodná možnost s četnými variantami, jak upevnit ozdobné příčle, aniž by se muselo dělit sklo. Lze je použít i v památkově chráněných objektech (dbejte místních předpisů). Příčle jsou vybaveny lepicí páskou, což zajišťuje jednoduché a bezproblémové zpracování. Balení: fóliová hadice Nákres: Obdržíte i výběr příčlí s fólií Renolit. Základní cena za 100 m s připočtením příplatku za barvu W W W 14 okenní příčle 20 x 12,5 okenní příčle 30 x 12,5 okenní příčle 40 x 12,5 šířka (rozměr A) mm výška (rozměr C) mm délka m 1 bal. m cena za 100 m příplatek za barvu 20 12, Kč Kč 30 12, Kč Kč 40 12, Kč Kč * W 14 okenní příčle 25 x , Kč Kč W 14 okenní příčle 45 x , Kč Kč W 14 okenní příčle 75 x , Kč Kč *) hvězdičkou označená příčle je skladem Viz tabulka barevných vzorů str

19 Obložení stěn Obkládání systémy pro přesahy stěn, stropů a střech Provedení 135 mm: s podobným tvarem jako profilová dřevěná prkna jednoduché provedení rohů a konců zvláštními profily stálé na světle, odolné vodě, omyvatelné, nárazuvzdorné, odolné stárnutí, odolné působení potravin Zpracování: nosná konstrukce na zdivo vyrovnat a upevnit střešní latě nebo jiné dřevěné lišty (hmoždinky nebo závěsy, vzdálenost lišt ca 25 cm) upevnění obložení stěn se provede přebitím hřebíky, přišitím svorkami nebo přišroubováním (používejte hřebíky, šrouby nebo svorky (skobičky) s antikorozní ochranou) meziprofil event. spojovací profil slouží k vyrovnávání dilatací nebo ke spojování délek větších než 5 m koncový profil: ukončení u stěny (čisté hrany) rohový profil slouží k vytvoření vnitřních a vnějších rohů Balení: fóliová hadice Nákres: stěnový a stropní profil meziprofil rohový profil koncový profil Kč 374 Kč délka 1 balení cena za 100 cena za 1 m m m m 2 dvojitý profil 5311 stěnový a stropní profil 7,4 běžných metrů dá 1 m meziprofil Kč * 5331 rohový profil Kč * 5341 koncový profil Kč * Pozor! *)Čisté ceny na dotaz. -19-

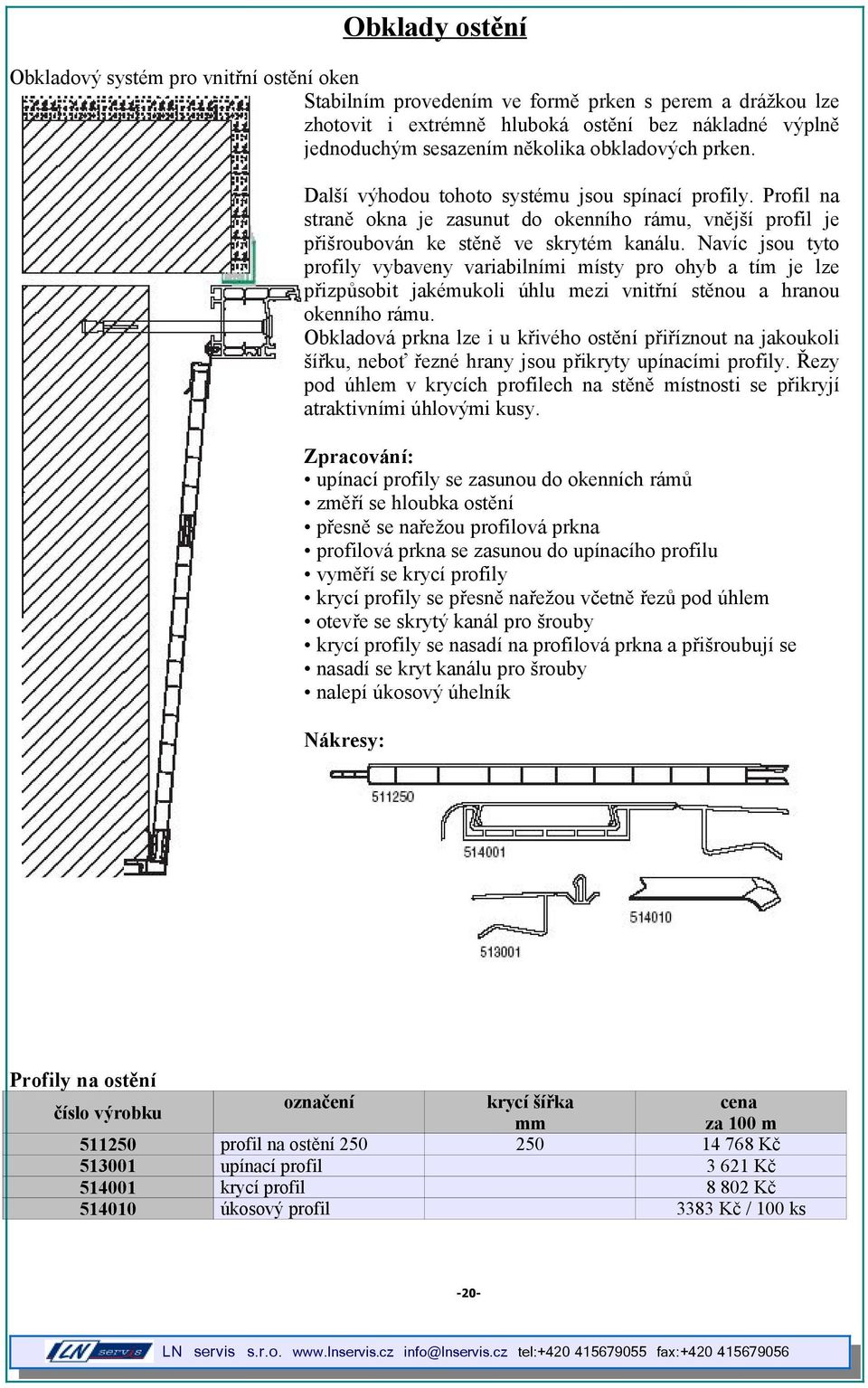

20 Obklady ostění Obkladový systém pro vnitřní ostění oken Stabilním provedením ve formě prken s perem a drážkou lze zhotovit i extrémně hluboká ostění bez nákladné výplně jednoduchým sesazením několika obkladových prken. Další výhodou tohoto systému jsou spínací profily. Profil na straně okna je zasunut do okenního rámu, vnější profil je přišroubován ke stěně ve skrytém kanálu. Navíc jsou tyto profily vybaveny variabilními místy pro ohyb a tím je lze přizpůsobit jakémukoli úhlu mezi vnitřní stěnou a hranou okenního rámu. Obkladová prkna lze i u křivého ostění přiříznout na jakoukoli šířku, neboť řezné hrany jsou přikryty upínacími profily. Řezy pod úhlem v krycích profilech na stěně místnosti se přikryjí atraktivními úhlovými kusy. Zpracování: upínací profily se zasunou do okenních rámů změří se hloubka ostění přesně se nařežou profilová prkna profilová prkna se zasunou do upínacího profilu vyměří se krycí profily krycí profily se přesně nařežou včetně řezů pod úhlem otevře se skrytý kanál pro šrouby krycí profily se nasadí na profilová prkna a přišroubují se nasadí se kryt kanálu pro šrouby nalepí úkosový úhelník Nákresy: Profily na ostění krycí šířka cena mm za 100 m profil na ostění Kč upínací profil Kč krycí profil Kč úkosový profil 3383 Kč / 100 ks -20-

21 Tabulka barevných vzorů renolit barva název AG antracitová šeď AW antická bílá BB brilantní hněď BL signální modř D dub světlý E dub střední F dub tmavý G mahagon H dub šedý J černohnědá K dub speciální KB kobaltová modř L černý (bahenní) dub M čokoládová hněď MG mechová zeleň N dub rustikální NB ořešák P dub tabákový Q zlatý dub SB ocelová modř SG stříbřitá šeď TG jedlová zeleň U dub W oregon IV (borovice) X douglaska Y žíhaná douglaska Z borovice kleč -21-

22 Montáž i-lištami a spárovými lištami odpovídající požadavkům RAL Varianta s malým porušením omítky: vnitřní utěsnění se provede i-lištou ušetří se silikon a zadní výplňová šňůra vnější těsnění pomocí spárových lišt opatřených předem stlačenou ucpávkou spárová lišta (FUL) další informace viz str. 5 Měkká chlopeň z PVC (bílá) zakrývá drobné nerovnosti. Ve výrobním závodě zabudovaná ucpávka je směrem ven difúzně prostupná a odpovídá montáži podle požadavků RAL. Samolepicí páska optimalizuje montáž a šetří náklady i-lišta upevňování lišty volitelně pomocí samolepicí pásky, nebo bez ní Ve výrobním závodě zabudovaný těsnicí systém je směrem dovnitř difúzně těsný, odpovídá požadavkům na montáž RAL umístění švu s odtrhávací perforací Difúzně těsný fóliový obal pěny se po montáži oddělí odříznutím, toto umožňuje sešitá fólie (perforací). Pěna přitlačí zbylou fólii na zdivo. Tím vznikne difúzní těsný uzávěr zdiva odpovídající montážním směrnicím RAL. Další informace na str. 23. Přebývající fólie se po montáži odtrhne. -22-

23 Směrnice pro zpracování samolepicích výrobků Skladování plastových profilů čištění lepených ploch Skladování: všechny profily se musí skladovat v suchu a bez napětí, vyvarujte se přímému slunečnímu záření. Pozor: Lepené plochy musí být čisté, suché, nezaprášené a prosté tuku! Čisté prostředky: aceton nebo líh (k dodání v drogeriích nebo lékárnách). Důležité upozornění: Při čištění příčlí nebo skla nepoužívejte čisticí prostředky obsahující tenzidy (mycí prostředky na sklo a nádobí), nepoužívejte čistidla na plasty, na pracovišti se nesmějí používat silikonové spreje nebo jiné izolující látky, čisticí hadry mají být čisté a suché, lepší je čisticí papír. Samolepicí, duté, komorové lišty Zpracování: Pracovní teplota vyšší než +5 C. Vyčistit lepené plochy. Čisticí prostředky nechte bezpodmínečně odpařit a odstraňte vodní kondenzát eventuálně vzniklý odpařováním čisticího prostředku. Lištu odměřte a uřízněte, "Pozor" dodržte dilatační spáru ca. 0,5 až 1 mm. Lištu mechanicky neupínejte! Ochrannou fólii lepicí pásky stáhněte o ca. 10 až 20 mm. Přiložte lištu (ponechte ca. 1 mm vzdálenost od zdiva) a vyrovnejte je. Zbylou ochrannou fólii mezi lepenou plochou a lištou vytáhněte ven a rovnoměrně silným tlakem lištu přilepte. Foliované, samolepicí, duté, komorové lišty jsou vhodné pro vnější použití pouze za určitých podmínek. Samolepicí příčle Zpracování: Montáž se má provádět v dílně. Příčle nařezat na úkos. POZOR: Bezpodmínečně dodržte po obou stranách vůli 0,5 mm. Příčle a sklo musejí mít stejnou teplotu. Minimální teplota při zpracování je +18 C! Sklo nesmí být chladnější než okolí, jinak se okenní tabule orosí a vodní kondenzát znemožní lepení. Při mytí okenní tabule rozpouštědly vzniká vodní kondenzát (odpařovací teplo). Tento kondenzát otřete bezchlupým hadrem nebo jej nechte odpařit. Ochrannou fólii lepicí pásky odstraňte těsně před lepením příčle. Lepení začíná z jedné strany, rovnoměrným a silným tlakem. Lepený spoj je zcela hotov po hodinách. Během této doby musí být teplota mezi 14 až 18 C. -23-
