1 Písemná příprava na zaměstnání Navigace Obsluha přijímače GPS cvičení Zpracovala: o. z. Ing. Ivana Kulczycká Pracoviště: ORGGZ

2 GPSmap 60CS Tento přístroj je vhodný pro praktickou ukázku práce s GPS přístrojem pro jeho jednoduché ovládání, mnoho praktických funkcí a široké uplatnění v AČR. Patří do skupiny navigačních přístrojů určených pro pozemní aplikace a neautorizované uživatele.

3 zapnutí přístroje Stiskněte a pusťte klávesu POWER. Přístroj se zapne. Objeví se uvítací stránka a pak stránka Satelity. Dokud GPS přijímač načítá satelity, zobrazuje se na displeji, v horní části stránky, informace Acquiring Satellites (Hledání družic). Vnější kružnice představuje horizont, střed je Váš nadhlavník. Každá družice má své číslo, kvalita a síla signálu je zobrazena ve spodní části displeje. Pokud má přijímač signál nejméně ze tří satelitů, v horním okraji displeje se zobrazí informace o přesnoti navigace a souřadnice. stránka tá Satelity

4 nastavení českého prostředí Stiskněte dvakrát po sobě rychle tlačítko MENU. Kurzorovou klávesou se přesuňte na ikonu Setup a stiskněte klávesu ENTER. Kurzorovou klávesou označte ikonu System a opět stiskněte ENTER. Kurzorovou klávesou se přesuňte na pole Text Language a stiskněte ENTER. Kurzorovou klávesou nalistujte položku Cesky a stiskněte ENTER.

5 zobrazení a nastavení orientace mapy Opakovaně tiskněte klávesu PAGE až nalistujete stránku Mapa. Pro zobrazení voleb stiskněte klávesu MENU. Kurzorovou klávesou vyberte volbu nastaveni mapy. Klávesou ENTER volbu potvrďte. Na stránce Mapa nahoře se objeví 6 ikon pro nastavení dalších parametrů zobrazení dle Vašich požadavků. Volba kompas: Orientace orientace mapy k severu nebo čelem. Auto meritko zapnutí/vypnutí automatického přepínání měřítka při jízdě (závisí na rychlosti). Detail počet č zobrazených prvků. ů

6 nastavení datových polí stránky Mapa Nad stránkou Mapa stiskněte tlačítko MENU. Kurzorovou klávesou se přesuňte na volbu Datova pole... a stiskněte klávesu ENTER. V nabídce s výběrem různého počtu datových polí vyberte požadovaný počet. Pro zrušení datových polí použijte volbu Jen mapa. Potvrďte klávesou ENTER. Změna typu zobrazovaných polí se provádí podobným způsobem. V menu stránky Mapa vyberte volbu Zmeda dat. poli a potvrďte ji klávesou ENTER. Objeví se šipka u názvů datových polí. Stiskem klávesy ENTER rozbalíte příslušné menu. Výběr proveďte kurzorovou klávesou a potvrďte volbu stiskem klávesy ENTER.

7 druhy datových polí stránky Mapa Bod v cíli trasy poslední bod trasy; Bod v příštím cíli další bod na trase; Dílčí trasa celková trasa od posledního vynulování trasového počítače; Do kurzu směr pohybu zpět na trasu; Kurz požadovaná trasa z aktuálního bodu k cíli; Od kurzu vzdálenost odchýlení od kurzu; Zbývající vzdálenost zbývající vzdálenost trasy do cíle. seznam datových polí

8 měření vzdálenosti Nad stránkou Mapa stiskněte tlačítko MENU. Kurzorovou klávesou se přesuňte na volbu Mereni vzdalenosti a stikněte klávesu ENTER. Tímto způsobem ů aktivujete t funkci měření vzdálenosti. změřená vzdálenost Přesuňte se na první bod, od kterého chcete začít měřit vzdálenost kurzorovou klávesou a stiskněte ENTER. Pak se přesuňte do druhého bodu. Vzdálenost se bude zobrazovat v pravém horním rohu displeje. Pro ukončení měření stiskněte klávesu QUIT. aktivovaná funkce měření vzdálenosti

9 zapínání/vypínání kladu listů Nad stránkou Mapa stiskněte tlačítko MENU. Kurzorovou klávesou se přesuňte na volbu Vypnout oznaceni listu a stiskněte ě klávesu ENTER. Tímto způsobem odstraníte popisy na mapě, které Vám bá brání ve snadnější čitelnosti mapy. Zapnutí kladu listu se provádí stejným způsobem jako vypnutí. vypnutý klad listů zapnutý klad listů

10 zobrazení/vypnutí map Zobrazení nebo skrytí uložených map je určeno pro lepší orientaci v mapě. Pro zobrazení voleb stiskněte ě klávesu MENU. Kurzorovou klávesou vyberte volbu nastaveni mapy. Klávesou ENTER volbu potvrďte. Kurzorovou klávesou se přesuňte na předposlední ikonu Informace. mapové informace Kurzorovou klávesou se nastavte na požadovanou mapu a klávesou ENTER označte/odznačte požadovanou mapu. Klávesou QUIT se vrátíte na stránku Mapa.

11 Nastavení: elektronický kompas Stiskněte a delší dobu (2-3 vteřiny) podržte klávesu PAGE. Kompas se tímto způsobem zapne nebo vypne. V případě vypnutí el. kompasu jsou využívána data z družic. Zapnutí el. kompasu výrazně snižuje životnost baterií. Přístroj je třeba držet vodorovně pro co nejlepší přesnost. Pokud tomu tak není, nebo pokud není přístroj správně kalibrován, zobrazuje se pod kompasem nápis Drz Vodor. stránka Kompas ukazatel kurzu indikuje směr pohybu a vzdálenost, okterouse uživatel odchýlil od trasy

12 nastavení rychlosti a času pro zapnutí/ vypnutí kompasu V Hlavním menu se přesuňte na ikonu Setup a stiskněte klávesu ENTER. Kurzorovou klávesou označte ikonu Smer pohybu a opět stiskněte ENTER. Kurzorovou klávesou se přesuňte na pole Pouzit el. kompas pokud bude nizsi a stiskněte ENTER. Na numerické klávesnici zadejte hodnotu rychlosti. Pro nastavení časové odezvy kurzorovou klávesou nalistujte položku pro vice nez a stiskněte ENTER. Vyberte požadovaný čas a potvrďte klávesou ENTER. nastavení a aktivace kompasu nastavení rychlosti

13 kalibrace elektronického kompasu Kalibrace by se neměla provádět ve vnitřních prostorách a je vhodné přístroj kalibrovat i po vložení nových baterií. Přesnost kalibrace je snížena pokud: nedržíte přístroj vodorovně, jsou poblíž objekty generující magnetické pole (např.: :auta či budovy). Kalibrace elektronického kompasu: nad stránkou Kompas stiskněte tlačítko MENU. Kurzorovou klávesou zvýrazněte položku kalibrace kompasu a stiskněte ENTER. Dále postupujte p podle instrukcí na displeji přístroje. Pro návrat na stránku Kompas stiskněte ENTER.

14 použití elektronického kompasu Volby navigace pomocí kompasu: Ukazatel směru zobrazuje směr k Vašemu cíli, Ukazatel ate kurzu u zobrazuje odchylku Vašeho směru od směru, kterým se k cíli dostanete. Tyto volby jsou přepínatelné v nabídce Menu stránky Kompas. směrový kurzor vždy ukazuje směr k cíli z aktuální pozice Měřítko ukazatel kurzu indikuje směr pohybu a vzdálenost, o kterou jste odchýleni od trasy

15 použití elektronického e o kompasu nad stránkou Kompas stiskněte tlačítko MENU. Kurzorovou klávesou zvýrazněte položku Zadej smer a jdi a stiskněte ENTER. Zaměřte přístroj na cílový bod a dejte jej j do jedné roviny s Vaším okem a šipkou na přístroji. Stiskněte ENTER pro aktivaci funkce Uzamkni smer. Zvolte Nastav kurz stiskněte klávesu ENTER pro návrat na stránku Kompas. Můžete se navigovat podle šipky, která Vám ukazuje směr nebo: Místo volby Nastav kurz zvolte Projektovani bodu. Tato volba umožňuje posunout Vaši pozici o určitou vzdálenost a navigovat se k tomuto virtuálnímu bodu, který je odrazem Vaší aktuální pozice posunuté o zadaný azimut. Volbou Navig se zobrazí stránka Mapa a spustí se navigace k tomuto projektovanému bodu.

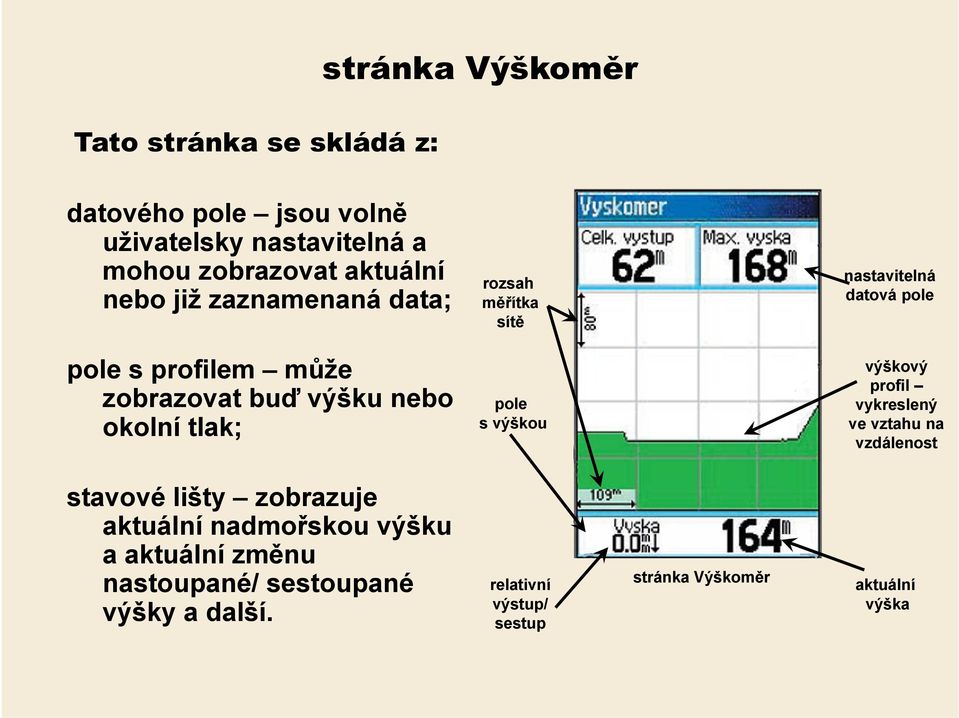

16 Tato stránka se skládá z: stránka Výškoměr datového pole jsou volně uživatelsky nastavitelná a mohou zobrazovat aktuální nebo již zaznamenaná data; rozsah měřítka sítě nastavitelná datová pole pole s profilem může zobrazovat buď výšku nebo okolní tlak; pole s výškou výškový profil vykreslený ve vztahu na vzdálenost stavové lišty zobrazuje aktuální nadmořskou výšku a aktuální změnu nastoupané/ sestoupané výšky a další. relativní výstup/ sestup stránka Výškoměr aktuální výška

17 kalibrace Výškoměru GPSmap 60CS využívá barometrického tlaku pro určení nadmořské výšky bodu. Tlak se v každém místě průběžně mění, je tedy nutné Výškoměr ě kalibrovat pro dosažení vyšší přesnosti. Ruční č kalibrace výškoměru: ě Nad stránkou Výškoměr klávesou MENU zobrazte volby. Kurzorovou klávesou vyberte funkci Kalibrace vyskomeru a stisknete ENTER. A dále postupujte podle instrukcí na displeji. Vybrané volby potvrďte klávesou ENTER. V případě, že neznáte požadované hodnoty tlaku a výšky použijte hodnotu výšky z GPS. kalibrace pomocí výšky kalibrace pomocí tlaku

18 kalibrace Výškoměru pomocí GPS Na stránce Hlavní menu se kurzorovou klávesou se přesuňte na ikonu Nastaveni a stikněte klávesu MENU. Kurzorovou klávesou označte ikonu Vyskomer a opět stiskněte ENTER. Zvýrazněte pole Autokalibrace a stiskněte ENTER. Volba Zap. znamená, že výška je korigovaná přes signál GPS. Požadovanou volbu potvrďte stiskem klávesy ENTER. Pole Mod barometru má volby: Promenna vyska používá se, jetliže se pohybujete. Konstant. vyska používá se, pokud se nalézáte stále na jednom místě a výškoměr pak funguje jako klasický barometr. Výšková data v tomto režimu nejsou zaznamenávána. Zpět se vrátíte pomocí klávesy QUIT. stránka nastavení výškoměru

19 stránka Uložit bod Pro uložení aktuální pozice do bodu z jakékoliv stránky: Stiskněte a podržte klávesu MARK zobrazí se stránka Uložit bod. Pro přiřazení jiného symbolu se kurzorovou klávesou přesuňte na pole vlevo od názvu bodu. Kurzorovou klávesou se přesuňte na název bodu a stiskněte ENTER. Zobrazí se Vám on- screen klávesnice. Pomocí kurzorové klávesy a klávesy ENTER napište jméno nového bodu. Pro potvrzení opět stiskněte ENTER. tabulka symbolů pro body Stiskem klávesy ENTER vyvoláte nabídku ikon. Zvolte nový symbol a potvrďte klávesou ENTER. Pro uložení bodu zvolte tlačítko OK OK jinak stiskněte klávesu QUIT. stránka zaznamenání bodu

20 další možnosti uložení bodu Vytvoření bodu při procházení mapy Nad stránkou Mapa se kurzorem přesuňte na požadovaný bod mapy, který chcete uložit. Pro zobrazení informací o bodu stiskněte ENTER. Na zobrazené stránce se přesuňte na tlačítko Uloz a stiskněte ENTER. Pokud k bodu nebude žádná dostupná mapová informace, zobrazí se zpráva Zde nejsou dostupne mapove informace. Chcete zde vytvorit bod?. Zvolením Ano a stiskem ENTER se přesunete na stránku s uložením bodu. Zprůměrování ů pozice bodu během delšího časového úseku Na stránce Uložit bod zvolte položku Prum.. Průměrování bude automaticky spuštěno. Pro ukončení stiskněte ENTER.

21 editace bodu Editace bodu: Stiskněte klávesu FIND pro vyhledání příslušného bodu. Vyberte ikonu Body a potvrďte klávesou ENTER. Pomocí on-screen klávesnice proveďte požadované změny. Stiskem klávesy QUIT stránku opustíte a data uložíte.

22 posun bodu Stiskněte klávesu FIND pro vyhledání příslušného bodu. Vyberte ikonu Body a potvrďte klávesou ENTER. Zvýrazněte volbu Mapa Mapa potvrďte klávesou ENTER. Přesunete se na stránku Mapa. Stiskněte opět ENTER. U bodu se objeví nápis Move. Kurzorovou klávesou přesuňte ř bod na jiné místo a potvrďte je klávesou ENTER. nová pozice posouvání bodu původní pozice

23 menu Vyhledávání Nabídka klávesy FIND umožňuje vyhledávat podle témat: Body, Mesta, Sjezdy Sjezdy nejbližší exit na dálnici, Posledni nalezene posledních 50 hledaných bodů, Nemocnice, Vse POI (Point Of Interest) body zájmu (restaurace, ubytování atd.), další podle nahraných dat. Pro snadnější vyhledávání jsou zde tyto fce: najdi podle jmena pro body, najdi nejblizsi pro body, vyber symbol pro body, zmena pocatku posunutí kurzoru na jinou mapu, od které začne vyhledávat, nejblizsi obsahujici nález musí obsahovat zadané slovo, uzsi hledani např.: pro skupiny Ubytování, Jídlo&Pití atd.

24 používání prošlých tras Prošlá trasa vytváří nad mapou elektronický záznam tak, jak se pohybujete, tzv. tracklog. Ten obsahuje informace o bodech trasy včetně času, pozice, výšky a hloubky. zaplnění paměti Zaznamenává pohyb v čase a ukládá jej. Měří území, kterým jste trasu obešli. Dokáže Vás vést zpět po trase, tak jak jste ji prošli. stránka Prošlé trasy s uloženým tracklogem

25 vytvoření tracklogu Stiskněte dvakrát po sobě tlačítko MENU. Zobrazí se Hlavní menu. Kurzorovou klávesou se přesuňte na ikonu Prosle trasy a stikněte klávesu ENTER. Vyberte tlačítko Nastaveni a stiskněte ENTER. Volba Prepis pri plne určuje, zda se mají při plné paměti začít přepisovat stará data novějšími či nikoliv. Zvýrazněte volbu Zpusob zaznamu a stiskněte ENTER. Touto volbou určíte způsob zaznamenávání bodů z hlediska času, vzdálenosti nebo automaticky. Podle zvolené možnosti ve volbě Zpusob zaznamu zvolte v následující volbě příslušný interval hustoty záznamu. Po nastavení záznamu trasy stiskněte tlačítko QUIT. nastavení tracklogu

26 uložení prošlé trasy Na stránce Prošlé trasy se přesuňte na tlačítko Ulož a stikněte ENTER. Objeví se zpráva Chcete uložit cely zaznam?. Volbou Ano se trasa uloží. Po odmítnutí tlačítkem Ne se zobrazí Mapa s trasou a zprávou zadejte pocatek pro ulozeni prosle trasy. Kurzorovou klávesou se přesuňte do bodu na trase, od kterého ji chcete uložit a stiskněte ENTER. Podle instrukcí zadejte koncový bod pro uložení prošlé trasy a stiskněte ENTER. Objeví se okno Uklada pr.tr., po kterém se objeví stránka Uloz. prosla trasa. zobrazení tracklogu na Mapě uložení tracklogu

27 profil prošlé trasy Na stránce s uloženou prošlou trasou stiskněte MENU. Zobrazí se volba Vyskovy profil. Stiskněte ENTER pro potvrzení volby. Začátek a konec trasy je označen praporkem. Pravou stranou kurzorové klávesy se lze pohybovat po jednotlivých bodech. V jakémkoliv bodě po stisku klávesy ENTER se bod zobrazí nad Mapou. Pokud stisknete MENU nabídnou se Vám další volby: Meritk. rozsah a Skryj symboly. stránka profilu trasy

28 navigace zpět po trase Na stránce s uloženou prošlou trasou se přesuňte na tlačítko Naviguj zpet a stiskněte ENTER. Zobrazí se sránka Naviguj zpet. Trasa se stránkou Mapa, nad kterou bude tracklog vykreslen. Budete dotázáni na bod, ke kterému se chcete vrátit. Vyberte příslušný bod a stiskněte ENTER. Zvolte metodu navigace: Sleduj silnici pro využití existujících silnic, Sleduj trasu pro návrat po Vaší trase. Po potvrzení zvolené navigace klávesou ENTER aktivujete navigaci. Vh horní íčásti obrazovky se zobrazí informace o příští odbočce. Pro ukončení zpětné navigace stiskněte MENU a zvolte Ukonci navigaci. stránka TrackBack

29 vytvoření Trasy V Hlavním menu zvolte ikonu Trasy. Objeví se stránka Trasy s volbami Nova, Aktivni a seznam uložených tras. Kurzorovou klávesou zvýrazněte tlačítko Nova a stiskněte ENTER. Zobrazí se prázdná stránka s aktivním polem <Pristi bod>. Stiskněte ENTER pro aktivaci funkce Vyhledávání. Použijte menu vyhledávání pro nalezení vhodného bodu, zobrazte jeho stránku a aktivujte tlačítko Použij a stiskněte ENTER. Bod se zapíše do seznamu odboček trasy. Obdobným způsobem doplňte ostatní body trasy. Sti k QUIT k čít l žít t d b Stiskem QUIT ukončíte a uložíte trasu do seznamu nebo zvýrazněte tlačítko Naviguj a stiskněte ENTER pro spuštění navigace.

30 metody navigace do cíle Přímá navigace ze zvoleného bodu k aktuální pozici. přímá navigační linie Ruční výpočet podle bodů zadaných vyhledávací funkcí. navigace z bodu na bod Autorouting využití silniční sítě. přímá navigace ruční č výpočet č navigace s využitím existujících silnic autorouting

31 navigace po trase Na stránce Trasy vyberte jednu trasu ze seznamu a stiskněte klávesu ENTER. Zvýrazněte funkci Naviguj a stiskněte ENTER pro spuštění navigace. Trasa se objeví na stránce Mapa. Pro zobrazení seznamu odboček použijte funkci Aktivni zobrazení stránky Aktivní trasa. Pro procházení odboček použijte kurzorovou klávesu a tlačítko ENTER. Stránka zobrazuje odbočku, doprovodný navigační text a v dolní části displeje číslo,, které udává, kolikátá je to odbočka z celkového počtu všech odboček trasy. Pro posun seznamem odboček použijte kurzorovou klávesu a pro opuštění stránky klávesu QUIT. Navigaci ukončíte funkcí Ukonci navigaci na stránce Mapa nebo Kompas. náhled na tvar příští odbočky seznam odboček aktivní trasy

32 Děkuji Vám za pozornost
