1 VYUŽITÍ SKENOVACÍHO ELEKTRONOVÉHO MIKROSKOPU S ENERGIOVĚ -DISPERZNÍM MIKROANALYZÁTOREM (SEM-EDX) K IDENTIFIKACI AZBESTOVÝCH VLÁKEN K a r e l L a c h V l a d i m í r M i č k a E d u a r d J e ž o Azbest a jak na něj, Hradec Králové, 5. června

2 Azbest a jeho vlastnosti: Azbest (osinek) je přírodní vláknitý minerál ze skupiny silikátů (např. chryzotil, krocidolit, amosite, aktinolit apod.) Azbest je nehořlavý, odolný vůči působení kyselin a zásad, pevný a ohebný V České republice nejsou žádné doly na těžbu azbestu, práce s azbestem jsou zakázány s výjimkou prací výzkumných, likvidace nepotřebných zásob azbestu, odpadů, prací při jeho zneškodňování. Negativní účinky azbestu na zdraví nespočívají v chemickém působení, ale v mechanickém dráždění citlivých tkání zejména dýchacích orgánů! Onemocnění z azbestu se může projevit až po dlouhé době od prvního kontaktu s azbestem (až v době, kdy nemocný již dlouhou dobu s azbestem nepracuje nebo nepřichází do kontaktu). 2

3 Typy nemocí z azbestu: Azbestóza, hyalinóza plic, karcinom plic, mezoteliom pleury (pohrudnice). Onemocnění vznikají zejména v důsledku profesionální expozice. Zdravotní rizika spojena spíše s dlouhodobou chronickou expozicí než s expozicí akutní Délka vlákna > 5 m Průměr vlákna < 3 m Délka/Průměr vlákna > 3 Azbest je považován za prokázaný lidský karcinogen. 3

4 Výskyt a použití azbestu ve stavebnictví Střešní krytina Eternit a Beronit (barva šedá, černá, červená ) Vlnitá střešní krytina různé velikosti podle vlny (barva šedá, černá, červená, zelená ) Hřebenáče, tvarovky a střešní větrací prvky (různé doplňky ke střešním prvkům) Izolační azbestové šňůry Netkané textilie NETAS Izolační desky ID a IDK Květinové truhlíky a zahradní doplňky různé velikosti a tvaru Tlakové a kanalizační roury a tvarovky tzv. kolena (obvykle šedá barva) Interiérové velkoplošné desky - Dupronit A,B,C, Ezalit A, B,C (přírodní světle šedá barva) Exteriérové a podstřešní desky Dekalit, Lignát, Cembalit, Cempoplat, Unicel (světle šedá barva) Sendvičové desky s polystyrenem Desky Pyral (požárně odolné sendvičové desky s vlnitou hliníkovou fólií v jádru) Desky Izomín, Akumín, Calothermex (tepelně izolační desky) Asfaltové desky ASBIT (obsahují mikromletý azbest) Asfaltové pásy - Aralebit, Bitagit, Cufolbit, Arabit-S, Plastbit (obsahují mikromletý azbest) Nástřikové hmoty Pyrotherm (protipožární nástřiky na ocelové konstrukce) Brzdové obložení v automobilech Zástěny, podložky lokálních zdrojů tepla (např. podložky pod elektrické a plynové vařiče, zástěny ke kamnům na pevná paliva) 4

5 Základní postupy pro vzorkování a vyhodnocování vzorků na SEM se řídí německými technickými předpisy 5

6 Příklady zobrazení referenčních materiálů azbestů Krocidolit Amosite Chryzotil 6

7 EDAX spektra referenčních materiálů azbestů Prvkové složení - Amosite Prvkové složení - Chryzotil Prvkové složení - Krocidolit 7

8 Příklady dodaných vzorků na identifikaci azbestových vláken 8

9 Příklady dodaných vzorků na identifikaci azbestových vláken 9

10 Příklady dodaných vzorků na identifikaci azbestových vláken 10

11 Příklady dodaných vzorků na identifikaci azbestových vláken 11

12 Vlákna azbestu chryzotilu ve stavebním materiálu azbestocementovém potrubí 12

13 Vzorek střešní krytiny červený vlnitý eternit 13

14 Vzorek střešní krytiny červený vlnitý eternit 14

15 Lepenka střešní krytina 15

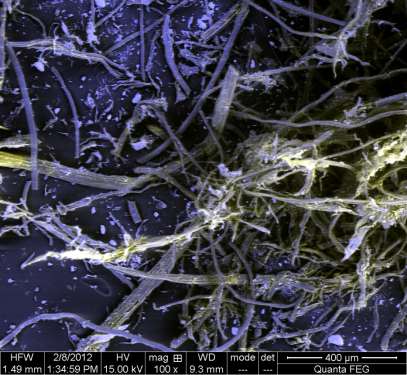

16 Vzorek lepenky po odstranění asfaltové/dehtové matrice 16

17 Vzhled vzorku střešní izolační lepenky 17

18 Vzhled vláken ze střešní izolační lepenky a elementární spektrum 18

19 Vzhled vzorku skelné vaty 19

20 Vzorek syntetického minerálního vlákna skelné vaty 20

21 Vzorek dřevotřísky Vzorky syntetického minerálního vlákna 21

22 Směs organických a azbestových vláken Azbestové vlákno o tloušťce 132nm 22

23 Vznik řetízkových struktur na povrchu membrán (filtrů) 23

24 Identifikace vláken v ovzduší školní prostředí, křída Modrá křída Hnědá křída Bílá křída 24

25 Identifikace vláken v ovzduší školní prostředí, bezprašná křída Červená křída CaCO 3 + CaO Bílá křída CaCO 3 + CaO 25

26 Příklady nalezených vláken na filterch Vlákno TiO 2 Pracovní povzduší - azbestová vlákna (chryzotil, aktinolit, amosite) Vlákno NaCl 26

27 Snaha o přípravu vláken s fyzikálně-chemickými vlastnostmi obdobnými azbestu, ale prokazatelně biologicky odbouratelnými. Minerální vlna Isover 27

28 28

29 Otázka dodržování akreditačních kritérií včetně nezbytné kontroly kvality Laboratoř zajišťuje všechny preventivní a kalibrační kontroly doporučené výrobcem elektronového mikroskopu. Harpur Hill, Buxton, Velká Británie 29

30 30

31 31

32 32

33 33

34 34

35 35

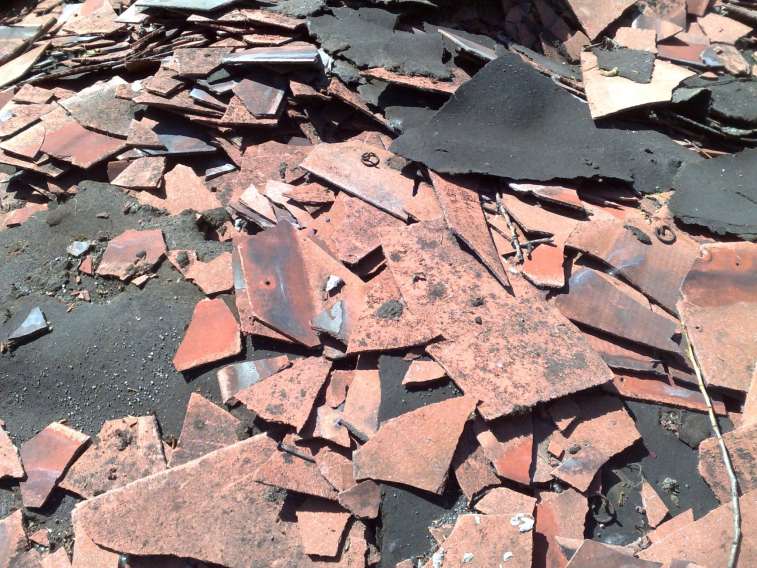

36 Takto rozhodně ne! Urgentní potřeba osvětové práce u obyvatel. 36

37 37
