TECHNICKÁ ZPRÁVA PŘÍLOHA: D

Transkript

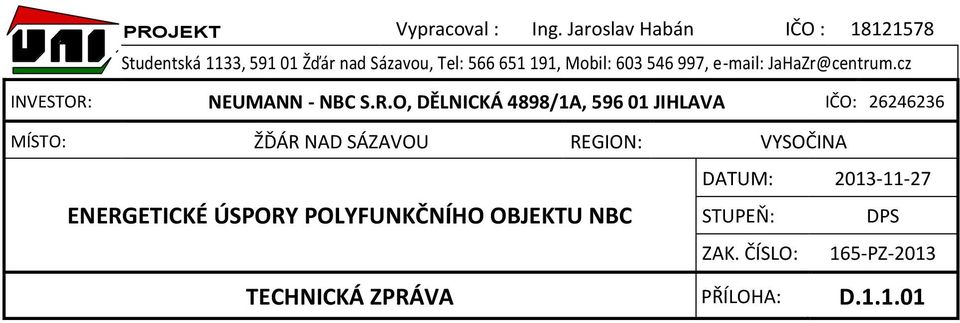

1 PROJEKT Vypracoval : Ing. Jaroslav Habán IČO : Studentská 1133, Žďár nad Sázavou, Tel: , Mobil: , JaHaZr@centrum.cz INVESTOR: NEUMANN - NBC S.R.O, DĚLNICKÁ 4898/1A, JIHLAVA IČO: MÍSTO: ŽĎÁR NAD SÁZAVOU REGION: VYSOČINA DATUM: ENERGETICKÉ ÚSPORY POLYFUNKČNÍHO OBJEKTU NBC STUPEŇ: DPS ZAK. ČÍSLO: 165-PZ-2013 TECHNICKÁ ZPRÁVA PŘÍLOHA: D

2 TECHNICKÁ ZPRÁVA Projektová dokumentace stavby řeší požadavek investora na zpracování projektu energetických úspor obejktu základní školy v městyse Jimramov. Kapacity, užitkové plochy: Zastavěná plocha : 846,00 m 2 Počet podzemních podlaží : 1 Počet nadzemních podlaží : 3 POPIS NAVRŽENÉHO KONSTRUKČNÍHO SYSTÉMU STAVBY Navržené zateplení objektu je řešeno certifikovanými kontaktními zateplovacími systémy (ETICS) s tepelně izolační vrstvou z pěnového polystyrému nebo minerální vaty s konečnou povrchovou úpravou probarvenými tenkovrstvými silikonovými nebo mozaikovými omítkami. Barevné řešení objektu nebude nijak změněno. Původní dřevěná okna s bílým nátěrem budou nahrazena novými plastovými bílého odstínu, členění okenních ani dveřních výplní nebude změněno. V okolí objektu nebudou prováděny žádné vegetační úpravy. Navržené stavební úpravy řeší pouze snížení energetické náročnosti provozu objektu a nemění jeho funkční využití ani vzhled objektu. VÝSLEDEK PRŮZKUMU STÁVAJÍCÍHO STAVU NOSNÉHO SYSTÉMU STAVBY PŘI NÁVRHU JEJÍ ZMĚNY; Stávající nosné konstrukce objektu nevykazují žádné zjevné poruchy ani nadměrné deformace. Navržený kontaktní zateplovací sytém bude kotven do zděných obvodových stěn hmoždinkami, které nijak nenaruší nosnou funkci dotčených konstrukcí. NAVRŽENÉ MATERIÁLY A HLAVNÍ KONSTRUKČNÍ PRVKY; Zemní práce - nebudou žádné prováděny Základy Objekt je založen na základových pásech - nedochází ke změně ani k zásahu do základových konstrukcí. Obvodové nosné stěny Stěnové nosné konstrukce jsou zděné z keramických bloků tloušťky 375 a 450 mm, zvenku i zevnitř jsou opatřeny vápenocementovými omítkami. Soklové zdivo a zdivo vstupu je opatřeno obkladem kabřincovými pásky. Uvolněné části omítky budou odstraněny a vyspraveny vápenocementovou maltou. Obvodové stěny budou z vnější strany zatepleny certifikovaným kontaktním zateplovacím systémem s tepelně izolační vrstvou z pěnového polystyrénu EPS-F, XPS nebo z desek z minerální vaty. Tloušťky tepelných izolací jsou převzaty jako závazné z energetického auditu zpracovaného pro objekt školy. Obvodové stěny proto budou tepelně izolačními deskami tloušťky 140 mm. Součinitel prostupu tepla obvodového zdiva pak dle energetického auditu (EA) bude U <0,228 W/m 2 K. VYPRACOVAL: ING. JAROSLAV HABÁN, AUTORIZOVANÝ INŽENÝR PRO POZEMNÍ STAVBY STRANA 2 (CELKEM 8)

3 Obvodové zdivo přístavby bude z vnější strany zatepleno certifikovaným kontaktním zateplovacím systémem, s tepelnou izolací z expandovaného pěnového polystyrénu EPS-F tloušťky 140 mm s následnou probarvenou silikonovou tenkovrstvou omítkou zrnitost 3 mm, barevný odstín světle šedá dle stávajícího odstínu omítky. Nad východy z budovy bude tepelně izolační vrstva z EPS nahrazena v celé výšce stěn deskami z minerální vaty ve stejné tloušťce 140 mm. V soklových partiích bude namísto tepelné izolace z EPS použit nenasákavý extrudovaný polystyrén XPS v tloušťce 120 mm s mozaikovou omítkou. V přechodu mezi omítkami použít zakládací hliníkový profil. Zdivo vstupu, které je nyní obloženo kabřincovými pásky bude také zatepleno EPS-F tloušťky 140 mm a bude mít fasádní úpravu z mozaikové omítky odstínu okr:hnědá:černá 1:1:1. Skladba konstrukce zateplení: Podklad - Podklad musí být dostatečně rovný, rozdíly větší než + 5 mm je nutné vyspravit vápenocementovou omítkou. Staré zvětralé omítky je třeba oklepat, vyduté části odstranit a vyspravit. Následně je vhodné fasádu umýt a opláchnout tlakovou vodou. U novostaveb je možné systém lepit přímo na nosné neomítnuté zdivo. V tomto případě je však nutné odstranit ze spár vyteklou maltu. Podklad musí být suchý, bez vodního filmu (např. po dešti). Před zahájením montáže tepelně izolačního sytému by měly být též dokončeny veškeré mokré procesy v interiéru objektu (vnitřní omítky, potěry apod.), osazeny okenní a dveřní konstrukce a jejich oplechování. Lepicí stěrka - suchá minerální zušlechtěná směs používaná na lepení a stěrkování polystyrénových desek EPS-F - EPS-F - stabilizované polystyrénové fasádní desky z expandovaného polystyrénu, dolní okraj zateplení lemován soklovým profilem s okapničkou - hliník. - XPS-extrudovaný polystyren R - v místech kde tepelně izolační systém přiléhá až k terénu je nutno použít jako tepelný izolant extrudovaný polystyren, cca cm nad terén - MW - desky z minerální vaty vhodné pro kontaktní zateplovací systémy v prostorech nad východy z objektu Kotvící materiál - hmoždinky - talířové hmoždinky s plastovým trnem. Slouží k mechanickému připevnění tepelně izolačních desek k nosné konstrukci obvodového pláště. Počet hmoždinek viz technické podklady certifikovaného systému. Stěrková vrstva = lepicí stěrka + sklotextilní výztužná síťovina odolná vůči alkáliím Penetrace základní penetrační nátěr - SILIKONOVÁ OMÍTKA - IHNED POUŽITELNÁ TENKOVRSTVÁ PROBARVENÁ OMÍTKA PROVÁDÍ SE V JEDNÉ VRSTVĚ - mozaiková omítka - ihned použitelná tenkovrstvá probarvená omítka provádí se v jedné vrstvě Detaily, lemování lišty, hrany systému, spoje všech výplní otvorů s venkovní i vnitřní omítkou lemovat připojovacími profily - samolepicí APU-lišty z tvrzeného PVC pro vytvoření trvalého a pohyblivého spojení omítek a okenními nebo dveřními otvory. Jako tepelné izolace je použito EPS-F - stabilizované polystyrénové fasádní desky z expandovaného polystyrénu se sníženou hořlavostí tloušťky 140 mm, který je těžce hořlavý "C1" podle ČSN , třída reakce na oheň C. Povrchová úprava silikonová omítka má index šíření plamene po povrchu i s = 0,00 mm/min podle čl. 19 ČSN a rychlost šíření plamene v s = 0,00 mm/min. VYPRACOVAL: ING. JAROSLAV HABÁN, AUTORIZOVANÝ INŽENÝR PRO POZEMNÍ STAVBY STRANA 3 (CELKEM 8)

4 Nad východy z objektu ve svislém pásu šířky východových dveří a na celou výšku objektu neprovádět tepelnou izolaci z pěnového polystyrénu, ale z desek z minerálních vláken, které mají třídy reakce na oheň A1 až B a při požáru se nenatavují a nestékají. Výše uvedený zateplovací systém lze používat k vnějšímu zateplení obvodových stěn do výškové polohy zateplení 22,5 m a to i pro části obvodových stěn, které tvoří požární pásy nebo zasahují do požárně nebezpečného prostoru jiného požárního úseku nebo objektu. Stropní konstrukce Stropní konstrukce nad novou budovou bude zateplena tepelnou izolací z pěnového polystyrénu o tloušťce skládaných vrstev minimálně 180 mm. Zateplení stropu bude provedeno v následující skladbě: - parotěsná izolace - desky pěnového polystyrénu = 180 mm, spáry prostřídat - dřevotřískové desky 2x 12mm = 24 mm - spáry prostřídat + prošroubovat Střešní konstrukce Střešní konstrukce nad vstupním prostorem je jednoplášťová plochá s tepelnou izolací z tuhého pěnového polystyrénu a hydroizolací z živičných pásů, které budou odstraněny a uloženy na skládku. Tepelná izolace střešní konstrukce je řešena z desek z tuhého pěnového polystyrénu uložených ve dvou vrstvách o celkové tloušťce 200 mm. Je předpoklad 100 mm stávající tepelné izolace, na kterou bude uloženo 150 mm nové tepelné izolace z EPS. Po odkrytí konstrukce a ověření současné skladby střešního bude navržená skladba potvrzena nebo změna. Hydroizolační střešní fólie kotvená spolu s TI do betonové podkladní vrstvy Pěnový polystyrén - jedna vrstva 150 mm (stávající živičná krytina odstraněna) Spádový beton B12,5 - tloušťka mm Stávající tepelná izolace - pěnový polystyren - předpokládaná tloušťka 100 mm Železobetonové stropní panely Výplně otvorů Hlavní vstupní dveře do objektu školy jsou navrženy hliníkové konstrukce zasklené bezpečnostním průhledným tepelně izolačním dvojsklem. Dvoukřídlové dveře jsou součástí prosklené stěny. Barevný odstín bílá, součinitel prostupu tepla U = 1,10 W/m2K. Východové dveře z postranního schodiště a zadní východ a veškerá okna jsou navrženy plastové konstrukce zasklené tepelně izolačním dvojsklem - barevný odstín bílá, okna včetně vnějších hliníkových tažených parapetů a vnitřních plastových parapetních desek. Způsob otevírání otevíravé a sklápěcí viz výpis prvků PSV. Klempířské práce Oplechování atik, lemování zdiva a další klempířské prvky budou provedeny z ocelového poplastovaného plechu barevný odstín červenohnědý - dle obdobných prvků na navazující historické budově školy. VYPRACOVAL: ING. JAROSLAV HABÁN, AUTORIZOVANÝ INŽENÝR PRO POZEMNÍ STAVBY STRANA 4 (CELKEM 8)

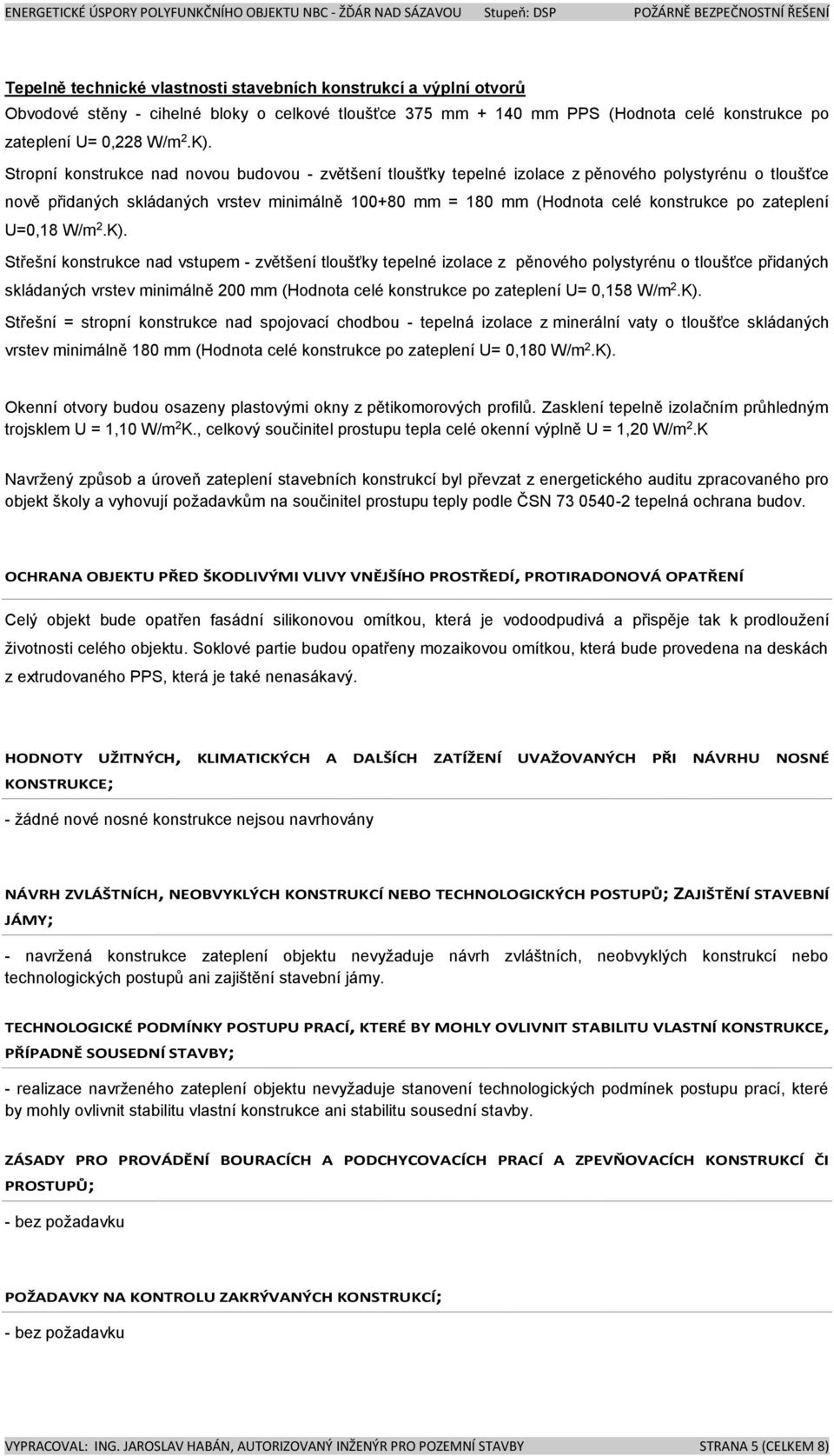

5 Tepelně technické vlastnosti stavebních konstrukcí a výplní otvorů Obvodové stěny - cihelné bloky o celkové tloušťce 375 mm mm PPS (Hodnota celé konstrukce po zateplení U= 0,228 W/m 2.K). Stropní konstrukce nad novou budovou - zvětšení tloušťky tepelné izolace z pěnového polystyrénu o tloušťce nově přidaných skládaných vrstev minimálně mm = 180 mm (Hodnota celé konstrukce po zateplení U=0,18 W/m 2.K). Střešní konstrukce nad vstupem - zvětšení tloušťky tepelné izolace z pěnového polystyrénu o tloušťce přidaných skládaných vrstev minimálně 200 mm (Hodnota celé konstrukce po zateplení U= 0,158 W/m 2.K). Střešní = stropní konstrukce nad spojovací chodbou - tepelná izolace z minerální vaty o tloušťce skládaných vrstev minimálně 180 mm (Hodnota celé konstrukce po zateplení U= 0,180 W/m 2.K). Okenní otvory budou osazeny plastovými okny z pětikomorových profilů. Zasklení tepelně izolačním průhledným trojsklem U = 1,10 W/m 2 K., celkový součinitel prostupu tepla celé okenní výplně U = 1,20 W/m 2.K Navržený způsob a úroveň zateplení stavebních konstrukcí byl převzat z energetického auditu zpracovaného pro objekt školy a vyhovují požadavkům na součinitel prostupu teply podle ČSN tepelná ochrana budov. OCHRANA OBJEKTU PŘED ŠKODLIVÝMI VLIVY VNĚJŠÍHO PROSTŘEDÍ, PROTIRADONOVÁ OPATŘENÍ Celý objekt bude opatřen fasádní silikonovou omítkou, která je vodoodpudivá a přispěje tak k prodloužení životnosti celého objektu. Soklové partie budou opatřeny mozaikovou omítkou, která bude provedena na deskách z extrudovaného PPS, která je také nenasákavý. HODNOTY UŽITNÝCH, KLIMATICKÝCH A DALŠÍCH ZATÍŽENÍ UVAŽOVANÝCH PŘI NÁVRHU NOSNÉ KONSTRUKCE; - žádné nové nosné konstrukce nejsou navrhovány NÁVRH ZVLÁŠTNÍCH, NEOBVYKLÝCH KONSTRUKCÍ NEBO TECHNOLOGICKÝCH POSTUPŮ; ZAJIŠTĚNÍ STAVEBNÍ JÁMY; - navržená konstrukce zateplení objektu nevyžaduje návrh zvláštních, neobvyklých konstrukcí nebo technologických postupů ani zajištění stavební jámy. TECHNOLOGICKÉ PODMÍNKY POSTUPU PRACÍ, KTERÉ BY MOHLY OVLIVNIT STABILITU VLASTNÍ KONSTRUKCE, PŘÍPADNĚ SOUSEDNÍ STAVBY; - realizace navrženého zateplení objektu nevyžaduje stanovení technologických podmínek postupu prací, které by mohly ovlivnit stabilitu vlastní konstrukce ani stabilitu sousední stavby. ZÁSADY PRO PROVÁDĚNÍ BOURACÍCH A PODCHYCOVACÍCH PRACÍ A ZPEVŇOVACÍCH KONSTRUKCÍ ČI PROSTUPŮ; - bez požadavku POŽADAVKY NA KONTROLU ZAKRÝVANÝCH KONSTRUKCÍ; - bez požadavku VYPRACOVAL: ING. JAROSLAV HABÁN, AUTORIZOVANÝ INŽENÝR PRO POZEMNÍ STAVBY STRANA 5 (CELKEM 8)

6 DALŠÍ TECHNICKÉ SPECIFIKACE STANOVÍ PROJEKTANT ODKAZEM NA VEŠKERÉ SOUVISEJÍCÍ ČESKÉ TECHNICKÉ NORMY, POPŘÍPADĚ EVROPSKÉ NORMY VZTAHUJÍCÍ SE KE STAVEBNICTVÍ. TECHNICKÉ NORMY: ČSN Výběr a stavba elektrických zařízení ČSN Zatížení stavebních konstrukcí ČSN Geometrická přesnost ve výstavbě. Základní ustanovení ČSN Geometrická přesnost ve výstavbě. Navrhování geom. přesnosti ČSN Geometrická přesnost ve výstavbě. Podmínky provádění Část 1 - Přesnost osazení ČSN Geometrická přesnost ve výstavbě. Podmínky provádění Část 2 - Přesnost monolitických betonových konstrukcí ČSN Geometrická přesnost ve výstavbě. Kontrola přesnosti. Část 1 - Základní ustanovení ČSN Přesnost geometrických parametrů ve výstavbě. Kontrola stavebních objektů ČSN Provádění zděných konstrukcí ČSN Dřevěné stavební konstrukce. Provádění. ČSN Truhlářské práce stavební ČSN Navrhování klempířských konstrukcí ČSN P ENV ( ) Beton. Vlastnosti, výroba, ukládání a kriteria hodnocení VYHLÁŠKY: Vyhl. č. 337/1997 kterou se vydává katalog odpadů a stanoví další seznamy odpadů (katalog odpadů ) ve znění pozdějších předpisů Vyhl. č. 338/1997 o podrobnostech nakládání s odpady Vyhl. č. 132/ 1998 kterou se provádějí některá ustanovení stavebního zákona Vyhl. č. 268/2009 o obecných technických požadavcích na stavby Vyhl. MH č. 398/2009 o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb ZÁKONY: Zákon č. 17/1992 o životním prostředí ve znění pozdějších předpisů Zákon č. 114/1992 o ochraně přírody a krajiny ve znění pozdějších předpisů Zákon č. 22/1997 o technických požadavcích na výrobky ve znění pozdějších předpisů Zákon č. 125/1997 o odpadech ve znění pozdějších předpisů Zákon č. 183/ 2006 o územním plánování a stavebním řádu - Stavební zákon Zákon č. 309/2006, kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy (zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci) Zákon č. 361/2000 o provozu na pozemních komunikacích a o změnách některých zákonů Zákon č. 458/ energetický zákon Nařízení vlády č. 502/2000 o ochraně zdraví před nepříznivými účinky hluku a vibrací Nařízení vlády č. 101/2005 o podrobnějších požadavcích na pracoviště pracovní prostředí Nařízení vlády č. 362/2005 o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovišti s nebezpečím pádu z výšky nebo do hloubky Nařízení vlády č. 591/2006 o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništi VYPRACOVAL: ING. JAROSLAV HABÁN, AUTORIZOVANÝ INŽENÝR PRO POZEMNÍ STAVBY STRANA 6 (CELKEM 8)

7 SEZNAM POUŽITÝCH PODKLADŮ, NOREM, TECHNICKÝCH PŘEDPISŮ, ODBORNÉ LITERATURY, VÝPOČETNÍCH PROGRAMŮ APOD. Projektová dokumentace podnikatelského záměru byla vypracována na základě následujících podkladů: - polohopisné a výškopisné zaměření dílčí části zájmového území - mapové a polohopisné podklady zpracované zhotovitelem - závěry z jednání mezi projektantem a zadavatelem stavby - projektové podklady poskytnuté objednatelem - zaměření současného stavu - projektové podklady poskytnuté Katastrálním úřadem TECHNICKÉ NORMY: ČSN Tepelná ochrana budov - Část 1: Terminologie ČSN Tepelná ochrana budov - Část 2: Požadavky ČSN Modulová koordinace rozměrů ve výstavbě. Základní ustanovení. ČSN PBS Nevýrobní objekty ČSN PBS Společná ustanovení ČSN PBS Změny staveb ČSN Navrhování, výpočet a posuzování dřevěných stavebních konstrukcí - Obecná pravidla a pravidla pro pozemní stavby ČSN Navrhování střech - Základní ustanovení ČSN Provádění vnějších tepelně izolačních kompozitních systémů (ETICS) ČSN Vnější tepelně izolační kompozitní systémy (ETICS) - Navrhování a použití mechanického upevnění pro spojení s podkladem ČSN Navrhování klempířských konstrukcí VYHLÁŠKY: Vyhl. č. 337/1997 kterou se vydává katalog odpadů a stanoví další seznamy odpadů (katalog odpadů) ve znění pozdějších předpisů Vyhl. č. 338/1997 o podrobnostech nakládání s odpady Vyhl. č. 132/ 1998 kterou se provádějí některá ustanovení stavebního zákona Vyhl. č. 268/2009 o obecných technických požadavcích na stavby Vyhl. MH č. 398/2009 o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb Vyhl. č. 23/2008 o technických podmínkách požární ochrany staveb + vyhláška 268/2011 ZÁKONY: Zákon č. 17/1992 o životním prostředí ve znění pozdějších předpisů Zákon č. 114/1992 o ochraně přírody a krajiny ve znění pozdějších předpisů Zákon č. 22/1997 o technických požadavcích na výrobky ve znění pozdějších předpisů Zákon č. 125/1997 o odpadech ve znění pozdějších předpisů Zákon č. 183/ 2006 o územním plánování a stavebním řádu - Stavební zákon Zákon č. 361/2000 o provozu na pozemních komunikacích a o změnách některých zákonů Zákon č. 458/ energetický zákon NAŘÍZENÍ VLÁDY: Nařízení vlády č. 502/2000 o ochraně zdraví před nepříznivými účinky hluku a vibrací Nařízení vlády č. 101/2005 o podrobnějších požadavcích na pracoviště pracovní prostředí VYPRACOVAL: ING. JAROSLAV HABÁN, AUTORIZOVANÝ INŽENÝR PRO POZEMNÍ STAVBY STRANA 7 (CELKEM 8)

8 Dodržení obecných požadavků pro výstavbu Projektová dokumentace respektuje požadavky vyhlášky 268/2009 o obecných technických požadavcích na stavby. SPECIFICKÉ POŽADAVKY NA ROZSAH A OBSAH DOKUMENTACE PRO PROVÁDĚNÍ STAVBY, PŘÍPADNĚ DOKUMENTACE ZAJIŠŤOVANÉ JEJÍM ZHOTOVITELEM Pro realizaci díla musí být v souladu s 47 zákona č.50/1976 SB ve znění pozdějších předpisů použito pouze materiálů a výrobků zdravotně nezávadných, jejichž vlastnosti budou garantovány výrobci. ZÁVĚR Při realizaci díla je nutno dodržovat informace obsažené v této technické zprávě i poznámkách na jednotlivých výkresech a dbát pokynů výrobců jednotlivých výrobců materiálů dle jejich technologických předpisů. Při podstatném rozporu jednotlivých údajů je nutno si vyžádat vyjádření projektanta v rámci autorského dozoru. Nepodstatné změny díla mohou být provedeny dle požadavků investora specifikovaných v průběhu realizace. Pokud se bude jednat o podstatné změny, musí být projednány s projektantem a stavebním úřadem a musí být povolena změna stavby před dokončením. Projektová dokumentace je zpracována v rozsahu dle přílohy 1 vyhlášky MMR 499/2006 Sb. osobou oprávněnou k projektové činnosti v souladu s 46 podle zákona české národní rady č. 360/1992 Sb o výkonu povolání autorizovaných inženýrů a techniků činných ve výstavbě. Žďár nad Sázavou : 20. září 2013 Vypracoval : Ing. Jaroslav Habán VYPRACOVAL: ING. JAROSLAV HABÁN, AUTORIZOVANÝ INŽENÝR PRO POZEMNÍ STAVBY STRANA 8 (CELKEM 8)
