Animace v 3D je samostatná, velmi rozsáhlá oblast. Nyní tedy představím jen úplné základy, abyste sami mohli trochu experimentovat s animací.

Transkript

1 Základy animace Animace v 3D je samostatná, velmi rozsáhlá oblast. Nyní tedy představím jen úplné základy, abyste sami mohli trochu experimentovat s animací. Track Bar Nejprve aktivujeme lištu, na které se nám celá animace odehrává pod viewportem klikneme na Auto Key. Lišta Track Bar, která prezentuje jednotlivé snímky zčervená. Nyní dáme objekt na místo, odkud chceme, aby jeho pohyb počal, posuneme Time Slider na políčko, kde chceme aby pohyb končil, a posuneme objekt ( v tomto případě do protilehlého kouta). Nyní se můžeme na animaci podívat jednoduše jejím spuštěním přehrávačem nebo posunem Time Slideru po Track Baru. Koule na obrázku přeletí z jednoho rohu do druhého. Pokud chci pohyb udělat složitější, přidám např, pohyb vzhůru. Na políčku 50, čili uprostřed animace, kouli posunu k hornímu okraji viewportu. Po spuštění animace vidím kouli stoupat a klesat, opisující tak půloblouk ( spolu s koulí cestuje i Target světla, proto se světlo za koulí otáčí).

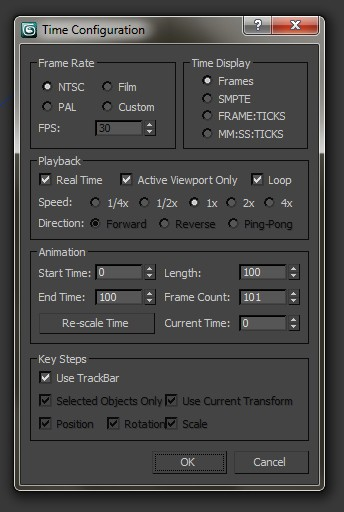

2 Na Track Baru se ná zobrazují klíče Keys u vybraného objektu kde jsme pohyb definovali. V tomto případě políčko 0, 50 a 100. Můžeme s nimi manipulovat posouvat, klonovat (Shift+posun) mazat (pravým klikem a vybrat Delete). Pokud je mi 100 políček málo mohu počet políček změnit přes ikonku Time Configuration (viz. výše). Zde je možné stanovit i rychlost přehrávání. Defaultně je nastaveno 30 políček za sekundu, a zaškrtnuté Loop, což znamená, že se animace bude opakovat ve smyčce. Pkud chceme stávající animaci rozložit na delší čas, použijeme Re-Scale Time. Pokud chcete jiné přehrávání - Reverse zpětné, Ping Pong sem a tam, pak odškrtněte Real Time a vyberte. Trajektorie Trajektorie- Trajectories, jsou křivky, které nás informují o pohybu objektů v rámci animace. Je možné je editovat a upravovat. Pro zobrazení trajektorií pod záložkou Motion Panel vpravo nahoře, stiskneme Trajektories. Pro editaci stiskneme Sub-Object. Každý pohyblivý objekt má pochopitelně svoji trajektorii, zobrazuje se ale jen u vybraných objektů. Po aktivaci Sub-Object můžeme křivku trajektorie editovat. Malé tečky odpovídají jednotlivým políčkům - Frames, výraznější body opak znázorňují klíče Keys na časové liště Track Bar (viz. následující obr.).

3 Nyní můžeme klíči na křivce pohybovat pomocí Move Gizmo, přidávat Add Key, Delete Key. Na následujícím obr. Vidíte upravenou trajektorii koule, nicméně trajektorie Targetu světla zůstává neměnná.

4 Co vše se dá animovat Prakticky vše, záleží jen na vaší fantazii. Koule se po cestě může ještě zmenšovat, natahovat, rotovat, proměňovat do jiného objetu pomocí morfu, měnit barvu, může kolem ní sněžit Particle Systems to už znáte, atd. Světla se mohou pohybovat, zhasínat a rozsvěcovat, měnit barvu. Modifikátory Pro objekt přiřadíme modifikátor, v tomto případě Melt. Na začátku animace ponecháme hodnotu Melt Amount na 0, na konci animace přidáme požadovanou hodnotu. Při přehrání animace se objekt pomalu rozpouští. U některých modifikátorů máte možnost přímo zvolit animaci, jako např Noise. Zaškrtneme Animation, Frequences informuje o tom, jak často se v pohyb bude opakovat, Phase - počet políček v animaci. Při přehrání se čajník různě nadouvá. Tento modifikátor je vhodný pro vodní hladiny.

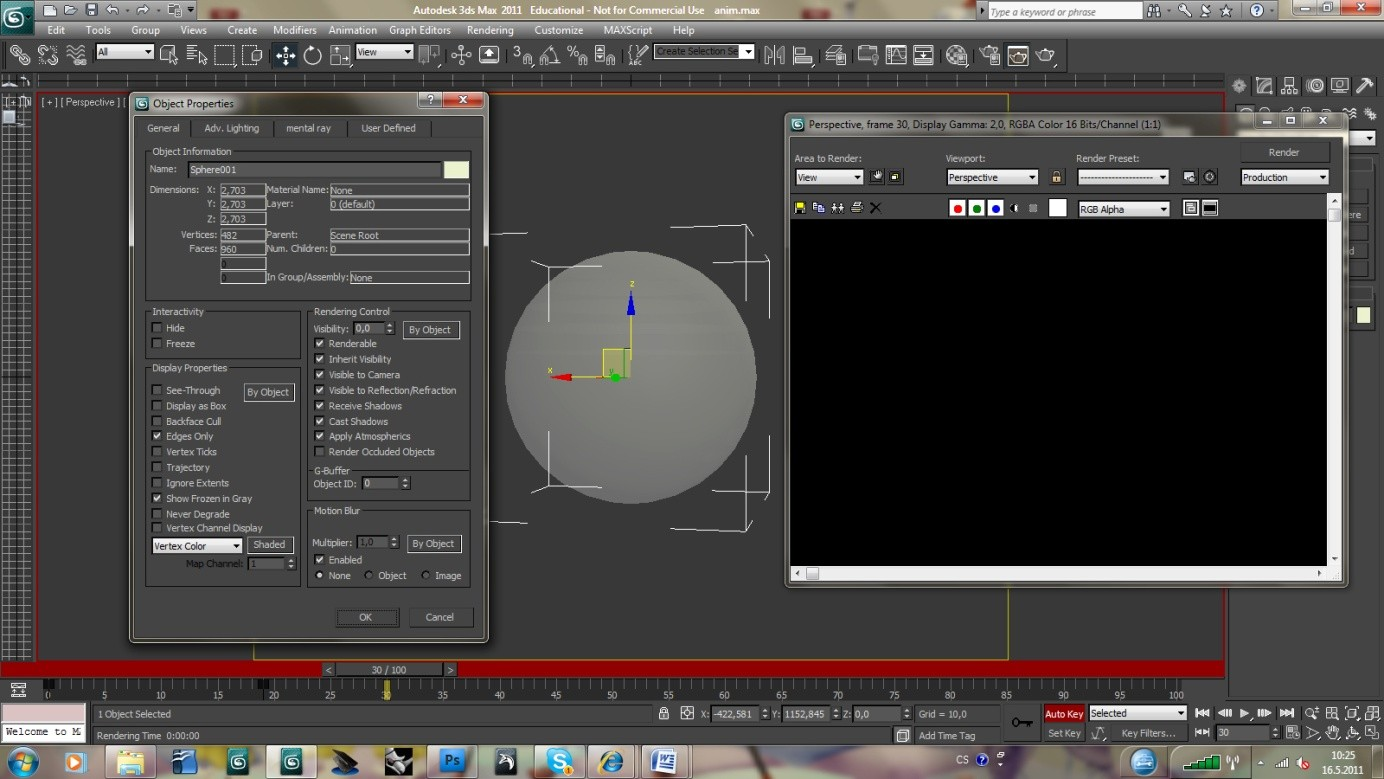

5 Materiál Posunem Time Slideru na požadované políčko vybereme moment, odkdy chceme, aby objekt měnil materiál. Dále posunem na políčko kdy chceme, aby proměna byla ukončena, a přiřadíme další materiál do téhož Material Slotu- na stejné políčko v Material Editoru. Při přehrání se povrch objektu plynule promění. Skrytí objektu v průběhu animace Chceme-li skrýt nějaký objekt během animace, pak mu v požadovaný moment přiřadíme Visibility 0 v Object Properties. Ve viewportu jej stále vidíme průhledný, ale již se nerentuje. Objekt pomalu mizí ze scény. Chceme-li, aby zmizel náhle, pak je třeba vytvořut dva klíče těsně vedle sebe, na jednom Visibility 100 a na druhém 0. Proměna tak proběhne v rozmezí mezi těmito dvěma klíči. Kamery Pokud chcete vytvořit průlety scénou atp. vložte si do scény kameru a animujte její pohyb. Skrze kameru potom sledujete průlet, přibližování atp. Podle záměru volte buď kameru bez Targetu pro průlet např. nebo s Target, má-li být kamera při pohybu fixovaná na nějaký objekt. Doporučuji pracovat s kamerami, přinejmenším si vložit kameru do viewportu, abyste se mohli k záběru do animované scény vždy vrátit. Také se před referováním podívejte, jak vypadá scéna při Safe Frame, abyste měli jasnou představu, co se přesně bude rendrovat.

6 Animace pohybu charakteru Objekty a charaktery s deformovatelným povrchem Pro pohyb charakteru je třeba nejprve třeba jej okostit. Jedná-li se o objekt, který nemá lidskou podobu, chceme třeba, aby se hadice svíjela, nebo plechovka tancovala, pak pod záložkou Systems vybreme Bones. Jedná-li se o charakter s lidskou anatomií, pak vybereme Biped, což je přichystaná kostra ( o to blíže v samostatných materiálech). Nyní je třeba pochopit princip, na kterém se kosti vytváří. Jedna kost je kořen a další na ni navazující vždy ovlivňují kosti pod sebou v hierarchii. Nyní kosti umístíme do válce, stačí tři až čtyři, objektu přiřadíme modifikátor Skin, pod záložkou Add Bones přiřadíme kosti. Nyní při pohybu kostí se deformuje i povrch válce. Pokud se nám nelíbí deformace povrchu, pak doporučuji nejprve zahustit síť objektu, aby se vliv kostí mohl rozložit na více vertexů, nebo editovat vliv kostí rozkliknutím modifikátoru Skin v Modifier Stack Envelope.

7 Nyní vidíte, že se vytvořilo barevné pole vertexů kolem vybrané kosti. Jak je editovat, mrkněte do textového materiálu Skin obálky. Ale stručně: Obálka je pole působnosti kosti, tu můžeme zvětšovat nebo zmenšovat. Pokud ani tato úprava nepostačuje, pak v nabídce Evelopes zaškrtneme Vertices, nyní máme možnost měnit sílu - Weight dosahu pohybu na jednotlivé vertexy. Tuto hodnotu měníme v dialogu Weight Tool přístupným pravým klikem ve viewportu. Pohyb můžeme pochopitelně zaznamenávat v animaci. Rendrování animace Dříve, než se pustíte do rendrování, je třeba mít jistotu, že víme přesně co se bude rentovat. Jednak se podívejte na animaci v Safe Frame, a také si vyrendrujte zkušebně některé políčka z animace nastavíme Slider na požadované políčko a rendrujem. Vyrendruje se jedno okno animace, můžeme tak zkontrolovat, že je v ní vše, co chceme. Pod záložkou Render Setup Common si zvolte které políčka chcete rentovat (můžete animovat samozřejmě jen výsek animace, či jen některá políčka). Dále si nastavte velikost rendru v pixlech (např. odpovídající velikost odpovídající velikosti vašeho monitoru v pixlech) nebo si vyberte přednastavený formát když už máme defaultně nastavené NTSC což je formát 30 políček, pak můžete i při rendrování zvolit tento formát. Dále je potřeba předem definovat jméno souboru a jeho místo a vhodnou komprimaci souboru.

8 Nyní je možné rendrovat vidíte, že se rendruje každé políčko zvlášť. (Pokud rendrujete rozsáhlejší animaci, je dobré ji rendrovat jiným způsobem ukládat si je ve formátu Targa; uloží se nám jednotlivá políčka, která se dále zpracovávají a komprimují. To je pochopitelně náročnější, ale pokud se animace nepovede celá vyrendrovat, pak stačí navázat, tam, kde byla přerušena.) Více informací o animaci najdete v Mistrovství 3dsMax, kterou vam vřele doporučuji při řešení problémů Projekt Studio digitálního sochařství a nových médií reg. č. CZ.1.07/2.2.00/ je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky
