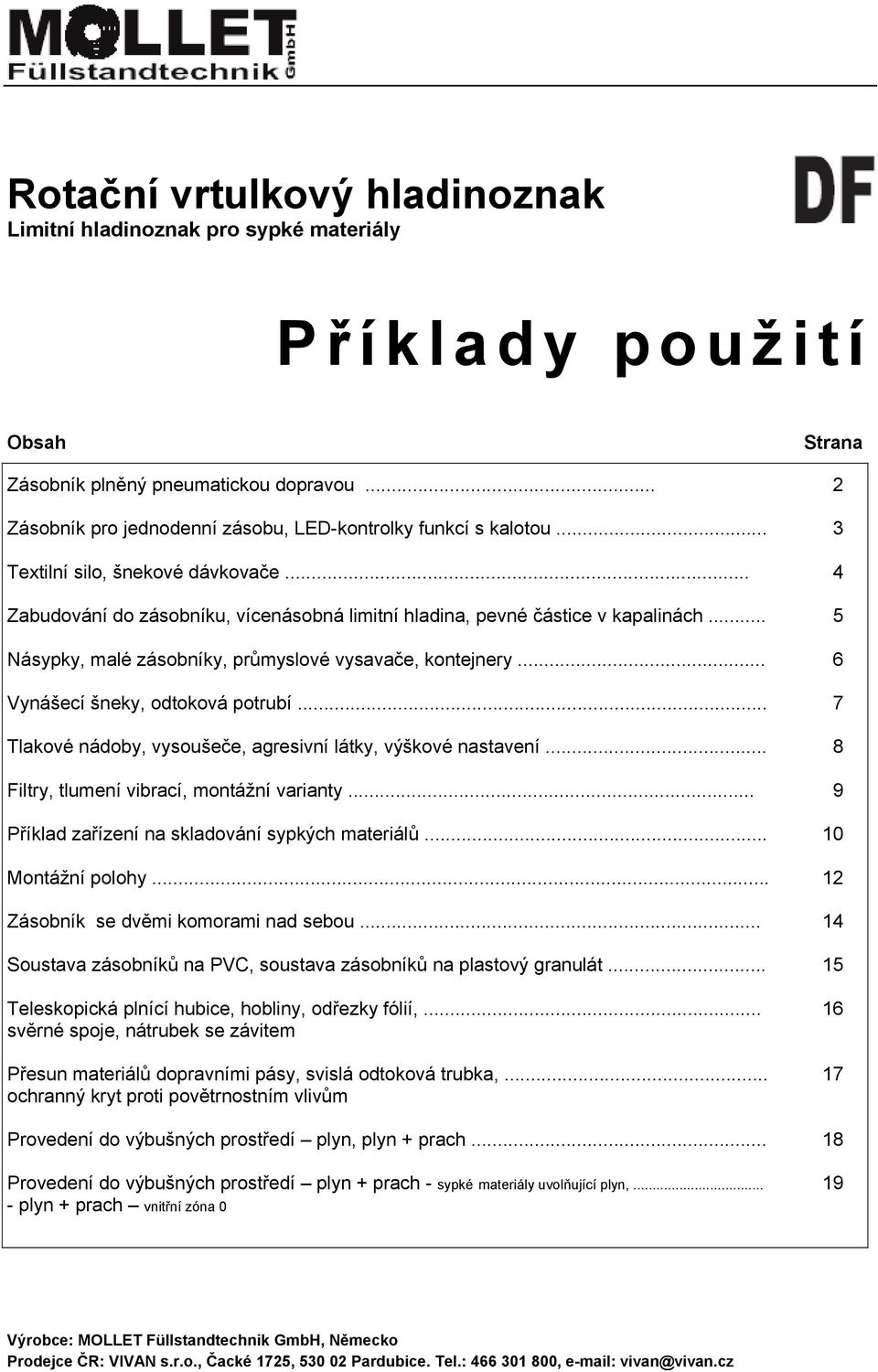

1 P ř íkldy použití Obsh Zásobník plněný pneumtickou doprvou... Zásobník pro jednodenní zásobu, LED-kontrolky funkcí s klotou... Textilní silo, šnekové dávkovče... Zbudování do zásobníku, vícenásobná limitní hldin, pevné částice v kplinách... Násypky, mlé zásobníky, průmyslové vysvče, kontejnery... Vynášecí šneky, odtoková potrubí... Tlkové nádoby, vysoušeče, gresivní látky, výškové nstvení... Filtry, tlumení vibrcí, montážní vrinty... Příkld zřízení n skldování sypkých mteriálů... Montážní polohy... Zásobník se dvěmi komormi nd sebou... Soustv zásobníků n PVC, soustv zásobníků n plstový grnulát... Teleskopická plnící hubice, hobliny, odřezky fólií,... svěrné spoje, nátrubek se závitem Přesun mteriálů doprvními pásy, svislá odtoková trubk,... ochrnný kryt proti povětrnostním vlivům Provedení do výbušných prostředí plyn, plyn + prch... Provedení do výbušných prostředí plyn + prch - sypké mteriály uvolňující plyn,... - plyn + prch vnitřní zón 0 Strn

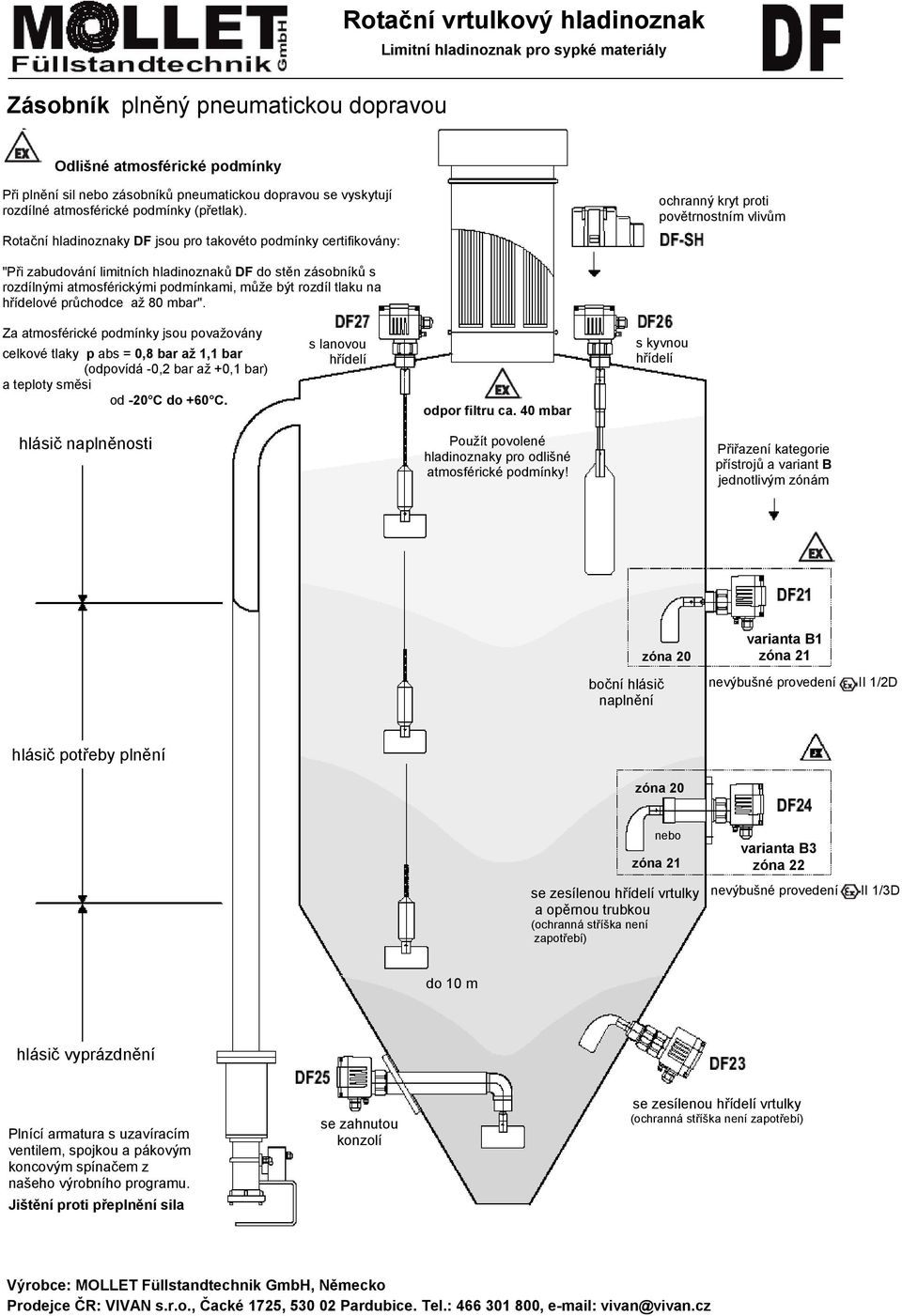

2 Zásobník plněný pneumtickou doprvou Rotční vrtulkový hldinoznk Odlišné tmosférické podmínky Při plnění sil zásobníků pneumtickou doprvou se vyskytují rozdílné tmosférické podmínky (přetlk). Rotční hldinoznky DF jsou pro tkovéto podmínky certifikovány: ochrnný kryt proti povětrnostním vlivům "Při zbudování limitních hldinoznků DF do stěn zásobníků s rozdílnými tmosférickými podmínkmi, může být rozdíl tlku n hřídelové průchodce ž 80 mbr". Z tmosférické podmínky jsou povžovány celkové tlky p bs = 0,8 br ž 1,1 br (odpovídá -0,2 br ž +0,1 br) teploty směsi od -20 C do +60 C. s lnovou hřídelí odpor filtru c. 40 mbr s kyvnou hřídelí hlásič nplněnosti Použít povolené hldinoznky pro odlišné tmosférické podmínky! Přiřzení ktegorie přístrojů vrint B jednotlivým zónám boční hlásič nplnění vrint B1 zón 21 nevýbušné provedení II 1/2D hlásič potřeby plnění zón 21 se zesílenou hřídelí vrtulky opěrnou trubkou (ochrnná stříšk není zpotřebí) vrint B3 zón 22 nevýbušné provedení II 1/3D do 10 m hlásič vyprázdnění Plnící rmtur s uzvírcím ventilem, spojkou pákovým koncovým spínčem z nšeho výrobního progrmu. Jištění proti přeplnění sil se zhnutou konzolí se zesílenou hřídelí vrtulky (ochrnná stříšk není zpotřebí)

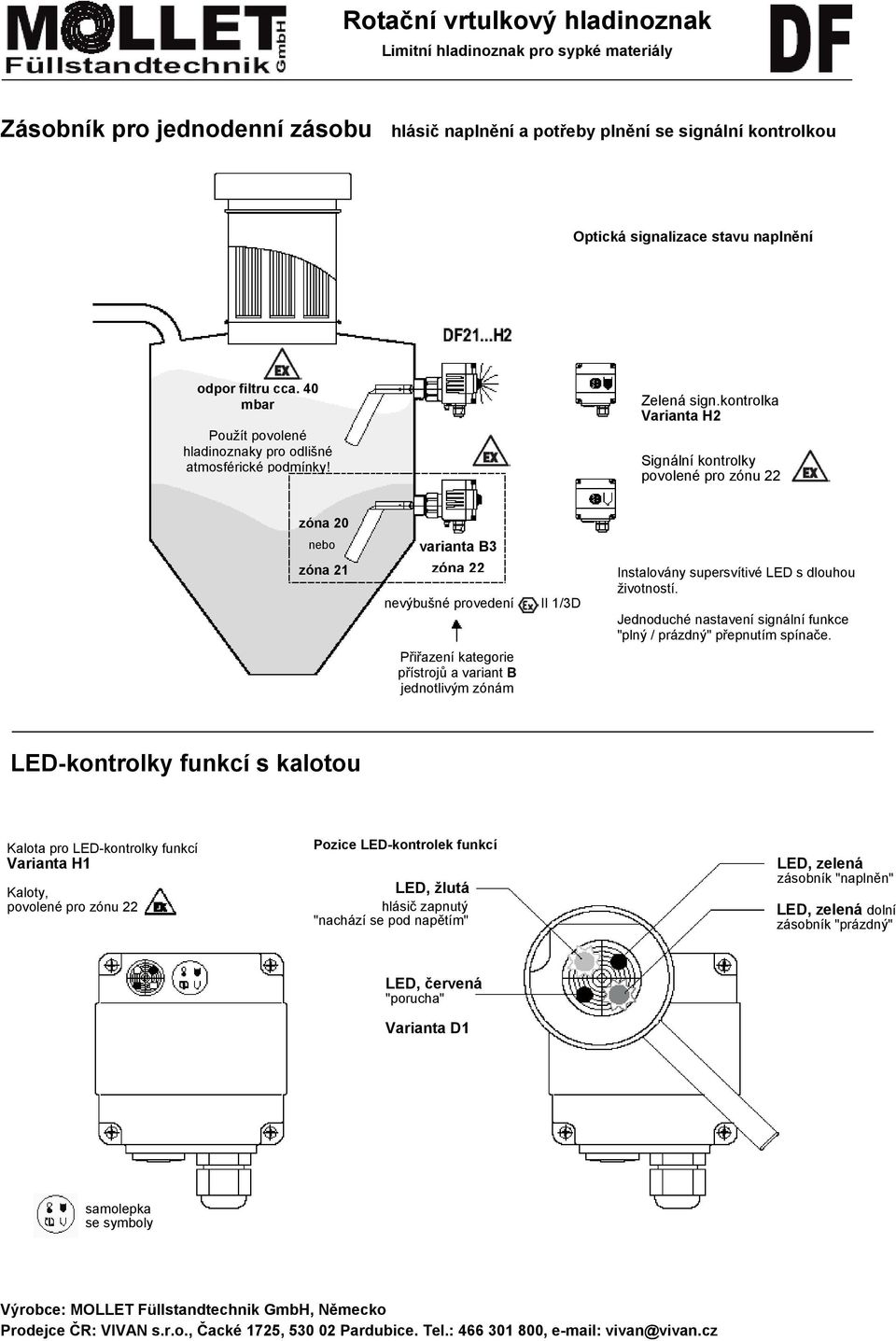

3 Zásobník pro jednodenní zásobu hlásič nplnění potřeby plnění se signální kontrolkou Optická signlizce stvu nplnění odpor filtru cc. 40 mbr Použít povolené hldinoznky pro odlišné tmosférické podmínky! Zelená sign.kontrolk Vrint H2 Signální kontrolky povolené pro zónu 22 zón 21 vrint B3 zón 22 nevýbušné provedení II 1/3D Přiřzení ktegorie přístrojů vrint B jednotlivým zónám Instlovány supersvítivé LED s dlouhou životností. Jednoduché nstvení signální funkce "plný / prázdný" přepnutím spínče. LED-kontrolky funkcí s klotou Klot pro LED-kontrolky funkcí Vrint H1 Kloty, povolené pro zónu 22 Pozice LED-kontrolek funkcí LED, žlutá hlásič zpnutý "nchází se pod npětím" LED, zelená zásobník "nplněn" LED, zelená dolní zásobník "prázdný" LED, červená "poruch" Vrint D1 smolepk se symboly

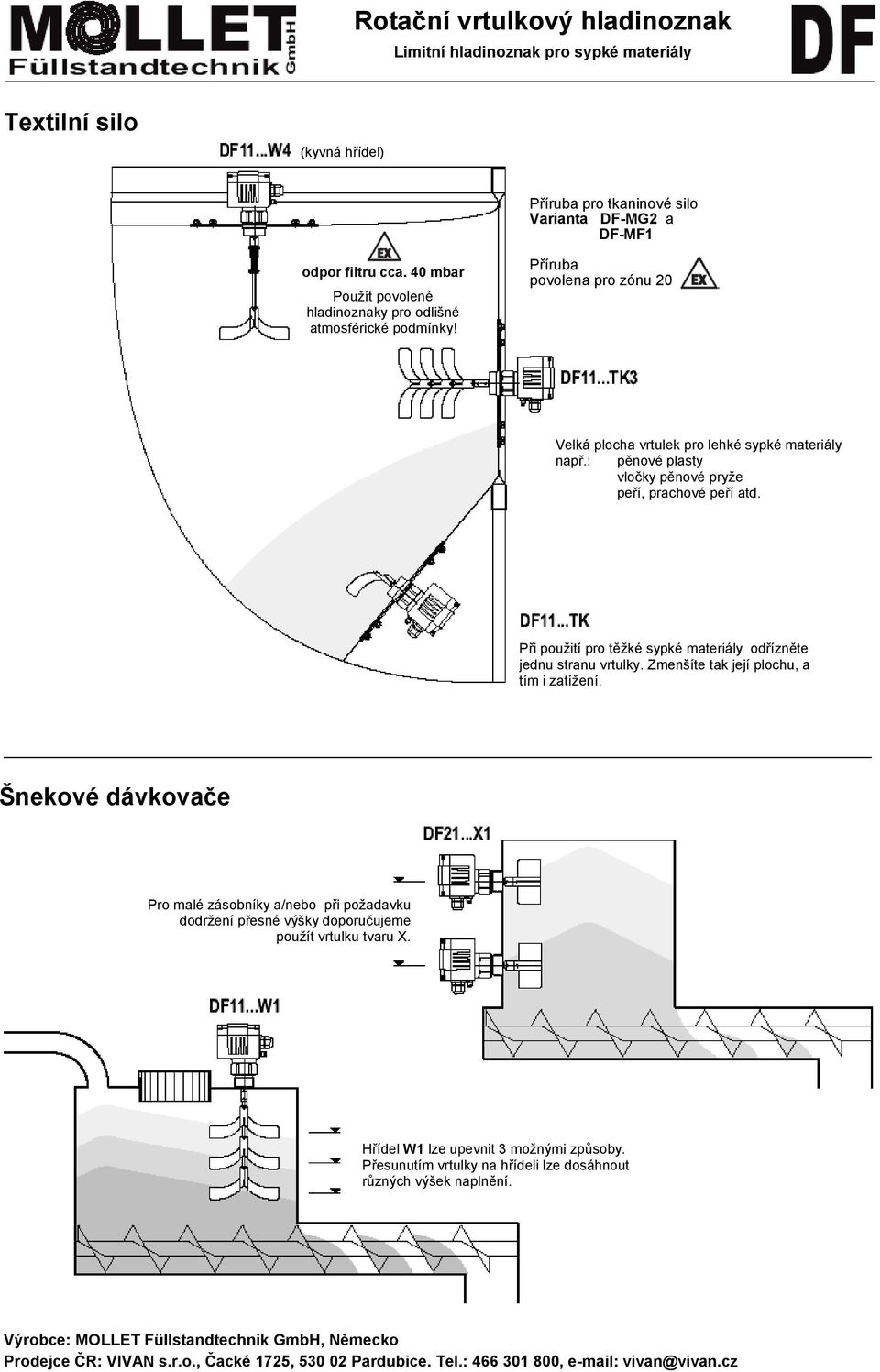

4 Textilní silo (kyvná hřídel) Přírub pro tkninové silo Vrint DF-MG2 DF-MF1 odpor filtru cc. 40 mbr Použít povolené hldinoznky pro odlišné tmosférické podmínky! Přírub povolen pro zónu 20 Velká ploch vrtulek pro lehké sypké mteriály npř.: pěnové plsty vločky pěnové pryže peří, prchové peří td. Při použití pro těžké sypké mteriály odřízněte jednu strnu vrtulky. Zmenšíte tk její plochu, tím i ztížení. Šnekové dávkovče Pro mlé zásobníky / při poždvku dodržení přesné výšky doporučujeme použít vrtulku tvru X. Hřídel W1 lze upevnit 3 možnými způsoby. Přesunutím vrtulky n hřídeli lze dosáhnout různých výšek nplnění.

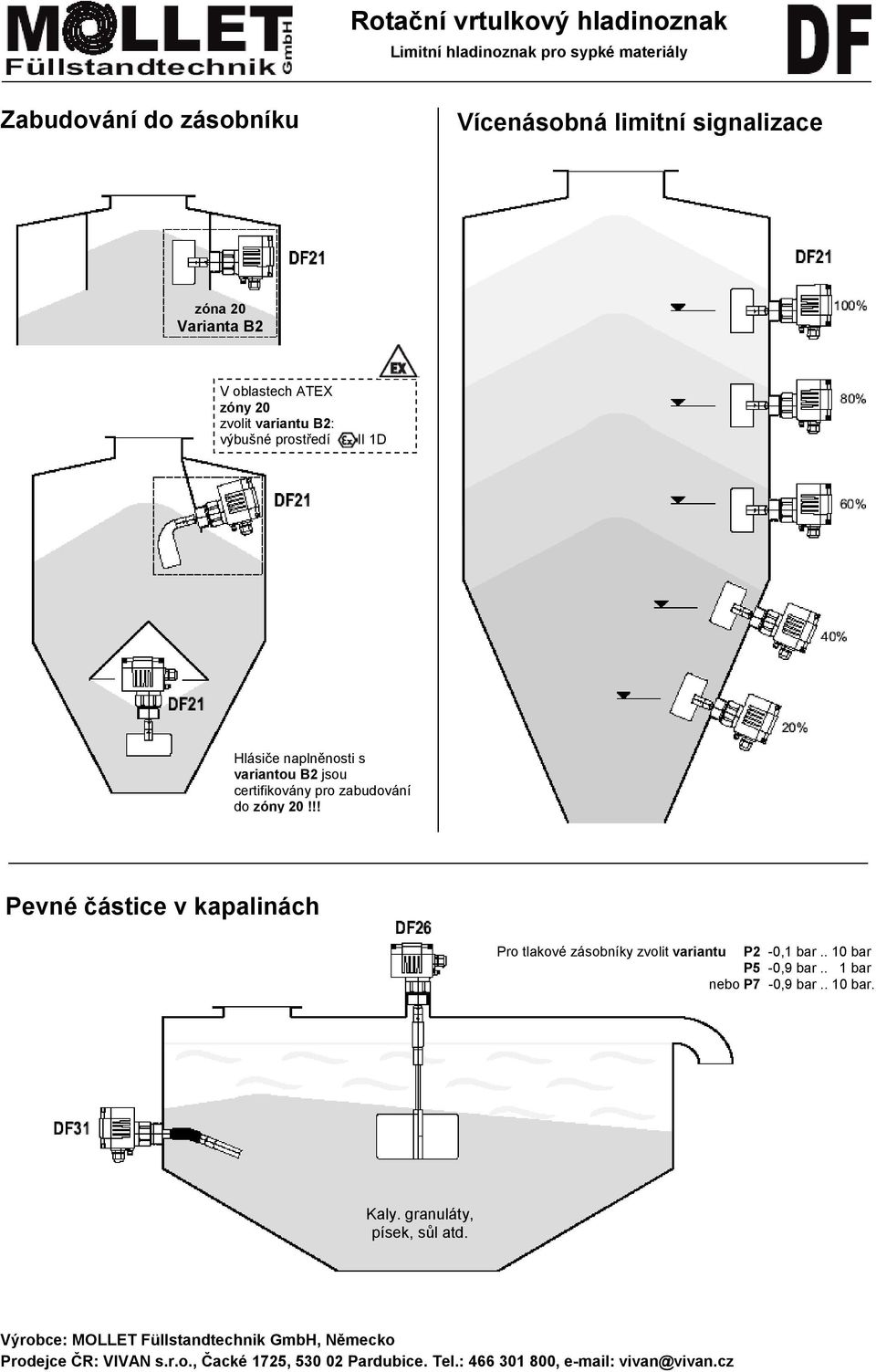

5 Zbudování do zásobníku Vícenásobná limitní signlizce Vrint B2 V oblstech ATEX zóny 20 zvolit vrintu B2: výbušné prostředí II 1D Hlásiče nplněnosti s vrintou B2 jsou certifikovány pro zbudování do zóny 20!!! Pevné částice v kplinách Pro tlkové zásobníky zvolit vrintu P2-0,1 br.. 10 br P5-0,9 br.. 1 br P7-0,9 br.. 10 br. Kly. grnuláty, písek, sůl td.

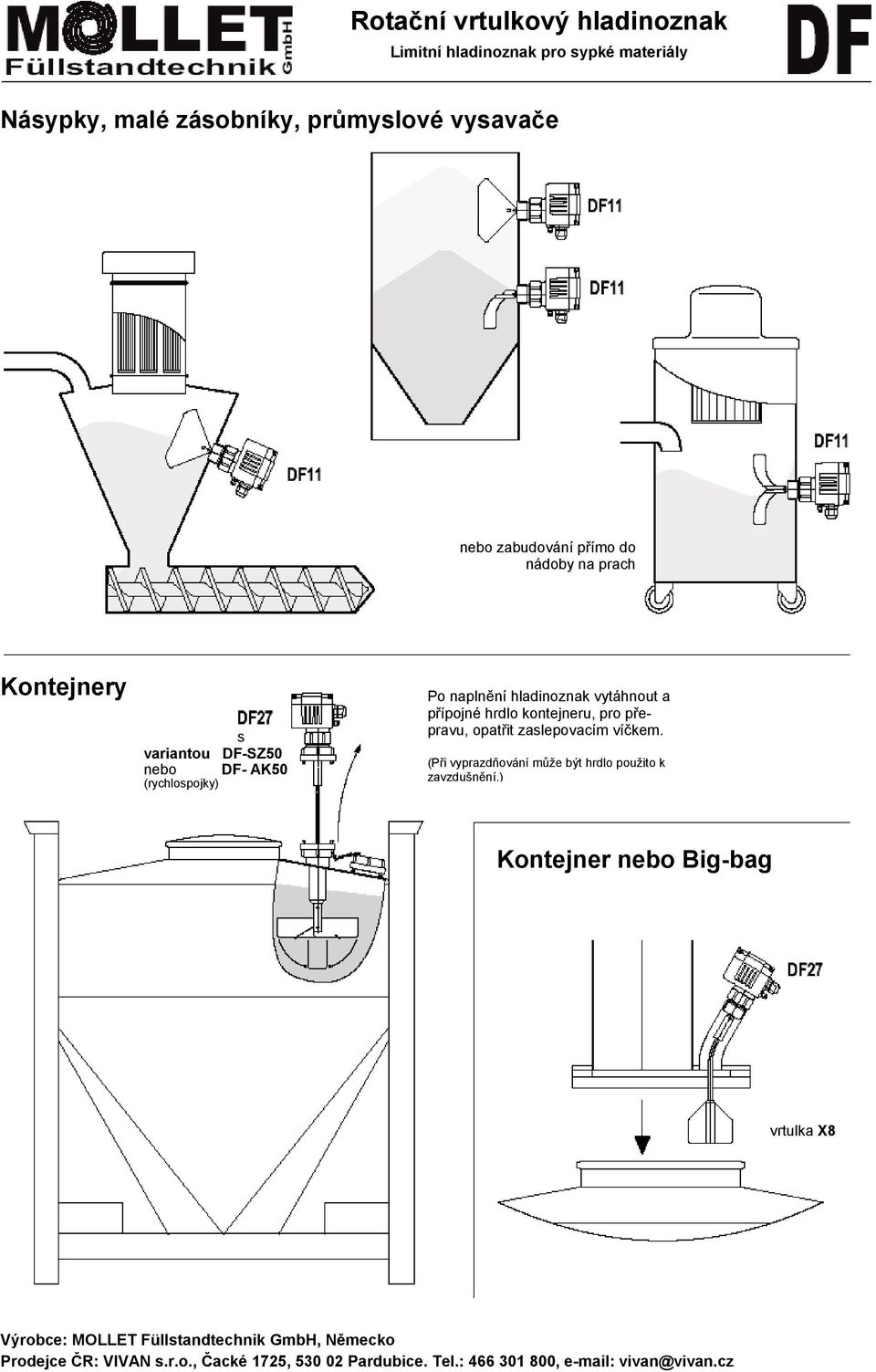

6 Násypky, mlé zásobníky, průmyslové vysvče zbudování přímo do nádoby n prch Kontejnery s vrintou DF-SZ50 DF- AK50 (rychlospojky) Po nplnění hldinoznk vytáhnout přípojné hrdlo kontejneru, pro přeprvu, optřit zslepovcím víčkem. (Při vyprzdňování může být hrdlo použito k zvzdušnění.) Kontejner Big-bg vrtulk X8

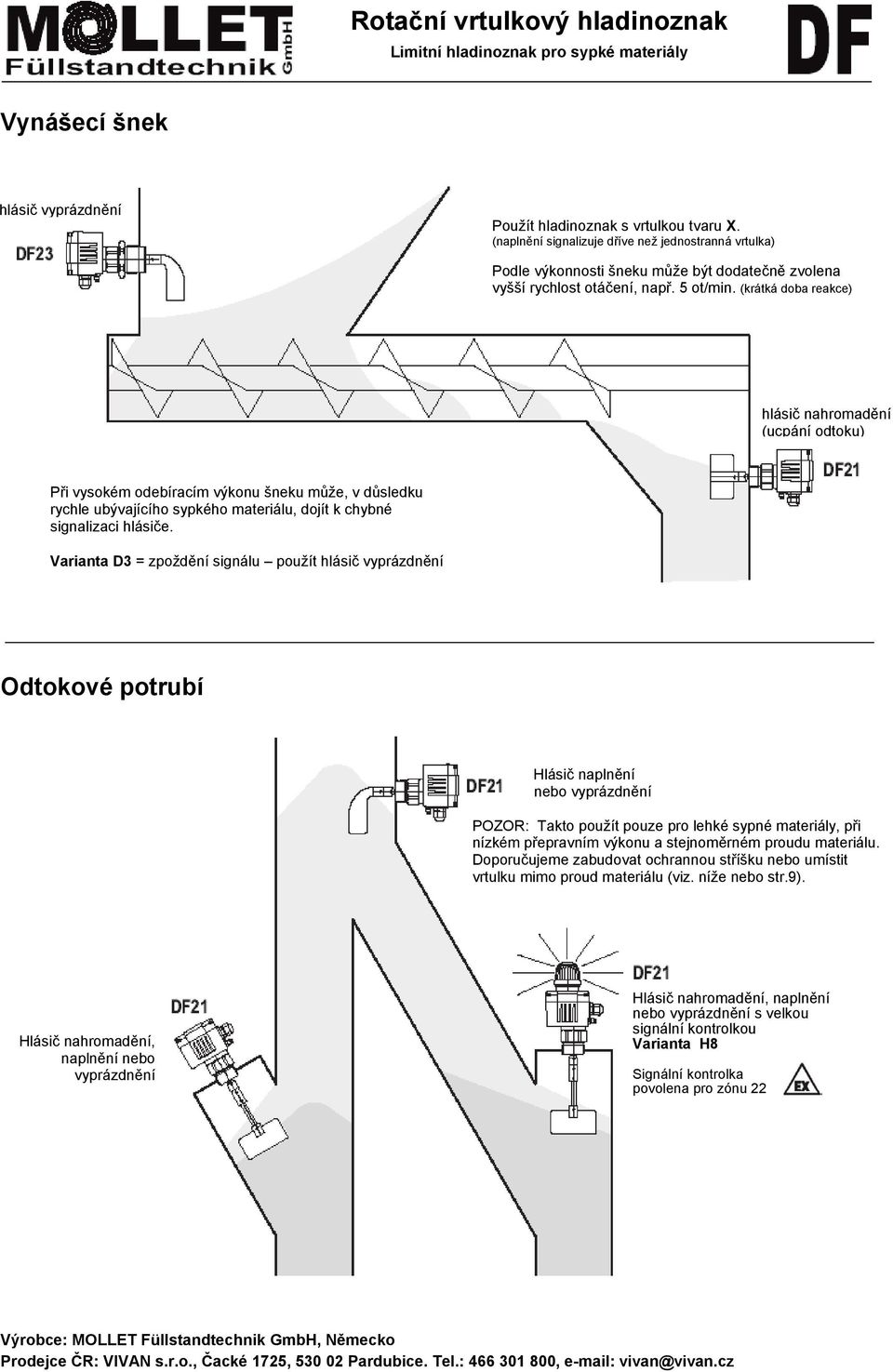

7 Vynášecí šnek hlásič vyprázdnění Použít hldinoznk s vrtulkou tvru X. (nplnění signlizuje dříve než jednostrnná vrtulk) Podle výkonnosti šneku může být dodtečně zvolen vyšší rychlost otáčení, npř. 5 ot/min. (krátká dob rekce) hlásič nhromdění (ucpání odtoku) Při vysokém odebírcím výkonu šneku může, v důsledku rychle ubývjícího sypkého mteriálu, dojít k chybné signlizci hlásiče. Vrint D3 = zpoždění signálu použít hlásič vyprázdnění Odtokové potrubí Hlásič nplnění vyprázdnění POZOR: Tkto použít pouze pro lehké sypné mteriály, při nízkém přeprvním výkonu stejnoměrném proudu mteriálu. Doporučujeme zbudovt ochrnnou stříšku umístit vrtulku mimo proud mteriálu (viz. níže str.9). Hlásič nhromdění, nplnění vyprázdnění Hlásič nhromdění, nplnění vyprázdnění s velkou signální kontrolkou Vrint H8 Signální kontrolk povolen pro zónu 22

8 Tlkové nádoby Sušárny Do prostředí ATEX použít tlkovou ochrnnou spojku Tepelná ochrnná spojk Stndrd PP 00-0,5 br.. 5 br Vrint P1-0,5 br.. 10 br P6-0,9 br.. 10 br Vrint (ATEX) P2-0,1 br.. 10 br P5-0,9 br.. 1 br P7-0,9 br.. 10 br Výbušné prostředí II 1GD / 2GD c IIC T X (použít ovládcí hlvu do výbušného prostředí) Vrint E C E C E C E C E C (vyžádt) lze dodt tké do výbušného prostředí II 1GD / 2GD c IIC T X (použít ovládcí hlvu do výbušného prostředí) Agresivní látky Pro gresivní sypké mteriály / gresivní plyny použít DF31 Výškové přestvení lze dodt tké do výbušného prostředí II 1GD / 2GD c IIC T X (použít ovládcí hlvu do výbušného prostředí) Výškovým přestvením lze nstvit různou výšku hldiny mteriálu.

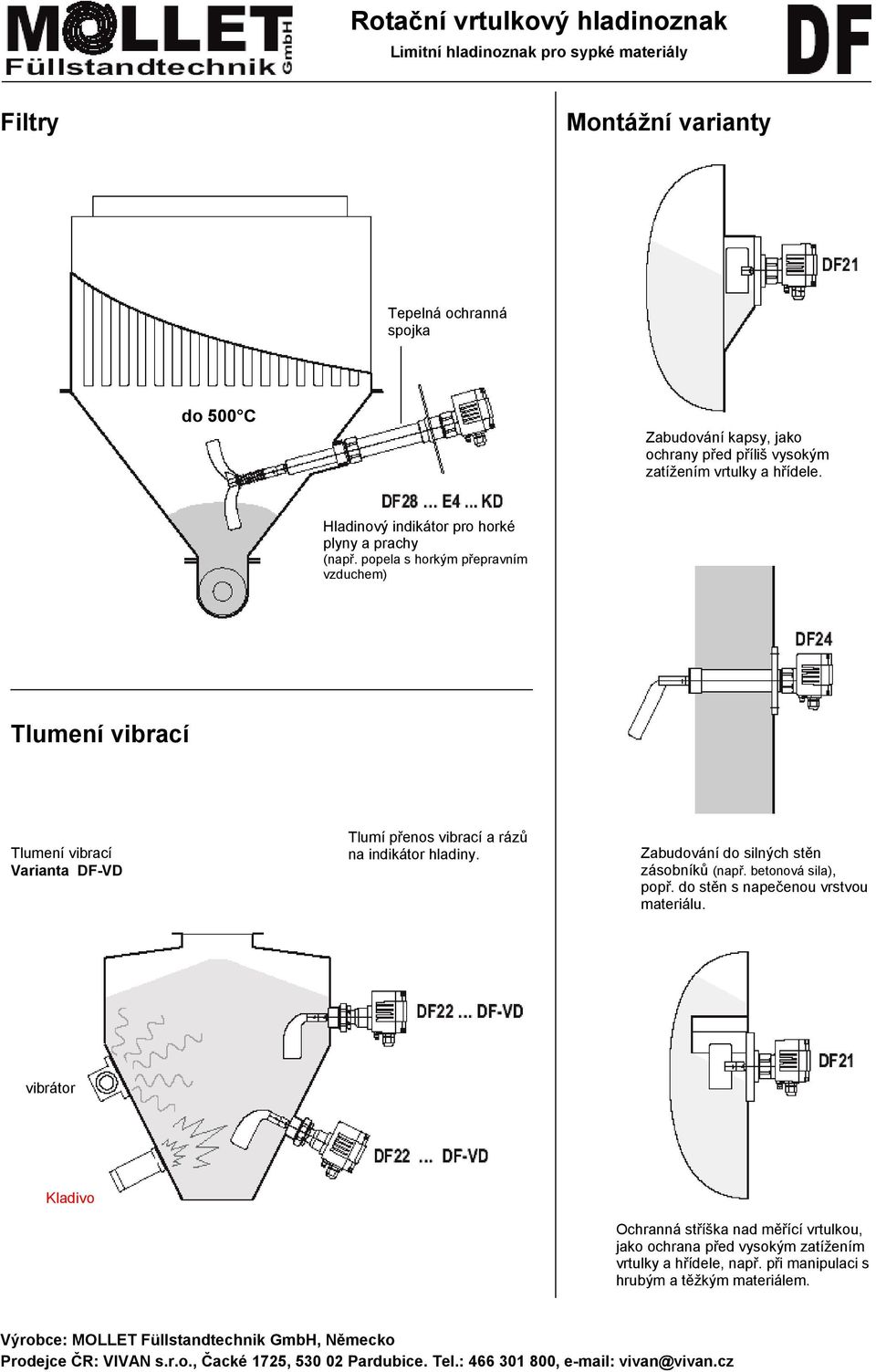

9 Filtry Montážní vrinty Tepelná ochrnná spojk do 500 C Zbudování kpsy, jko ochrny před příliš vysokým ztížením vrtulky hřídele. Hldinový indikátor pro horké plyny prchy (npř. popel s horkým přeprvním vzduchem) Tlumení vibrcí Tlumení vibrcí Vrint DF-VD Tlumí přenos vibrcí rázů n indikátor hldiny. Zbudování do silných stěn zásobníků (npř. betonová sil), popř. do stěn s npečenou vrstvou mteriálu. vibrátor Kldivo Ochrnná stříšk nd měřící vrtulkou, jko ochrn před vysokým ztížením vrtulky hřídele, npř. při mnipulci s hrubým těžkým mteriálem.

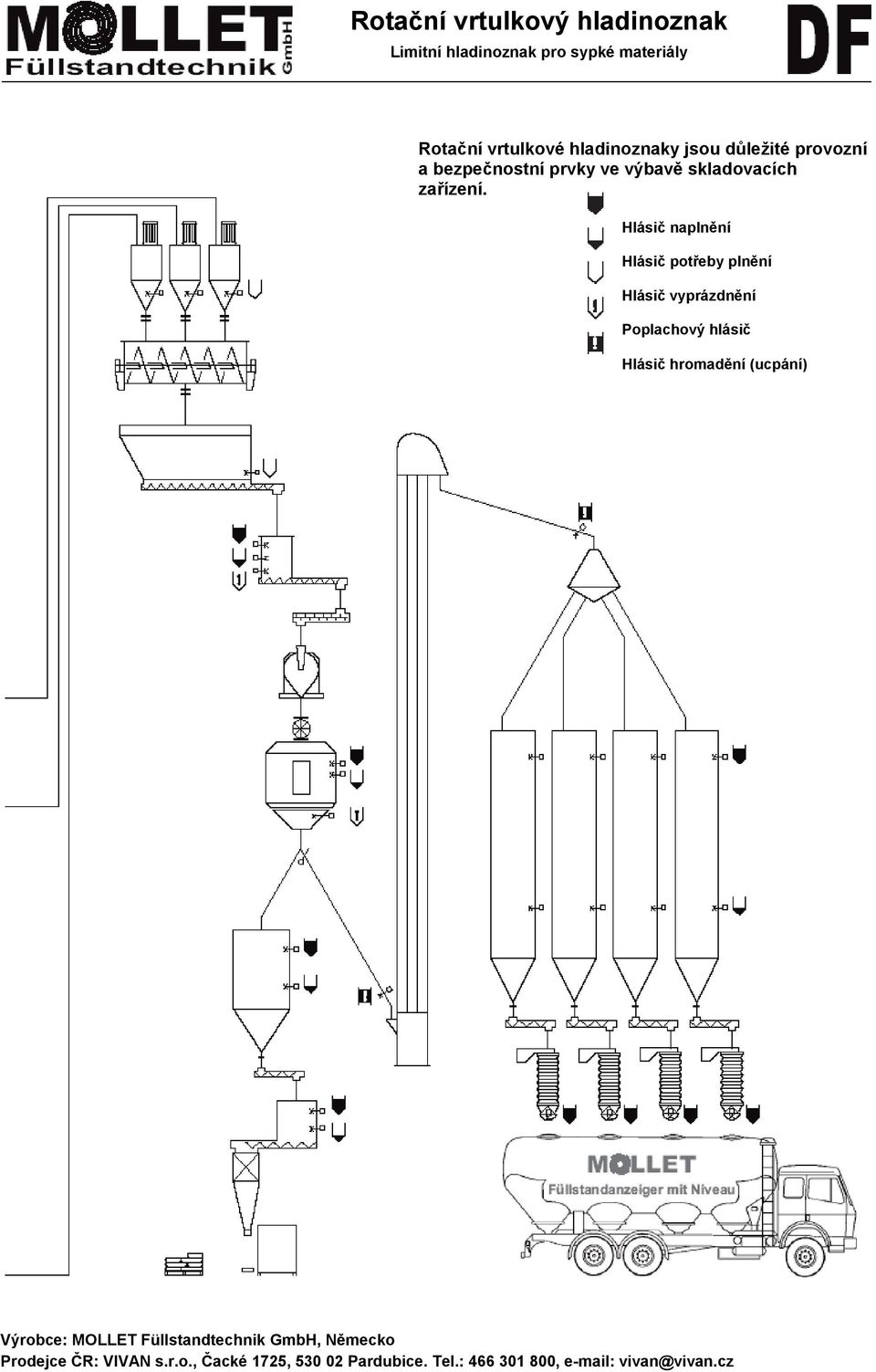

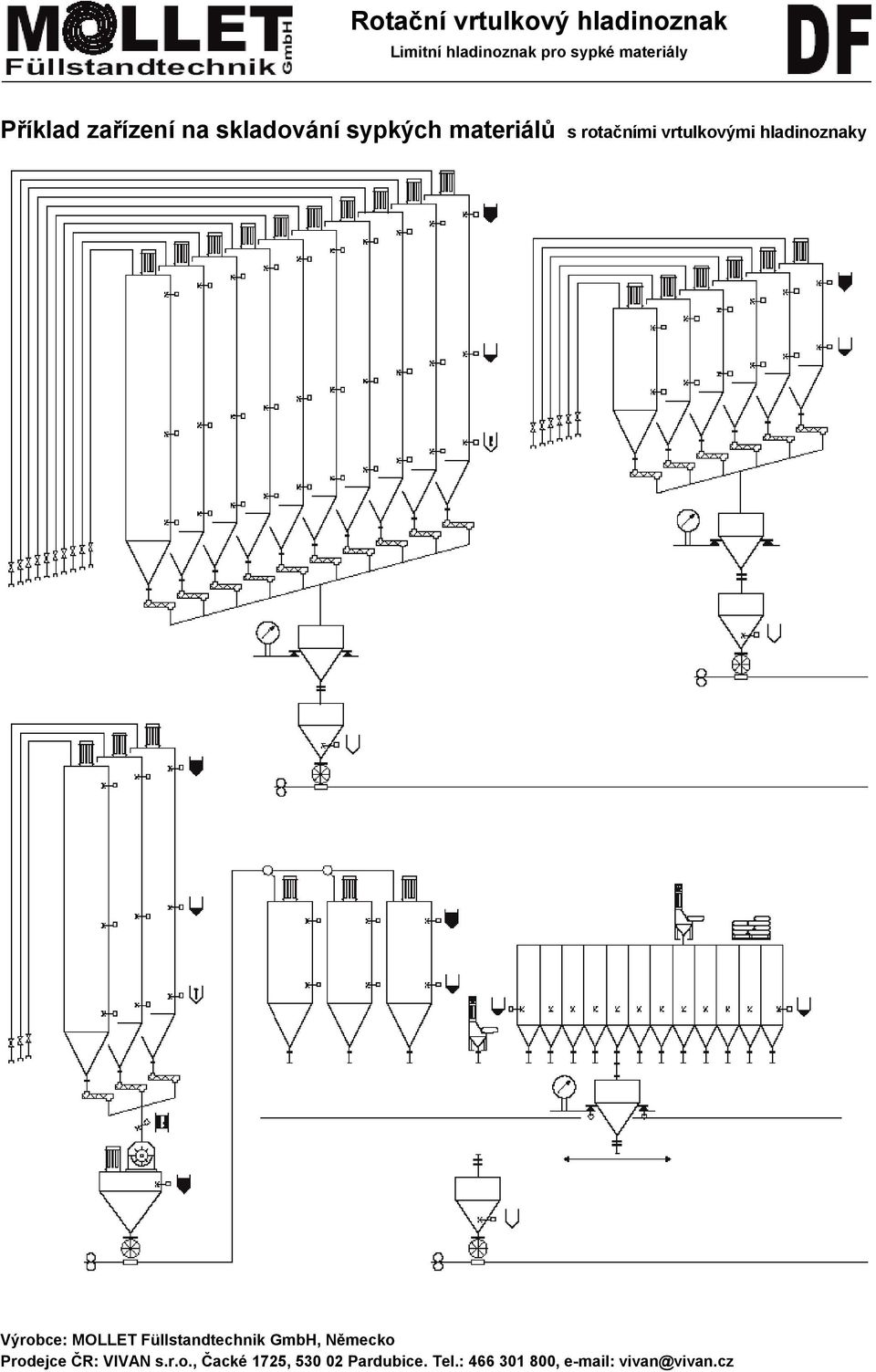

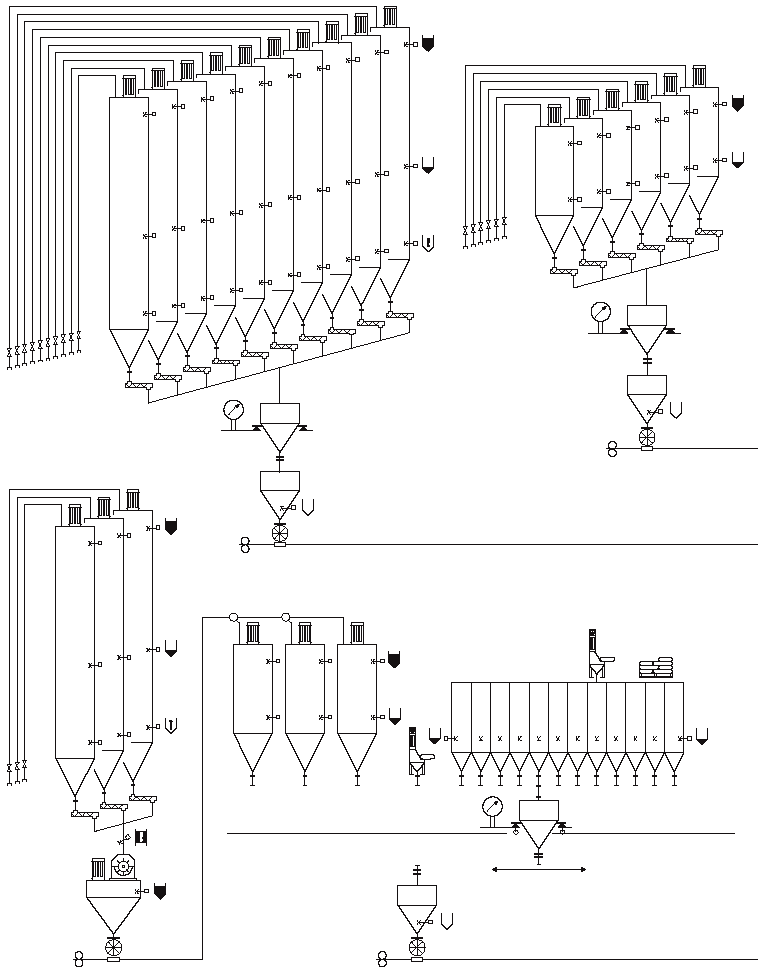

10 Příkld zřízení n skldování sypkých mteriálů s rotčními vrtulkovými hldinoznky

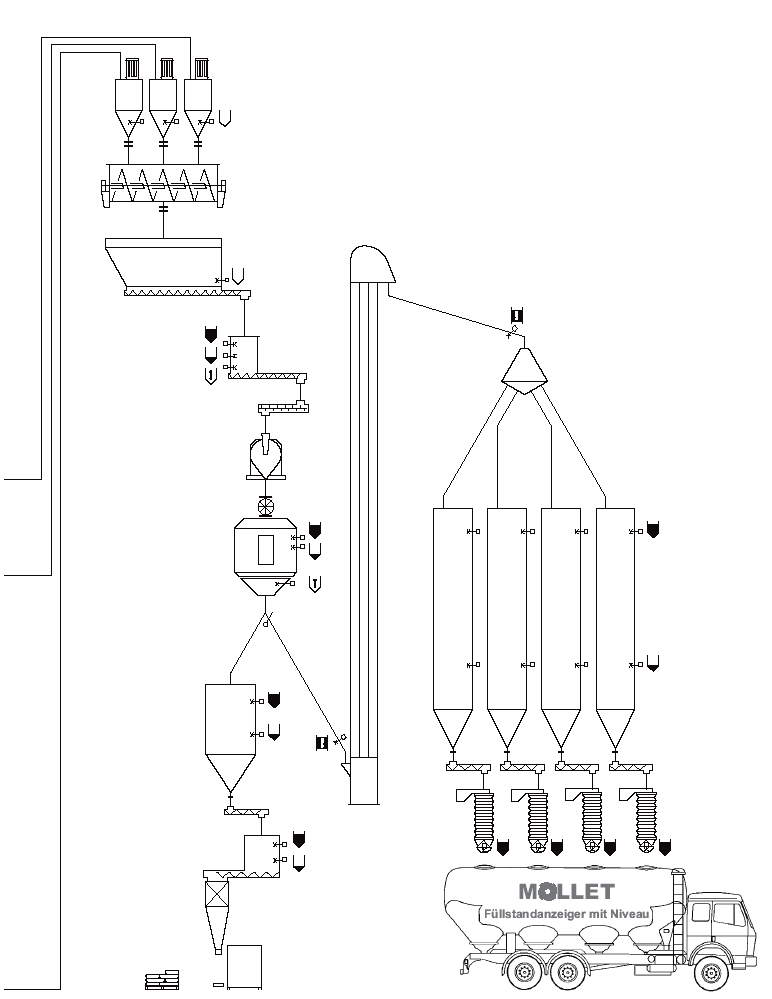

11 Rotční vrtulkové hldinoznky jsou důležité provozní bezpečnostní prvky ve výbvě skldovcích zřízení. Hlásič nplnění Hlásič potřeby plnění Hlásič vyprázdnění Poplchový hlásič Hlásič hromdění (ucpání)

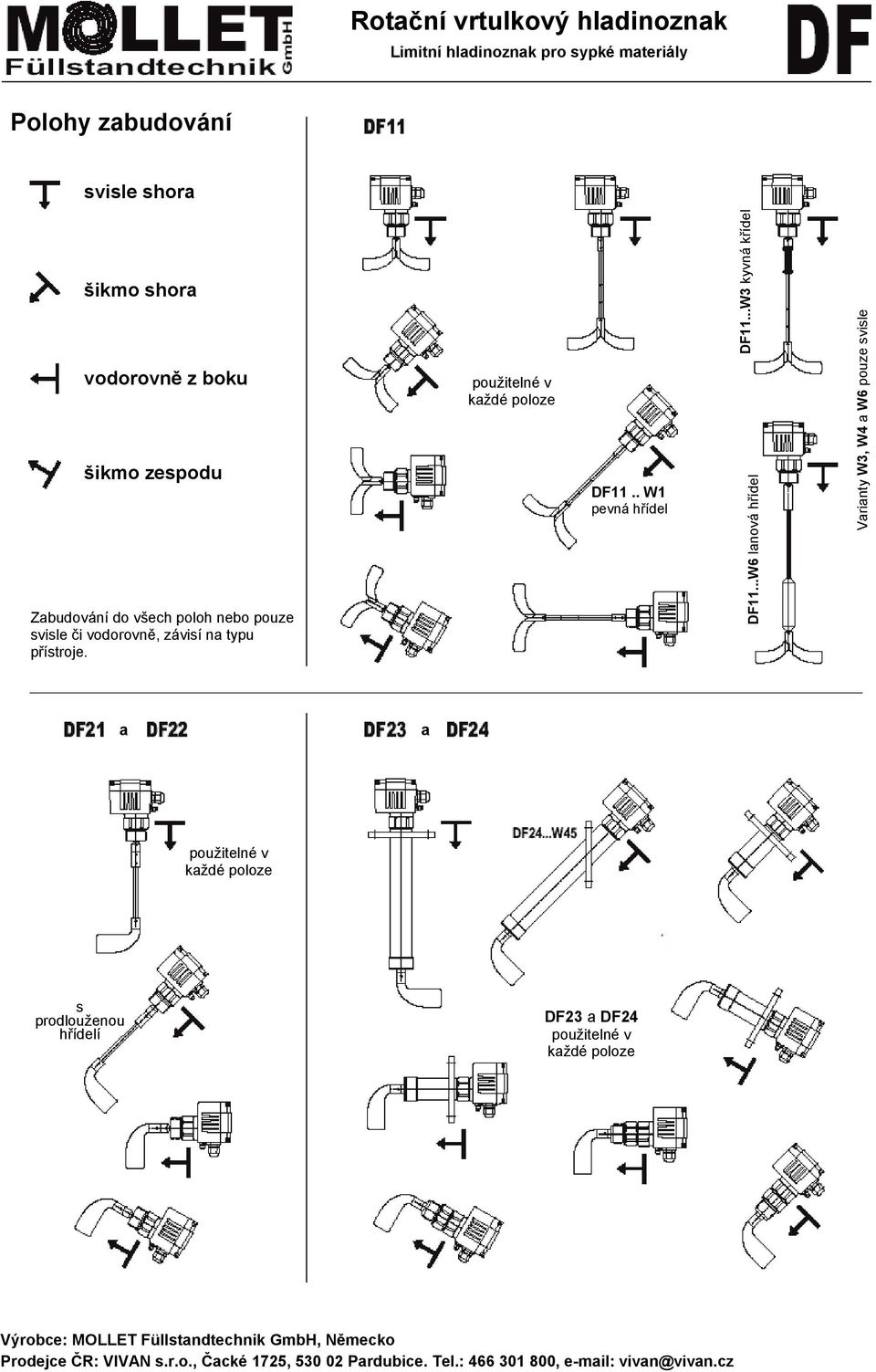

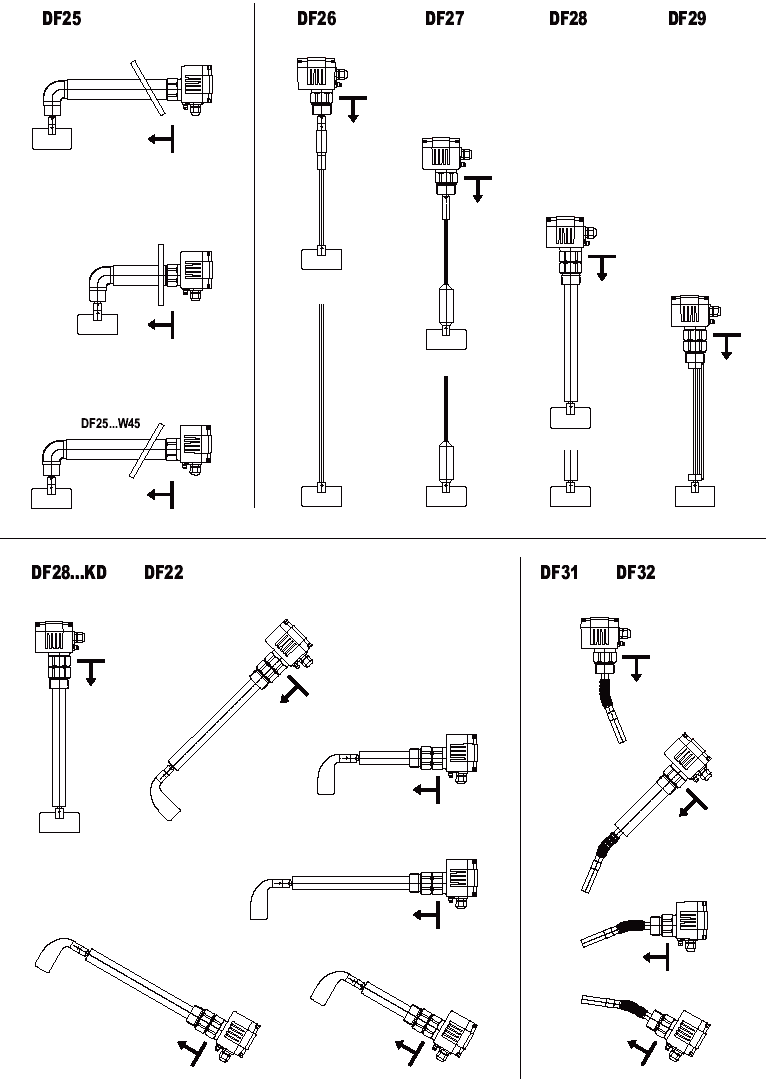

12 Polohy zbudování svisle shor šikmo shor vodorovně z boku šikmo zespodu Zbudování do všech poloh pouze svisle či vodorovně, závisí n typu přístroje. použitelné v kždé poloze DF11.. W1 pevná hřídel DF11...W3 kyvná křídel DF11...W6 lnová hřídel Vrinty W3, W4 W6 pouze svisle použitelné v kždé poloze s prodlouženou hřídelí DF23 DF24 použitelné v kždé poloze

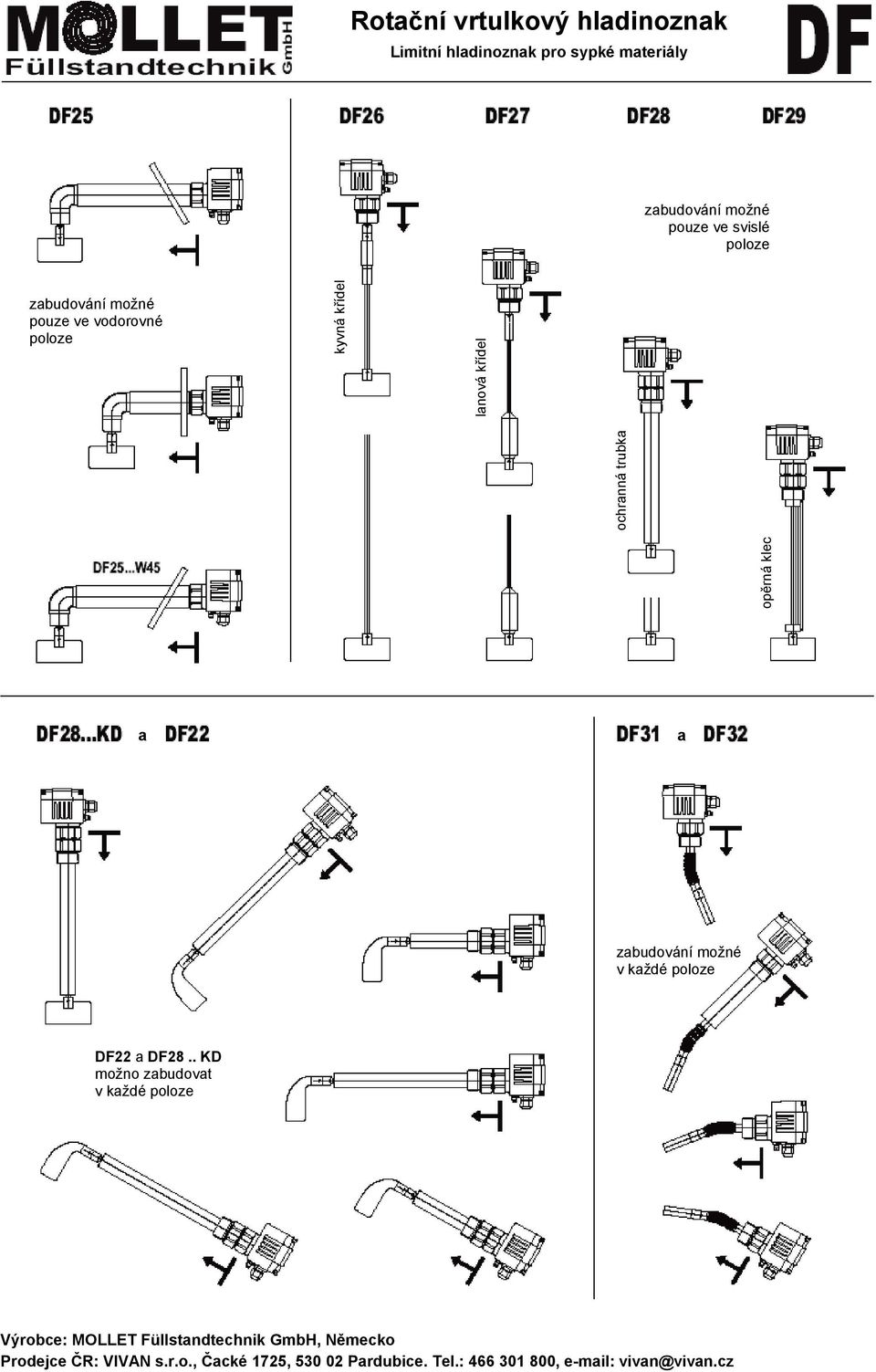

13 zbudování možné pouze ve svislé poloze zbudování možné pouze ve vodorovné poloze opěrná klec kyvná křídel lnová křídel ochrnná trubk zbudování možné v kždé poloze DF22 DF28.. KD možno zbudovt v kždé poloze

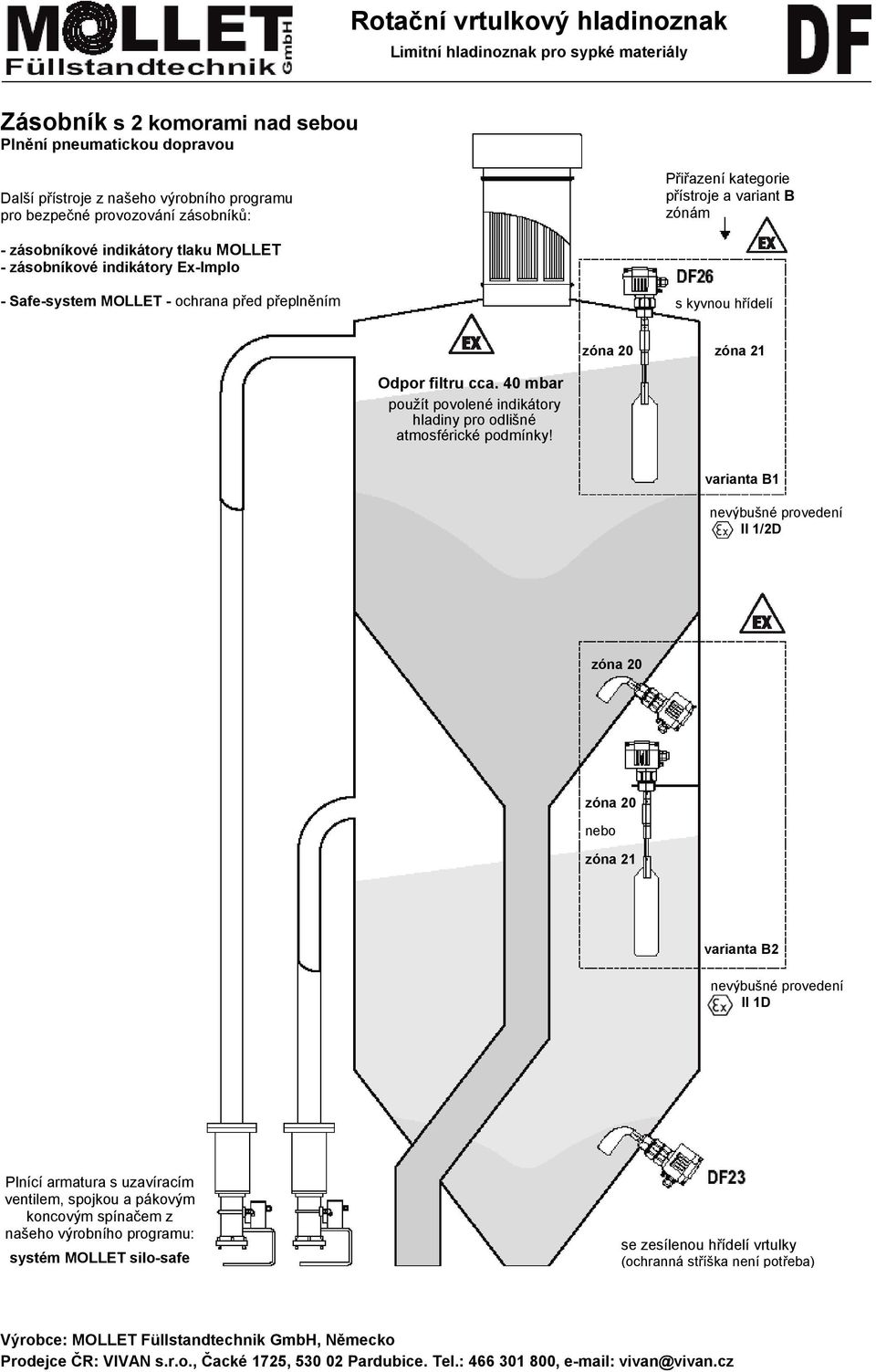

14 Zásobník s 2 komormi nd sebou Plnění pneumtickou doprvou Dlší přístroje z nšeho výrobního progrmu pro bezpečné provozování zásobníků: Přiřzení ktegorie přístroje vrint B zónám - zásobníkové indikátory tlku MOLLET - zásobníkové indikátory Ex-Implo - Sfe-system MOLLET - ochrn před přeplněním s kyvnou hřídelí zón 21 Odpor filtru cc. 40 mbr použít povolené indikátory hldiny pro odlišné tmosférické podmínky! vrint B1 nevýbušné provedení II 1/2D zón 21 vrint B2 nevýbušné provedení II 1D Plnící rmtur s uzvírcím ventilem, spojkou pákovým koncovým spínčem z nšeho výrobního progrmu: systém MOLLET silo-sfe se zesílenou hřídelí vrtulky (ochrnná stříšk není potřeb)

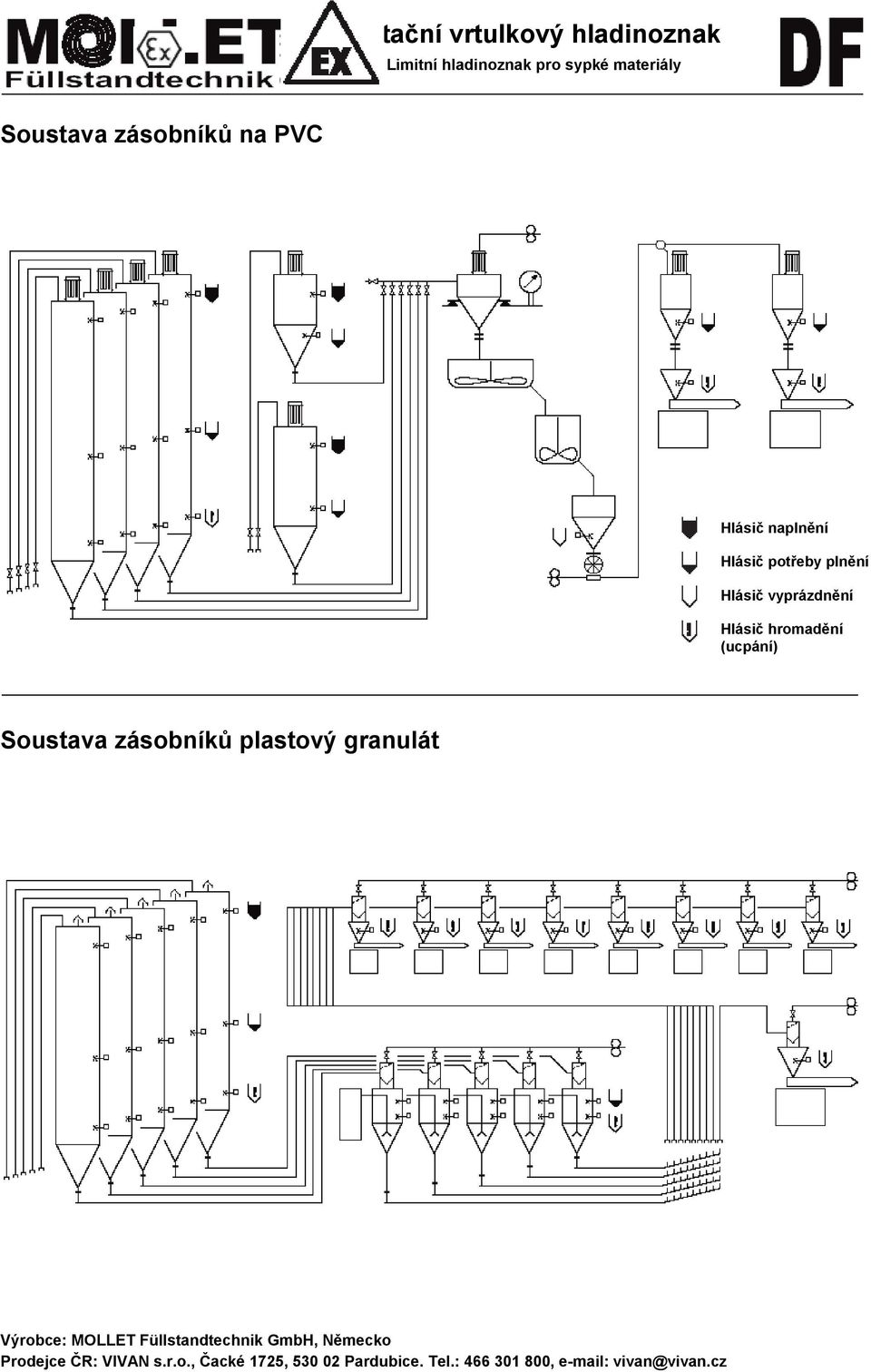

15 Soustv zásobníků n PVC Hlásič nplnění Hlásič potřeby plnění Hlásič vyprázdnění Hlásič hromdění (ucpání) Soustv zásobníků plstový grnulát

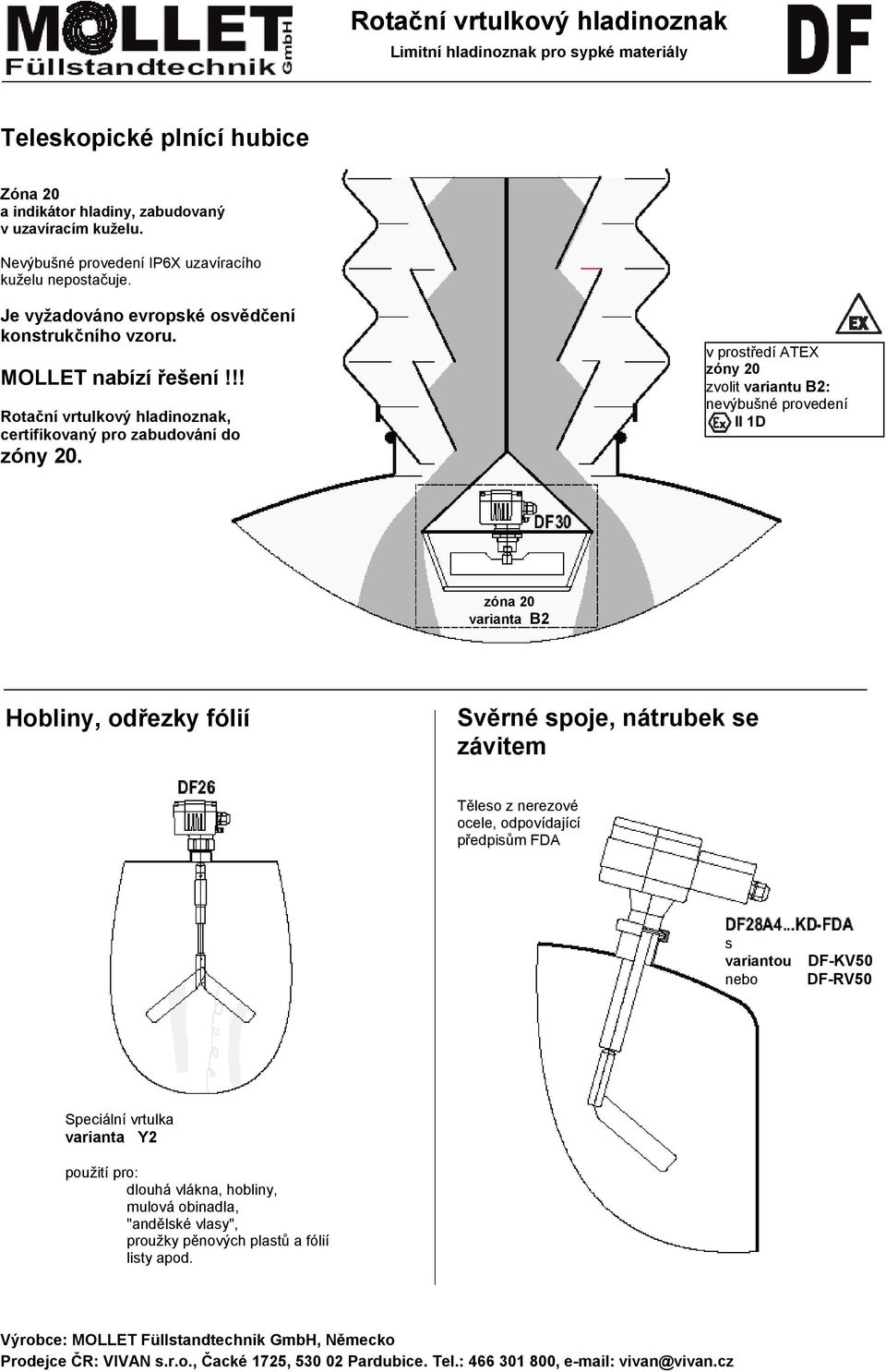

16 Teleskopické plnící hubice Zón 20 indikátor hldiny, zbudovný v uzvírcím kuželu. Nevýbušné provedení IP6X uzvírcího kuželu nepostčuje. Je vyždováno evropské osvědčení konstrukčního vzoru. MOLLET nbízí řešení!!! Rotční vrtulkový hldinoznk, certifikovný pro zbudování do zóny 20. v prostředí ATEX zóny 20 zvolit vrintu B2: nevýbušné provedení II 1D vrint B2 Hobliny, odřezky fólií Svěrné spoje, nátrubek se závitem Těleso z nerezové ocele, odpovídjící předpisům FDA s vrintou DF-KV50 DF-RV50 Speciální vrtulk vrint Y2 použití pro: dlouhá vlákn, hobliny, mulová obindl, "ndělské vlsy", proužky pěnových plstů fólií listy pod.

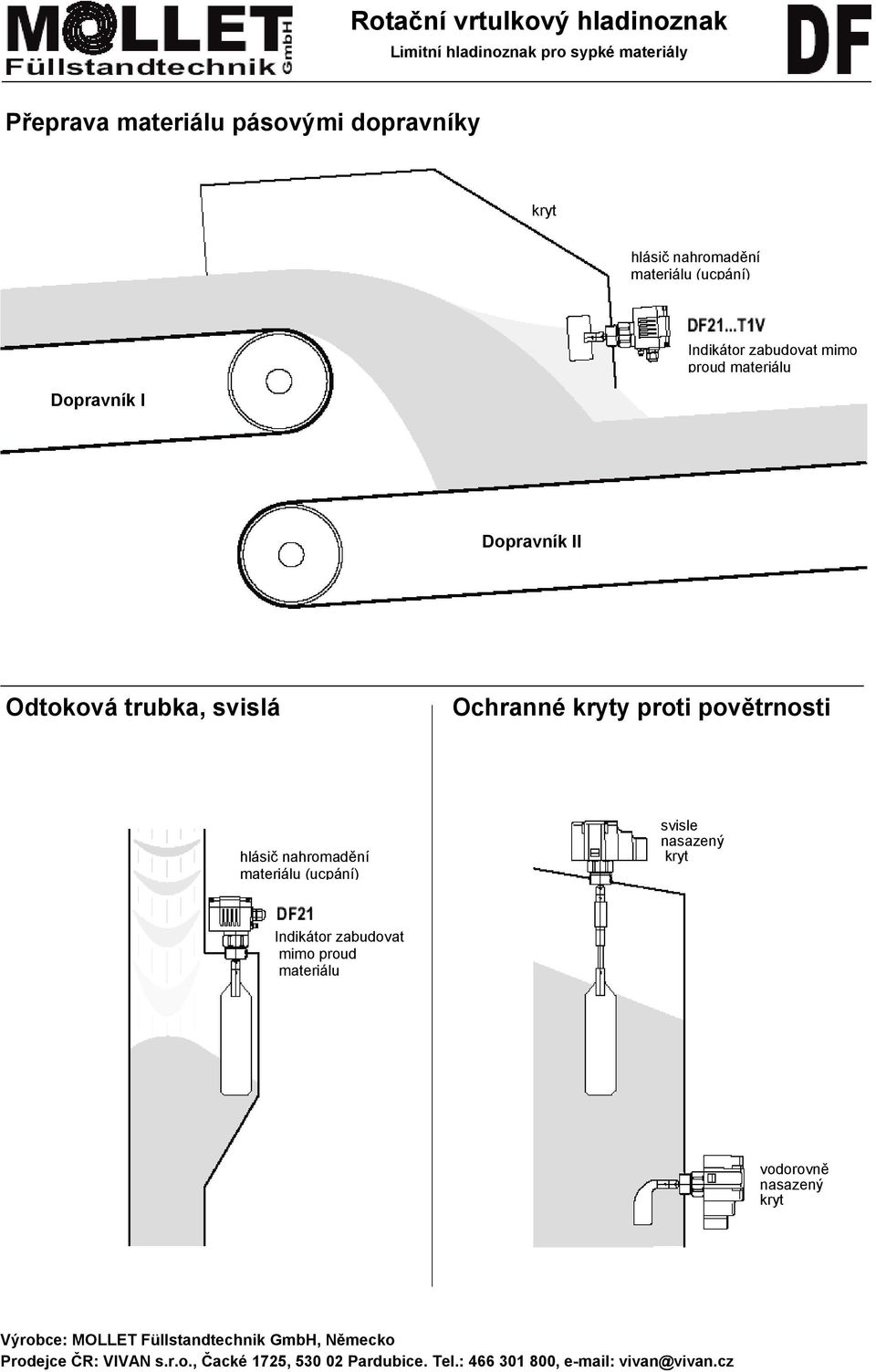

17 Indikátor Přeprv zbudovt mteriálu mimo proud mteriálu pásovými doprvníky kryt hlásič nhromdění mteriálu (ucpání) Doprvník I Indikátor zbudovt mimo proud mteriálu Doprvník II Odtoková trubk, svislá Ochrnné kryty proti povětrnosti hlásič nhromdění mteriálu (ucpání) svisle nszený kryt Indikátor zbudovt mimo proud mteriálu vodorovně nszený kryt

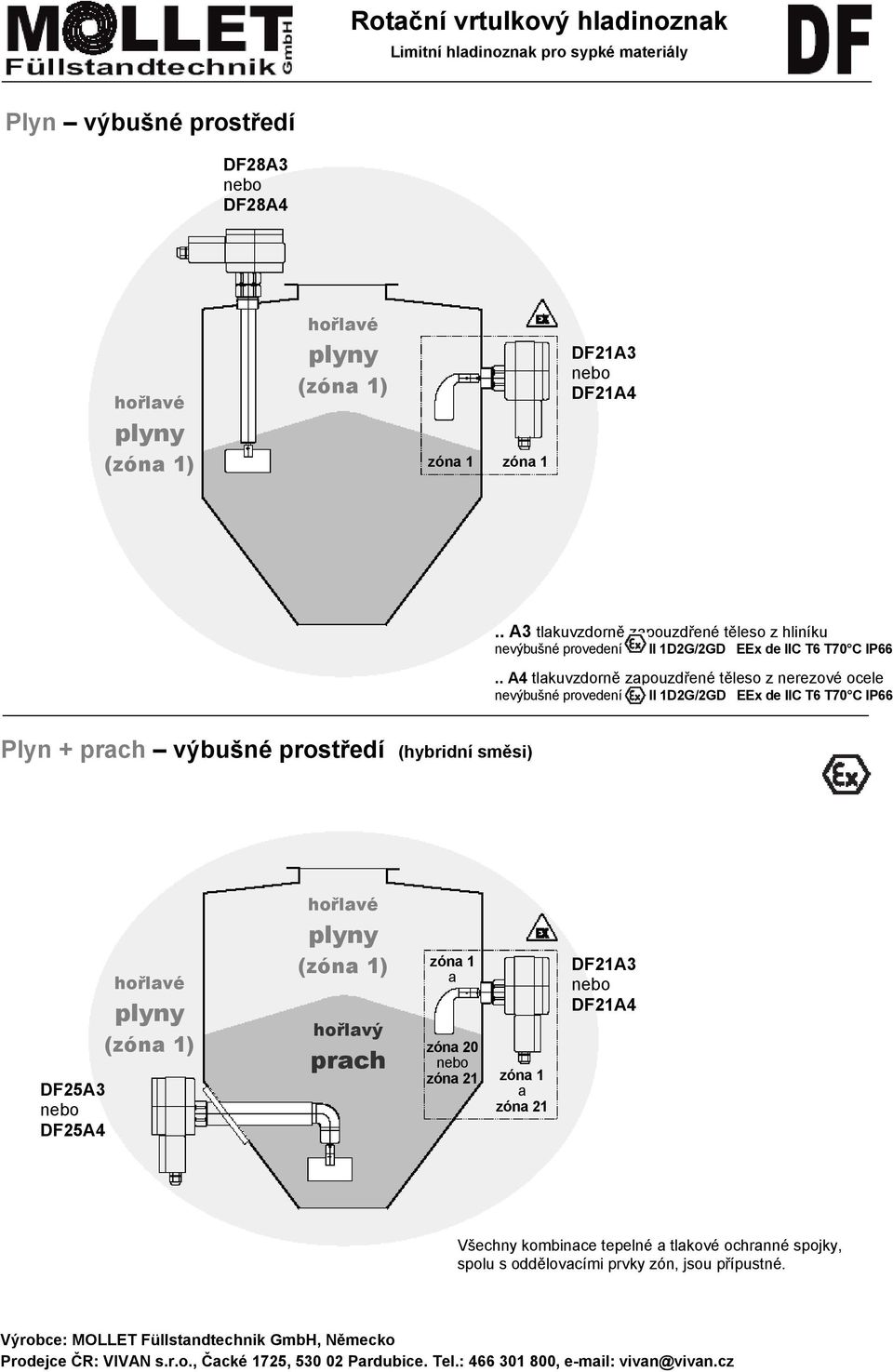

18 Plyn výbušné prostředí DF28A3 DF28A4 hořlvé plyny (zón 1) hořlvé plyny (zón 1) zón 1 zón 1 DF21A3 DF21A4.. A3 tlkuvzdorně zpouzdřené těleso z hliníku nevýbušné provedení II 1D2G/2GD EEx de IIC T6 T70 C IP66.. A4 tlkuvzdorně zpouzdřené těleso z nerezové ocele nevýbušné provedení II 1D2G/2GD EEx de IIC T6 T70 C IP66 Plyn + prch výbušné prostředí (hybridní směsi) DF25A3 DF25A4 hořlvé plyny (zón 1) hořlvé plyny (zón 1) hořlvý prch zón 1 zón 21 zón 1 zón 21 DF21A3 DF21A4 Všechny kombince tepelné tlkové ochrnné spojky, spolu s oddělovcími prvky zón, jsou přípustné.

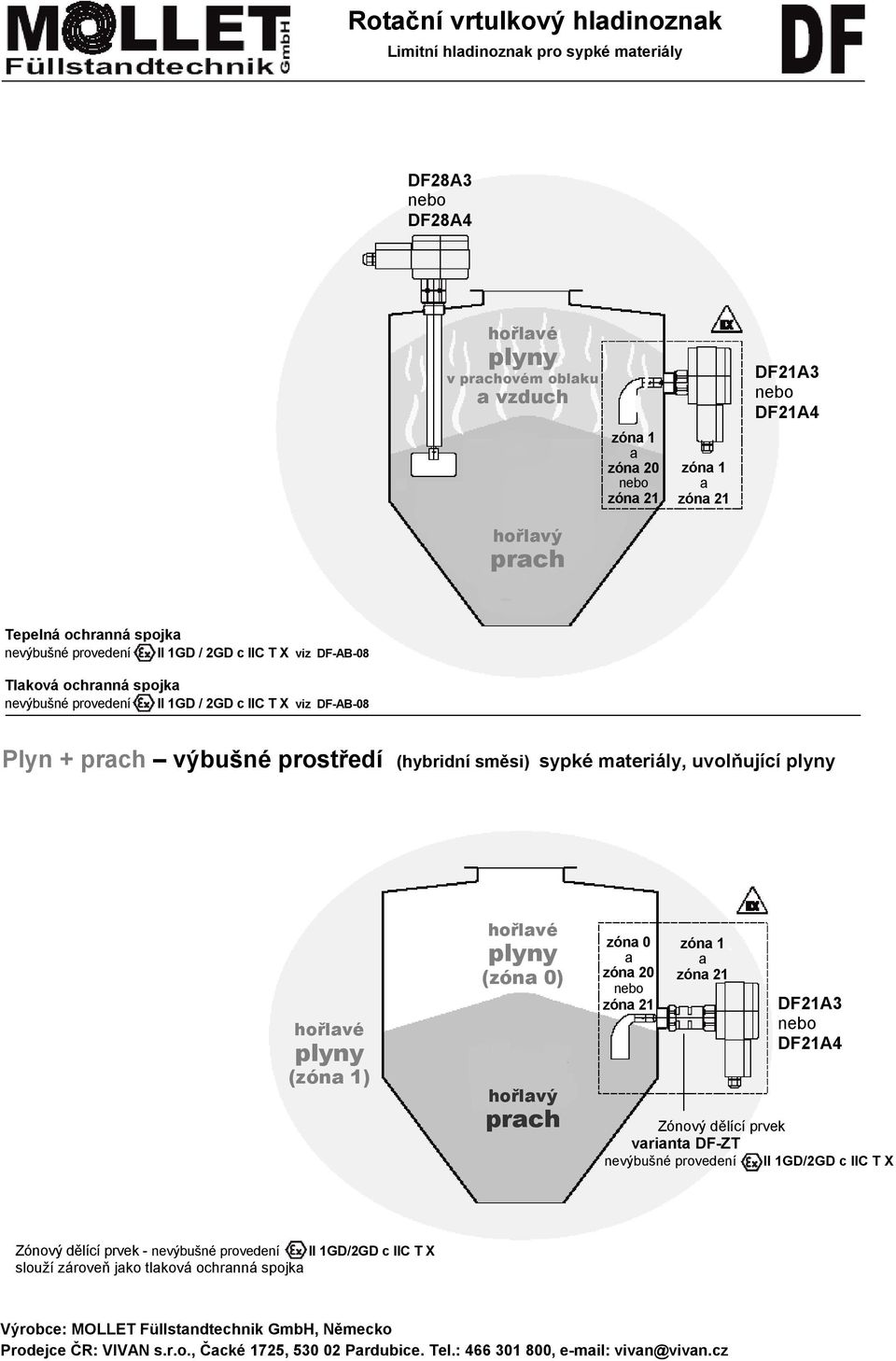

19 DF28A3 DF28A4 hořlvé plyny v prchovém oblku vzduch hořlvý prch zón 1 zón 21 zón 1 zón 21 DF21A3 DF21A4 Tepelná ochrnná spojk nevýbušné provedení II 1GD / 2GD c IIC T X viz DF-AB-08 Tlková ochrnná spojk nevýbušné provedení II 1GD / 2GD c IIC T X viz DF-AB-08 Plyn + prch výbušné prostředí (hybridní směsi) sypké mteriály, uvolňující plyny hořlvé plyny (zón 1) hořlvé plyny (zón 0) hořlvý prch zón 0 zón 21 zón 1 zón 21 DF21A3 DF21A4 Zónový dělící prvek vrint DF-ZT nevýbušné provedení II 1GD/2GD c IIC T X Zónový dělící prvek - nevýbušné provedení II 1GD/2GD c IIC T X slouží zároveň jko tlková ochrnná spojk
