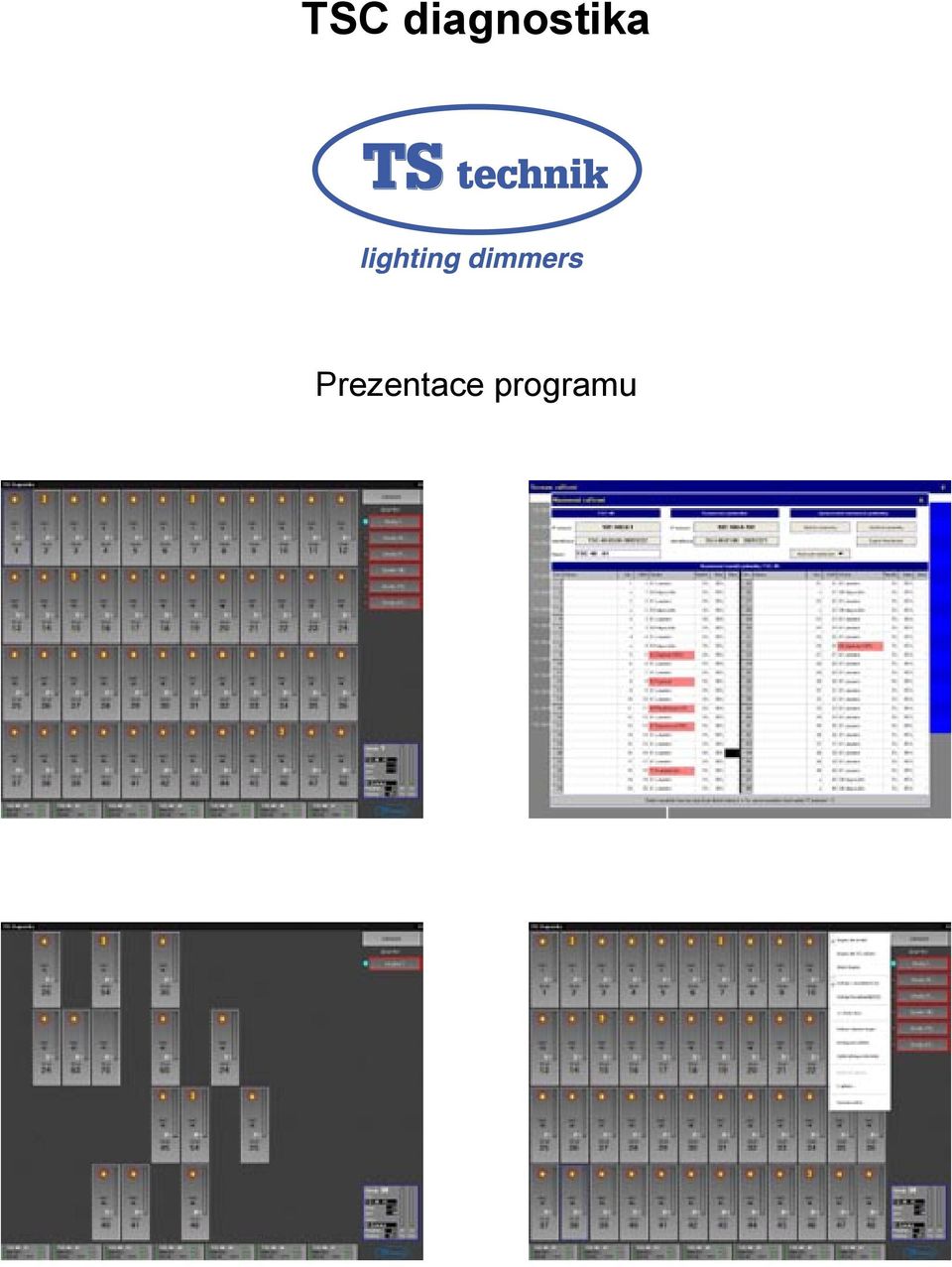

1 Prezentace programu

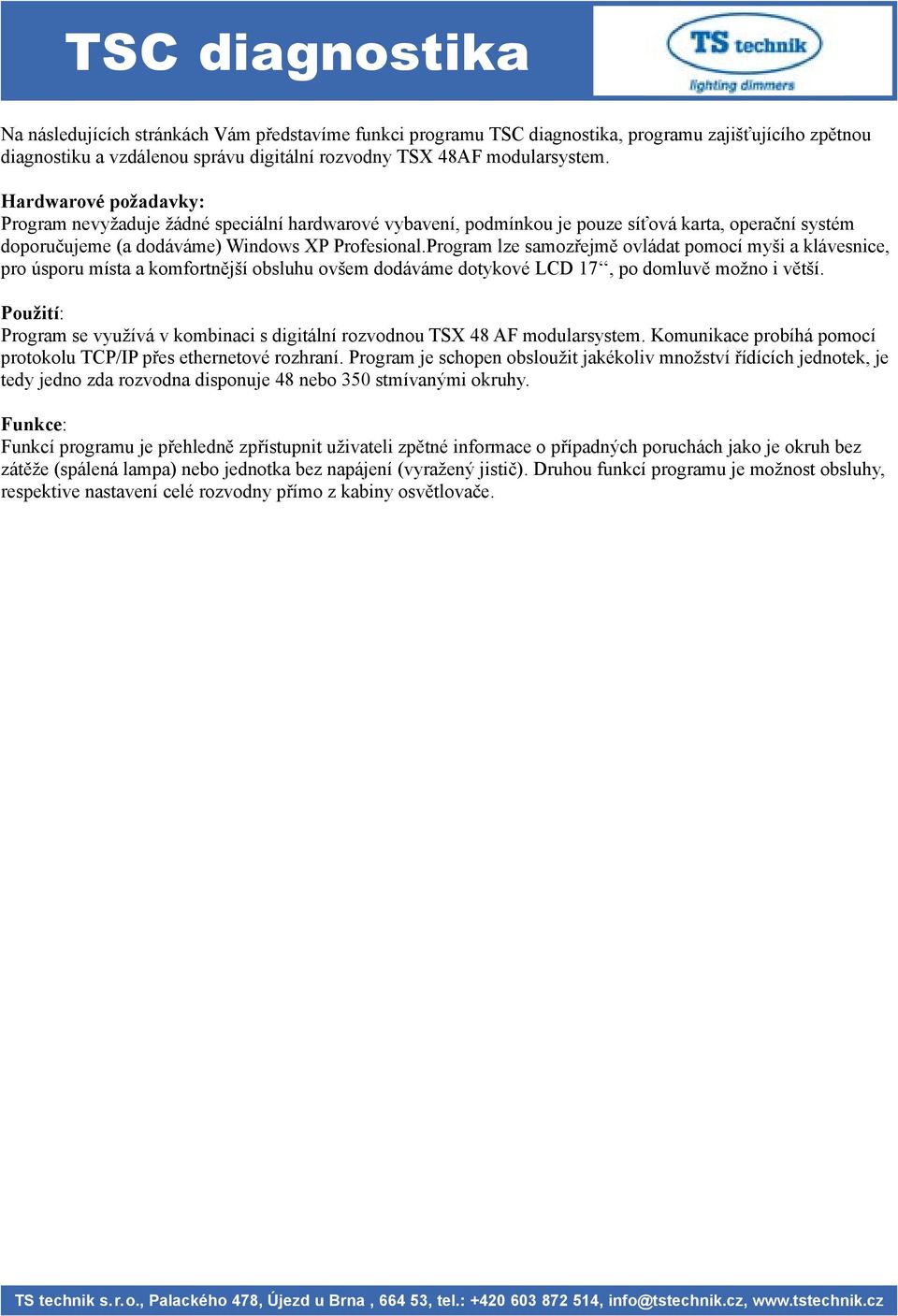

2 Na následujících stránkách Vám představíme funkci programu TSC diagnostika, programu zajišťujícího zpětnou diagnostiku a vzdálenou správu digitální rozvodny TSX 48AF modularsystem. Hardwarové požadavky: Program nevyžaduje žádné speciální hardwarové vybavení, podmínkou je pouze síťová karta, operační systém doporučujeme (a dodáváme) Windows XP Profesional.Program lze samozřejmě ovládat pomocí myši a klávesnice, pro úsporu místa a komfortnější obsluhu ovšem dodáváme dotykové LCD 17, po domluvě možno i větší. Použití: Program se využívá v kombinaci s digitální rozvodnou TSX 48 AF modularsystem. Komunikace probíhá pomocí protokolu TCP/IP přes ethernetové rozhraní. Program je schopen obsloužit jakékoliv množství řídících jednotek, je tedy jedno zda rozvodna disponuje 48 nebo 350 stmívanými okruhy. Funkce: Funkcí programu je přehledně zpřístupnit uživateli zpětné informace o případných poruchách jako je okruh bez zátěže (spálená lampa) nebo jednotka bez napájení (vyražený jistič). Druhou funkcí programu je možnost obsluhy, respektive nastavení celé rozvodny přímo z kabiny osvětlovače.

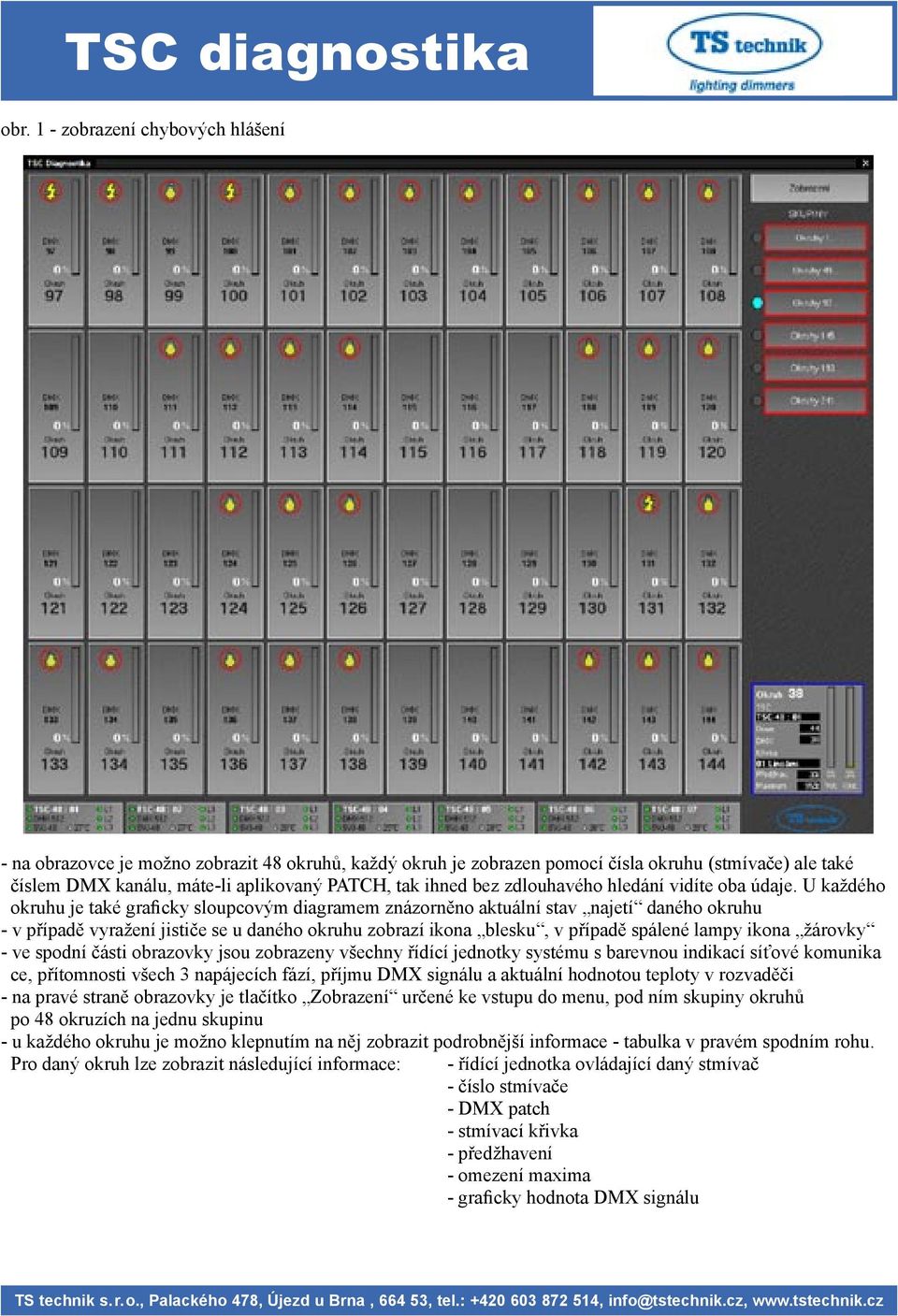

3 obr. 1 - zobrazení chybových hlášení - na obrazovce je možno zobrazit 48 okruhů, každý okruh je zobrazen pomocí čísla okruhu (stmívače) ale také číslem DMX kanálu, máte-li aplikovaný PATCH, tak ihned bez zdlouhavého hledání vidíte oba údaje. U každého okruhu je také graficky sloupcovým diagramem znázorněno aktuální stav najetí daného okruhu - v případě vyražení jističe se u daného okruhu zobrazí ikona blesku, v případě spálené lampy ikona žárovky - ve spodní části obrazovky jsou zobrazeny všechny řídící jednotky systému s barevnou indikací síťové komunika ce, přítomnosti všech 3 napájecích fází, příjmu DMX signálu a aktuální hodnotou teploty v rozvaděči - na pravé straně obrazovky je tlačítko Zobrazení určené ke vstupu do menu, pod ním skupiny okruhů po 48 okruzích na jednu skupinu - u každého okruhu je možno klepnutím na něj zobrazit podrobnější informace - tabulka v pravém spodním rohu. Pro daný okruh lze zobrazit následující informace: - řídící jednotka ovládající daný stmívač - číslo stmívače - DMX patch - stmívací křivka - předžhavení - omezení maxima - graficky hodnota DMX signálu

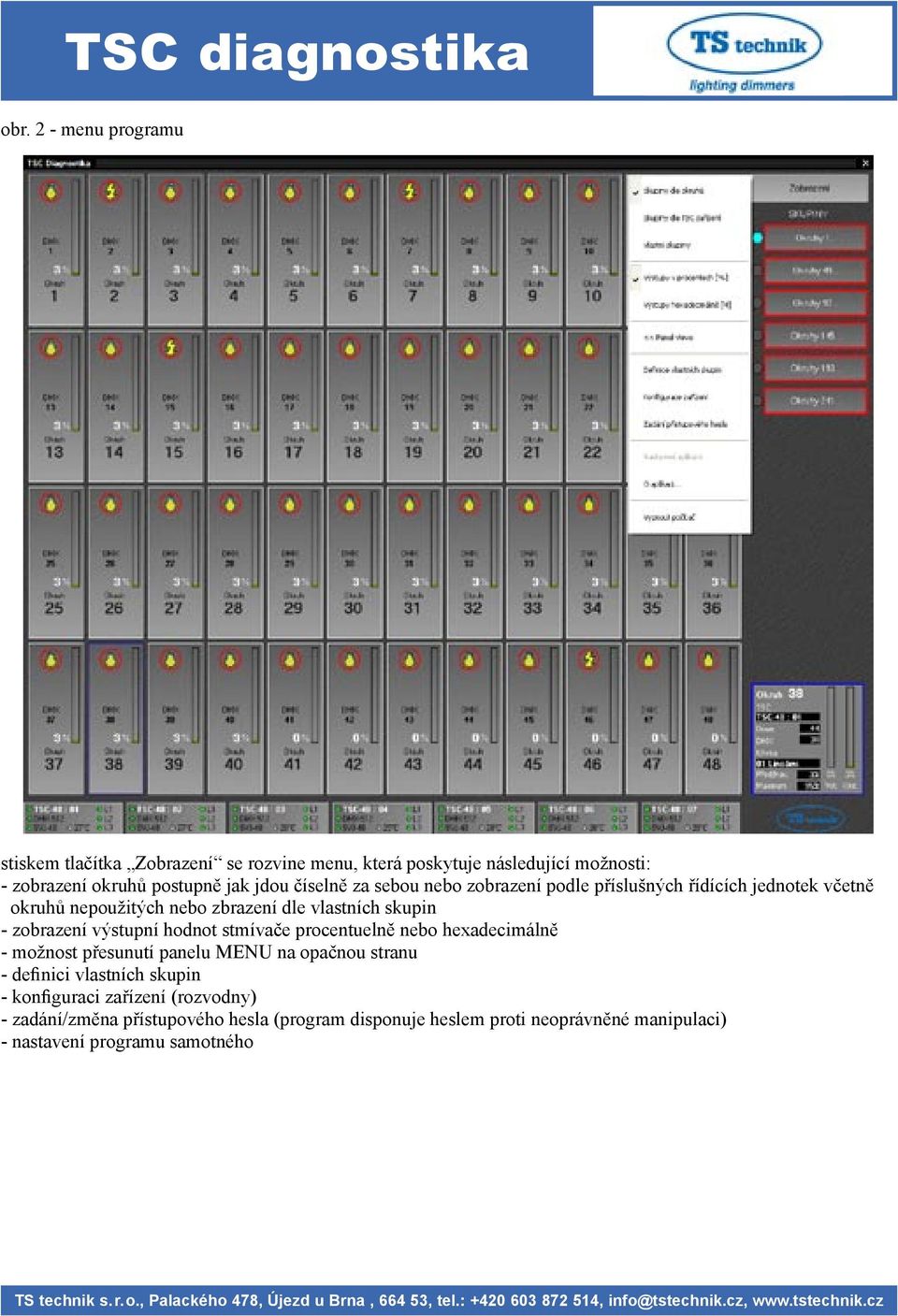

4 obr. 2 - menu programu stiskem tlačítka Zobrazení se rozvine menu, která poskytuje následující možnosti: - zobrazení okruhů postupně jak jdou číselně za sebou nebo zobrazení podle příslušných řídících jednotek včetně okruhů nepoužitých nebo zbrazení dle vlastních skupin - zobrazení výstupní hodnot stmívače procentuelně nebo hexadecimálně - možnost přesunutí panelu MENU na opačnou stranu - definici vlastních skupin - konfiguraci zařízení (rozvodny) - zadání/změna přístupového hesla (program disponuje heslem proti neoprávněné manipulaci) - nastavení programu samotného

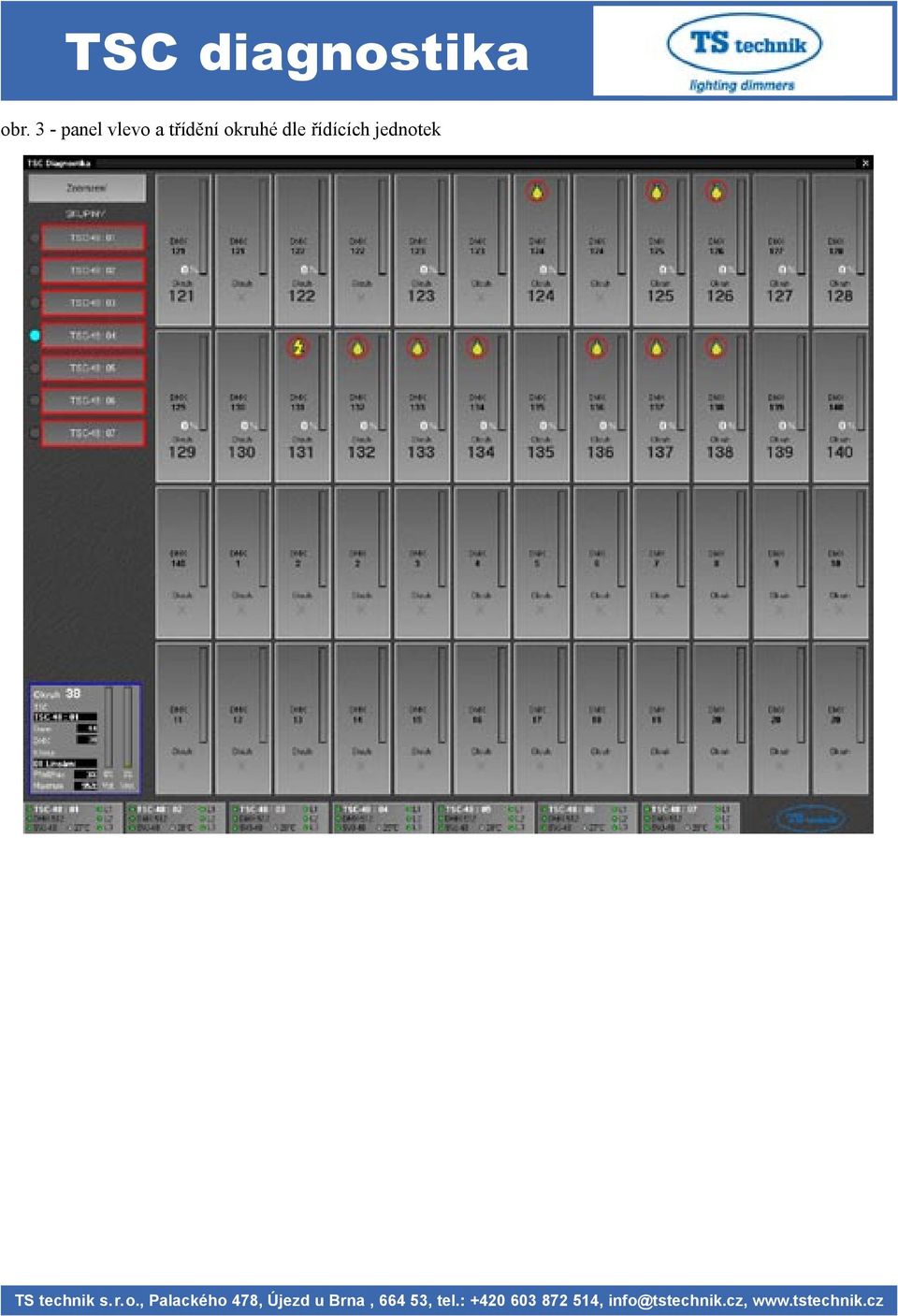

5 obr. 3 - panel vlevo a třídění okruhé dle řídících jednotek

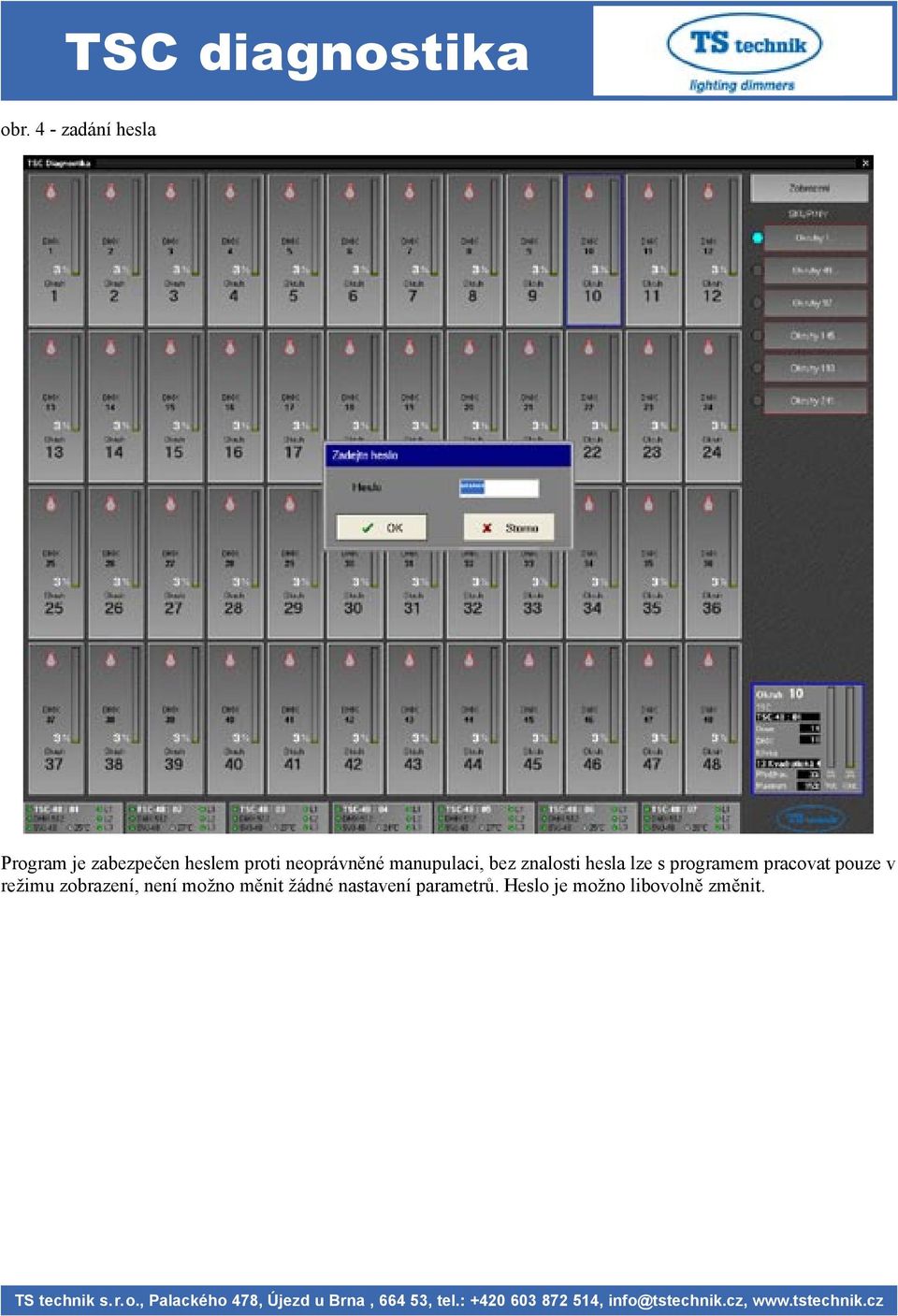

6 obr. 4 - zadání hesla Program je zabezpečen heslem proti neoprávněné manupulaci, bez znalosti hesla lze s programem pracovat pouze v režimu zobrazení, není možno měnit žádné nastavení parametrů. Heslo je možno libovolně změnit.

7 obr. 5 - nastavení programu Možnosti nastavení programu samotného: - automatické vypnutí počítače po ukončení programu - pamatovat kvitované poruchy - viz. obr. 6 - použití virtuální klávesnice - připravujeme - v případě potřeby použití klávesnice automaticky naskočí klávesnice virtuální ovladatelná přes dotykové LCD

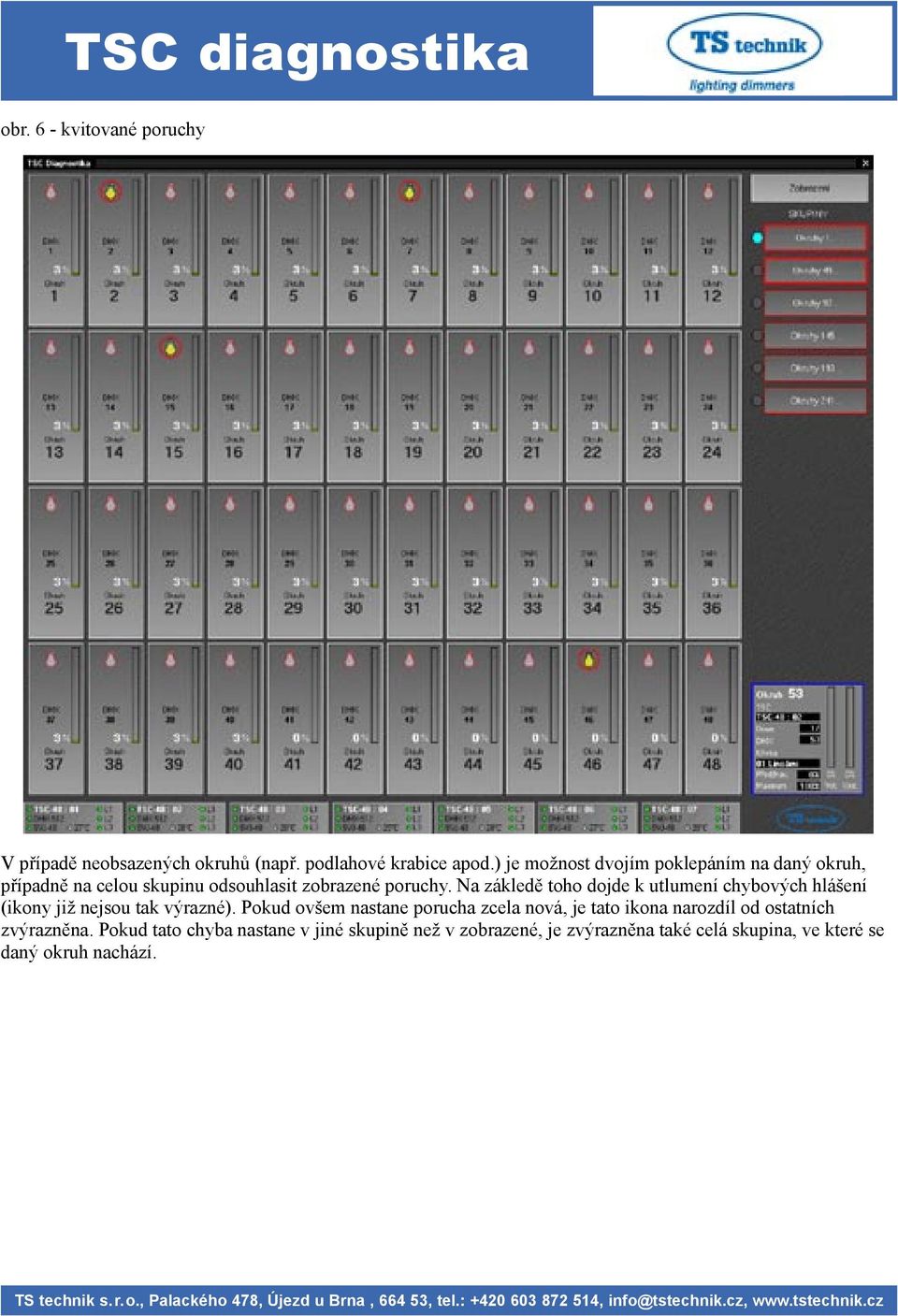

8 obr. 6 - kvitované poruchy V případě neobsazených okruhů (např. podlahové krabice apod.) je možnost dvojím poklepáním na daný okruh, případně na celou skupinu odsouhlasit zobrazené poruchy. Na zákledě toho dojde k utlumení chybových hlášení (ikony již nejsou tak výrazné). Pokud ovšem nastane porucha zcela nová, je tato ikona narozdíl od ostatních zvýrazněna. Pokud tato chyba nastane v jiné skupině než v zobrazené, je zvýrazněna také celá skupina, ve které se daný okruh nachází.

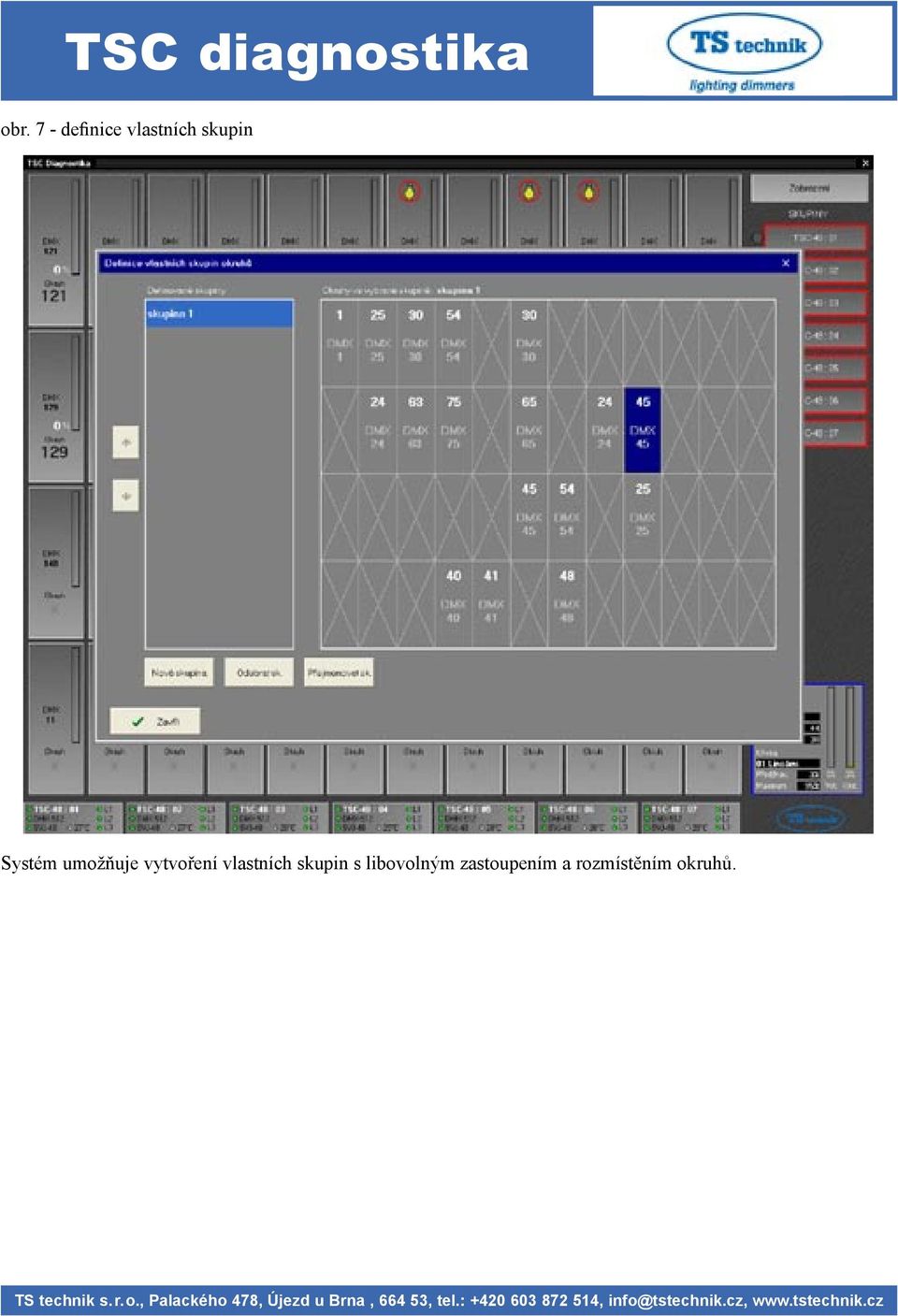

9 obr. 7 - definice vlastních skupin Systém umožňuje vytvoření vlastních skupin s libovolným zastoupením a rozmístěním okruhů.

10 obr. 8 - zobrazení vlastních skupin

11 obr. 9 - konfigurace zařízení V levé části obzazovky jsou zobrazena všechna zařízení (řídící jednotky TSC a k nim příslušné jednotky pro snímání výkonových jednotek SVJ) registrovaná do systému. Jednotlivé řídící jednotky je možno konfigurovat pomocí tlačítka Nast..

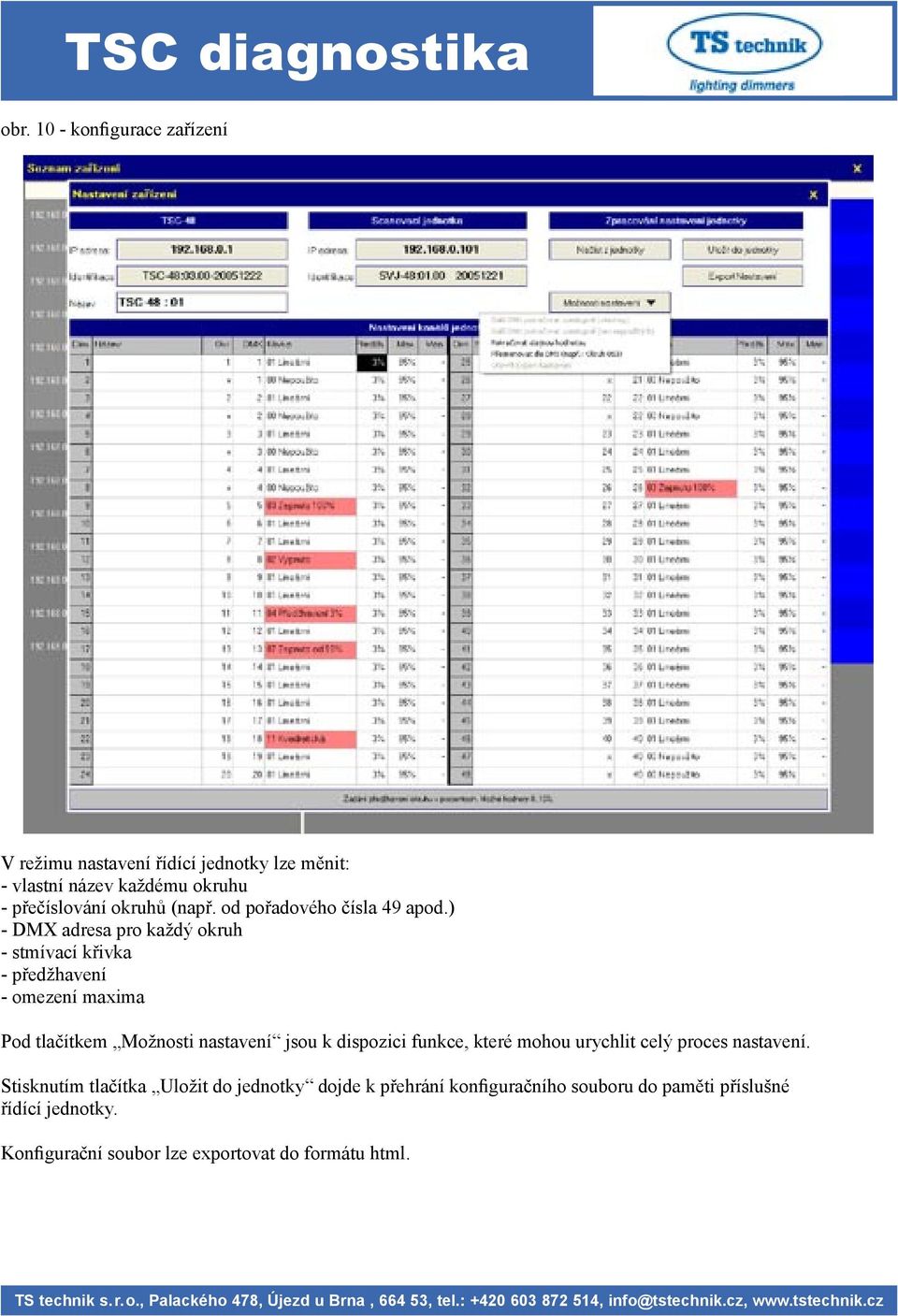

12 obr konfigurace zařízení V režimu nastavení řídící jednotky lze měnit: - vlastní název každému okruhu - přečíslování okruhů (např. od pořadového čísla 49 apod.) - DMX adresa pro každý okruh - stmívací křivka - předžhavení - omezení maxima Pod tlačítkem Možnosti nastavení jsou k dispozici funkce, které mohou urychlit celý proces nastavení. Stisknutím tlačítka Uložit do jednotky dojde k přehrání konfiguračního souboru do paměti příslušné řídící jednotky. Konfigurační soubor lze exportovat do formátu html.
