Maturitní projekt: Modelování a výroba Formule 1

Rozměr: px

Začít zobrazení ze stránky:

Download "Maturitní projekt: Modelování a výroba Formule 1"

Irena Staňková
před 8 lety
Počet zobrazení:

1 Maturitní projekt: Tvorba NC kódu, obrábění, povrchová úprava, pojezdové ústrojí, montáž, testování, závody a technická zpráva

2 O soutěži Název: F1 ve školách Rozvoj znalostí v mnoha oborech Balsové modely F1 Technická zpráva Další aspekty

3 Složení týmu Jméno: Jakub Podroužek Funkce: Manažer

4 Složení týmu Jméno: Lukáš Strašík Funkce: Designový inženýr

5 Složení týmu Jméno: Třída: 4. B Funkce: Designový konstruktér Zájmy: fotbal hokej hudba filmy

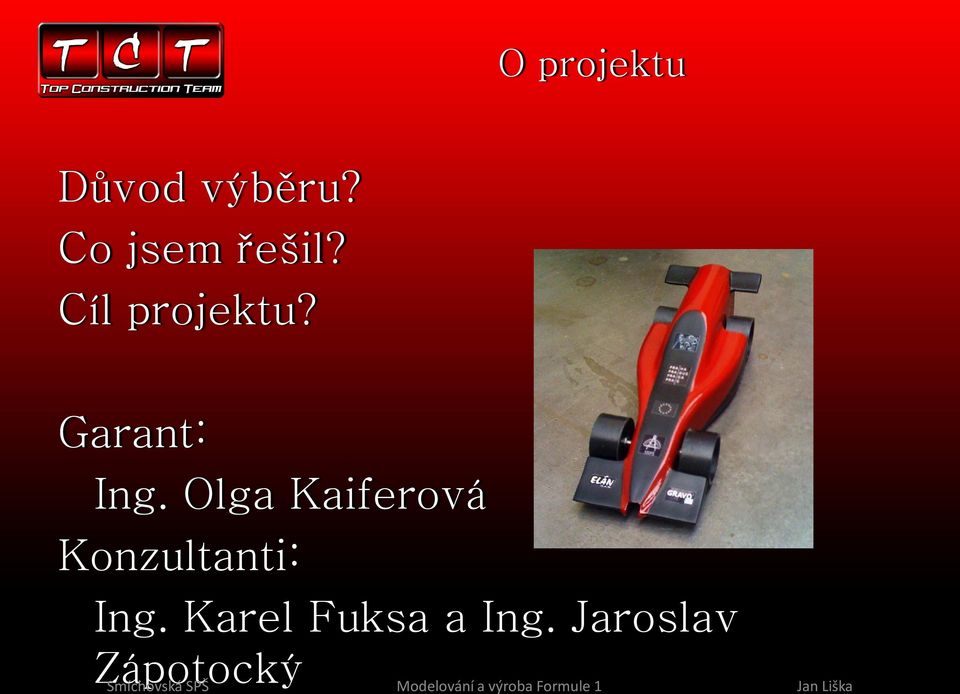

6 O projektu Důvod výběru? Co jsem řešil? Cíl projektu? Garant: Ing. Olga Kaiferová Konzultanti: Ing. Karel Fuksa a Ing. Jaroslav Zápotocký

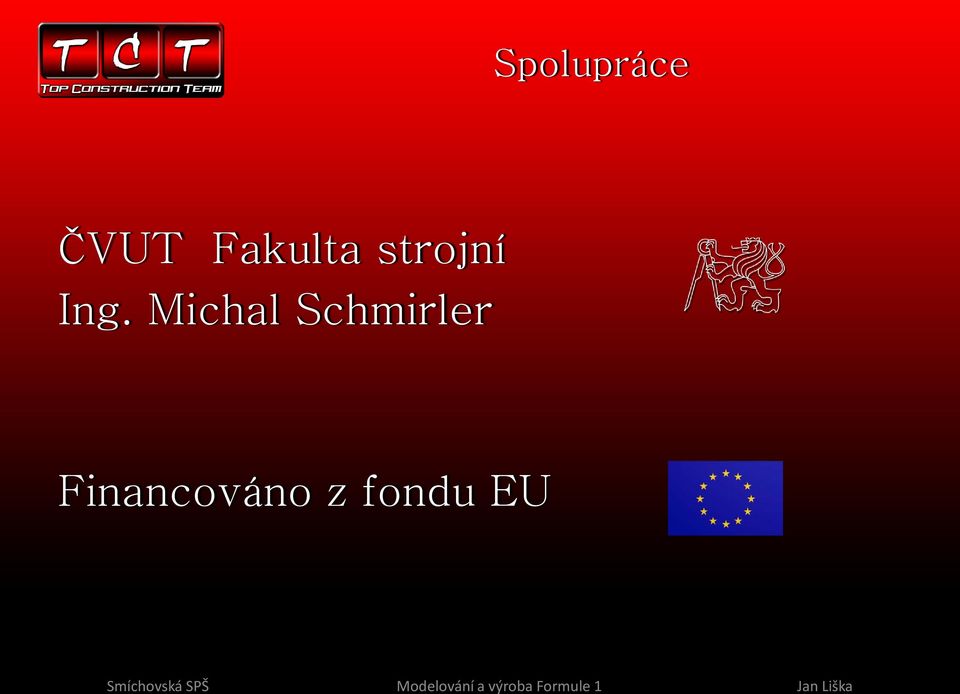

7 Spolupráce ČVUT Fakulta strojní Ing. Michal Schmirler Financováno z fondu EU

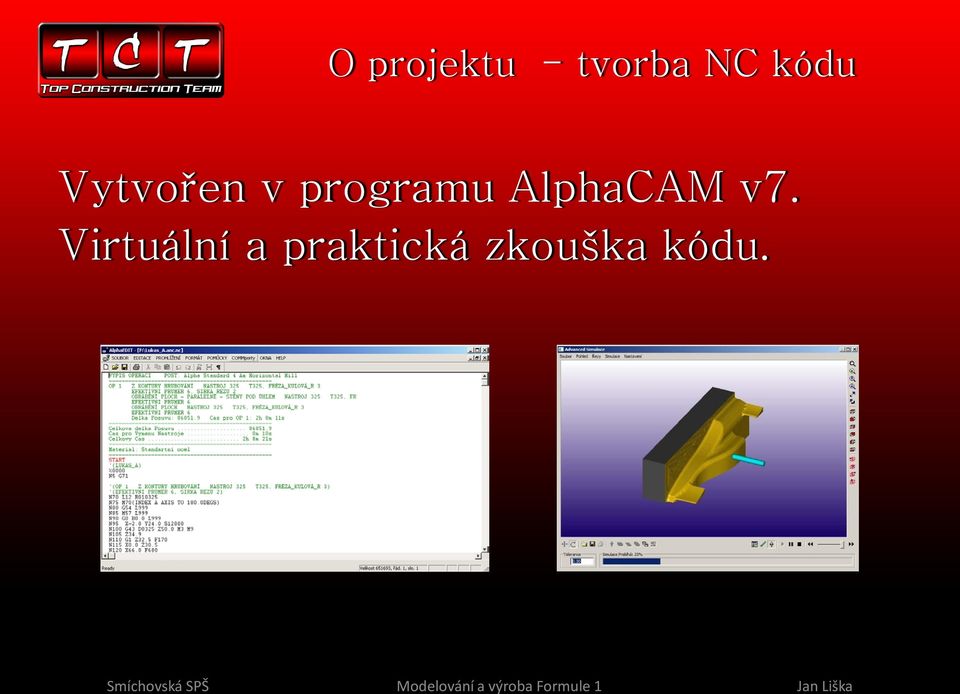

8 O projektu - tvorba NC kódu Vytvořen v programu AlphaCAM v7. Virtuální a praktická zkouška kódu.

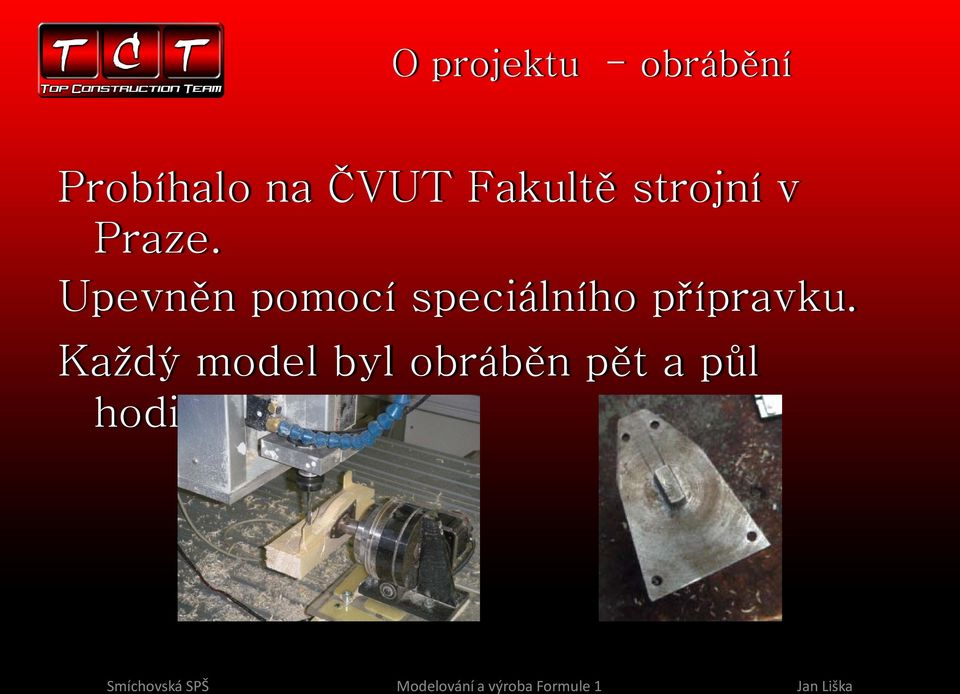

9 O projektu - obrábění Probíhalo na ČVUT Fakultě strojní v Praze. Upevněn pomocí speciálního přípravku. Každý model byl obráběn pět a půl hodiny.

10 O projektu - obrábění Při obrábění došlu u dvou modelů k odlomení křídel. Vymodelována náhradní křídla a vytvořen NC kód. Vyrobena z modelářského dřeva.

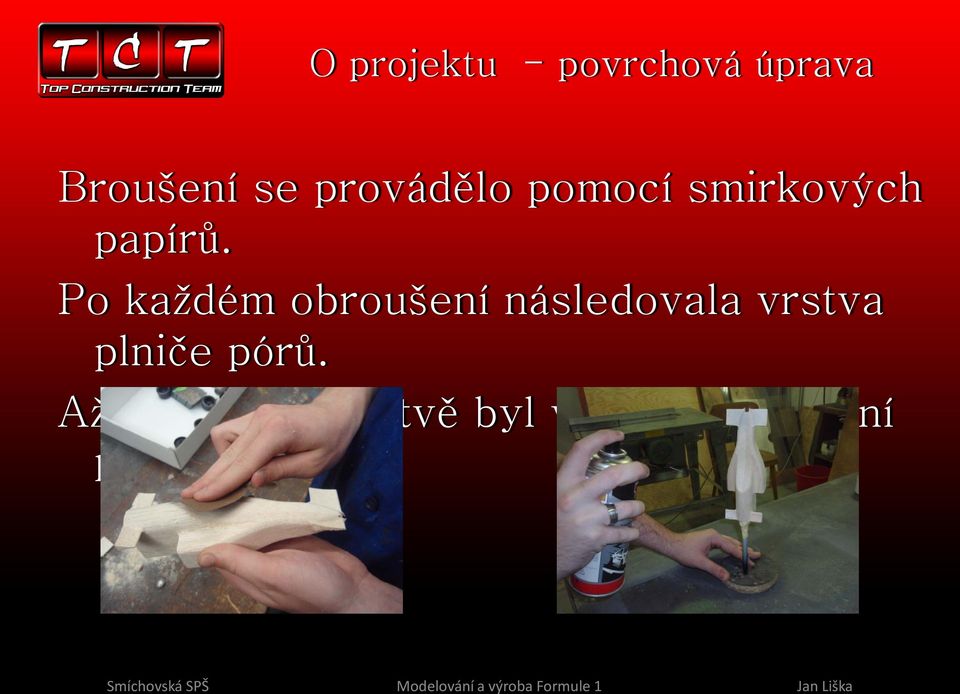

11 O projektu - povrchová úprava Broušení se provádělo pomocí smirkových papírů. Po každém obroušení následovala vrstva plniče pórů. Až po sedmé vrstvě byl vytvořen kvalitní povrch.

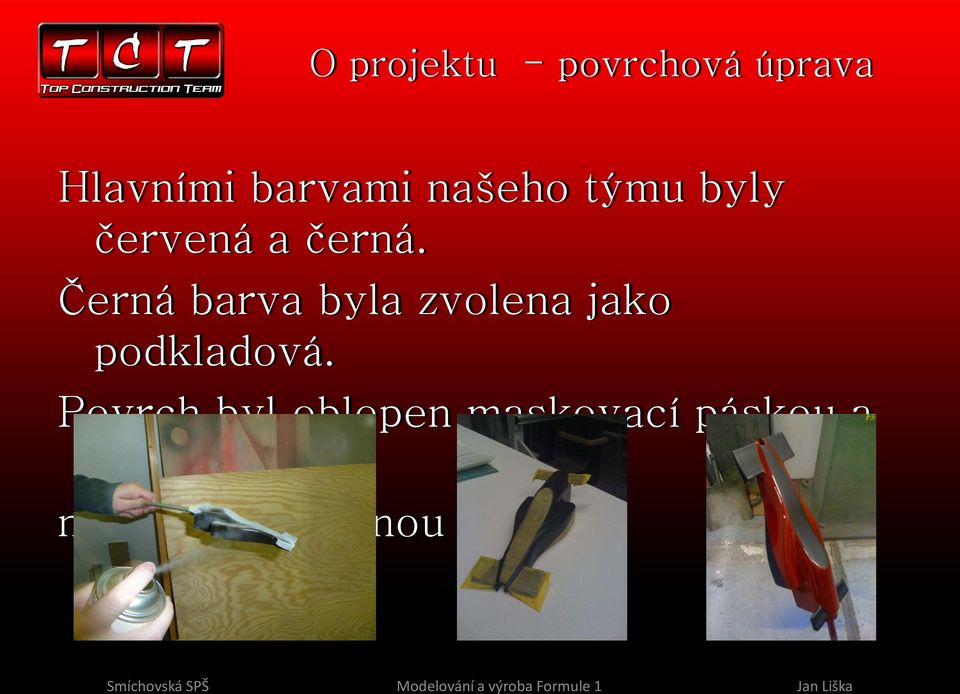

12 O projektu - povrchová úprava Hlavními barvami našeho týmu byly červená a černá. Černá barva byla zvolena jako podkladová. Povrch byl oblepen maskovací páskou a poté nastříkán červenou barvou.

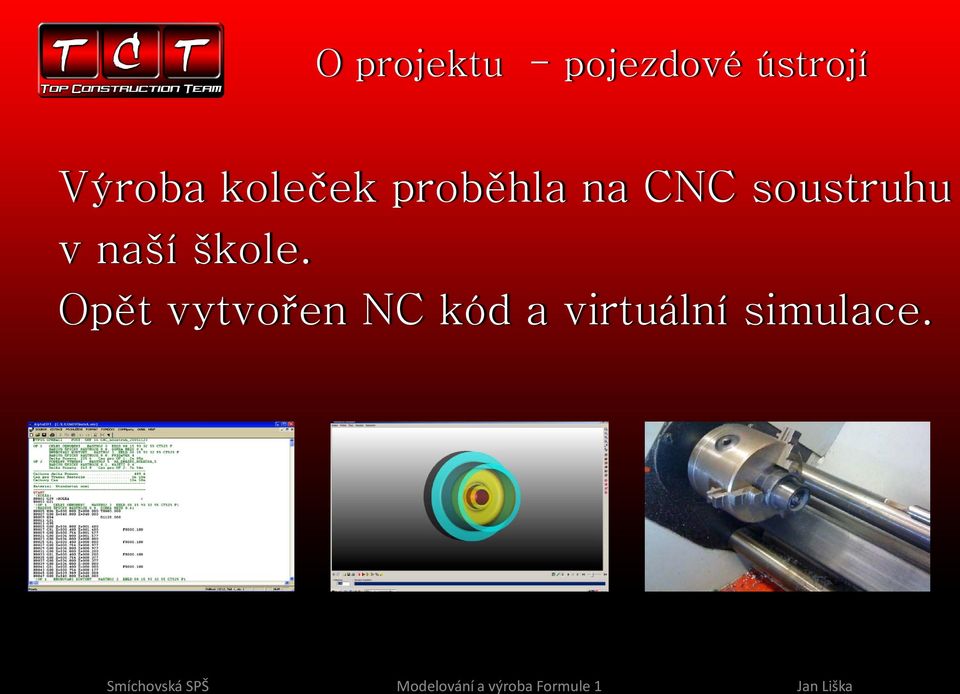

13 O projektu - pojezdové ústrojí Výroba koleček proběhla na CNC soustruhu v naší škole. Opět vytvořen NC kód a virtuální simulace.

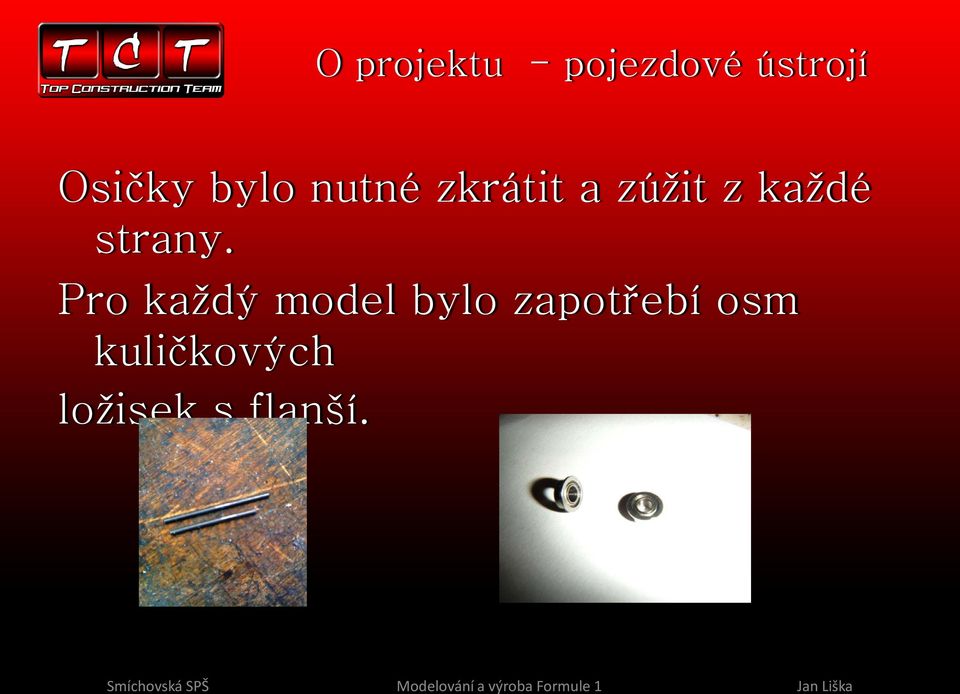

14 O projektu - pojezdové ústrojí Osičky bylo nutné zkrátit a zúžit z každé strany. Pro každý model bylo zapotřebí osm kuličkových ložisek s flanší.

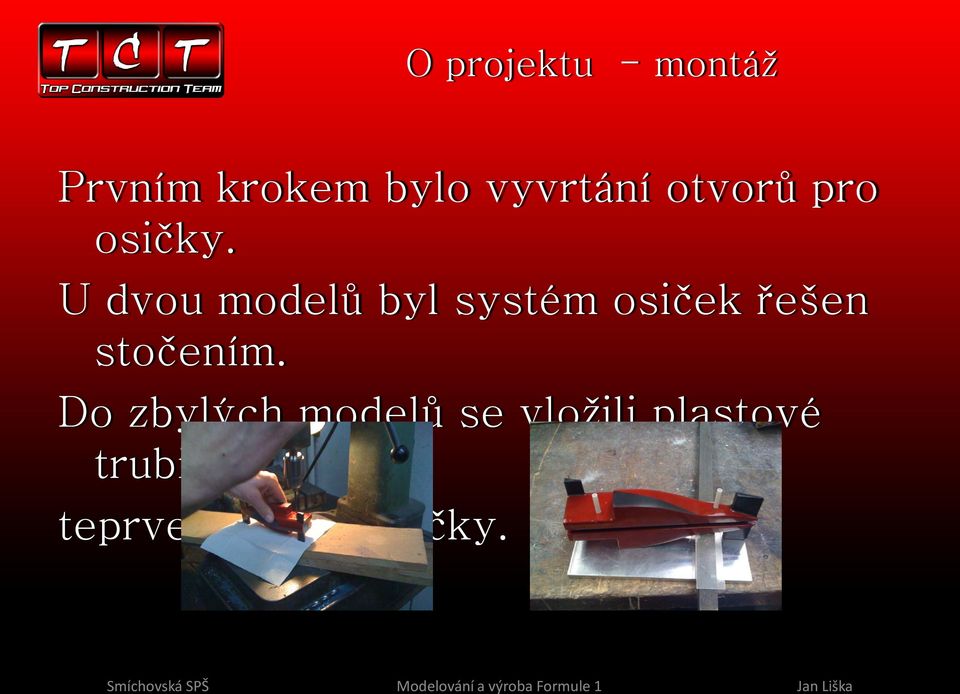

15 O projektu - montáž Prvním krokem bylo vyvrtání otvorů pro osičky. U dvou modelů byl systém osiček řešen stočením. Do zbylých modelů se vložili plastové trubičky a teprve do nich osičky.

16 O projektu - montáž Osičky se zalepily napevno do modelu. Poté se nasadilo první ložisko, kolečko a druhé ložisko. To celé se zajistilo takzvaným quicklockem.

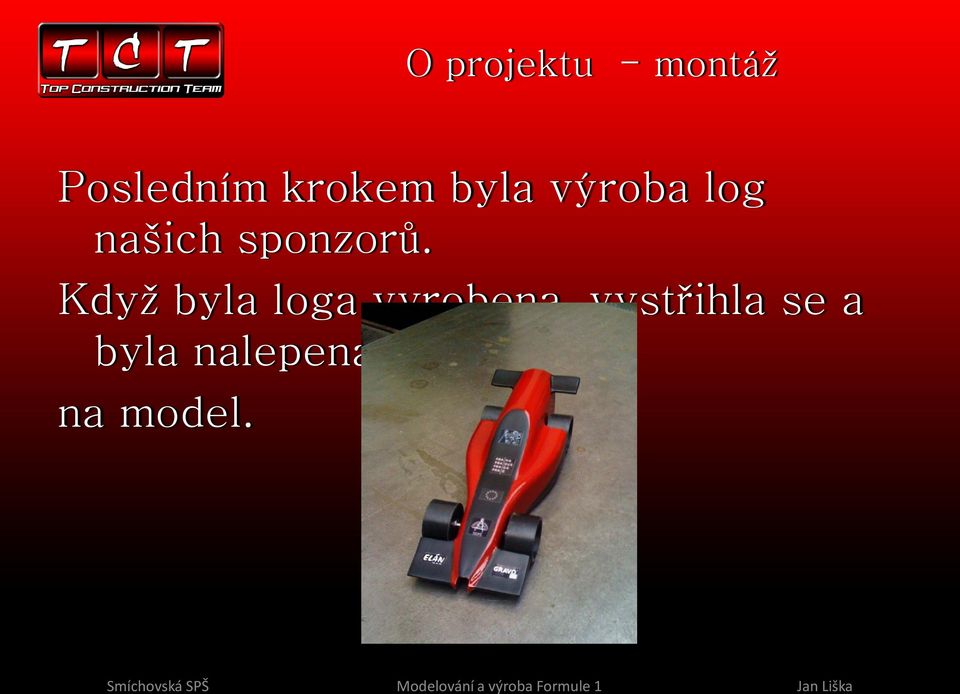

17 O projektu - montáž Posledním krokem byla výroba log našich sponzorů. Když byla loga vyrobena, vystřihla se a byla nalepena na model.

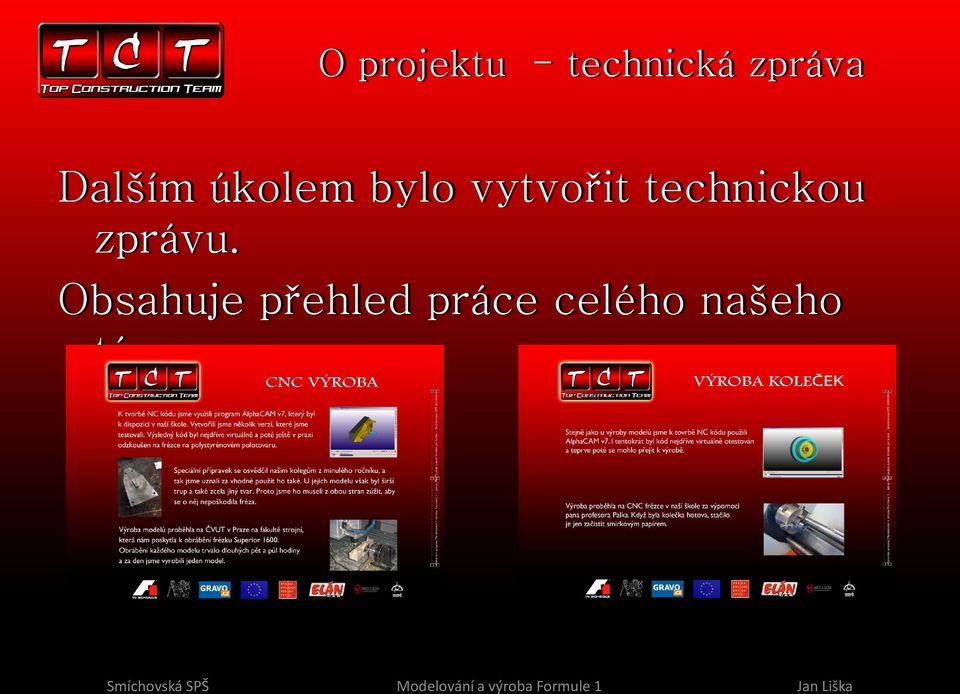

18 O projektu - technická zpráva Dalším úkolem bylo vytvořit technickou zprávu. Obsahuje přehled práce celého našeho týmu.

19 O projektu - testování Probíhalo března v naší škole. Nejdříve se testovali reakční časy a poté model.

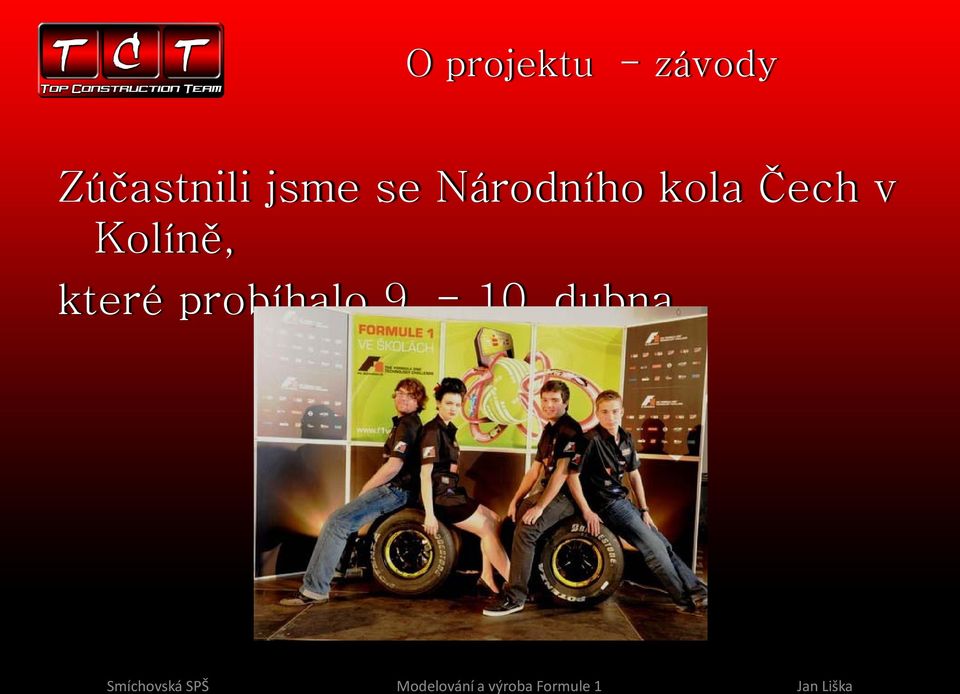

20 O projektu - závody Zúčastnili jsme se Národního kola Čech v Kolíně, které probíhalo dubna

21 O projektu - závěr Tento projekt byl pro mne v mnoha ohledech velmi přínosným. Dozvěděl jsem se spoustu užitečných informací a získal nové zkušenosti. Během celého projektu jsem sice narazil na několik problémů, ale s výsledkem jsem nadmíru

22 Děkuji za Vaši pozornost.

23 Webové stránky

24 Webové stránky

25 Booklet

26 Polep

27 Plakát

28 Testování

29 Testování

30 Testování

31 Testování

32 Testování

33 Závody

34 Závody

35 Závody

36 Závody

37 Závody

38 Závody

39 Závody

40 Závody

41 Závody
