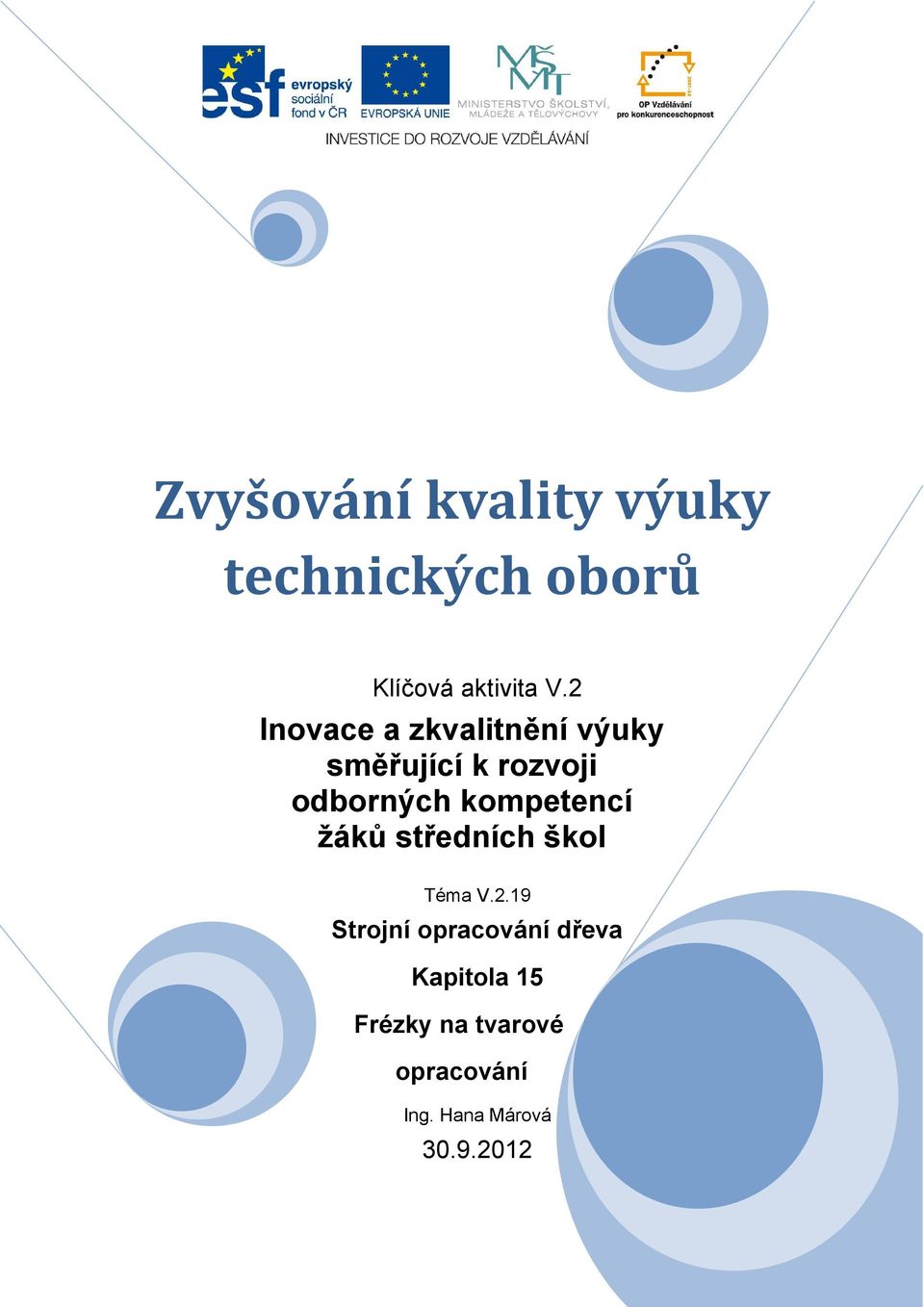

1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.19 Strojní opracování dřeva Kapitola 15 Frézky na tvarové opracování Ing. Hana Márová

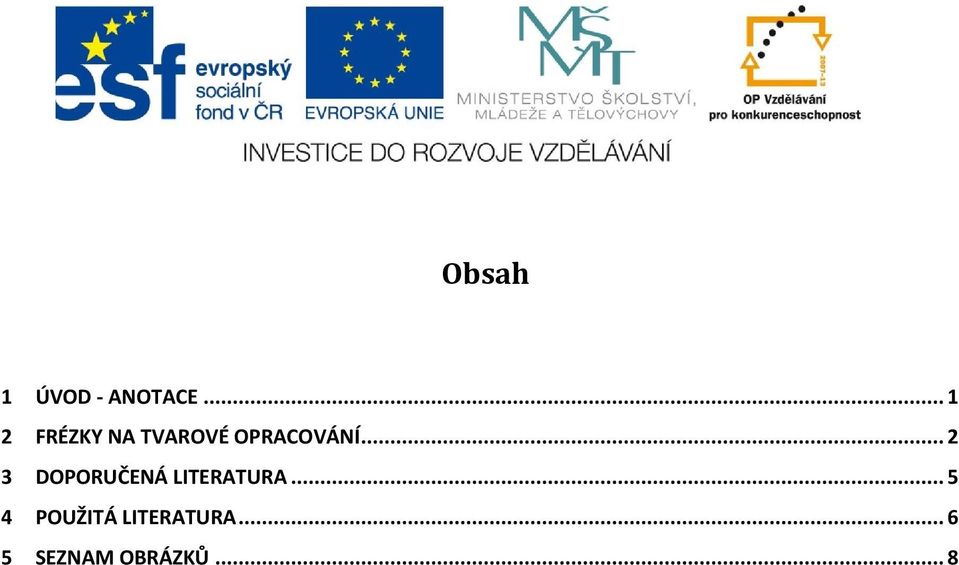

2 Obsah 1 ÚVOD - ANOTACE FRÉZKY NA TVAROVÉ OPRACOVÁNÍ DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA SEZNAM OBRÁZKŮ... 8

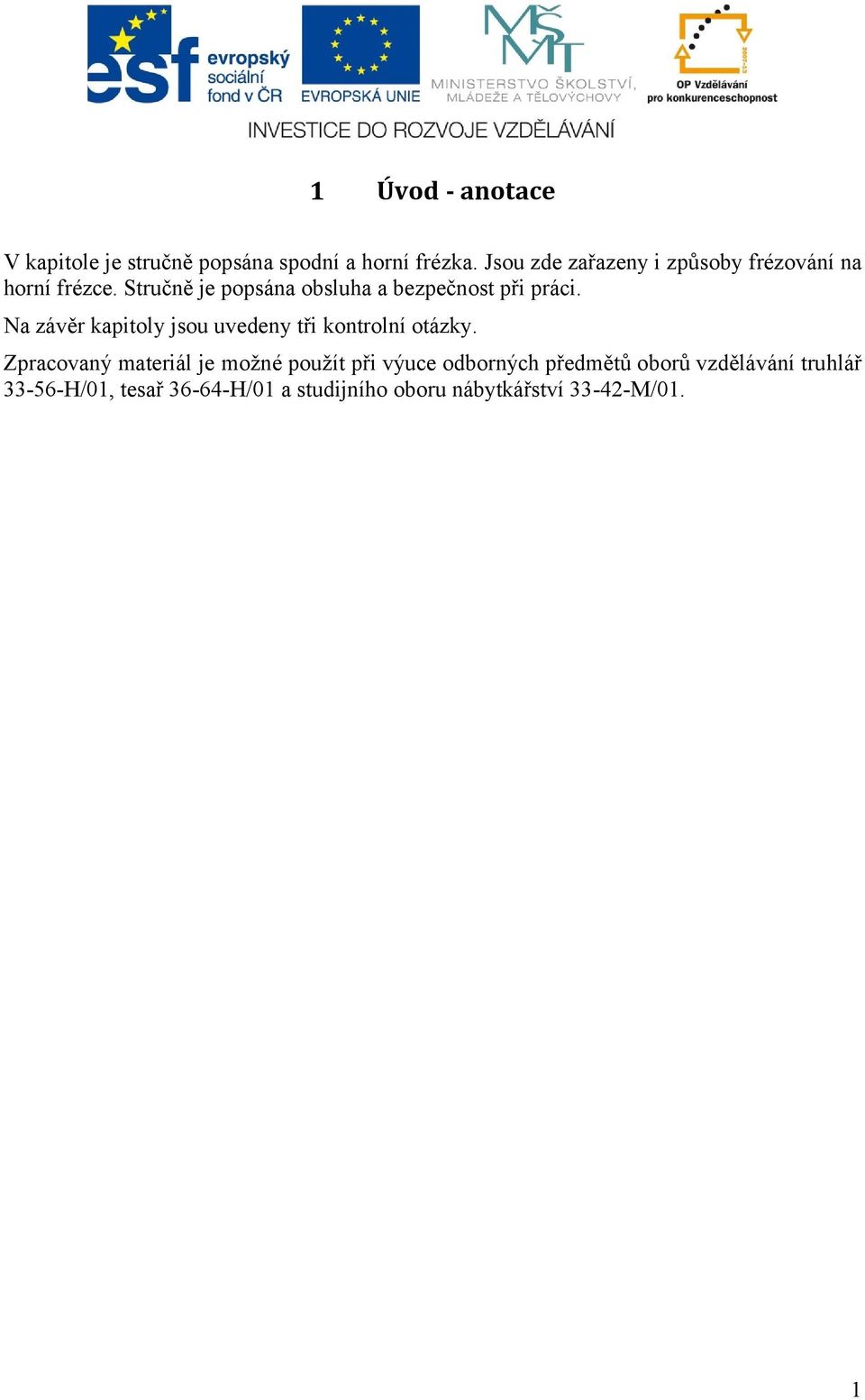

3 1 Úvod - anotace V kapitole je stručně popsána spodní a horní frézka. Jsou zde zařazeny i způsoby frézování na horní frézce. Stručně je popsána obsluha a bezpečnost při práci. Na závěr kapitoly jsou uvedeny tři kontrolní otázky. Zpracovaný materiál je možné použít při výuce odborných předmětů oborů vzdělávání truhlář H/01, tesař H/01 a studijního oboru nábytkářství M/01. 1

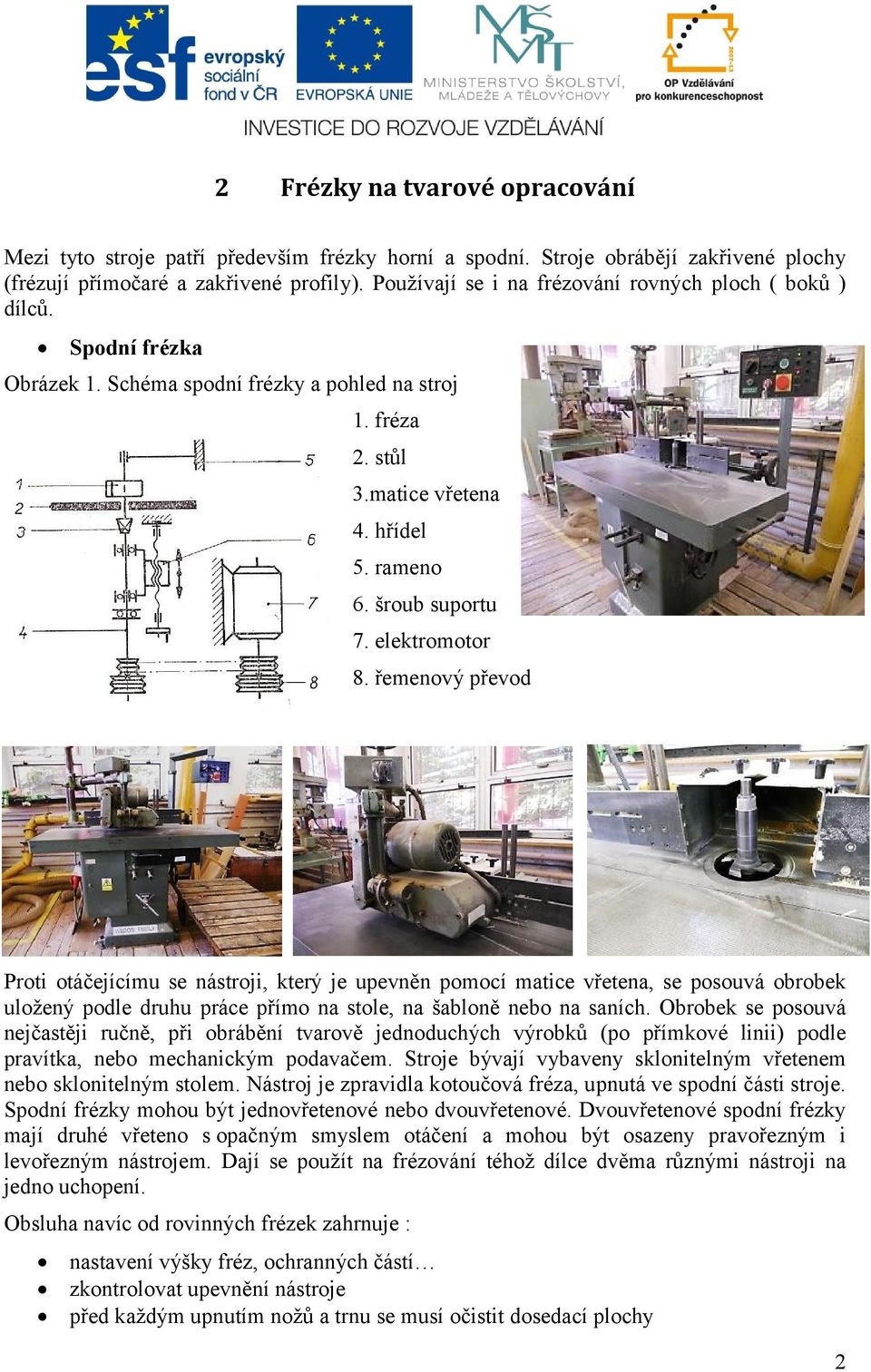

4 2 Frézky na tvarové opracování Mezi tyto stroje patří především frézky horní a spodní. Stroje obrábějí zakřivené plochy (frézují přímočaré a zakřivené profily). Používají se i na frézování rovných ploch ( boků ) dílců. Spodní frézka Obrázek 1. Schéma spodní frézky a pohled na stroj 1. fréza 2. stůl 3.matice vřetena 4. hřídel 5. rameno 6. šroub suportu 7. elektromotor 8. řemenový převod Proti otáčejícímu se nástroji, který je upevněn pomocí matice vřetena, se posouvá obrobek uložený podle druhu práce přímo na stole, na šabloně nebo na saních. Obrobek se posouvá nejčastěji ručně, při obrábění tvarově jednoduchých výrobků (po přímkové linii) podle pravítka, nebo mechanickým podavačem. Stroje bývají vybaveny sklonitelným vřetenem nebo sklonitelným stolem. Nástroj je zpravidla kotoučová fréza, upnutá ve spodní části stroje. Spodní frézky mohou být jednovřetenové nebo dvouvřetenové. Dvouvřetenové spodní frézky mají druhé vřeteno s opačným smyslem otáčení a mohou být osazeny pravořezným i levořezným nástrojem. Dají se použít na frézování téhož dílce dvěma různými nástroji na jedno uchopení. Obsluha navíc od rovinných frézek zahrnuje : nastavení výšky fréz, ochranných částí zkontrolovat upevnění nástroje před každým upnutím nožů a trnu se musí očistit dosedací plochy 2

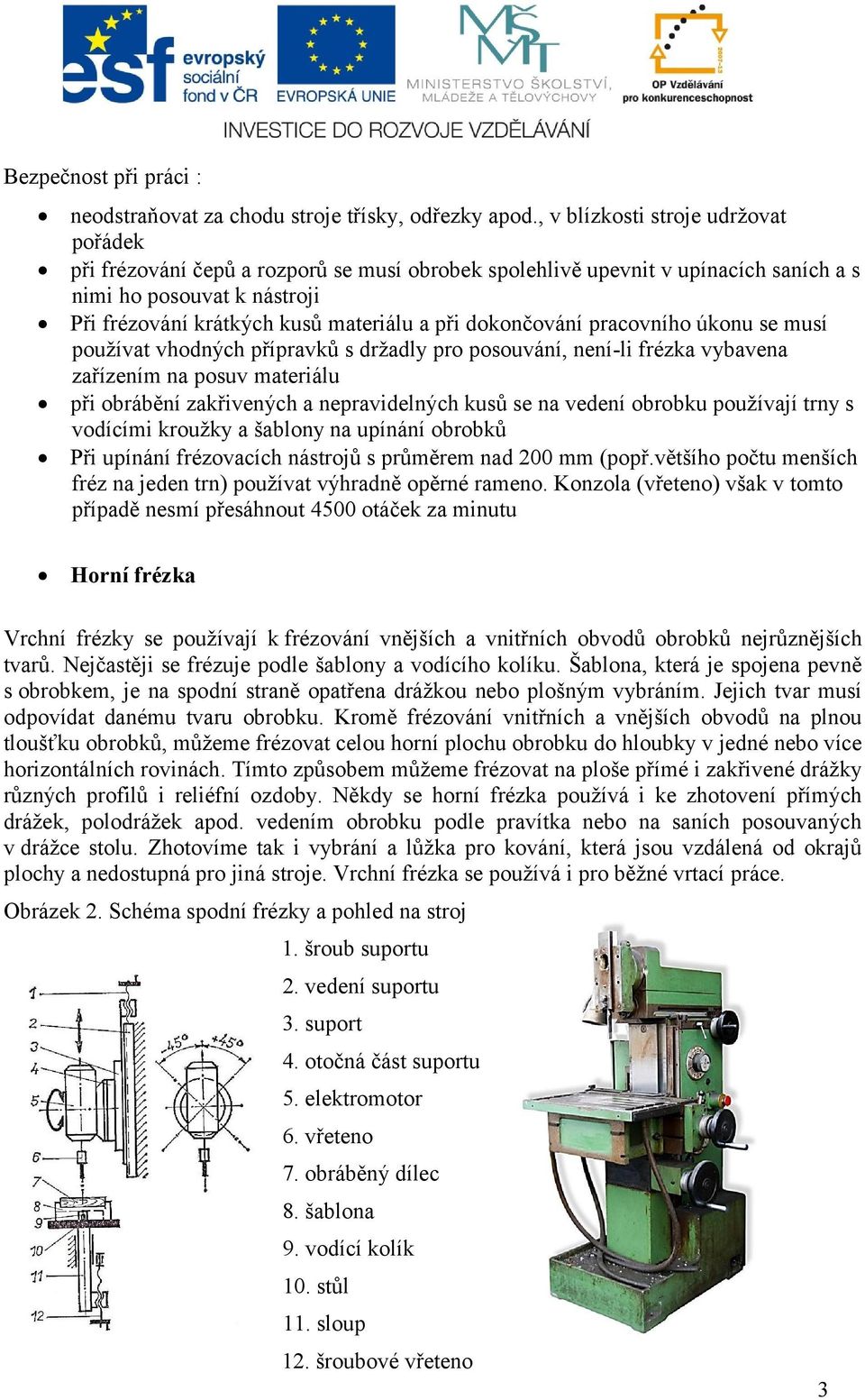

5 Bezpečnost při práci : neodstraňovat za chodu stroje třísky, odřezky apod., v blízkosti stroje udržovat pořádek při frézování čepů a rozporů se musí obrobek spolehlivě upevnit v upínacích saních a s nimi ho posouvat k nástroji Při frézování krátkých kusů materiálu a při dokončování pracovního úkonu se musí používat vhodných přípravků s držadly pro posouvání, není-li frézka vybavena zařízením na posuv materiálu při obrábění zakřivených a nepravidelných kusů se na vedení obrobku používají trny s vodícími kroužky a šablony na upínání obrobků Při upínání frézovacích nástrojů s průměrem nad 200 mm (popř.většího počtu menších fréz na jeden trn) používat výhradně opěrné rameno. Konzola (vřeteno) však v tomto případě nesmí přesáhnout 4500 otáček za minutu Horní frézka Vrchní frézky se používají k frézování vnějších a vnitřních obvodů obrobků nejrůznějších tvarů. Nejčastěji se frézuje podle šablony a vodícího kolíku. Šablona, která je spojena pevně s obrobkem, je na spodní straně opatřena drážkou nebo plošným vybráním. Jejich tvar musí odpovídat danému tvaru obrobku. Kromě frézování vnitřních a vnějších obvodů na plnou tloušťku obrobků, můžeme frézovat celou horní plochu obrobku do hloubky v jedné nebo více horizontálních rovinách. Tímto způsobem můžeme frézovat na ploše přímé i zakřivené drážky různých profilů i reliéfní ozdoby. Někdy se horní frézka používá i ke zhotovení přímých drážek, polodrážek apod. vedením obrobku podle pravítka nebo na saních posouvaných v drážce stolu. Zhotovíme tak i vybrání a lůžka pro kování, která jsou vzdálená od okrajů plochy a nedostupná pro jiná stroje. Vrchní frézka se používá i pro běžné vrtací práce. Obrázek 2. Schéma spodní frézky a pohled na stroj 1. šroub suportu 2. vedení suportu 3. suport 4. otočná část suportu 5. elektromotor 6. vřeteno 7. obráběný dílec 8. šablona 9. vodící kolík 10. stůl 11. sloup 12. šroubové vřeteno 3

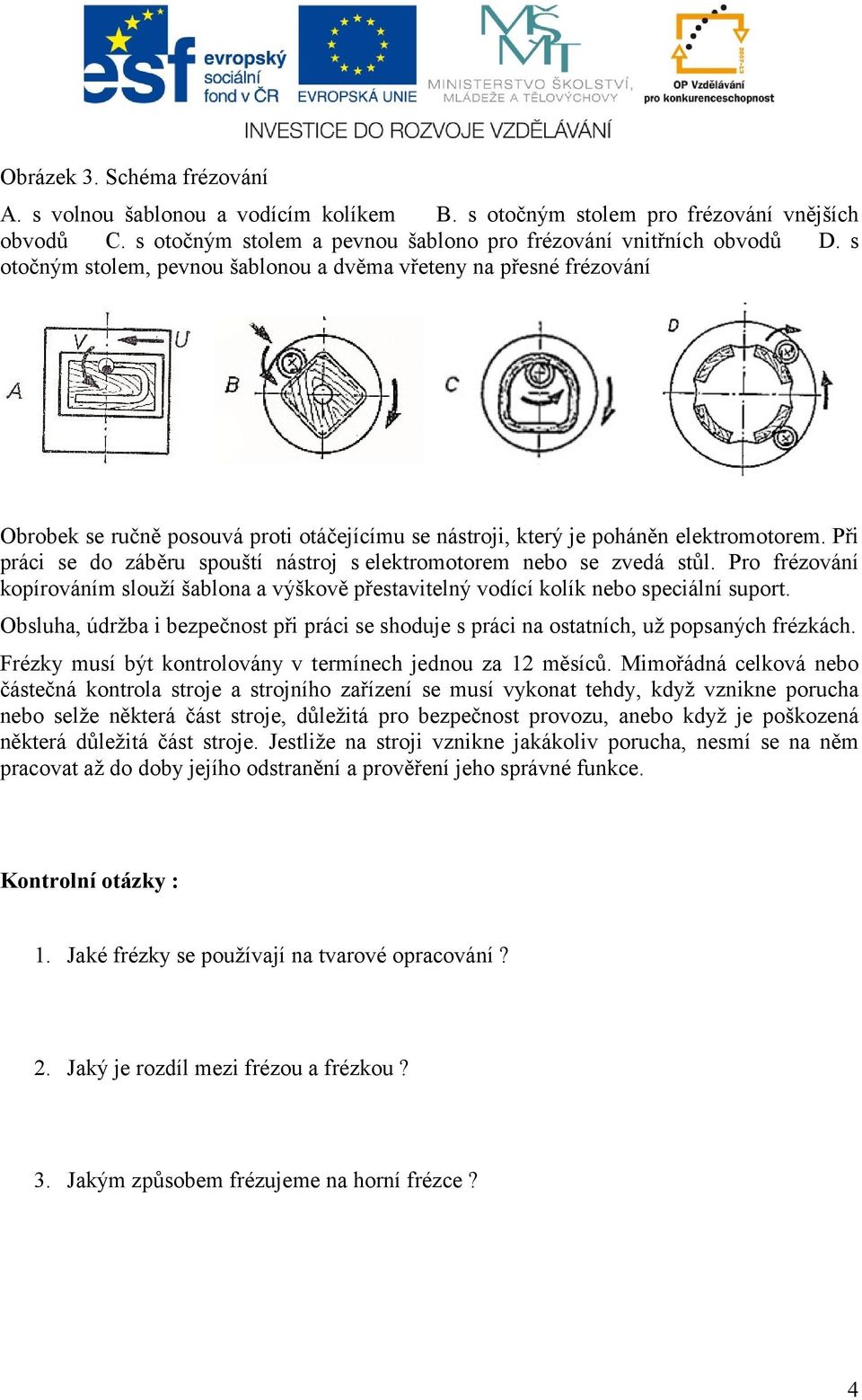

6 Obrázek 3. Schéma frézování A. s volnou šablonou a vodícím kolíkem B. s otočným stolem pro frézování vnějších obvodů C. s otočným stolem a pevnou šablono pro frézování vnitřních obvodů D. s otočným stolem, pevnou šablonou a dvěma vřeteny na přesné frézování Obrobek se ručně posouvá proti otáčejícímu se nástroji, který je poháněn elektromotorem. Při práci se do záběru spouští nástroj s elektromotorem nebo se zvedá stůl. Pro frézování kopírováním slouží šablona a výškově přestavitelný vodící kolík nebo speciální suport. Obsluha, údržba i bezpečnost při práci se shoduje s práci na ostatních, už popsaných frézkách. Frézky musí být kontrolovány v termínech jednou za 12 měsíců. Mimořádná celková nebo částečná kontrola stroje a strojního zařízení se musí vykonat tehdy, když vznikne porucha nebo selže některá část stroje, důležitá pro bezpečnost provozu, anebo když je poškozená některá důležitá část stroje. Jestliže na stroji vznikne jakákoliv porucha, nesmí se na něm pracovat až do doby jejího odstranění a prověření jeho správné funkce. Kontrolní otázky : 1. Jaké frézky se používají na tvarové opracování? 2. Jaký je rozdíl mezi frézou a frézkou? 3. Jakým způsobem frézujeme na horní frézce? 4

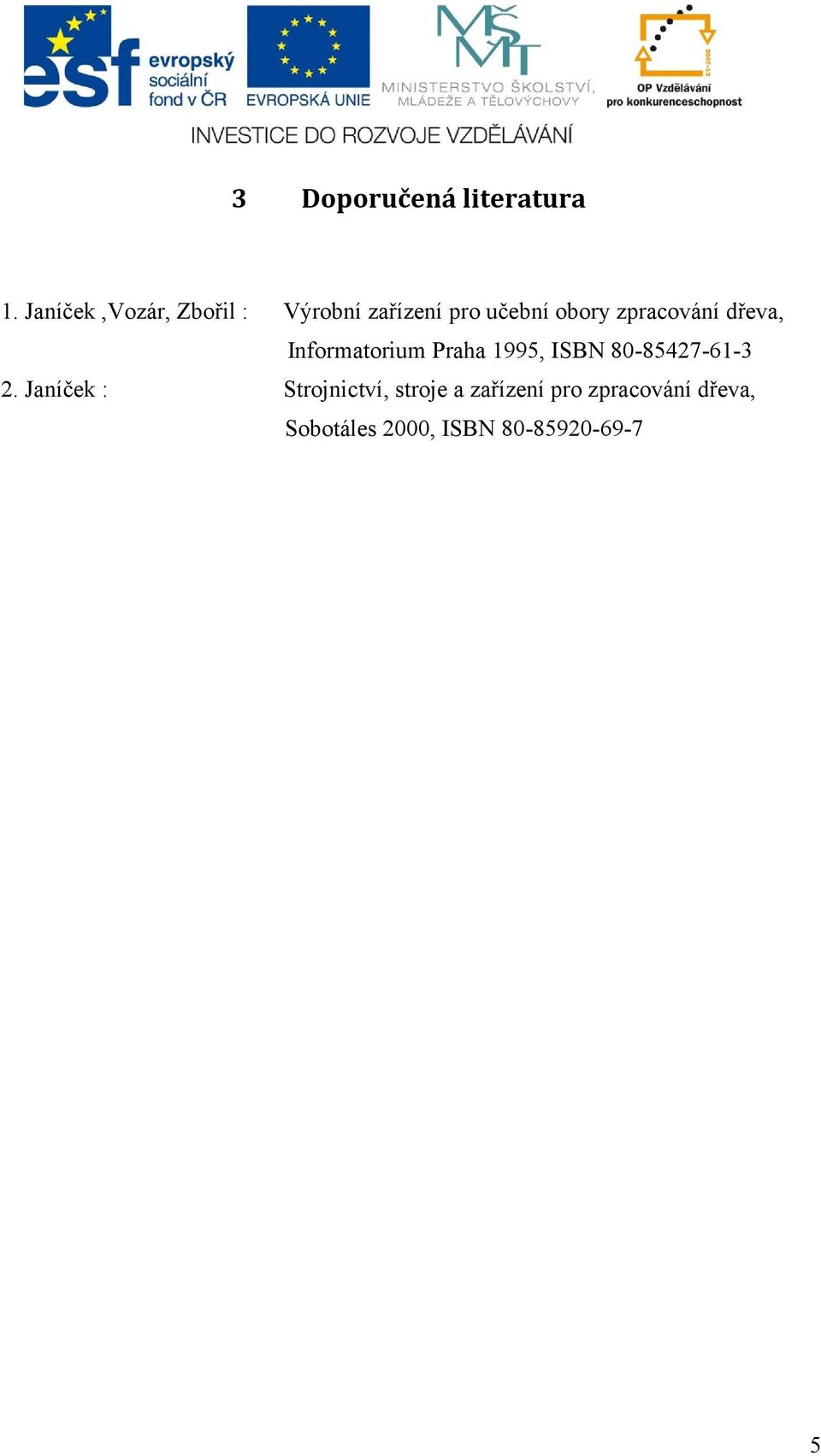

7 3 Doporučená literatura 1. Janíček,Vozár, Zbořil : Výrobní zařízení pro učební obory zpracování dřeva, Informatorium Praha 1995, ISBN Janíček : Strojnictví, stroje a zařízení pro zpracování dřeva, Sobotáles 2000, ISBN

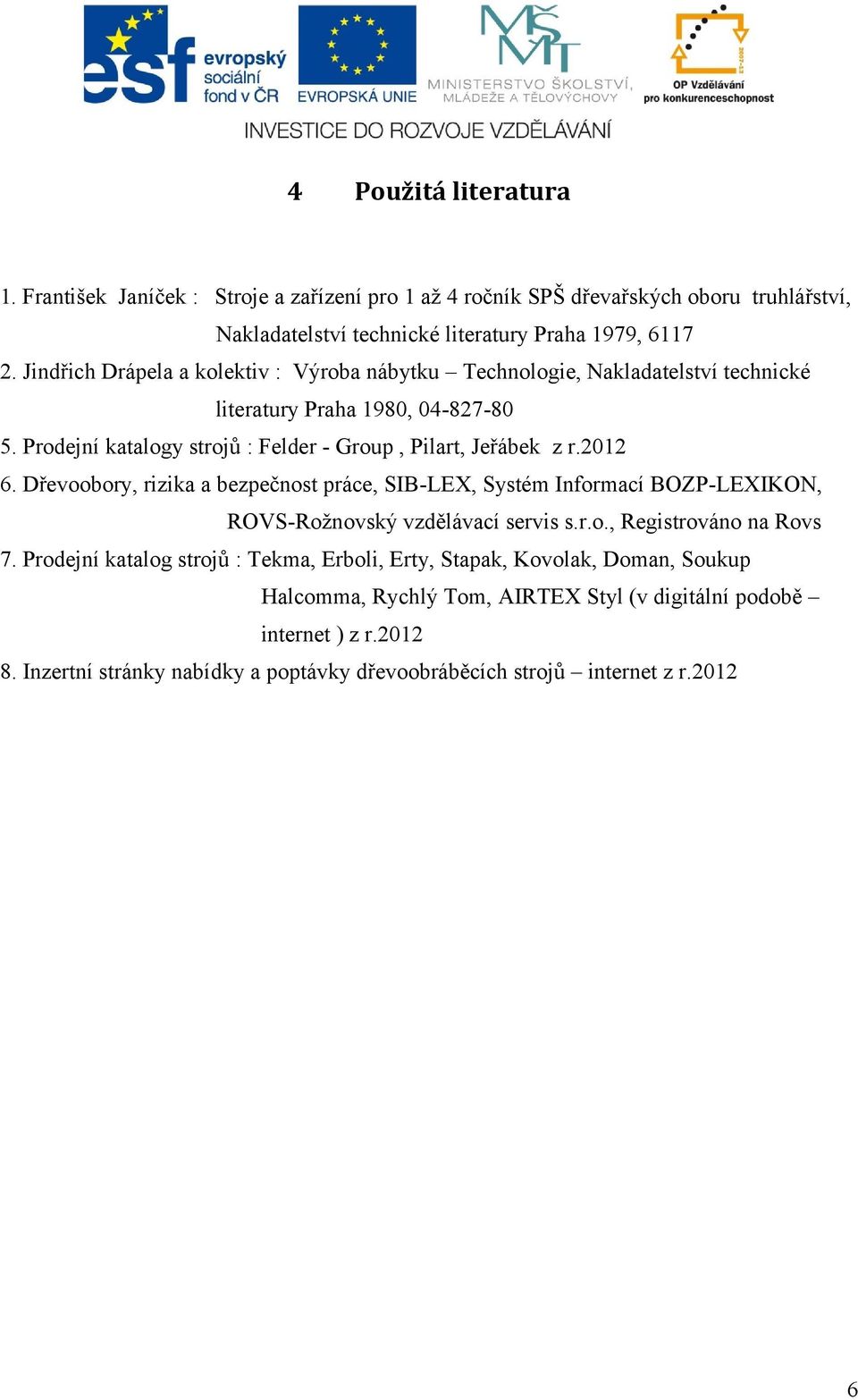

8 4 Použitá literatura 1. František Janíček : Stroje a zařízení pro 1 až 4 ročník SPŠ dřevařských oboru truhlářství, Nakladatelství technické literatury Praha 1979, Jindřich Drápela a kolektiv : Výroba nábytku Technologie, Nakladatelství technické literatury Praha 1980, Prodejní katalogy strojů : Felder - Group, Pilart, Jeřábek z r Dřevoobory, rizika a bezpečnost práce, SIB-LEX, Systém Informací BOZP-LEXIKON, ROVS-Rožnovský vzdělávací servis s.r.o., Registrováno na Rovs 7. Prodejní katalog strojů : Tekma, Erboli, Erty, Stapak, Kovolak, Doman, Soukup Halcomma, Rychlý Tom, AIRTEX Styl (v digitální podobě internet ) z r Inzertní stránky nabídky a poptávky dřevoobráběcích strojů internet z r

9 7

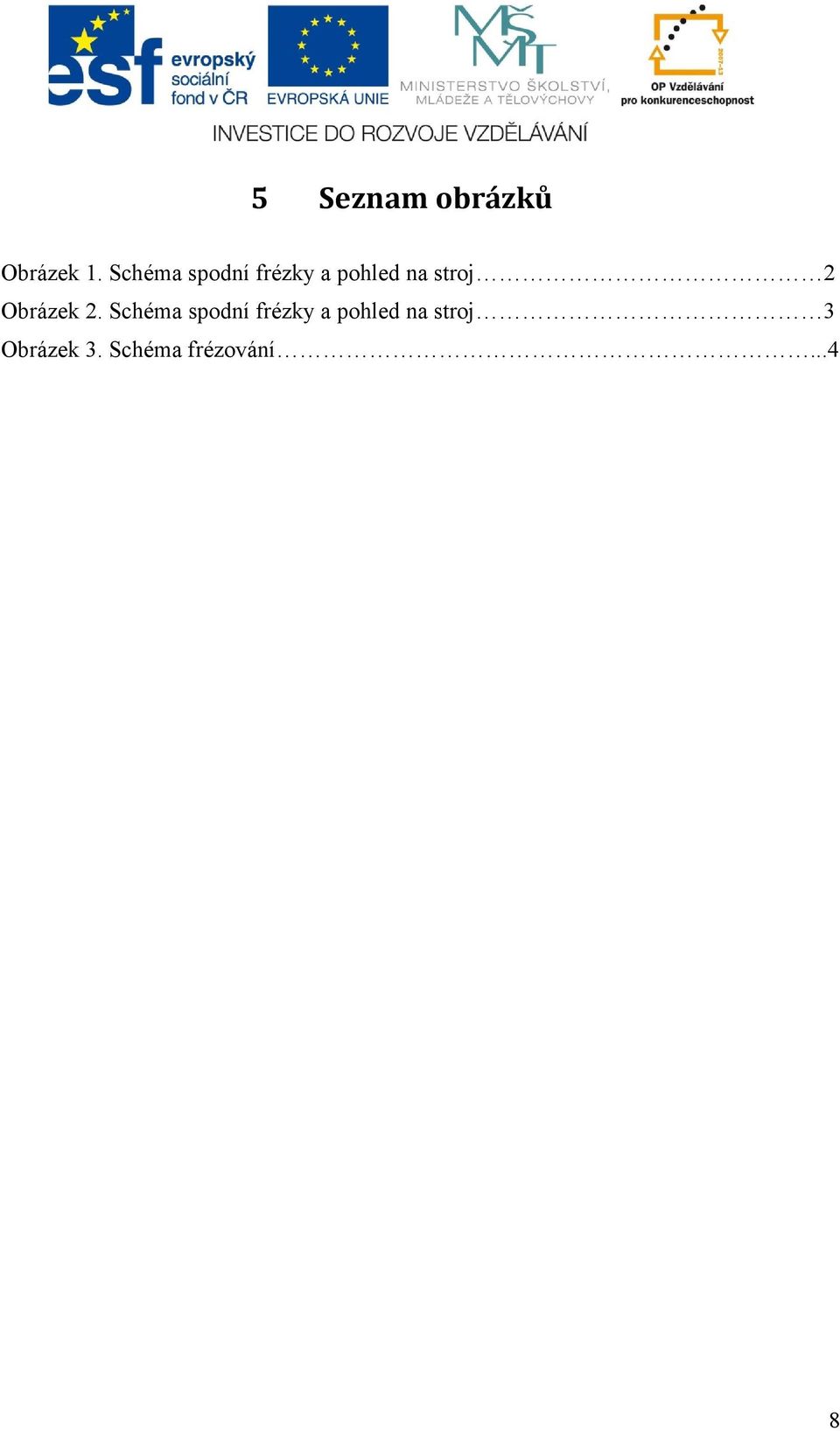

10 5 Seznam obrázků Obrázek 1. Schéma spodní frézky a pohled na stroj 2 Obrázek 2. Schéma spodní frézky a pohled na stroj 3 Obrázek 3. Schéma frézování...4 8
