1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.19 Strojní opracování dřeva Kapitola 23 Soustruhy Ing. Hana Márová

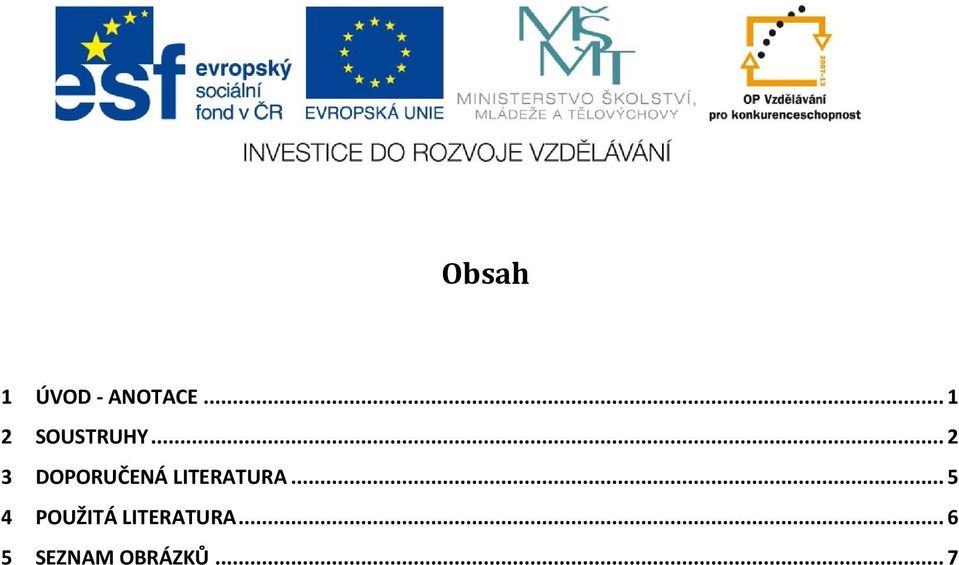

2 Obsah 1 ÚVOD - ANOTACE SOUSTRUHY DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA SEZNAM OBRÁZKŮ... 7
3 1 Úvod - anotace V kapitole je stručně popsán způsob soustružení, nástroje, které se při soustružení používají a některé druhy soustruhů ( hrotový a lícní ). K doplnění je zařazeno pár slov o soustruhu univerzálním, poloautomatickém a automatickém. Doplněna je i bezpečnost práce při soustružení. Na závěr kapitoly jsou uvedeny tři kontrolní otázky. Zpracovaný materiál je možné použít při výuce odborných předmětů oborů vzdělávání truhlář H/01, tesař H/01 a studijního oboru nábytkářství M/01. 1

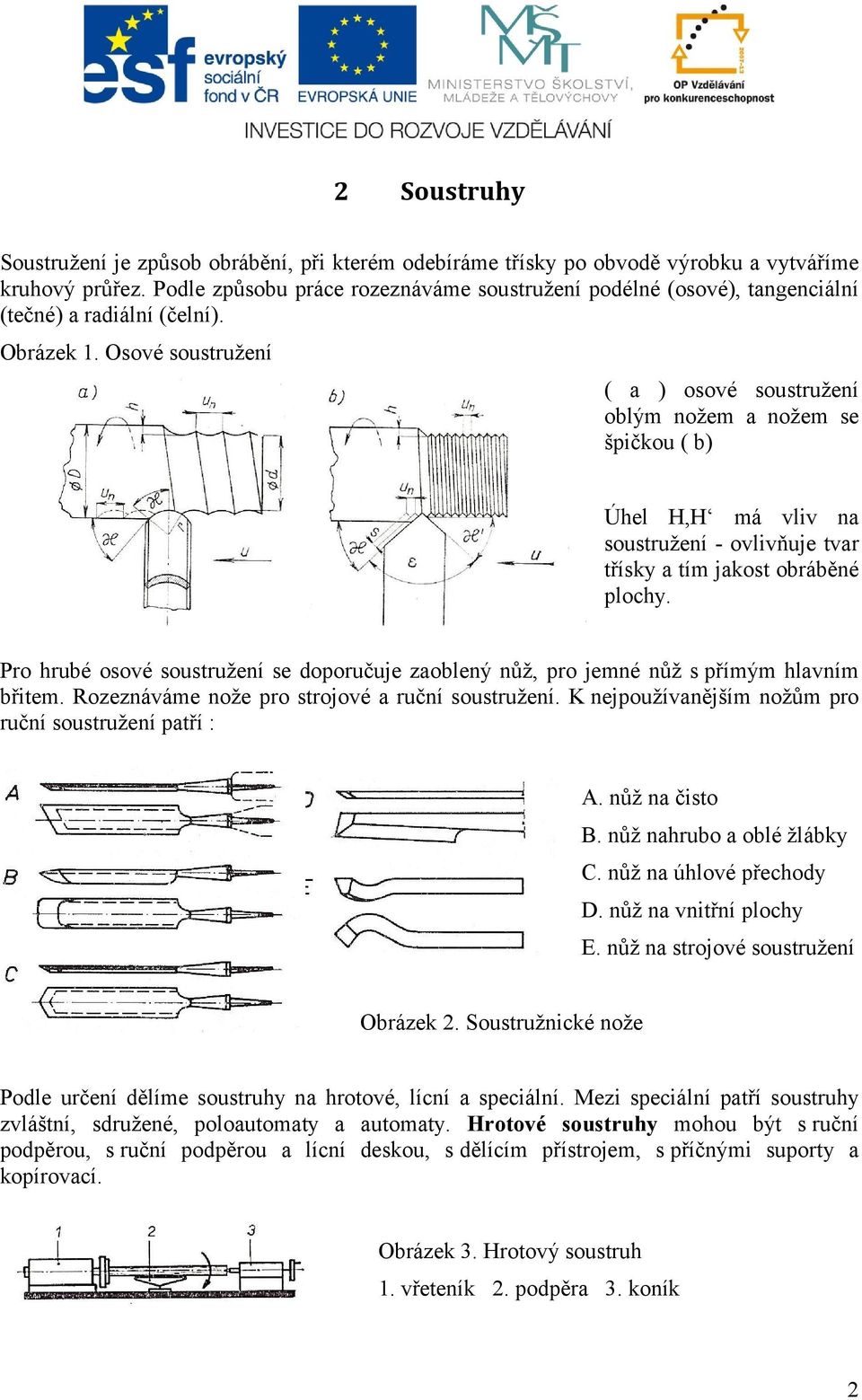

4 2 Soustruhy Soustružení je způsob obrábění, při kterém odebíráme třísky po obvodě výrobku a vytváříme kruhový průřez. Podle způsobu práce rozeznáváme soustružení podélné (osové), tangenciální (tečné) a radiální (čelní). Obrázek 1. Osové soustružení ( a ) osové soustružení oblým nožem a nožem se špičkou ( b) Úhel H,H má vliv na soustružení - ovlivňuje tvar třísky a tím jakost obráběné plochy. Pro hrubé osové soustružení se doporučuje zaoblený nůž, pro jemné nůž s přímým hlavním břitem. Rozeznáváme nože pro strojové a ruční soustružení. K nejpoužívanějším nožům pro ruční soustružení patří : A. nůž na čisto B. nůž nahrubo a oblé žlábky C. nůž na úhlové přechody D. nůž na vnitřní plochy E. nůž na strojové soustružení Obrázek 2. Soustružnické nože Podle určení dělíme soustruhy na hrotové, lícní a speciální. Mezi speciální patří soustruhy zvláštní, sdružené, poloautomaty a automaty. Hrotové soustruhy mohou být s ruční podpěrou, s ruční podpěrou a lícní deskou, s dělícím přístrojem, s příčnými suporty a kopírovací. Obrázek 3. Hrotový soustruh 1. vřeteník 2. podpěra 3. koník 2
5 Obrázek 4. Hrotový kopírovací soustruh 1. vřeteník 2. podpěra 3. koník 4. křížový suport s kopírovací šablonou 5. stojan 6. lícní deska Obrázek 5. Kinematické schéma hrotového soustruhu 1. stupňovitá řemenice 2. řemen 3. vřeteno s upínacím sklíčidlem 4. podpěra 5. elektromotor 6. koník 7. ruční kolečko Obrázek 6. Pohled na soustruh Obrázek 7. Lícní soustruh 6. lícní deska 5. stojan 2. podpěra Lícní soustruhy mohou být modelářské, na sedadla a kruhové výztuhy židlí. Křížový suport je určený k upnutí soustružnických nožů a k jejich příčnému i podélnému posouvání do řezu. Suport se posouvá ručně kolečky. Ruční podpěra slouží k podpírání nožů při ručním soustružení. Další části stroje je koník a vřeteno s upínacím sklíčidlem, mezi ně se obráběný dílec upíná. Vřeteno je poháněno elektromotorem přes řemenici, uloženou v levém stojanu. Na lícní desku můžeme upnout i disk pro broušení. Soustružený dílec se upíná na lícní desce upevněné na vřetenu nebo mezi vřeteno a koník. Na lícní desce se upínají dílce s velkým průměrem. Poloautomatické a automatické soustruhy se dělí podle počtu vřeten na jedno a více vřetenové. Od předešlých soustruhů mají některé základní činnosti ( hlavně upínání a 3
6 uvolňování obrobku, posuv suportu a soustružnických nožů ) vykonávané poloautomaticky nebo samočinně. Obrázek 8. Pohled na nové stroje plynulá regulace otáček univerzální soustruh Univerzální soustruhy mohou opracovávat kovy, neželezné kovy, plast i dřevo. Poskytují vhodné řezné podmínky pro hospodárné obrábění všech běžně používaných materiálů jako je hliník a jeho slitiny, neželezné kovy i ocel vysoké pevnosti. Vyznačují se optimálním rozsahem otáček, který umožňuje využití nástrojů z rychlořezné ocele i slinutých karbidů. Soustruhy umožňují vnější i vnitřní soustružení válcových ploch, kuželových a čelních ploch, zapichování, upichování, vrtání apod. Bezpečnost při práci na soustruhu : Otáčející se části stroje i obráběné dílce musí být vyváženy, dílec musí být bezpečně upnutý, stroj musí být vybavený spolehlivým brzdícím zařízením pro rychlé zastavení obráběného dílce. Brzdit dílce rukou je zakázáno. Pracovník musí používat ochranné brýle, oděv ( dobře upnuté rukávy ). Kontrolní otázky : 1. Co nazýváme soustružením? 2. Jaké druhy soustruhů podle určení rozeznáváme? 3. K čemu slouží koník u soustruhů? 4
7 3 Doporučená literatura 1. Janíček,Vozár, Zbořil : Výrobní zařízení pro učební obory zpracování dřeva, Informatorium Praha 1995, ISBN Janíček : Strojnictví, stroje a zařízení pro zpracování dřeva, Sobotáles 2000, ISBN
8 4 Použitá literatura 1. František Janíček : Stroje a zařízení pro 1 až 4 ročník SPŠ dřevařských oboru truhlářství, Nakladatelství technické literatury Praha 1979, Jindřich Drápela a kolektiv : Výroba nábytku Technologie, Nakladatelství technické literatury Praha 1980, Stanislav Prokeš : Obrábění dřeva a nových hmot ze dřeva, Nakladatelství technické literatury Praha 1978, Prodejní katalogy strojů : Felder - Group, Pilart, Jeřábek z r Prodejní katalog strojů : Tekma, Erboli, Erty, Stapak, Kovolak, Doman, Soukup Halcomma, Rychlý Tom, AIRTEX Styl (v digitální podobě internet ) z r Inzertní stránky nabídky a poptávky dřevoobráběcích strojů internet z r
9 5 Seznam obrázků Obrázek 1. Osové soustružení 2 Obrázek 2. Soustružnické nože..2 Obrázek 3. Hrotový soustruh.2 Obrázek 4. Hrotový kopírovací soustruh...3 Obrázek 5. Kinematické schéma hrotového soustruhu..3 Obrázek 6. Pohled na soustruh...3 Obrázek 7. Lícní soustruh..3 Obrázek 8. Pohled na nové stroje...4 7
