1 Elektronický regulátor pro chladírny T e c h n o l o g y & E v o l u t i o n

2 MasterCella: evoluce úspěchu!

3 MasterCella reprezentuje jeden z předních produktů CAREL v sortimentu pro chlazení. Podle zkušeností získaných v posledních letech byl produkt kompletně vylepšen a navrhnut s modernějším vzhledem, který lépe odpovídá očekávání zákazníků. Tento nový model je odpověď na potřebu integrovaného a kompletního řešení pro jednofázové, statické nebo větrané chladírny. Zařízení přímo řídí jednofázové jednotky s kompresory do 2 HP; zabudovaná výkonná relé rovněž ovládají všechny ostatní akční členy: ventilátory výparníku, odmražování, osvětlení a alarmové relé. Vysoký index krytí IP65 znamená, že regulátor MasterCella může být použit i ve vlhkém prostředí. Krabice může být instalována přímo na čelní stěnu chladírny, připojení kabelů je jednoduché díky velkému vnitřnímu prostoru a možnosti připojení kabelů nahoře nebo dole. Regulátor MasterCella řídí chytré odmražování, čímž je zabezpečena úspora energie v celém systému a může být vybaven hodinami pro odmražování v reálném čase (přesněji než v nastavených intervalech, jak je v tomto případě obvyklé). V modelech, vybavených hodinami, je standardní řízení HACCP; to zaručuje kontrolu dodržení teploty skladovaných potravin v souladu s požadavky systému HACCP.

4 MasterCella: kompletní integrace! Snadné použití MasterCella přichází s velmi výkonným displejem, který zobrazuje 3 číslice, desetinnou tečku, znaménko a ikony. To usnadňuje čtení hodnot a provozních stavů. Klávesnice je ergonomická a snadno použitelná. IP65 Na míru pro každého zákazníka Vzhled může být jednoduše přizpůsoben změnou horního a dolního krytu, přidáním specifické barvy nebo loga firmy. HACCP: speciální dozor MasterCella automaticky řídí monitorování jednotky a upozorňuje na kritické situace. Série MasterCella zjednodušuje procedury HACCP tím, že uživatele informuje o správném průběhu teploty a v případě překročení nastaveného limitu aktivuje lokální alarm (bzučák) a dálkový alarm (relé). Vyšší bezpečnost Je možno zvolit model s vypínačem 32 A na dvířkách pro ovládání kompletního vypnutí/zapnutí jednotky. Toto řešení dělá z regulátoru MasterCella kompletní elektrický rozvaděč. Vypínač může být zajištěn v poloze VYPNUTO pro zajištění maximální bezpečnosti při údržbových pracích na chladírně.

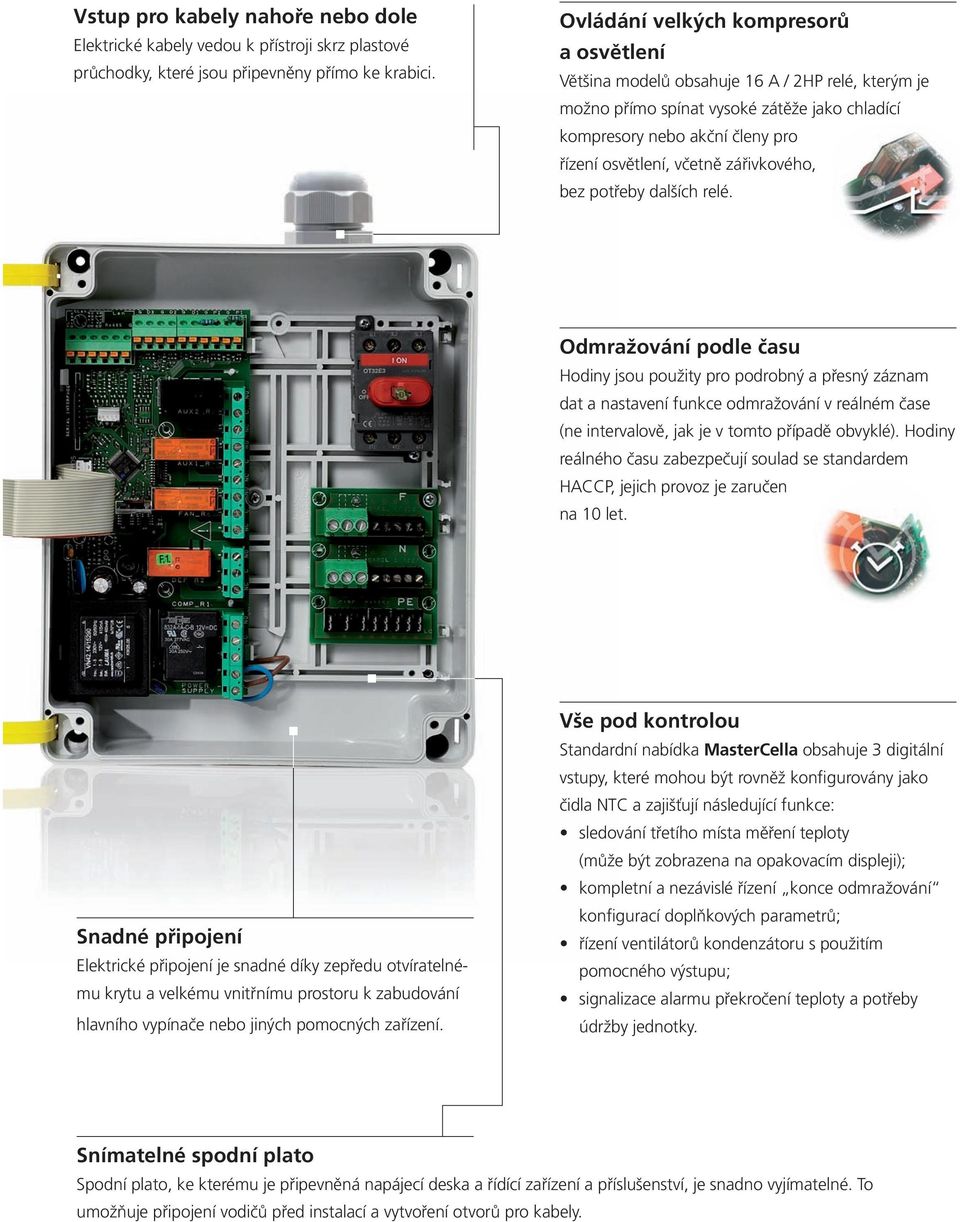

5 Vstup pro kabely nahoře nebo dole Elektrické kabely vedou k přístroji skrz plastové průchodky, které jsou připevněny přímo ke krabici. Ovládání velkých kompresorů a osvětlení Většina modelů obsahuje 16 A / 2HP relé, kterým je možno přímo spínat vysoké zátěže jako chladící kompresory nebo akční členy pro řízení osvětlení, včetně zářivkového, bez potřeby dalších relé. Odmražování podle času Hodiny jsou použity pro podrobný a přesný záznam dat a nastavení funkce odmražování v reálném čase (ne intervalově, jak je v tomto případě obvyklé). Hodiny reálného času zabezpečují soulad se standardem HACCP, jejich provoz je zaručen na 10 let. Snadné připojení Elektrické připojení je snadné díky zepředu otvíratelnému krytu a velkému vnitřnímu prostoru k zabudování hlavního vypínače nebo jiných pomocných zařízení. Vše pod kontrolou Standardní nabídka MasterCella obsahuje 3 digitální vstupy, které mohou být rovněž konfigurovány jako čidla NTC a zajišťují následující funkce: sledování třetího místa měření teploty (může být zobrazena na opakovacím displeji); kompletní a nezávislé řízení konce odmražování konfigurací doplňkových parametrů; řízení ventilátorů kondenzátoru s použitím pomocného výstupu; signalizace alarmu překročení teploty a potřeby údržby jednotky. Snímatelné spodní plato Spodní plato, ke kterému je připevněná napájecí deska a řídící zařízení a příslušenství, je snadno vyjímatelné. To umožňuje připojení vodičů před instalací a vytvoření otvorů pro kabely.

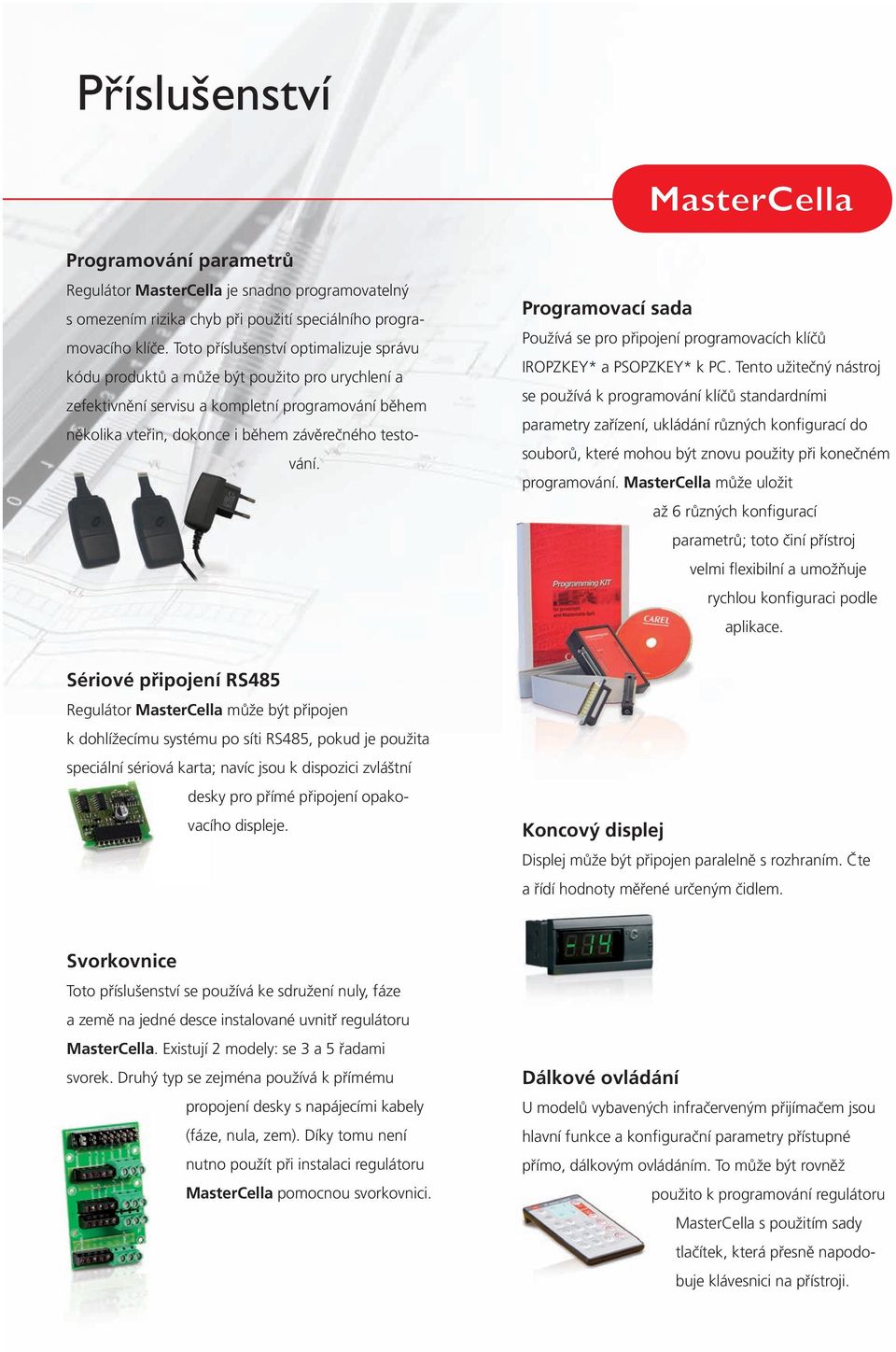

6 Příslušenství Programování parametrů Regulátor MasterCella je snadno programovatelný s omezením rizika chyb při použití speciálního programovacího klíče. Toto příslušenství optimalizuje správu kódu produktů a může být použito pro urychlení a zefektivnění servisu a kompletní programování během několika vteřin, dokonce i během závěrečného testování. Programovací sada Používá se pro připojení programovacích klíčů IROPZKEY* a PSOPZKEY* k PC. Tento užitečný nástroj se používá k programování klíčů standardními parametry zařízení, ukládání různých konfigurací do souborů, které mohou být znovu použity při konečném programování. MasterCella může uložit až 6 různých konfigurací parametrů; toto činí přístroj velmi flexibilní a umožňuje rychlou konfiguraci podle aplikace. Sériové připojení RS485 Regulátor MasterCella může být připojen k dohlížecímu systému po síti RS485, pokud je použita speciální sériová karta; navíc jsou k dispozici zvláštní desky pro přímé připojení opakovacího displeje. Koncový displej Displej může být připojen paralelně s rozhraním. Čte a řídí hodnoty měřené určeným čidlem. Svorkovnice Toto příslušenství se používá ke sdružení nuly, fáze a země na jedné desce instalované uvnitř regulátoru MasterCella. Existují 2 modely: se 3 a 5 řadami svorek. Druhý typ se zejména používá k přímému propojení desky s napájecími kabely (fáze, nula, zem). Díky tomu není nutno použít při instalaci regulátoru MasterCella pomocnou svorkovnici. Dálkové ovládání U modelů vybavených infračerveným přijímačem jsou hlavní funkce a konfigurační parametry přístupné přímo, dálkovým ovládáním. To může být rovněž použito k programování regulátoru MasterCella s použitím sady tlačítek, která přesně napodobuje klávesnici na přístroji.

7 Modely výstupy vstupy navíc MD33A0EN00 MD33A2ER00 MD33A5ER00 MD33D0EN00 MD33D0EB00 MD33D2EN00 MD33D5EN00 MD33D5EB00 kompresor 16 A 30 A 30 A 16 A 16 A 30 A 30 A 30 A odmražování A 16 A 16 A 16 A 16 A rozšiřující ventilátor A 8 A 8 A 8 A 8 A pomocný 1 8 A 8 A 8 A 8 A 8 A 8 A 8 A 8 A světlo/pomocný 2 16 A 16 A 2 Hp 16 A 16 A 16 A 2 Hp 2 Hp prostorová teplota teplota odmražování digitální vstup/čidlo 3 digitální vstup/čidlo 4 digitální vstup/čidlo 5 HACCP programovací klíč vysokovýkonný displej bzučák infračervený hodiny reálného času volitelný hot point terminál volitelná karta RS485 Modely s vypínačem výstupy vstupy navíc MD33D0FB00 MD33D5FB00 kompresor 16 A 30 A odmražování 16 A 16 A rozšiřující ventilátor 8 A 8 A pomocný 1 8 A 8 A světlo/pomocný 2 16 A 2 Hp prostorová teplota teplota odmražování digitální vstup/čidlo 3 digitální vstup/čidlo 4 digitální vstup/čidlo 5 HACCP programovací klíč vysokovýkonný displej bzučák infračervený hodiny reálného času volitelný hot point terminál volitelná karta RS485 Volitelné IROPZKEY00 IROPZKEYA0 IROPZSEM10 IROPZSEM30 IRTRRES000 PSOPZPGR00 MDOPZCA000 MDOPZCB000 IR00RR0000 IR00RG0000 bateriový programovací klíč programovací klíč s napájením sériová karta RS485 sériová karta RS485 s řízením opakovacího displeje dálkové ovládání programovací sada svorkovnice pro 3 skupiny připojení svorkovnice pro 5 skupin připojen červený opakovací displej zelený opakovací displej Rozměry (mm) a montáž Zapojení MasterCella pro připojení for the serial sériové network sítě connection není nutné it is respektovat not necessary polaritu to respect mezi the svorkami polarity between 29/30 the terminals 29/30 VL (zelenán) GND (červená/hnědá Rx/Tx (bílá) Síť 485 Síť 485 GND DI 3 DI 2 DI 1 G D3 G D2 G D1 ČIDLA 2 1 G P2 G P VZDÁLENÝ DISPLEJ a SÉRIOVÉ ROZHR. pouze pro: MD33*0**** MD33*2**** MD33*4**** R5 NO 17 C 16 NC 15 AUX2 PROG. KLÍČ R4 NO 14 C 13 AUX1 NC R3 NO 11 C 10 NC 9 montáž na stěnu R2 NO 8 C 7 NC 6 montáž do panelu 8 pouze pro: MD33*0**** MD33*3**** Napájení MD33**A**0: 115 V~ 100mA~ max MD33**E**0: 230 V~ 50mA~ max R1 NO 5 C 4 NC 3 N 2 L 1 21 L N

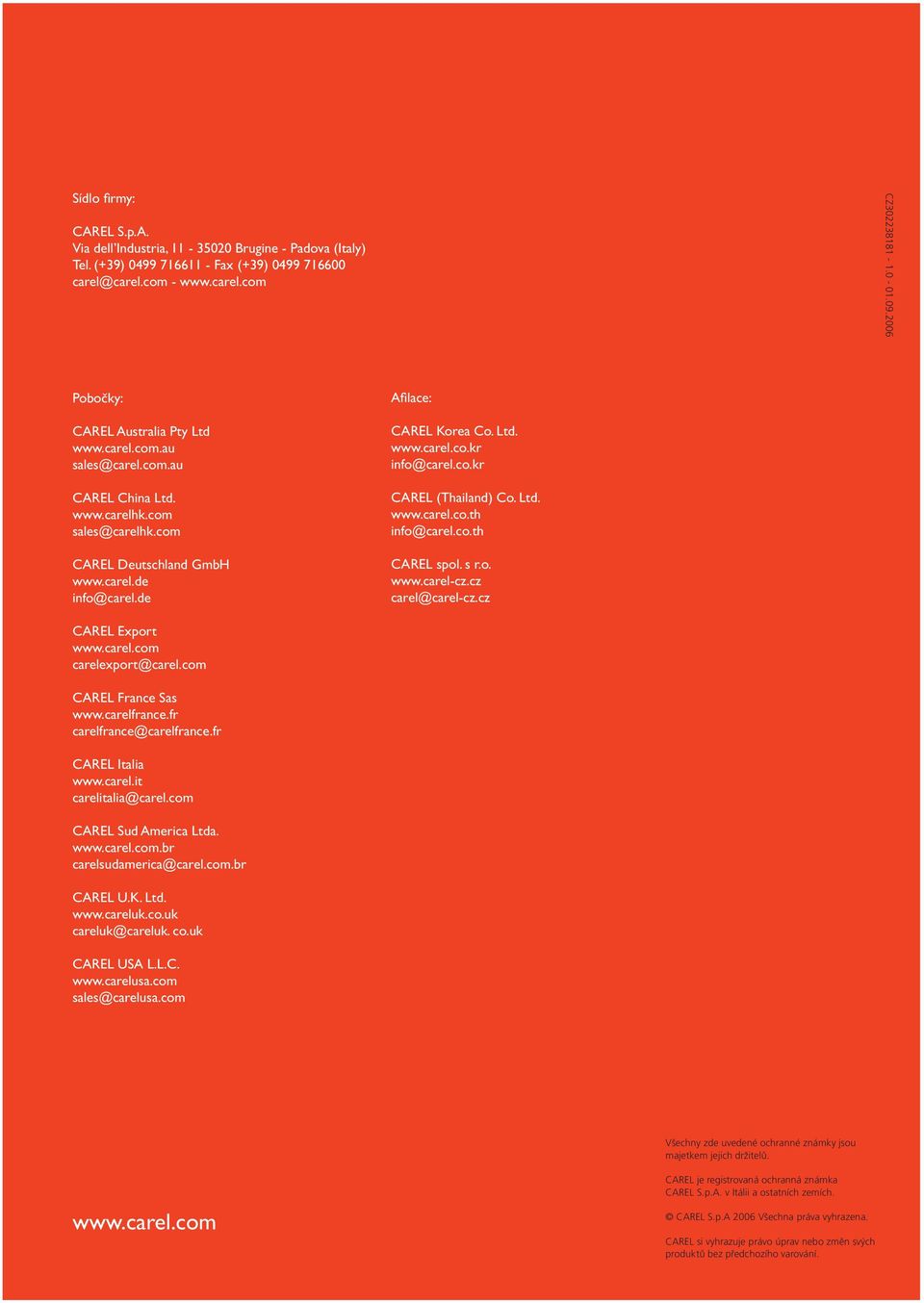

8 Sídlo fi rmy: CAREL S.p.A. Via dell Industria, Brugine - Padova (Italy) Tel. (+39) Fax (+39) carel@carel.com - CZ Pobočky: CAREL Australia Pty Ltd sales@carel.com.au CAREL China Ltd. sales@carelhk.com CAREL Deutschland GmbH info@carel.de Afi lace: CAREL Korea Co. Ltd. info@carel.co.kr CAREL (Thailand) Co. Ltd. info@carel.co.th CAREL spol. s r.o. carel@carel-cz.cz CAREL Export carelexport@carel.com CAREL France Sas carelfrance@carelfrance.fr CAREL Italia carelitalia@carel.com CAREL Sud America Ltda. carelsudamerica@carel.com.br CAREL U.K. Ltd. careluk@careluk. co.uk CAREL USA L.L.C. sales@carelusa.com Všechny zde uvedené ochranné známky jsou majetkem jejich držitelů. CAREL je registrovaná ochranná známka CAREL S.p.A. v Itálii a ostatních zemích. CAREL S.p.A 2006 Všechna práva vyhrazena. CAREL si vyhrazuje právo úprav nebo změn svých produktů bez předchozího varování.
