1 pco systém Programovatelné regulátory T e c h n o l o g y & E v o l u t i o n

2 Kompletní, fl exibilní a spolehlivé řešení

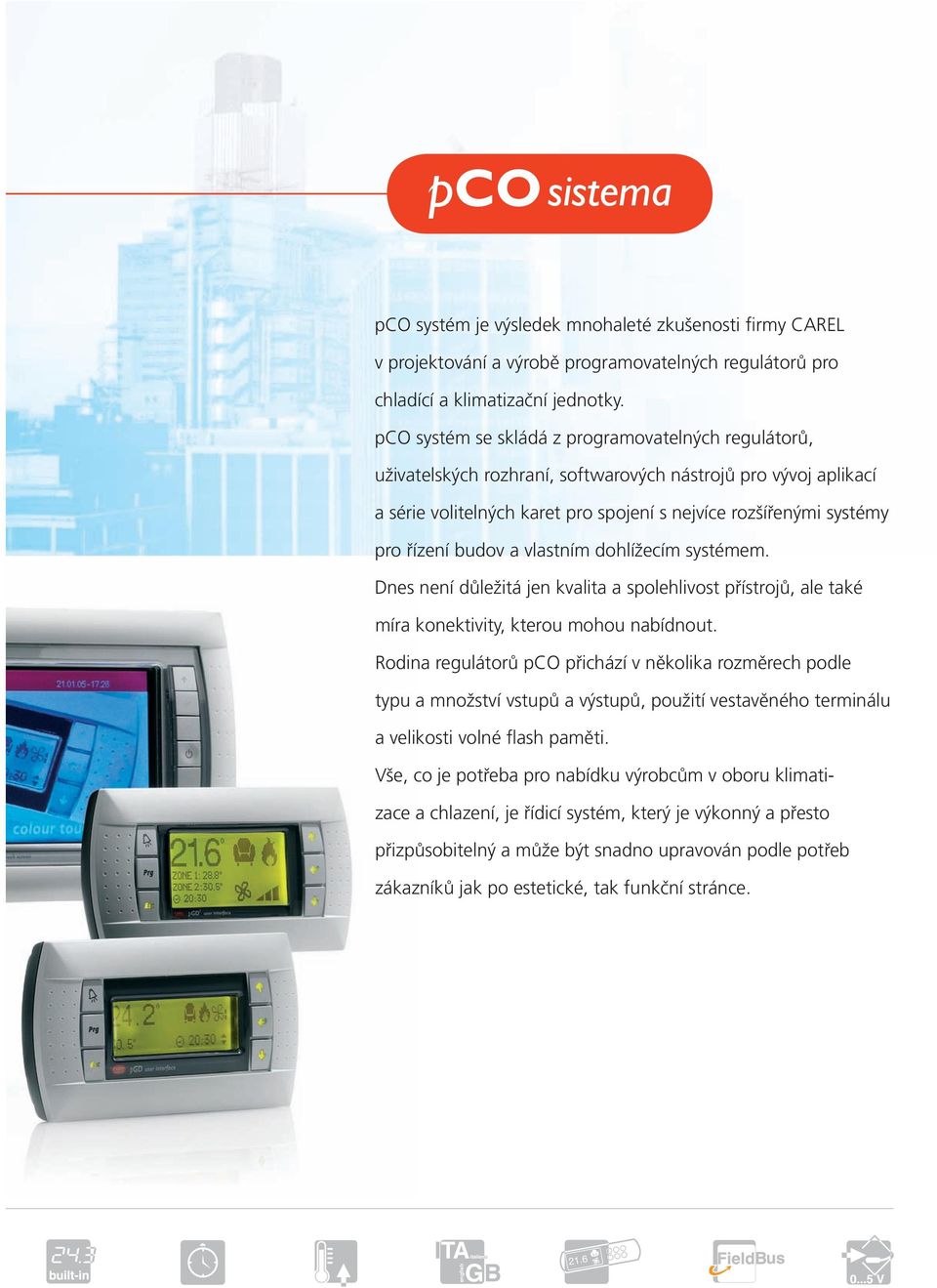

3 pco systém je výsledek mnohaleté zkušenosti firmy CAREL v projektování a výrobě programovatelných regulátorů pro chladící a klimatizační jednotky. pco systém se skládá z programovatelných regulátorů, uživatelských rozhraní, softwarových nástrojů pro vývoj aplikací a série volitelných karet pro spojení s nejvíce rozšířenými systémy pro řízení budov a vlastním dohlížecím systémem. Dnes není důležitá jen kvalita a spolehlivost přístrojů, ale také míra konektivity, kterou mohou nabídnout. Rodina regulátorů pco přichází v několika rozměrech podle typu a množství vstupů a výstupů, použití vestavěného terminálu a velikosti volné flash paměti. Vše, co je potřeba pro nabídku výrobcům v oboru klimatizace a chlazení, je řídicí systém, který je výkonný a přesto přizpůsobitelný a může být snadno upravován podle potřeb zákazníků jak po estetické, tak funkční stránce. ITA italiano GB english21.6

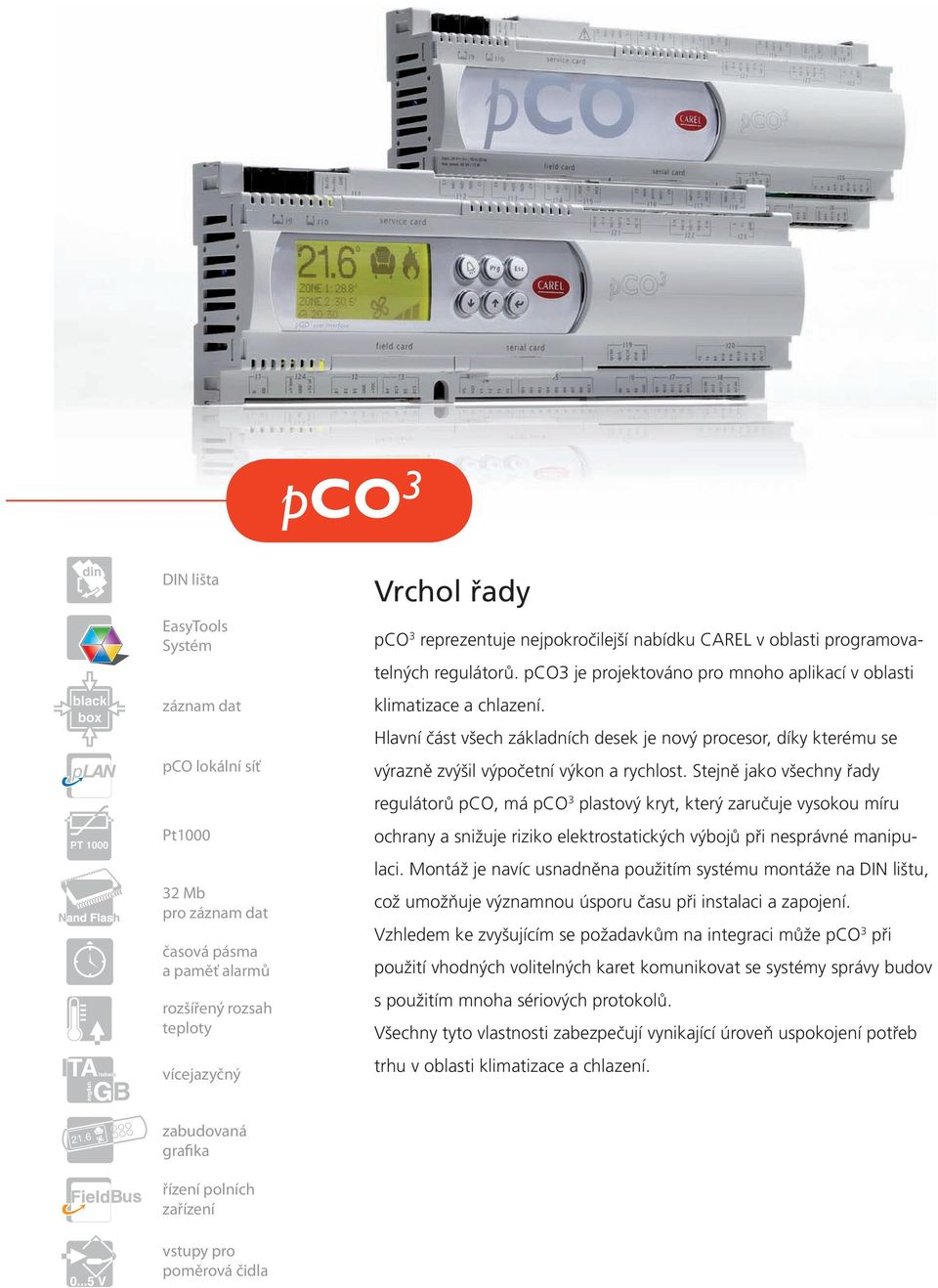

4 ITA italiano GB english DIN lišta EasyTools Systém záznam dat pco lokální síť Pt Mb pro záznam dat časová pásma a paměť alarmů rozšířený rozsah teploty vícejazyčný Vrchol řady pco 3 reprezentuje nejpokročilejší nabídku CAREL v oblasti programovatelných regulátorů. pco3 je projektováno pro mnoho aplikací v oblasti klimatizace a chlazení. Hlavní část všech základních desek je nový procesor, díky kterému se výrazně zvýšil výpočetní výkon a rychlost. Stejně jako všechny řady regulátorů pco, má pco 3 plastový kryt, který zaručuje vysokou míru ochrany a snižuje riziko elektrostatických výbojů při nesprávné manipulaci. Montáž je navíc usnadněna použitím systému montáže na DIN lištu, což umožňuje významnou úsporu času při instalaci a zapojení. Vzhledem ke zvyšujícím se požadavkům na integraci může pco 3 při použití vhodných volitelných karet komunikovat se systémy správy budov s použitím mnoha sériových protokolů. Všechny tyto vlastnosti zabezpečují vynikající úroveň uspokojení potřeb trhu v oblasti klimatizace a chlazení zabudovaná grafika řízení polních zařízení vstupy pro poměrová čidla

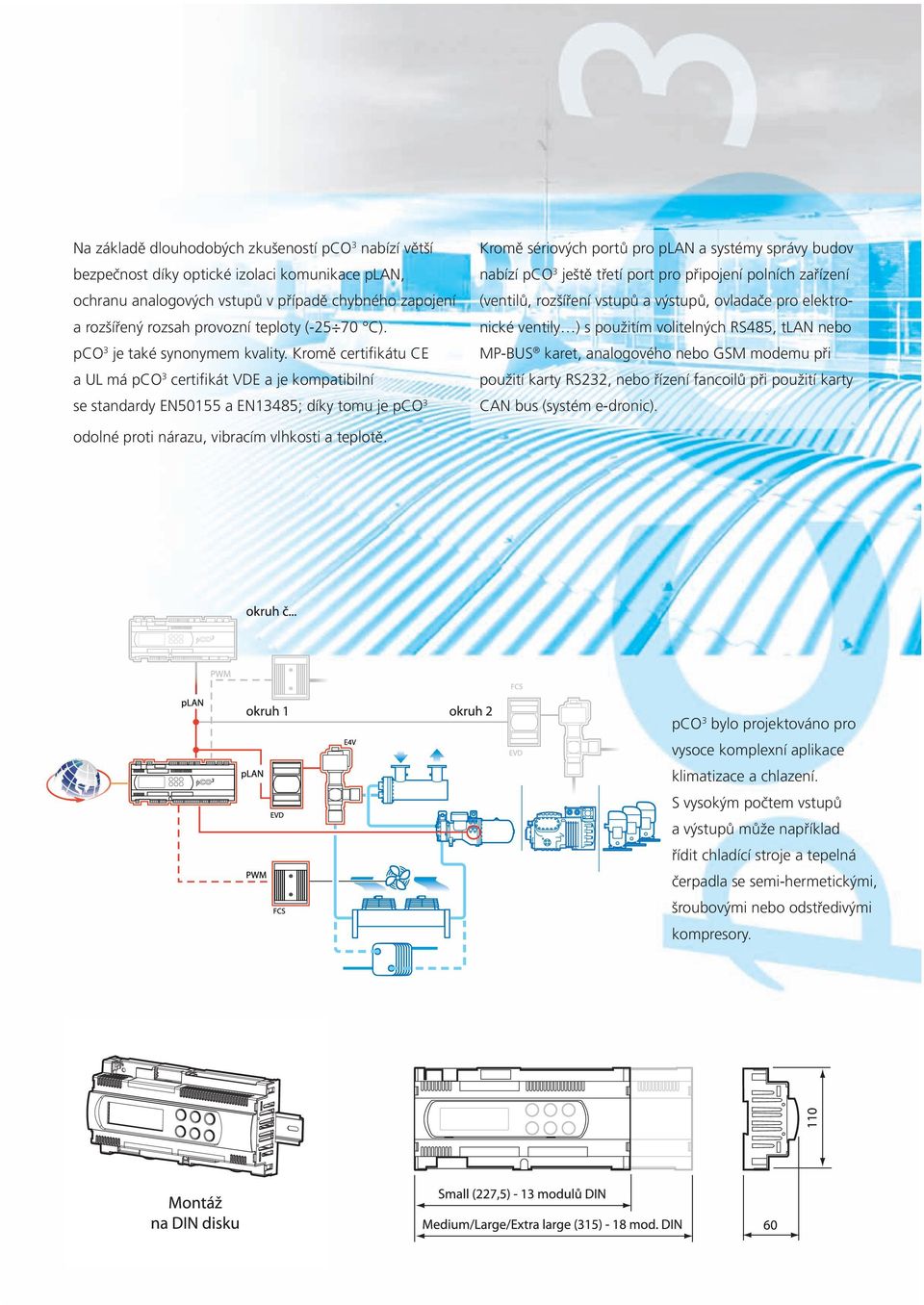

5 Na základě dlouhodobých zkušeností pco 3 nabízí větší bezpečnost díky optické izolaci komunikace plan, ochranu analogových vstupů v případě chybného zapojení a rozšířený rozsah provozní teploty ( C). pco 3 je také synonymem kvality. Kromě certifikátu CE a UL má pco 3 certifikát VDE a je kompatibilní se standardy EN50155 a EN13485; díky tomu je pco 3 Kromě sériových portů pro plan a systémy správy budov nabízí pco 3 ještě třetí port pro připojení polních zařízení (ventilů, rozšíření vstupů a výstupů, ovladače pro elektronické ventily ) s použitím volitelných RS485, tlan nebo MP-BUS karet, analogového nebo GSM modemu při použití karty RS232, nebo řízení fancoilů při použití karty CAN bus (systém e-dronic). odolné proti nárazu, vibracím vlhkosti a teplotě. pco 3 bylo projektováno pro vysoce komplexní aplikace klimatizace a chlazení. S vysokým počtem vstupů a výstupů může například řídit chladící stroje a tepelná čerpadla se semi-hermetickými, šroubovými nebo odstředivými kompresory.

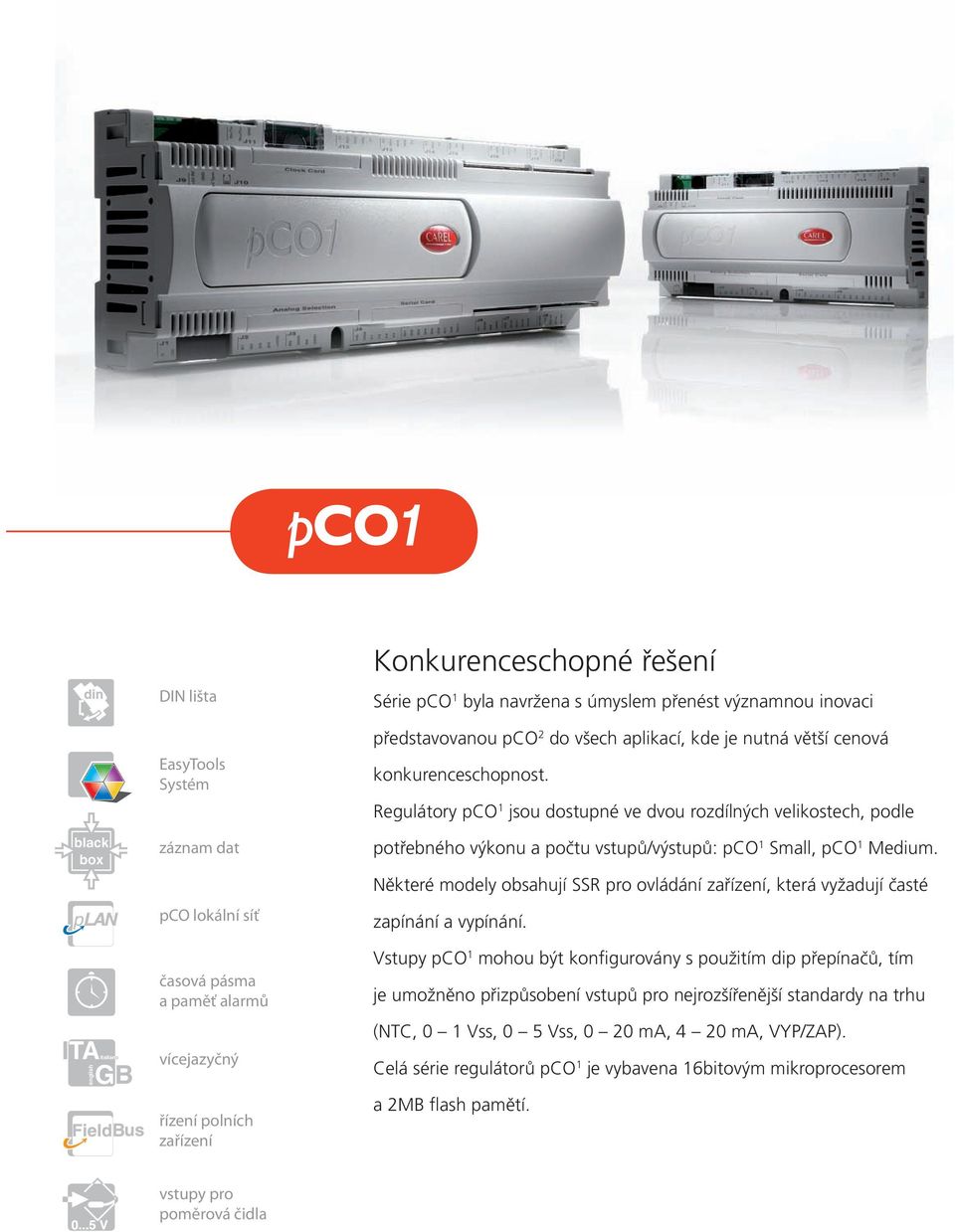

6 ITA italiano GB english DIN lišta EasyTools Systém záznam dat pco lokální síť časová pásma a paměť alarmů vícejazyčný řízení polních zařízení Konkurenceschopné řešení Série pco 1 byla navržena s úmyslem přenést významnou inovaci představovanou pco 2 do všech aplikací, kde je nutná větší cenová konkurenceschopnost. Regulátory pco 1 jsou dostupné ve dvou rozdílných velikostech, podle potřebného výkonu a počtu vstupů/výstupů: pco 1 Small, pco 1 Medium. Některé modely obsahují SSR pro ovládání zařízení, která vyžadují časté zapínání a vypínání. Vstupy pco 1 mohou být konfigurovány s použitím dip přepínačů, tím je umožněno přizpůsobení vstupů pro nejrozšířenější standardy na trhu (NTC, 0 1 Vss, 0 5 Vss, 0 20 ma, 4 20 ma, VYP/ZAP). Celá série regulátorů pco 1 je vybavena 16bitovým mikroprocesorem a 2MB flash pamětí. vstupy pro poměrová čidla

7 Správa uložených dat s použitím volitelné karty a hodin reálného času znamená, že pco 1 může zastávat funkci záznamníku dat. Mohou být ukládány všechny aktivní alarmy společně s regulovanými hodnotami a stav ovládaných zařízení. Uložená data mohou být čtena programovacím klíčem nebo přenášena do PC modemem. pco 1 rovněž nabízí přídavný třetí port pro připojení polních zařízení (ventilů, rozšíření vstupů a výstupů, ovladače pro elektronické ventily ) s použitím volitelných RS485, tlan nebo MP-BUS karet, analogového nebo GSM modemu při použití karty RS232, nebo řízení fancoilů při použití karty CAN bus (systém e-dronic). druhý okruh Například v nástřešních jednotkách může pco 1 řídit teplotu a vlhkost klimatizovaného prostoru stejně jako funkce volného chlazení a volného topení pro optimalizaci provozu Venkovní jednotky při znalosti vzduch venkovní teploty. odtah z prostoru přívod do prostoru

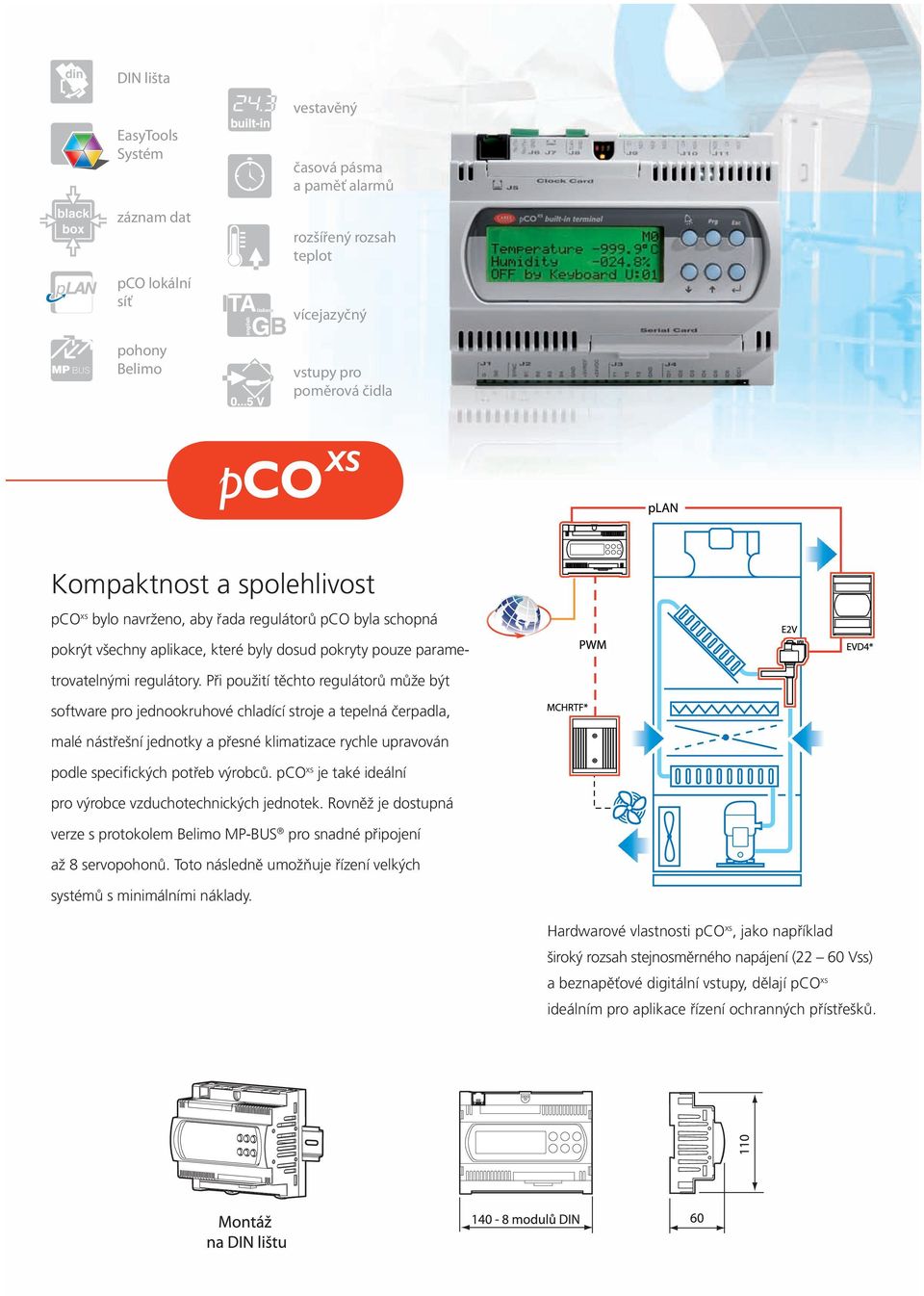

8 DIN lišta EasyTools Systém záznam dat pco lokální síť pohony Belimo ITA italiano GB english vestavěný časová pásma a paměť alarmů rozšířený rozsah teplot vícejazyčný vstupy pro poměrová čidla Kompaktnost a spolehlivost pco xs bylo navrženo, aby řada regulátorů pco byla schopná pokrýt všechny aplikace, které byly dosud pokryty pouze parametrovatelnými regulátory. Při použití těchto regulátorů může být software pro jednookruhové chladící stroje a tepelná čerpadla, malé nástřešní jednotky a přesné klimatizace rychle upravován podle specifických potřeb výrobců. pco xs je také ideální pro výrobce vzduchotechnických jednotek. Rovněž je dostupná verze s protokolem Belimo MP-BUS pro snadné připojení až 8 servopohonů. Toto následně umožňuje řízení velkých systémů s minimálními náklady. Hardwarové vlastnosti pco xs, jako například široký rozsah stejnosměrného napájení (22 60 Vss) a beznapěťové digitální vstupy, dělají pco xs ideálním pro aplikace řízení ochranných přístřešků.

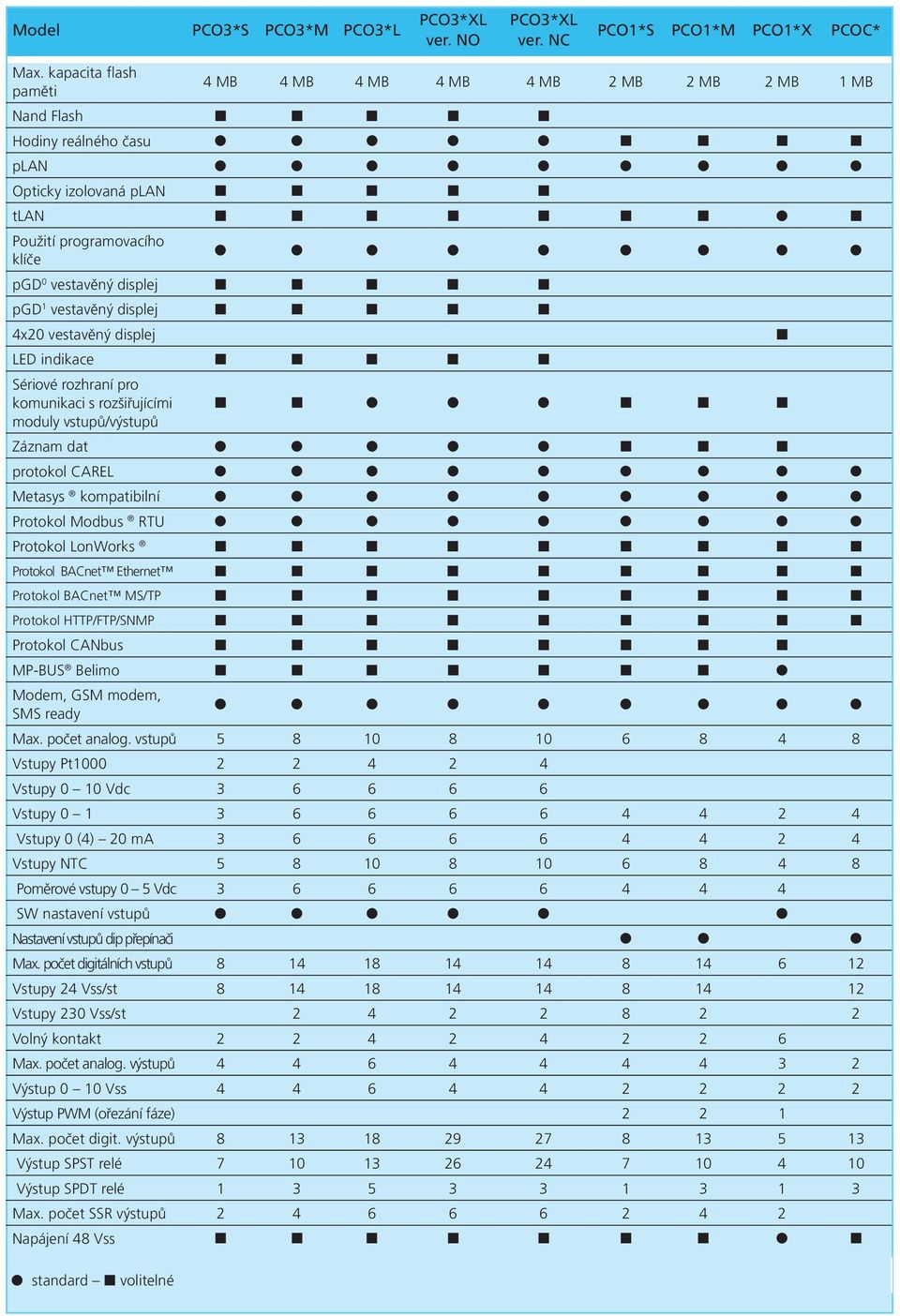

9 Model PCO3*S PCO3*M PCO3*L PCO3*XL ver. NO PCO3*XL ver. NC PCO1*S PCO1*M PCO1*X PCOC* Max. kapacita flash paměti 4 MB 4 MB 4 MB 4 MB 4 MB 2 MB 2 MB 2 MB 1 MB Nand Flash Hodiny reálného času plan Opticky izolovaná plan tlan Použití programovacího klíče pgd 0 vestavěný displej pgd 1 vestavěný displej 4x20 vestavěný displej LED indikace Sériové rozhraní pro komunikaci s rozšiřujícími moduly vstupů/výstupů Záznam dat protokol CAREL Metasys kompatibilní Protokol Modbus RTU Protokol LonWorks Protokol BACnet Ethernet Protokol BACnet MS/TP Protokol HTTP/FTP/SNMP Protokol CANbus MP-BUS Belimo Modem, GSM modem, SMS ready Max. počet analog. vstupů Vstupy Pt Vstupy 0 10 Vdc Vstupy Vstupy 0 (4) 20 ma Vstupy NTC Poměrové vstupy 0 5 Vdc SW nastavení vstupů Nastavení vstupů dip přepínači Max. počet digitálních vstupů Vstupy 24 Vss/st Vstupy 230 Vss/st Volný kontakt Max. počet analog. výstupů Výstup 0 10 Vss Výstup PWM (ořezání fáze) Max. počet digit. výstupů Výstup SPST relé Výstup SPDT relé Max. počet SSR výstupů Napájení 48 Vss standard volitelné

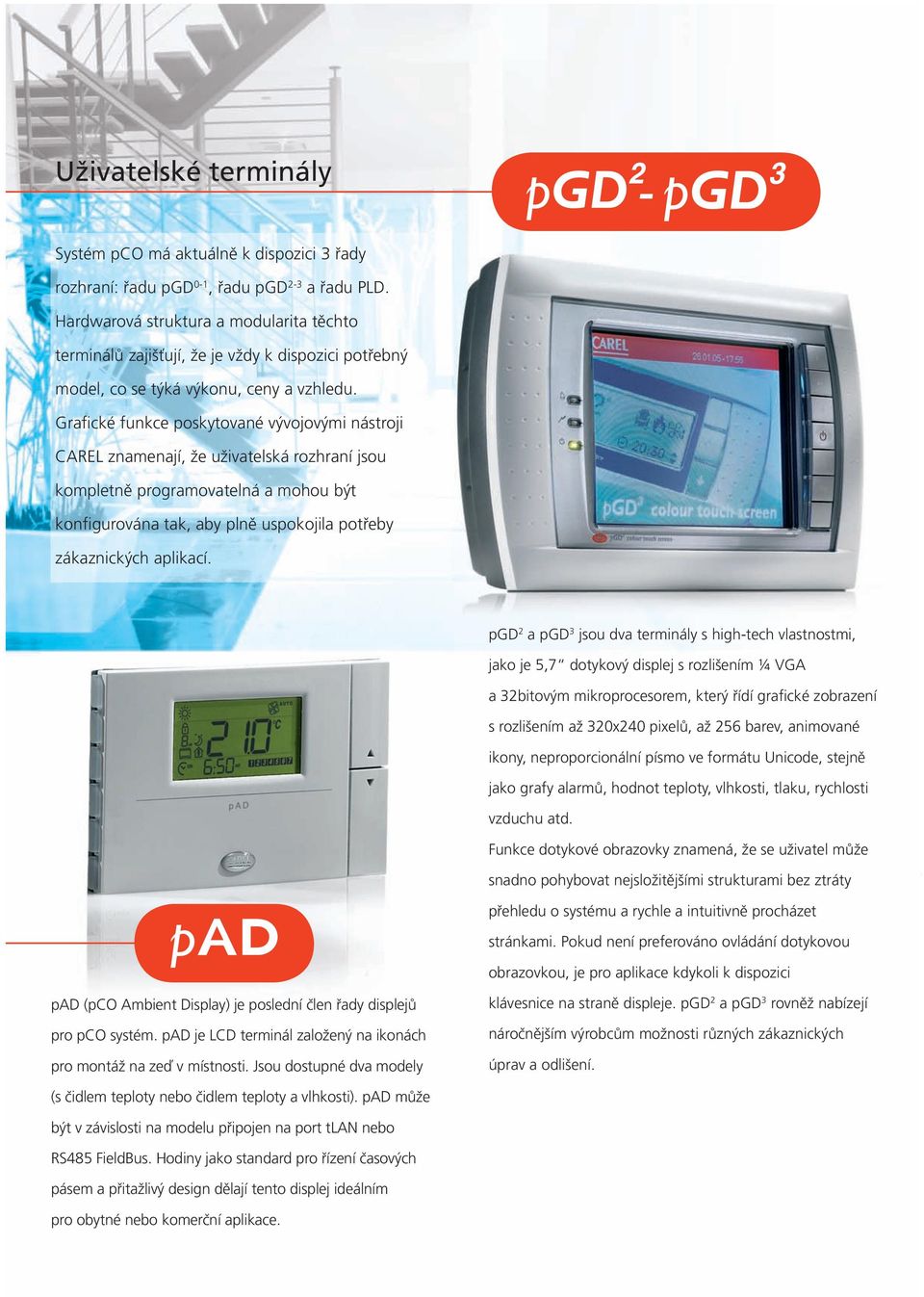

10 Uživatelské terminály Systém pco má aktuálně k dispozici 3 řady rozhraní: řadu pgd 0-1, řadu pgd 2-3 a řadu PLD. Hardwarová struktura a modularita těchto terminálů zajišťují, že je vždy k dispozici potřebný model, co se týká výkonu, ceny a vzhledu. Grafické funkce poskytované vývojovými nástroji CAREL znamenají, že uživatelská rozhraní jsou kompletně programovatelná a mohou být konfigurována tak, aby plně uspokojila potřeby zákaznických aplikací. pgd 2 a pgd 3 jsou dva terminály s high-tech vlastnostmi, jako je 5,7 dotykový displej s rozlišením ¼ VGA a 32bitovým mikroprocesorem, který řídí grafické zobrazení s rozlišením až 320x240 pixelů, až 256 barev, animované ikony, neproporcionální písmo ve formátu Unicode, stejně jako grafy alarmů, hodnot teploty, vlhkosti, tlaku, rychlosti vzduchu atd. Funkce dotykové obrazovky znamená, že se uživatel může snadno pohybovat nejsložitějšími strukturami bez ztráty přehledu o systému a rychle a intuitivně procházet stránkami. Pokud není preferováno ovládání dotykovou obrazovkou, je pro aplikace kdykoli k dispozici pad (pco Ambient Display) je poslední člen řady displejů pro pco systém. pad je LCD terminál založený na ikonách pro montáž na zeď v místnosti. Jsou dostupné dva modely klávesnice na straně displeje. pgd 2 a pgd 3 rovněž nabízejí náročnějším výrobcům možnosti různých zákaznických úprav a odlišení. (s čidlem teploty nebo čidlem teploty a vlhkosti). pad může být v závislosti na modelu připojen na port tlan nebo RS485 FieldBus. Hodiny jako standard pro řízení časových pásem a přitažlivý design dělají tento displej ideálním pro obytné nebo komerční aplikace.

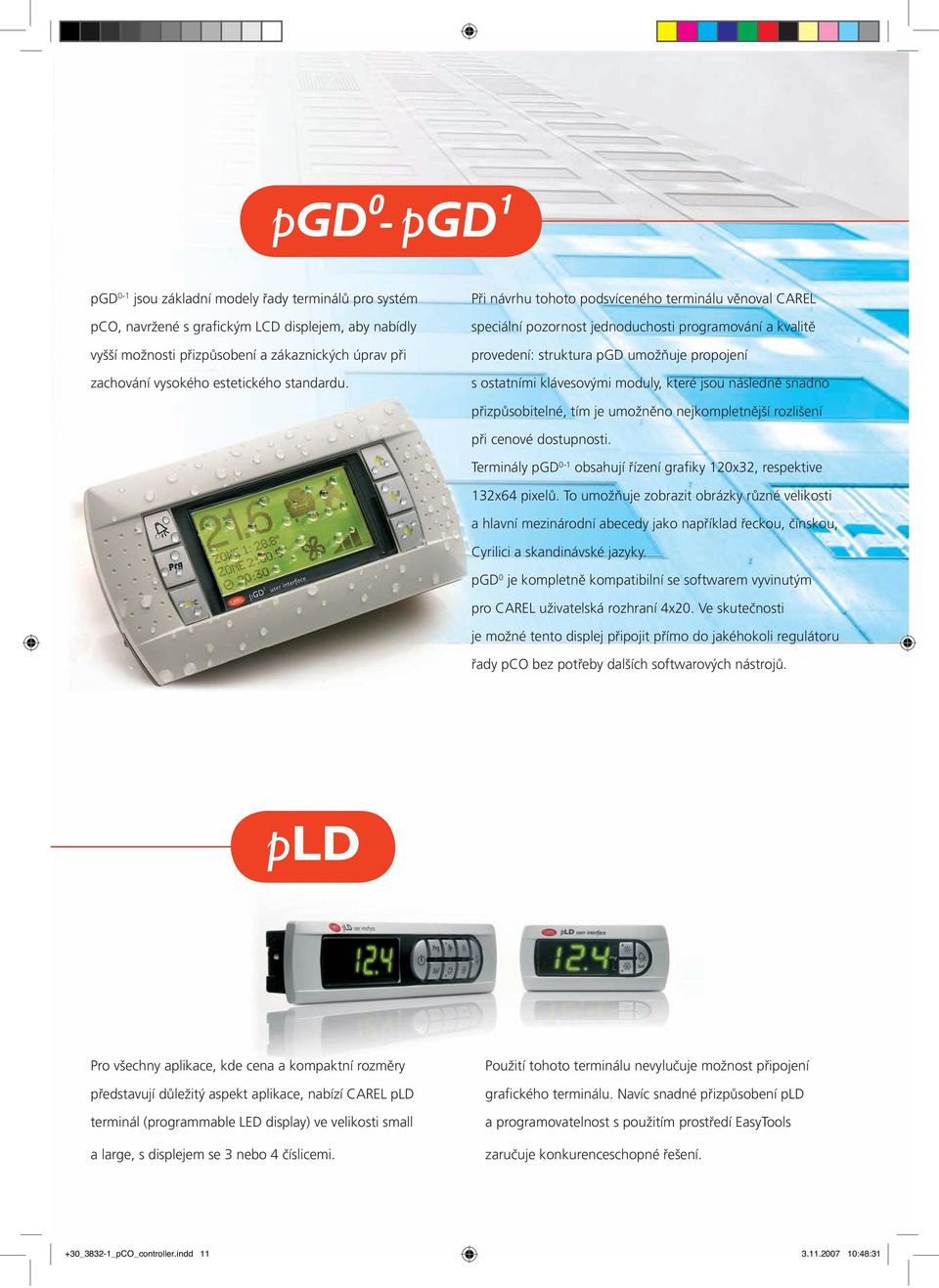

11 pgd 0-1 jsou základní modely řady terminálů pro systém pco, navržené s grafickým LCD displejem, aby nabídly vyšší možnosti přizpůsobení a zákaznických úprav při zachování vysokého estetického standardu. Při návrhu tohoto podsvíceného terminálu věnoval CAREL speciální pozornost jednoduchosti programování a kvalitě provedení: struktura pgd umožňuje propojení s ostatními klávesovými moduly, které jsou následně snadno přizpůsobitelné, tím je umožněno nejkompletnější rozlišení při cenové dostupnosti. Terminály pgd 0-1 obsahují řízení grafiky 120x32, respektive 132x64 pixelů. To umožňuje zobrazit obrázky různé velikosti a hlavní mezinárodní abecedy jako například řeckou, čínskou, Cyrilici a skandinávské jazyky. pgd 0 je kompletně kompatibilní se softwarem vyvinutým pro CAREL uživatelská rozhraní 4x20. Ve skutečnosti je možné tento displej připojit přímo do jakéhokoli regulátoru řady pco bez potřeby dalších softwarových nástrojů. Pro všechny aplikace, kde cena a kompaktní rozměry představují důležitý aspekt aplikace, nabízí CAREL pld terminál (programmable LED display) ve velikosti small a large, s displejem se 3 nebo 4 číslicemi. Použití tohoto terminálu nevylučuje možnost připojení grafického terminálu. Navíc snadné přizpůsobení pld a programovatelnost s použitím prostředí EasyTools zaručuje konkurenceschopné řešení. +30_3832-1_pCO_controller.indd :48:31

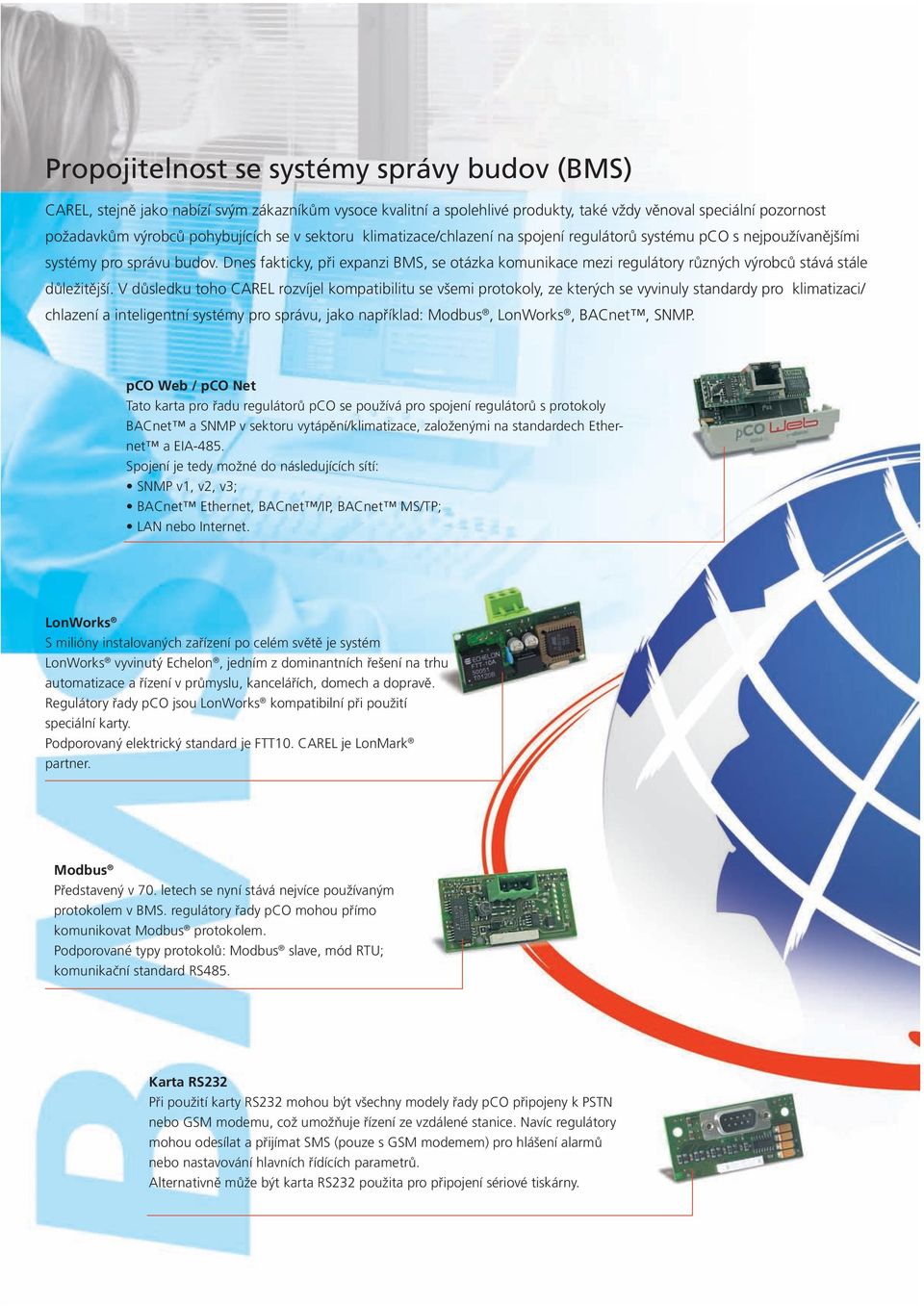

12 Propojitelnost se systémy správy budov (BMS) CAREL, stejně jako nabízí svým zákazníkům vysoce kvalitní a spolehlivé produkty, také vždy věnoval speciální pozornost požadavkům výrobců pohybujících se v sektoru klimatizace/chlazení na spojení regulátorů systému pco s nejpoužívanějšími systémy pro správu budov. Dnes fakticky, při expanzi BMS, se otázka komunikace mezi regulátory různých výrobců stává stále důležitější. V důsledku toho CAREL rozvíjel kompatibilitu se všemi protokoly, ze kterých se vyvinuly standardy pro klimatizaci/ chlazení a inteligentní systémy pro správu, jako například: Modbus, LonWorks, BACnet, SNMP. pco Web / pco Net Tato karta pro řadu regulátorů pco se používá pro spojení regulátorů s protokoly BACnet a SNMP v sektoru vytápění/klimatizace, založenými na standardech Ethernet a EIA-485. Spojení je tedy možné do následujících sítí: SNMP v1, v2, v3; BACnet Ethernet, BACnet /IP, BACnet MS/TP; LAN nebo Internet. LonWorks S milióny instalovaných zařízení po celém světě je systém LonWorks vyvinutý Echelon, jedním z dominantních řešení na trhu automatizace a řízení v průmyslu, kancelářích, domech a dopravě. Regulátory řady pco jsou LonWorks kompatibilní při použití speciální karty. Podporovaný elektrický standard je FTT10. CAREL je LonMark partner. Modbus Představený v 70. letech se nyní stává nejvíce používaným protokolem v BMS. regulátory řady pco mohou přímo komunikovat Modbus protokolem. Podporované typy protokolů: Modbus slave, mód RTU; komunikační standard RS485. Karta RS232 Při použití karty RS232 mohou být všechny modely řady pco připojeny k PSTN nebo GSM modemu, což umožňuje řízení ze vzdálené stanice. Navíc regulátory mohou odesílat a přijímat SMS (pouze s GSM modemem) pro hlášení alarmů nebo nastavování hlavních řídících parametrů. Alternativně může být karta RS232 použita pro připojení sériové tiskárny.

13 FieldBus propojitelnost Z pohledu komunikace mezi regulátory vyrobenými různými společnostmi CAREL rovněž nabízí široké varianty řešení pro styk regulátorů řady pco s polními zařízeními jako ventily, VFD, sériová čidla, pohony Belimo atd. Tímto způsobem regulátory řady pco neřídí pouze samostatné jednotky, ale celou instalaci klimatizace/chlazení. Volitelná sériová karta RS485 pro FieldBus sériové rozhraní může být použita s Modbus Master nebo CAREL Master protokolem. První je použit pro spojení regulátoru pco s kompletní řadou polních zařízení, která komunikují po sériovém spojení s použitím protokolu Modbus RTU. Naproti tomu protokol CAREL Master zajišťuje komunikaci se všemi přístroji CAREL, jako μc, řada ir33 atd. CANbus varianta umožňuje regulátorům pco připojení systému CAREL pro řízení fancoilů (e-drofan), toto zajišťuje pomocí spolupráce mezi regulátory jednoduchou správu instalace a optimalizaci, komfort a nízké provozní náklady. MP-BUS protokol může být použit pro řízení až 8 servopohonů Belimo pomocí jednoduchého dvoudrátového propojovacího kabelu. Varianta tlan je použita pro spojení regulátorů pco se zařízeními CAREL, jako například I/O expanzní boxy (pco e ) nebo ovladači elektronických ventilů. Navíc toto příslušenství může být použito pro spojení regulátoru pco s pld displejem. Modely pco 3 a pco 1 při použití FieldBus sériového rozhraní a volitelné karty RS232 mohou být připojeny k PSTN nebo GSM modemu, čímž je umožněno vzdálené řízení. Stejným způsobem, jako pro verzi BMS, může v tomto případě regulátor posílat a přijímat SMS zprávy nebo řídit sériovou tiskárnu.

14 Programovací nástroje Vývojové prostředí EasyTools je nástroj pro úpravy řídící strategie v regulátorech série pco rychlou a produktivní metodou. Rozsah možností CAREL také poskytuje obrovský rozsah standardních softwarových aplikací, navržených pro nejrozšířenější požadavky v sektoru mražení a klimatizace. přizpůsobení je od jednoduchých modifikací k uživatelskému rozhraní standardních aplikací, ke kompletnímu vývoji zákaznického řídícího algoritmu. Rozsáhlá knihovna funkcí dodaných CAREL, od jednoduchých booleanovských funkcí až k velmi komplexním, dovoluje uživateli bezpečně vyvíjet dokonce mimořádně složitý algoritmus. Navíc, autonomie vývojového prostředí zaručuje utajení vyvíjeného software. pco manager je software použitý pro přenos souborů do a z regulátorů pco. Nástroj obsahuje dvě rozdílná prostředí: Winload a smart-key programmer. S použitím WinLoadu mohou být Smart-key programmer je použit pro naprogramování provozního módu nového programovacího klíče a může přenášet soubory z PC do programovacího klíče a naopak. soubory vytvořené v EasyTools přeneseny do regulátoru pco přímo připojenému k PC. Navíc mohou být nahrány konfigurační parametry a přeneseny do jiného regulátoru, mohou být nastavena a upravena data pro ukládání a uložená data mohou potom být načtena z paměti regulátoru. manager

15 Příslušenství Kromě toho, že systém pco nabízí široký rozsah programovatelných regulátorů, displejů a příslušenství pro sériovou komunikaci, také obsahuje řadu příslušenství, které pomáhá uživateli vyvíjet a konfigurovat vzduchotechnické a chladící jednotky. Toto obsahuje: Nový smart-key programovací klíč pro programování a servis regulátorů řady pco. smart-key zjednodušuje přenos dat mezi instalovanými regulátory a PC s použitím dostatečné flash paměti (16 MB) k uložení více aplikačních programů, BIOSu a záznamů dat. Klíč je kompatibilní se všemi regulátory pco s přímým připojením telefonním konektorem. Obsahuje mikroprocesor, nabízí různé provozní módy (které mohou být nastaveny s použitím nástroje pco manager) a zaručuje vysokou úroveň ochrany heslem při ukládání a nahrávání software. Rozšiřující karta pco e byla navržena pro zvýšení počtu vstupů/výstupů řady regulátorů pco. Je dostupná ve dvou verzích, tlan a RS485, pozdější verze budou také kompatibilní s protokolem Modbus RTU. Ovladač elektronického ventilu. Ovladač EVD4* řídí přehřátí chladiva řízením většiny na trhu nabízených elektronických expanzních ventilů s krokovými motory. Pro připojení k řadě regulátorů pco je dostupný ve dvou verzích, plan a tlan. Ostatní volitelné moduly: CONVONOFF0 pro převod analogového řídícího výstupu na reléový výstup VYP/ZAP PCO208DI00 dělič pulsů umožňuje regulátoru pco zvládat velmi rychlé digitální vstupy, například měřiče energie. PCOUMI2000 pro řízení základních hodnot CAREL OEM zvlhčovačů (hladina a vodivost vody, čidlo proudu). Toto následně odstraňuje potřebu regulátoru zvlhčovače s významnou úsporou ceny. Toto rozhraní může použito se všemi regulátory řady pco.

16 BELIMO Příklady aplikací plan (pco lokální síť) Všechny regulátory mohou být připojeny k lokální síti plan bez potřeby přídavných karet. Tím je umožněna výměna dat a informací. Výsledkem je řídicí systém s distribuovanou inteligencí, který může být jednoduše a spolehlivě vyvinut pro optimalizovanou správu instalace. Síť plan je použita pro správu kompletních systémů s použitím pouze jednoho sdíleného terminálu pgd. Regulátor oblasti První regulátor pco řídí zdroj chladu/tepelné čerpadlo a druhý exkluzivně řídí fancoily (regulátor oblasti). Oba regulátory si vyměňují data přes plan, spojení s fancoily je sítí CANbus. K regulátoru oblasti může být připojen terminál pgd 2 nebo pgd 3 jako intuitivní a elegantní grafické rozhraní. chiller chiller plan plan FieldBus plan plan close control unit CANbus MASTER FieldBus tlan tlan air handling unit

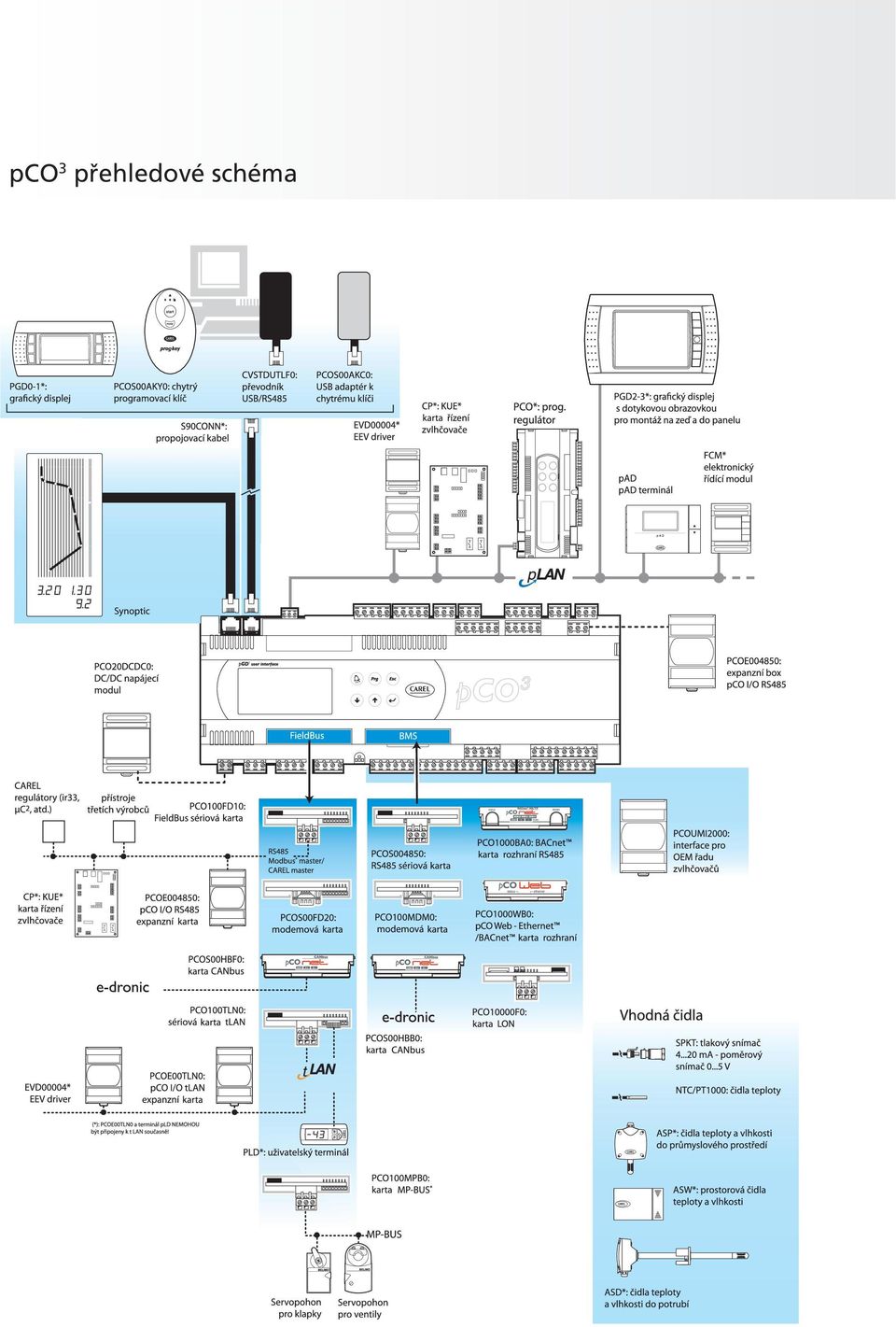

17 pco 3 přehledové schéma

18 pco 1 přehledové schéma

19 pco xs přehledové schéma
