2 Elektronický klíčový systém EKS Systém EKS je již dobře etablován v mnoha aplikacích, které zahrnují elektronické řízení přístupových práv na P, operátorských panelech i na řídicích systémech. používá Elektronický klíč s integrovaným RFI transpondérem ke své identifi kaci tak, že jej vloží do Elektronického klíčového adaptéru. íky konstrukci adaptéru je klíč uvnitř přidržován a může tedy být přítomen po celou dobu provozu. Systém EKS je velmi rozšířen u výrobců automobilů a u jejich dodavatelů. alší aplikace jsou v procesně orientovaném průmyslu, například ve výrobě potravin, léčiv nebo chemických látek. Zde je hlavním úkolem ochrana kritických procesních parametrů. Existující rodina systémů EKS se nyní rozšiřuje o další řadu s názvem EKS Light. Uvedením EKS Light na trh se otevírá možnost použít technologii EKS také pro malé a decentralizované aplikace. íky bezkontaktnímu principu přenosu dat bylo možné zkonstruovat Elektronické klíčové adaptéry tak, že mají velmi vysokou úroveň krytí a lze je tak používat i ve znečištěném pracovním prostředí. íky robustnímu provedení mechaniky i elektroniky je EKS jako jeden z mála připraven i pro opravdové průmyslové aplikace. EKS je dobře známé v kompaktní verzi U této verze je vyhodnocovací elektronika integrována uvnitř klíčového adaptéru. Klíč se zasouvá dovnitř adaptéru a je tam pružinou držen. EKS Light lze identifi kovat podle černého předního krytu. Ještě více možností s modulárním EKS Zde je klíčový adaptér oddělený od vyhodnocovací elektroniky. Jeho konstrukce umožňuje rozpoznání klíče i při pouhém přiložení zepředu, bez nutnosti zasouvání. Vyhodnocovací elektronika je umístěna v samostatném pouzdře a montuje se na IN lištu do rozvaděče. Speciální vlastnosti a výhody modulárního klíčového adaptéru: Kompaktní provedení pro instalace s nedostatkem místa Montáž do standardního otvoru,5 mm Uzavřené provedení se zaoblenými hranami pro hygienické prostřed Plast odolávající čistícím prostředkům Nízká zástavbová hloubka dovoluje instalaci do plochých ovládacích panelů. íky tomu, že adaptér se montuje do standardního tlačítkového montážního otvoru o Ø,5 mm, jedná se o nejjednodušší řešení pro rekonstrukce, kde se nahrazují mechanické klíčky. Modulární klíčový adaptér byl navržen také pro aplikace s přísnými hygienickými požadavky, kde je hlavním požadavkem snadné čištění a pouzdro odolné vůči čistícím prostředkům, například v potravinářství.

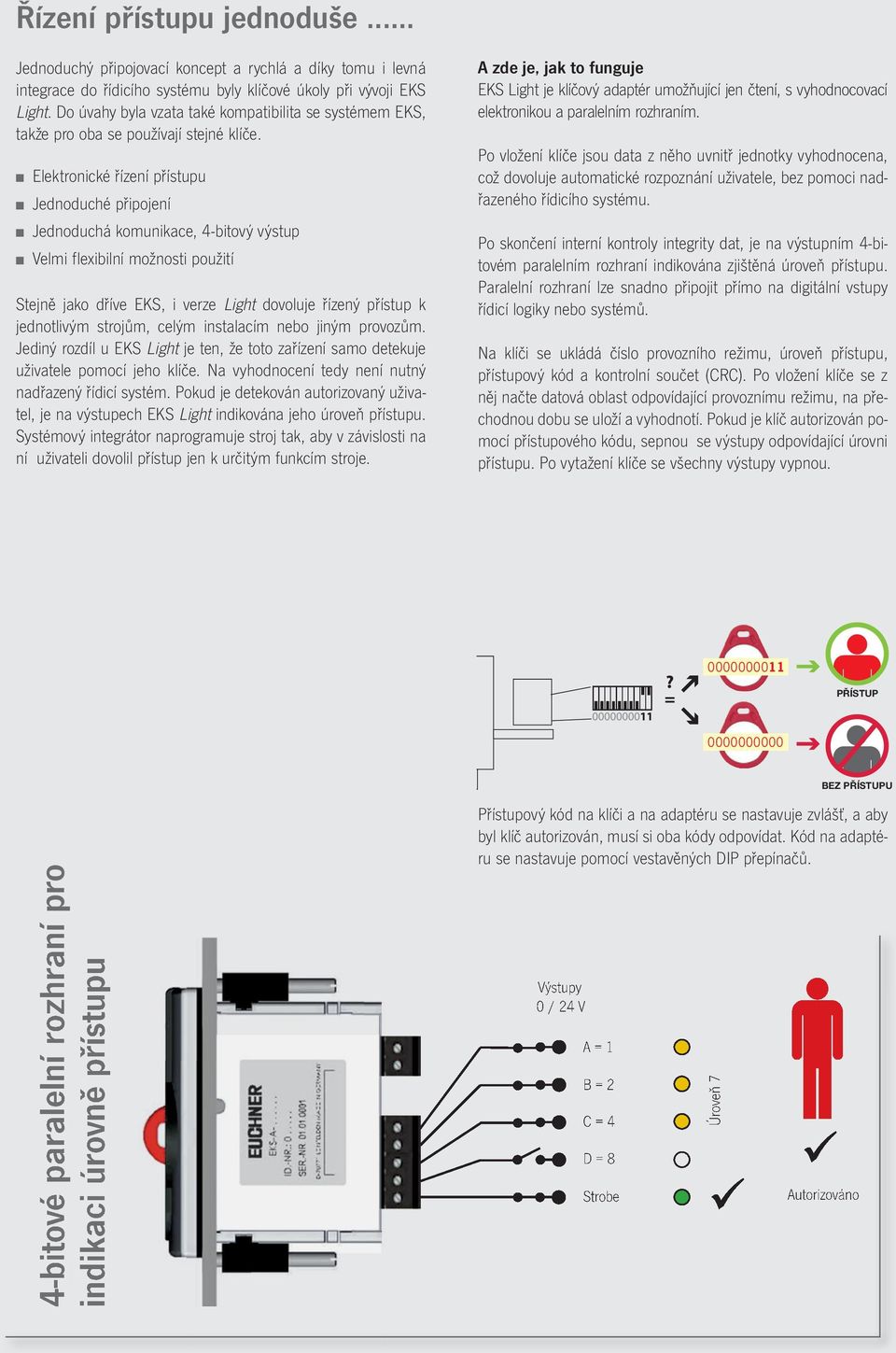

3 Řízení přístupu jednoduše... Jednoduchý připojovací koncept a rychlá a díky tomu i levná integrace do řídicího systému byly klíčové úkoly při vývoji EKS Light. o úvahy byla vzata také kompatibilita se systémem EKS, takže pro oba se používají stejné klíče. Elektronické řízení přístupu Jednoduché připojení Jednoduchá komunikace, 4-bitový výstup Velmi fl exibilní možnosti použití Stejně jako dříve EKS, i verze Light dovoluje řízený přístup k jednotlivým strojům, celým instalacím nebo jiným provozům. Jediný rozdíl u EKS Light je ten, že toto zařízení samo detekuje uživatele pomocí jeho klíče. Na vyhodnocení tedy není nutný nadřazený řídicí systém. Pokud je detekován autorizovaný uživatel, je na výstupech EKS Light indikována jeho úroveň přístupu. Systémový integrátor naprogramuje stroj tak, aby v závislosti na ní uživateli dovolil přístup jen k určitým funkcím stroje. zde je, jak to funguje EKS Light je klíčový adaptér umožňující jen čtení, s vyhodnocovací elektronikou a paralelním rozhraním. Po vložení klíče jsou data z něho uvnitř jednotky vyhodnocena, což dovoluje automatické rozpoznání uživatele, bez pomoci nadřazeného řídicího systému. Po skončení interní kontroly integrity dat, je na výstupním 4-bitovém paralelním rozhraní indikována zjištěná úroveň přístupu. Paralelní rozhraní lze snadno připojit přímo na digitální vstupy řídicí logiky nebo systémů. Na klíči se ukládá číslo provozního režimu, úroveň přístupu, přístupový kód a kontrolní součet (R). Po vložení klíče se z něj načte datová oblast odpovídající provoznímu režimu, na přechodnou dobu se uloží a vyhodnotí. Pokud je klíč autorizován pomocí přístupového kódu, sepnou se výstupy odpovídající úrovni přístupu. Po vytažení klíče se všechny výstupy vypnou PŘÍSTUP EZ PŘÍSTUPU 4-bitové paralelní rozhraní pro indikaci úrovně přístupu Přístupový kód na klíči a na adaptéru se nastavuje zvlášť, a aby byl klíč autorizován, musí si oba kódy odpovídat. Kód na adaptéru se nastavuje pomocí vestavěných IP přepínačů. Výstupy 0 / 4 V = 1 = = 4 = obe Úroveň 7 utorizováno

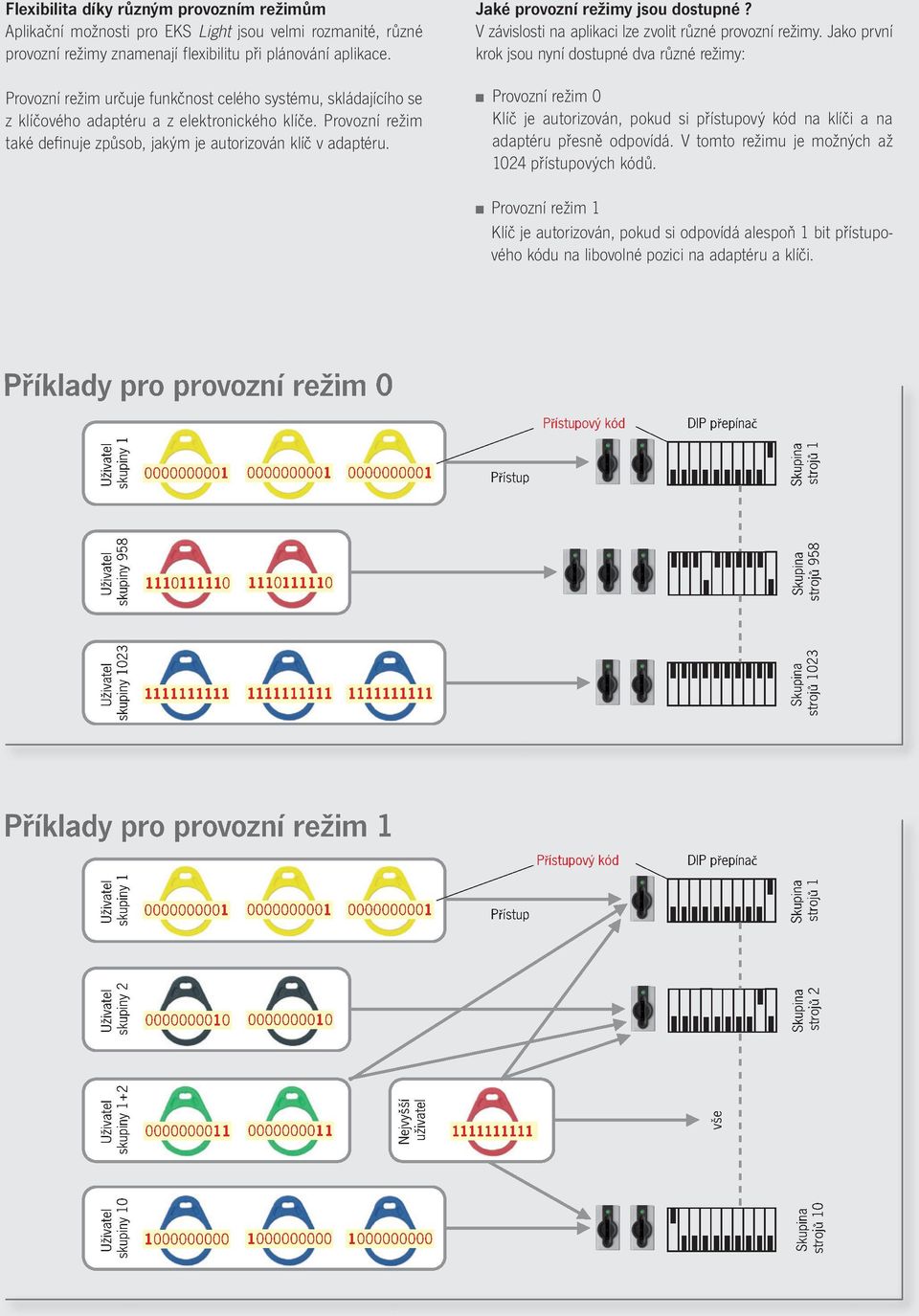

4 Flexibilita díky různým provozním režimům plikační možnosti pro EKS Light jsou velmi rozmanité, různé provozní režimy znamenají fl exibilitu při plánování aplikace. Provozní režim určuje funkčnost celého systému, skládajícího se z klíčového adaptéru a z elektronického klíče. Provozní režim také defi nuje způsob, jakým je autorizován klíč v adaptéru. Jaké provozní režimy jsou dostupné? V závislosti na aplikaci lze zvolit různé provozní režimy. Jako první krok jsou nyní dostupné dva různé režimy: Provozní režim 0 Klíč je autorizován, pokud si přístupový kód na klíči a na adaptéru přesně odpovídá. V tomto režimu je možných až 4 přístupových kódů. Provozní režim 1 Klíč je autorizován, pokud si odpovídá alespoň 1 bit přístupového kódu na libovolné pozici na adaptéru a klíči. Příklady pro provozní režim 0 Zugriffscodierung Přístupový kód IP-Schalter přepínač enutzergruppe skupiny Přístup Zugriff Maschinengruppe strojů Skupina 1 enutzer- skupiny gruppe Maschinengruppe strojů Skupina 95 enutzergruppe skupiny Maschinengruppe strojů Skupina Příklady pro provozní režim 1 Přístupový kód IP přepínač skupiny Přístup Skupina strojů 1 skupiny Skupina strojů skupiny Nejvyšší uživatel vše skupiny Skupina strojů

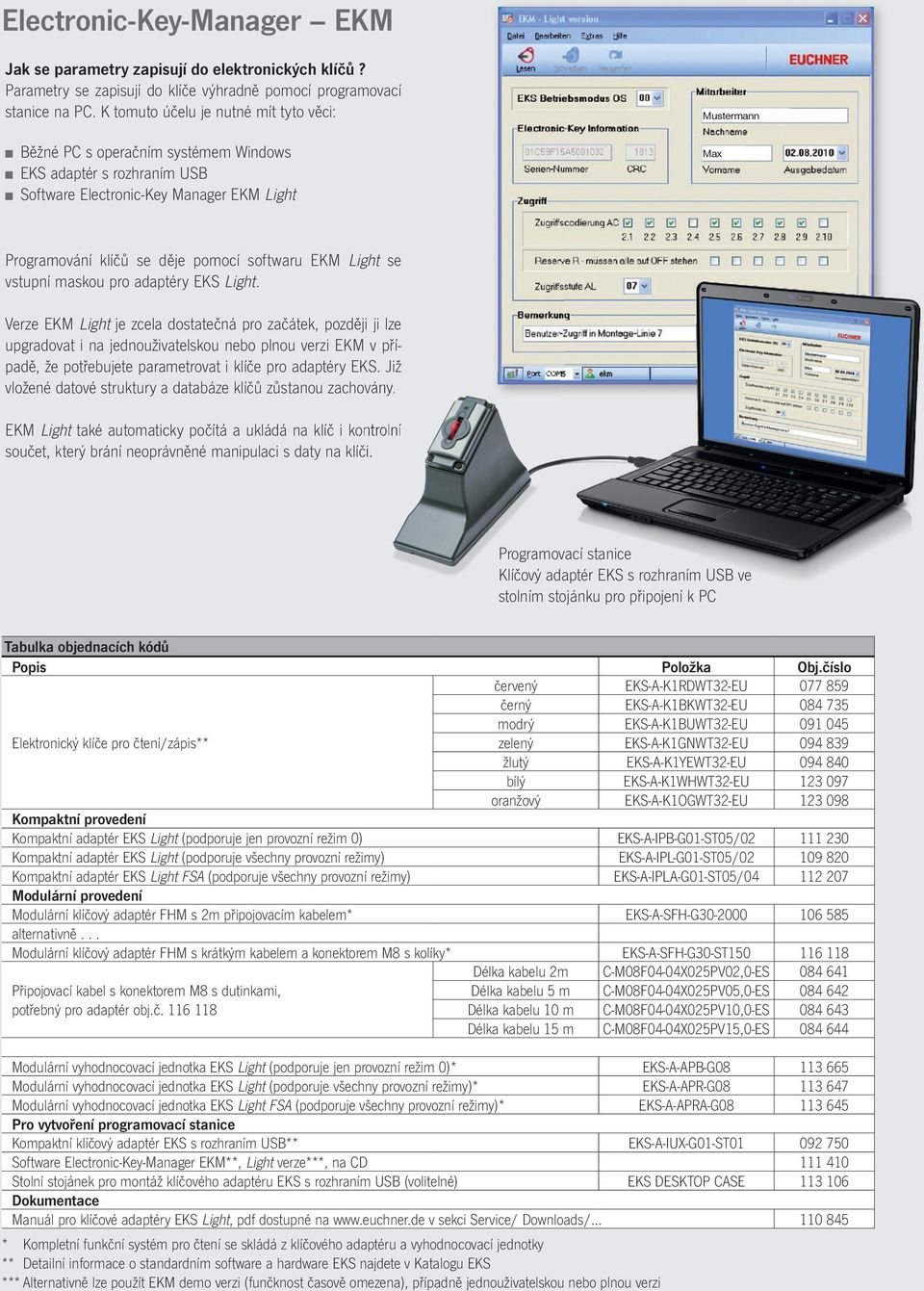

5 Electronic-Key-Manager EKM Jak se parametry zapisují do elektronických klíčů? Parametry se zapisují do klíče výhradně pomocí programovací stanice na P. K tomuto účelu je nutné mít tyto věci: ěžné P s operačním systémem Windows EKS adaptér s rozhraním US Software Electronic-Key Manager EKM Light Mustermann Max Programování klíčů se děje pomocí softwaru EKM Light se vstupní maskou pro adaptéry EKS Light. Verze EKM Light je zcela dostatečná pro začátek, později ji lze upgradovat i na jednouživatelskou nebo plnou verzi EKM v pří- padě, že potřebujete parametrovat i klíče pro adaptéry EKS. Již vložené datové struktury a databáze klíčů zůstanou zachovány. EKM Light také automaticky počítá a ukládá na klíč i kontrolní součet, který brání neoprávněné manipulaci s daty na klíči. Programovací stanice Klíčový adaptér EKS s rozhraním US ve stolním stojánku pro připojení k P Tabulka objednacích kódů Popis Položka Obj.číslo červený EKS--K1RWT-EU černý EKS--K1KWT-EU modrý EKS--K1UWT-EU Elektronický klíče pro čtení/zápis** zelený EKS--K1GNWT-EU žlutý EKS--K1YEWT-EU 094 bílý EKS--K1WHWT-EU oranžový EKS--K1OGWT-EU 1 09 Kompaktní provedení Kompaktní adaptér EKS Light (podporuje jen provozní režim 0) EKS--IP-G01-ST05/ Kompaktní adaptér EKS Light (podporuje všechny provozní režimy) EKS--IPL-G01-ST05/0 9 0 Kompaktní adaptér EKS Light FS (podporuje všechny provozní režimy) EKS--IPL-G01-ST05/ Modulární provedení Modulární klíčový adaptér FHM s m připojovacím kabelem* EKS--SFH-G alternativně... Modulární klíčový adaptér FHM s krátkým kabelem a konektorem M s kolíky* EKS--SFH-G0-ST élka kabelu m -M0F04-04X05PV0,0-ES Připojovací kabel s konektorem M s dutinkami, élka kabelu 5 m -M0F04-04X05PV05,0-ES potřebný pro adaptér obj.č élka kabelu m -M0F04-04X05PV,0-ES élka kabelu 15 m -M0F04-04X05PV15,0-ES Modulární vyhodnocovací jednotka EKS Light (podporuje jen provozní režim 0)* EKS--P-G Modulární vyhodnocovací jednotka EKS Light (podporuje všechny provozní režimy)* EKS--PR-G Modulární vyhodnocovací jednotka EKS Light FS (podporuje všechny provozní režimy)* EKS--PR-G Pro vytvoření programovací stanice Kompaktní klíčový adaptér EKS s rozhraním US** EKS--IUX-G01-ST Software Electronic-Key-Manager EKM**, Light verze***, na Stolní stojánek pro montáž klíčového adaptéru EKS s rozhraním US (volitelné) EKS ESKTOP SE 11 6 okumentace Manuál pro klíčové adaptéry EKS Light, pdf dostupné na v sekci Service/ ownloads/ * Kompletní funkční systém pro čtení se skládá z klíčového adaptéru a vyhodnocovací jednotky ** etailní informace o standardním software a hardware EKS najdete v Katalogu EKS *** lternativně lze použít EKM demo verzi (funčknost časově omezena), případně jednouživatelskou nebo plnou verzi

6 mm. 4 mm asket) ínač é těsnění) plug-in screw terminal U LE Rozměrový výkres Kompaktní Electronic-Key LE adaptér EKS Light U Násuvné LE šroubové svorky LE LE IP switch 1,5 (rubber gasket) IP-Schalter 1,5 (ichtgummi) 4 M plug-in screw terminal IP switch U max. max. 4 mm 4 mm U 1,5 (rubber gasket) IP-Schalter přepínač 1,5 (Gumové těsnění) 1,5 (ichtgummi) plug-in screw terminal Steckbare Schraubklemme U Steckbare Schraubklemme Steckbare Schraubklemme U L U L1. 4 mm Rozměrový výkres Kompaktní Electronic-Key adaptér EKS Light FS LE Násuvné LE LE šroubové svorky U Steckbare Schraubklemme Steckbare Schraubklemme Steckbare Schraubklemme L U L1 U L U L1 lter IP-Schalter 1,5 (ichtgummi) IP-Schalter přepínač tgummi) 4 M 1,5 (Gumové těsnění) 1,5 (ichtgummi) Rozměrový výkres Modulární vyhodnocovací jednotka EKS Light Modulární vyhodnocovací jednotka EKS Light FS,5,5 passend passend für Hutschiene für Hutschiene 5mm 5mm nach IN nach EN IN 0-5 EN 0-5 / / suitable urc eno suitable for pro rail for lištu 5 rail 5mm according mm dle according IN to EN IN 715 to EN IN 0-5 TH5 EN Rozměrový výkres Modulární klíčový adaptér FHM atenblatt / ata Sheet EKS--SFH-G min H1 H LE1 H1 LE H LE1 LE U SH U SH EKSLight FS EKSLight FS 4 STTE STTE TIVE TIVE I I Mx1. L1. L L1 L délka kabelu 000 mm Entwurf

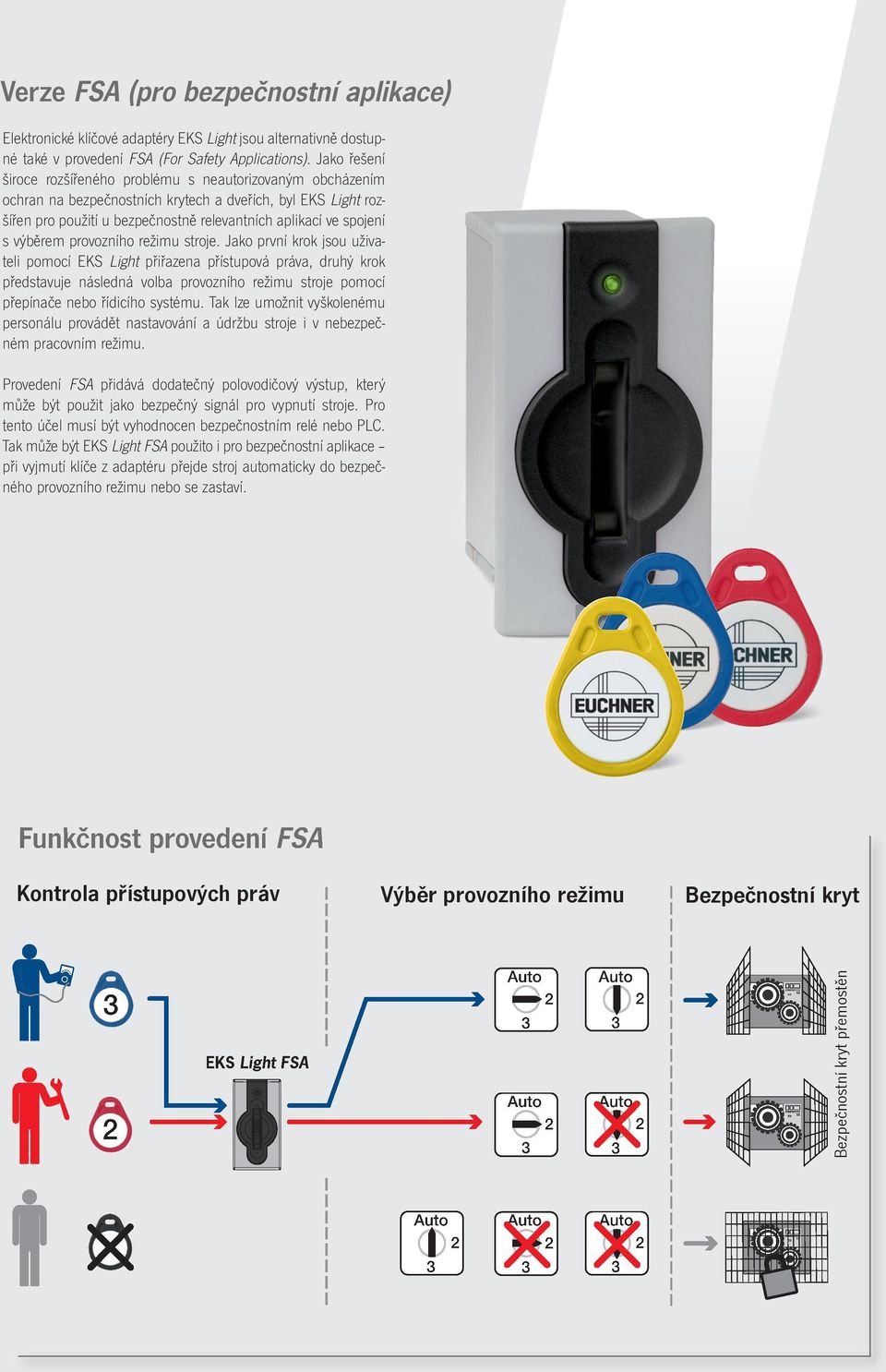

7 Verze FS (pro bezpečnostní aplikace) Elektronické klíčové adaptéry EKS Light jsou alternativně dostupné také v provedení FS (For Safety pplications). Jako řešení široce rozšířeného problému s neautorizovaným obcházením ochran na bezpečnostních krytech a dveřích, byl EKS Light rozšířen pro použití u bezpečnostně relevantních aplikací ve spojení s výběrem provozního režimu stroje. Jako první krok jsou uživateli pomocí EKS Light přiřazena přístupová práva, druhý krok představuje následná volba provozního režimu stroje pomocí přepínače nebo řídicího systému. Tak lze umožnit vyškolenému personálu provádět nastavování a údržbu stroje i v nebezpečném pracovním režimu. Provedení FS přidává dodatečný polovodičový výstup, který může být použit jako bezpečný signál pro vypnutí stroje. Pro tento účel musí být vyhodnocen bezpečnostním relé nebo PL. Tak může být EKS Light FS použito i pro bezpečnostní aplikace při vyjmutí klíče z adaptéru přejde stroj automaticky do bezpečného provozního režimu nebo se zastaví. Funkčnost provedení FS Kontrola přístupových práv Výběr provozního režimu ezpečnostní kryt EKS Light FS uto uto uto uto ezpečnostní kryt přemostěn uto uto uto

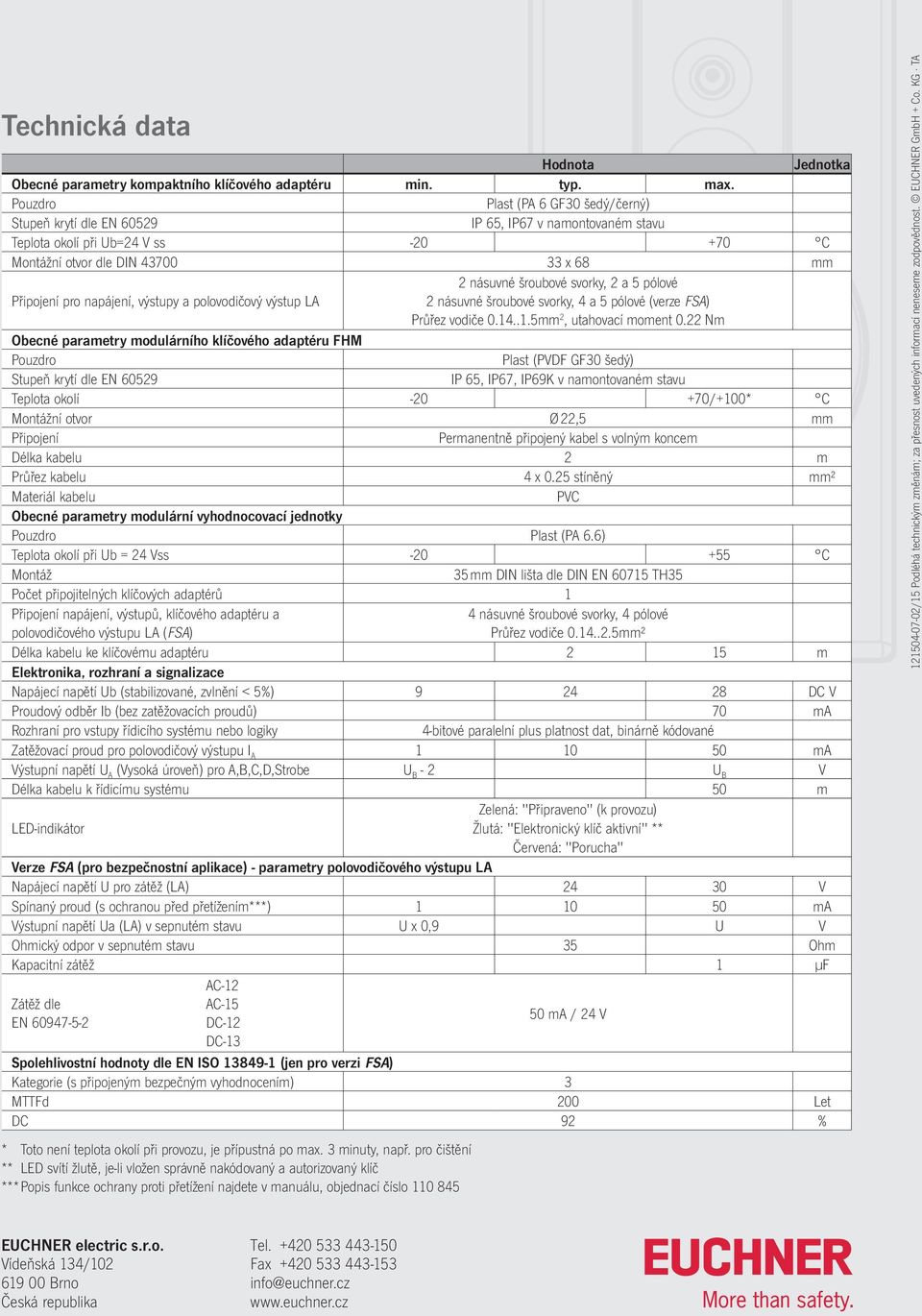

8 Technická data Hodnota Jednotka Obecné parametry kompaktního klíčového adaptéru min. typ. max. Pouzdro Plast (P 6 GF0 šedý/černý) Stupeň krytí dle EN 59 IP 65, IP v namontovaném stavu Teplota okolí při Ub=4 V ss -0 + Montážní otvor dle IN 40 x 6 mm Připojení pro napájení, výstupy a polovodičový výstup L násuvné šroubové svorky, a 5 pólové násuvné šroubové svorky, 4 a 5 pólové (verze FS) Průřez vodiče mm, utahovací moment 0. Nm Obecné parametry modulárního klíčového adaptéru FHM Pouzdro Plast (PVF GF0 šedý) Stupeň krytí dle EN 59 IP 65, IP, IP69K v namontovaném stavu Teplota okolí -0 +/+0* Montážní otvor Ø,5 mm Připojení Permanentně připojený kabel s volným koncem élka kabelu m Průřez kabelu 4 x 0.5 stíněný mm² Materiál kabelu PV Obecné parametry modulární vyhodnocovací jednotky Pouzdro Plast (P 6.6) Teplota okolí při Ub = 4 Vss Montáž 5 mm IN lišta dle IN EN 715 TH5 Počet připojitelných klíčových adaptérů 1 Připojení napájení, výstupů, klíčového adaptéru a polovodičového výstupu L (FS) 4 násuvné šroubové svorky, 4 pólové Průřez vodiče mm² élka kabelu ke klíčovému adaptéru 15 m Elektronika, rozhraní a signalizace Napájecí napětí Ub (stabilizované, zvlnění < 5%) 9 4 V Proudový odběr Ib (bez zatěžovacích proudů) m Rozhraní pro vstupy řídicího systému nebo logiky 4-bitové paralelní plus platnost dat, binárně kódované Zatěžovací proud pro polovodičový výstupu I 1 m Výstupní napětí U (Vysoká úroveň) pro,,,,obe U - U V estelltabelle élka kabelu k řídicímu systému m LE-indikátor Zelená: "Připraveno" (k provozu) Žlutá: "Elektronický klíč aktivní" ** Červená: "Porucha" Verze FS (pro bezpečnostní aplikace) - parametry polovodičového výstupu L Napájecí napětí U pro zátěž (L) 4 0 V Spínaný proud (s ochranou před přetížením***) 1 m Výstupní napětí Ua (L) v sepnutém stavu U x 0,9 U V Ohmický odpor v sepnutém stavu 5 Ohm Kapacitní zátěž 1 µf -1 Zátěž dle -15 EN m / 4 V -1 Spolehlivostní hodnoty dle EN ISO (jen pro verzi FS) Kategorie (s připojeným bezpečným vyhodnocením) MTTFd 00 Let 9 % * Toto není teplota okolí při provozu, je přípustná po max. minuty, např. pro čištění ** LE svítí žlutě, je-li vložen správně nakódovaný a autorizovaný klíč *** Popis funkce ochrany proti přetížení najdete v manuálu, objednací číslo /15 Podléhá technickým změnám; za přesnost uvedených informací neneseme zodpovědnost. EUHNER GmbH + o. KG T EUHNER electric s.r.o. Vídeňská 14/ rno Česká republika Tel Fax info@euchner.cz
