1 Diagramy stavů Michale Blaha, James Rumbaugh: Object-Oriented Modeling and Design with UML, Second Edition, Pearson Prentice Hall, 2005

2 Počáteční (defaultní) stav Koncový stav Událost (event) Stav Přechod (transition)

3 Stavový diagram vyjadřuje životní cyklus instancí dané třídy. Vznik instance indikován počátečním (pseudo)stavem. Zánik instance indikován koncovým (pseudo)stavem. Stav: souhrn hodnot (zajímavých) atributů a linků dané instance. Událost způsobí okamžitý přechod z jednoho stavu do druhého.

4 Stavový diagram vyjadřuje životní cyklus instancí dané třídy. Vznik instance indikován počátečním (pseudo)stavem. Zánik instance indikován koncovým (pseudo)stavem. Stav: souhrn hodnot (zajímavých) atributů a linků dané instance. Událost způsobí okamžitý přechod z jednoho stavu do druhého.

5 Vykoná se při vstupu do stavu Vykonává se po celou dobu nebo část trvání stavu Ošetření události uvnitř stavu Vykoná se při opuštění stavu

6 Událost, která by mohla způsobit přechod mezi stavy pokud je ovšem splněna (tzv. guard) podmínka Aktivita vykonaná jako vedlejší efekt přechodu

7 U tohoto přechodu není uvedena událost. Je to přechod po skončení do aktivity, tzv. completion transition. Často není uvedena ani podmínka ani aktivita.

8 Aktivit může být uvedeno více, pak se oddělujíčárkami. Aktivity se vykonávají v tomto pořadí: 1. Aktivity při vstupu do stavu Stav1 (entry) 2. Do aktivita stavu Stav1. 3. Aktivity při opuštění stavu Stav1 4. Aktivity události, která přechod způsobila 5. Aktivity při vstupu do stavu Stav2 6. atd. Během pobytu v daném stavu mohou být vykonány aktivity přiřazené k interním událostem, pokud jsou nějaké interní události specifikovány.

9 Příklad událostí a aktivit.

10 Příklad do aktivity: V kopírce se zasekl papír, nastal přechod do stavu Uváznutí papíru a po dobu setrvání v tomto stavu bliká kontrolka označená Nápisem Paper Jam.

11 Tento stavový diagram můžeme ekvivalentně nakreslit takto:

12 Ekvivalentní diagramy

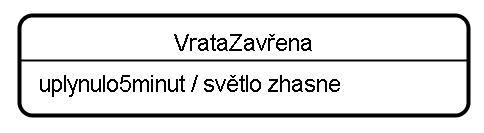

13 Událost uvnitř stavu: Vykoná se pouze aktivita přiřazená této události, eventuální entry nebo exit aktivity se nevykonají, protože daná instance neopustila daný stav. Naproti tomu: Přechod ze stavu do téhož stavu: Vykonají se postupně následující aktivity: 1. odstraňzvýrazněnívybrané položky 2. vybernovoupoložkumenu 3. zvýraznivybranoupoložku

14 Odesílání signálu Jednou z aktivit může být rovněž odesílání signálu: send cílovýobjekt.jmenosignálu(atributy) Návaznost na aktivity diagramy a interaction diagramy. Signál může zpracovat více objektů současně potenciální problémy se synchronizací (race condition).

15

16 Pokročilé stavové diagramy Michale Blaha, James Rumbaugh: Object-Oriented Modeling and Design with UML, Second Edition, Pearson Prentice Hall, 2005

17 Submachine (poddiagram) Jméno stavu Názav samostatného stavového diagramu

18 Submachine (poddiagram)

19 Submachine (poddiagram) Vstoupí do defaultního stavu poddiagramu

20 Submachine (poddiagram) Vystupuje z koncového stavu poddiagramu

21 Vnořený (nested) stav

22 Vnořený (nested) stav Přechod z každého stavu vnořeného stavu

23 Příklad vnořený stav

24 Paralelismus - synchronizace

25 Paralelismus - synchronizace Čárkovanou čarou jsou znázorněna paralelní vlákna. Přechod do stavu Ready to reset se uskuteční, až obě paralelní vlákna Dosáhnou svých koncových stavů. Pokud by existoval přechod z nějakého stavu vnořeného stavu do stavu externího, pak tento přechod znamená současné ukončení všech vláken vnořeného stavu.

26 stm Vnější diagram Potlačený stav (stub state, supressed state) stm Vnitřní diagram

27 Diagramy aktivit Michale Blaha, James Rumbaugh: Object-Oriented Modeling and Design with UML, Second Edition, Pearson Prentice Hall, 2005

28 Diagramy aktivit (Activity diagrams)

29 Diagramy aktivit (Activity diagrams) Viz následující diagram Poskytují podobnou informaci jako stavové diagramy. Stavy odpovídají šipkám, zatímco uzly (aktivity) odpovídají přechodům mezi stavy. Umožňují přehledně vyjádřit paralelismus a synchronizaci vykonávaných výpočetních vláken.

30 Diagramy aktivit pro aktivitu Execute order z předchozího diagramu

31 Sekvenční diagramy Michale Blaha, James Rumbaugh: Object-Oriented Modeling and Design with UML, Second Edition, Pearson Prentice Hall, 2005

32 Sekvenční diagram

33 Sekvenční diagram Lifeline (čára života) Synchronní zpráva Návratová hodnota (nepovinná) Zpracování příchozí zprávy

34 Sekvenční diagram Konstrukce nového objektu Destrukce objektu

35 Smyčka (opakování) Podmínka zaslání zprávy

36 Alternativy

37 Před pokračováním scénáře musí být splněn tento invariant stavu

38 Kooperační (kolaborační) diagramy Michale Blaha, James Rumbaugh: Object-Oriented Modeling and Design with UML, Second Edition, Pearson Prentice Hall, 2005

39 Kooperační diagram (cooperation, colaboration diagram) Synchronní zpráva Asynchronní zpráva

40 Kooperační diagram (cooperation, colaboration diagram) Stejná expresivita jako sekvenční diagram. Hutnější na 1 stránku A4 se vejdou i složité scénáře ale méně přehledný než Sekvenční diagram.

41 Komponentový diagram

42 Deployment diagram
