1 Systémová plochá střecha na trapézovém plechu SP Střecha T, na dřevěném bednění SP Střecha D, na žb konstrukci, SP Střecha B. Ing. Ivan Misar, Ph.D. AXTER CZ, s.r.o., 1

2 Courchelettes Hydroizolace

3 Kanceláře a výrobny Francie Paříž (75) Hlavní sídlo Management divize hydroizolací a světlíků Finanční úsek Odbor lidských zdrojů Courchelettes (59) Výroba a prodej hydroizolačních systémů R & D Sons-et-Ronchères (02) Výroba světlíků Ouges (21) Výroba světlíků

4 Mezinárodní AXTER Ltd Ipswich Velká Británie Hlavní sídlo/ Export Paříž(75) AXTER Iberica Barcelone Španělsko AXTER Illzach Illzach (68) AXTER COLETANCHE Inc. Montréal Kanada AXTER Benelux Hasselt Belgie Gulf Seal Riyadh Saudská Arábie

5 Česká republika AXTER CZ, s.r.o. Eliášova Praha 6 Ředitel pobočky: Ing. Marek Novotný, Ph.D. Autorizovaný inženýr Soudní znalec Obchodní ředitel: Ing. Jiří Jůn Autorizovaný inženýr Technicko obchodní zástupci: Speciální technologie: Dr.-Ing. Petr Jůn Autorizovaný technik Technický manager: Ing. Ivan Misar, Ph.D. Logistika objednávky: Jana Zenkovičová

6 Hydroizolace Rozdělení po zákaznících Specializované obchody a izolatérské firmy 32% SMAC 28% EXPORT 40%

7 Oblasti využití vodotěsných izolací Ploché střechy Šikmé střechy Inženýrské stavby: Vodotěsná izolace spodních staveb Vodotěsná izolace tunelů Vodotěsná izolace mostovek

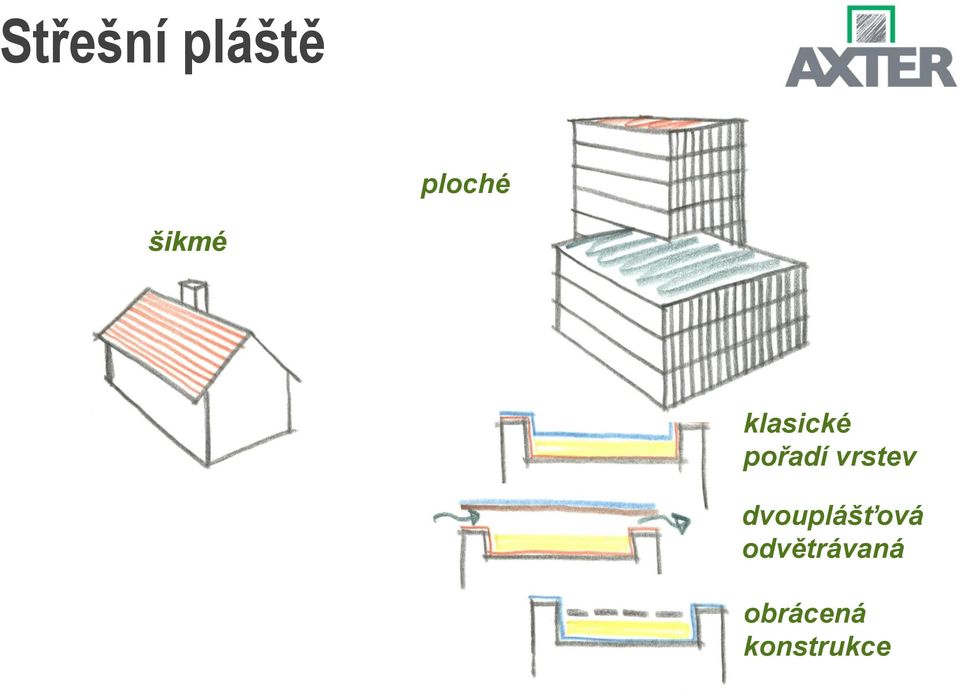

8 Střešní pláště ploché šikmé klasické pořadí vrstev dvouplášťová odvětrávaná obrácená konstrukce

9 Ploché střešní pláště vlivy déšť slunce UV teplo zatížení dilatace podle provozu pochozí pojížděné sníh led požár šíření plamene údržba zelená - rostliny stromy trávník ti, rhi te, rhe chemie vztlak větru

10 Dva hlavní směry technologií vodotěsných izolací plochých střešních plášťů Asfaltové pásy Syntetické folie + snadnější zpracování + dlouhodobější tradice + snadnější sanace - plošná hmotnost + plošná hmotnost - vztlak větru - u většiny problematiky UV mikrobiologická koroze - nutná vysoká kvalifikovanost pracovníků

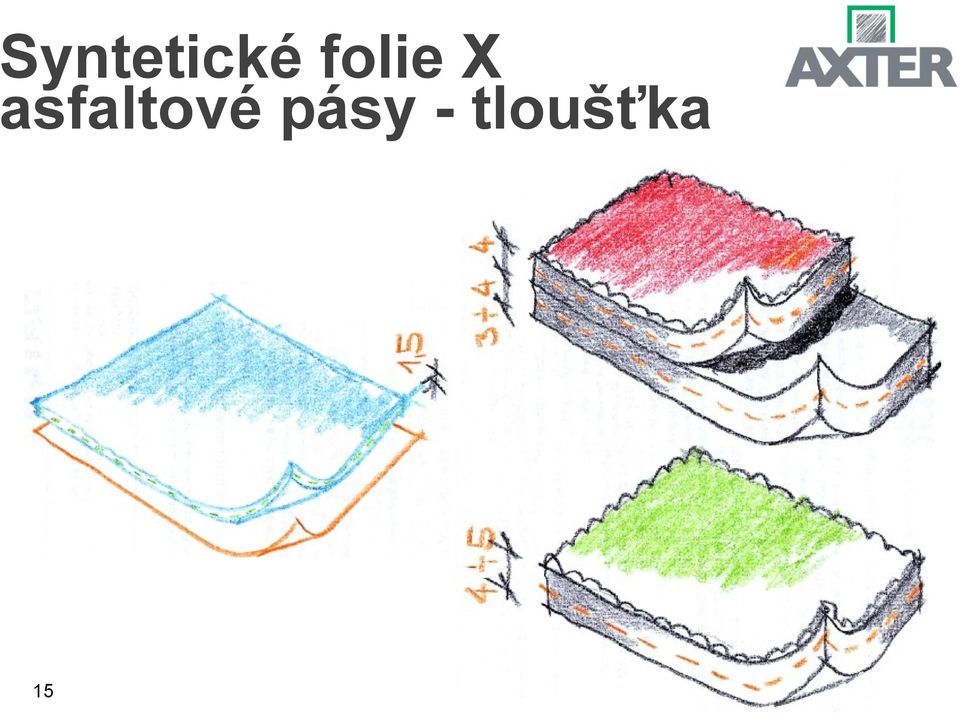

11 Syntetické folie X asfaltové pásy - tloušťka 15

12 Syntetické folie X asfaltové pásy odolnost proti mech. poškození 16

13 Syntetické folie X asfaltové pásy opravitelnost folie PVC-P 17

14 Syntetické folie X asfaltové pásy opravitelnost folie PVC-P 18

15 Syntetické folie X asfaltové pásy opravitelnost folie PVC-P 19

16 Syntetické folie X asfaltové pásy opravitelnost asf. pásu 20

17 Syntetické folie X asfaltové pásy plošná hmotnost 21

18 Syntetické folie X asfaltové pásy plošná hmotnost 22

19 Syntetické folie X asfaltové pásy doprava 23

20 Syntetické folie X asfaltové pásy vztlak větru 24

21 Syntetické folie X asfaltové pásy difúze vodní páry 25

22 Modifikace asfaltu APP ataktický polypropylén SBS styrene butadiene - styrene S B S S B Residuum při výrobě isotaktického polypropylénu (cca. 10%)(1950) Nyní je proces krakování ropy již mírně vylepšen - residuum 2-5% Nezbytnost již vyrábět APP i úmyslně Čistý úmyslně vyráběný syntetický produkt - od r S S S S Lineární Hvězdicovitý Křížový - rámový S B S - ploché střechy, Spodní stavby více kohezní, více pevný a tuhý - inženýrské stavby, vodotěsné izolace mostovek atp

23 Dva způsoby modifikace asfaltových pásů snímky z elektronového mikroskopu SBS APP

24 Modifikace asfaltu NOVÁ MODIFIKACE ALPA Kombinuje elasticitu SBS a trvanlivost α-polyolefinů -Axter patent -Prodloužená životnost -Nižší změna parametrů při stárnutí

25 Modifikace asfaltu MODIFIKACE ALPA 16 x zvětšení 40 x zvětšení

26 Schéma porovnání odolnosti asfaltových pásů 130 C 110 C 100 C Nový asfaltový pás 70 C Asfaltový pás Po vystárnutí 0 C -15 C -25 C -35 C Oxidované pásy APP modif. pásy SBS modif. pásy Silně SBS modif. pásy Rozsah teplot na povrchu pásů v průběhu roku Rozsah teplot na povrchu pásů v průběhu roku

27 Asfaltové pásy vybrané zkoušky Zkoušky na směsi Penetrace jehlou Kroužek - kulička Ohyb Za studena Stékavost Elekronový mikroskop Chromatografie Spektrální analýza Zkoušky na hotovém výrokbu Ohyb Za studena Rozměry: délka, šířka Tloušťka Stékavost Adhese posypu Tahové zkoušky Peel test Vytržení mech.kotvou Dynamický průraz Statický průraz Elekronový mikroskop

28 Porovnání SBS a ALPA modifikované asfaltové směsi umělé stárnutí

29 Porovnání APP, SBS a ALPA modifikované asfaltové směsi umělé stárnutí elasticita

30 Ztráta posypu obrusem, chemická odolnost, UV stabilita, požární odolnost

31 Kvalita spojů svaření peel test před a po umělém vystárnutí

32 Rychlost a koheze natavení

33 Kroužek kulička po vystárnutí

34 Elasticita a ztráta posypu obrusem po umělém vystárnutí

35 ALPA modifikace umožňuje i horkovzdušné svařování přesahů

36 Kvalita spojů svaření peel test před a po umělém vystárnutí

37 Dva způsoby penetrace nosné vložky snímky z elektronového mikroskopu SBS modifikovaným asfaltem Oxidovaným asfaltem

38 Homogenita pásu

39

40

41 Tloušťka a kaluže

42 Tloušťka a kaluže

43 Tloušťka a kaluže

44 Asfaltová směs Pojivo: - destilovaný asfalt - asfalteny - malteny - eterické oleje - modifikátor (6-20% SBS, 20-25% APP, polyolefiny, ALPA) Plnivo (VÁPENEC, břidlice, Elektrárenské popílky)

45 Plnivo-popílek? Elektrárenské popílky mají hydraulické vlastnosti, malou objemovou hmotnost, jsou velmi jemné a odolné proti agresivním vodám. Popílek má pórovitou strukturu, která má vliv na množství mikropórů. Mikropóry jsou faktorem ovlivňujícím objemové změny při změně vlhkosti Zdroj Wikipedie

46 Plnivo-popílek? Obj. hmotnost Asfalt: 1200 kg/m3 Vápenec: kg/m3 Sypký popílek: 600 kg/m3 Prům. olej: 900 kg/m3 Vápenec/Asfalt: uv = 20% Popílek(600)/Asfalt: uv = 57% Popílek(900)/Asfalt: uv = 46,8% Popílek(2000)/Asfalt: uv = 24,5%

47 Plnivo-popílek?

48 Plnivo-popílek?

49 Hlediska pro návrh plochého střešního pláště stavebně fyzikální, ČSN tepelný odpor, součinitel prostupu tepla konstrukce difúze vodní páry, včetně kondenzace materiálové kvalitativní požadavky (modifikace, posyp, vložka.) vhodnost použití asfaltové pásy X synt.folie X stěrky konstrukční, ČSN podle vyskytujících se detailů a jiných limitujících možností technologické počet vrstev účel podklad druh tepelné izolace způsob kotvení k podkladu

50 Difúze vodní páry Hustota difúzního toku D dp q md = d, D = D p n 0 R p μ T dx p (T/T n) m d Difúzní tok D S Δp Q md = d S Δp = d R p μ T d μ dn Difúzní funkce N = R pt D Součinitel difúze vodní páry D δ = R p T = 1 1 Spárová difúze μ μ N =1, μ G d = dl.l. p d Faktor difúzního odporu δ μ = a δ Ekvivalentní difúzní tloušťka r d = s d = μ.d

51 technologické hledisko Počet vrstev: Účel: Podklad: jednovrstvé dvouvrstvé nepochozí pochozí pojížděné zelené stabilní nestabilní Typ tepelné izolace: dř.bednění trap. plechy Způsob kotvení k podkladu: bez TI minerální plasty obrácená mechanické natavování lepení samolepící volně pokládané

52 Nestabilní kce: trap. Plech+ dř. bednění spád < 1% spád >= 1% Mechanicky kotvené systémy, ETAG06, výtržná zkouška - Force 4000 S - Topfix PY SPF/Topfix PY (mech. kotven EJOT) - tep. Izolace EPS 100S ve dvou vrstvách/ desky minerálně vláknité -- Parotěsná zábrana VAP AL SK, SK VAP 108,(VAP IND) SPF: Wadm=660N/ks podl. Kruh. <=40mm PY:Wadm=675N/ks podl. kruhové <=40mm -Force 4000 FM (mech. kotven EJOT v přesazích) - tep. Izolace EPS 100S ve dvou vrstvách/ desky minerálně vláknité -- Parotěsná zábrana VAP AL SK, SK VAP 108, (VAP IND) Nebo jako < 1% Wadm=607N/ks podl. <=40x40mm Wadm=682N/ks podl. kruhové <=40mm

53 Nestabilní kce: žb nosná kce spád < 1% spád >= 1% Mechanicky kotvené systémy, ETAG06, výtržná zkouška - Force 4000 S - Topfix PY SPF/Topfix PY (mech. kotven EJOT) - tep. Izolace EPS 100S ve dvou vrstvách/ desky minerálně vláknité -- Parotěsná zábrana VAP AL, VAP AL Therm SPF: Wadm=660N/ks podl. Kruh. <=40mm PY:Wadm=675N/ks podl. kruhové <=40mm -Force 4000 FM (mech. kotven EJOT v přesazích) - tep. Izolace EPS 100S ve dvou vrstvách/ desky minerálně vláknité -- Parotěsná zábrana VAP AL, VAP AL Therm Nebo jako < 1% Wadm=607N/ks podl. <=40x40mm Wadm=682N/ks podl. kruhové <=40mm

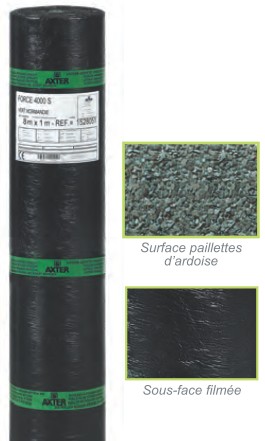

54 FORCE 4000 S

55

56

57 Barevnosti

58 Barevnosti

59 FORCE 4000 S FE

60

61

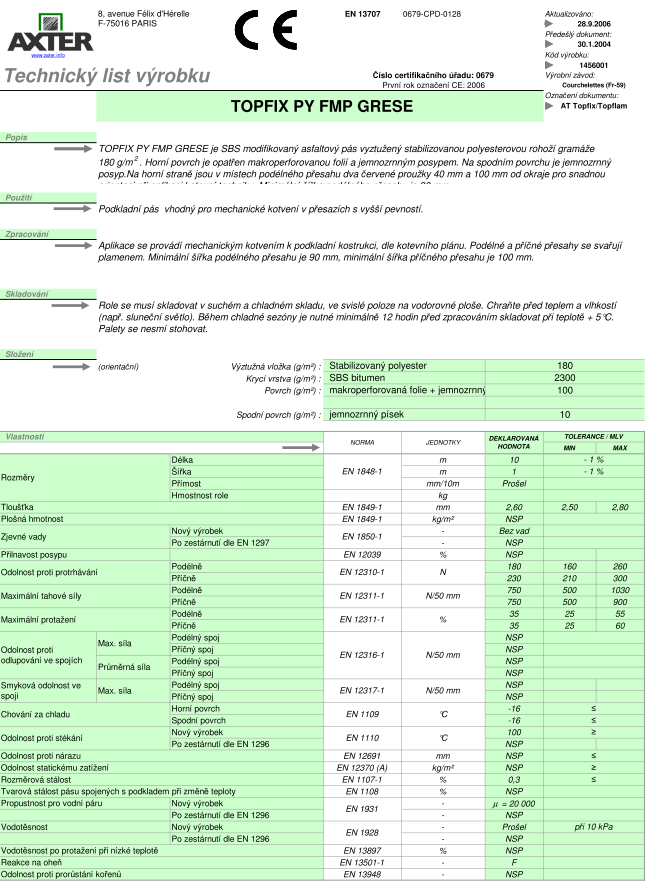

62 TOPFIX PY FMP GRESE

63

64

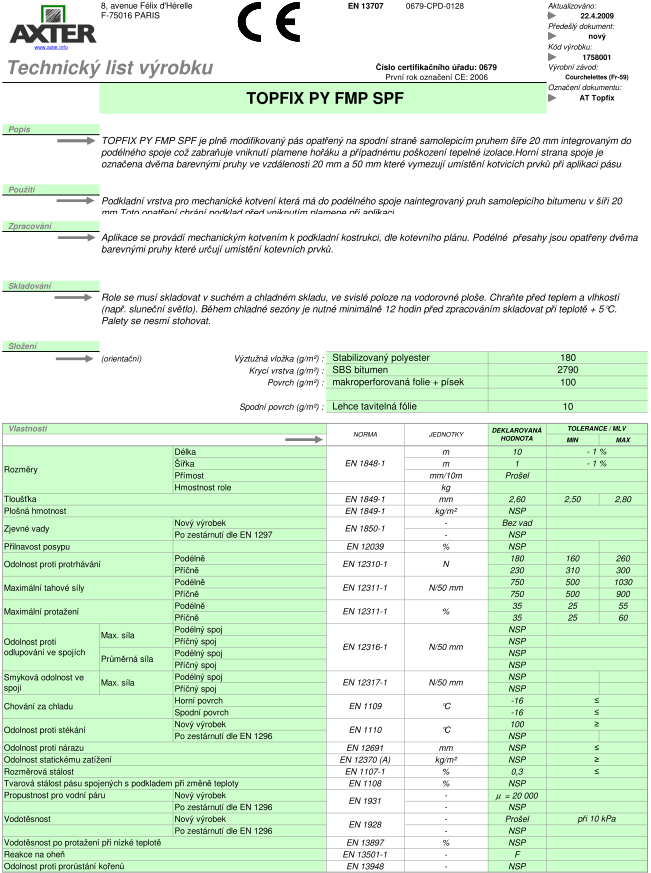

65 TOPFIX PY FMP SPF

66

67

68

69 FORCE 4000 FM

70

71

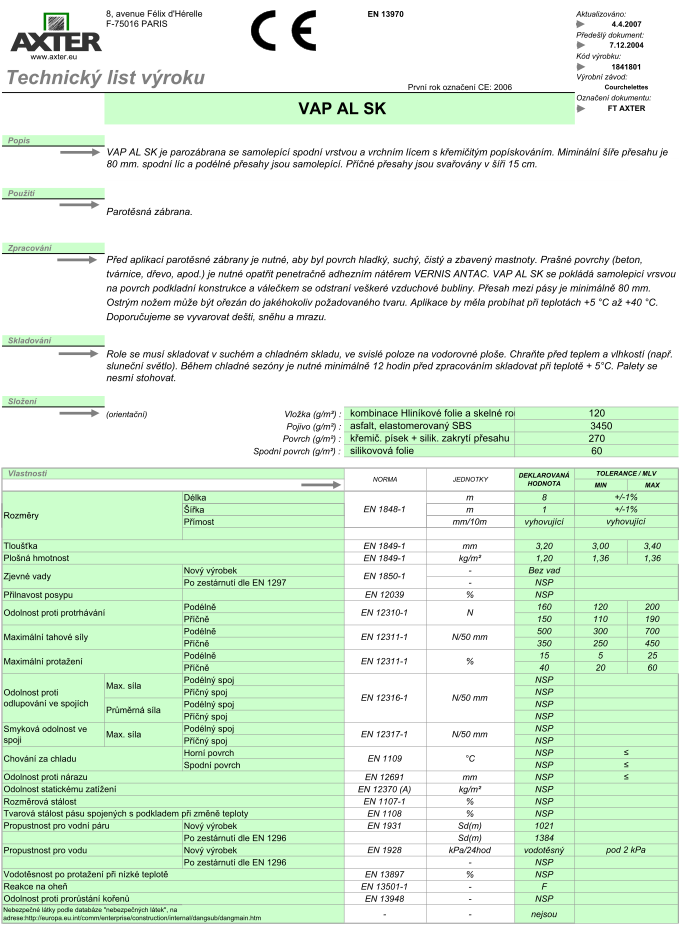

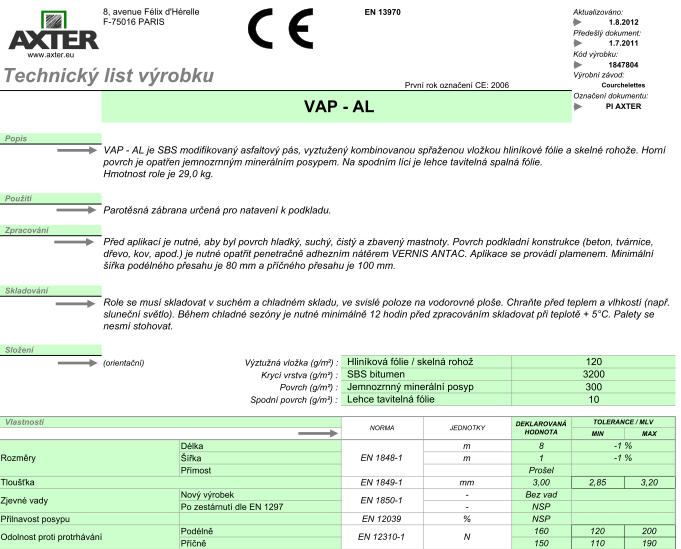

72 VAP AL SK

73

74

75 SK VAP108

76

77

78 VAP IND

79

80

81 VAP AL SPALNÁ PE FOLIE

82

83

84 VAP AL THERM MIKROVENT. A MIKRODILAT. SYSTÉM PRO NALEPENÍ EPS (PO OHŘÁTÍ HOŘÁKEM A SPÁLENÍ FOLIE) SPALNÁ PE FOLIE

85

86

87 Pokládka systému

88 Pokládka systému

89 Pokládka systému

90 Pokládka systému

91 Pokládka systému

92 Pokládka systému

93 Pokládka systému

94 Řešení detailů náběhový klín vnitřní kout 1. fáze 2. fáze 3. fáze 4. fáze 5. fáze 6. fáze 7. fáze 8. fáze 9. fáze 10. fáze 11. fáze

95 Řešení detailů bez náběhového klínu vnitřní kout 1. fáze 2. fáze 3. fáze 4. fáze 5. fáze 6. fáze 7. fáze 8. fáze 9. fáze 10. fáze 11. fáze

96 Řešení detailů náběhový klín vnější kout 1. fáze 2. fáze 3. fáze 4. fáze 5. fáze 6. fáze 7. fáze 8. fáze 9. fáze 10. fáze 11. fáze 12. fáze 13. fáze

97 Řešení detailů bez náběhového klínu vnější kout 1. fáze 2. fáze 3. fáze 4. fáze 5. fáze 6. fáze 7. fáze 8. fáze 9. fáze 10. fáze 11. fáze 12. fáze 13. fáze

98 Řešení detailů bez náběhového klínu kruhový prostup 1. fáze 2. fáze 3. fáze 4. fáze 5. fáze 6. fáze 7. fáze 8. fáze 9. fáze 10. fáze

99 Řešení detailů okapní lišta 1. fáze 2. fáze 3. fáze 4. fáze 5. fáze 6. fáze

100 Řešení detailů okapní lišta (jednovrstevný systém) 1. fáze 2. fáze 3. fáze 4. fáze 5. fáze 6. fáze

101 Řešení detailů vpusť 1. fáze 2. fáze 3. fáze 4. fáze 5. fáze 6. fáze 7. fáze

102 Řešení detailů bez náběhového klínu dilatace 1. fáze 2. fáze 3. fáze 4. fáze 5. fáze 6. fáze 7. fáze 8. fáze 9. fáze

103 Řešení detailů s náběhovým klínem dilatace 1. fáze 2. fáze 3. fáze 4. fáze 5. fáze 6. fáze 7. fáze 8. fáze 9. fáze 10. fáze

104 PMMA stěrka pro hůře opracovatelné detaily

105 PMMA stěrka pro hůře opracovatelné detaily

106 PMMA stěrka pro hůře opracovatelné detaily

107 PMMA stěrka pro hůře opracovatelné detaily

108 PMMA stěrka pro hůře opracovatelné detaily

109 Podložky pod dlažbu a dř. rošty PLOT AXTER

110 Keramická dlažba na podložkách

111 Mechanické kotvení - poznámky - kotvy se závitem i v místě styku s podložkou - jiné stoupání závitu - riziko prošlápnutí povlakové vodotěsné izolace údržbou a jiným provozem - tzv. kompenzátory - plast - příznivější z hlediska tepelných mostů

112 Mechanické kotvení poznámky kotvení ve spádu - v případě excentrického svaru v přesahu namáhání HI u kotev momentem vlivem vlastní váhy a ramene excentricity - zvlnění HI - deformace kotevního systému vlastní vahou souvrství - deformace HI - rovnoměrnější rozložení vlastní váhy HI na kotvu

113 Pozn ventilační kanálky - redukce TI - funkční do cca 3 m - riziko kondenzace - riziko průniku srážkové vody do konstrukce a následně tvorby boulí -Otázka zakrytí a spádování otvorů -Sběrný kanálek zvyšuje riziko projevu tepelných mostů

114 Pozn pěnové plasty - vodní pára prostupuje spárou - > puchýře, boule - vzhledem k přesahům je obtížné zkontrolovat šíři spáry - spáry se rozšiřují též vzhledem k úniku změkčovadel a zpěňovadel - délková teplotní roztažnost -> dilatace -> vrásy - především v kombinaci plastomerů a elastomerů -> vrásy

115 Základní detail atika-trap plechy

116 Základní detail atika-dř. bednění

117 Základní detail atika-dř. bednění

118 Základní detail atika-žb. nosná kce

119 Kotvení na střešním plášti

120 Kotvení na střešním plášti

121 Kotvení na střešním plášti

122 Kotvení na střešním plášti

123 Kotvení na střešním plášti

124 Prostupy střešním pláštěm

125 Prostupy střešním pláštěm

126 Prostupy střešním pláštěm

127 Prostupy střešním pláštěm

128 ASFALTOVÉ PÁSY DETAILY

129 Průzkum defektoskopie zátopová zkouška - obarvování

130 Impedanční defektoskopie Vysílací elektroda Přijímací elektroda Střídavé elektr. pole Testovaný materiál

131 Analytická impedanční defektoskopie Vlhkostní mapa

132 Díky za trpělivost
