1 Fakulta stavební ČVUT v Praze Katedra geotechniky TUNEL PRACKOVICE Příspěvek k problematice výstavby pražsk ského portálu Prof. Ing. Jiří Barták, DrSc.

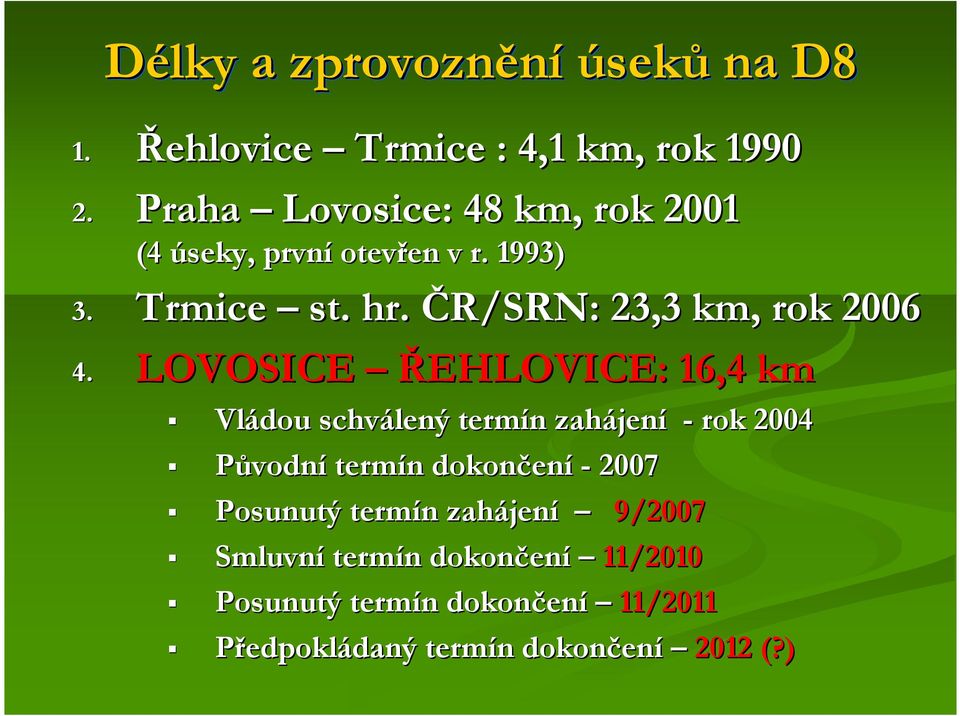

2 Délky a zprovoznění úseků na D8 1. Řehlovice Trmice : 4,1 km, rok Praha Lovosice: 48 km, rok 2001 (4 úseky, první otevřen en v r. 1993) 3. Trmice st. hr. ČR/SRN: 23,3 km, rok LOVOSICE ŘEHLOVICE: 16,4 km Vládou schválený termín n zahájen jení - rok 2004 Původní termín n dokončen ení Posunutý termín n zahájen jení 9/2007 Smluvní termín n dokončen ení 11/2010 Posunutý termín n dokončen ení 11/2011 Předpokládaný daný termín n dokončen ení 2012 (?)

3 Proces výběru optimální varianty stavby 0805 Ekologické a dopravně-ekonomick ekonomické vyhodnocení dálnice D8 v hraniční oblasti (1993). Krajinářsk ské hodnocení při i vyhledávání průchodu trasy Českým Středoho edohořím m (1994). Vyhledávac vací studie dálnice d D8 stavba 0805 úsek Lovosice Řehlovice (1994). Posuzovány 3 koridory s 5-ti 5 variantami vedení trasy.

4 Posuzované koridory pro stavbu 0805 Varianta 2

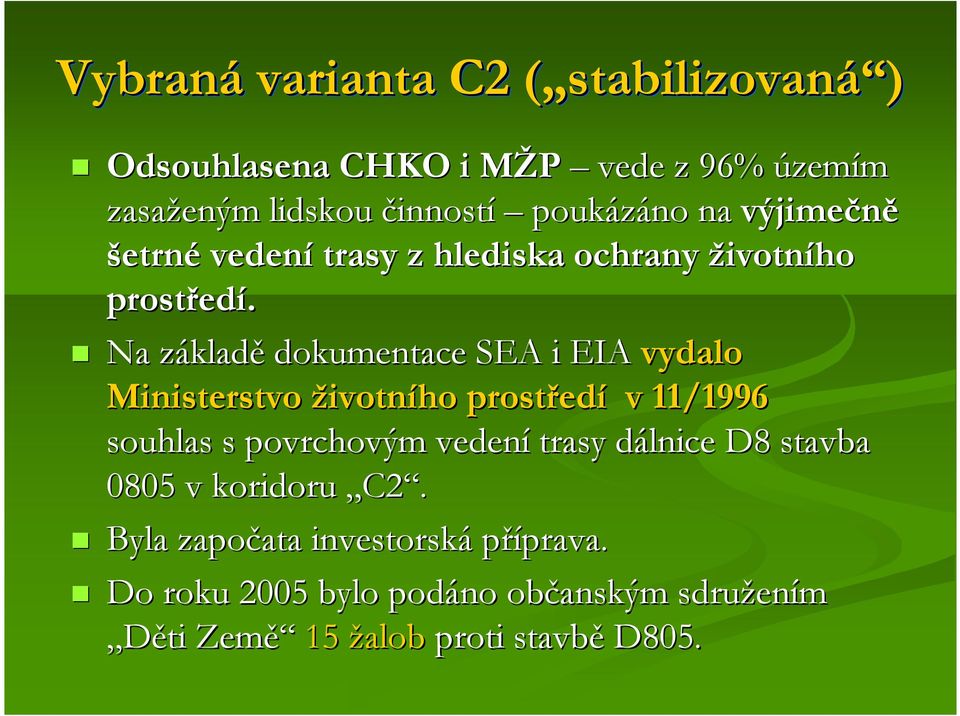

5 Vybraná varianta C2 ( stabilizovaná ) stabilizovaná Odsouhlasena CHKO i MŽP M vede z 96% územím zasaženým lidskou činností poukázáno na výjimečně šetrné vedení trasy z hlediska ochrany životního prostřed edí. Na základz kladě dokumentace SEA i EIA vydalo Ministerstvo životního prostřed edí v 11/1996 souhlas s povrchovým vedení trasy dálnice d D8 stavba 0805 v koridoru C2. Byla započata ata investorská příprava. prava. Do roku 2005 bylo podáno občanským sdružen ením Děti Země 15 žalob proti stavbě D805.

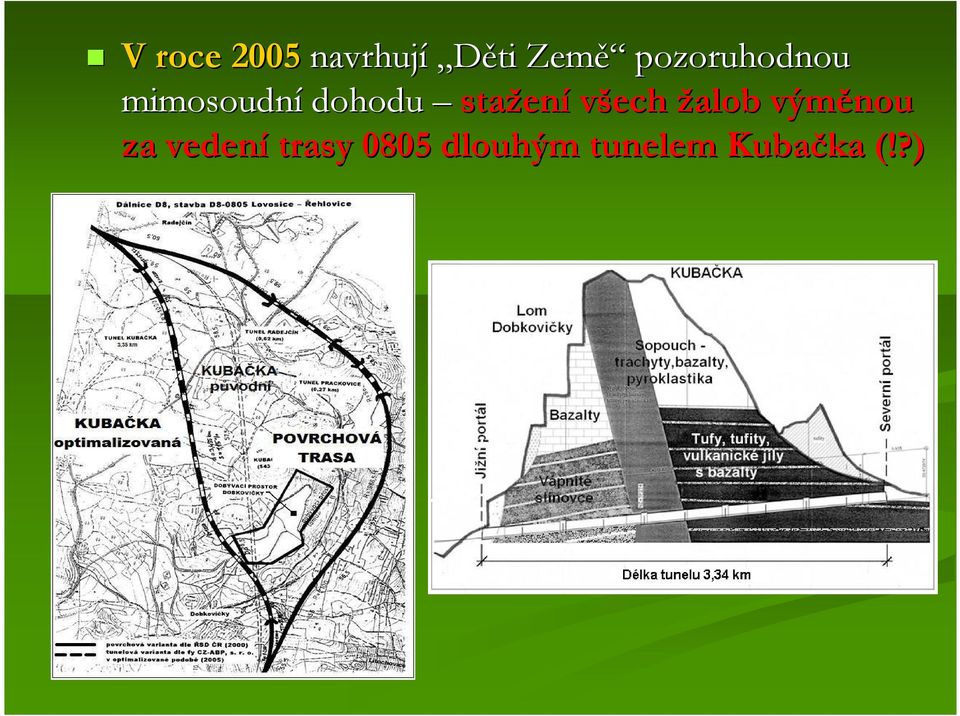

6 V roce 2005 navrhují Děti Země pozoruhodnou mimosoudní dohodu stažen ení všech žalob výměnou za vedení trasy 0805 dlouhým tunelem Kubačka (!?)

7 Návrh nebyl Zastupitelstvem Ústeckého kraje zásadně akceptován ke změně ÚP P VÚC V nedošlo! První stavební povolení se podařilo získat z investorovi aža po 11 letech! (1996 aža 2007).

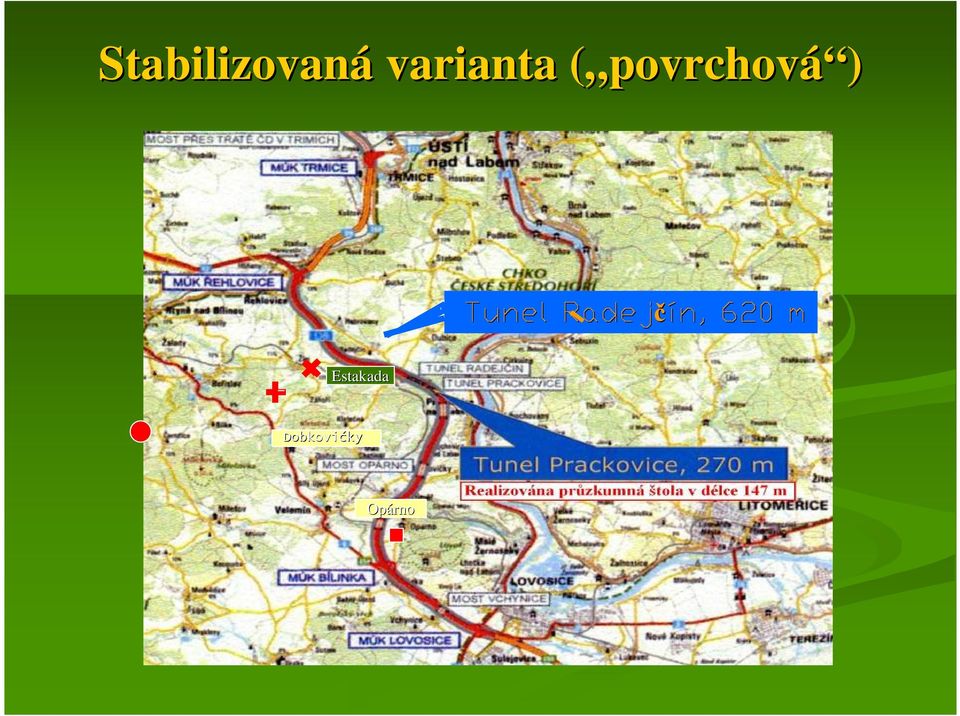

8 Stabilizovaná varianta ( povrchov( povrchová á ) Tunel Radejčín, 620 m Estakada Dobkovičky ky Opárno

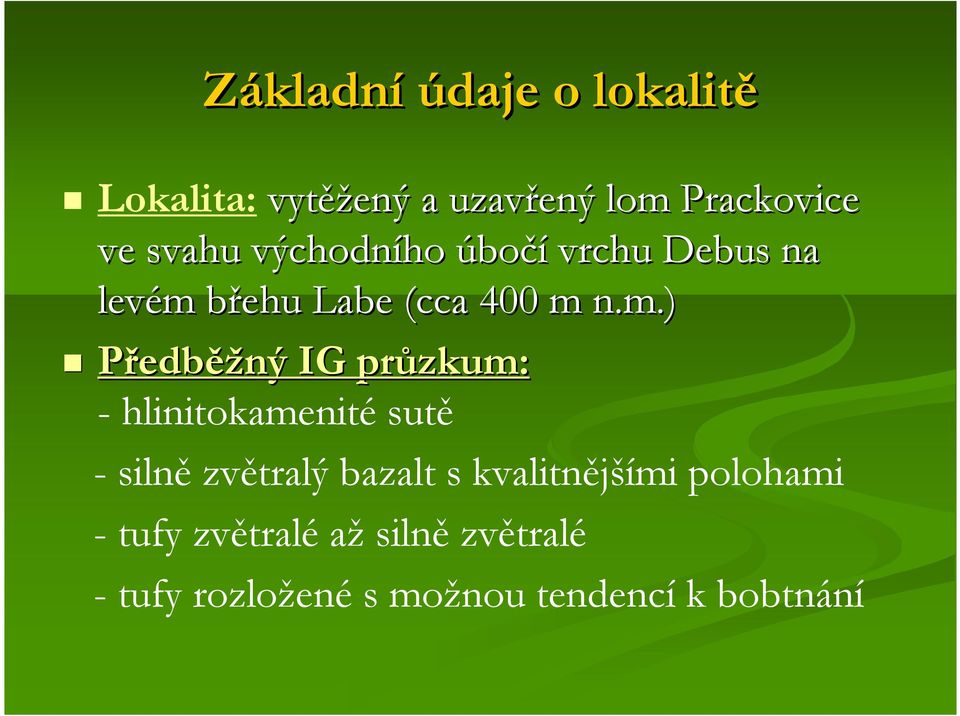

9 Základní údaje o lokalitě Lokalita: vytěž ěžený a uzavřený lom Prackovice ve svahu východního úbočí vrchu Debus na levém m břehu b Labe (cca 400 m n.m.) Předběžný IG průzkum: - hlinitokamenité sutě - silně zvětralý bazalt s kvalitnějšími polohami - tufy zvětralé až silně zvětralé - tufy rozložené s možnou tendencí k bobtnání

10 Prostor pražsk ského portálu (5/2008) Severní závěrný svah uzavřeného lomu Prackovice

11 Před zahájen jením m ražby průzkumn zkumné štoly Horní lomová etáž (prosinec 2004)

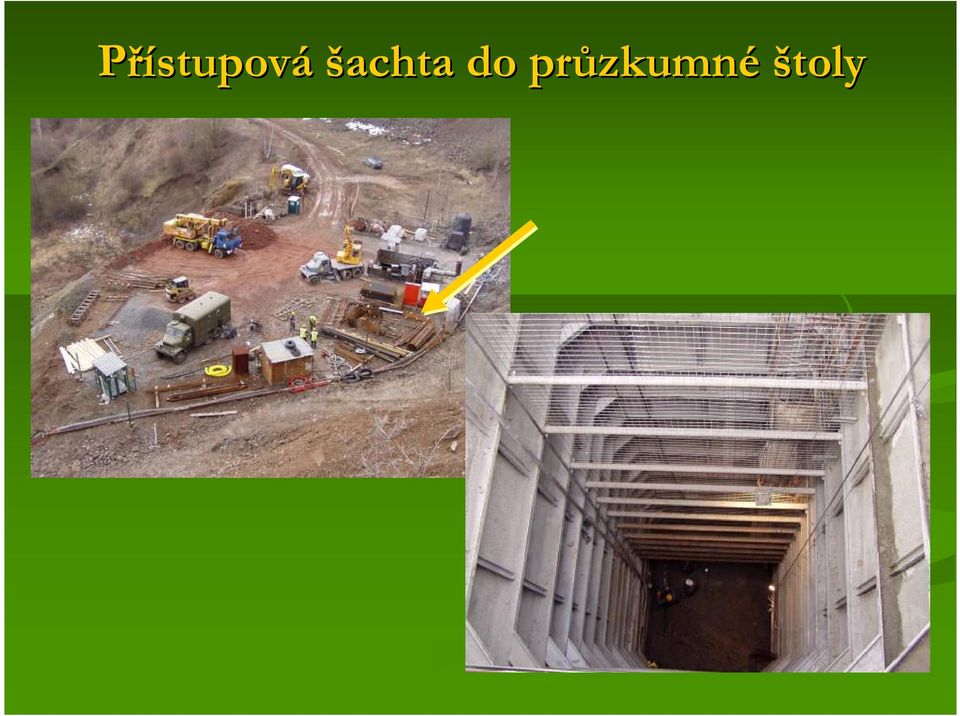

12 Přístupová šachta do průzkumn zkumné štoly

13 Inženýrskogeologick enýrskogeologické poměry Podrobný IG průzkum (průzkumn zkumná štola) - zvětral tralé a navětral tralé tufy pyroklastická úlomkovitě až kusovitě odlučná porézn zní hornina - rozložen ené tufy zeminy charakteru písčitých p hlín n a jílůj s polohami bazaltových konglomerátů - zvětral tralé bazalty úlomkovitě až kusovitě rozpadavá hornina - rozložen ené bazalty eluviáln lní reziduum charakteru hlinitého ho písku s drobnými úlomky bazaltu zkum ( pro pražský portál): Doplňuj ující IG průzkum - silně zvětral tralé tufy, rozložen ené tufy, zvětral tralé silně rozpukané čediče - pukliny s plastickou jílovitou j výplní,, možnost lokáln lního zvodnění

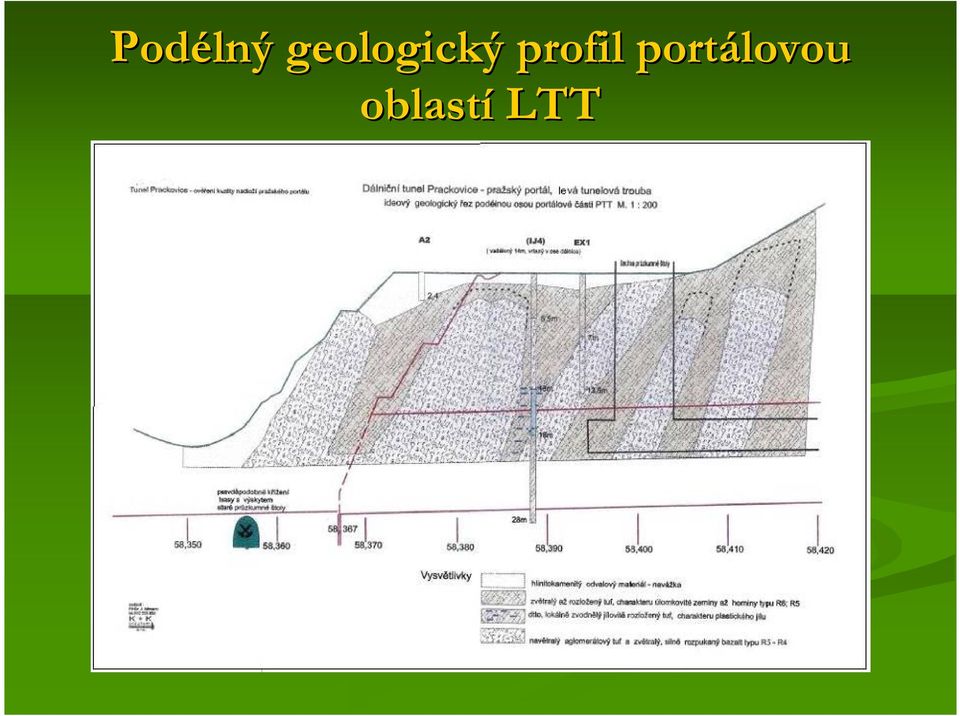

14 Podélný geologický profil portálovou oblastí LTT

15 Schema zajištění pražsk ského portálu

16 Zajištění 1. a 2. etáže e portálov lové stěny Realizace předpjatých třípramencových kotev v patě 2. etáže (červenec 2008)

17 Horniny zastižen ené při i hloubení portálu (6,7/2008) Rozvolněné zvětralé tufy a čediče Rozvolněné zvětralé čediče s dutinami

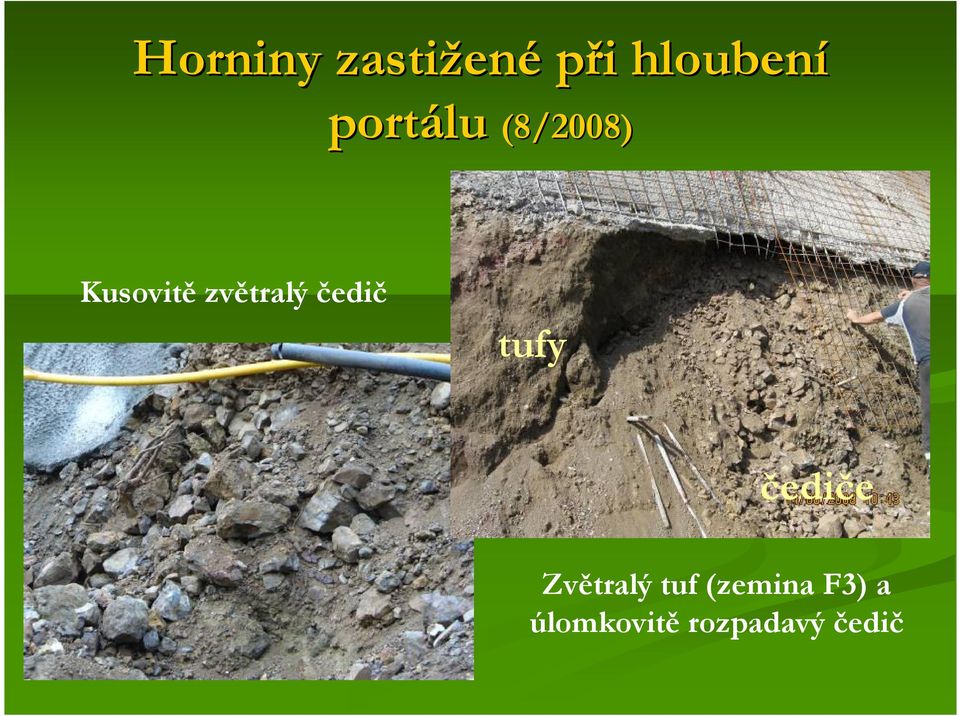

18 Horniny zastižen ené při i hloubení portálu (8/2008) Kusovitě zvětralý čedič tufy čediče Zvětralý tuf (zemina F3) a úlomkovitě rozpadavý čedič

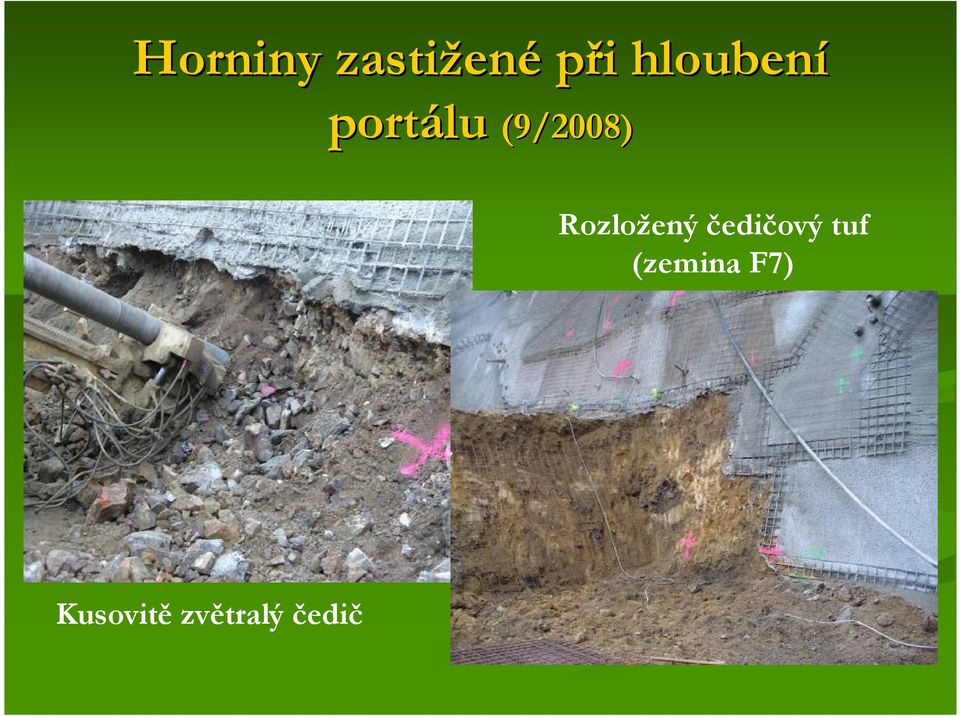

19 Horniny zastižen ené při i hloubení portálu (9/2008) Rozložený čedičový tuf (zemina F7) Kusovitě zvětralý čedič

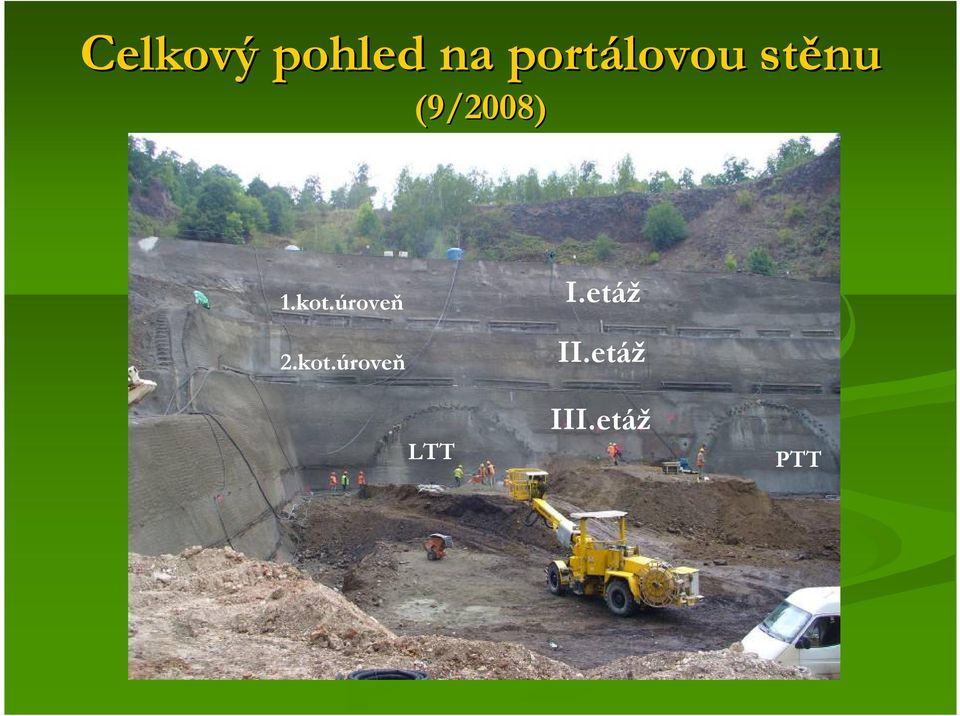

20 Celkový pohled na portálovou stěnu (9/2008) 1.kot.úroveň 2.kot.úroveň LTT I.etáž II.etáž III.etáž PTT

21 Mikropilotové deštn tníky ražen eného pražsk ského portálu

22 Portálov lová stěna s dvojitým mikropilotovým deštn tníkem PTT (9/2008) 339,25 m n.m. cca 25 m Úroveň nivelety tunelu -1,0 m 315,35 m n.m.

23 Základní parametry odtěž ěžování a zajišťov ování portálov lové stěny Při i vytvářen ení portálov lové stěny bylo odtěž ěženo cca t horniny Při i injektáži i mikropilot činila spotřeba injektážních hmot místo m očeko ekávaných 8000 l cca l

24 Svislá deformace 1.etáže -25 mm -25 mm

25 Podéln lné deformace 1.etáže

26 Svislé deformace 2.etáže

27 Podéln lné posuny 2.etáže

28 Varovné stavy deformací portálov lové stěny Varovný stav přípustných pustných změn portálov lové stěny v horizontáln lním m směru - 40 mm Varovný stav mezní přijatelnosti deformace portálov lové stěny v horizontáln lním m směru - 50 mm - v 2. etáži i dosazeno 54 % (27 mm) vývoj bez ustalování! (27 mm) -

29 Protideformační opatřen ení na portálu přísyp 3. řada kotev 3. řada kotev

30 Stabilizační opatřen ení I Provedení 3. kotevní řady v úrovni počvy kaloty tunelů Navezení zemního opěrného klínu (cca 500 m 2 )

31 Zarážka LTT (4/10/2008)

32 Ražba LTT a zarážka PTT ( )

33 Ražba prvních 40 m LTT Prorážka kapličky do přístupové šachty a průzkumné štoly (tkm 115,0) 1 2 Schema pobírání v prvních 40 m ražby

34 Ražba prvních 40 m LTT 3 2 Dílčí výrub 4 - opěří pravé tkm 105,0 (zvětralý tuf a bazalt s kalcitem) Dílčí výrub 3 kaloty LTT - tkm 110,0 (zvětralé tufy) 4

35 Svislá deformace 1.etáže p Začátek listopadu 2008

36 Podéln lná deformace 1.etáže Začátek listopadu 2008

37 Podéln lná 2.etáže e deformace +27

38 Podéln lná deformace 3.etáže Začátek listopadu 2008

39 Extenzometr 2 (nad PTT) Náhlý pokles cca 30 mm Začátek prosince 2008

40 Svislá deformace 1. etáže Začátek prosince 2008

41 Přetržení kotev 12/2008?

42 Kotvy 2.řady. v profilu PTT Přetr etržen ená kotva Pozůstal stalá kotva

43 Přetržení kotev (12/2008)

44 Stabilizační opatřen ení II Betonáž stabilizačního bloku s mikropilotami

45 Stabilizační opatřen ení II Přísyp + betonový blok s šikmými mikropilotami

46 Numerická analýza stability Doc. Hilar D2 Consult Posuzováno 6 výpočetních modelů

47 Numerická analýza stability Vypočtená smyková plocha Doc. Hillar - D2 Consult

48 Stupně stability pro jednotlivé modely Doc. Hilar D2 Consult

49 Obnovení ražby v PTT (přetr etržení 5. kotvy) Před eděl leden únor 2009

50 Extenzometr 2 (nad PTT) Pokles cca 30 mm (zač.12/2008) (zač. 12/2008) Pokles cca 30 mm (zač. 2/2009) Svislé posuny nadloží (zač. 2/2009)

51 Nivelační profil na 1.etáži 28 mm Svislá deformace terénu nad čelbou PTT (2/2009)

52 Svislá deformace na 1. etáži 1.etáž 10 mm Stav začátek února 2009

53 Vodorovná deformace na 3. etáži 3.etáž Stav začátek února 2009

54 Vývoj svislých deformací portálu 1. etáž mm Limitní deformace 50 mm 50 mm Průběh od června 2008 do začátku března 2009

55 Ražba v 5/2009 Pravá tunelová trouba Levá tunelová trouba

56 Vodorovná deformace na 3. etáži Lim. 50 mm 68 mm 5/2009

57 Vodorovná deformace na 2. etáži Lim. 50 mm 5/2009

58 Svislá deformace na 1. etáži Lim. 50 mm 5/2009

59 Extenzometr 2 (nad PTT) 5/2009

60 Shrnutí průběhu výstavby portálu Příčiny náhlého ho nárůstu n deformací Odlehčeníení počvy před p portálem při p i odtěžování ování ( t) Vnitřní přitížení masivu injektážními hmotami Přetržení ení nesprávně navrtaných kotev při p i ražbě PTT Obnovení ražby PTT a uvolnění pozůstalé kotvy Navržená opatření Stabilizační přísyp k portálu Provedení 3. řady kotev Opakovaný stabilizační přísyp k portálu Opěrný betonový blok se šikmými mikropilotami před mezitunelovým pilířem

61 ZÁVĚR Při i nepřízniv znivém m vývoji deformací geotechnické konstrukce (skokový nárůst, n akcelerace) je zásadnz sadním m požadavkem zbrzdit jejich vývoj doplňuj ujícími stabilizačními zásahy. z Limitní hodnoty deformací,, určen ené statickým výpočtem, nemusí být při p observační metodě absolutní dogma. Podstatný je trend deformací a jejich ustalování.

62 Dík k za pozornost

63 Prorážka PTT díra ra zevnitř tunelu

64 Prorážka PTT Šramov ramování portálov lového krytu ze SB

65 Prorážka PTT Zajišťov ování posledního záběru

66 Prorážka PTT

67 Ústecký portál l po prorážkách PTT LTT

68 Prostor jižního portálu tunelu Radejčín

69 Změna trasy tunel Kubačka

70 Foto J.Svoboda

71 Dík k za pozornost
