VLÁKNOVÝ LASER TYP HXM-20-COMPACT

Transkript

1

2 VLÁKNOVÝ LASER TYP HXM-20-COMPACT NOVINKA! SMART LASER KOMPAKTNÍ V PŘÍRUČNÍM KUFRU MEPAC Smart Laser obsahuje: Smart laser, 20W Laserovou hlavu Napájení Software 3m kabel USB Hliníkový stojan na laserovou hlavu Notebook

3 MEPAC SMART laser je špičkový produkt, revoluční technologie, integrující vysokorychlostní laserové značení s popisem ve vysokém rozlišení. Má nízkou spotřebu energie a díky praktickému a odolnému designu vyhovuje jak laboratořím, tak i pro tržní využití. Jeho předností je kompaktní rozměr a vysoká mobilita. Je propojen s počítačovým, laserovým, kontrolním a řídícím systémem pohybu. Přenáší pravidelné impulsní dávky s vlnovou délkou 1060nm a špičkovým výkonem až 7kW. Celý systém je mobilní a je uložen v kompaktním kufru pro snadnou přepravu. MEPAC SMART laser je ideálním zdrojem pro popisování a značení v průmyslových podmínkách. Technické parametry Vlnová délka 1064±4nm Polarizace Random Výkon laseru 20W Napájení AC 220V ± 5% / 50-60Hz Popisovací plocha opce/standard 70x70mm/110x110mm Rychlost gravírování 5000 mm/s Hloubka gravírování max. 0,5mm stainless steel Životnost laseru 30000h Energie na jeden pulz 0.8~1.0mJ Kvalita paprsku <1.7m 2 Stabilita výkonu <5% Opakovací frekvence 30~60kHz Šířka pulsu 80~140ns Opakování pulsu 5~100% Provozní napětí VAC Déka optického vlákna 1.5m Chlazení vzduch Pracovní teplota 0~35C Pracovní vlhkost 10~95% Skladovací teplota -10~60C Rozměry laserové hlavy (DxŠxV) 445x95x95mm Rozměry laserového zdroje (DxŠxV) 331x110x220mm Rozměry napájení (DxŠxV) 250x100x60mm

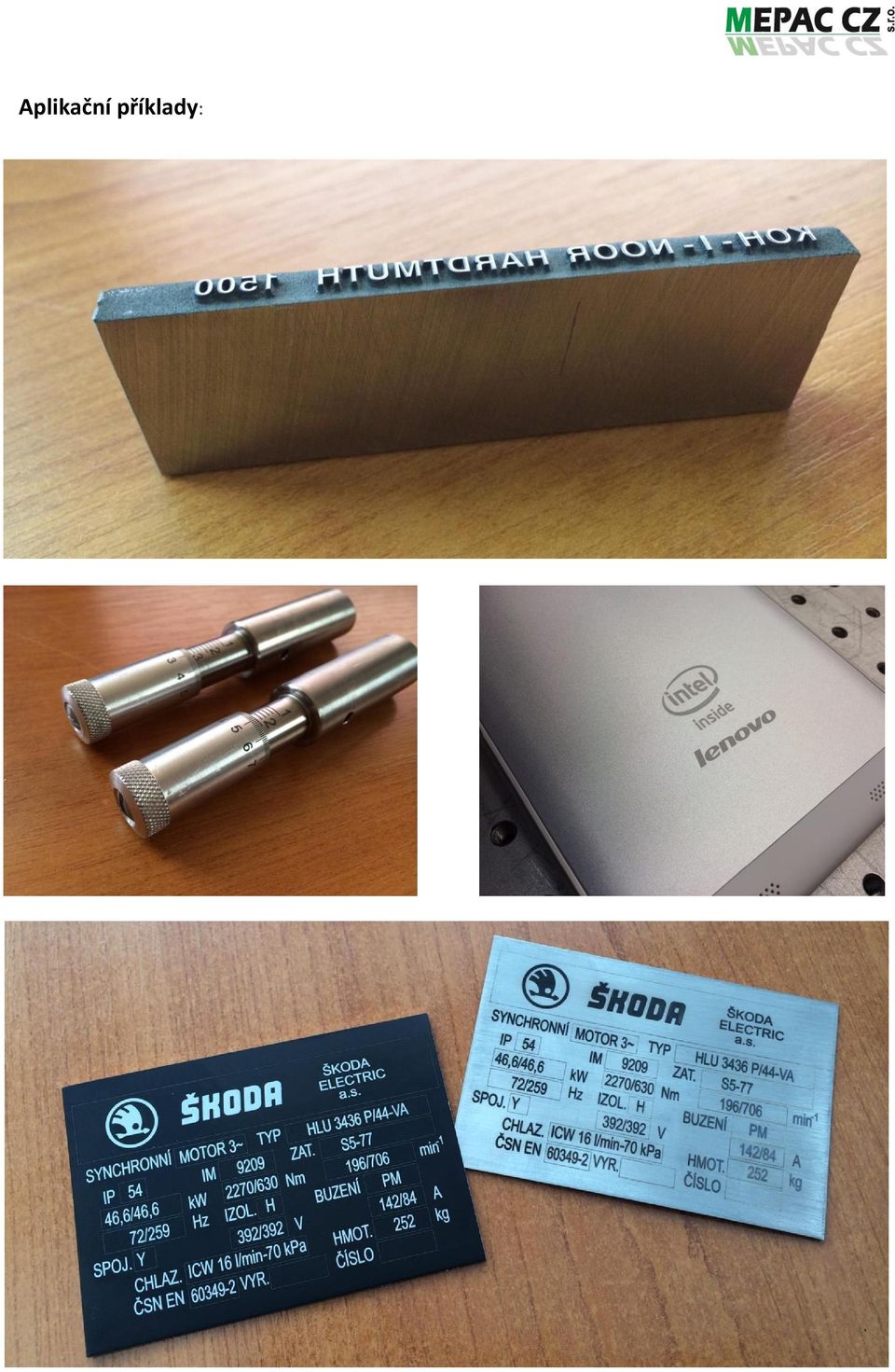

4 Aplikační příklady:

5 VLÁKNOVÝ GRAVÍROVACÍ LASER TYP HXP 20-B Vláknový laser s krytováním a ruční laserovou hlavou

6 Charakteristika Laserový popisovací systém s ručním laserovou hlavou má vysoký stabilní výkon. Je rychlý, efektivnía má vysokou přesnost. Off-line popisování / Wi-fi řízení průběhu popisu. Možnosti popisování Kov, plast, hliník, drahé kovy, přesné popisování ložisek, obroučky brýlí, klávesnice, měřidla, plastové výrobky, elektronické komponenty, různé druhy kabeláže, lékařské vybavení, hliníkové obaly na léky, atd.. Technické parametry Vlnová délka Výkon laseru Napájení Popisovací plocha Rychlost gravírování Přesnost opakování Hloubka gravírování Životnost laseru Opakovací frekvence Pracovní teplota 1064±4nm 20W AC 220V ± 5% / 50Hz 110x110mm/153x153mm mm/s ± 0,002 mm max. 0,5mm stainless steel 30000h 30~60kHz 10~35C Pracovní vlhkost 10~95% Skladovací teplota Rozměry laserové hlavy (DxŠxV) Hmotnost Grafické formáty 5~85C 460x760x1100mm cca 40kg AL, DXF, BMP, JPGE, PLT atd.. Systém HXP20-B dodáváme v následující základní konfiguraci: Laserový generátor: 20W Ruční laserová hlava: dodáváno včetně krytování s posuvnými dvířky Pracovní čočka: pro popisovací plochu 110x110mm Pracovní stůl: posun X/Y Počítač: Lenovo s Windows 7 Professional (Eng. verze) Uživatelský software: YMMarker v českém jazyce + další funkce nastavení Snadné ovládání: tlačítka jsou umístěna vepředu Opce: stejné jako u systému HXP20E

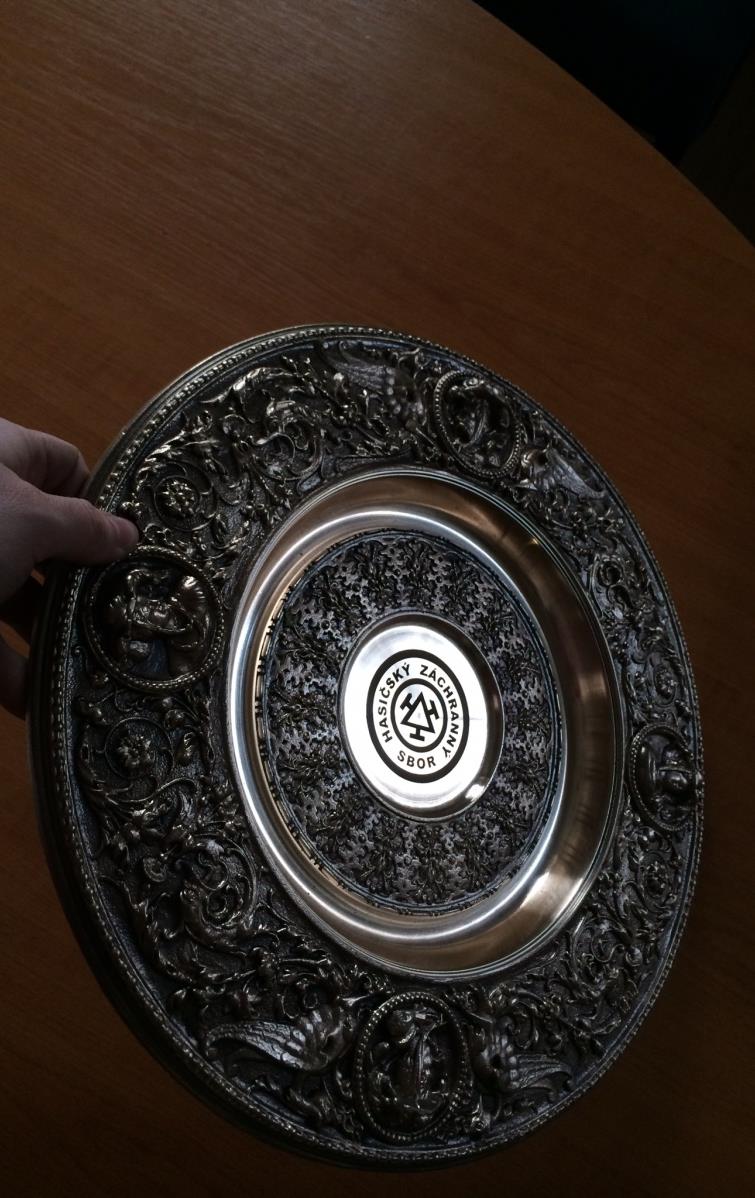

7 Aplikační příklady:

8 VLÁKNOVÝ GRAVÍROVACÍ LASER TYP HXP 50 Možnost zakrytování

9 Vláknový laser řady MF obsahuje FIBER (vláknový) laserový generátor IPG (USA) a vysokorychlostní vysoce přesný galvo-skener, díky čemuž vyniká stabilním výstupem a vysokou kvalitou pracovních režimů laseru. Tento systém je tak možné použít v sériové výrobě, kde je potřebná vysoká rychlost značení, dobrý značící efekt a vysoká účinnost. Systém je přitom jednoduchý na obsluhu, má nízké provozní náklady, dlouhodobou životnost a má minimální nároky na údržbu. Systém má značku CE, je vyráběn podle CE standardů a splňuje všechny předpisy pro práci s lasery v bezpečnostní třídě IV. Technické parametry Výkon laseru 50W Typ zdroje IPG Vlnová délka 1065 ± 10nm Kvalita paprsku m2 <2 Opakovací frekvence 50 khz KHz Popisovací plocha 110x110mm Nastavitelná výška 0-400mm Rychlost gravírování 7000 mm / s Hloubka gravírování 2 mm Min. šířka čáry 0,02 mm Min. velikost znaku 0,15 mm Přesnost opakování ± 0,002 mm Příkon 1000 W Napájení 220V ± 10% / 50Hz/60Hz Životnost laseru > h Chlazení Vnitřní chlazení vzduchem Podporuje systém Coreldraw, Autocad, atd. Celková hmotnost 100KG Rozměry stroje 700x600x1270mm Možnost dokoupení: Rotační osa S rotační osou jste schopni popisovat/gravírovat kovy jako zlato, stříbro, mosaz, železo, cín, hliník, nerezová ocel atd. a některé umělohmotné materiály.

10 Otočná pohybující se pracovní plošina Otočná pohybující se pracovní plošina je rozsáhle použitelná v elektronických součástech, IC, hodinky a hodiny, nářadí, automobilové díly, elektronické přístroje, brýle, tvarovky, hardware, plastové tlačítka, zdravotní pomůcky a telekomunikační výrobky a tak dále. Manuálně nastavitelná pracovní plošina S manuálně nastavitelnou a pracovní plošinou jste schopni plynulé činnosti s volitelným podávacím stolem nebo může být přidám do výrobní linky. Systém HXP20 dodáváme v následující základní konfiguraci: Laserový generátor: 50W (IPG - USA) Pracovní čočka: pro popisovací plochu 110x110mm Pracovní stůl: posun X/Y Počítač: Lenovo s Windows 7 Professional (Eng. verze) Řídící panel: LMC2010, podpora nastavení šířky pulzu Uživatelský software: YMMarker v českém jazyce + další funkce nastavení Nožní přepínač

11 Opce: Rotační osa včetně napojení na uživatelský software Otočná pohybující se pracovní plošina Manuálně nastavitelná pracovní plošina Zakrytování počítače a laserového generátoru. F-Theta čočka NS FIB 300 pro prac.popisovací / gravírovací pole 300 x 300mm F-Theta čočka NS FIB 175 pro prac.popisovací / gravírovací pole 175 x 175mm Ochranné brýle L EP-5 pro obsluhu laserového systému, včetně atestu Mikroskop HK28, zvětšení 10x, s nast. magnetickým stojanem a osvětlením Mikroskop HK30, zvětšení 10x, s nast. magnetickým stojanem a osvětlením Aplikační příklady: Gravírování razidla Gravírování raznice měď Gravírování grafitu Gravírování raznice ocel

12 VLÁKNOVÝ GRAVÍROVACÍ LASER TYP HXP 20-A Vláknový laser řady FLM obsahuje FIBER (vláknový) laserový generátor QUANTEL (Francie) a vysokorychlostní vysoce přesný galvo-skener RAYLASE (Německo), díky čemuž vyniká stabilním výstupem a vysokou kvalitou pracovních režimů laseru. Tento systém je tak možné použít v sériové výrobě, kde je potřebná vysoká rychlost značení, dobrý značící efekt a vysoká účinnost. Systém je přitom jednoduchý na obsluhu, má nízké provozní náklady, dlouhodobou životnost a má minimální nároky na údržbu. Systém má značku CE, je vyráběn podle CE standardů a splňuje všechny předpisy pro práci s lasery v bezpečnostní třídě IV.

13 Složení laserového systému Tento typ laserového popisovacího a gravírovacího systému HXP 30 se skládá ze tří částí: Zdrojové jednotky, obsahující: - řídící jednotku laseru, - PC s instalovaným SW pracujícím pod systémem Windows, monitorem a klávesnicí s myší - Hlavním vypínačem celého systému Stojanu s laserovým zdrojem Quantel a rychlým a vysoce přesným galvoskenerem Raylase Pracovního stolku pro gravírované předměty Laserovou hlavu je možné na stojanu vysouvat nahoru i dolů, dopředu i dozadu a také vytáčet do stran.

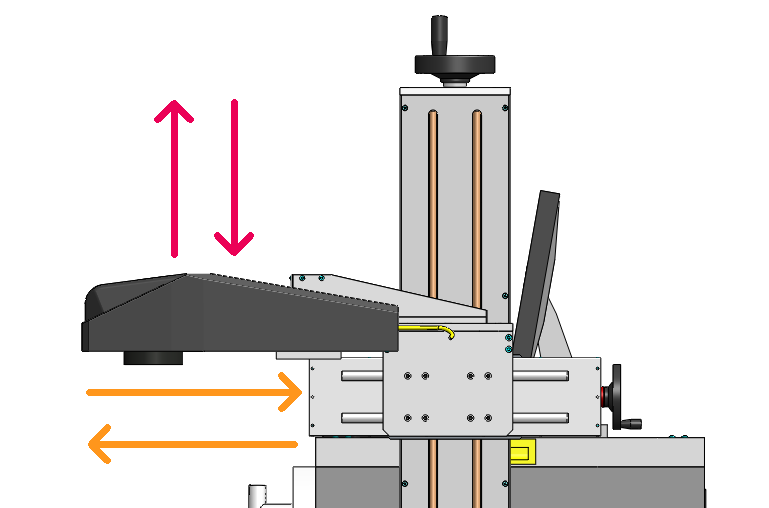

14 Možnosti pohybu laserové hlavy Vlastnosti: Konstrukce: systém se skládá ze tří částí, zdrojové jednotky, stojanu s laserovou hlavou a odnímatelným pracovním stolkem. Systém má manuální zaostřování a jeho ovládání je pro uživatele jednoduché Importovaný izolátor pro ochranu vláknového laserového generátoru zvyšuje stabilitu procesu a prodlužuje životnost laseru Kvalita laserového paprsku je mnohem vyšší než u tradičních laserových značících strojů. Paprsek u vláknového laseru pracuje v módu TEM00; průměr laserového bodu je menší než 20 um, přičemž vrcholový úhel je pouze ¼ úhlu YAG laseru. Z těchto důvodů je tento typ laseru mimořádně vhodný pro precizní značení a gravírování. Systém má vysokou účinnost přeměny elektrické energie na světelnou, největší elektrický příkon je přitom menší než 500W, což je 1/10 spotřeby YAG laserového systému. Systém je bezúdržbový, má velkou pracovní životnost, díky nastavení polohy laserové hlavy je velmi flexibilní a je vhodný do všech běžných pracovních prostředí. Systém má vysokou rychlost značení, je 2 až 3x rychlejší než běžné značící lasery Velmi rozsáhlý a uživatelsky přívětivý značící software umožňuje přímé vytváření gravírovaných obrazců, jejich členění na vrstvy a nastavení laserových parametrů pro jednotlivé vrstvy. Dále tento software umožňuje aktivně pracovat se soubory z programů jako jsou Coreldraw, AutoCAD, Photoshop, PLT, PCX, DXF, BMP, SHX, TIF, které je možné přímo naimportovat. Také jo možné využít funkce automatického kódování pro číselné sekvence, číslo šarže, datum, čárové kódy, atd. Software laserového systému tak poskytuje uživateli celou řadu opcí, včetně sériového značení, kdy má každý díl své vlastní sériové výrobní číslo, čárový kód,...

15 Aplikovatelné materiály a oblasti využití v průmyslu: Systém je vhodný pro všechny druhy kovů, průmyslových plastů, pokovených materiálů, gumy, keramiky, atd. Široká oblast využití např. při značení tlačítek mobilů, průhledných plastových tlačítek, nejrůznějších elektronických součástek, integrovaných obvodů, komunikačních produktů, nástrojů, příslušenství k nástrojům, brýlí, hodinek, nerezových produktů atd. Výkon laseru Vlnová délka 20W Kvalita paprsku m2 <2 Opakovací frekvence Popisovací plocha Rychlost gravírování Hloubka gravírování Min. šířka čáry Min. velikost znaku Přesnost opakování Příkon Napájení Životnost laseru Chlazení Složení systému Pracovní prostředí: Pracovní teplota 1065 ± 10nm Technické parametry 20 khz KHz 110x110mm 7000 mm / s 1 mm 0,02 mm 0,15 mm ± 0,002 mm 650 W 220V ± 10% / 50Hz/4A > 50000h Vnitřní chlazení vzduchem Řídící systém, průmyslový počítač, pracovní stůl Čisté a bezprašné prostředí 10 C až 35 C Pracovní Vlhkost 5% až 75% Celková hmotnost Rozměry stroje 127KG 700x900x1380 mm Konfigurace laserového systému: Tento stroj je vyroben s pomocí nejmodernějších dílů a jeho konstrukce umožňuje přesné řízení laserového paprsku. Nejdůležitější díly laserového systému: vláknový laserový generátor QUANTEL Vysokorychlostní skener RAYLASE, pracující s vysokou přesností Speciální USB rozhraní pro laserový generátor Dvouosý konvertor pro skener

16 Systém HXP30 dodáváme v následující základní konfiguraci: zdrojová jednotka, stojan s laserovou hlavou a odnímatelným pracovním stolkem 20W Fiber generátor typ QUANTEL, s chlazením vzduchem Vysokorychlostní skener RAYLASE, pracující s opakovací přesností 0,002mm PC počítač s 17 LCD barevným monitorem Rozsáhlý software pro značení/gravírování, pracující pod Windows F-Theta čočka s pracovním popisovacím polem 110 x 110mm (standardně dodáváno) Systém pro pozicování s pomocí červeného zaměřovacího paprsku Pracovní stůl umožňující práci ve dvou osách, s možností výškového nastavení Uživatelská příručka v češtině CE prohlášení o shodě Výchozí elektrorevize Opce: F-Theta čočka NS FIB 140 pro prac.popisovací / gravírovací pole 140 x 140mm F-Theta čočka NS FIB 175 pro prac.popisovací / gravírovací pole 175 x 175mm Ochranné brýle L M pro obsluhu laserového systému, včetně atestu Mikroskop HJ28, zvětšení 10x, s nast. magnetickým stojanem a osvětlením Ofuková jednotka HC15 pro čištění F-Theta čočky Odsávací jednotka PAC01 s karbonovým filtrem, mag.stojanem, odsávací hadicí

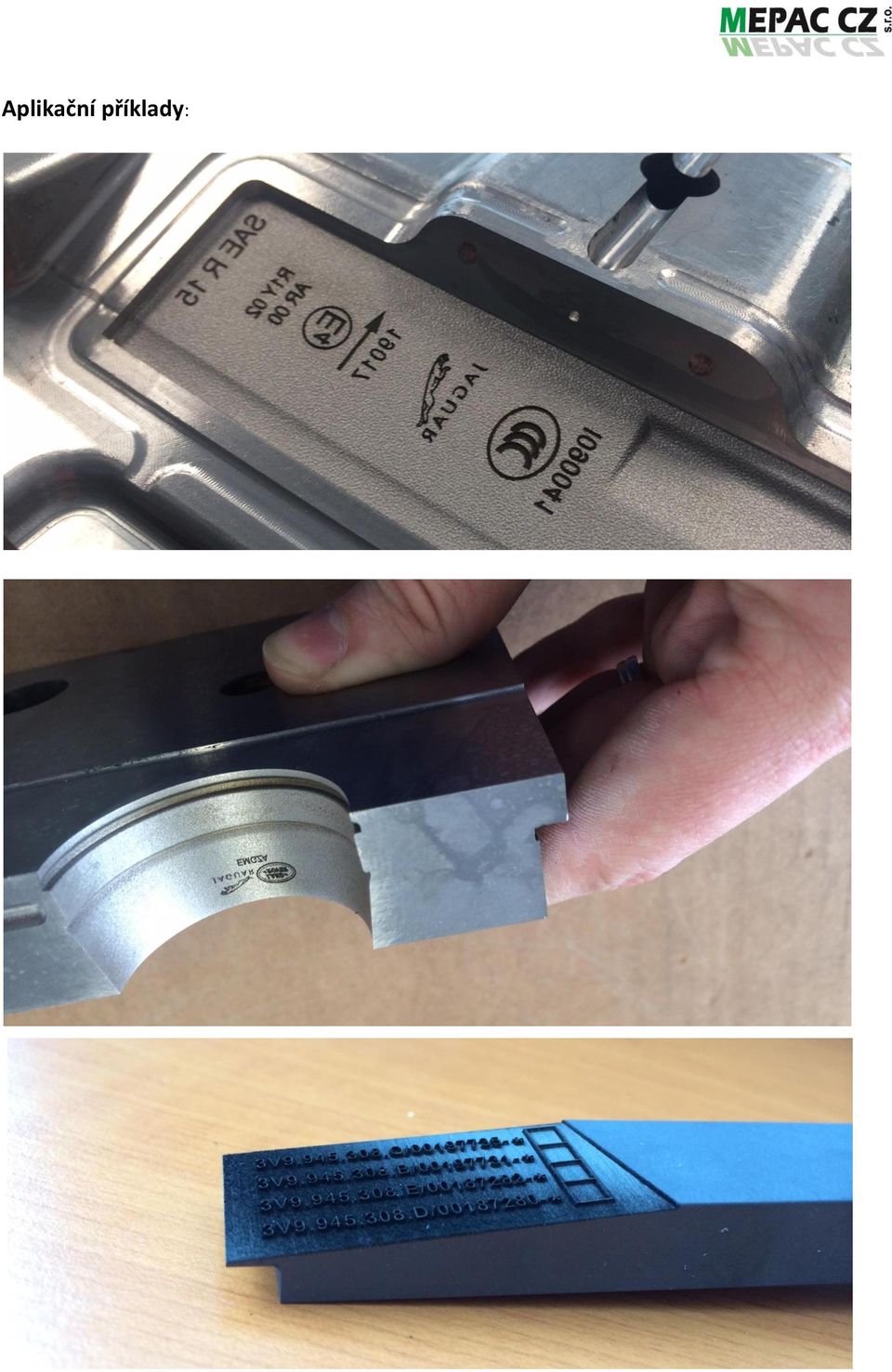

17 Aplikační příklady:

18 VLÁKNOVÝ GRAVÍROVACÍ LASER TYP HXP 20-E MOŽNOST ZAKRYTOVÁNÍ Vysokorychlostní galvanometrický skener Plně digitální pohon a skenovací motor, nízké kolísání nuly pro dlouhodobý provoz, dlouhodobá stabilita s jemnými popisovacími (gravírovacími) efekty. Softwarový systém SmartScanner a uživatelsky přívětivý ovládací panel Patentovaný systém, snadná obsluha, kompatibilní s mnoha jazyky, individuální vývoj, neustálá aktualizace zdarma. Zabudované tlačítko nouzového zastavení zajišťuje maximální bezpečnost výroby. Vysoce kvalitní elektrické komponenty zlepšují systémovou stabilitu během dlouhodobého provozu.

19 Možnosti popisování Kov, plast, hliník, šperkařství, přesné popisování ložisek, obroučky brýlí, klávesnic, měřidla, plastové výrobky, elektronické komponenty, různé druhy kabeláže, lékařské vybavení, hliníkové obaly na léky, atd.. Pracovní plošina: Rovnoměrně rozmístěné montážní otvory, uzpůsobené rozdílným umístěním obrobku. Různé typy pracovních stolů pro rozmanité pracovní požadavky. Laserový vláknový generátor: Konstrukce chlazení: Krátká doba spuštění, tenké světelné pulsy, vysoký výkon, velký rozsah opakovací frekvence atd. Účinné chladící zařízení pro vysokou stabilitu systému. Technické parametry Výkon laseru 20W Vlnová délka 1.06µm Kvalita paprsku <1,2m 2 Opakovací frekvence 20 khz KHz Popisovací plocha 110x110mm; 175x175mm Pracovní vzdálenost 184mm/288mm Rychlost gravírování 7000 mm / s Hloubka gravírování 1 mm Min. šířka čáry 0,02 mm Min. velikost znaku 0,2 mm Frekvence 50/60Hz Napájení 220V ± 10% / 50Hz/4A Celkový výkon 1KW Chlazení Vnitřní chlazení vzduchem Pracovní teplota 10 C až 35 C Pracovní Vlhkost 75% Pracovní prostředí Čisté, neprašné nebo málo prašné prostředí Celková hmotnost 80KG Grafické formáty BMP, PLT, Al, DXF etc. Rozměry stroje 750x600x1270mm

20 Systém HXP20E dodáváme v následující základní konfiguraci: Laserový generátor: 20W Pracovní čočka: pro popisovací plochu 110x110mm Pracovní stůl: posun X/Y Počítač: Lenovo s Windows 7 Professional (Eng. verze) Řídící panel: LMC2010, podpora nastavení šířky pulzu Uživatelský software: YMMarker v českém jazyce + další funkce nastavení Nožní přepínač Opce: Zakrytování počítače a laserového generátoru. Rotační osa včetně napojení na uživatelský software F-Theta čočka NS FIB 140 pro prac.popisovací / gravírovací pole 140 x 140mm F-Theta čočka NS FIB 175 pro prac.popisovací / gravírovací pole 175 x 175mm Ochranné brýle L EP-5 pro obsluhu laserového systému, včetně atestu Mikroskop HK28, zvětšení 10x, s nast. magnetickým stojanem a osvětlením Mikroskop HK30, zvětšení 10x, s nast. magnetickým stojanem a osvětlením Aplikační příklady:

21 VLÁKNOVÝ GRAVÍROVACÍ LASER HXP 20E-MINI Baleno v elegantním kufru snadný způsob přepravy

22 Tento jedinečný přenosný kompaktní vláknový laser byl vyvinut na gravírování kovových a plastových materiálů. Vhodný pro sériovou výrobu, jednoduché popisovaní nebo pro popisování reklamních předmětů. Dodáván je buď s popisovací plochou 70x70mm a nebo 110x110mm. Součástí dodávky je i elegantní kufr kde je gravírovací laser umístěn pro snadný způsob přepravy. Možnost dokoupení rotační osy. Možnost popisování na železo, ocel, stříbro, šperky, černý nebo barevný plast, materiály s tmavým povlakem. Technické parametry Výkon laseru 20W Opakovací frekvence 20 khz KHz Popisovací plocha 70x70mm/110x110mm Rychlost gravírování 7000 mm / s Hloubka gravírování 0,5 mm Min. šířka čáry 0,02 mm Min. velikost znaku 0,15 mm Napájení AC 220V ± 5% / 50-60Hz Životnost stroje 50000h Celkový výkon 500W Chlazení Vnitřní chlazení vzduchem Pracovní teplota 10 C až 35 C Pracovní Vlhkost 5%-95% Pracovní prostředí Čisté, neprašné nebo málo prašné prostředí Celková hmotnost 55KG Grafické formáty AI, BMP, GIF, JPGE, PCX, TGA, TIF, PLT, CDR, DMG, DXF, DST Software Auto Cad, Corel Draw, Photoshop Rozměry stroje 745x210x530mm Složení systému Zdroj, počítač, software Systém HXP20E dodáváme v následující základní konfiguraci: Laserový generátor: 20W Pracovní čočka: pro popisovací plochu 110x110mm Pracovní stůl: posun Y Počítač: Notebook-Lenovo s Windows 7 Professional (Eng. verze) Řídící panel: LMC2010, podpora nastavení šířky pulzu Uživatelský software: YMMarker v českém jazyce + další funkce nastavení Nožní přepínač

23 Opce: Zakrytování počítače a laserového generátoru. Rotační osa včetně napojení na uživatelský software F-Theta čočka NS FIB 140 pro prac.popisovací / gravírovací pole 140 x 140mm F-Theta čočka NS FIB 175 pro prac.popisovací / gravírovací pole 175 x 175mm Ochranné brýle L EP-5 pro obsluhu laserového systému, včetně atestu Mikroskop HK28, zvětšení 10x, s nast. magnetickým stojanem a osvětlením Mikroskop HK30, zvětšení 10x, s nast. magnetickým stojanem a osvětlením Aplikační příklady:
