Prosklené kanceláře s PC z hlediska faktorů prostředí

Transkript

1 Prosklené kanceláře s PC z hlediska faktorů prostředí Ing. Jana Lepší Zdravotní ústav se sídlem v Ústí nad Labem Oddělení faktorů prostředí - Pracoviště Plzeň jana.lepsi@zuusti.cz Proč jsou zde pracovníci nespokojeni? pracoviště sedí pohromadě lidí v létě - horko v zimě - zima (dle orientace na světové strany) teplo od - PC (! provozní teplota 0-35 C) - od osob - osvětlení - vnější tepelná zátěž - sluneční radiace (proti tomu - dle architektů hyzdící prvky vnější vnitřní žaluzie, markýzy, rolety) - u okna - oslnění - PC nečitelný text sálání tepla - u dveří - chtějí alespoň trochu denního světla Proč jsou zde pracovníci nespokojeni? Vnímání tepla individuální záležitost. (stáří, zdrav. stav, psych. stav, činnosti a oblečení) - není ani 12 m 3 /osobu objemového vzduchu - pokud se klimatizovaný vzduch nezvlhčuje - hluk - ruší se vzájemně - pachy - odéry - spolupůsobí soc. a psychosomatické faktory - ztráta soukromí Syndrom nemocných budov SBS Možnost regulace přímo pracovníky 1

2 Vnímání tepelného stavu prostřed edí vyjádřen eného procentem osob nespokojených s daným tepelným stavem ( ČSN EN ISO 7730) Vnímání vlhkosti vzduchu v závislosti na teplotě v místnosti (NV 30-70%) plísně optim. přípustné optim. PMV - střední tepelný pocit PMD - podíl nespokojených vysychání sliznic nárůst respiračních onemocnění Měření mikroklima: teplota působící na pracovníka (t g t o ) [ C] φt (měří se kulovým teploměrem) teplota okolí (suchá t a ) [ C] (měří se v prostoru, nástěnným teploměrem) povrchová teplota t p [ C] korigovaná teplota t kor [ C] (na vítr) vertikální rozdíl teplot [ C] stereoteplota t st [ C] radiační teplota (sálavá) t r [ C] proudění [m/s] vlhkost [%] rosný bod [ C] t hlava + 2t břicho + t = 4 kotníky 170 cm (110) cm 110 cm (60) cm 10 cm Legislativa Nařízení vlády č. 361/2007 Sb. kterým se stanoví podmínky ochrany zdraví při práci (novel. č. 68/2010 Sb., č. 93/2012 Sb., č. 9/2013 Sb.) Nařízení vlády č. 272/2011 Sb. o ochraně zdraví před nepříznivými účinky hluku a vibrací Vyhláška č. 268/2009 Sb. o technických požadavcích na stavby (novel. č. 20/2012 Sb.) Nařízení vlády č. 361/2007 Sb. Nařízení vlády č. 361/2007 Sb. 2

3 NV č. 262/2011 Sb. o ochraně zdraví před nepříznivými účinky hluku a vibrací 2 Ustálený a proměnný hluk 2) pracoviště, na nichž se vykonává duševní práce náročná na pozornost a soustředění a dále pro pracoviště určená pro tvůrčí práci - hyg. limit hluku 50 db Vyhláška č. 268/2009 Sb. o technických požadavcích na stavby 11 DO a UO, větrání a vytápění 1) nové budovy 3) obytné místnosti 4) pobytové místnosti (místnost nebo prostor, které svou polohou, velikostí a stavebním uspořádáním splňují požadavky k tomuto, aby se v nich zdržovaly osoby - dříve dle 6/2003, dnes NV 361/2007) (Velkoplošné kanceláře i 65 db, bez dostatečných akustických opatření až 85 db) - nesplněno Vyhláška č. 268/2009 Sb. o technických požadavcích na stavby Vyhláška č. 268/2009 Sb. o technických požadavcích na stavby 16 Úspora energie a tepelná ochrana 1) vytápění, větrání, UO, klimatizace - spotřeba energie co nejnižší 19 stěny a příčky 1) musí splňovat požadavky na: f) tepelné stability konstrukce v zimním a letním období 26 Výplně otvorů 3) minimální výměna vzduchu v době pobytu lidí 25 m 3 /h na osobu nebo výměna vzduchu v místnosti nejméně 1 za 2 hodiny 37 Vzduchotechnická zařízení 1) musí zajistit parametry ovzduší - hospodárnost - čištění - údržba 2).výdechy vzduchu min 1,5 m od nasávání 3 m od nasávacích a výfukových otvorů Split systém nenahrazuje větrání klimatizovaný prostor klimatizace (v létě) rozdíl teplot < 6 C 3

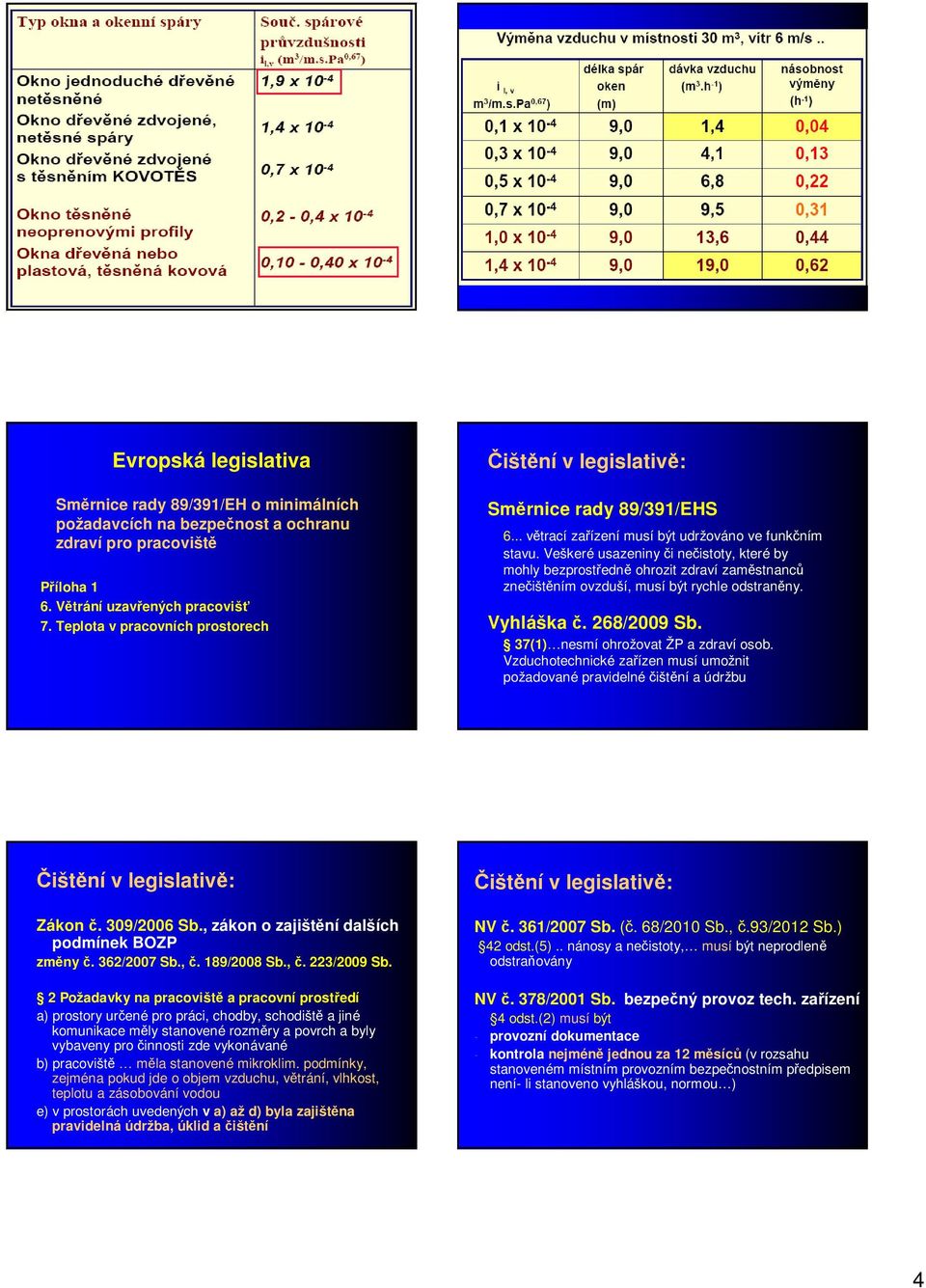

4 Evropská legislativa Směrnice rady 89/391/EH o minimálních požadavcích na bezpečnost a ochranu zdraví pro pracoviště Příloha 1 6. Větrání uzavřených pracovišť 7. Teplota v pracovních prostorech Čištění v legislativě: Směrnice rady 89/391/EHS 6... větrací zařízení musí být udržováno ve funkčním stavu. Veškeré usazeniny či nečistoty, které by mohly bezprostředně ohrozit zdraví zaměstnanců znečištěním ovzduší, musí být rychle odstraněny. Vyhláška č. 268/2009 Sb. 37(1) nesmí ohrožovat ŽP a zdraví osob. Vzduchotechnické zařízen musí umožnit požadované pravidelnéčištění a údržbu Čištění v legislativě: Zákon č. 309/2006 Sb., zákon o zajištění dalších podmínek BOZP změny č. 362/2007 Sb., č. 189/2008 Sb., č. 223/2009 Sb. 2 Požadavky na pracoviště a pracovní prostředí a) prostory určené pro práci, chodby, schodiště a jiné komunikace měly stanovené rozměry a povrch a byly vybaveny pro činnosti zde vykonávané b) pracoviště měla stanovené mikroklim. podmínky, zejména pokud jde o objem vzduchu, větrání, vlhkost, teplotu a zásobování vodou e) v prostorách uvedených v a) až d) byla zajištěna pravidelná údržba, úklid a čištění Čištění v legislativě: NV č. 361/2007 Sb. (č. 68/2010 Sb., č.93/2012 Sb.) 42 odst.(5).. nánosy a nečistoty, musí být neprodleně odstraňovány NV č. 378/2001 Sb. bezpečný provoz tech. zařízení 4 odst.(2) musí být - provozní dokumentace - kontrola nejméně jednou za 12 měsíců (v rozsahu stanoveném místním provozním bezpečnostním předpisem není- li stanoveno vyhláškou, normou ) 4

5 vzduchotechnika:? mají vypracovaný provoznířád, kde je popis způsobu čištění a její četnost Směrnice rady 89/391/EHS 6... větrací zařízení musí být udržováno ve funkčním stavu. Veškeré usazeniny či nečistoty, které by mohly bezprostředně ohrozit zdraví zaměstnanců znečištěním ovzduší, musí být rychle odstraněny. Vyhláška č. 268/2009 Sb. 37(1) nesmí ohrožovat ŽP a zdraví osob. Vzduchotechnické zařízen musí umožnit požadované pravidelné čištění a údržbu vzduchotechnika: NV č. 361/2007 Sb. (č. 68/2010 Sb.) 42 odst.(5).. nánosy a nečistoty, musí být neprodleně odstraňovány NV č. 378/2001 Sb. - bezpečný provoz tech. zařízení 4 odst.(2) musí být - provozní dokumentace - kontrola nejméně jednou za 12 měsíců (v rozsahu stanoveném místním provozním bezpečnostním předpisem není- li stanoveno vyhláškou, normou ) hlučná klimatizace čištění klimatizací pokud je venku teplota >28 C třída práce I.a - lehká práce v sedě na fasádě 50 C u přirozeného větrání 30 C nucené větrání 30 C klimatizovano 28 C 5

6 Osvětlení produktivita práce při 22 C 100% při 27 C pokles o 25% při 30 C pouze 50% třída práce I.a - lehká práce v sedě (20-28) C svíticí světlík Legislativa ČSN EN Světlo a osvětlení - Osvětlení pracovních prostorů Část 1: Vnitřní pracovní prostory ČSN Sdružené osvětlení ČSN Denní osvětlení budov Část 1: Základní požadavky ČSN Denní osvětlení budov Část 4: Denní osvětlení průmyslových budov ČSN EN výkladní výkladní skř skříň 4.12 Dodatečné přínosy denního světla je důležité zajistit, aby okna nezpůsobovala vizuální nebo tepelnou nepohodu, nebo ztrátu soukromí. ztráta soukromí 6

7 V S J Z oddělená pracoviště kancelář z hlediska slunce ČSN EN Světlo a osvětlení Osvětlení pracovních prostorů Část 1: Vnitřní pracovní prostory tab Administrativní prostory (Kanceláře) psaní, psaní na stroji, čtení, zpracování dat (referenčníčíslo ) Ē m = 500 lx UGR 19 R a 80 U o = 0,6 výšková budova s prosklenou fasádou Vyhláška o tech. požadavcích na stavby č. 268/2009 Sb. 21 (3) V částech staveb užívaných veřejností, včetně pasáží a krytých průchodů, musí protiskluzová úprava povrchu podlahy splňovat normové hodnoty. nesplněno (za mokra klouže, při úklidu zůstávají bílé šmouhy) Vyhláška o tech. požadavcích na stavby č. 268/2009 Sb. 11 denní a umělé osvětlení, větrání a vytápění (1) U nově navrhovaných budov musí návrh osvětlení v souladu s normovými hodnotami řešit denní, umělé i případně sdružené osvětlení, a posuzovat je společně s vytápěním, chlazením, větráním, ochranou proti hluku, prosluněním, včetně vlivu okolních budov 7

8 černá podlaha černý podhled ČSN doporučená odraznost 0,3 nesplněno ČSN EN doporučená odraznost 0,1 až 0,5 nesplněno černý stropní podhled ČSN doporučená odraznost 0,7 nesplněno ČSN EN doporučená odraznost 0,6 až 0,9 nesplněno stěny ČSN doporučená odraznost nejméně 0,5 ve spodní části nejméně 0,4 nesplněno ČSN EN doporučená odraznost 0,3 až 0,8 nesplněno Dle 268/2009 Sb. tepelná stabilita nesplněno svítidlo místního přisvětlení není zde využita složka nepřímého osvětlení - světlo se o černý podhled neodrazí pohled skrz patro - ztráta soukromí PC během dne dříve 8

9 příliš hlučná klimatizace PC dnes - matná dolníčást Dle NV č. 361/2007 Sb. jas obrazovky nesmí být menší než 35 cd/m 2 splněno Světlopropouštějící stěny nesmí způsobovat přímé oslnění a odrazy na obrazovkách. Okna musí být vybavena regulovatelnými žaluziemi k tlumení denního vnějšího světla nesplněno Dle ČSN EN : doporučený optimální poměr jasů 10:4:3 nesplněno osvětlenost pracovních stolů - nízká nesplněno Dle ČSN : při úhlu pohledu menším než 60 od obvyklého směru pohledu nemá poměr jasu pozorovaného předmětu a oblohy hodnotu 1 : 200 splněno, avšak v našem případě osvětlovací otvor (= celá stěna) spadá do zorného pole pracovníka poměr průměrných jasů v zorném poli pozorovatele mezi pozorovaným předmětem a a) plochami bezprostředně jej obklopujícími (jeho pozadím) 1:1 až 3:1 ve skutečnosti (obrazovka : stěně - 1:22) nesplněno Dle ČSN : poměr průměrných jasů v zorném poli pozorovatele mezi pozorovaným předmětem a b) vzdálenými tmavými plochami 1:1 až 10:1 (ve dne nejsou) c) vzdálenými světlými plochami 1:1 až 1:10 skutečně (obrazovka : obloze 1:35) nesplněno 9

10 Vyhláška č. 268/2009 Sb. o technických požadavcích na stavby 16 Úspora energie a tepelná ochrana 1) vytápění, větrání, UO, klimatizace - spotřeba energie co nejnižší 19 stěny a příčky 1) musí splňovat požadavky na: f) tepelné stability konstrukce v zimním a letním období není to plýtvání? závěr Velkoplošné prosklené kanceláře nesplňují z mnoha hledisek požadavky platných předpisů. Kontroluje je někdo? Kam se ztratili potřeby zaměstnanců? Platí také pro architekty předpisy? Proč se dávají ceny za budovy, ve kterých se nedá pracovat? Zřejmě by si měli páni projektanti vyzkoušet v takové kanceláři sami pracovat. děkuji za pozornost Proč tento druh staveb se stále objevuje i v době, kdy je třeba spíše směřovat k energetickým úsporám? 10
