Fasádní lešení UNI 70/100

Transkript

1 Stark gerüstet. Fasádní lešení 70/100 Ceník Česky platné od

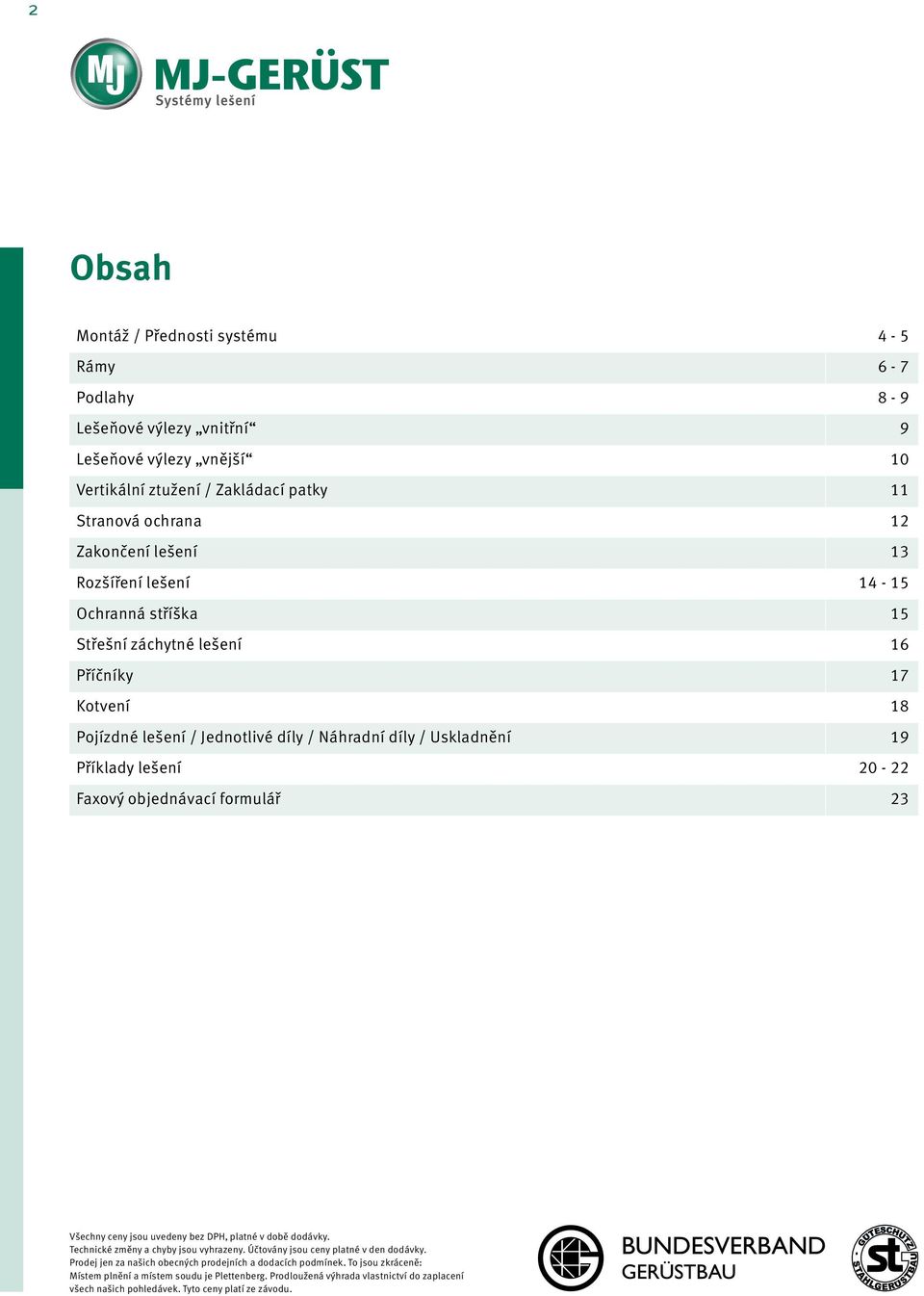

2 2 Obsah Montáž / přednosti systéu 4-5 Ráy 6-7 Podlahy 8-9 Lešeňové výlezy vnitřní 9 Lešeňové výlezy vnější 10 Vertikální ztužení / Zakládací patky 11 Stranová ochrana 12 Zakončení lešení 13 Rozšíření lešení Ochranná stříška 15 Střešní záchytné lešení 16 Příčníky 17 Kotvení 18 Pojízdné lešení / jednotlivé díly / náhradní díly / uskladnění 19 Příklady lešení Faxový objednávací forulář 23 Ceny označené hvězdičkou jsou netto ceny. Rabat / slevy neohou být k cená poskytnuty. Všechny ceny jsou uvedeny bez DPH, platné v době dodávky. Technické zěny a chyby jsou vyhrazeny. Účtovány jsou ceny platné v den dodávky. Prodej jen za našich obecných prodejních a dodacích podínek. To jsou zkráceně: Míste plnění a íste soudu je Plettenberg. Prodloužená výhrada vlastnictví do zaplacení všech našich pohledávek. Tyto ceny platí ze závodu.

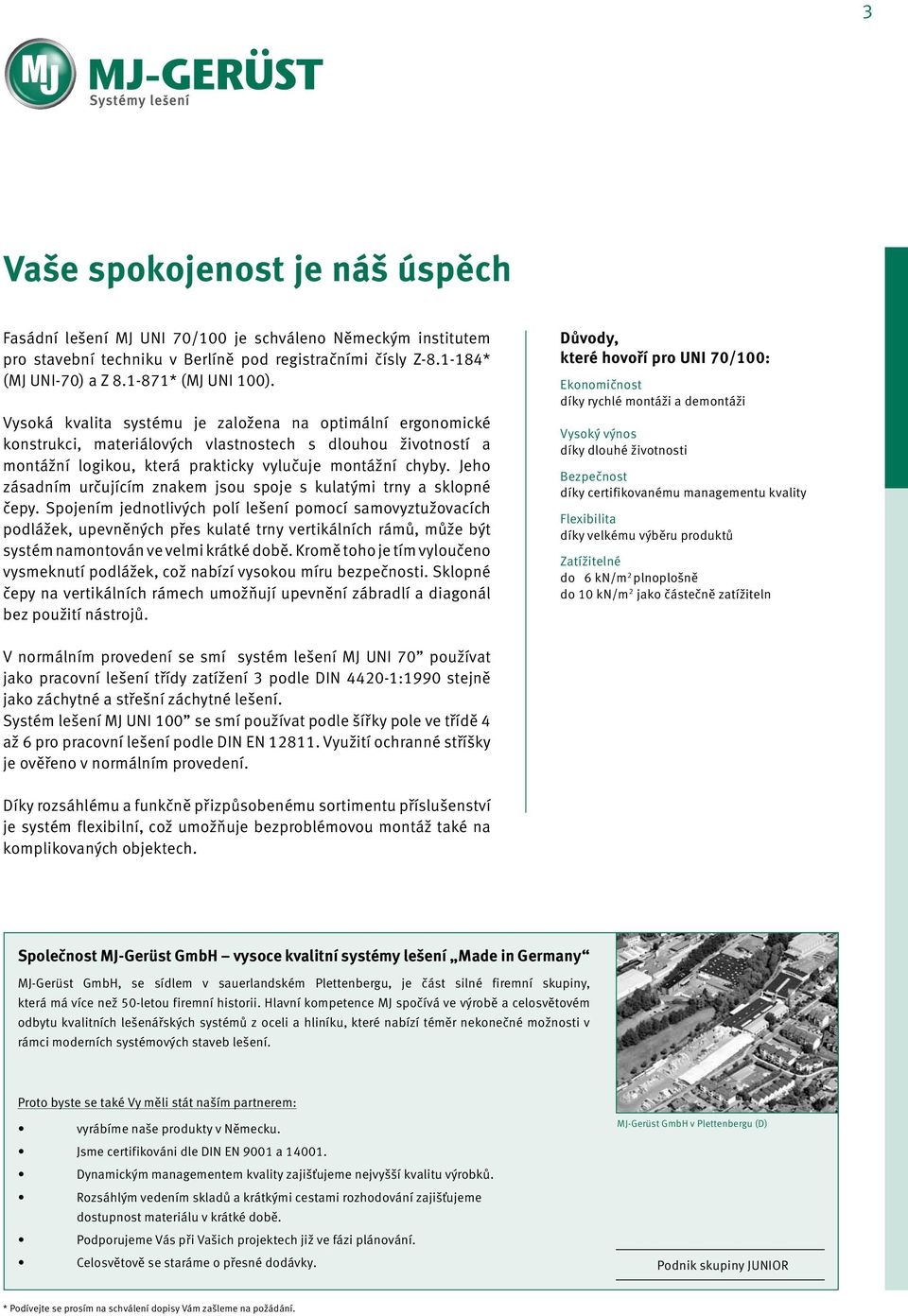

3 3 Vaše spokojenost je náš úspěch Fasádní lešení MJ 70/100 je schváleno Něecký institute pro stavební techniku v Berlíně pod registračníi čísly Z * (MJ -70) a Z * (MJ 100). Vysoká kvalita systéu je založena na optiální ergonoické konstrukci, ateriálových vlastnostech s dlouhou životností a ontážní logikou, která prakticky vylučuje ontážní chyby. Jeho zásadní určující znake jsou spoje s kulatýi trny a sklopné čepy. Spojení jednotlivých polí lešení poocí saovyztužovacích podlážek, upevněných přes kulaté trny vertikálních ráů, ůže být systé naontován ve veli krátké době. Kroě toho je tí vyloučeno vyseknutí podlážek, což nabízí vysokou íru bezpečnosti. Sklopné čepy na vertikálních ráech uožňují upevnění zábradlí a diagonál bez použití nástrojů. Důvody, které hovoří pro 70/100: Ekonoičnost díky rychlé ontáži a deontáži Vysoký výnos díky dlouhé životnosti Bezpečnost díky certifikovanéu anageentu kvality Flexibilita díky velkéu výběru produktů Zatížitelné do 6 kn/ 2 plnoplošně do 10 kn/ 2 jako částečně zatížitelné V norální provedení se sí systé lešení MJ 70 používat jako pracovní lešení třídy zatížení 3 podle DIN :1990 stejně jako záchytné a střešní záchytné lešení. Systé lešení MJ 100 se sí používat podle šířky pole ve třídě 4 až 6 pro pracovní lešení podle DIN EN Využití ochranné stříšky je ověřeno v norální provedení. Díky rozsáhléu a funkčně přizpůsobenéu sortientu příslušenství je systé flexibilní, což uožňuje bezprobléovou ontáž také na koplikovaných objektech. Společnost MJ-Gerüst GbH vysoce kvalitní systéy lešení Made in Gerany MJ-Gerüst GbH, se sídle v sauerlandské Plettenbergu, je část silné firení skupiny, která á více než 50-letou firení historii. Hlavní kopetence MJ spočívá ve výrobě a celosvětové odbytu kvalitních lešenářských systéů z oceli a hliníku, které nabízí téěr nekonečné ožnosti v ráci oderních systéových staveb lešení. Proto byste se také Vy ěli stát naší partnere: vyrábíe naše produkty v Něecku. MJ-Gerüst GbH v Plettenbergu (D) Jse certifikováni dle DIN EN 9001 a Dynaický anageente kvality zajišťujee nejvyšší kvalitu výrobků. Rozsáhlý vedení skladů a krátkýi cestai rozhodování zajišťujee dostupnost ateriálu v krátké době. Podporujee Vás při Vašich projektech již ve fázi plánování. Celosvětově se staráe o přesné dodávky. Podnik skupiny JOR * Podívejte se prosí na schválení dopisy Vá zašlee na požádání.

4 4 Montáž systéu * Rozestavění zakládacích patek, nasazení spodních diagonálních upevnění, zavěšení zábradlí (jen v diagonální poli). Nasazení vertikálních ráů. Naontování diagonál přes sklopné čepy. Podstatné přednosti systéu 70/100 v přehledu: Horizontální vyztužení aretací osazení kulatých čepů. Krátká doba ontáže bez dodatečných nástrojů díky nutné ontáži stavebnicového systéu. Vysoké bezpečnostní znaky: Pevná aretace osazení na vertikálních ráech. Vlastní a vertikální provozní zatížení srovnáno přío díky osazení na vertikálních ráech. nedochází k zakopnutí díky nevyčnívající dílů v podlážkách. Saostatné justování díky fixní připojovací bodů. Po jediné vyrovnání se provede vyrovnání u všech dalších pater lešení autoaticky. Kvalitní pracovní plochy díky vnější diagonálá. Podlážky ze dřeva, oceli a hliníku.

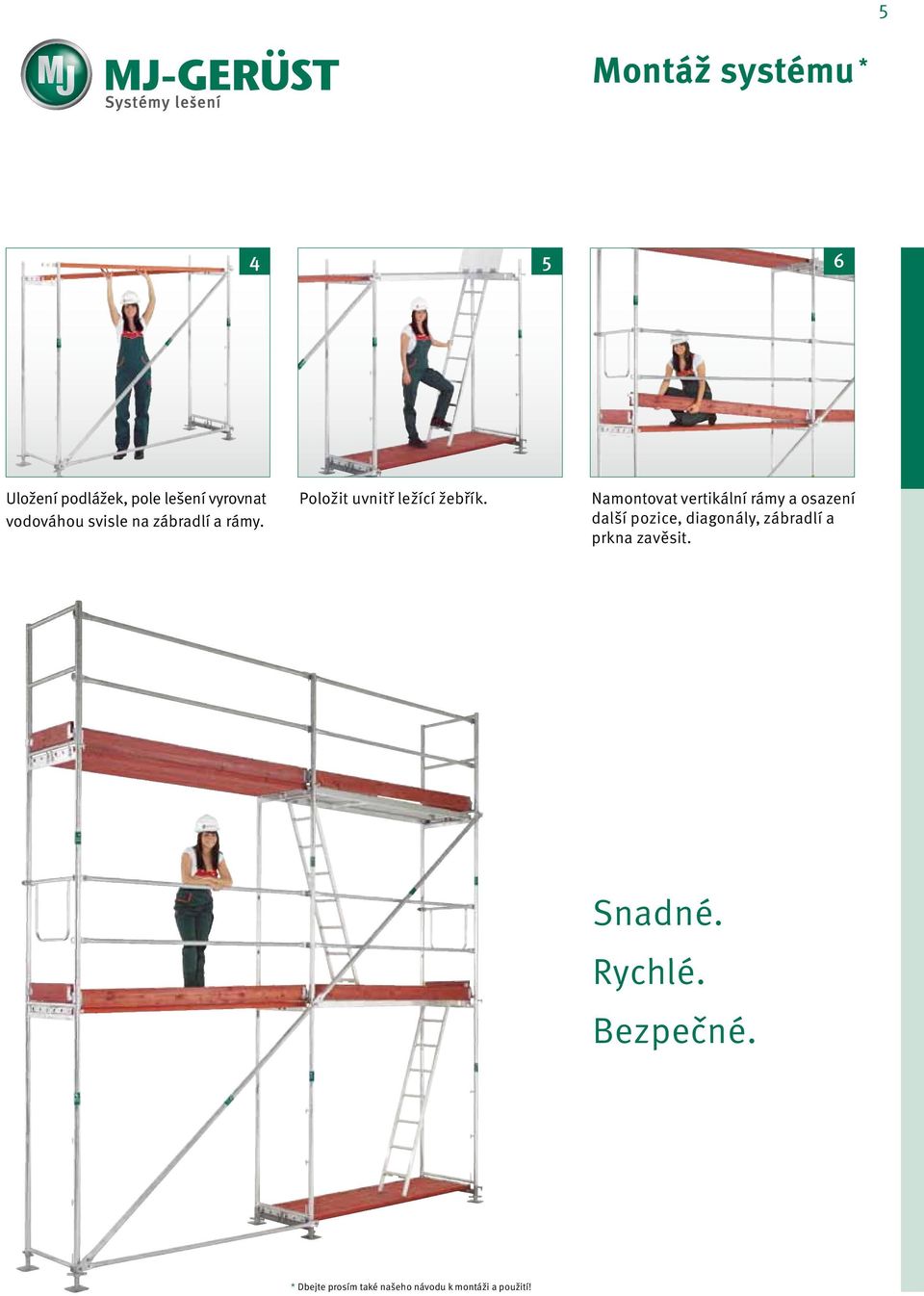

5 5 Montáž systéu * Uložení podlážek, pole lešení vyrovnat vodováhou svisle na zábradlí a ráy. Položit uvnitř ležící žebřík. Naontovat vertikální ráy a osazení další pozice, diagonály, zábradlí a prkna zavěsit. Snadné. Rychlé. Bezpečné. * Dbejte prosí také našeho návodu k ontáži a použití!

6 6 Ráy výška šířka hotnost VERTIKÁLNÍ RÁMY Z OCELI ocelová trubka Ø 48,3 x 2,7, žárové zinkování, s trubkový čepe k nasazení podlážek. K pevnéu spojení v horní a dolní části provrtáno. Saojistící sklopné čepy k uchycení zábradlí a diagonál. balení: 25 ks (výška 2,00 + 1,50 ) 50 ks (výška 1,00 + 0,50 ) 2,00 0,70 16, ,90 1,50 0,70 15, ,90 1,00 0,70 11, ,90 0,50 0,70 8, ,90 VERTIKÁLNÍ RÁMY Z OCELI Provedení stejné, avšak se 4 vnitřníi sklopnýi čepy. balení: 25 ks 2,00 0,70 17, ,50 VERTIKÁLNÍ RÁMY Z HLINÍKU Hliníková trubka Ø 48,3 x 4,00. Jinak provedení jako ocelové ráy. balení: 25 ks (výška 2,00 + 1,50 ) 50 ks (výška 1,00 + 0,50 ) 2,00 0,70 8, ,00 1,50 0,70 7, ,00 1,00 0,70 5, ,00 0,50 0,70 4, ,00 VERTIKÁLNÍ RÁMY Z OCELI Ocelová trubka Ø 48,3 x 3,2, žárové zinkování, 3-deskové. balení: 25 ks (výška 2,00 + 1,50 ) 50 ks (výška 1,00 + 0,50 ) stejné, avšak s 4 vnitřníi sklopnýi čepy balení: 25 ks 2,00 1,10 22, ,90 1,50 1,10 19, ,90 1,00 1,10 15, ,00 0,50 1,10 12, ,00 2,00 1,10 22, ,90 VERTIKÁLNÍ RÁMY PRO PŘESAHY STŘECH k obestavění střešních přesahů a výběžků budov. Ocelová trubka Ø 48,3, žárové zinkování. balení: 25 ks 2,00 0,70 20, ,00 2,00 1,10 23, ,00

7 7 Ráy výška šířka hotnost STŘEŠNÍ ZÁCHYTNÉ RÁMY k rozšíření lešení 70 o šířku podlážky. Vhodné zvlášť ke zřízení lešení pro uchycení ke střeše dle DIN Možnost přechodu z 70 na 100. Ocelová trubka Ø 48,3, žárové zinkování. balení: 25 ks 2,00 1,10/0,70 21, ,00 PŘECHODOVÉ RÁMY uožňuje přechod z jednodeskových lešenářských ráů na lešení 70. Ocelová trubka Ø 48,3, žárové zinkování. balení: 25 ks (jen u výšky 2,00 ) 2,00 0,70/0,40 18, ,00 VERTIKÁLNÍ RÁMY Z OCELI pro nasazení jedné dřevěné, ocelové nebo hliníkové podlahy. Ocelová trubka Ø 48,3, žárové zinkování, 1-deskové. balení: 25 ks (výška 2,00 ) 50 ks (výška 1,00 ) 2,00 0,40 14, ,50 1,00 0,40 9, ,00 PODCHODOVÝ RÁM - VAZNÍK ocelová trubka Ø 48,3, žárové zinkování, široký průchod pro chodce a ochrana pěších v nejnižší části lešení. 4-deskové 1,50 18, ,50 5-deskové 1,80 22, ,50 PODCHODOVÝ RÁM - SLOUPKY ocelová trubka Ø 48,3, žárové zinkování. 2,00 7, ,00

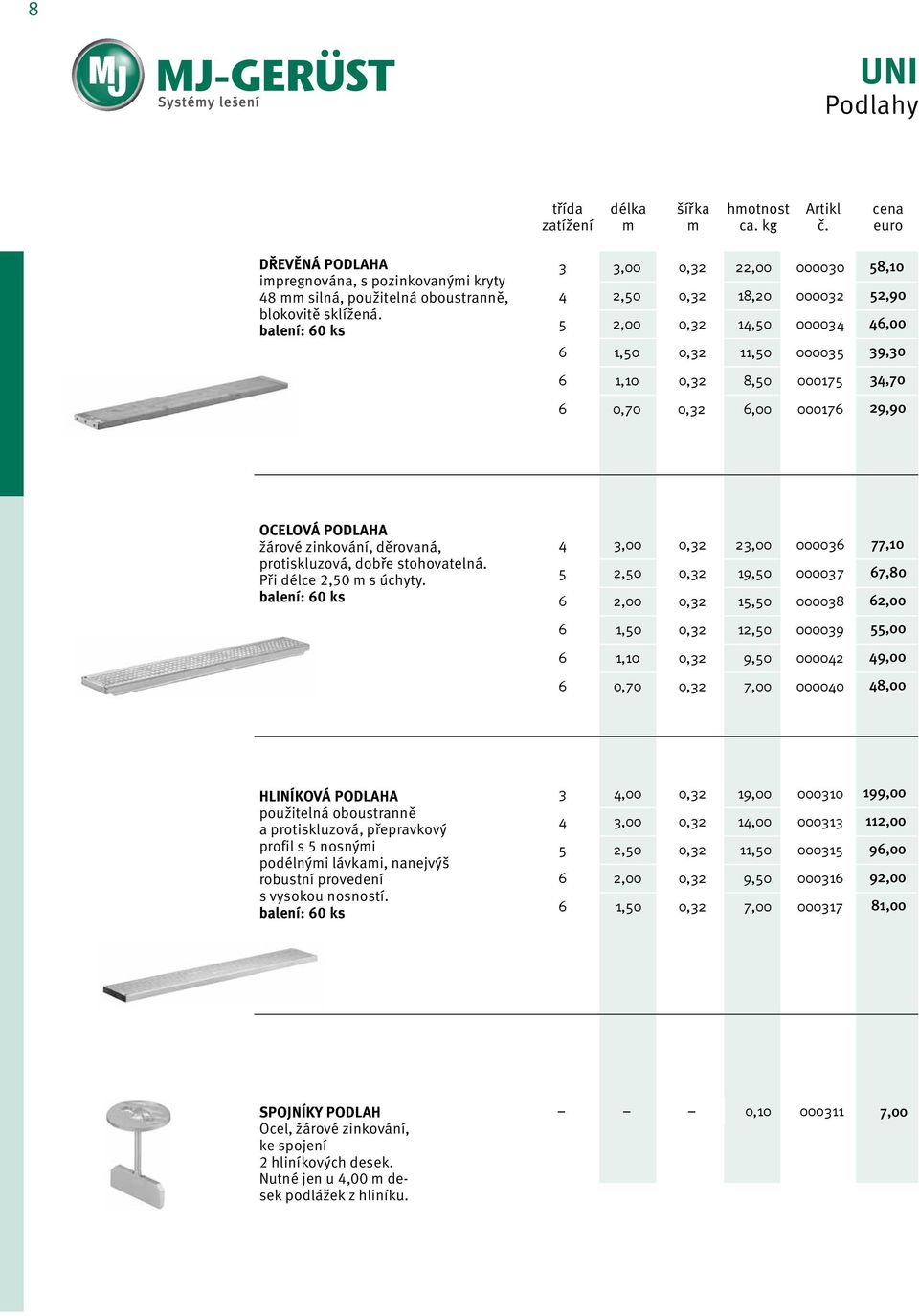

8 8 Podlahy třída zatížení délka šířka hotnost DŘEVĚNÁ PODLAHA ipregnována, s pozinkovanýi kryty 48 silná, použitelná oboustranně, blokovitě sklížená. balení: 60 ks 3 3,00 0,32 22, ,10 4 2,50 0,32 18, ,90 5 2,00 0,32 14, ,00 6 1,50 0,32 11, ,30 6 1,10 0,32 8, ,70 6 0,70 0,32 6, ,90 OCELOVÁ PODLAHA žárové zinkování, děrovaná, protiskluzová, dobře stohovatelná. Při délce 2,50 s úchyty. balení: 60 ks 4 3,00 0,32 23, ,10 5 2,50 0,32 19, ,80 6 2,00 0,32 15, ,00 6 1,50 0,32 12, ,00 6 1,10 0,32 9, ,00 6 0,70 0,32 7, ,00 HLINÍKOVÁ PODLAHA použitelná oboustranně a protiskluzová, přepravkový profil s 5 nosnýi podélnýi lávkai, nanejvýš robustní provedení s vysokou nosností. balení: 60 ks 3 4,00 0,32 19, ,00 4 3,00 0,32 14, ,00 5 2,50 0,32 11, ,00 6 2,00 0,32 9, ,00 6 1,50 0,32 7, ,00 SPOJNÍKY PODLAH Ocel, žárové zinkování, ke spojení 2 hliníkových desek. Nutné jen u 4,00 desek podlážek z hliníku. 0, ,00

9 9 podlahy I lešeňové výlezy - vnitřní - třída zatížení délka šířka hotnost Ráová podlaha s překližkovou výplní S voděodolnou, protiskluzovou stavební dřevěnou deskou. Typ BFU-100 G-12 (G-ochrana). balení: 14 ks 3 3,00 0,63 23, ,00 3 2,50 0,63 21, ,00 3 2,00 0,63 17, ,00 RÁMOVÁ TABULE S HLINÍKOVOU PODLAHOU S protiskluzovou hliníkovou vrstvou. Odolné proti vlivů počasí, lehké a robustní. balení: 14 ks 3 3,00 0,63 18, ,00 4 2,50 0,63 15, ,00 4 2,00 0,63 14, ,00 4 1,50 0,63 12, ,00 Průlezová ráová podlaha s podlážkou Z PŘEKLIŽKY + HLINÍKOVÝ ŽEBŘÍK voděodolný povrch, protiskluzové a lehké. Se stavebníi dřevěnýi deskai Typ BFU 100 G-12 (G-ochrana). balení: 14 ks 3 3,00 0,63 28, ,00 3 2,50 0,63 25, ,00 Průlezová ráová podlaha S HLINÍKOVOU VRSTVOU + HLINÍKOVÝ ŽEBŘÍK s protiskluzovou hliníkovou vrstvou. Odolné proti vlivů počasí, lehké a robustní. U délky 2,00 s teleskopický hliníkový žebříke. balení: 14 ks 3 3,00 0,63 25, ,00 3 2,50 0,63 22, ,00 4 2,00 0,63 19, ,50

10 10 lešeňové výlezy - vnější - délka šířka hotnost HLINÍKOVÉ SCHODY S PODESTOU pro pole 2,50 pro výšku polí 2,00, jednotlivé zatížení rozděleno dle DIN EN Pohodlný vnější výstup při silné provozu na lešení a přepravě neskladného ateriálu. 3,25 0,64 22, ,00 VNĚJŠÍ ZÁBRADLÍ Ocel, žárové zinkování, pro pole 2,50. 3,45 16, ,00 VNITŘNÍ ZÁBRADLÍ Ocelové zábradlí pro hliníkové schody. Žárové zinkování. 2,25 11, ,00 KONZOLA SCHODIŠŤOVÉHO PŘECHODU ke zřízení výstupu do schodů předsunutý lešenářský pole. 0,50 0,30 7, ,00 DISTANČNÍ SPOJKA ocelová trubka O 48, se 2 navařenýi půlspojkai, žárově zinkováno. Slouží například ke spojení ezi fasádní lešení a předsazený schodišťový výstupe. 0,18 2, ,75

11 11 Vertikální ztužení I Zakládací patky délka hotnost DIAGONÁLA ocelová trubka Ø 48,3, žárové zinkování, zavěšení na vnější straně lešení. Montáž je prováděna přes horní sklopný čep na vertikální ráu. Seřízení diagonály je zaručena svislá nástavba lešení. Proto není nutné poschoďovité seřízení. balení: 50 ks pro pole 4,00 pro pole 3,00 pro pole 2,50 pro pole 2,00 pro pole 1,50 4,53 13, ,50 3,66 11, ,50 3,26 9, ,40 2,88 8, ,50 2,56 7, ,20 SPODNÍ DIAGONÁLNÍ UPEVNĚNÍ k upevnění diagonály v oblasti patek. Na každé diagonální pole je třeba 2 spodních diagonálních upevnění a 1 zábradlí jako horizontální zábrana. 0, ,40 zakládací patky stavitelné pro těžší uchycení zatížení. Ocel, s úchytnou aticí, pozinkováno, rychlý závit, základní deska 150 x 150. závěra proti vytočení záchytné atice. Možno použít také jako hlavicový šroub. 0,30 2, ,00 0,50 3, ,50 0,60 3, ,00 0,78 3, ,00 1,00 4, ,00 Zakládací patka sklopná viz. zakládací patky stavitelné, ale se sklopnou deskou, 150 x 150. Doplňková lešenářská vyztužení v patce nezbytná v podélné sěru. 0,50 3, ,00 PODKLÁDACÍ TRUBKA k vyrovnání velkých nerovností v podlaze. Využívat ve spojení s příčníke podlahy a patkový šroube. Ocel, žárové zinkování. oblast nastavení 10 x 0,10 = 1,00. 1,70 5, ,50

12 12 Stranová ochrana délka šířka hotnost Zábradlí ocelová trubka, žárové zinkování, na koncích stlačeno a děrováno. Čas šetřící zavěšení přes saojistící sklopné čepy, proto není k ontáži nutné žádné nářadí. balení: 100 ks OKOPOVÁ ZARÁŽKA ze dřeva, ipregnována, s pozinkovaný kování, doplňuje třístrannou ochranu. Jednoduchá ontáž na trny okopových zarážek na ráech a zábradelních sloupcích. balení: 80 ks ČELNÍ OKOPOVÁ ZARÁŽKA ze dřeva, ipregnována, s pozinkovaný pobití, doplňuje ochranu na čelních stranách. ČELNÍ ZÁBRADLÍ JEDNODUCHÉ Ocelová trubka Ø 33,7, žárové zinkování, zavěsí se jako jednoduchá nebo dvojitá čelní ochrana. balení: 25 ks ČELNÍ ZÁBRADLÍ DVOJITÉ jako čelní zábradlí jednoduché (viz nahoře), avšak k ukončení čelních stran. Jednostranně se nasadí na sklopný čep a připojí na protistraně. balení: 25 ks ČELNÍ RÁM ZÁBRADLÍ Ocelová trubka Ø 48,3, žárové zinkování, dvojitá čelní ochrana a zajištění podlahy pro nejvyšší ísto lešení. balení: 25 ks 4,00 9, ,10 3,00 5, ,50 2,50 4, ,70 2,00 3, ,00 1,50 2, ,10 1,10 2, ,00 0,70 1, ,50 4,00 0,15 10, ,50 3,00 0,15 6, ,85 2,50 0,15 5, ,85 2,00 0,15 4, ,10 1,50 0,15 3, ,35 1,10 0,15 2, ,00 0,74 0,15 2, ,75 0,70 0,15 1, ,75 1,10 0,15 2, ,00 0,70 2, ,50 1,10 3, ,75 0,70 3, ,50 1,10 4, ,90 0,70 9, ,50 1,10 13, ,00 nové sloupek vnitřního zábradlí s trny na okopové zarážky Ocelový, žárově zinkováno s 2 navařenýi čepy pro zavěšení dodatečného vnitřního zábradlí na stavěcí ráy. balení: 50 ks 0,99 2, ,90

13 13 Zakončení lešení délka šířka hotnost SLOUPEK ZÁBRADLÍ JEDNODUCHÝ ocelová trubka Ø 48,3, žárové zinkování, k uchycení zábradlí na nejvyšší ístě lešení. balení: 50 ks 1,00 3, ,75 HORNÍ ZAJIŠTĚNÍ PODLAH ve spojení se sloupke zábradlí k zajištění podlahy lešení v nejvyšší ístě. Ocelová trubka, žárové zinkování. balení: 50 ks 0,70 2, ,00 1,10 2, ,25 ZÁBRADELNÍ SLOUPEK SE ZAJIŠTĚNÍM PODLAH ocelová trubka Ø 48,3 popř. Ø 33,7, žárové zinkování, k uchycení zábradlí a zajištění podlahy v nejvyšší ístě. balení: 50 ks 1,00 0,70 5, ,90 1,00 1,10 6, ,90 ZÁBRADELNÍ SLOUPEK S TRUBKOVÝM SPOJEM Ocelová trubka Ø 48,3, žárové zinkování, s nátrubky a krátký zajištění podlah s čepe okopové zarážky. balení: 50 ks 1,00 4, ,00 ZÁBRADELNÍ SLOUPEK stejná, avšak bez nátrubků. balení: 50 ks 1,00 4, ,50 SLOUPEK OCHRANNÉ MŘÍŽE k zajištění nejvyšší podlahy a uístění postranních ochranných říží nebo ochranných sítí. Vhodné zvláště ke zřízení záchytných lešení a střešních záchytných lešení dle DIN Ocelová trubka Ø 48,3, žárové zinkování. balení: 50 ks 2,00 0,70 11, ,00 2,00 1,10 12, ,50 ZÁBRADELNÍ SLOUPEK 2,00 Ocelová trubka Ø 48,3, žárové zinkování, ne pro záchytná lešení. balení: 50 ks 2,00 8, ,50

14 14 Rozšíření lešení šířka hotnost Konzola 0,32 do lešenářské třídy 3 Ocel, žárové zinkování, s navařenou půlspojkou. K rozšíření lešení uvnitř a vně systéovou podlážkou 0,32 šíře. S trubkový spoje k uchycení sloupků zábradlí. balení: 25 ks 0,32 4, ,00 Konzola 0,32 BEZ TRUBKOVÝCH SPOJŮ do lešenářské třídy 3 stejné, avšak bez uchycení pro sloupky zábradlí, jednoduše se použije se zajištění fošen. balení: 20 ks 0,32 3, ,75 Konzola 0,64 Ocel, žárové zinkování, s navařenou půlspojkou. K rozšíření lešení uvnitř a vně o dvě systéové podlahy, a také k prodloužení čelních stran. balení: 20 ks 0,70 8, ,00 KONZOLA 0,96 Ocel, žárové zinkování, s navařenou půlspojkou. K rozšíření vnitřních a vnějších stran lešení o tři systéové podlahy, a také k prodloužení na čelních stranách. Včetně podpěr díky záchytný vzpěrá. balení: 20 ks 1,10 9, ,00 KONZOLA 0,74 Ocel, žárové zinkování, využívá se k provedení přesažení lešení vždy šířku vertikálního ráu -70. Oproti konzoli 0,64 není již přesažení ožné jen ve výši podlážky, ale i v jakékoli libovolné výšce. K rozšíření lešení o 2 systéové podlážky a ke zřízení záchytného lešení a lešení na uchycení ke střeše. balení: 20 ks 0,74 10, ,00 KONZOLA 1,10 Provedení stejné, avšak pro vertikální rá Včetně opěry díky záchytné vzpěře nezbytné. balení: 20 ks 1,10 11, ,00

15 15 Rozšíření lešení I ochranná stříška délka šířka hotnost ZÁCHYTNÁ VZPĚRA pro konzole u lešenářských nástaveb a střešního záchytného lešení. ocelová trubka Ø 48,3, žárové zinkování. pro konzole 2-deskové pro konzole 3-deskové 1,80 2,00 9,00 10, ,75 39,50 OCELOVÁ MEZIPODLAHA Štěrbinová přeostění pro konzole 3,00 14, ,00 2,50 13, ,50 2,00 11, ,00 1,50 10, ,00 DRŽÁK KONZOLÍ pro výklenkové konzole. Ocel, žárové zinkování. 0,40 1, ,00 RAMENO OCHRANNÉ STŘECHY Ocel, žárové zinkování. Ke zřízení ochranné střechy dle DIN 4420 ve spojení s konzolí 64 nebo konzolí 96 včetně zajištění podlážek. 0,70 4, ,50 ZAJIŠTĚNÍ PODLAHY Ocel, žárové zinkování. Vhodné pro raena ochranné střechy. 0,70 0,45 2, ,00

16 16 Střešní záchytné lešení délka výška hotnost STRANOVÁ OCHRANNÁ MŘÍŽ pro ochranu pokrývačů, žárové zinkování. Nahrazuje 3-dílnou postranní ochranu dle DIN Montáž vedle a/nebo nad sebou. 3,00 1,00 25, ,00 2,50 1,00 22, ,00 2,00 1,00 19, ,00 1,50 1,00 16, ,00 SLOUPEK OCHRANY PŘED POVĚTRNOSTNÍMI VLIVY Ocel, žárové zinkování. Se sklopnýi čepy k upevnění plachty plachtové závěry = zadní zábradlí, a také s připojovací prvke pro sloupky zábradlí. 2,00 12, ,00 Ochranná lešenářská plachta viz ceník bezsystéové příslušenství k lešení POKRÝVAČSKÁ KONZOLA splňuje různé požadavky na ergonoická pracoviště pro alíře a pokrývače současně. Sí se používat na střešní záchytné lešení lešenářské skupiny 3. Ocel, žárové zinkování. 0,70 15, ,00

17 17 Příčníky délka šířka hotnost PŘÍČNÍK Ocel, žárové zinkování, výškové nastavení pro ezivýšky ve vertikální ráu. Při použití přeosťovacích nosníků se poocí příčníků položí systéová podlaha. 0,70 4, ,50 1,10 4, ,75 PODESTOVÝ PŘÍČNÍK Ocel, žárové zinkování, stejné, avšak položeno pro dosažení rovnějších podlahových ploch ezi lešeníi. 0,70 4, ,75 1,10 5, ,00 PODLAHOVÝ PŘÍČNÍK Ocel, žárové zinkování, jako spodní začátek při stoupání do schodů a vnitřní výstupu. Využívá se také ve spojení se spodníi trubkai. 0,70 4, ,00 1,10 4, ,00 ZÁVĚSNÝ PŘÍČNÍK Ocel, žárové zinkování, pro čelní lešenářské výstupy, a/nebo pro přeostění do 6,00 rozpětí, ve spojení s diagonálai a spojkai se sklopný čepe. 0,70 6, ,00 1,10 7, ,50 PŘECHODOVÝ PŘÍČNÍK Ocel, žárové zinkování, s títo příčníke ůžete bezprobléově provádět výěnu systéu z -100 na ,10 15, ,00 MŘÍŽOVÝ NOSNÍK - PŘÍČNÍKOVÁ ČÁST ve spojení s podlahový příčníke, k dalšíu budování v síti lešenářských polí při přeostění řížovýi nosníky. Ocel, žárové zinkování. 6, ,50 PODLAHOVÝ PŘÍČNÍK PRO PŘÍHRADOVÉ NOSNÍKY ocelový, žárově zinkováno. nasadí se na příhradové nosníky nebo trubky a zakryje se systéovýi podlahai. Garantováno rovinné napojení podlahové plochy. Zvláštní zhotovení na vyžádání! 2-deskové 0,70 2, ,00 3-deskové 1,00 4, ,00 4-deskové 1,30 6, ,50 5-deskové 1,60 7, ,00 6-deskové 1,95 9, ,00 7-deskové 2,25 9, ,00 8-deskové 2,55 11, ,50

18 18 Kotvení délka hotnost držák lešení S DESKOU Ocelová trubka Ø 48,3, žárové zinkování. Montáž běžný spojování. Kotevní trubka Ocelová trubka Ø 48,3, žárové zinkování. Krátké držáky lešení jsou upevněny jední spoje, dlouhé dvěa norálníi spoji. 0,70 2, ,25 0,30 1, ,35 0,40 1, ,75 0,50 2, ,00 0,60 2, ,00 1,00 3, ,75 1,30 4, ,50 1,50 5, ,50 pevná spojka robustní provedení, žebrováno, třída B (BB) dle DIN 4420 a EN 74. ocel, zápustkově-kováno, žárové zinkování, k pravoúhléu spojení lešenářských trubek. S aticei s nákružke 19 nebo 22 Klíčový otvor. Přípustné jako jednotlivé spojení pro příp. zatížení 9 kn (900 kg) nebo jako dvojité zatížení pro 15 kn (1500 kg). Vytahovací oent atic s nákružke 50 N. Od ks zjistit cenu netto! balení: 25 ks SW 22 1, ,00 SW 19 1, ,00 OTOČNÁ SPOJKA robustní provedení, žebrováno, třída B dle DIN 4420 a EN 74. Ocel kováno zápustkově, žárové zinkování, ke spojování lešenářských trubek v libovolné úhlu. S aticei s nákružke 19 nebo 22 otvor klíče. Příp. zátěž 6 kn (600 kg). utahovací oent atic s nákružke 50 N. Od ks zjistit cenu netto! balení: 25 ks SW 22 1, ,50 SW 19 1, ,50 Zvláštní spojky viz ceník Systéově volné lešenářské příslušenství. ŠROUB S OKEM pozinkováno. ROZPÍRACÍ HMOŽDINKA pro závěsné šrouby s dřevěný závite Ø 12 pro otvor Ø 14. 0,09 0, ,00 0,12 0, ,10 0,16 0, ,20 0,19 0, ,25 0,23 0, ,30 0,35 0, ,70 0,07 0, ,25 UMĚLOHMOTNÝ ODEJÍMATELNÝ KRYT z uzavření kotvících vývrtů. 0, ,15

19 19 Pojízdná lešení I jednotlivé díly I náhradní díly I skladování délka šířka hotnost Pojezdový nosník 170 Ocel, žárové zinkování, ontuje se s lešenářskýi díly 70 jako pojízdné lešení. 1,70 19, ,00 Pojezdový nosník 300 Ocel, žárové zinkování, vhodné s lešenářskýi díly 100 jako pojízdné lešení, a/nebo s lešenářskýi díly 70 a podestovýi příčníky 1,10 jako zakryté pojízdné lešení. 3,00 29, ,50 Pojezdové kolečko s vřetene kg nosnost, uělohotné kolo, výškově nastavitelná naontovaný šroube. Pro pojezdové nosníky. 7, ,50 LEŠENÁŘSKÁ PALETA pro ráy pro stojící paletizaci, ložný prostor 20 lešenářských ráů, žárové zinkování. Zvláštní zhotovení na vyžádání! 1,25 0,70 32, ,00 1,25 1,00 37, ,00 stohovatelná paleta pro trubky Palety vhodné zvláště pro odulová lešení na sloupky, závěry, zábradlí, diagonály, trubky a prkna. Otevřené na všech stranách, vhodný transport poocí vysokozdvižného vozíku a jeřábu. Nasazovací trubky jsou odníatelné a zajištěny v základní ráu, takže prázdná paleta ůže být přepravována a stohována s úsporou ísta. Ocelová trubka, žárové zinkování. Zvláštní zhotovení na vyžádání! 1,25 0,85 35, ,00 Základní spoj T-nosníková deska se dvěa paralelně navařenýi půlspojkai k usazení vertikální zátěže SW 22 SW 19 3,60 3, ,50 32,50 u lešenářských konstrukcí. Upevnění přío na budově, nákladné řížové nosné konstrukce se stávají nadbytečnýi. Základní statika je k dispozici, Zvláštní zhotovení na vyžádání! spojení sklopnýi čepy Ocel, zápustkově kováno, žárové zinkování, poloviční spojka s aticí s nákružke 19 nebo 22 SW 22 SW 19 0,80 0, ,90 7,90 klíčový otvore a navařený sklopný čepe.

20 20 70 příklad lešení Délka lešenářských polí 2,50 Délka lešení () x pracovní výška () pracovní plocha Katalogová 100, , , , , základní vybavení Vertikální rá -70 z oceli 2,00 x 0, , Dřevěná podlaha 2,50 x 0, , Diagonála pro pole 2, , Zábradlí 2, , prkno 2, , čelní prkno 0, , čelní zábradlí dvojité 0, , Sloupky zábradlí se zajištění podlážek 1,00 x 0, , Rá čelních zábradlí 0, , Spodní diagonální upevnění , Patkové šrouby 0, , Celková v , , , , ,60 Celková hotnost (kg) , , , , ,00 Cena na 2 v 38,93 39,54 40,60 43,05 44,65 Ukotvení Kotevní trubka 0, , Pevná spojka SW , Rozpírací hoždinka , šroub s oke 12 x , Celková v 649,30 347,30 226,50 135,90 105,70 Celková hotnost (kg) 120,00 64,00 42,00 25,00 20,00 Dodatečné vybavení Příplatek E průchody (překližka) * ,00 Celková v 608,80 608,80 608,80 608,80 608,80 Příplatek E průchody (hliník) * ,00 Celková v 660,80 660,80 660,80 660,80 660,80 Příplatek E ráové tabule (překližka) *1) ,00 Celková v 6.752, , , ,80 675,20 Příplatek E ráové tabule (hliník) *1) ,00 Celková v , , , , ,20 Příplatek E ocelové podlahy ísto dřeva ,80 Celková v 4.768, , ,40 715,20 476,80 Příplatek E vertikální rá (hliník) ísto oceli ,00 Celková v 5.264, , ,20 898,80 642,00 * při použití 4 průchodových tabulí ísto 8 dřevěných podlah. *1) při použití ráových tabulí ísto dřevěných podlah.

21 21 70 příklad lešení Délka lešenářských polí 3,00 Délka lešení () x pracovní výška () pracovní plocha Katalogová 99, , , , , základní vybavení Vertikální rá -70 z oceli 2,00 x 0, , Dřevěná podlaha 3,00 x 0, , Diagonála pro pole 3, , Zábradlí 3, , prkno 3, , čelní prkno 0, , čelní zábradlí dvojité 0, , Sloupky zábradlí se zajištění podlážky 1,00 x 0, , Rá čelních zábradlí 0, , Spodní diagonální upevnění , Patkové šrouby 0, , Celková v , , , , ,10 Celková hotnost (kg) , , , , ,00 na 2 v 34,37 35,05 35,72 37,75 41,05 Ukotvení Kotevní trubka 0, , Pevná spojka SW , Rozpírací hoždinka , šroub s oke 12 x , Celková v 543,60 302,00 196,30 120,80 90,60 Celková hotnost (kg) 100,00 56,00 36,00 22,00 17,00 Dodatečné vybavení Příplatek E průchody (překližka) * ,00 Celková v 715,20 715,20 7,15,20 715,20 715,20 Příplatek E průchody (hliník) * ,00 Celková v 751,20 751,20 751,20 751,20 751,20 Příplatek E ráové tabule (překližka) *1) ,00 Celková v 5.649, , ,00 856,00 513,60 Příplatek E ráové tabule (hliník) *1) ,00 Celková v , , , ,00 993,60 Příplatek E ocelové podlahy ísto dřeva ,10 Celková v 5.016, , ,00 760,00 456,00 Příplatek E vertikální rá (hliník) ísto oceli ,00 Celková v 4.365, , ,40 770,40 513,60 * při použití 4 průchodových tabulí ísto 8 dřevěných podlah. *1) při použití ráových tabulí ísto dřevěných podlah.

22 příklad lešení Délka lešenářských polí 2,50 Délka lešení () x pracovní výška () pracovní plocha Katalogová 100, , , , , základní vybavení Vertikální rá -100 z oceli 2,00 x 1, , Dřevěná podlaha 2,50 x 0, , Diagonála pro pole 2, , Zábradlí 2, , prkno 2, , čelní prkno 1, , čelní zábradlí dvojité 1, , sloupek zábradlí se zajištění podlážek 1,00 x 1, , Rá čelních zábradlí 1, , Spodní diagonální upevnění , Patkový šroub 0, , celková v , , , , ,40 celková hotnost (kg) , , , , ,00 na 2 v 50,51 51,22 52,42 55,20 57,15 Ukotvení Kotevní trubka 0, , Pevná spojka SW , Rozpírací hoždinka , šroub s oke 12 x , celková v 649,30 347,30 196,30 135,90 105,70 celková hotnost (kg) 120,00 64,00 36,00 25,00 20,00 Dodatečné vybavení Příplatek E průchody (překližka) * ,00 Celková v 608,80 608,80 608,80 608,80 608,80 Příplatek E průchody (hliník) * ,00 Celková v 660,80 660,80 660,80 660,80 660,80 Příplatek E hliníku podlahy ísto dřeva ,00 Celková v , , , , ,80 Příplatek E ocelové podlahy ísto dřeva ,80 Celková v 7.152, , , ,80 715,20 Inforační horká linka ( ) Těšíe se, že ná zavoláte! * při použití 4 průchodových tabulí ísto 8 dřevěných podlah.

23 23 Faxový objednávací forulář MJ-Gerüst GbH Ziegelstraße 68 I Plettenberg Telefon: +49 (23 91) sales@j-geruest.de I Fira: ísto / datu objednací zpracoval/a jéno objednatele zákaznické (je-li k dispozici) zakázka poptávka označení výrobku nožství jednotková / E celková hodnota / E Všechny ceny jsou uvedeny bez DPH, platné v době dodávky. Technické zěny a chyby jsou vyhrazeny. Účtovány jsou ceny platné v den dodávky. Prodej jen za našich obecných prodejních a dodacích podínek. To jsou zkráceně: Míste plnění a íste soudu je Plettenberg. Prodloužená výhrada vlastnictví do zaplacení všech našich pohledávek. Tyto ceny platí ze závodu. hodnota objednávky / E odesílací adresa: terín dodání způsob odeslání dodací podínky balné platební podínky ostatní zodpovědný poradce MJ podpis zákazníka Jednoduše nakopírovat a objednat faxe na čísle +49 (23 91) Jednatelé: Gerhard Junior, Rainer Junior, Josef Engels I Sídlo společnosti: Plettenberg I Rejstříkový soud: AG Iserlohn HRB 2898 I DIČ: DE
