1 PERI UP Easy * Lehké rámové lešení pro bezpečnou práci na fasádě Prospekt * Pokud je pro používání systému lešení PERI UP Easy v dané zemi vyžadován certifikát, může být systém PERI UP Easy uveden do provozu v této zemi až po udělení certifikátu.

2 Obsah Fokus 2 Rám PERI UP Easy 3 Podlahy lešení PERI UP Easy Výhody systému 5 Lehké fasádní lešení pro bezpečnou práci 6 Nízká hmotnost 7 Vysoká míra bezpečnosti 8 Rychlá montáž 10 Flexibilní použití Přehled systému 14 PERI UP Easy Standardní použití 16 Vnitřní a vnější rohy, osazení konzol 18 Vnější schodišťový výstup PERI UP Flex, kotvy PERI UP Easy, vnitřní diagonály PERI UP 12 Koncepce lešenářské techniky PERI UP 13 Integrovaný styčník lešení Vydání Vydavatel PERI GmbH Formwork Scaffolding Engineering Rudolf-Diesel-Strasse Weissenhorn Germany Phone +49 (0) Fax +49 (0) info@peri.com

3 Důležitá upozornění Při používání našich výrobků je nutné dodržovat zákony a předpisy v aktuálním znění platné v zemi, ve které jsou výrobky používány. Technická řešení vyobrazená v tomto prospektu vyplývají z momentální situace na stavbě. Nelze je proto považovat za obecně platná a závazná, obzvláště detaily kotvení či detaily vztahující se k bezpečnosti práce. Podléhají posouzení rizik zhotovitelem stavby. Pro zobrazení systémů bude použita počítačová grafika. Pro lepší srozumitelnost jsou tato vyobrazení jako i zobrazené detaily v určitých aspektech částečně omezené. Bezpečnostní prvky, které nejsou zobrazeny, musí být ve skutečnosti přesto k dispozici. Uvedené systémy nebo výrobky nemusí být k dispozici ve všech zemích. Bezpečnostní pokyny a údaje o zatížení je třeba přesně dodržovat. Změny a odchylky je nutné doložit zvláštním statickým posudkem. Technické změny sloužící pokroku vyhrazeny. Omyly, chyby v zápisu a tisku vyhrazeny. 1

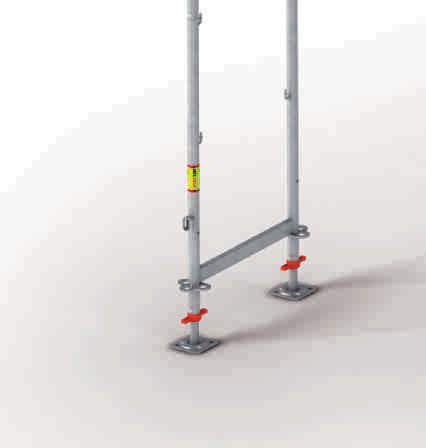

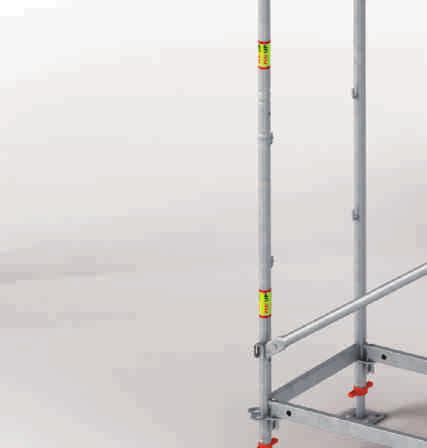

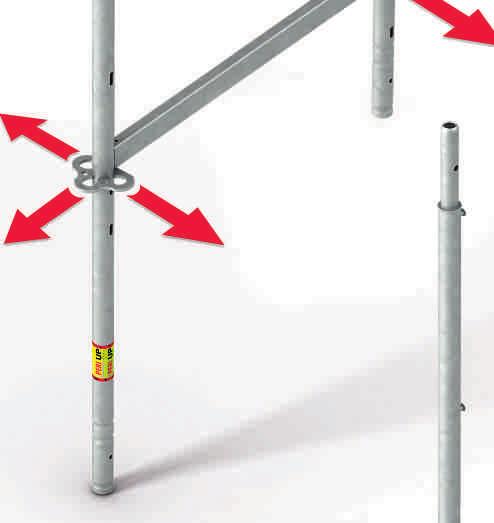

4 Fokus Rám PERI UP Easy Rychlá práce při montáži fasádního lešení Výrazným konstrukčním detailem rámu Easy je integrovaný styčník. Horizontály, diagonály a konzoly se zavěšují přímo do otvoru v rozetě, nejsou potřebné žádné spojovací díly. Tímto způsobem je možné rychle smontovat např. i rohy nebo konstrukce umístěné vně lešení. Nízká hmotnost jednotlivých systémových dílů urychluje montáž. Nejtěžším konstrukčním dílem tohoto systému je rám Easy, který váží 11,5 kg (u systémové šířky 67 cm), popř. 12,5 kg (u systémové šířky 100 cm). S PERI UP Easy jsou snadno splněny i požadavky na bezpečnost při práci. Zábradlí následujícího podlaží lešení je montováno s rámem Easy ze spodní (již zabezpečené) úrovně lešení. Pro montáž základního lešení není nutné používat žádné osobní ochranné prostředky proti pádu. Obrázek znázorňuje obě dostupné varianty rámu PERI UP Easy se systémovou šířkou 67 cm, popř. 100 cm. 2

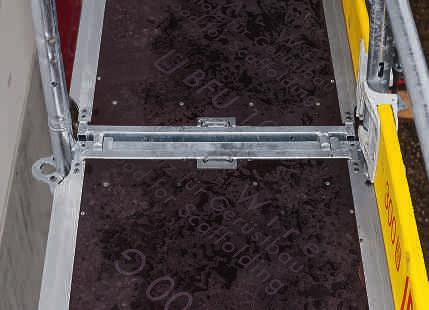

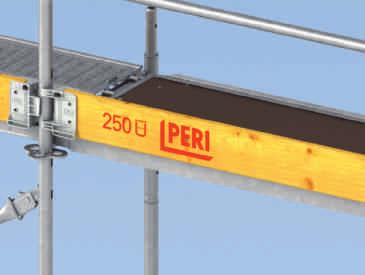

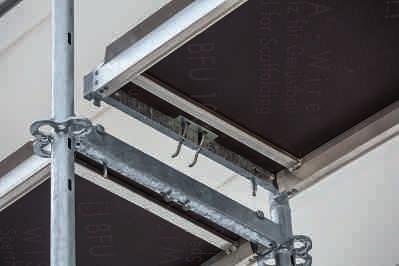

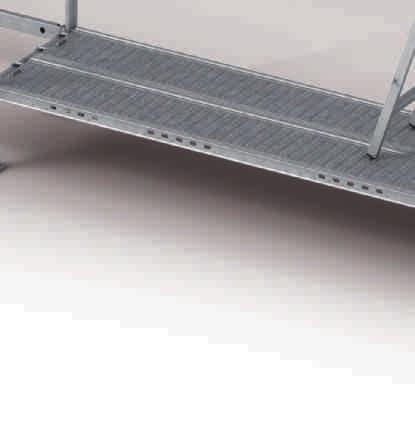

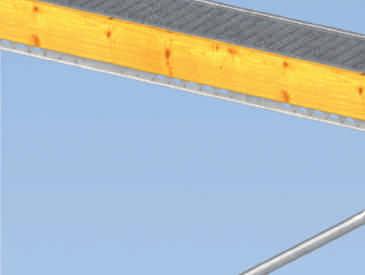

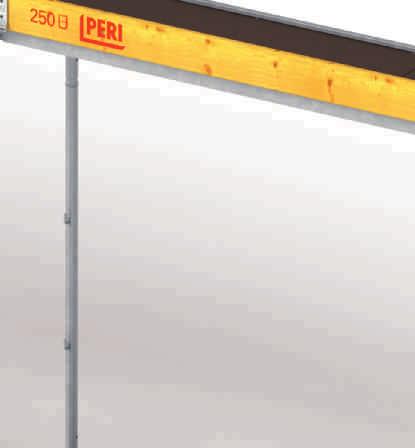

5 Fokus Podlahy lešení PERI UP Easy Chytré řešení pro všechny aplikace PERI UP U podlah pro fasádní lešení PERI UP Easy je - stejně jako u všech ostatních řešení s PERI UP - integrovaná pojistka proti nazdvihnutí. Integrovaná pojistka proti nazdvihnutí Integrovaná pojistka zapadne pod horizontálu a zajistí tím podlahu ve správné poloze. Podlahy PERI UP jsou tak bez nutnosti použití dalších konstrukčních dílů zajištěny proti nazdvihnutí. V případě potřeby mohou být později podlahy demontovány také po jednotlivých polích, např. při vynášení materiálu. Uzavřené plochy podlah Podlahy PERI UP vždy zakrývají celou osovou vzdálenost sloupků; nevznikají žádné mezery ani odsazení mezi podlahami - a to ani mezi jednotlivými poli lešení, ani mezi podlahami položenými vedle sebe. Dodatečné zakrývání mezer v podlaze tak není potřeba. Průběžný metrický modul Lešenářská technika PERI UP si zakládá na metrickém modulu. Všechny podlahy PERI UP jsou k dispozici s délkami v modulu po 50 cm. Také u šířek podlah je metr základní jednotkou. lešení Rámové lešení PERI UP Easy systémová šířka 67 cm (W 06) 100 cm (W 09) podlahy komb. podlaha š = 66 cm 2 x oc. podlaha š = 33 cm 3 x oc. podlaha š = 33 cm 4 x oc. podlaha š = 25 cm Modulové lešení PERI UP Flex 75 cm (W 06) 3 x oc. podlaha š = 25 cm 100 cm (W 09) 3 x oc. podlaha š = 33 cm 4 x oc. podlaha š = 25 cm 3

6 4

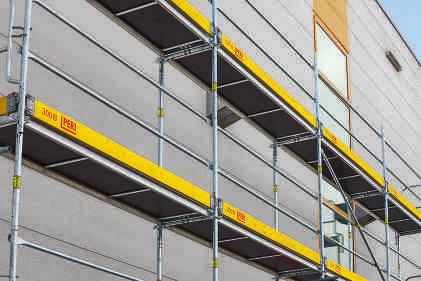

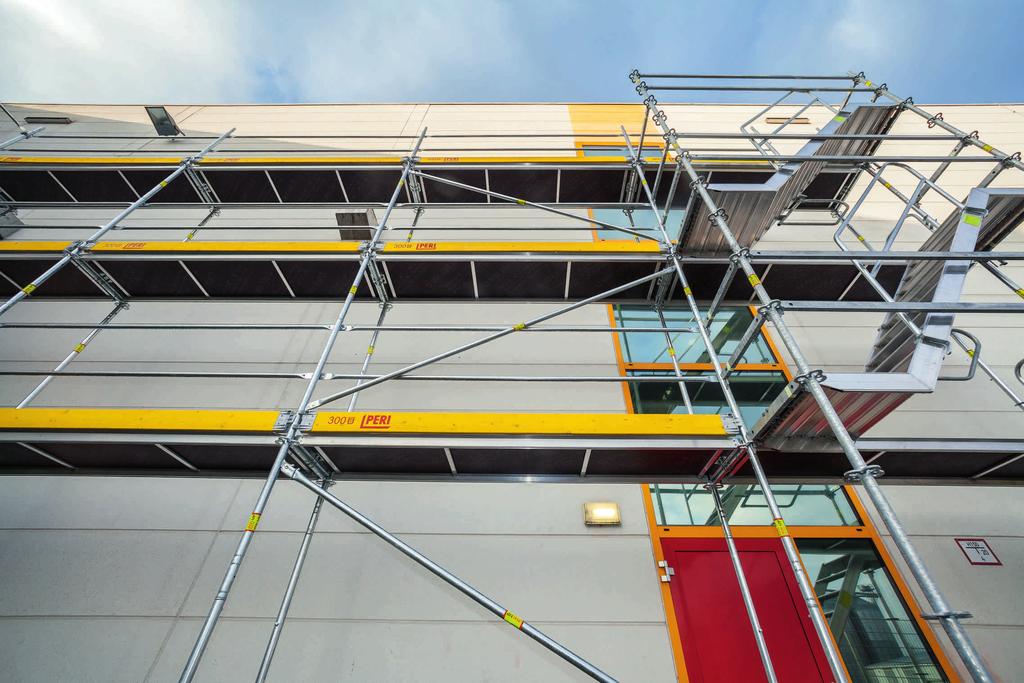

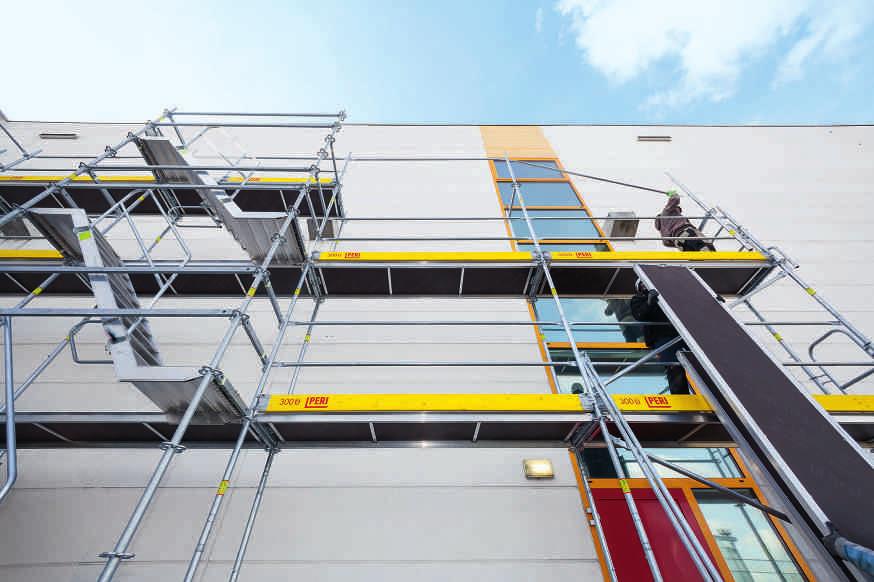

7 Výhody systému PERI UP Easy Lehké fasádní lešení pro bezpečnou práci PERI UP Easy je lehkou váhou mezi ocelovým fasádním lešením. Jeho předností je rychlá a jednoduchá montáž. Tím, že je zábradlí následujícího podlaží lešení montováno s rámem Easy ze spodní úrovně, nabízí PERI UP Easy velkou míru bezpečnosti v systému. S integrovaným styčníkem na rámu Easy je PERI UP Easy kombinovatelné s modulovým lešením PERI UP Flex. Systémové šířky PERI UP Easy jsou 67 cm (pro třídu W 06), popř. 100 cm (pro třídu W 09). Pro systémovou šířku 67 cm je k dispozici jednodílná kombinovaná podlaha, alternativně mohou být osazeny ocelové podlahy široké 33 cm. Pro rám široký 100 cm je možné osazovat 25 cm podlahy ze systému modulového lešení PERI UP Flex. U všech podlah PERI UP je integrovaná pojistka proti nazdvihnutí. Předností není pouze rychlost a bezpečnost, ale také možnost dodatečné montáže a demontáže jednotlivých polí lešení, např. při transportu materiálu. Montáž základního lešení následuje téměř bez spojovacích dílů. Systém rychlého ukotvení Easy zkracuje dobu montáže. Rychlost a efektivita PERI UP Easy vyplývá z mnoha promyšlených konstrukčních detailů, např. vytvoření vnějších a vnitřních rohů s velmi malým množstvím jednotlivých konstrukčních dílů. Montáž PERI UP Easy je navíc velmi bezpečná: vzhledem k logické montáži s rámem Easy je lešenář při sestavování základního lešení zajištěn před pádem z výšky i bez osobního jištění. Nízká hmotnost rychlá práce díky velmi malé hmotnosti jednotlivých konstrukčních dílů Velká míra bezpečnosti ochrana před pádem z výšky bez dalšího příslušenství díky systémovému způsobu montáže Rychlá montáž téměř bez spojovacích dílů a s minimálním použitím nářadí pro montáž Flexibilní použití kombinovatelné se systémovými konstrukčními díly PERI UP Flex PERI UP Easy je lehké rámové lešení pro rychlou stavbu fasádního lešení. U podlah PERI UP Easy je integrovaná pojistka proti nazdvihnutí: pojistka zapadne pod horizontálu a podlahu tím zajistí. Vnější a vnitřní rohy jsou tvořeny s PERI UP Easy rychle a bez zdvojování rámů. 5

8 Výhody systému Nízká hmotnost Rychlá práce vzhledem k nízké hmotnosti jednotlivých konstrukčních dílů Nový systém lešení PERI UP Easy je lehkou váhou mezi ocelovými fasádními systémy lešení. To zkracuje dobu montáže a demontáže a zvyšuje denní výkony. Rám Easy Rám se systémovou šířkou 67 cm váží 11,5 kg, s šířkou 100 cm má 12,5 kg. Nízké hmotnosti systémových konstrukčních dílů bylo dosaženo provedením různých opatření, mimo jiné použitím oceli vysoké pevnosti. Kromě toho přispívají k optimalizaci hmotnosti různé konstrukční detaily, např. provedení horizontál s dutým profilem. Zábradlí Při délce 3,00 m váží zábradlí 4,9 kg. Zavěšuje se na rám Easy a montáž probíhá ze spodní úrovně lešení na následující podlaží. Konzoly Easy Konzola pro podlahu s šířkou 33 cm váží necelých 1,4 kg a zavěšuje se do rozety na rámu Easy systémem Gravity Lock. Předem montované čelní zábradlí Čelní zábradlí se systémovým rozměrem 67 cm je montováno ze spodního podlaží. Váží 6,3 kg. 6

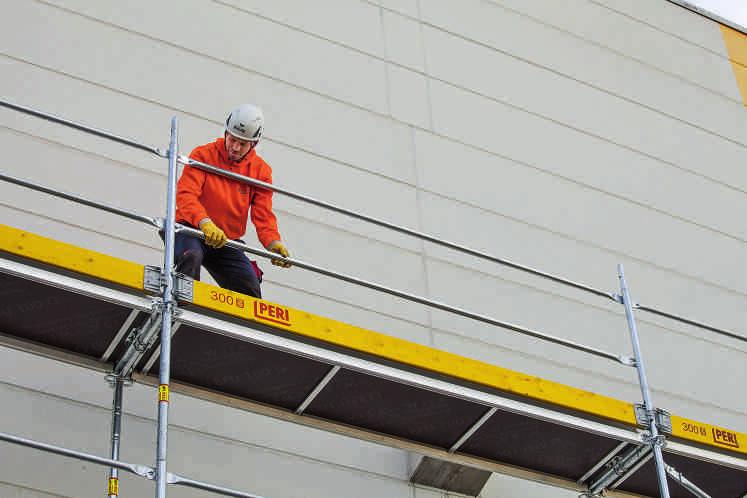

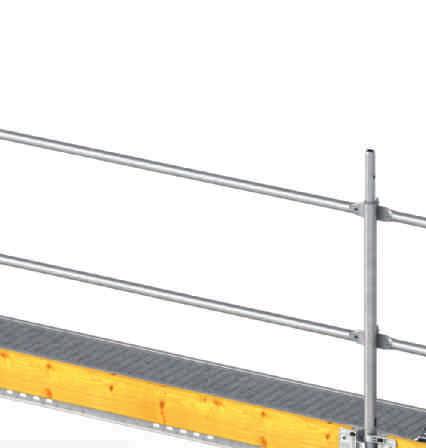

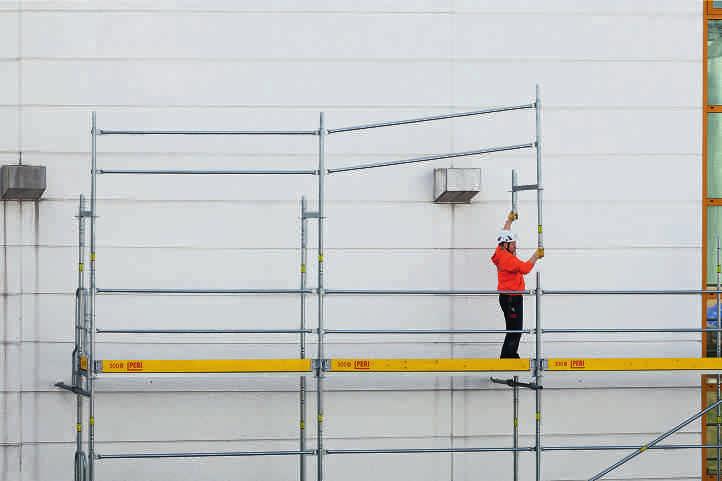

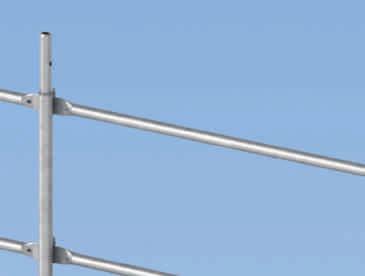

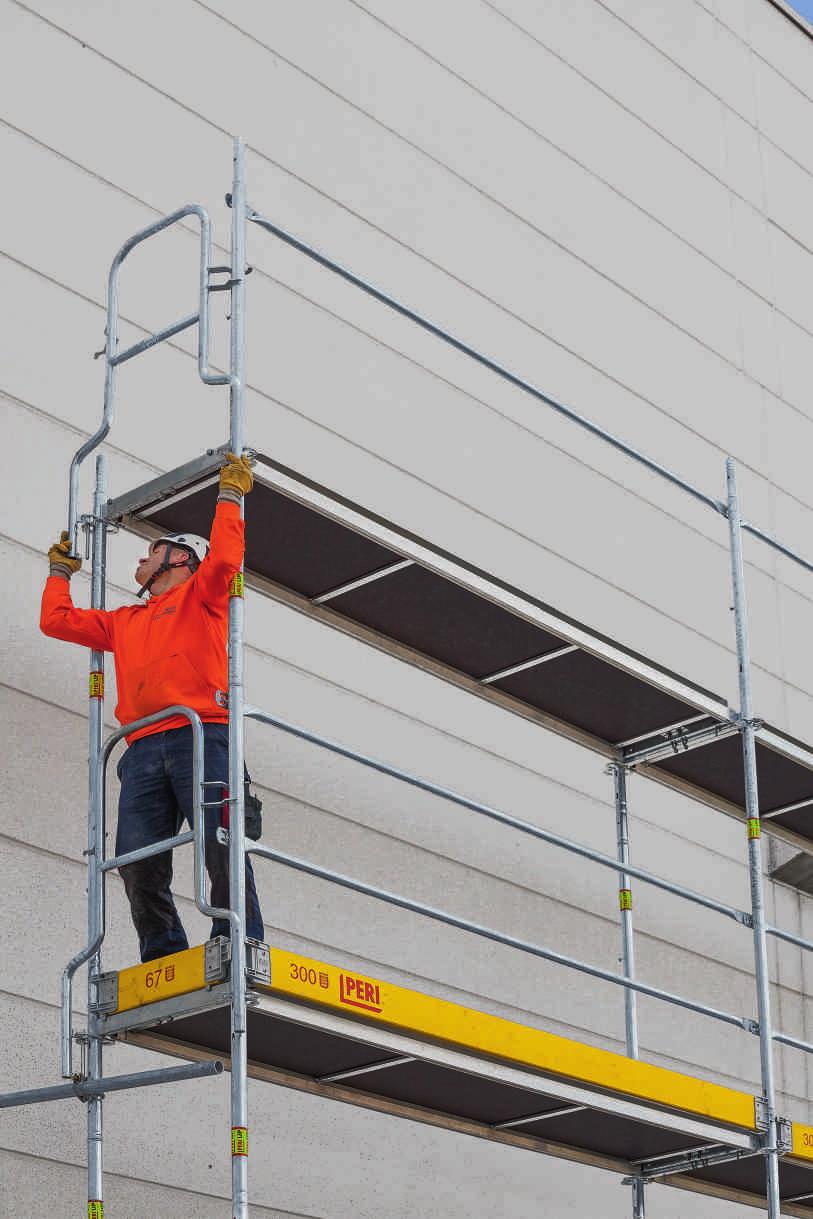

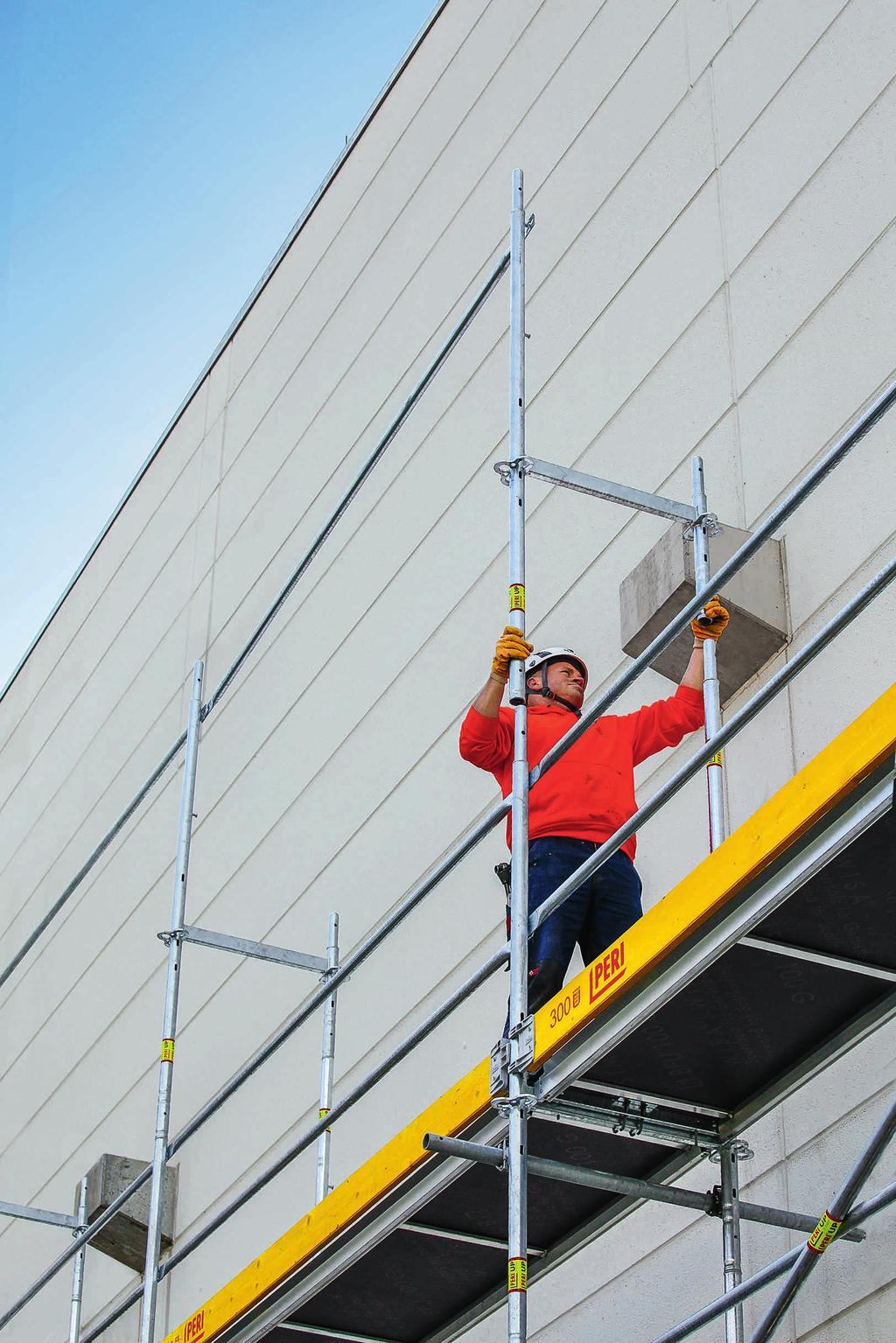

9 Výhody systému Vysoká míra bezpečnosti Zajištění proti pádu z výšky bez dalšího příslušenství s pomocí předem montovaného zábradlí Zábradlí následujícího podlaží lešení je montováno s rámem Easy ze spodní úrovně. Lešenář je tak zajištěn již při vstupu do vyššího podlaží. Další detaily, jako integrovaná podlahová pojistka, zajišťují bezpečné používání lešení. Při montáži základního lešení je zábradlí následujícího podlaží zavěšeno a namontováno na rám Easy. Také čelní zábradlí je možné osazovat zespodu. Lešenář může při vstupu do dalšího podlaží pokračovat v montáži ze zabezpečeného místa. Pro bezpečnou montáž základního lešení nejsou nutné další konstrukční díly ani osobní ochranné prostředky proti pádu. Předem montované čelní zábradlí je montováno jako permanentní ochrana proti pádu z výšky již od spodního podlaží až po nejvyšší úroveň lešení. Kombinované podlahy s šířkou 66 cm i ocelové podlahy široké 33 cm jsou vyrobeny s integrovanou pojistkou proti nazdvihnutí. Všechny podlahy zakrývají vždy celou systémovou šířku, mezi podlahami nevznikají žádné mezery. Dle výběru je možné zespod zavěsit a namontovat do rámu Easy také obě zábradlí. 7

10 Výhody systému Rychlá montáž Montáž téměř bez spojovacích dílů a s minimální potřebou nářadí PERI UP Easy je rychle smontované, protože pro základní montáž nejsou potřebné téměř žádné spojovací díly. Pro montáž kotev vyvinula firma PERI lešenářské kotvy Easy. O zkrácení doby montáže se kromě toho stará mnoho promyšlených konstrukčních detailů, jako např. jednoduché vytvoření vnějších a vnitřních rohů. Gravity Lock pro připojení horizontál a konzol na integrovaný styčník lešení urychluje montáž: pojistný klín horizontály, popř. konzoly samovolně zapadá vlastní vahou do otvoru v rozetě a zablokuje se. To umožňuje rychlé připojení, např. konzol nebo schodišť modulového lešení PERI UP Flex, bez dalšího příslušenství k rámu PERI UP Easy. Rychle a bez nářadí probíhá také montáž diagonál a zábradlí. Pro připojení lešenářské kotvy slouží nová spojka pro kotevní háček Easy, která se jednoduše připevní otáčením. Rychlé vytvoření rohů Pro běžné provedení vnitřních rohů se v rohu spojí dvě sestavy rámů horizontálou. Rychlá montáž podélných diagonál Po upevnění otočné hlavy do svislého otvoru se diagonála zatlačí směrem dolů a zajistí pojistným kroužkem. Rychlá montáž zábradlí Podélný otvor v zábradlí se nasadí přes zábradlový trn a zajistí se posunem. Konzoly Easy Pro rozšíření základního modulu podlah je možné využít konzoly Easy, které se rychle zavěsí s pomocí Gravity Lock na rám Easy. 8

11 Výhody systému 9

12 Výhody systému Flexibilní použití Možnost kombinace s PERI UP Flex U nového systému lešení jsme se zaměřili na spojení rychlosti montáže, předem montovaného čelního zábradlí z rámového lešení a flexibility modulového systému. S integrovaným styčníkem na rámu Easy je PERI UP Easy kombinovatelné s modulovým lešením PERI UP Flex. Úprava kompletního systému PERI UP na metrický modul a využití stejných podlahových dílců do všech systémů PERI UP umožňují nekonečná množství různých kombinací. Výhodou pro uživatele je dostupnost všech systémových dílů modulového lešení PERI UP Flex v nájemních skladech PERI, čímž je možné hospodárně pokrýt potřebu i v napjatých termínech. Pronájmem materiálu lze u různých projektů snadno splnit i velmi speciální požadavky. Styčník rozety je integrovaný jak na vertikálních sloupcích modulového lešení PERI UP Flex, tak také na rámech Easy. 10

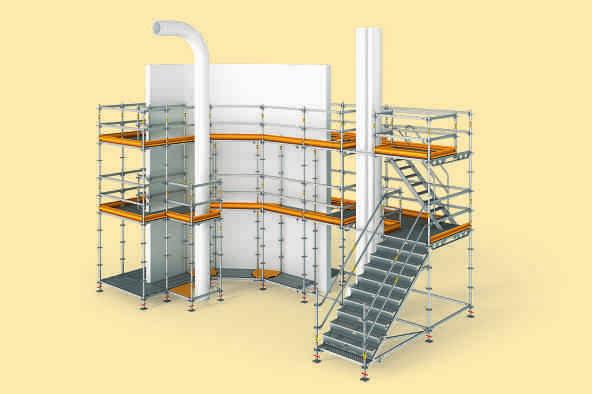

13 Výhody systému Vzhledem ke stejným konstrukčním výškám jsou systémové díly rámového lešení PERI UP Easy a modulového lešení PERI UP Flex kombinovatelné ve všech směrech. Kombinací rámového a modulového lešení vznikají různé možnosti nasazení. výškové dorovnání obestavění překážek montáž konzol ve výškovém rastru 50 cm zavěšení materiálových a ochranných lávek montáž schodiště PERI UP Flex Patka UJB 1,50 m 1,50 m 0,50 m Vertikální sloupek UVR 150 Patka UJB 0,24 m 2,00 m Patka UJB 1,00 m UVB 24 UVB 24 0,24 m UVR 50 Vertikální sloupek UVR 150 Nástavec EVR 150 Základní rám EVB T rám EVF Vertikální sloupek UVR 200 Vertikální sloupek UVR 100 PERI UP Flex PERI UP Easy PERI UP Flex 11

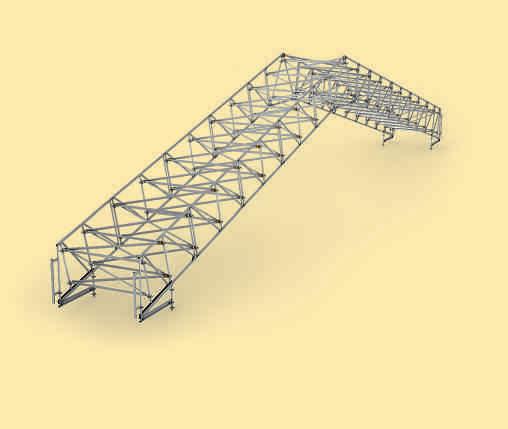

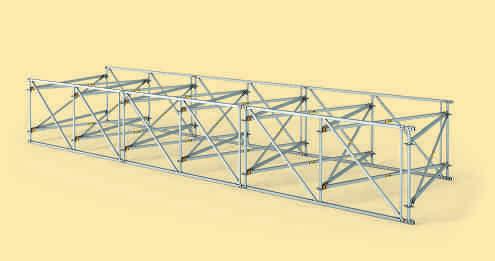

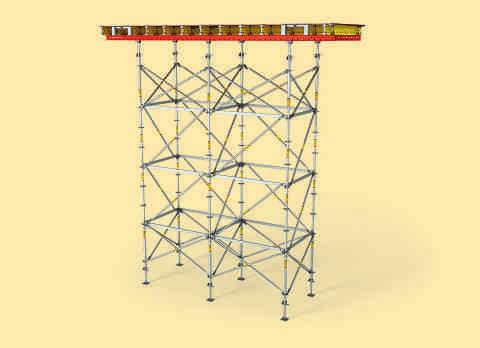

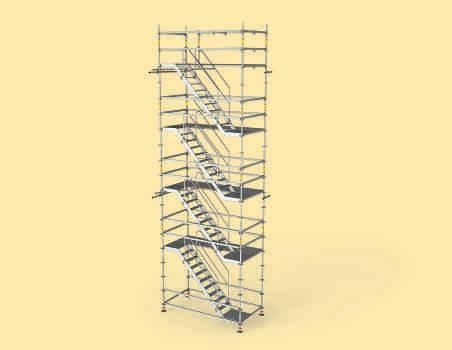

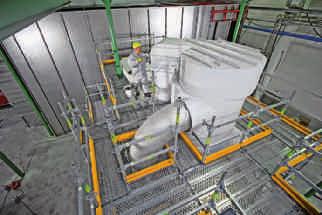

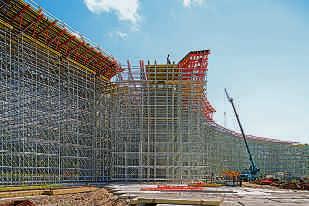

14 PERI UP Koncepce lešenářské techniky PERI UP Rámové lešení PERI UP Easy a modulové lešení PERI UP Flex Fasádní lešení Pracovní lešení Průmyslové lešení Zavěšené lešení Armovací lešení Prostorové lešení Použití PERI UP Schodišťové věže Žebříkové výstupy Schodiště Přechody Podpěrné lešení Stojky Podpěrné věže Vysokopevnostní věže Ochranné lešení Ochranné lešení Zastřešení Přemostění 12

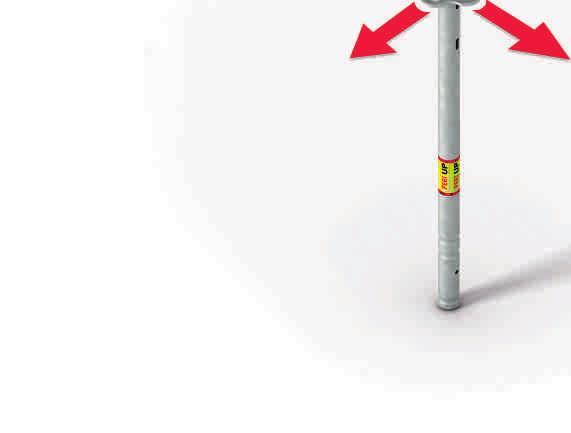

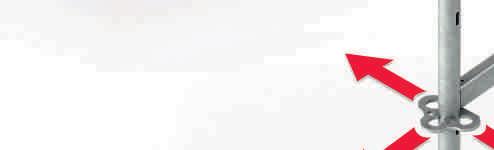

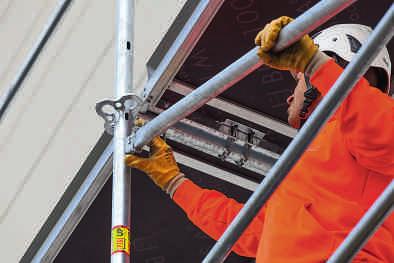

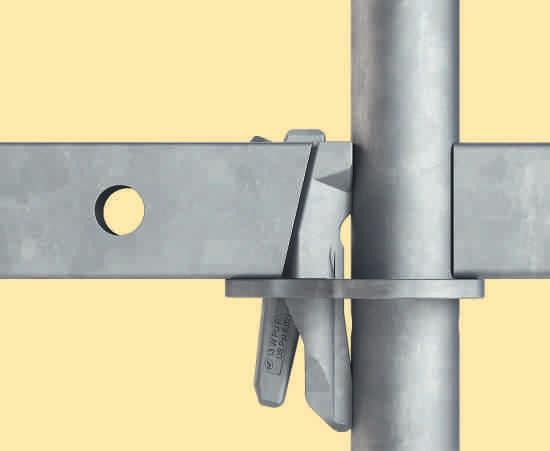

15 PERI UP Integrovaný styčník lešení Rychle a bezpečně s Gravity Lock Pro rámové lešení PERI UP Easy a modulové lešení PERI UP Flex je charakteristický integrovaný styčník ve tvaru rozety. Horizontály a konzoly PERI UP mají připojení ve tvaru klínu, které se zavěšuje do otvoru v rozetě. Pojistný klín vlastní vahou zapadne do otvoru v rozetě a samočinně se zajistí (Gravity Lock). Jedním úderem kladiva je klín zajištěn. Horizontálu lze osadit snadno a bezpečně i při jednostranné montáži. Tento promyšlený mechanismus styčníkového spojení brání rozpojení nedopatřením, například údery na spodní stranu horizontály. Speciální tvar styčníků a připojení horizontály vede k tuhosti styčníků, která zajišťuje vysokou únosnost všech konstrukcí PERI UP. 116 mm Velká rozteč opěrného bodu konce horizontály na vertikálním sloupku vede k velké pevnosti v ohybu v místě připojení a tím k vysoké ohybové a celkové únosnosti. 13

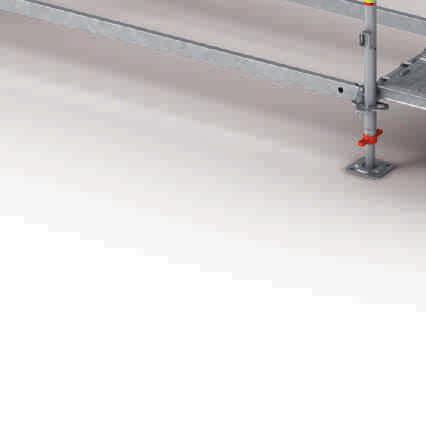

16 Přehled systému PERI UP Easy 14

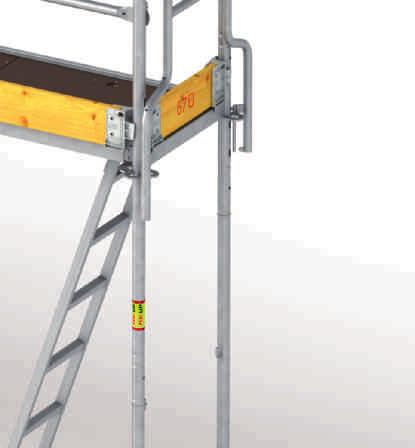

17 Přehled systému Systém lešení PERI UP Easy Použití jako pracovní lešení Použití jako záchytné lešení a ochranná stříška dle ČSN Běžné provedení se systémovou šířkou š = 67 cm (třída W 06) s kombinovanou podlahou š = 66 cm, možnost zatížení 2,00 kn/m 2 (tř. zatížení 3) s ocelovými podlahami š = 33 cm, možnost zatížení 3,00 kn/m 2 (tř. zatížení 4) při l = 3,00 m Běžné provedení se systémovou šířkou š = 100 cm (třída W 09) s ocelovými podlahami š = 33 cm, možnost zatížení 3,00 kn/m 2 (tř. zatížení 4) při l = 3,00 m s ocelovými podlahami š = 25 cm, možnost zatížení 3,00 kn/m 2 (tř. zatížení 4) při l = 3,00 m 15

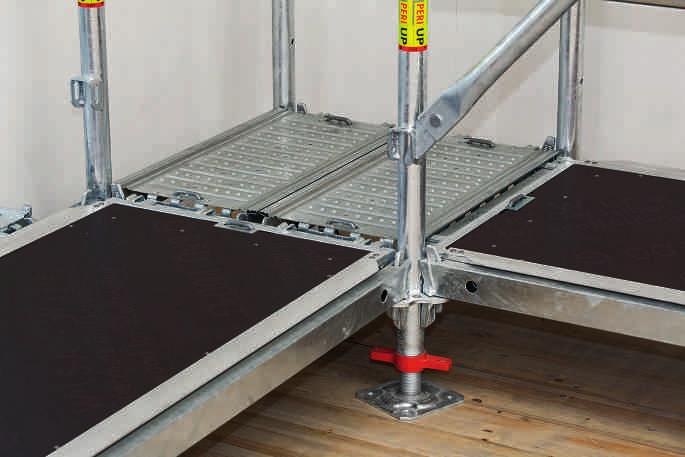

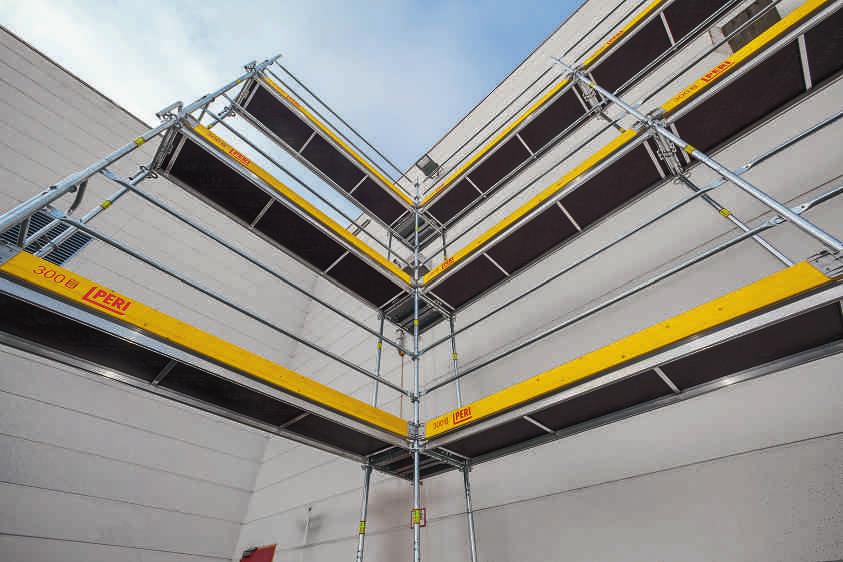

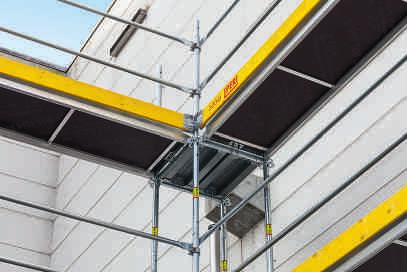

18 Standardní použití Vnitřní a vnější rohy, osazení konzol Jednoduché vytvoření vnitřních a vnějších rohů Pro vytvoření rohů s PERI UP Easy není třeba žádných dodatečných sestav rámů (např. zdvojení). Na vnitřním rohu se dvě sestavy rámů jednoduše v rohu spojí horizontálou. Vnitřní rohové pole je pak možné zakrýt dvěma ocelovými podlahami. Pro vytvoření vnějších rohů stačí jediný rám, není potřeba žádné další příslušenství. Podlahy sousedících polí lešení se jednoduše namontují na horizontálu přilehlých polí. Půdorys vnějšího rohu s rámem Easy š = 67 cm Půdorys vnitřního rohu s rámem Easy š = 67 cm Standardní vytvoření vnitřního rohu: dvě sestavy rámů se jednoduše v rohu spojí horizontálou. Standardní vytvoření vnějšího rohu: jako podepření podlah slouží horizontála sousedního pole lešení - proto stačí jeden jediný rám. 16

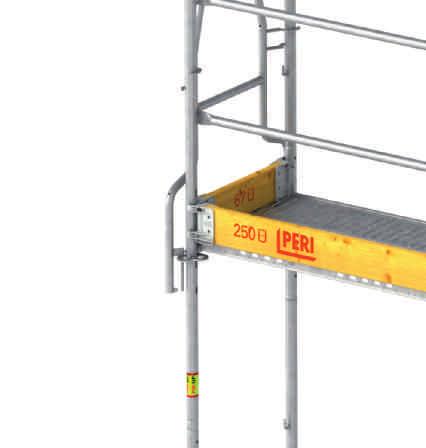

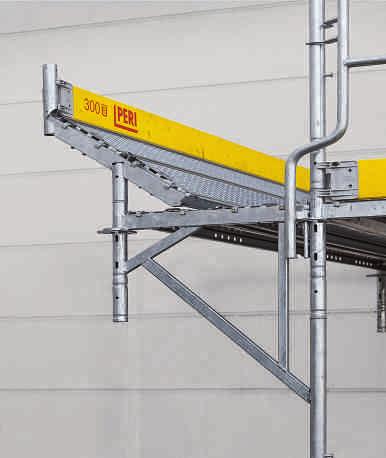

19 Standardní použití Rychlé připojení konzol Konzoly je možné rychle a bez nářadí připevnit přímo na integrovaný styčník lešení rámu Easy. Portfolio dílů obsahuje různé typy konzol tak, aby bylo možné pracovní plochu podle potřeby rozšířit nebo zmenšit. Systém PERI UP Easy disponuje konzolami šíře 25 cm, 33 cm, 67 cm a 100 cm pro následné osazení podlahami. Konzoly je možné použít pro ochranné stříšky nebo stěny. Konzola Easy pro šířku 25 cm a 33 cm se zavěsí na rám Easy s pomocí Gravity Lock do integrovaného styčníku lešení. Konzoly jsou k dispozici v šířkách 33 cm, 67 cm a 100 cm. Konzoly je možné rozšířit přidáním další konzoly. Konzoly je možné použít také pro ochranné stříšky nebo stěny. Připojí se bez spojovacích dílů na rámy a není vyžadováno žádné dodatečné podepření konzol. 17

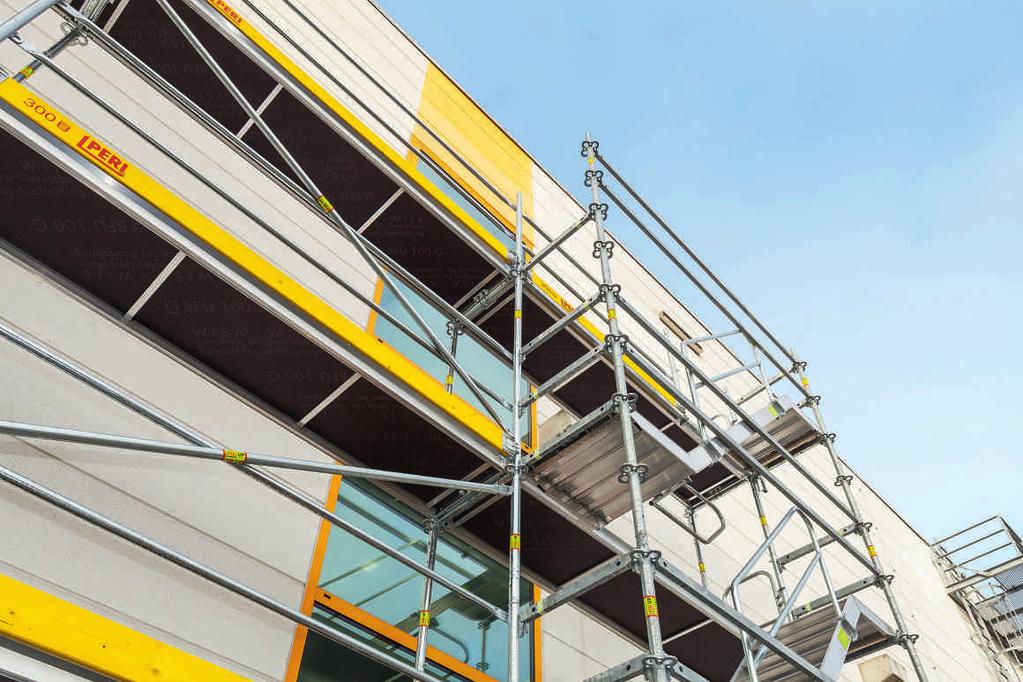

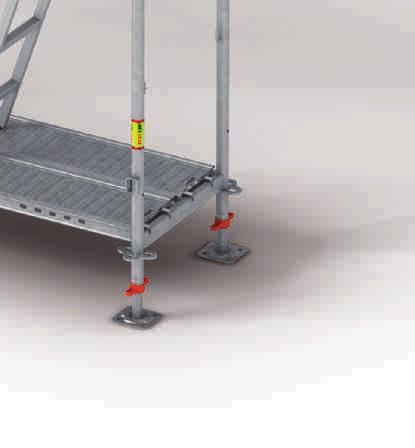

20 Standardní použití Vnější schodišťový výstup PERI UP Flex, kotvy PERI UP Easy, vnitřní diagonály Příklad schodiště PERI UP Flex umístěného vně konstrukce Přes styčník lešení na rámu Easy mohou být přímo osazena také schodiště PERI UP Flex. Horizontály modulového lešení PERI UP Flex mohou být zavěšeny přímo do rozet rámu Easy. Schodiště PERI UP Flex s šířkou 75 cm je tak možné připojit bez dodatečných sestav rámů nebo spojovacích dílů. Místo přechodu ze schodiště na lešení je plně zakryto, není třeba dodatečně zakrývat mezery. 18

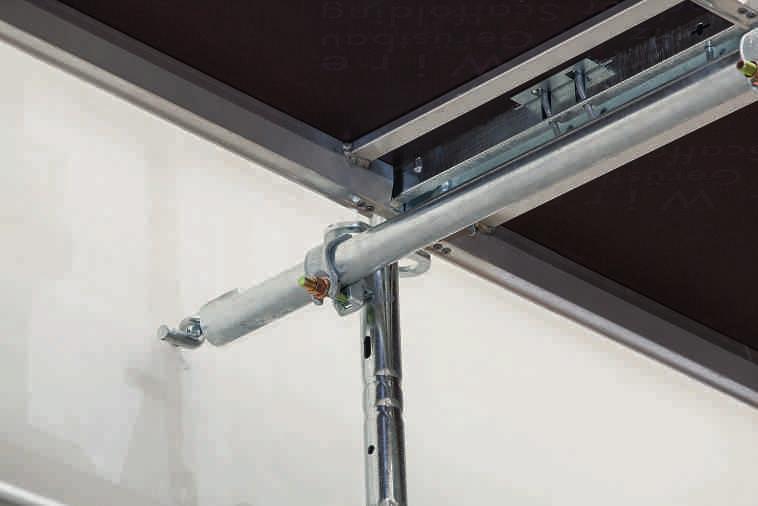

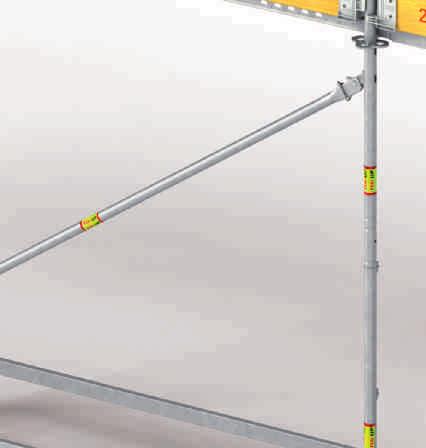

21 Standardní použití Kotvy PERI UP Easy Spojka kotvení Easy se jednoduše nasadí do svislého otvoru v rámu Easy nebo v konzole a otočením o 90 se zajistí. Spojku kotvení Easy je možné namontovat do všech svislých otvorů rámu rychle a bez použití nářadí. Pro umístění kotvy tak vznikají různé možnosti. Vnitřní diagonály Pro montáž vnitřních diagonál se používá držák pro uchycení diagonály. Držák diagonály se našroubuje na vnitřní sloupek a následně se provede montáž podélné diagonály. 19
