Montáž snímačů zatížení
|
|
|
- Jaromír Sedlák
- před 8 lety
- Počet zobrazení:
Transkript
1 Montáž snímačů zatížení
2 Zadávací podmínky , Slide 2

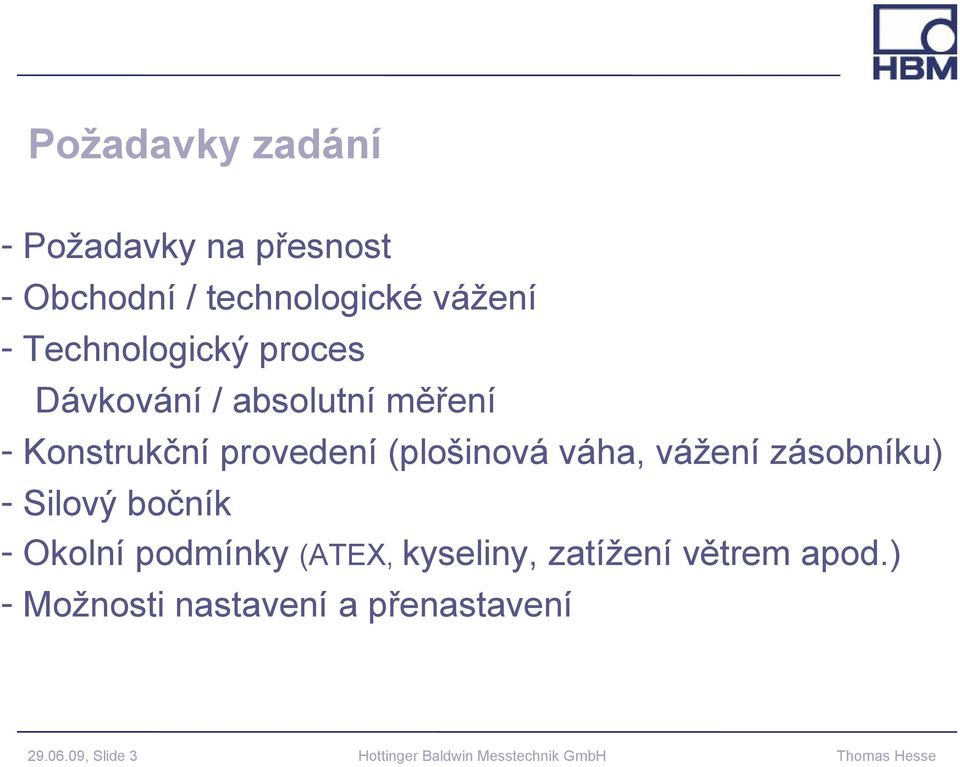

3 Požadavky zadání - Požadavky na přesnost - Obchodní / technologické vážení - Technologický proces Dávkování / absolutní měření - Konstrukční provedení (plošinová váha, vážení zásobníku) - Silový bočník - Okolní podmínky (ATEX, kyseliny, zatížení větrem apod.) - Možnosti nastavení a přenastavení , Slide 3

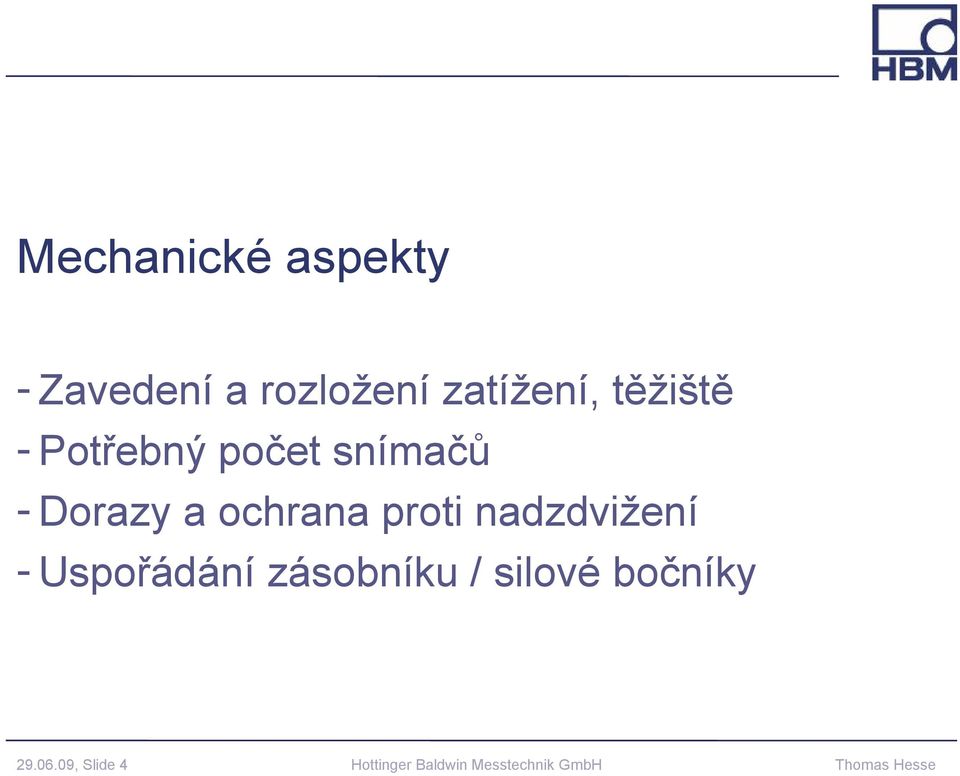

4 Mechanické aspekty - Zavedení a rozložení zatížení, těžiště - Potřebný počet snímačů - Dorazy a ochrana proti nadzdvižení - Uspořádání zásobníku / silové bočníky , Slide 4
5 Zavedení síly , Slide 5

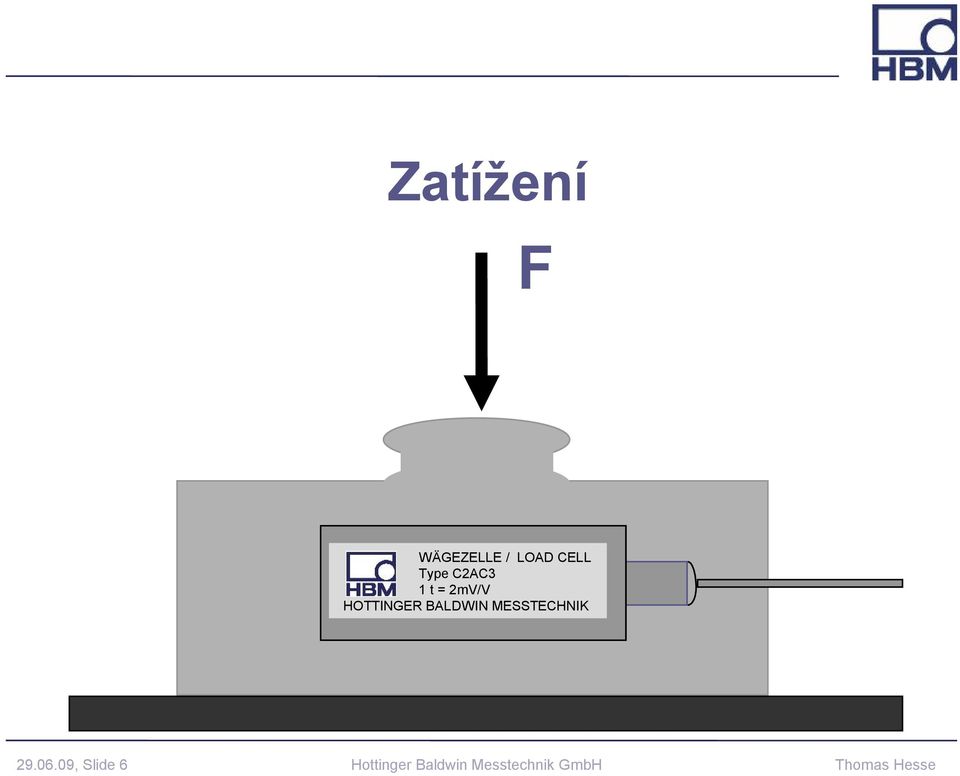

6 Zatížení F WÄGEZELLE / LOAD CELL Type C2AC3 1 t = 2mV/V HOTTINGER BALDWIN MESSTECHNIK , Slide 6
7 Zatížení F ~ Poškození snímače ~ Chyba měření WÄGEZELLE / LOAD CELL WÄGEZELLE / LOAD CELL Type C2AC3 Type C2AC3 1 t 1= t2mv/v = 2mV/V HOTTINGER BALDWIN MESSTECHNIK HOTTINGER BALDWIN MESSTECHNIK , Slide 7

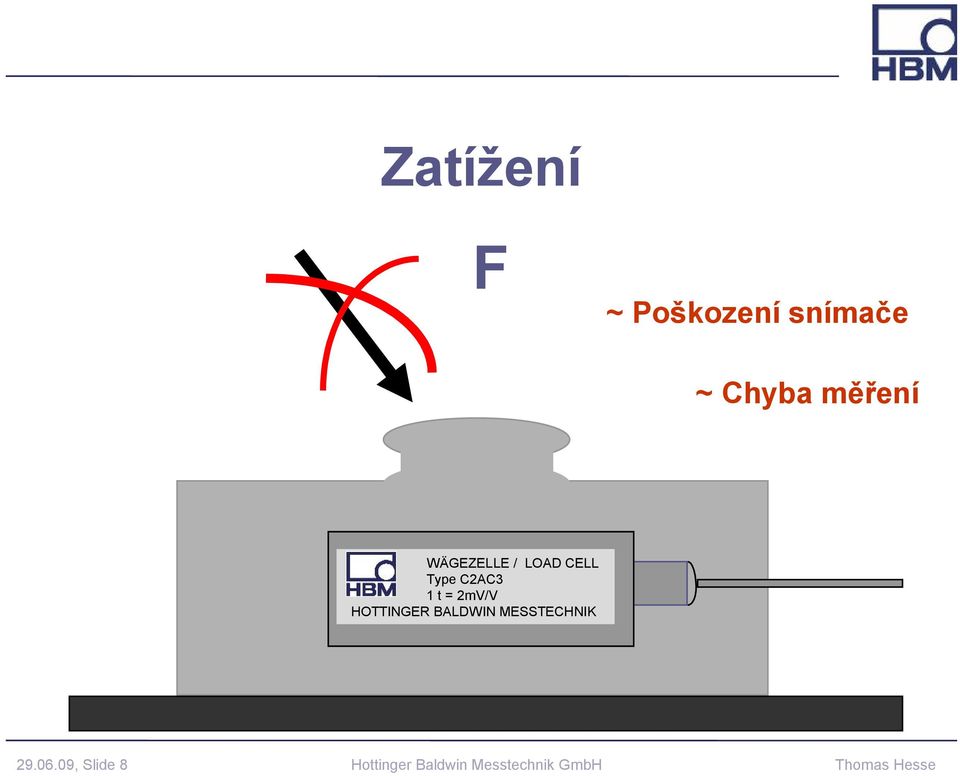

8 Zatížení F ~ Poškození snímače ~ Chyba měření WÄGEZELLE WÄGEZELLE/ /LOAD LOADCELL CELL Type C2AC3 Type C2AC3 11t = t =2mV/V 2mV/V HOTTINGER HOTTINGERBALDWIN BALDWINMESSTECHNIK MESSTECHNIK , Slide 8

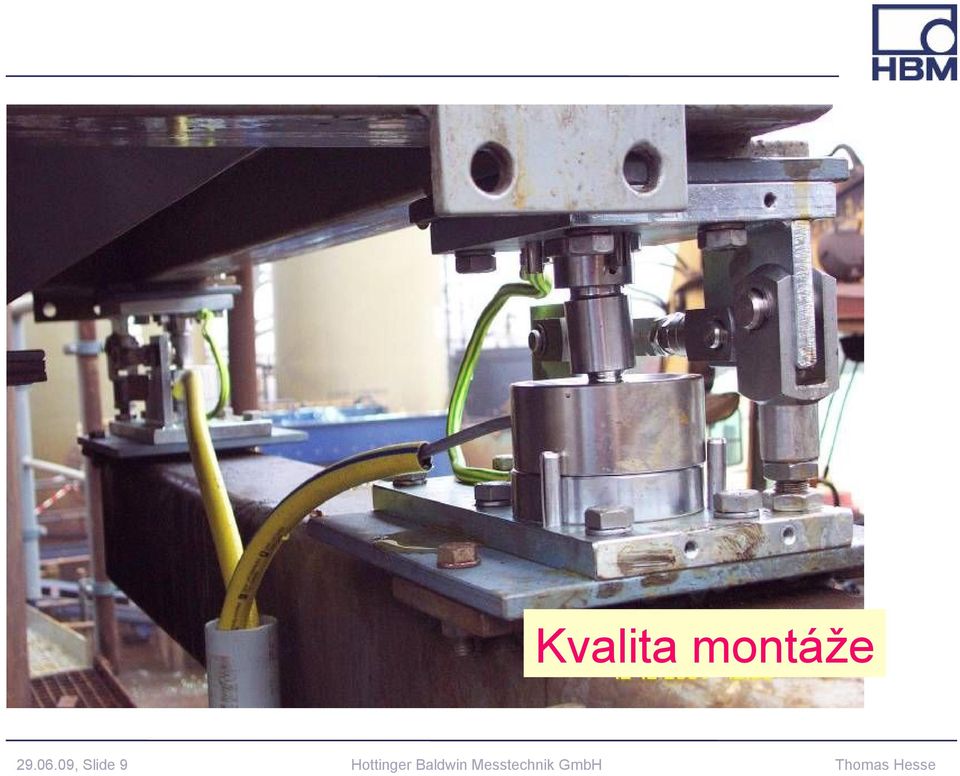

9 Kvalita montáže , Slide 9

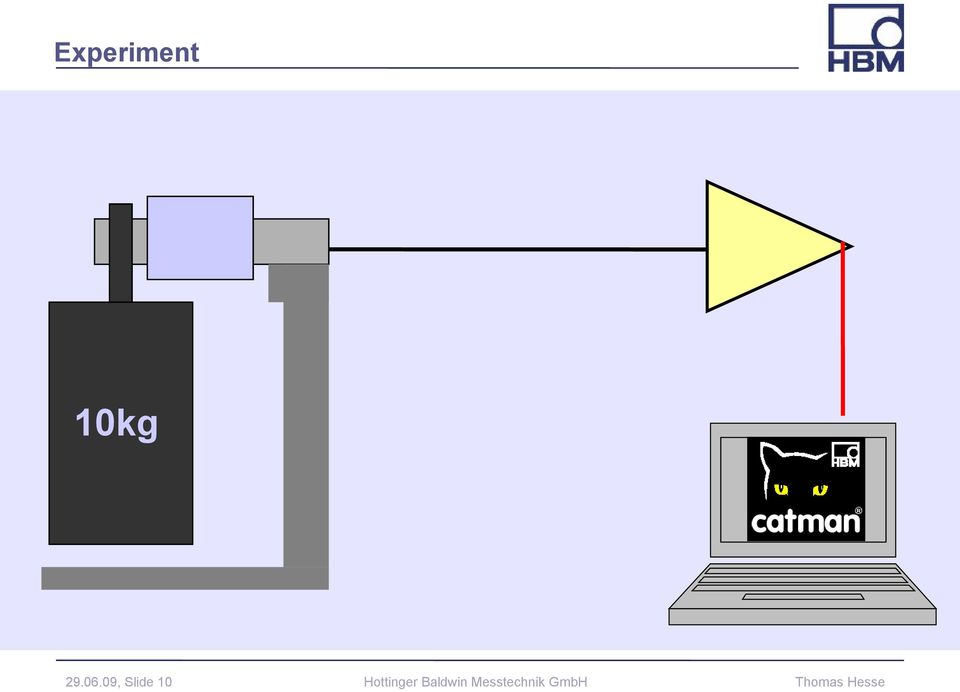

10 Experiment 10kg , Slide 10

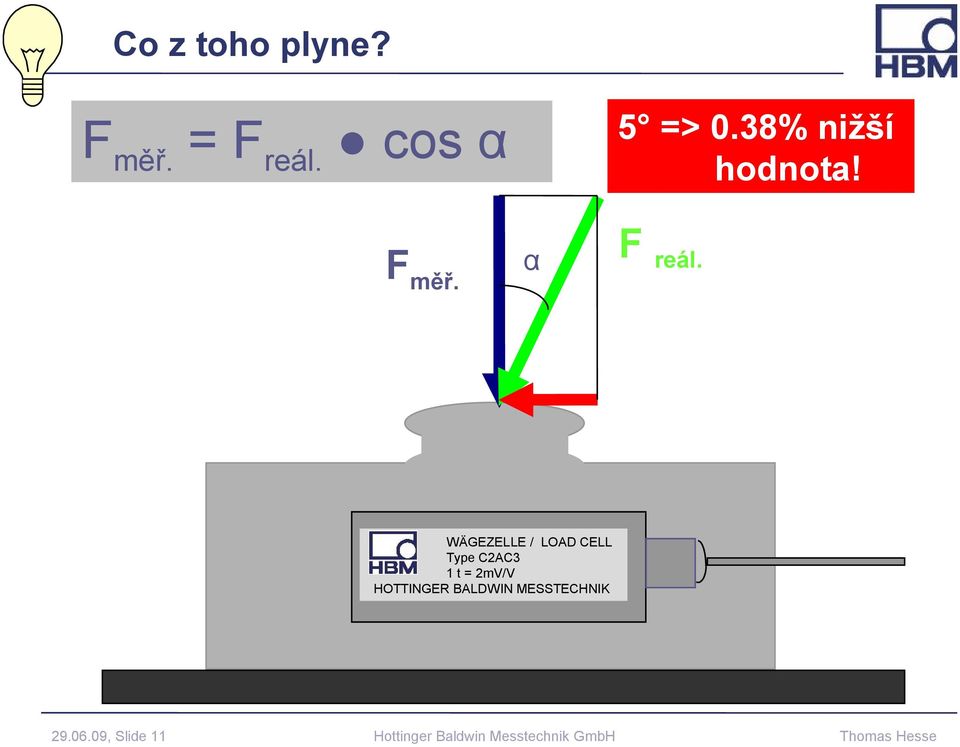

11 Co z toho plyne? 5 => 0.38% nižší hodnota! Fměř. = Freál. cos α Fměř. α F reál. WÄGEZELLE / LOAD CELL Type C2AC3 1 t = 2mV/V HOTTINGER BALDWIN MESSTECHNIK , Slide 11

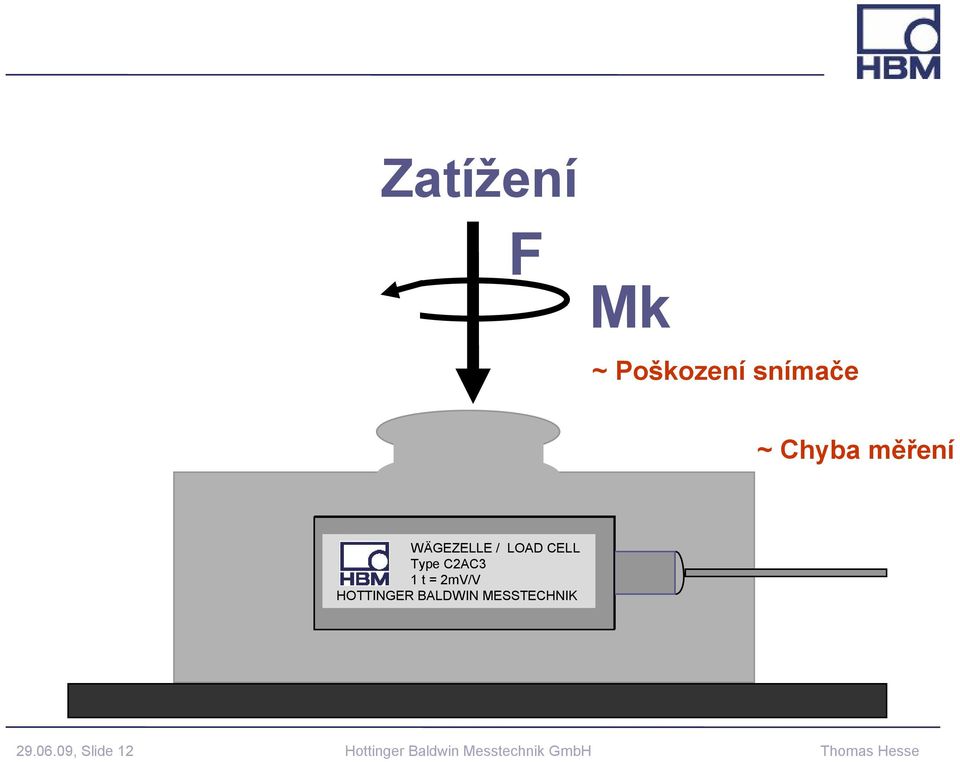

12 Zatížení F Mk ~ Poškození snímače ~ Chyba měření WÄGEZELLE / LOAD CELL Type C2AC3 1 t = 2mV/V HOTTINGER BALDWIN MESSTECHNIK , Slide 12

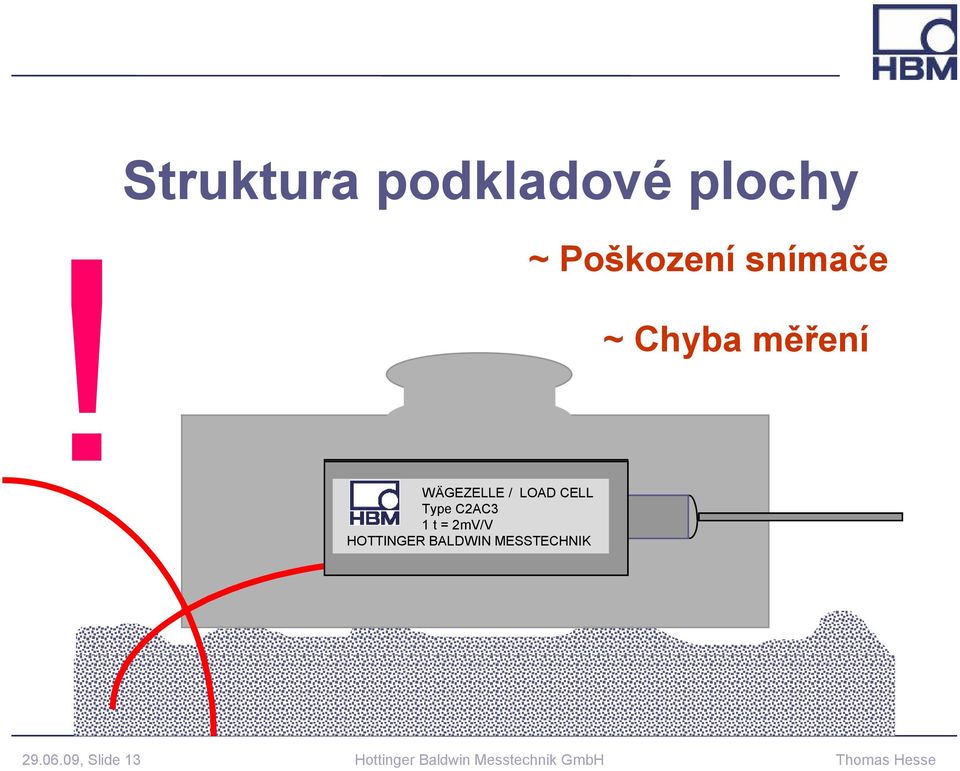

13 Struktura podkladové plochy! , Slide 13 ~ Poškození snímače ~ Chyba měření WÄGEZELLE / LOAD CELL Type C2AC3 1 t = 2mV/V HOTTINGER BALDWIN MESSTECHNIK

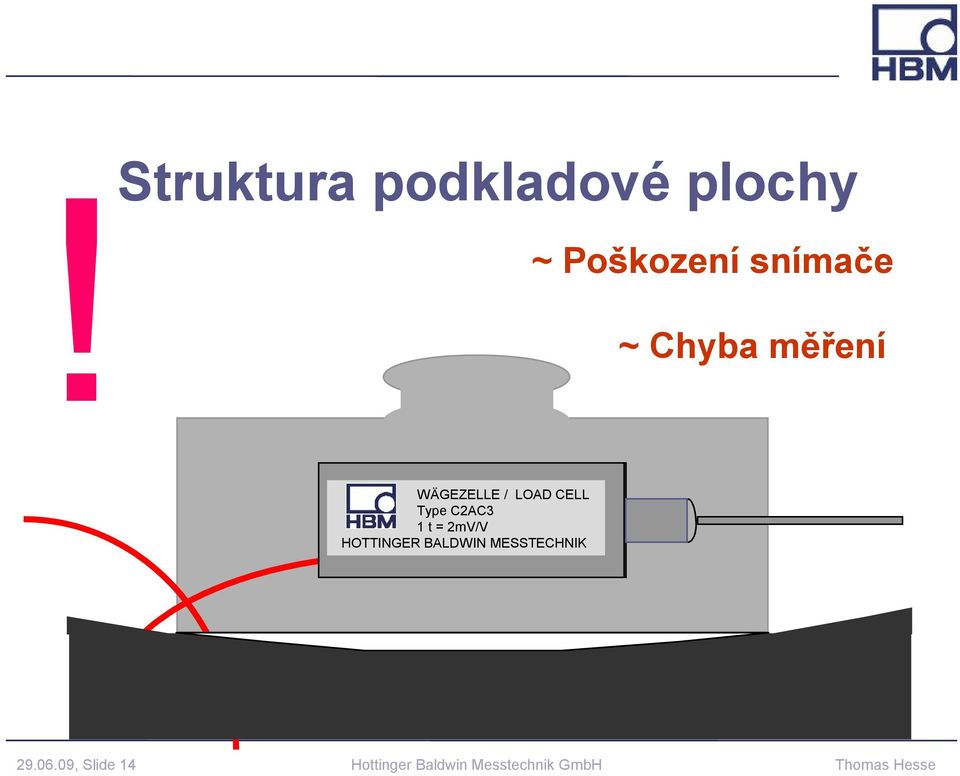

14 ! Struktura podkladové plochy ~ Poškození snímače ~ Chyba měření WÄGEZELLE WÄGEZELLE // LOAD LOAD CELL CELL Type Type C2AC3 C2AC3 11 tt == 2mV/V 2mV/V HOTTINGER HOTTINGER BALDWIN BALDWIN MESSTECHNIK MESSTECHNIK , Slide 14

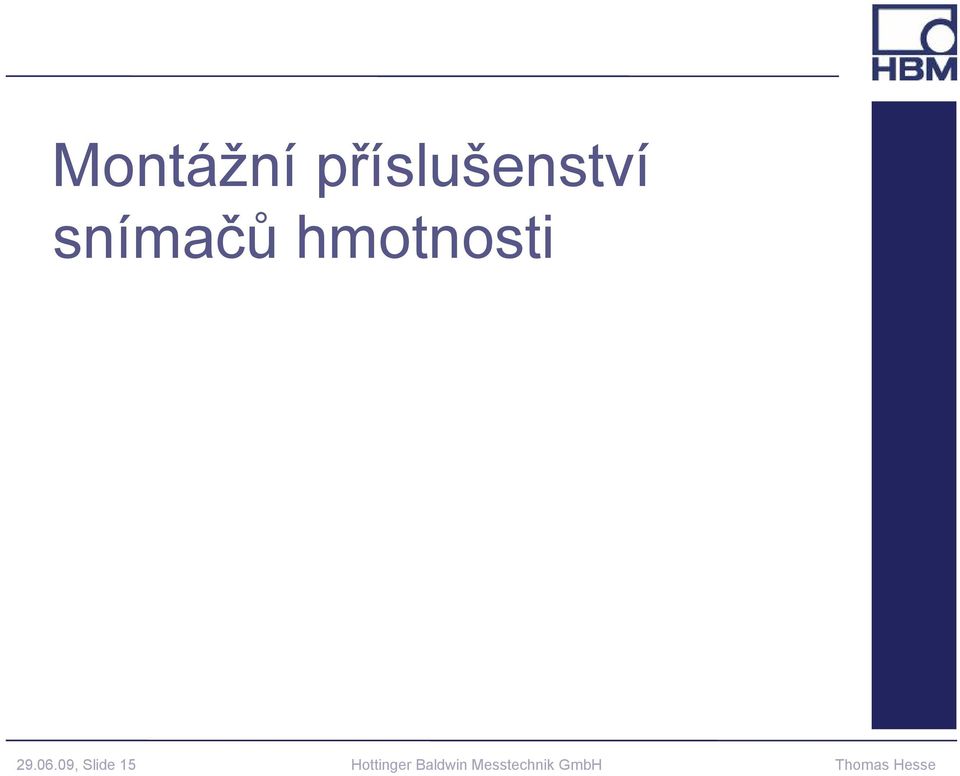

15 Montážní příslušenství snímačů hmotnosti , Slide 15

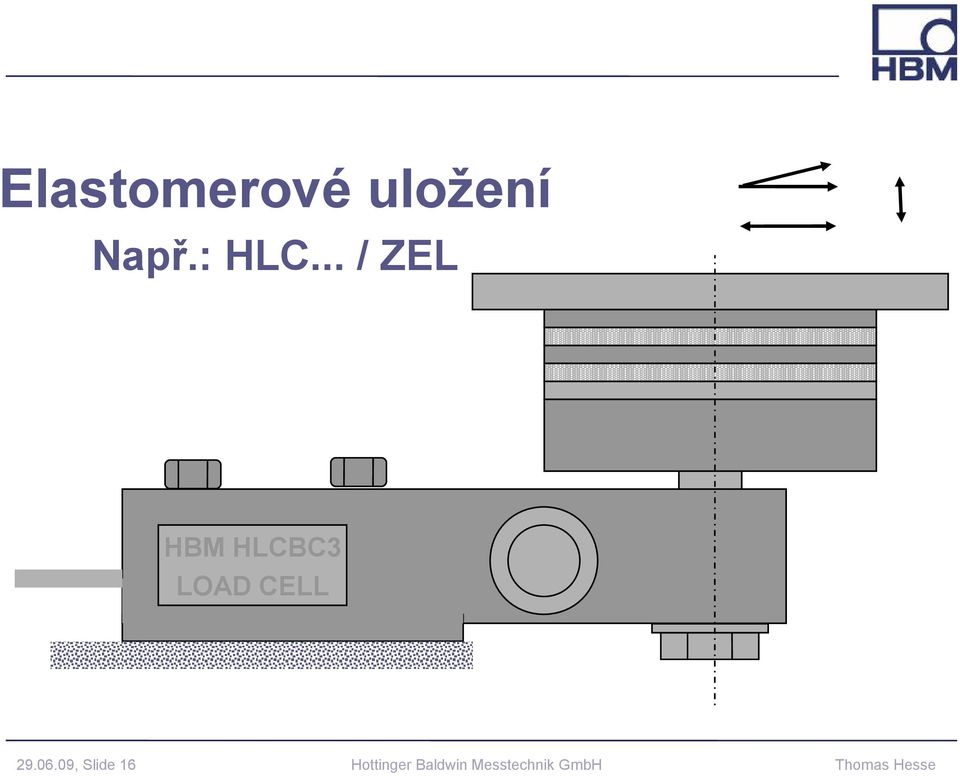

16 Elastomerové uložení Např.: HLC... / ZEL HBM HLCBC3 LOAD CELL , Slide 16

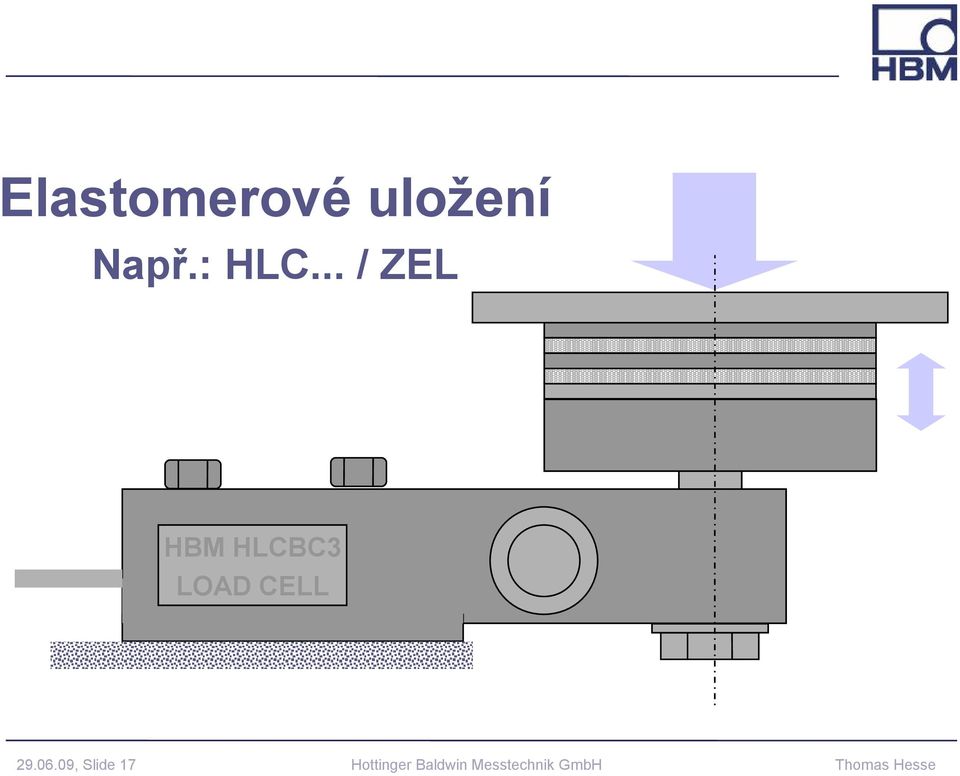

17 Elastomerové uložení Např.: HLC... / ZEL HBM HLCBC3 LOAD CELL , Slide 17

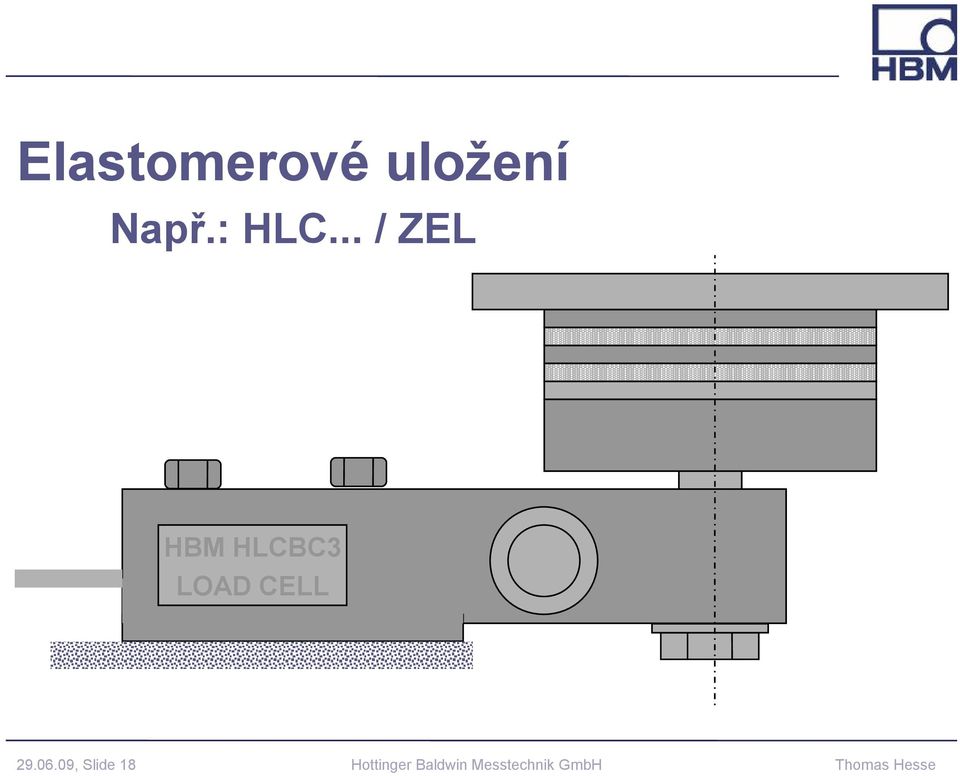

18 Elastomerové uložení Např.: HLC... / ZEL HBM HLCBC3 LOAD CELL , Slide 18

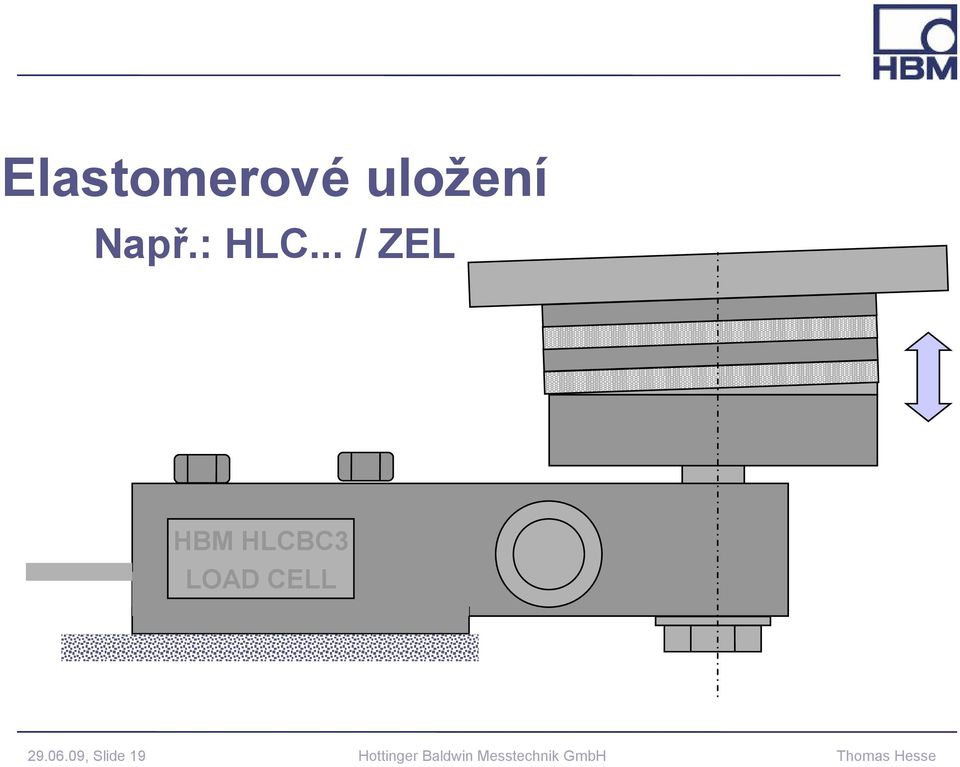

19 Elastomerové uložení Např.: HLC... / ZEL HBM HLCBC3 LOAD CELL , Slide 19

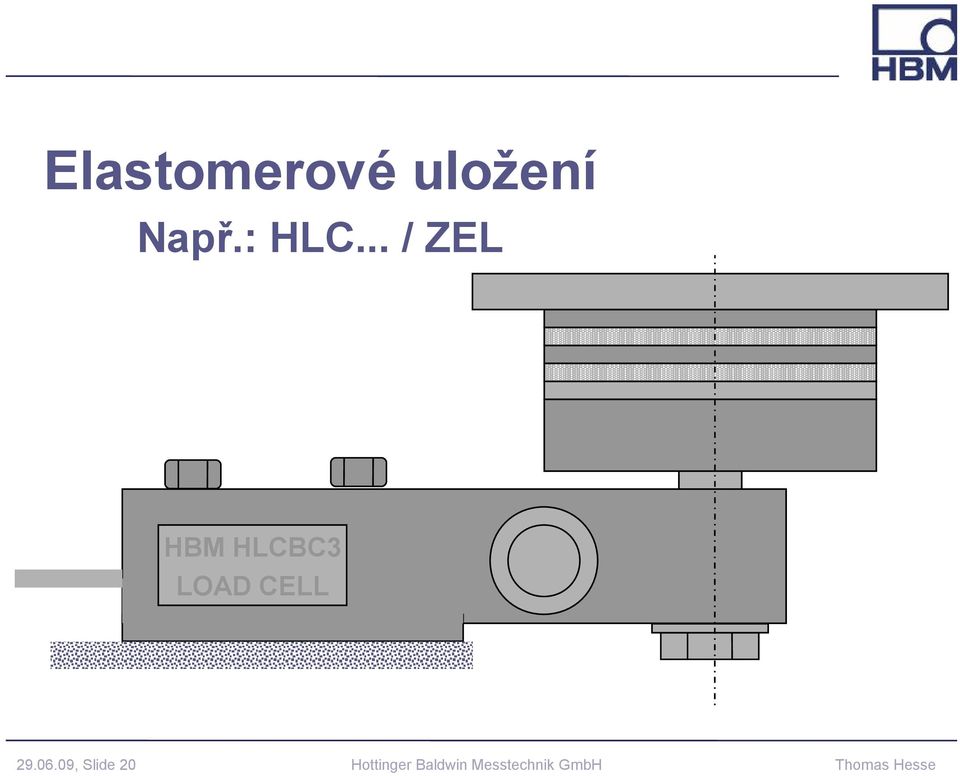

20 Elastomerové uložení Např.: HLC... / ZEL HBM HLCBC3 LOAD CELL , Slide 20
21 Elastomerové uložení Např.: HLC... / ZEL HBM HLCBC3 LOAD CELL , Slide 21
22 Snímač HBM Z7 s elastomerovým uložením , Slide 22
23 Příklad: Snímač RTN s elatomerem a kloboučkem pro zavedení síly , Slide 23
24 HBM HLCBC3 LOAD CELL Výkyvné uložení Např.: HLC... / ZFP , Slide 24
25 h Výkyvný člen a výkyvné uložení Např. Snímač C2A s členem ZPS , Slide 25
26 Příklad: Snímač RTN s výkyvným členem ZPL Samostředící uložení , Slide 26
27 , Slide 27
28 Příklad: Snímač C16 s uložením (horní/spodní) Středící síla Středící síla Samostředící snímač s uložením , Slide 28
29 h Samostředící snímač s uložením , Slide 29
30 Středící síla Příklad: Snímač C16 s uložením (horní/spodní) Středící síla Samostředící snímač s uložením , Slide 30
31 Příklad: Snímače C16 v mostové váze Samostředící snímač s uložením , Slide 31
32 Příklad: Snímače C16 v mostové váze Samostředící snímač s uložením , Slide 32
33 , Slide 33
34 Uložení kuželová miska/hrot Např.: Z6... / ZK , Slide 34
35 Zatěžovací ramena Např.: Z6 s ZRR , Slide 35
36 Výkyvná oka Např. Snímač RSC (tahové i tlakové zatížení) , Slide 36
37 Počet a dimenzování snímačů , Slide 37
38 Výběr vhodného počtu snímačů - Počet snímačů - Měřený rozsah / přesnost - Nominální zatížení, limitní zatížení, destruktivní zatížení - Teplotní a okolní podmínky - Instalační možnosti - Typ zatížení (tah / tlak) - Požadavky na krytí - Přetižitelnost , Slide 38
39 Parametry snímačů Jmenovité zatížení Jmenovitý rozsah Servisní zatížení Specifikované limity chyb jsou dodrženy Pracovní rozsah Limitní zatížení Destruktivní zatížení Specifikované limity chyb mohou být překročeny Maximální rozsah Specifikované limity chyb nejsou dodrženy ale nehrozí poškození snímače , Slide 39 Destruktivní rozsah Permanentní poškození snímače
40 Základní pravidlo Snímač lze používat pouze v jeho jmenovitém rozsahu!!!! , Slide 40
41 Parametry snímače Jmenovité zatížení Emax Limitní zatížení v % of Emax Destr. zatížení v % of Emax Max. povolené dynamické zatížení v % of Emax , Slide 41 Příklad: 20 t 150 % = 30 t 350 % = 70 t 70 % = 14 t
42 Parametry snímače Jmenovitý rozsah snímače uvedeného v katalogovém listu udává nominální váživost pouze jednoho snímače!!! Při použití více snímačů v jedné váze je maximální váživost váhy součtem jmenovitých rozsahů jednotlivých snímačů!!! Příklad: 3 snímače 1t = celková váživost 3t Citlivost 1 snímače 1t = 2mV/V Celkem 3t =2mV/V , Slide 42
43 Jmenovitý rozsah jednotlivých snímačů se odvozuje: Max. váživost (Net) + Tára = max. váha (Gross) Max. váha / 3* = jmenovitý rozsah snímače (* i v případě použití 4 snímačů staticky neurčité uložení) Net = max. váha materiálu Tára = hmotnost prázného zásobníku a příslušenství zatěžující snímače (mrtvá váha) Příklad: Zásobník - 3 nebo 4 nohy , Slide 43
44 Příklad pro stanovení jmen. rozsahu snímače: Tára: Max. Net: Max. Gross: 12t 45t 57t St ati Zásobník uložený na 3 bodech: 57t : 3 = 19t ck yu rč it é! Jmenovitý rozsah snímače: 20t , Slide 44
45 Příklad pro stanovení jmen. rozsahu snímače: Tára: Max. Net: Max. Gross: 12t 45t 57t St at ick yn eu rč it Zásobník uložený na 4 bodech: 57t: 3 =19t (extrémní případ 60t : 2!) Nominální váživost 1 snímače : , Slide 45 20t é! 30t (!)
46 Extrémní případ: Celkové zatížení distibuováno pouze na 2 snímače Zatížený snímač Nezatížený snímač Těžiště Vyskytuje se pouze u extrémně tuhých konstrukcí , Slide 46
47 Pevné a kyvné podpěry jako cenově dostupná náhrada snímačů , Slide 47
48 Těžiště Použití Pevných podpěr , Slide 48
49 Příklad: Pevná podpěra , Slide 49 Kyvná podpěra
50 Příklad: Jednoduchá ochrana , Slide 50
51 Např. Snímač C16 Svislý zásobník: 2 podpěry + 1 snímač s příčnou kompenzací , Slide 51
52 Posun těžiště S1 S1 S2 S2 Vodorovný zásobník 2 podpěry + 1 snímač , Slide 52
53 Rozložení zatížení: 1 snímač + 2 podpěry Doporučení (není nutno dodržet) 1/2b Pozor! (Tára+NET) / 3 =Nominální váživost snímače Těžiště , Slide 53 b 1/3l l Pevná nebo kyvná podpěra Snímač
54 Snímače v každém opěrném bodu , Slide 54
55 Podmínka "Snímač v každém opěrném bodu" když: - se mění poloha těžiště ve vodorovné rovině - jsou požadavky na přesnost vysoké , Slide 55
56 Poloha těžiště měnící se ve vodorovné rovině Materiál 1 Těžiště 1 S1 Materiál 2 Nakloněné dno zásobníku , Slide 56 S2 Těžiště 2
57 Experiment Nakloněné dno zásobníku , Slide 57
58 Poloha těžiště měnící se ve vodorovné rovině Snímače pod každým opěrným bodem , Slide 58
59 Ochrana símače proti přetížení , Slide 59
60 V dynamických plnících, vážicích procesech i některých průmyslových procesech se mohou vyskytovat maxima výrazně převyšující očekávané statické hodnoty zatížení Nutno zohlednit při volbě rozsahu snímačů i při návrhu mechanické konstrukce! , Slide 60
61 Ber v úvahu přídavné zatížení! Nominální zatížení kg Čas t Dynamická zátěž Max. brutto: 3 Snímače zatížení , Slide 61
62 Experiment dynamické děje při vážení , Slide 62
63 Co z toho plyne? Díky posunům polohy těžiště může většina zátěže občas působit jen na jeden snímač , Slide 63
64 Impulzní zátěž Fi>>Fdovolená! s = zdvih WÄGEZELLE / LOAD CELL Type C2AC3 1 t = 2mV/V HOTTINGER BALDWIN MESSTECHNIK Nevratná změna měrného tělesa snímače , Slide 64
65 Experiment Impulzní síla , Slide 65
66 Co z toho plyne? Impulz síly při kladení závaží může být podstatně vyšší, než statická gravitační síla daná hmotností 2m g h F= s F = Impulzní síla m = hmotnost g = gravitační zrychlení h = výška pádu s = brzdná dráha (deformace snímače) , Slide 66
67 Silně přetížený snímač , Slide 67
68 Ochrana proti přetížení Předimenzování - Výběr vyššího rozsahu snímače (... zhoršení rozlišení) Mechanická ochrana - Mechanické omezení zdvihu - Tlumení impulzů síly např. elastomery nebo pružinami , Slide 68
69 Ochrana omezením zdvihu F mechanický doraz Dorazový šroub s jemným závitem snímač HBM Z6 Návrh ochrany Nominální zdvih Mech. doraz , Slide 69
70 Ochrana proti přetížení F Návrh ochrany snímače C2 předepnutá pružina Mechanický doraz Snímač C , Slide 70
71 Ochrana proti přetížení Zajištění vážicího systému při dopravě Pokud možno, nahraď snímače během transportu mechanickými náhradami, nebo zajisti váženou část např. šrouby paralelně ke snímači (mech. bočník) , Slide 71
72 Vymezení zdvihu kontejneru (váhy) , Slide 72
73 Dorazy Vodorovný pohyb, který je umožněn vestavnými pomůckami (nebo pohybem samotných snímačů) je vymezen. např.: Úhlové dorazy Gumové nárazníky , Slide 73
74 Vodorovné vymezovací prvky Vodorovný vymezovací prvek brání v jednom směru horizotálnímu pohybu vážené sestavy. Samozřejmě nesmí omezovat pohyb vážené sestavy ve svislém směru (tvořit silový bočník) Důležité (povinné) obzvláště pro kontejnery s mícháním umístěné na kyvných nástavcích apod , Slide 74
75 Vodorovné vymezovací prvky : lano tyč plochá tyč závitová tyč táhlo opatřené oky s naklápěcím čepem , Slide 75
76 vysokozdviž. vozík Ochrana proti zdvižení nutná! , Slide 76
77 vítr Ochrana proti zdvižení nutná! , Slide 77
78 Ochrana proti zdvižení , Slide 78
79 Příklady konstrukce systému vážení zásobníků , Slide 79
80 Vysoké válcové silo , Slide 80
81 snímače C16 Zásobník na čtyřech snímačích (1) , Slide 81
82 zásobník na čtyřech snímačích (2) , Slide 82
83 snímač U2A se svislým táhlem tyč se závity užita jako ochrana proti pádu Zavěšený zásobník (2 nebo 3 snímače) , Slide 83
84 snímač U2A / RSC s doporučenými oky tyč se závity užita jako ochrana proti pádu vymezovací tyč Zásobní zavěšený na jednom snímači , Slide 84
85 Snímače zatížení / poznámky k montáži Zásobní zavěšený na dvou snímačích s ochranou proti pádu a vymezovací tyčí , Slide 85
86 Snímače s pomůckami (schematicky) Těsnění Zásobník s patkami na snímačích , Slide 86
87 Vestavné bloky (moduly) , Slide 87
88 S vestavný modul S vestavný modul Užití vestavných modulů , Slide 88
89 Z6 C2A C16 C16 snímače zatížení HBM s vestavnými moduly (výběr) , Slide 89 C16
90 snímače zatížení HBM s vestavnými moduly (výběr) , Slide 90
91 Výhody vestavných modulů Prefabrikované jednoduchá instalace Obsahují perfektně přizpůsobené vestavné prvky např. vymezovací táhla, dorazy, ochranu prti zdvižení, zemnicí kabely, atd. (Pozor: ne všechny moduly obsahují všechny jmenované prvky) Bezúdržbové Některé obsahují ochranu proti přetížení , Slide 91
92 Ochrana proti zdvižení vymezovací táhlo horní a spodní nástavec ochrana pro transport snímač HBM C16 s kompletním vestavným modulem a ochranou proti zdvižení , Slide 92
93 vastavný modul HBM se snímači RTN , Slide 93
94 HLC/MLB...vestavný blok pro kontejnery (220kg 4.4t) Z6B/ML...vestavný blok pro kontejnery (50 500kg) , Slide 94
95 200t C16 vestavný modul C16/MSL60T , Slide 95
96 Z6 - Vestavný modul , Slide 96
97 Příklad montáže bloků s vymezovacími táhly 3x1200 blok s táhlem , Slide 97
98 Příklad montáže bloků s vymezovacími táhly 4x90 0! Jeden snímač bez táhla! blok s táhlem , Slide 98
99 Příklad montáže bloků s vymezovacími táhly 2a a blok s táhlem , Slide 99
100 Příklad montáže bloků s vymezovacími táhly jeden blok bez táhla! blok s táhlem , Slide 100
101 Vestavný blok s C2A s vymezovacím táhlem, ochranou proti zdvižení, zemnicím kabelem, samostředicím výkyvným nástavcem , Slide 101
102 Vestavný modul s C2A (Schering Berlin) , Slide 102
103 vestavný blok se snímačem Z6 s vymezovací tyčí, s ochranou proti přetížení, výkyvným nástavcem , Slide 103
104 Poznámky k minimalizaci chyb a k ochraně vážicího systému , Slide 104
105 Teplotní zatížení Tepelné záření (jednostranně) F Teplotní gradient ( např. změna o 30K v několika minutách) WÄGEZELLE / LOAD CELL Type C2AC3 1 t = 2mV/V HOTTINGER BALDWIN MESSTECHNIK , Slide 105
106 ! , Slide 106 Mechanické "zkraty" (bočníky) ~ Chyba!
107 silový bočník , Slide 107
108 Mechanický kompenzátor (vlnovec) Dlouhá vodorovná trubka Elastická spojka , Slide 108
109 Kompenzace a vyrovnání tlaků - problém s tlakovanými nádržemi Pexterní Přetlak: např. v chemických procesech Pinterní , Slide 109 Podtlak: např. při odpouštění materiálu ze zásobníku
110 Způsobí: každý svislý kus trubky (vedení) vytváří sílu F=p A (A=plocha průřezu trubkou). každý vodorovný kus trubky (vedení) vytváří krut okolo těžiště nádoby Možnosti kompenzace Měřit vnější i vnitřní tlak a kompenzovat vliv rozdílu na údaj váhy * Přivedením známého přírůstku tlaku je možno zjistit vliv tlaku na údaj váhy * Drechsel / Vetter "Wäge-, Abfüll- u. Verpackungsprozesse" P. 277 ff , Slide 110
111 Fv Kompenzátory Av Ah M Fh Těžiště Pinterní , Slide 111 Pexternní
112 Příklad: Tabulka chyb údaje váhy v závislosti na tlaku Zdroj: Drechsel, Vetter "Wäge-, Abfüll- und Verpackungsprozesse" , Slide 112
113 Systémy umístěné venku vlivy větru, sněhu, vody , Slide 113
114 F Měřicí chyba způsobená falešnou zátěží - Zatížení větrem Ochrana proti zvižení nutná! , Slide 114
115 d Přídavné zatížení Odlehčení Fw h b=h/2 A FzA B a FzB a bývá menší než d , Slide 115
116 a FA3 a = 0.75d Fw1 Fw2 FA1 a2 FA2 FA1 FA4 Fw1 FA2 FW1: a1 = 0.707d FW2: a2 = d Fw 2 Výpočet odlehčení , Slide 116 FA3 a1
117 msupp. m =m+m supp. Zohlednění přídavné zátěže: sněhem ledem nahromaděnou vodou , Slide 117
118 1 - Konstrukční opatření 2 - Elektronické Elektronika akceptuje jen změny větší, než stanovený limit, menší změny resetuje kg ČAS , Slide 118
119 Ekonomická řešení ve vážicí tecnologii: varianty a omezení , Slide 119
120 Snímač prodloužení Ber v úvahu (!): Teplotní vlivy Rozlišení Poloha těžiště Instalace Kalibrace Připojení Výměna Stěny, nebo podpěry zásobníku jako měrný element (většinou tepelně neupravená ocel, různá a neznámá síla stěny, atd.) , Slide 120
121 Příklad: snímač HBM SLB 700 může snímat deformaci podpěr v závislosti na váze náplně zásobníku , Slide 121
122 HBM Příklad: tenzometrický plný most HBM SG VY11 může snímat deformaci podpěr (pláště) v závislosti na váze náplně zásobníku , Slide 122
123 Snímač zatížení, nebo snímač přetvoření? Snímače zatížení Snímače přetvoření -vysoké rozlišení -jednoduchá náhrada -interní kompenzace vedlejších vlivů -Standardní výstupní signál -Přesnost je závislá na vlastnostech konstrukce, na které měříme -Při výměně nutno překalibrovat -Malý odstup signálu od rušivých signálů - Ekonomicky přístupnější?? Souhr: Snímače přetvoření by měly být užity jen v systémech, kde není z nějakého důvodu možno užít snímače zatížení (např. kde není možné nádobu zdvihnout atd.) , Slide 123
124 Im Tiefen See 45 D Darmstadt, Germany hbm academy Tel / Díky za pozornost , Slide 124 Thomas.hesse@hbm.com
