1 Alternetivo s.r.o. Školení vláknová optika JARO 2014 část 3. optické kabely - konstrukční prvky - různé použití - druhy plášťů a jejich výhody

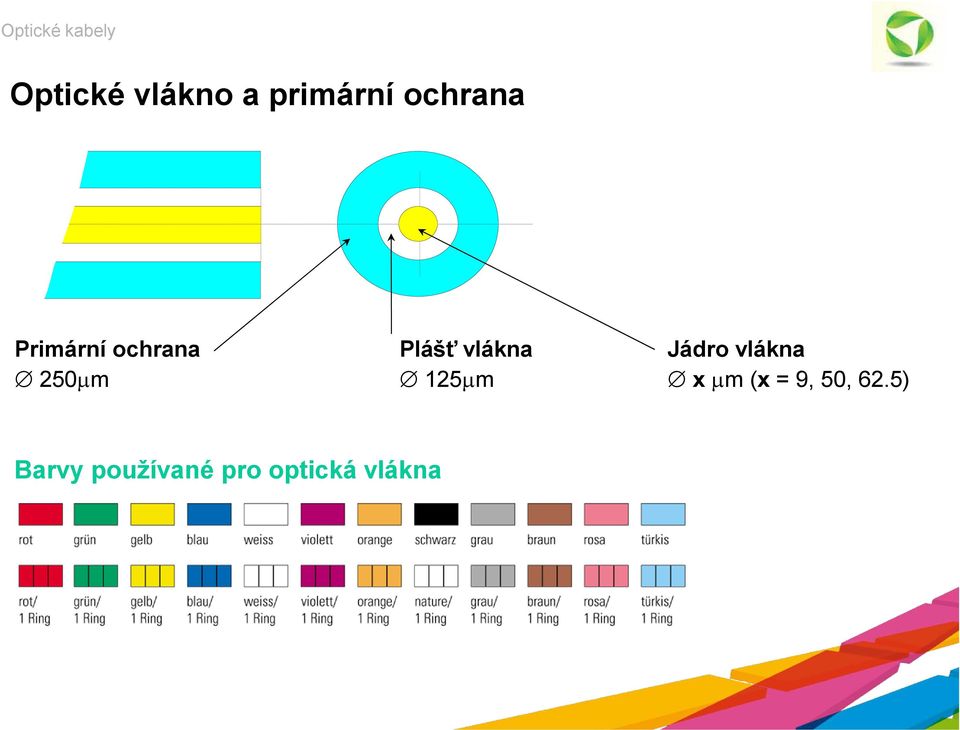

2 Optické vlákno a primární ochrana Primární ochrana 250µm Plášť vlákna 125µm Jádro vlákna xµm (x = 9, 50, 62.5) Barvy používané pro optická vlákna

3 Konstrukce optického kabelu podle prostředí samotné vlákno je poměrně křehké, proto jej chráníme pomocí přídavných ochranných vrstev optický kabel. volba tloušťky a typu této ochrany odpovídá prostředí, ve kterém chceme optický kabel použít. Vnitřní / Indoor -žlaby - rošty - husí krky - zdvojené podlahy -stoupačky Venkovní / Outdoor - chráničky - žlaby - rošty - zemní vedení - zavěšení

4 Konstrukce optického kabelu Vlákno Primární ochrana Sekundární ochrana Tahové prvky Armování Ochrana proti vodě (gel a bobt. pásky) Párací lanko Plášť

5 Materiál pláště LSZH, ULSZH nebo PE Srovnání parametrů LSZH PE Pevnost v tahu Flexibilita Odolnost proti vlhkosti UV stabilita Odolnost proti oděru Další používané materiály: plášť - NYLON, PU tahové prvky FRP, kevlar/aramid armování ocel, skelná vlákna, keramika Standardy LSZH ULSZH IEC IEC jeden kabel Hořlavost IEC IEC svazek kabelů Kouřivost IEC1034 IEC 1034 Tvorba plynů na bázi Cl IEC IEC Toxicita NES 713 NES 713

6 Hlavní konstrukční typy optických kabelů Optické jádro Obal Primární ochrana Vzduchová mezera Sekundární ochrana 900um 0.25 mm 0.9 mm 0.9 mm Optické vlákno s primární ochranou 250um Tight Tube/ Mini-Break-Out (těsná sek. ochrana) Easy stripp. / Mini-Break-Out (volná sek. ochrana) Ribbon až 24 vláken (páskové)

7 Optické kabely konstrukce vnitřní kabely - pro propojovací (patch) kabely Optické jádro Obal Primární ochrana Silový prvek (Aramidová příze) Vnější plášť (PVC, LSOH) Tight Tube Průměr 1,8 nebo 2,8mm 2x Tight Tube Průměr 2x1,8 nebo 2x2,8mm

8 Optické kabely konstrukce Optické jádro Obal Primární ochrana Gel (zabraňuje průniku vody) Loose tube trubička (PE, PA) Vícevláknový loose-tube prvek - výroba kabelů do 12 vláken v trubičce

9 Optické kabely konstrukce Optické jádro Obal Primární ochrana Gel (zabraňuje průniku vody) Loose tube trubička (PE, PA) Vnější kabel. plášť (PE, PA, LSOH) Central loose-tube kabely do 12 vláken v trubičce

10 Optické kabely konstrukce Optické jádro Obal Primární ochrana Gel (zabraňuje průniku vody) Silový prvek (Aramidová příze) Loose Tube prvky Vnější plášť (PE) (ohnivzdorné, UV odolné) Multi loose tube kabely - pro páteřní spoje (plněný gelem) Do 120 vláken v kabelu

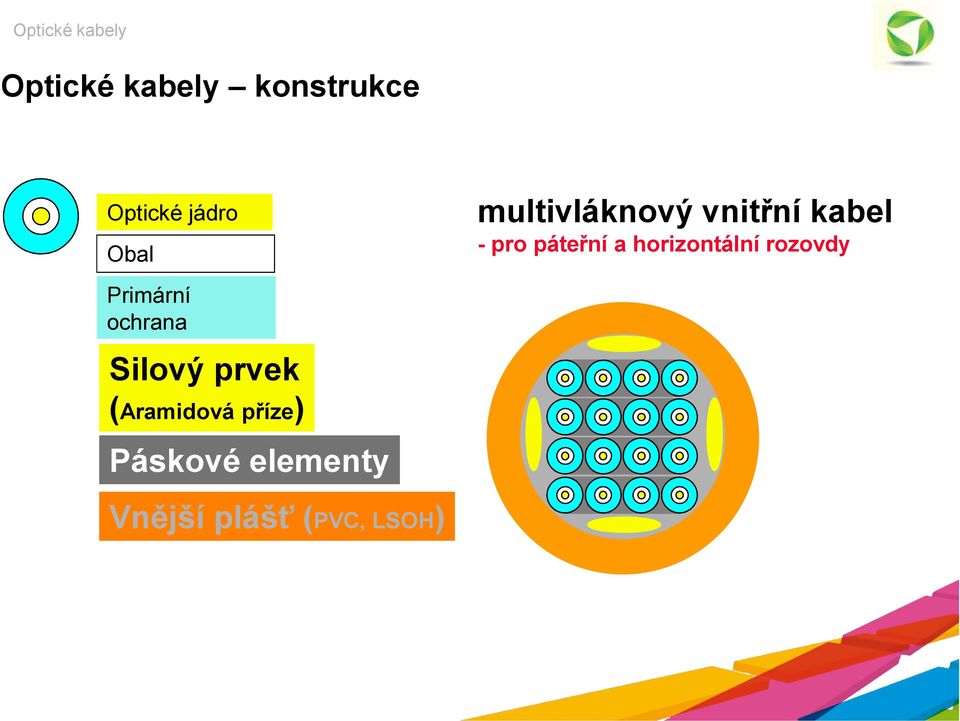

11 Optické kabely konstrukce Optické jádro Obal Primární ochrana Silový prvek (Aramidová příze) Páskové elementy Vnější plášť (PVC, LSOH) multivláknový vnitřní kabel - pro páteřní a horizontální rozovdy

12 Přenos dat přes optické spoje Optické jádro Obal Primární ochrana Multivláknové venkovní kabely pro páteřní spoje (s gelem) Gel (zabraňuje průniku vody) Silový prvek (Aramidová příze) Vnější plášť (PE) (ohnivzdorné, UV odolné) Páskové elementy

13 Optické kabely konstrukce Optické jádro Obal Primární ochrana Gel (zabraňuje průniku vody) Silový prvek (Aramidová příze) Páskové elementy Silový prvek (ocel) Vnější plášť (PE) (ohnivzdorné, UV odolné) multivláknové venkovní kabely - pro páteřní spoje (s gelem) do 180 vláken v kabelu

14 Alternetivo s.r.o. přední dodavatel optických kabelů do ČR a SR Alternetivo s.r.o. - vlastní sklad kabelů v ČR - více než 800km různých kabelů skladem - přímá distribuce od výrobce bez meziskladů - nejnižší ceny na trhu

15 Vláknové svazky LS-CABLE - pro zafukování 4,8 nebo 12 SM G652D vláken v kabelu suché provedení s vlákny 250um barevně rozlišená vlákna pro snažší identifikaci určeno hlavně pro vnitřní rozvody velmi malé rozměry svazků (1,7 až 2,5mm) - malé rozměry cívek zjednodušují související logistiku - nízké ceny

16 Optické kabely AKSH DROP AIRBLOWN - drop-kabel pro zafouknutí do mikrotrubiček 2, 4 či 12 SM G652D či G657A vláken v kabelu 2, 4 či 12 SM G652D či G657A vláken v kabelu gelové provedení (gel je nestékavý) vhodné pro zafukování do trubiček 3,5mm barevně rozlišená vlákna pro snažší identifikaci Nylonový plášť pro snadnější zafukování velmi malé rozměry kabelů (1,7 až 2,5mm) - dostupný kompletní sortiment trubiček a příslušenství - velmi příznivé ceny

17 Univerzální instalační DROP 2X31 LSOH - drop kabel pro zatahování a volnou pokládku 2 vlákna SM G657A vláken v kabelu suché provedení s vlákny 250um barevně rozlišená vlákna pro snažší identifikaci OUTDOOR i INDOOR (bílý + LSOH) použití - vysoká odolnost proti rozmáčknutí (crush resistance) dostupné související příslušenství konektory, kabelové spojky atd. - malé rozměry cívek zjednodušují související logistiku - Nejnižší možná cena

18 Optické kabely SAMSUNG a LS CABLE ANTIRODENT - drop kabel pro přímé položení do země (do písku) až 12 SM G657.A vláken v kabelu dostupné i s MM vlákny zemní, ale dielektrické -> nemusí se zemnit gelové loose tube provedení velká vrstva skelných vláken ochrana proti tlaku a hlodavcům barevně rozlišená vlákna, PE plášť odolný vůči UV záření robustní, ale snadno stahovatelný PE plášť odolný vůči UV malý průměr kabelů minimální povolený poloměr ohybu - při instalaci 10x vnější průměr kabelu - při provozu a skladování 15x vnější průměr kabelu

19 Optické kabely armované SAMSUNG SJSA - pro instalaci přímo do země až 432 vláken v kabelu osvědčená technologie loose tube pro nejlepší parametry přenosu vysoce odolné v tahu primárně k instalaci do země odolné vůči hlodavcům odolné vůči pronikání vody barevně rozlišená vlákna a trubičky pro snazší identifikaci plášť odolný vůči UV záření robustní, ale snadno stahovatelný plášť z MDPE malý průměr kabelů (vzhledem k množství vláken) mechanická ochrana ocelovou páskou proti poškození minimální povolený poloměr ohybu -při instalaci 10x vnější průměr kabelu -při provozu a skladování 15x vnější průměr kabelu rozsah povolených teplot -při instalaci -20 až 70 C -při provozu a skladování -40 až 70 C

20 Optické kabely SAMSUNG MIKRO - pro zatáhnutí či zafouknutí do mikrotrubiček a chrániček až 72 vláken G.652D v kabelu (96 vláken připravujeme) osvědčená technologie loose-tube pro nejlepší parametry přenosu malý průměr, nízká hmotnost a plášť s minimálním třením výborná zafukovací rychlost spolu se spolehlivou a cenově dostupnou instalací odolné vůči pronikání vody snadná instalace i od-instalace podle potřeby navržený shodně s platnou průmyslovou a technickou specifikací a standardy včetně IEC a EN minimální povolený poloměr ohybu - při instalaci 10x vnější průměr kabelu - při provozu a skladování 15x vnější průměr kabelu rozsah povolených teplot - při instalaci -20 až 70 C - při provozu a skladování -40 až 70 C

21 Optické kabely BIRLA ERICSSON MIKRO až 288 vláken FURUKAWA G.652D v kabelu osvědčená technologie loose-tube pro nejlepší parametry přenosu malý průměr (192vláken 9,1mm, 288vláken 10,5mm) nízká hmotnost a NY plášť s minimálním třením gelové provedení (gel je nestékavý) vhodné pro zafouknutí do mikrotrubičky lze instalovat i metodou zatáhnutí do klasické HDPE barevně rozlišená vlákna a trubičky pro snazší identifikaci velmi příznivé ceny

22 Optické kabely univerzální SAMSUNG DROP - pro vnitřní i vnější použití, samonosný drop-kabel 2 nebo 4 optická vlákna SM G.657A malý vnější průměr 3mm a nízká hmotnost praktické balení v papírovém boxu (1000m) velmi jednoduchá instalace převěsů univerzální vnější/ vnitřní provedení - PU plášť (LSFROH) dostupné v černé i bílé barvě vysoká pevnost v tahu (krátkodobě 90kg, dlouhodobě 50kg) možnost instalace závěsem, zatáhnutím či jako převěs např. mezi budovami (až 200m!!), malý průměr nehyzdí okolí velmi nízký minimální povolený poloměr ohybu (2,4cm!) možnost dodávky před-konektorovaných DROP kabelů celá řada příslušenství (úchytky, organizéry atd.)

23 Samonosné kabely DROP FTTx 12 a 16 vláken 12 vl. d=3mm, 16 vl. d=3,5mm pro převěsy do 80m výrobce SpeedOptic, čína vylepšená kotva FISH-CLAMP v.2011

24 Optické kabely samonosné AKSH FLAT DROP - drop-kabel pro závěsné instalace 12 vláken SM G.652B v kabelu gelové provedení vysoce odolné v tahu, dielektrické tahové prvky pod pláštěm barevně rozlišená vlákna konstruován pro středoevropské klimatické podmínky - je počítáno s námrazou a dalšími vlivy počasí pro převěsy do 150m snadno stahovatelný plášť z PE, plášť odolný vůči UV záření celá řada příslušenství minimální povolený poloměr ohybu - při instalaci 60mm - při provozu a skladování 85mm

25 ADSS kabely a příslušenství 48 vláken SM varianta skladem kompletní příslušenství pro převěsy do 100m

26 Optické kabely samonosné SAMSUNG F8 - pro závěsné instalace Úchytky pro kabely F8 konstrukce a mnoho příslušenství až 288 vláken v kabelu gelové i negelové verze vysoce odolné v tahu zabudované ocelové lano pro zavěšení barevně rozlišená vlákna a trubičky pro snazší identifikaci plášť odolný vůči UV záření konstruován pro středoevropské klimatické podmínky - je počítáno s námrazou a dalšími vlivy počasí robustní, ale snadno stahovatelný plášť z MDPE malý průměr kabelů (vzhledem k množství vláken) minimální povolený poloměr ohybu - při instalaci 10x vnější průměr kabelu - při provozu a skladování 15x vnější průměr kabelu rozsah povolených teplot - při instalaci -20 až 70 C - při provozu a skladování -40 až 70 C

27 RISER kabely a příslušenství kabely pro vertikální rozvody 24 či 48 vláken G657A, 900um, LSZH pro průběžné odbočení vláken z kabelu speciální nástroj odbočné boxy s konektory bez konektorů

28 Instalace optických kabelů Zafukováním do chrániček Zatahováním do chrániček Mikrotrubičkováním Přímo do země Do kabelových kanálů a lišt Závěsnou metodou

29 Instalace optických kabelů do kabelové chráničky Výhody Ochrana kabelu proti mechanickému poškození Ochrana optických vláken proti hlodavcům Ochrana kabelu proti styku z vodou Možnost rozšíření sítě v budoucnu bez dalších výkopových prací (dofouknout kabel či mikrotrubičky)

30 Instalace optických kabelů do kabelové chráničky Metody : Metoda zafouknutí kabelu do chráničky Metoda zatáhnutí kabelu pomocí lanka Kombinací metod zatáhnutí a zafouknutí Trasa se dělí na menší úseky - kabelové komory

31 Instalace optických kabelů přímo do země Výhody: Není třeba chráničky, instalace v jednom kroku Dobrá mechanická odolnost armovaného kabelu Výhodné pro páteřní spoje s vysokými počty vláken Nevýhody: Nutnost armovaných kabelů - dražší kabelová konstrukce

32 Instalace optických kabelů závěsnou metodou Metody: - Podvěšením pod nosné lanko - Kabelem se samonosným lankem (F8) - ADSS kabel s tažnými prvky pod pláštěm Výhody: - Instalace bez výkopových prací - Celkově levné řešení - Někdy jediné řešení

33 Instalace optických kabelů závěsnou metodou Kalkulace tahového napětí a průvěsů. Mosné lanko: Metalické lanko rozteč (m) počáteční průvěs (%) 0,5 1,0 1,5 0,5 1,0 1,5 7 x 1.32mm doporučené napětí v tahu7500n stav teplota rychlos povolený t větru průvěs ( ) (m/s) (m) instalace 20 5,18 A ,11 B 70 5,24 instalace 20 7,16 A ,06 B 70 7,24 instalace 20 7,97 A ,87 B 70 8,06 instalace 20 8,15 A ,07 B 70 8,23 instalace 20 11,83 A ,71 B 70 11,93 instalace 20 13,39 A ,25 B 70 13,50 napětí v tahu (N)

34 Instalace optických kabelů závěsnou metodou SAMSUNG DROP 3mm

35 Instalace optických kabelů mikrotrubičkováním Výhody: - snadná instalace a odinstalace podle potřeby - konfigurovatelnost rozložitelnost nákladů v čase - možnost měnit topologii za chodu bez nutnosti výkopů - malý průměr a nízká váha snadná manipulace - ideální do památkově chráněných objektů Nevýhody: - potřeba speciálních přístrojů - celkově dražší pořizovací náklady (drahá práce a pronájem zafukovací sady)

36 Optické kabely Instalace optických kabelů mikrotrubičkováním Výhody - snadná instalace a odinstalace podle potřeby - konfigurovatelnost rozložitelnost nákladů v čase - možnost měnit topologii za chodu bez nutnosti výkopů - malý průměr a nízká váha snadná manipulace - ideální do památkově chráněných objektů Nevýhody - potřeba speciálních přístrojů - drahá práce a pronájem zafukovací sady - dražší pořizovací náklady (od určitého rozsahu sítě se nákup ale vyplácí)

37 Výhody plochých svazků mikrotrubiček DURAFLAT

38 Předosazené HDPE trubky šetří instalační čas i peníze instalace v jednom kroku možnost individuálních kombinací/ barev/ potisku ideální produkt pro FTTB a FTTH instalace

39 Svazky mikrotrubiček šetří instalační čas i peníze instalace v jednom kroku vynikající mechanické vlastnosti zvláště pak pevnost v lomu/ ohybu možnost individuálních kombinací/ barev/ potisku ideální produkt pro FTTB a FTTH instalace

40 Instalace optických kabelů do kabelových kanálů pro instalace v budovách vhodné pro koncepty FTTx možný souběh se silovými rozvody snadná instalace (vlákna G657A)

41 Děkuji za Vaší pozornost! Dotazy? Kontakty: Tel. recepce:
