1 Metody kvantifikace fytoplanktonu a revidovaná ČSN Petr Pumann, Lenka Šejnohová Determinační schůzka CCT , Brno upraveno pro publikaci na internetu

2 Metody pro stanovení fytoplanktonu mikroskopické stanovení pigmentů spektrofotometricky fluorescenčně ALE třeba i velmi jednoduché metody průhlednost vizuálně vodní květ NEBO výhledově třeba pomocí průtokové cytometrie, molekulárně biologických metod,...

jednoduché metody průhlednost vizuálně vodní květ NEBO

3 Účel rozboru na prvním místě Jak přesnou kvantifikaci potřebuji? Kolik na to mám času? A co se stane, když se hodně seknu ve výsledku? V mnoha případech bývá metoda legislativně předepsána

4 Postupy - metodické normy ČSN EN ( ) Jakost vod Návod pro počítání fytoplanktonu za použití inverzní mikroskopie (metoda podle Utermöhla) - duben 2007 ČSN Jakost vod Biologický rozbor Stanovení biosestonu - květen 2005 ČSN Jakost vod Stanovení planktonních sinic červen 2008

Utermöhla) - duben 2007 ČSN 75 7712 Jakost vod Biologický rozbor Stanovení

5 Mezinárodní standardní metodika pro fytoplankton tent/1024_secondary_lg.jpg převrácený mikroskop není běžně dostupný ve vodárenských a hygienických laboratořích pro některé účely není metodika vhodnější než u nás zavedené postupy

ca/eman/ecotools/protocols/freshwater/phytoplankton/lab.

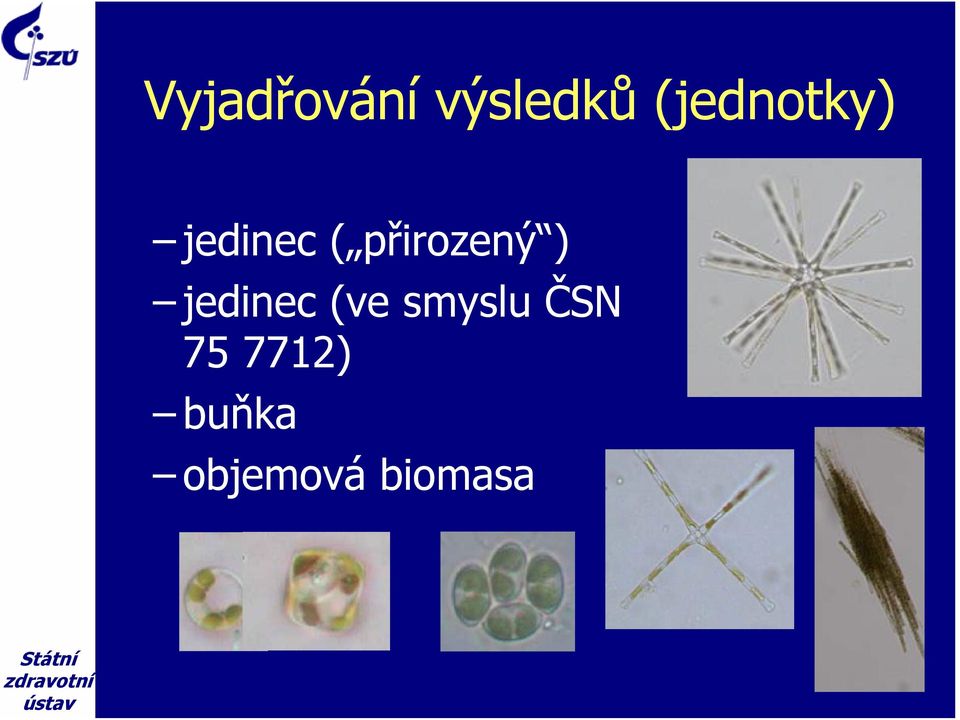

6 Vyjadřování výsledků (jednotky) jedinec ( přirozený ) jedinec (ve smyslu ČSN ) buňka objemová biomasa

7 sinice a řasy

9 ČSN Jakost vod Stanovení planktonních sinic

10 ČSN geneze 2000 potřeba rutinní metody pro stanovení planktonních sinic 2001 první návrh metodického doporučení 2004 TNV Jakost vod Stanovení planktonních sinic ČSN Jakost vod Stanovení planktonních sinic

doporučení 2004 TNV 75 7717 Jakost vod Stanovení

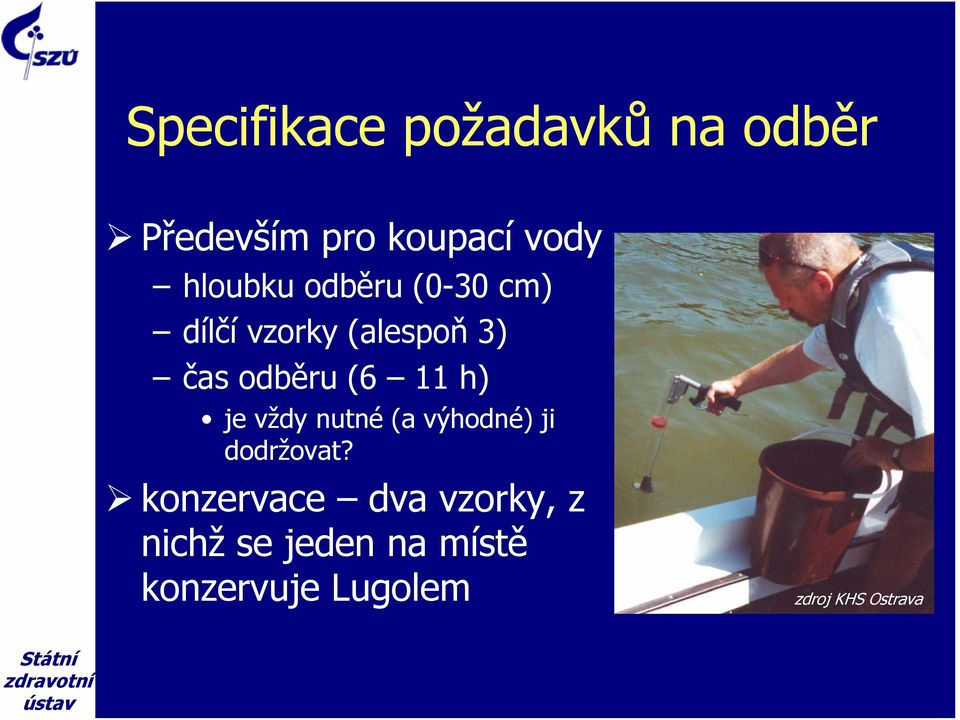

11 Specifikace požadavků na odběr Především pro koupací vody hloubku odběru (0-30 cm) dílčí vzorky (alespoň 3) čas odběru (6 11 h) je vždy nutné (a výhodné) ji dodržovat? konzervace dva vzorky, z nichž se jeden na místě konzervuje Lugolem zdroj KHS Ostrava

11 h) je vždy nutné (a výhodné) ji dodržovat?

12 Stupnice pro hodnocení výskytu sinic Stupeň Výskyt Popis 0 Žádný Sinice nejsou pouhým okem pozorovatelné. 1 Pozorovatelný 2 Hojný 3 Masový Ve vodě jsou zjistitelné ojedinělé zelené vločky nebo kolonie. Ve vodě se mohou vyskytovat slabší příhladinové květy při břehu nebo četné kolonie ve vodním sloupci. Výskyt silných příhladinových květů velkého rozsahu. Na břehu může být naplaveno větší množství zeleného kašovitého materiálu. Jak zaznamenávat do PiVa?

Ve vodě se mohou vyskytovat slabší příhladinové květy při břehu nebo četné kolonie ve vodním sloupci.

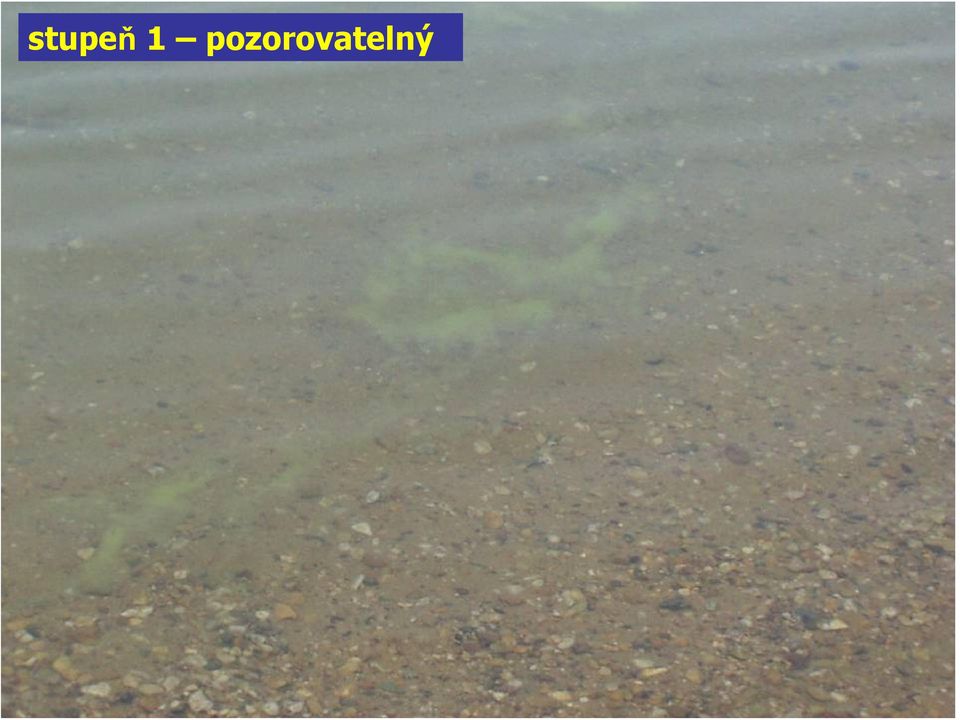

13 stupeň 1 pozorovatelný

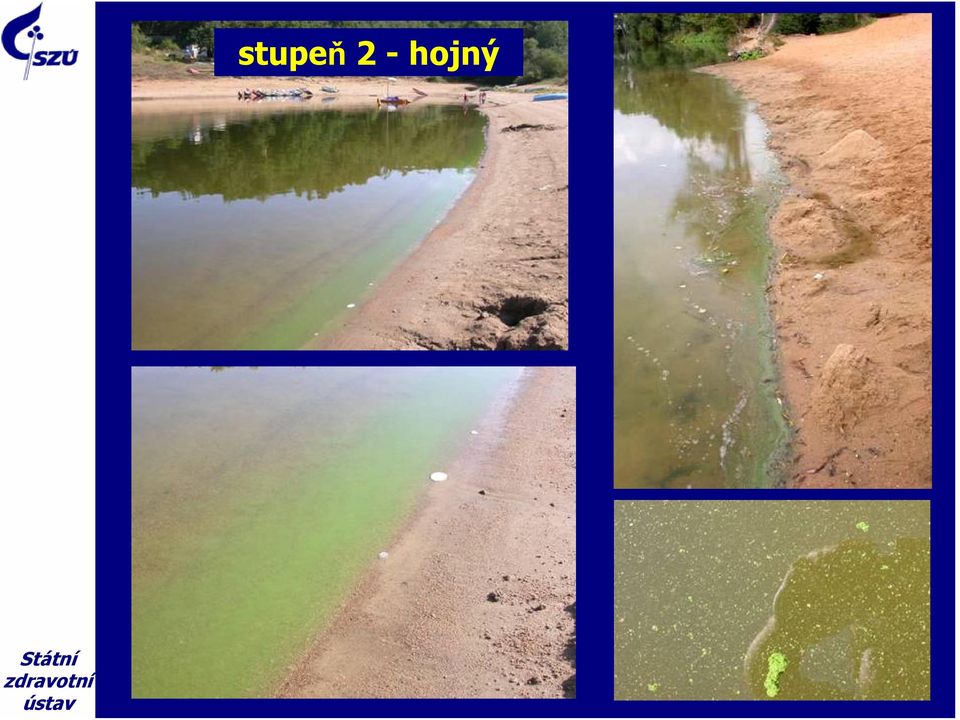

14 stupeň 2 - hojný

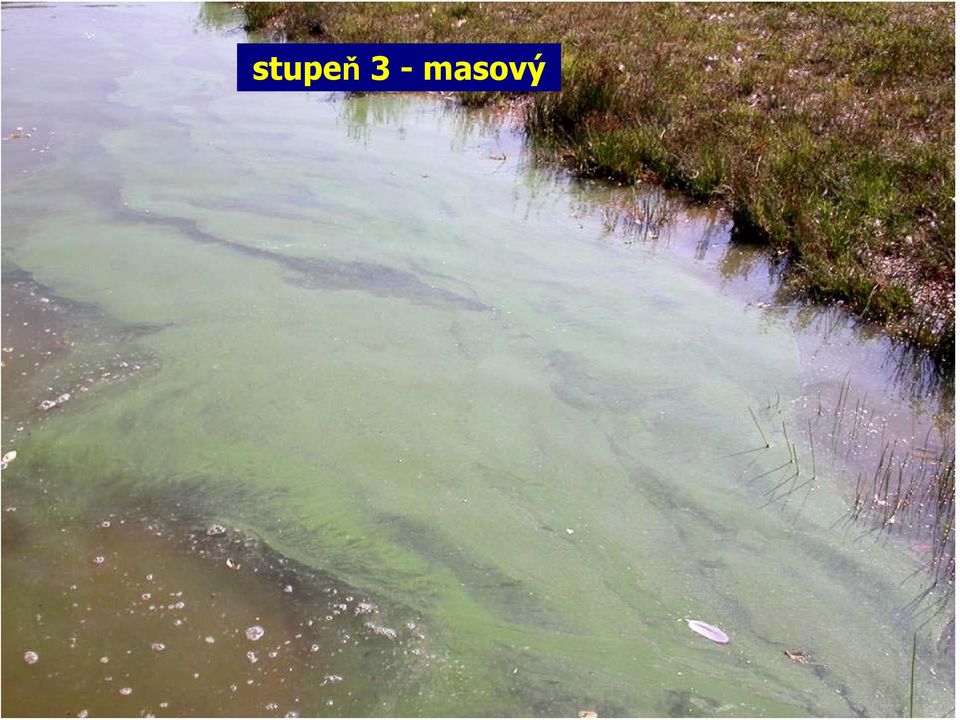

15 stupeň 3 - masový

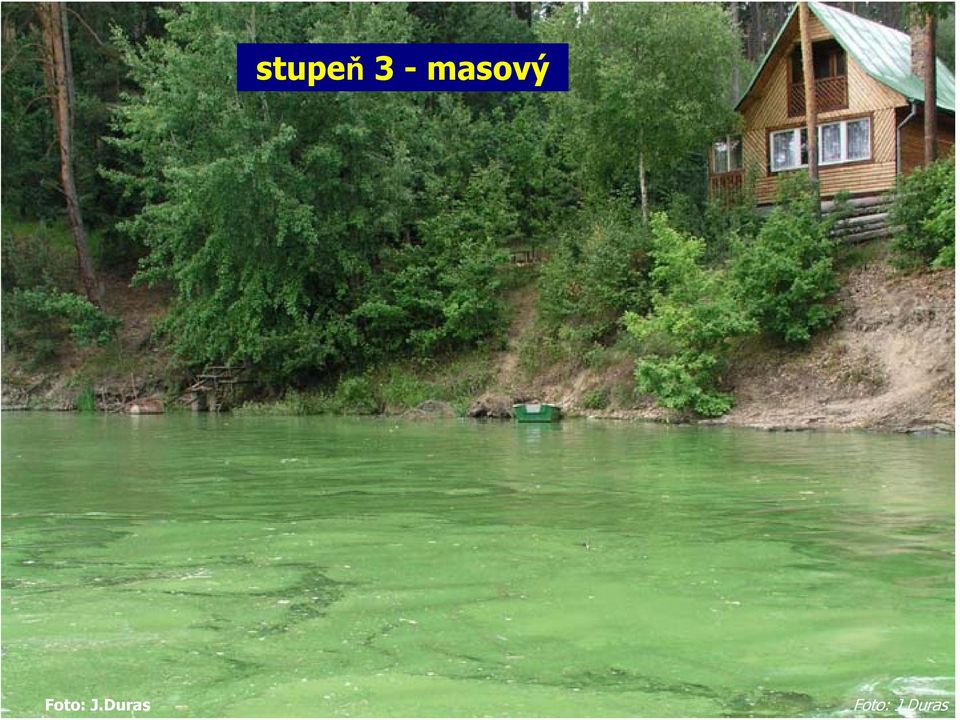

16 stupeň 3 - masový Foto: J.Duras Foto: J.Duras

17 Malý metodický problém velké kolonie Microcystis ichthyoblabe

19 0-30cm chlorofyl-a 213 μg/l 0-30cm chlorofyl-a 42 μg/l

20 Microcystis ichthyoblabe buněk/ml Microcystis ichthyoblabe buněk/ml

21 Velké kolonie Microcystis ichthyoblabe

24 ČSN kokální sinice?

25 ČSN vláknité sinice

26 Představa o přítomných sinicích údaje z odběrového protokolu (pozorování typických kolonií ve vodním sloupci, průhlednost,..) smyslové posouzení vzorku v laboratoři taxonomická determinace (většinou nutné zahustit - membránová filtrace)

27 Postup pro stanovení kokálních sinic - podrobně

29 Dezintegrace přidání KOH mechanicky standardně 5 ml vzorku, ale někdy nemusí být dostatečné

31 Alternativy homogenizátor Potter-Evehjem Převzato z literatury Bernard C, Monis P, Baker P (2004): Disaggregation of colonies of Microcystis (Cyanobacteria): efficiency of two techniques assessed using an image analysis system. Journal of Applied Phycology 16(2): ALE dělali jen na dobře dezintegravtelných taxonech na M.viridis a M. wesenbergii moc nefunguje

32 Ultrazvukový homogenizátor Dobrý ale drahý (ve srovnání s injekční stříkačkou) Je nutné větší množství vzorku (což je však spíš výhoda)

33 Zahušťování

34 Odstřeďování před po

35 Zahušťování - ultrafiltrace snadno přenosné, rychlé, nemusí se rozbíjet aerotopy ALE při vyšším oživení se ucpává ztráty (alespoň u mě ) není možno koupit

37 Počítání v Cyrusově, Burkrově komůrce je možno využít fluorescenci kontrolovat dezintegraci kontrolovat, zda se nevznáší část buněk u krycího skla

41 Dělící se buňky A B C D E 1 buňka 1 buňka 1 buňka 2 buňky 2 buňky Cyanobakterie, , Brno

44 Metodické problémy - velmi malé buňky

45 Cyanogranis Romeria Koloniální sinice s drobnými buňkami Merismopedia Aphanothece Merismopedia Cyanodictyon Cyanocatena Aphanocapsa

46 Velmi malé buňky pro koupací vody nepočítají se buňky menší než 2µm Planktolyngbya???????

47 Možnost využít tenké sklo a/nebo fluorescenci využít lepších optických vlastností tenkého krycího skla není dodržena standardní výška komůrky stanovení pouze orientační (cca 90% původního objemu)

48 Vláknité sinice - podrobně

49 Lugol! Problém - lyze buněk při přepravě a zpracování

51 Zahuštění nutno častěji zahušťovat než kokální sinice při zahušťování centrifugací Lugolem fixovaných vzorků nebývá problém s velkými ztrátami ALE...

53 Problém nezřetelné buňky především pro Planktothrix a Aphanizomenon 1 buňka = 5 µm

55 počítání 250µm

56 Taxon ? Aphanizomenon gracile 250

57 200µm

58 Taxon ? Aphanizomenon gracile 250 Planktothrix agardhii 200

59 180µm

60 Taxon ? Aphanizomenon gracile 250 Planktothrix agardhii 200 Aphanizomenon flos-aquae 180

61 Problém Planktothrix nehomogenita při plnění komůrky

62 Výpočet Počet buněk/ml = B Pk Vz (Vd+VKOH) Pp Vp Vk Vd B počet napočítaných buněk Pp propočítaná plocha komůrky vyjádřená v mm2, počtem polí, pásů, aj. Pk celková plocha komůrky uvedená ve stejných jednotkách jako Pp Vd objem vzorku použitý k dezintegraci v ml VKOH objem přidaného dezintegračního činidla v ml (KOH, formalín, Lugolovo činidlo, HCl*) Vp objem vzorku použitého ke koncentraci v ml Vz objem zahuštěného vzorku v ml Vk objem komůrky v ml** *V případě Lugolova činidla nebo formalínu většinou můžeme zanedbat. ** Pro komůrku Cyrus I je objem 0,01ml.

63 Případ Pseudanabaena mucicola podle ČSN se nepočítá, protože bývá vzhledem k biomase Microcystis zanedbatelná

64 Zabezpečování kvality (Příloha C) Interní kontrola ověření výtěžnosti zahuštění podchycení ztrát při dezintegraci Externí kontrola zpracovávat část vzorků společně s další laboratoří vhodnépředevším pro vzorky, které se nevydávají pro MPZ (Anabaena, Aphanizomenon) Kvalifikace pracovníků determinace alespoň 20 vzorků s různým složením pod dohledem zkušeného pracovníka kvantifikace alespoň 5 různých vzorků sinic pod dohledem

65 Objemová biomasa u přírodních koupacích vod je výrazně lepší jen pro některé taxony měřit nebo tabelované hodnoty? neměřit je rychlejší a vede k větší shodě mezi laboratořemi zvláště pro některé taxony mohou být údaje velmi proměnlivé MPZ zatím docela tragédie změny objemu po přidání Lugolu (Hawkins et al (2005). Harmful Algae 4:

66 Reprodukovatelnost mikroskopických metod

67 Problémy s využitím dat z MPZ pro reprodukovatelnost metody účast i málo zkušených laboratoří (pracovníků) objektivní výběr z účastníků ( spolehlivé laboratoře) mezilaboratorní komunikace a možná úprava některých výsledků s tím nelze dělat téměř nic obvykle vydávány jednodušší vzorky NE Anabaena, Aphanizomenon - lyzují NE velké kolonie Microcystis riziko nehomogenních vzorků raději NE špatně dezintegrovatelné kolonie raději NE málo sinicemi oživené vzorky riziko ztrát při zahušťování (u kokálních)

68 Výsledek předchozích úvah Typický vzorek pro vláknité sinice v MPZ Planktothrix agardhii Typický vzorek pro kokální sinice v MPZ Drobnější kolonie Microcystis aeruginosa, M. ichthyoblabe, M. flos-aquae

70 65-87% %

71 Kokální Vláknité

72 Několik zajímavých výsledků z německých MPZ pro Utermöhlovu metodu

78 MPZ pitná voda dominance centrických rozsivek

79 MPZ pitná voda dominance centrických rozsivek

80 MPZ pitná voda dominance améb a bezbarvých bičíkovců

81 MPZ pitná voda dominance améb a bezbarvých bičíkovců

82 Tak to je konec, díky za pozornost
