1 Ochrana sluchu & Validace 3M Česko spol. s r.o. Praha Jan Pavliš #3MScienceOfSafety

2 Organizační tým s Jan Pavliš Aplikační inženýr divize PSD Karel Borovička Obchodní zástupce Eva Mandíková Marketing manažerka Martin Fabry Obchodní zástupce SK David Rathaus Obchodní zástupce

3 Program s 8:30 Registrace účastníků 9:00 Zahájení semináře, prezentace společnosti 3M (Jan Pavliš) 9:15 Úvod do legislativy & Co je to hluk? (Jan Pavliš, 3M) 10:15 Hluk na pracovišti a jeho následky (MUDr. Beatrica Dlouhá) 11:15 Coffee break 11:30 3M program OCHRANA SLUCHU (Jan Pavliš) 12:00 Aktivní ochrana sluchu (Martin Fabry, 3M) 12:30 Oběd 13:15 Workshop - Správný postup při výběru ochrany sluchu 14:30 Losování z vyplněných dotazníků & předání cen

5 Kdo jsme, v číslech ZALOŽENA mld. $ roční obrat 91,584 zaměstnanců 5 Obchodních skupin R&D rozvoj: 1.74 mld. $ Jedna ze 30 společností tvořící Dow Jones Industrial Index 5

6 Přináší na trh zákaznická řešení pomocí 5 obchodních divizí 2016 výsledky Zdravotní péče $5.5B HS & Grafika $5.7 Průmysl $10.3B Elektronika & Energie $4.8B Zákazník $4.5B 28March 6

7 Každý den na dosah 3M výrobků Dentální pomůcky Multivrstvé optické folie Izolace Thinsulate Kancelářské pomůcky Dopravní značení Komerční grafika Čištění kapalin Náplasti 7

8 Základní produktové skupiny divize PSD 1. Ochrana dýchacích orgánů 2. Ochrana zraku 3. Ochrana sluchu 4. Ochrana hlavy a obličeje 5. Ochranné oděvy 6. Ochrana při svařování 7. Přetlakové systémy 8. Komunikátory 9. Reflexní materiály 10. Protiskluzová/únavová úprava povrchu 8

10 Co je ZVUK? Zvuk je mechanické vlnění ve vzduchu, vodě nebo jiné látce Akustické vlny s l á b n o u úměrně vzdálenosti, kterou urazí od zdroje zvuku 10

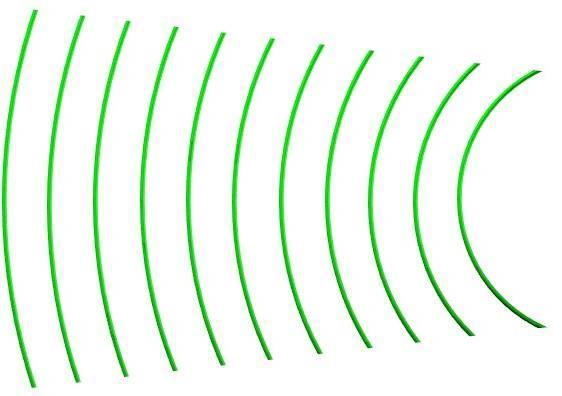

11 Jak zvuk vzniká? Většina zvuků se skládá z mnoha akustických tlakových vln, šířících se velkou rychlostí od zdroje zvuku Bez ohledu na to, jak zvuk vznikl, se šíří vzduchem v kruhovém poli ve formě akustických tlakových vln, které disponují energií 11

12 Jak vzniká zvuk? Počet akustických vln za sekundu se měří v jednotkách zvaných hertz (Hz) a tato veličina se nazývá frekvence zvuku Nízký tón má menší počet akustických vln za sekundu Vysoký tón má vyšší počet akustických vln za sekundu 12

13 Intenzita zvuku? db Pa Hz 13

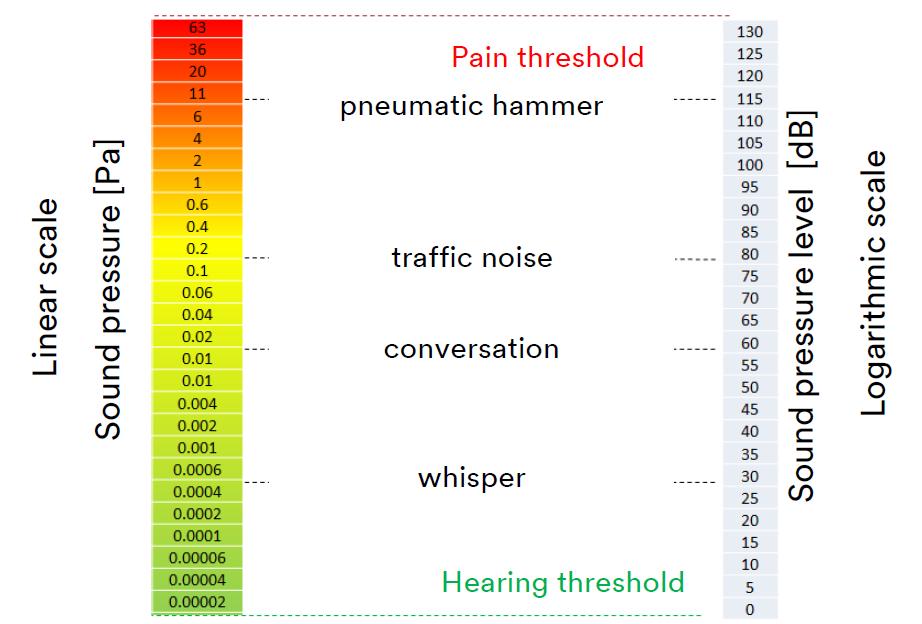

14 Akustický tlak (Pa) Hladina akustického tlaku (db) Logaritmická stupnice Intenzita zvuku Práh bolesti Sbíječka Doprava Konverzace Šepot Decibel Akustický (db) tlak = obecné = rozdíl měřítko mezi podílu okamžitým dvou hodnot, celkovým obdoba tlakem procenta, prostředí ovšem a jeho na statickým rozdíl od tlakem něj je decibel při šíření logaritmická zvukového jednotka. vlnění tímto Souvisí prostředím s objevením Fechner- Weberova zákona, že totiž lidské tělo vnímá podněty logaritmicky jejich Hladina intenzitě akustického (i velké změny tlaku = velkých logaritmus podnětů daného způsobují akustického jen malé změny tlaku prožitků). k referenčnímu akustickému tlaku Práh slyšitelnosti 14

15 Ekvivalentní hladina akustického tlaku Ekvivalentní hladina hluku A (L Aeq,T ) je energetický průměr okamžitých hladin akustického tlaku A a vyjadřuje se v db. Zjednodušeně řečeno: ekvivalentní hladina hluku je trvalá hladina hluku, mající na lidský organismus přibližně stejný účinek jako hluk časově proměnný. Energetický průměr stanovený na základě energetického sčítání hladin je vždy větší než průměr aritmetický 15

16 Intenzita zvuku 16

17 Zvukové pole 17

18 HLUK Zvuk je to, co slyšíme Hluk je nežádoucí zvuk 18

19 Poškození sluchu hlasitými zvuky K poškození lidského sluchu hlasitými zvuky může dojít bez ohledu na to, zda daný zvuk považujeme za příjemný nebo nepříjemný problémem je, že někdy nedokážeme rozpoznat, zda je hluk příliš hlasitý nebo škodlivý! 19

20 Druhy hluku Proměnný hluk => hluk, jehož hladina akustického tlaku se v daném místě mění v závislosti na čase o více než 5 db Ustálený hluk => hluk, jehož hladina akustického tlaku se v daném místě nemění v závislosti na čase o více než 5 db Ultrazvuk => zvuk v pásmu kmitočtů nad 20 khz Vysokofrekvenční zvuk => zvuk v pásmu 8 16 khz Infrazvuk => zvuk v pásmu pod 16 Hz Nízkofrekvenční zvuk => zvuk v pásmu pod Hz 20

21 Impulsivní hluk jednotlivé krátké pulzy (bursty) nebo série krátkých pulzů (burstů) akustického tlaku hluk složený ze série pulzů (burstů) akustické energie, přičemž každý pulz má dobu trvání kratší než přibližně 1 s hluk vytvářený jednotlivými zvukovými pulzy s trváním do 200 ms nebo sledem takových pulzů následujících po sobě v intervalech delších než 10 ms 21

22 Složky škodlivého zvuku 22

23 Váhové filtry Používají se k přepočítávání skutečně naměřených hodnot hladin zvuku na jiné hodnoty L p z důvodů zkreslené citlivosti lidského sluchu při různých kmitočtech vážení A, C Moderní hlukoměry ke každé skutečně změřené hladině zvuku přičtou příslušnou korekci a přepočtou hladinu zvuku tak, jak vnímá lidský sluch 23

24 Škodlivý účinek hluku S každým nárůstem hluku o 3 db se účinek poškození sluchu ZDVOJNÁSOBÍ! 94 db + 3 db = dvojnásobný potenciál poškození sluchu Každé 3dB navíc zdvojnásobí ničivou sílu hluku Každé 3dB navíc snižují dobu pro vystavení nadměrnému hluku o polovinu 24

25 Škodlivý účinek hluku 100dB 97dB 94dB 91dB 88dB 85dB 25

26 Kolik db zní jednou tolik? + 10 db je obvykle vnímáno jako dvojnásobná hladina hluku. Což může poškodit váš sluch 10x rychleji! 26

27 CVIČENÍ kumulace hlukové zátěže 27

28 CVIČENÍ kumulace hlukové zátěže Jedna kočka kráčející po koberci vyludí zvuk 0 db, dvě kočky pak 3 db. Kolik koček se musí projít po koberci, abychom dosáhli 90 db? Koberec je příliš malý pro tolik koček Konečný výsledek

29 Skutečná ochrana sluchu (NE)používání OOPP Pouhých 5 minut bez OOPP výrazně snižuje jejich účinnost 1 hodina bez použití OOPP.. % pracovní směny bez chrániče sluchu 29

30 Co na to legislativa? 30

31 Co na to legislativa? Směrnice č. 2003/10/ES Ochrana zdraví před nepříznivými účinky hluku a vibrací (NV 272/2011Sb.) Zaměstnavatel je ze zákona povinen posuzovat a realizovat opatření pro eliminaci nebo snížení expozice nadměrnému hluku tak, aby chránil sluch svých zaměstnanců Zaměstnavatel je povinen Provést hodnocení rizik Realizovat regulační opatření pro eliminaci nebo snížení hluku 31

32 Co na to legislativa? Směrnice č.2003/10/es Limitní hodnota expozice Horní hodnota expozice vyvolávající akci Dolní hodnota expozice vyvolávající akci? Hladina hluku, která nesmí být nikdy překročena, ani po použití vhodných osobních ochranných pomůcek Hladina hluku, při které je zaměstnavatel povinen zaměstnanci poskytnout vhodnou ochranu sluchu a zaměstnanec je povinen tuto ochranu sluchu používat Hladina hluku, při které musí zaměstnavatel poskytnout zaměstnancům ochranu sluchu na jejich žádost 32

33 Legislativa a expoziční limity Směrnice č. 2003/10/ES db dB(A) L aeq, 8 h Limitní hodnota expozice Horní hodnota expozice vyvolávající akci Dolní hodnota expozice vyvolávající akci 85dB(A) 87dB(A)? L Cpeak 140dB(C) 137dB(C) 135dB(C) 33

34 Legislativa a expoziční limity Nařízení vlády 272/2011 Sb. 34

35 Ochrana sluchu změny v legislativě Nařízení Evropského parlamentu a Rady (EU) 2016/425 Nahrazuje směrnici Rady 89/686/EHS Platnost: od Přechodné období: do možné uvádět na trh OOPP vyrobené a certifikované dle směrnice Rady 89/686/EHS EC certifikáty dle 89/686/EHS platné do nejpozději Ochrana sluchu => ZMĚNA => kategorie III spolu s prostředky proti pádu z výšky, úrazu elektrickým proudem nebo utonutím a dalšími OOPP proti závažným rizikům uvedeným v příloze I tohoto nařízení Nově hospodářské subjekty - výrobce, zplnomocněný zástupce, dovozce a distributor Dopady pro uživatele => minimální Dopady pro hospodářské subjekty => výroba, distribuce, dovoz a prodej OOPP na ochranu sluchu pod přísnějším dohledem kompetentních orgánů. Přísnější podmínky pro získání CE certifikace, platnost prohlášení o shodě, jasné požadavky na dohled nad kvalitou výroby OOPP. 35

36 Ochrana sluchu změny v legislativě Evropská norma EN 458: nová norma ČSN EN 458 Chrániče sluchu Doporučení pro výběr, používání, ošetření a údržbu ZMĚNA => kapitola kontrole účinnosti chráničů sluchu (rozdíl mezi laboratorními podmínkami a použitím v industriálních provozech) Příloha G normy - popisuje jednotlivé způsoby zjišťování účinnosti chrániče sluchu. Přínos pro 3M - technické a metodické možnosti proměření účinnosti chráničů sluchu z řad výrobků 3M E-A-Rfit Dual-Ear Validation System 36

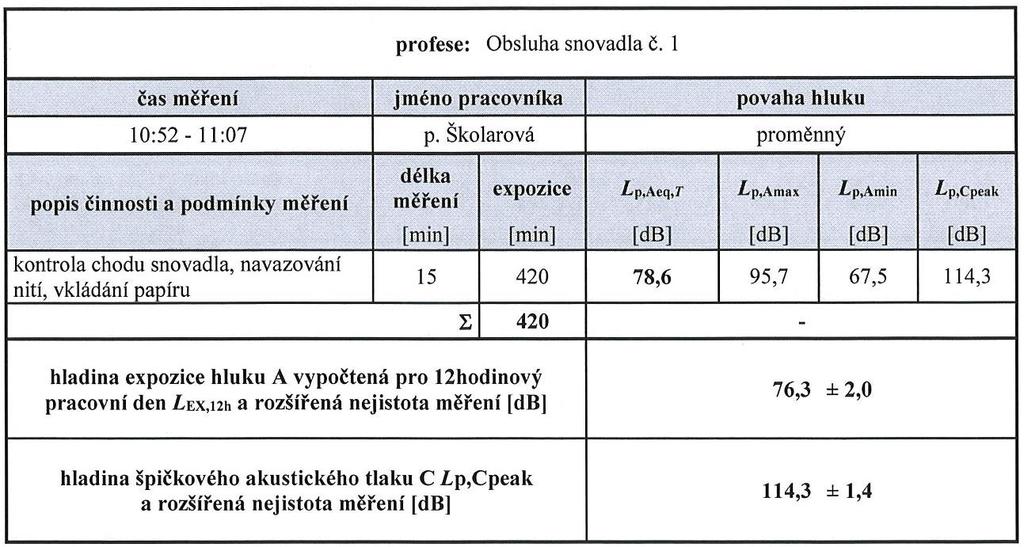

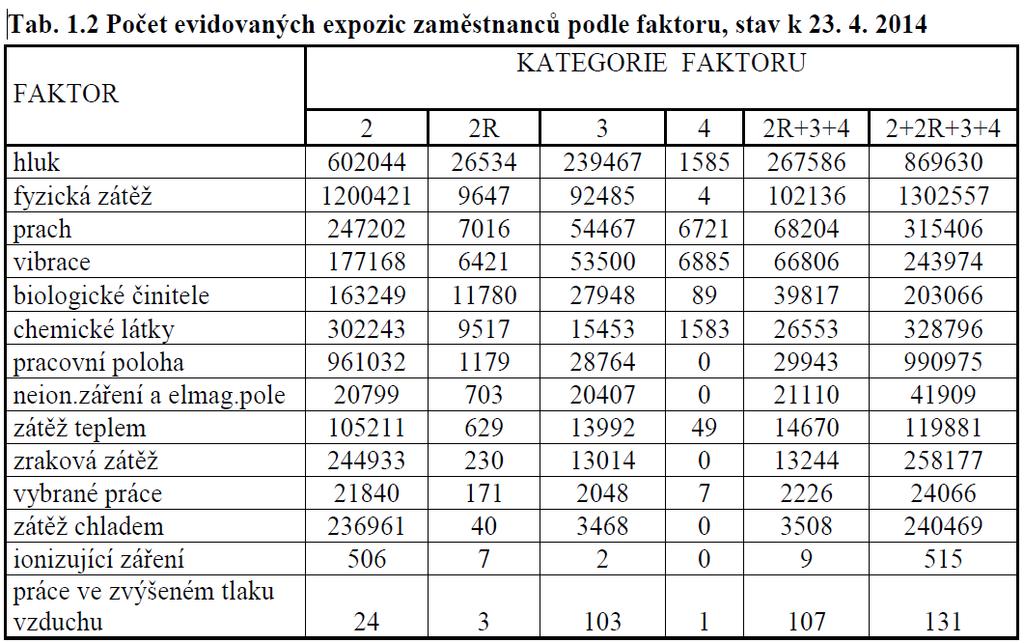

37 Expozice hluku STATISTIKA ČR 37

38 Nemoci z povolání proč vznikají? Kontaminované pracoviště Nedostatečné technické opatření Nevhodné organizační opatření Nepoužívání OOPP Používání nevhodných OOPP 39

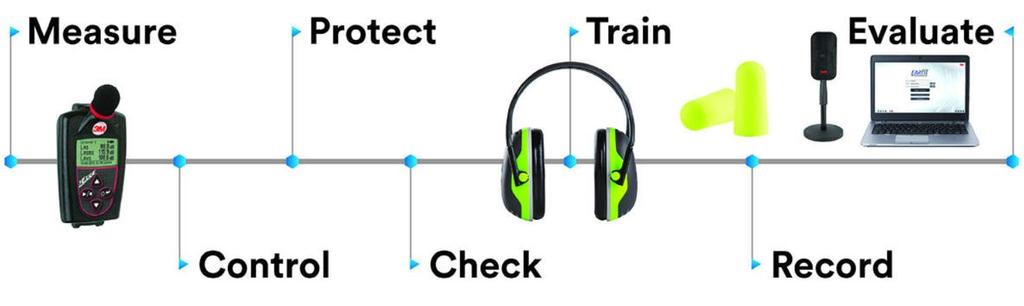

41 3M program OCHRANA SLUCHU (Hearing Conservation) Zmapuj Ochraň Proškol Vyhodnoť Snižuj Prověř Zaznamenej 42

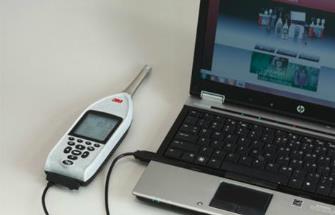

42 ZMAPUJ - detekce hluku 43

43 OCHRAŇ správný výběr ochrany sluchu Doba použití 95 db a více 85 db 95 db 85 db a méně 70 db Frekvence použití Teplota, vlhkost Prašnost Kontaminace Anatomické podmínky Zdravotní stav 44

44 OCHRAŇ správný výběr OOPP ČSN EN 458 Chrániče sluchu Doporučení pro výběr, používání, ošetření a údržbu metoda oktávového pásma metoda HML kontrolní metoda HML metoda SNR 45

45 OCHRAŇ správný výběr OOPP Metoda HML Tato metoda je založená na třech hodnotách útlumu H, M a L, které se spolu se zjištěnými ekvivalentními hladinami A a C akustického tlaku použijí na výpočet předpokladaného snížení hluku (PNR) podle vztahu: Nebo PNR M H M 4 M L PNR M 8 L L 2 pre L L db Ceq, T Aeq, T Ceq, T Aeq, T 2 L L 2 pre L L db Ceq, T Aeq, T Ceq, T Aeq, T 2 Účinná (redukovaná) hodnota A hladiny akustického tlaku za chráničem sluchu se vypočítá podle vztahu : L A L A PNR L C, eq L Cpeak 46

46 OCHRAŇ správný výběr OOPP Kontrolní metoda HML Kontrolní metoda je zkrácená metoda HML a většinou nevyžaduje znalost hodnoty ekvivalentní hladiny C akustického tlaku anebo rozdílu ekvivalentních hladin (L Ceq,T - L Aeq,T ). Na základe poslechové zkoušky a zařazení hluku do kategorie HM nebo L, např. podle záznamu příkladů uvedených v normě EN 458, se rozhodne, či působící hluk patří do kategorie HM, pro kterou je (L Ceq,T - L Aeq,T ) < 5 db (hluk se střední nebo vysokou frekvencí) nebo do kategorie L, pro kterou je (L Ceq,T - L Aeq,T ) < 5 db (hluk z dominantnínízkou frekvencí). Pokud hluk patří do kategorie HM v dalším kroku se L A sníží o hodnotu útlumu chrániče sluchu M a posoudí sa dosažený stupeň ochrany. V případě, že hluk patří do kategorie L v dalším kroku se L A sníži o hodnotu útlumu chrániče sluchu L a posoudí sa dosažený stupeň ochrany. 47

47 OCHRAŇ správný výběr OOPP Metoda SNR Tato metoda specifikuje jednu hodnotu útlumu chrániče sluchu (SNR). Předpokladaná účinná (redukovaná) hladina A akustického tlaku za chráničem sluchu se vypočítá dle vztahu: L L A Ceq, T SNR 48

48 OCHRAŇ správný výběr OOPP CVIČENÍ => jakou metodu použijeme pro výběr chrániče sluchu? metoda HML kontrolní metoda HML metoda SNR L C, eq L Cpeak 49

49 OCHRAŇ správný výběr ochrany sluchu Zátkové chrániče PVC - Classic Sice nejstarší zátkové chrániče od 3M, ale stále nepřekonané a to vzhledem k široké nabídce modelů a výjimečných vlastností: 1, neabsorbuje vlhkost, pot 2, nepodporuje hoření 3, má paměťový efekt při kontaktu se zvukovodem se přestane dále roztahovat netlačí 4, vyrábí se ve dvou velikostech Zátkové chrániče PU Vyrobeno z materiálu, který je velmi příjemný na dotek a také cenově velmi přístupný Zátky s největším útlumem 39dB model FX Zátkové chrániče s úchytem Produkty, které spojují výhody pěnových a omývatelných zátek. Je možné je vložit do uší bez kontaktu s pěnovou částí čistota Zátkové chrániče - omývatelné Zátky s největším rozsahem útlumu 14dB 35dB Při správné údržbě doporučená životnost až 3 měsíce 50

50 OCHRAŇ správný výběr ochrany sluchu Zátkové chrániče s páskem Tyto produkty nabízejí velkou míru pohodlí a jsou vždy po ruce. Je doporučené, tyto zátkové chrániče nosit kolem krku - pokud je nepoužíváte! I zde je několik modelů, které se odlišují: 1, způsobem používání - nasazení 2, použitým typem zátky 3, doporučenou dobou pro použití 51

51 OCHRAŇ správný výběr ochrany sluchu 3M Peltor X-Series Nově speciálně vytvarované tlumicí prvky a inovovaná pěna obsažená v těsnicím kroužku zaručují vynikající akustickou ochranu, zejména proti zvukům s dominujícími nízkým frekvencemi. Rozsah útlumu od 27 db až do 37 db Speciální modelová řada: 3M Peltor X4 3M Peltor X5 52

52 PROŠKOL 3M přímá podpora 1. Základy akustiky zvuk, hluk 2. Čím slyšíme anatomie ucha 3. Poškození sluchu 4. Snížení rizik 5. Ochrana sluchu 6. Praktické část použití OOPP 53

53 PROŠKOL 3M nepřímá podpora 54

54 VYHODNOŤ - 3M E-A-Rfit Dual-Ear Validation System Testování u obou uší najednou Rychlé, jasné a přesné výsledky Možnost testování mušlových chráničů Bezproblémová integrace softwaru Kompaktní design 55

55 DĚKUJI ZA POZORNOST A PŘEJI HEZKÝ ZBYTEK DNE Ing. Jan Pavliš Senior Application Engineer 3M Česko spol. s r.o. V Parku 2343/ Praha 4 tel: jpavlis@mmm.com 56
