Transkript
1 K Příčky
2 Obsah 1. Úvod Funkce Požadavky na příčky Tepelně technické požadavky Požární požadavky Akustické požadavky Rozdělení příček Podle způsobu zabudování Podle technologie provádění Podle plošné hmotnosti Podle statického uložení Konstrukce příček Zděné příčky Klasické zděnné příčky Speciální zděné příčky Montované příčky Pevné montované příčky Přemístitelné příčky Pohyblivé příčky Monolitické příčky Moniérova příčka Rabitzova příčka Ostatní příčky Zdroje Použitá literatura... 20
3 Poznámky z pozemního stavitelství 1. Úvod 1.1 Funkce Příčky jsou svislé nenosné konstrukce přenášejí pouze vlastní tíhu, případně tíhu zařizovacích předmětů. Hlavní funkcí je členění prostoru (optické, akustické, tepelné, požárně-bezpečnostní). Pozor! Zděné příčky ve starších objektech mají často také funkci ztužující. Na tomto žebříku je příček dost, my se ale budeme bavit o stěně za ním. [001] 1.2 Požadavky na příčky kromě běžných požadavků (rychlost výstavby, cena, estetika apod.) jsou u příček kladeny požadavky především: Tepelně technické požadavky postup výpočtu je stejný jako u nosných obvodových stěn posouzení provádíme z hlediska požadavků na součinitel prostupu tepla U, povrchovou teplotu (teplotní faktor) a difuzi vodních par Požární požadavky princip návrhu příčky z nehořlavých materiálu (v opačném případě zvyšují požární zatížení prostoru); požární odolnost definována u příček, které tvoří hranici mezi požárními úseky: zděné příčky zpravidla vyhovují požární bezpečnosti (oboustranně omítnutá příčka z PkCD má požární odolnost 90 min); lehké příčky požární odolnost uvedena v katalogu výrobce. Pozor! Požadavek na součinitel prostupu tepla je stanoven i pro mezibytové příčky, obvykle posuzován jako "stěna mezi prostory s rozdílem teplot do 5 C" U = 2,7 W/m 2 K, případně jako "stěna přilehlá k nevytápěnému prostoru" U = 0,6 W/m 2 K (uvažujeme-li možnost neobydleného bytu). Úkol Zjistěte, co znamenají pojmy požární úsek a požární zatížení
4 K Příčky Víte že... přenos zvuku neovlivňuje pouze materiál příčky, ale také způsob jejího napojení na okolní konstrukce (strop, stěny a podlahu)? Úkol Popište obrázek přímý a nepřímý přenos zvuku. O požadavcích na akustiku konstrukcí, podívejte se do ČSN (2010) Akustické požadavky příčky mohou zvuk pohltit nebo odrazit; zvuk se příčkou přenáší: přímo konstrukcí příčky; nepřímo přes příčku do okolních konstrukcí (stropů a podlah) a z nich do navazujících prostor. Akustické požadavky: mezibytová stěna 52 db; bytové příčky (akustické) 42 db. Akustické příčky lze řešit jako: Přímý a nepřímý přenos zvuku. A. Jednoduché příčky neprůzvučnost (vzduchová) je dána především plošnou hmotností konstrukce; tužší stěna má vyšší neprůzvučnost. Víte že... omítka zvyšuje tuhost konstrukce a tím vlastně zvětšuje její vzduchovou neprůzvučnost? Jednoduchá příčka. Cihla plná tl. 300 mm Thermoblok tl. 300 mm Plynosilikát tl. 300 mm Železobeton tl. 200 mm Rw = 57 db Rw = 50 db Rw = 42 db Rw = 60 db Příklady vážené vzduchové neprůzvočnosti jednoduchých stěn. Otázky k zamyšlení Izoluje zvukově i vzduchová mezera bez vložené zvukové izolace? B. Dvojité příčky jsou dvě samostatné stěny (jednoduché příčky) oddělené vzduchovou mezerou (v mezeře může být měkký pohltivý materiál); neprůzvučnost konstrukce je zvýšena samostatným kmitáním konstrukcí (každá stěna kmitá samostatně a její pohyb je tlumen pružnou vrstvou); velikost útlumu je výrazně ovlivněna šířkou vzduchové mezery. PTH 25 AKU Izolace 50 mm PTH 25 AKU PTH 11,5 AKU Izolace 50 mm PTH 11,5 AKU YTONG P2-500 Izolace 50 mm YTONG P2-500 Izolace 80 mm Rw = 65 db Rw = 56 db Rw = 63 db Dvojitá příčka Příklady vážené vzduchové neprůzvočnosti dvojitých stěn. C. Kombinované příčky jsou konstrukce, které spojují lehkou poddajnou stěnu, která je představěná před tuhou a těžkou konstrukci; vzduchová mezera je často vyplněna zvukově pohltivou vrstvou. Kombinovaná příčka. Příklady vážené vzduchové neprůzvučnosti dvojitých stěn
5 Poznámky z pozemního stavitelství 1.3 Rozdělení příček Podle způsobu zabudování A. Pevné pro přemístění příčky je nutné stávající příčku vybourat; stavějí se z betonu, sádry, cihel, celostěnových panelů nebo dílců. B. Přemístitelné jsou opakovaně použitelné demontovanou příčku smontuji na jiném místě; jsou vhodné pro změny dispozičního řešení po letech nebo měsících. C. Pohyblivé změna dispozice je možná ihned, pouhým posunem příčky; používají se k operativní změně dispozičního řešení například ve výstavních sálech; skládací, žaluziové, posuvné, shrnovací, zvedací. Pevná příčka. [002] Přemístitelná příčka. [003] Pohyblivá (mobilní) příčka. [004] Podle technologie provádění A. Zděné jako materiál se používá: keramika (cihly plné, dutinové); lehčený beton (pórobeton, keramzitbeton apod.); skleněné tvárnice. B. Montované hlavní výhody jsou dané technologií (rychlost výstavby, minimum vody); realizují se jako lehké montované příčky (rámové, panelové a roštové) a z železobetonových panelů. C. Monolitické se v současnosti nerealizují, setkáme se s nimi u rekonstrukcí; materiálově byly realizovány jako betonové a sádrové Podle plošné hmotnosti velmi lehké do 50 kg/m 2 ; lehké (120) kg/m 2 ; těžké nad 100(120) kg/m Podle statického uložení podepřená podporu tvoří stropní konstrukce předchozího podlaží; zavěšená visí na stropní konstrukci; boční uložení (visuté) jsou vodorovně kotvená do nosných stěn; kombinované. Víte že... jednou z nejhezčích a nejdražších příček v ČR je zřejmě jedna z příček ve vile TUGENDHAT? Celá příčka je zhotovena z onyxu průsvitného minerálu. Otázky k zamyšlení Vymyslete příklady k jednotlivým typům příček podle statického uložení. Spodní uložení. Zavěšení. Boční uložení. Kombinace uložení. Možnosti statického uložení příček

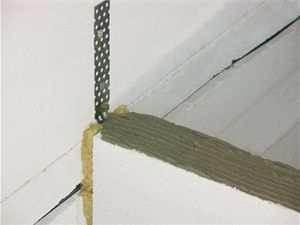

6 K Příčky 2. Konstrukce příček 2.1 Zděné příčky materiál se zpravidla volí podle nosného zdiva (příčkovky obvykle součástí systému); kotví se do zdiva nosných stěn (nebo navazujících příček): nejčastěji ocelovými pásky vložení prvku do každé druhé až třetí spáry při realizaci tuhého připojení; do drážky při realizaci kluzného připojení; historicky se také využívalo kotvení do kapes ve zdivu, nebo na ozuby. Víte že... připravené kapsy ve zdivu historických staveb poukazují na nerealizovaný stavební záměr (např. katedrála sv. Bartoloměje v Plzni důkaz zamýšlené druhé věže). Připojení páskem. Příčka do drážky. Příčka na ozub. Příčka do kapsy. Tuhé připojení pro konstrukce, u kterých nepředpokládáme vnesení větších sil. Kluzné připojení pro konstrukce, kde očekávám neplánované zatížení (smršťování, deformace okolních konstrukcí) nebo tam, kde chceme zamezit přenášení zvuku příčkou. Dilatace Podkladní lože asfaltový pás + malta Dilatace Kluzné kotvení do drážky. Založení příčky. Připojení příčky ke stropní konstrukci. Stropní konstrukce Pozor! Příčka je nenosná konstrukce musíme zabránit přenosu sil z nosných konstrukcí na příčky příčka musí být oddělená od stropních konstrukcí dilatací. Příčka Vypěnění PUR pěnou Kotvení příčky do stěny. [007] Detail dilatace příčky u stropní konstrukce. [008] Kotvení příčky do kapes. [009] Založení příčky do maltového lože. [010] - 6 -

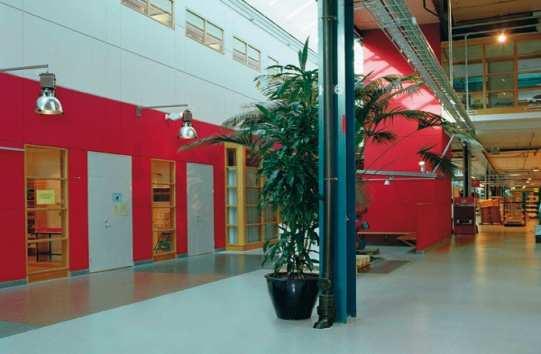

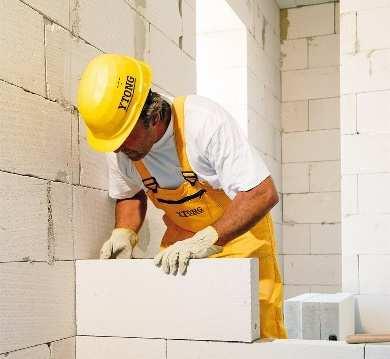

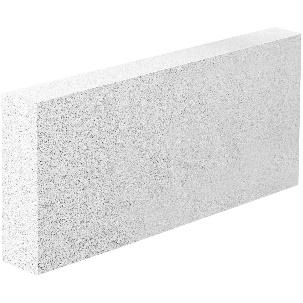

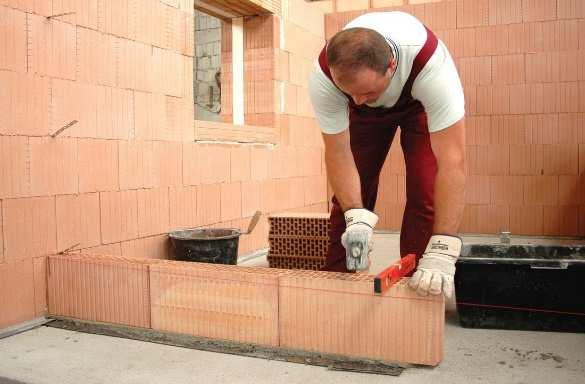

7 Poznámky z pozemního stavitelství Klasické zděnné příčky Technologie stejná jako u systémů nosných stěn zdí se na maltu, tenkovrstvou maltu nebo pěnu pro tenkovrstvé zdění, konstrukce se omítá nebo stěrkuje. A. Keramika nejčastěji příčkovky jako součást současných systémů (HELUZ, POROTHERM označení zanamená tloušťku v cm 8, 11,5 apod.) rozměr ; PkCD (příčková cihla dutinová) rozměr (rozměr dle počtu dutin PkCD 2, 3, 4, 29/6 apod.); Pk-dr (příčkové drážkové) rozměr (4/33 apod.); CDm (cihla metrická) pro příčky tloušťky 125 mm; CP (cihla plná) tloušťka příčky 75 mm (štorcka) nebo 150 mm a cihly voštinové. Podívejte se na stránky výrobců, například: POROTHERM 11,5, PkCD 2, PkCD 29/6, Pk-dr 4/33, CDm, voštinová cihla a CP. Keramika pro akustické příčky: AKU tvárnice (mají vyšší hmotnost) ze sortimentu výrobců keramických systémů v tloušťkách 11,5, 19, 25 a 30 cm; AKU zalévací tvárnice (ztracené bednění) v tloušťkách 20, 25 a 30 cm; tvárnice pro bytovou výstavbu (s vloženou akustickou izolací). AKU tvárnice. AKU zalévací tvárnice. AKU kompakt. Kotvení příčky pomocí pásků. [011] Zdění příčky z cihel plných klasického formátu. [012] Akustická příčka ze zalévaných příčkovek. [013] Akustická příčka z těžkých příčkovek. [014] - 7 -
8 K Příčky Podívejte se na stránky výrobců, například: Úkol Porovnejte vlastnosti porobetonové a vápennopískové příčky. B. Pórobeton sesazení na sraz lepí se plnoplošně v ložné i styčné; příčkovky mají tloušťku běžně 100, 125, 150, 170 a 200 mm; rozměr ; doplňkové dílce se řežou. C. Vápenopískové cihly vyšší hmotnost lepší akumulace tepla a lepší akustika; tloušťka příčky běžně 70 a 115 mm; rozměr ; svislé otvory umožňují vedení instalací. D. Betonové příčkovky z hutných nebo lehčených betonů (podle typu systému); sesazení na sraz lepí se plnoplošně v ložné i styčné. Úkol Vyhledejte si na youtube video o realizaci ytongové příčky. Ytong P KM BETA 4DF-D Liapor M 115 BS Klatovy betonová příčkovka 12 Víte že... vápenopísková příčka tloušťky 150 m byla testována na neprůstřelnost různými typy zbraní. V tomto testování obstála příčka na výbornou, nebyla prostřelena ani nejtěžším kalibrem používaným pro běžné testování ve stavebnictví. [016], [017] Realizace pórobetonových příček YTONG promaltování ložné i styčné spáry, kotvení ke stěně. Pórobetonová příčka YTONG kotvení ke stropu. [018] Vápenopísková příčka vedení elektroinstalace. [019] Realizace betonové příčky Liapor. [020] Betonová příčka BS Klatovy dilatace u stěny. [021] - 8 -
9 Poznámky z pozemního stavitelství Speciální zděné příčky A. Sádrové dílce jsou zhotoveny z poměrně velkých dílců (50 66,5 cm) rychlejší realizace, tloušťka dílců 6, 8 a 10 cm; sádrové dílce se pouze spárují. Podívejte se na stránky dodavatele například: Sádrové dílce SUPERBLOK EN Realizace sádrové příčky. [024] B. Copilitové příčky realizují se z jednotlivých dílců profilovaného skla Profilit, LINIT, Reglit (dříve Copilit) na celou výšku místnosti v jedné nebo ve dvou řadách; jednotlivá skla se ukládají do kotevního rámu a vzájemně jsou spojovány speciálními podložkami, mezi rámem a tvárovkou je pružná podložka, na závěr se spoje (mezi sklem a rámem, i mezi jednotlivými skly) vytmelí silikonem; rozměr prvků šířka cca 30 cm, délka až 6 m. Otázky k zamyšlení Viděli jste někde ve svém okolí copilitovou příčku? Víte že... copilitové příčky se ve dvojitém provedení dají použít i jako lehká obvodová stěna podívejte se například na NTK Praha. Schéma dvojitého provedení copilitové stěny. Osazení copilitových dílců do rámu. [015] Podívejte se na stránky dodavatele například: Profilitové dílce. [025] Profilitová příčka. [026] - 9 -

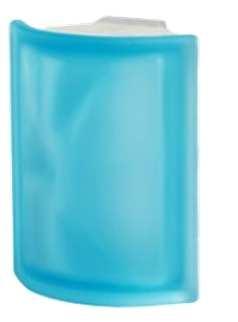

10 K Příčky Podívejte se na stránky dodavatele například: C. Sklobetonové příčky jsou realizovány ze skleněných tvárnic (luxfer propouštějí světlo, ale neprůhledné); provádějí se na celou výšku místnosti nebo v pásech, zdí se na střih: do jemné cementové malty do obvodového rámu (ukotvení výztuže do spár); do silikonového systému Ezylay, nebo systému Block Lock; případně realizovány jako prefabrikované panely. V otvorech větších než 6 m 2 po obvodu vynechat drážku a vložit dilatační vložku; stěny větších rozměrů (12 m 2 ) je nutno rozdělit ocelovými I nosníky. Víte že... do luxferové stěny je možné vložit osvětlení? Stačí do jednotlivých spár zabudovat LED pásky. Úkol Podívejte se na youtube na video suchá montáž luxfer. [027]; [028] Postup realizace luxferové příčky. [029], [030], [031], [032], [033], [034], [035], [036] Ukázky realizací luxferových příček
11 Poznámky z pozemního stavitelství 2.2 Montované příčky Pevné montované příčky realizují se především kostrové příčky spojení nosného roštu (kotveného k okolním konstrukcím) s obkladovým deskovým materiálem, který zajišťuje tuhost stěny; nosná část (kostra) je tvořena: kovovým roštem profily z ohýbaného plechu (U,C) + příslušenství a doplňky; dřevěnými hranoly. Obkladové desky jsou z: sádrokartonu (SDK); Kostra OSB, Cetris, překližka; kovových panelů, skla; Opláštění sádrovláknitých desek. Výplň minerální desky, skelná rohož Izolace (zlepšení akustiky). povrch je zpravidla dostatečně rovinný povrchová úprava nátěry, tapeta, keramické obklady. A. Sádrokartonové příčky jsou opláštěny sádrokartonovými deskami rozměr 1250 (1200) 2000 mm, tloušťka standardně 12,5 mm, modul 625 nebo 600 mm. Druhy: základní bílý; vodovzdorný zelený; protipožární červený; akustický modrý. Jednoduché nebo dvojité opláštění. Princip kostrové příčky. Zelený a červený sádrokarton. Realizace sádrokartonové příčky vytyčení polohy (poloha otvorů), kotvení připojovacích (vodicích) profilů na hmoždinky po cca 80 cm (profily opatřit těsněním omezení přenosu zvuku); stojky nižší cca o 1 cm než místnost (průhyb stropu), osově 60 nebo 62,5 cm; obkládání první strany samořezné šrouby, rozteč 25 cm; vyplnění prostoru minerální izolací (po provedení instalací); obložení druhé stěny (přesah oproti stěně první); bandážování (papírová nebo tkaninová páska), tmelení a broušení. Pozor! Dřevěné prvky podléhají objemovým změnám způsobených vlhkostí (dřevo bobrtná a sesychá), tyto změny se pak projeví na plášti konstrukce (sádrokartonu) v podobě trhlin. Podívejte se na stránky výrobce například: Víte že... dvojité opláštění zvýší tuhost příčky, čímž se zlepší její akustické vlastnosti? Úkol Podívejte se na youtube na video "sádrokartonová příčka montáž". Pozor! Při realizací SDK příček je třeba rovnou realizovat plánované rozvody. Dodatečná realizace je ovlivněna nosnou kostrou příčky. [037], [038], [039], [040], [041], [042] Postup montáže sádrokartonové příčky
12 K Příčky Pozor! Na napojení příček na okolní konstrukce, je třeba použít těsnící pásky a zamezit tak přenosu zvuku. Zvuková neprůzvučnost sádrokartonových příček je závislá na: tloušťce vzduchové mezery, druhu izolace (tloušťce), počtu desek opláštění (druhu), použití těsnících pásek. 39 db 48 db 53 db 59 db 1) sádrokarton tloušťky 12,5 mm nebo sádrokarton tloušťky 2 12,5 mm 2) vzduchová mezera tloušťky 100 mm izolace Airrock ND tloušťky 80 mm + vzduchová mezera tloušťky 20 mm izolace Airrock ND tloušťky 80 mm + vzduchová mezera tloušťky 20 mm izolace Airrock ND tloušťky 80 mm + vzduchová mezera tloušťky 20 mm + dilatace 5 mm + vzduchová mezera 100 mm 3) sádrokarton tloušťky 12,5 mm nebo sádrokarton tloušťky 2 12,5 mm Pozor! Při realizaci SDK příček je zapotřebí dopředu plánovat, v kterých místech bude příčka zatížena (boiler, zavěšené WC, kuchyňská linka) a v těchto místech vytvořit pomocný nosný systém. Úkol Popište detaily příček napojení na stropní konstrukci a podlahu. Detaily sádrokartonových příček: pevné připojení ke stropu, kluzné připojení ke stropu, připojení k čisté podlaze, připojení k hrubé podlaze. Podívejte se na stránky výrobce například: Vyhledejte si informace o příčkových dílcích Ytong. B. Ostatní kostrové příčky princip stejný jako u SDK příček (kostra + opláštění), typ kostry, opláštění a finální povrchové úpravy je daný systémem: například desky Internit LW (směs cementu, vápence, celulózových vláken a slídy); tloušťka desek 9 a 12 mm (omyvatelné), výsledná tloušťka příčky mm. C. Panelové příčky vyrábějí se především lehké prefabrikované dílce; výška panelů je totožná s výškou stěny; důležitá je snadná a rychlá montáž; příklady: příčkové dílce Ytong (vyráběné na zakázku) tloušťka mm, výška mm, šířka 600 mm; luxferové panely. Ukázky realizací kostrových příček Cembrit. [044] Příčkový dílec Ytong. [045]
13 Poznámky z pozemního stavitelství Přemístitelné příčky výhodou je především flexibilita prostoru jedná se o typizované stavebnice vyráběné v určitém modulu, příčka se montuje na čistou podlahu, to umožňuje její rozebrání a sestavení na jiném místě změny v řádu týdnů; využívají se především pro administrativní a obchodní budovy; univerzální prvkový systém se sestává z kostry, výplní oken a dveří. Podívejte se na stránky výrobců, například: [046], [047] Ukázka přemístitelných příček. Provádění kotví se upnutím mezi stropní konstrukci a podlahu volně, pomocí pružného spoje ve zhlaví dílce a neposuvně v patě; průsvitné výplně jsou zasklené dvojitě, nebo dvojsklem, často s doplněnými vnitřními žaluziemi; opláštění příčky musí umožnit kontrolu vnitřních rozvodů; přesné provedení celého systému spojené nedestruktivními (rozebíratelnými) spoji. Pozor! Při návrhu příčky je třeba zohlednit modul, ve kterém se vyrábí. Úkol Zjisti, jak se provádí kotvení přemístitelných příček k podlaze a jak ke stropní konstrukci (podhledu). Ukázka přemístitelné příčky Omega 100 typy modulů a jejich členění. [049] Ukázka přemístitelné příčky Milt typy modulů a jejich členění. [050] Technické specifikace technické parametry přemístitelných příček jsou dány konkrétním výrobkem (typem konstrukce). Omega 100 Omega 100F Omega MICRA I MICRA II Šířka modulu Výška modulu Maximální výška modulu Šířka viditelného sloupku Tloušťka příčky PO plného modulu EI/EW 60 PO proskleného modulu EI45/EW 60 Neprůzvučnost plný modul Neprůzvučnost prosklený modul Příklad technických parametrů přemístitelných příček Liko-s
14 K Příčky Výplně plné deskový materiál tloušťky 12 nebo 16 mm (nelaminovaná dřevotříska, dýhovaná dřevotříska, sádrokartonová nebo dřevotřísková deska s povrchovou úpravou tapeta, textilní čalounění apod.); prosklené sklo tloušťky 4, 6, nebo 9 mm (FLOAT, kalené apod.); izolační výplně běžné izolační materiály (ISOVER, URSA); Makrolon (polykarbonát): průsvitný (možno i průhledný); méně průsvitný než sklo - dvojitý cca 70 % (dvojité sklo 80 %); tloušťka 4 40 mm, šířka 1 2 m, délka 6 m; při více vrstvách velmi slušný součinitel prostupu tepla (méně světla). Dveře Příklady Makrolonových výplní. ukotvují se do systémové integrované hliníkové zárubně (jednokřídlové, dvoukřídlové, posuvné, hliníkové rámové s plnou, skleněnou nebo kombinovanou výplní), celoskleněné. 4 Ukázka přemístitelné příčky Milt typy dveřních modulů. [050] Víte že... se dnes dají zrealizovat příčky u kterých se dá změnit pomocí tlačítka jejich průsvitnost a průhlednost, nebo dokonce příčky, které se dokáží změnit v dotykovou obrazovku? Příslušenství prosklené moduly lze vybavit různými prvky (integrovanou horizontální žaluzií). Moderní možnosti Liko-s SMART-i-WALL [049] Liko-s LCD GLASS [049]

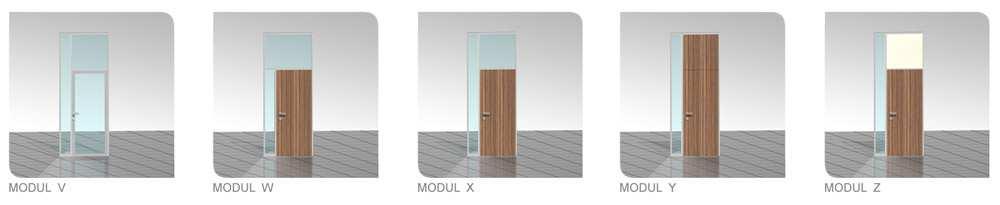

15 Poznámky z pozemního stavitelství Pohyblivé příčky slouží k dočasnému, okamžitému (změny jsou možné v rámci několika minut) dělení prostoru (zvyšují variabilitu využití prostoru); používají se pro konferenční místnosti, společenská centra, výstavní prostory; technické parametry jsou závislé na typu pohyblivé příčky (posuvné, skládací, shrnovací) a konstrukci (panelová, desková, lasmelová); obecně se jedná o prvky zavěšené od stropu ve vodicí kolejnici, jejichž stabilita je zajištěna vodicí lištou v podlaze; mají omezené možnosti zvukové izolace (vzduchové neprůzvučnosti). Podívejte se na stránky dodavatelů, například: [051], [052] Pohyblivé příčky. A. Posuvné příčky jsou složeny ze samostatných segmentů (dílců), které se (každý samostatně) pohybují po kolejnicové konstrukci pomocí elektropohonu nebo ručně; Pozor! ve chvíli, kdy chci mít příčku sklizenou tj. mít prostor otevřený, potřebuji si příčku někde zaparkovat na tento prostor musím myslet již při návrhu stavby. jednotlivé panely jsou složené z tuhého rámu a opláštění (dýha, akustická deska, fólie, zrcadlo, plech, tapety); panely se spojují na pero a drážku (magneticky) a mezi strop a podlahu se rozepřou pomocí rozpory ovládané klikou nebo elektromotorem. Parkování panelů posuvných příček. [053] Otázky k zamyšlení Pro jaké prostory byste navrhli příčku přemístitelnou a pro jaké prostory příčku pohyblivou? Běžné vlastnosti maximální šířka otvoru není omezena, maximální výška otvoru 5,0 12,0 m (podle tloušťky panelu); tloušťka panelů mm, šířka jednotlivých panelů mm; hmotnost příčky cca 50 kg/m 2 ; vzduchová neprůzvučnost db. Pohyblivé příčky zajištění přítlaku
16 K Příčky B. Skládací příčky jsou tvořeny trvale spojenými lamelami zavěšenými na kolejnici; realizují se v jednokřídlém nebo dvoukřídlém provedení. Jednokřídlé provedení. Dvoukřídlé provedení. jednotlivé lamely jsou zpravidla středově zavěšené na pojezdové kolejnici. Podívejte se na stránky výrobce Běžné vlastnosti [054], [055) Ukázky realizací lamelových příček. maximální šířka otvoru 5,0 m (jednokřídlé), maximální výška otvoru 4,0 m; tloušťka lamel 60 mm, rozměr lamel mm; vzduchová neprůzvučnost podle typu db. C. Shrnovací příčky příčka je tvořena tenkými dřevotřískovými deskami připojených průběžnými panty ke sloupkům, celá příčka je zavěšená na horní pojezdové liště; povrch příčky je potažen (PVC, dřevěné lamely apod.); maximální výška 3,5 m, maximální délka 5 m (10 m pro oboustranné). Shrnovací příčka HARMONIA. [056], [057] Ukázka shrnovacích příček bez vnitřní nůžkové konstrukce. shrnovací příčky jsou poměrně málo tuhé pro zlepšení tuhosti se používá vnitřní nůžková konstrukce (zlepšuje i stabilitu), hovoříme pak o tzv. Westfálských dveřích. Westfálské dveře princip nůžkové konstrukce
17 Poznámky z pozemního stavitelství 2.3 Monolitické příčky již se nerealizují setkáme se s nimi pouze u rekonstrukcí Moniérova příčka vyztužena sítí z oceli profilu 6 8 mm; mřížovina vytváří pole 300/300 mm a je kotvená nastřelovacími hřeby a kotvami z pásové oceli do stěn a stropu; příčka se betonovala do oboustranného bednění jedna strana bednění byla provedená na celou výšku, druhá se postupně doplňovala s pokračující betonáží; snaha o zjednodušení (odstranění) bednění: nosná mřížovina hustší cementová malta nahazovaná na jednostranné bednění; použití pletiva Tahokov, Keramid bez bednění. Minimální tloušťka příčky z těžkého betonu je 50 mm, příčky nahazované na pletivo bez bednění mají tloušťky mm Víte že... příčka moniérka vznikla na základě vynálezu zahradníka pana Moniéra, který původně vymyslel vyztužování květináčů z cementové malty ocelovým drátem? Rabitzova příčka sádrová příčka je provedená bez bednění; nosná kostra je z betonářské oceli profilu 8 10 mm, která se klade do sítě s oky mm, kotvených do stěn a stropů; na tuto kostru je nataženo Rabitzovo pletivo z pozinkovaného drátu profilu 0,8 1,5 mm, vzdálenost ok mm (případně jiné pletivo Keramid, Tahokov); oboustranně se pak nanášela sádrová malta s příměsí vazných částí, kterými bývalo pazdeří (odpad při zpracování lnu); tloušťka příčky bývá mezi mm; sádrová příčka je citlivá na vlhkost. Princip Moniérovy příčky. Princip Rabitzovy příčky. Vybourávání železobetonové příčky. [058] Pletivo: Rabitzovo, keramidové a Tahokov

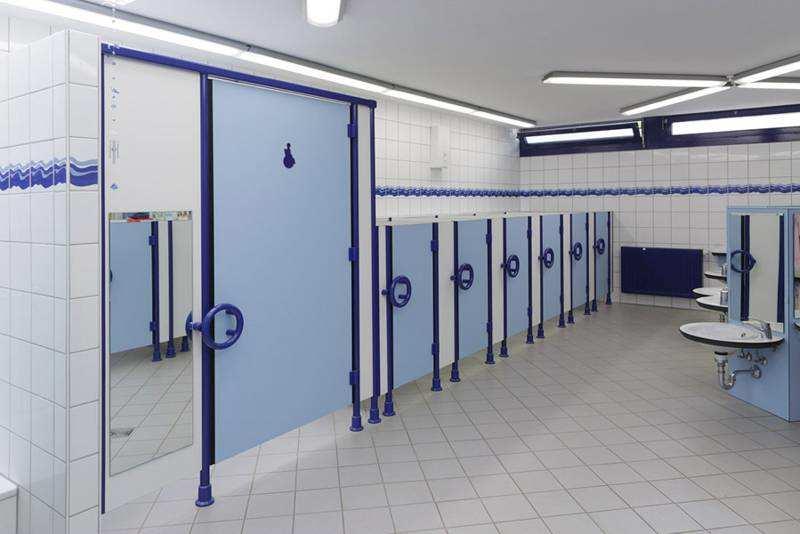

18 K Příčky 2.4 Ostatní příčky A. Sanitární příčky slouží pro jednoduché oddělení toalet a šaten ve veřejných prostorách jako jsou školy, školky, nemocnice, restaurace, obchodní centra, bazény, koupaliště a jiné; jedná se o montované, stabilní, univerzální dělící příčky, jejichž výhodou je rychlá, snadná montáž a demontáž, prostorová a designová variabilita a snadná údržba; základními typy jsou příčky oddělující WC, sprchové stěny a převlékací kabinky. [058], [059] Ukázky sanitárních příček Skládají se z: konstrukce tvořené zpravidla kovovými, eloxovanými nebo nerezovými profily; plné výplně jsou realizovány z DTD panelů, HPL panelů, sendvičových panelů, hliníkových nebo nerezovými plechy, případně sklem; dveří (jednokřídlé, dvoukřídlé, kyvné, nebo posuvné); kování zámek s ukazatelem OTEVŘENO/UZAVŘENO s nouzovým otevíráním. [060], [061] Ukázky sanitárních příček [062], [063] Ukázky sanitárních příček

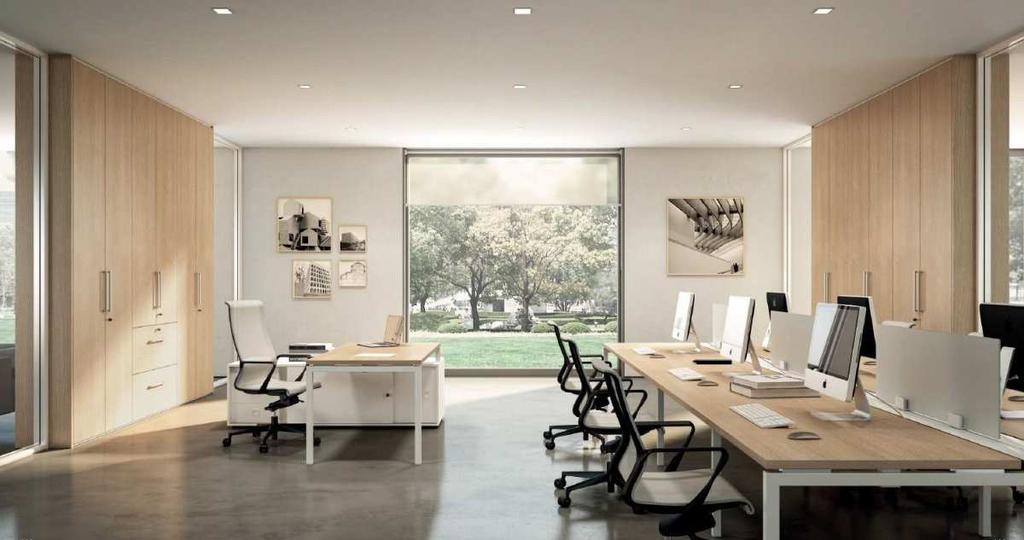

19 Poznámky z pozemního stavitelství B. Polopříčky kromě optického členění prostoru rovněž zlepšují jeho akustiku (snižují dozvuk). [064], [065] Ukázky polopříček členění prostoru. [066], [067], [068] Ukázky polopříček členění prostoru. C. Skříňové příčky hlavní funkcí je nejen rozdělení prostoru, ale i vytvoření úložných prostorů; jedná se o doplňkové konstrukce realizované zejména v bytech a administrativních budovách; z hlediska využití lze skříňové příčky rozdělit na jednostranné, oboustranné a kombinované; konstrukce skříňových příček je zpravidla realizována z nosných bočnic (plná deska nebo žebříkový rastr), které jsou ukotveny k podlaze a stropní konstrukci; na bočnice je připevněn systém polic a opláštění; druhou možností realizace skříňových příček je korpusový systém (sestavení příčky z jednotlivých skříní skládaných vedle sebe nebo na sebe) vede ke zdvojení nosných bočnic neekonomické. Víte že... skříňové příčky nejen uspoří místo, ale mají rovněž dobré akustické vlastnosti? Ukázky skříňové příčky. [069]
20 K Příčky 3. Zdroje 3.1 Použitá literatura Vydání této knihy podpořili:
