POPIS A VÝZNAM PARAMETRŮ MĚŘENÝCH PŘI LABORATORNÍ ANALÝZE OLEJE SPALUJÍCÍHO BIOPLYN

Transkript

1 POPIS A VÝZNAM PARAMETRŮ MĚŘENÝCH PŘI LABORATORNÍ ANALÝZE OLEJE SPALUJÍCÍHO BIOPLYN Větrný Jeníkov Ing. Martin Švarc Technical Manager

2

3

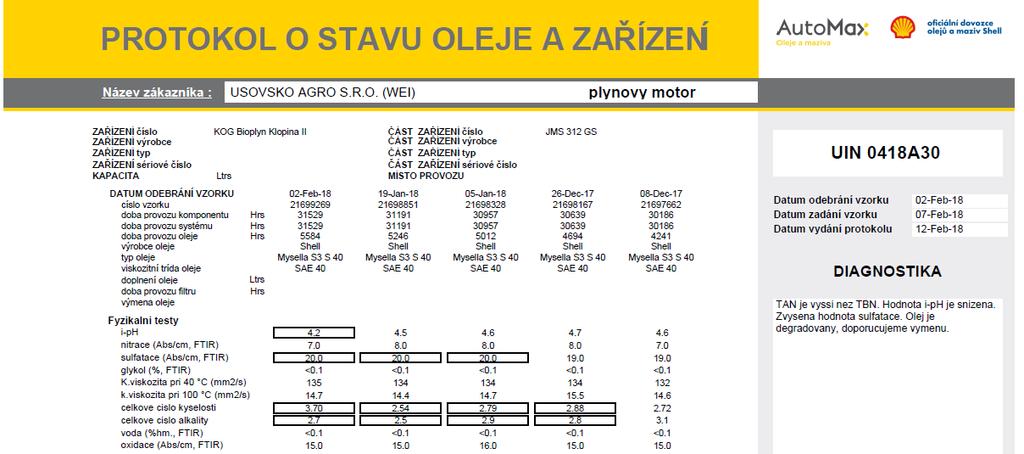

4 DOTAZY Z PRAXE Co znamenají jednotlivé parametry? Co říká např. informace, že Hodnota i-ph je snížená?

5 DOTAZY Z PRAXE Hrozí riziko poškození motoru, když je u oleje symbol POZOR a laboratoř přesto nedoporučuje výměnu náplně?

6 DOTAZY Z PRAXE Překročeno několik limitů (viz rámeček). JAK MOC JSOU LIMITY PŘEKROČENY? EXISTUJE NĚJAKÁ TOLERANCE PŘEKROČENÍ LIMITU?

7 DOTAZY Z PRAXE Hrozí poškození motoru, když je stav oleje nevyhovující, a od odběru vzorku uběhlo již několik dnů?

8 POPIS SLEDOVANÝCH PARAMETRŮ OLEJE

9 CO SE LZE Z ANALÝZY DOZVĚDĚT? Rozbory oleje dávají informaci o: Vlastnostech (opotřebení) oleje Stavu zařízení Kontaminaci

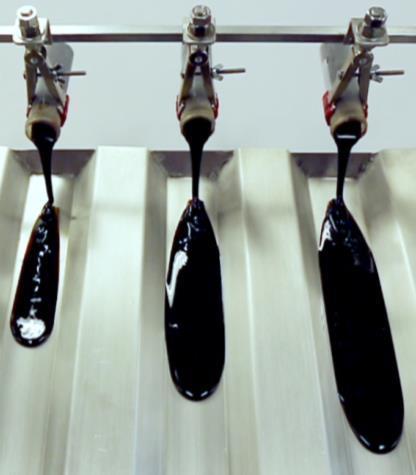

10 VIZKOZITA Citace analýzy: Viskozita oleje je zvýšená. Co parametr popisuje? Základní parametr každého mazacího oleje, značí tekutost (zvýšená = hustý olej). Co může být příčinou překročení limitu? V případě plynových motorů viskozita oleje obvykle roste v důsledku termooxidační degradace nebo znečištění Pokles viskozity není příliš typický a bývá následkem degradace polymerního zahušťovače v případě vícestupňových olejů.

11 i-ph Citace analýzy: Hodnota i-ph je příliš nízká. Co parametr popisuje? i-ph (z anglického initial ph) vyjadřuje korozívnost oleje. Souvisí přímo s kyselostí" oleje a překročení jeho limitu vede často k napadení ložiskové kompozice. Pokud klesne pod 4, je už olej kyselý a způsobuje korozi.

12 CELKOVÉ ČÍSLO ALKALITY (TBN) Co parametr popisuje? Citace analýzy: TAN je vyšší než TBN. Důležitý při spalování kyselých plynů, jejichž hořením vznikají sloučeniny reagující s vodou na kyseliny; Charakterizuje obsah přísad, které během provozu motoru tyto kyselé látky neutralizují. TBN neutralizuje silné kyseliny vzniklé spalováním kyselých plynů. Co může být příčinou překročení limitu? Pokud TBN rychle klesá, znamená to, že plyn obsahuje vysoký obsah H 2 S POZOR: Důležitá je rychlost poklesu, ne absolutní hodnota TBN.

13 CELKOVÉ ČÍSLO KYSELOSTI (TAN) Co parametr popisuje? Citace analýzy: TAN je vyšší než TBN. Číslo kyselosti charakterizuje nárůst obsahu slabých kyselých složek v oleji; Jejich původ je v oxidaci a nitraci, tedy ve stárnutí a degradaci oleje. Co může být příčinou překročení limitu? Vysoká provozní teplota a přístup kyslíku znamená pozvolnou termicko-oxidační degradace oleje.

14 OXIDACE Co parametr popisuje? Citace analýzy: Zvýšená hodnota oxidace a nitrace Stárnutí oleje vlivem vzdušného kyslíku Oxidační produkty, zejména kyseliny, přispívají ke zvýšení kyselosti oleje a ke stupňující se tvorbě kalů, laků a ke korozivnímu působení oleje v motoru (koroze ložisek, chladiče oleje); Co může být příčinou překročení limitu? Urychlení oxidace pomáhá (kromě přítomnosti kyslíku) především vysoká provozní teplota oleje Při vysoké oxidaci může začít stoupat také viskozita

15 NITRACE Co parametr popisuje? Citace analýzy: Zvýšená hodnota oxidace a nitrace Nitráty, které vznikají současně s oxidačními produkty, Mají velmi podobný negativní vliv na vlastnosti oleje jako produkty oxidace oleje (dusičnany a vysoká teplota), tedy tvorba laků, úsad a koroze ložisek a chladiče oleje. Co může být příčinou překročení limitu? Většinou doprovází oxidaci, je důsledkem styku oleje se spalinami.

16 OBSAH PRVKŮ VE VZORKU - PŘÍSADY B (bor) Ba (barium) Ca (vápník) Mg (hořčík) P (fosfor) S (síra) Zn (zinek) přísada do chladicí kapaliny detergent, přísada do plastických maziv antioxidant, detergent antioxidant, detergent protiotěrová přísada, antioxidant antioxidant, detergent, protiotěrová přísada antioxidant, inhibitor koroze, protiotěrová přísada, vysokotlaká přísada a detergent

17 OBSAH PRVKŮ VE VZORKU - KONTAMINANTY Si (křemík) Na (sodík) K (draslík) Li (lithium) 1/ Prach z okolí (v okruzích se vstupem vzduchu) 2/ Siloxany ze spalovaného plynu (není-li doprovázen vyšším obsahem otěrových kovů) 3/ protipěnivostní přísada oleje přísada do chladící kapaliny, mořská voda, palivo přísada do chladící kapaliny přísada do plastických maziv

18 OBSAH PRVKŮ VE VZORKU OTĚROVÉ KOVY Cín (Sn) Hliník (Al) Hořčík (Mg) Chrom (Cr) Mangan (Mn) Měď (Cu) Molybden (Mo) Nikl (Ni) Olovo (Pb) Stříbro (Ag) Titan (Ti) Vanad (V) Zinek (Zn) Železo (Fe) ložisko z bílého kovu, bronzové převody, plášť ložiska píst z lehké slitiny, ložisko, plastické mazivo slitiny, mořská voda pokovené pístní kroužky, valivá ložiska ventily, dmychadla, výfukové a sací systémy ložisko, plášť valivého ložiska, trubky výměníkového systému v chladiči pístní kroužky niklové oceli, zbytkové palivo, ložiska, ventily a sedla ventilů ložisko z bílého kovu, olovnaté palivo, plastické mazivo pokovené plochy, plášť ložiska, elektrické kontakty lopatky turbín, těsnění zbytkové palivo, otočný prvek ložiska barvy obecné opotřebení, převody, kluzné povrchy, rez

19 LIMITY VÝROBCŮ MOTORŮ Parametr LIMITY VÝROBCŮ MOTORŮ Jenbacher MWM Deutz MAN 2G Waukesha Otěrové kovy Fyzikální parametry Viskozita při 100 C 12 až 18 cst při 100 C 12 až 18 cst při 100 C TBN TAN >50% hodnoty čerstvého oleje (>2) max. 2,5 nad hodnotu nového oleje limit SAE (tj. 12,5-16,3 pro SAE 40) < 17,5 mm²/s >2 > 3 >2 menší nebo rovno TBN max. 2,5 nad hodnotu nového oleje max. 3 nad hodnotu nového oleje -20 až +30% od hodnoty nového oleje 30 50% hodnoty nového oleje (dle typu plynu) 2,5 až 3 nad hodnotu nového oleje Oxidace 20 Abs/cm 20 Abs/cm 20 Abs/cm max. 30 A/cm 25 A/cm Nitrace 20 Abs/cm 20 Abs/cm 20 Abs/cm max. 30 A/cm 25 A/cm Znečištění >1% - >1 % i-ph 4,5 4,5 4 min. 3,5 Voda max 0,2% max 0,2% max 0,1% >0,1 % Glykol max 0,02% (= 200 ppm) max 0,05% (= 500 ppm) max 0,1% (1000 ppm) nepřítomen železo (ppm/1000 prov. h) max 20 max 30 max trendová analýza olovo (ppm/1000 prov. h) max 20 max 20 max trendová analýza hliník (ppm/1000 prov. h) max 15 max 20 max trendová analýza cín (ppm/1000 prov. h) max 5 max 10 max 5 10 trendová analýza chrom (ppm/1000 prov. h) max 5 max 10 max 10 5 trendová analýza měď (ppm/1000 prov. h) max 15 max 20 max trendová analýza

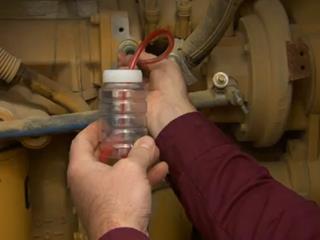

20 CO TAKÉ OVLIVŇUJE VÝSLEDEK ANALÝZY ODBĚR VZORKU - DOPORUČENÉ PRAKTIKY Odebírat vzorky v momentě, kdy je olej zahřátý a v cirkulaci Odebírat vzorky z tzv. živých částí systému, ideálně z míst s turbulentním prouděním, např. kolen atd. Odebírat vzorky za činnými komponenty jako jsou ložiska, převody, válce, čerpadla, atd.. Odebírat vzorky před filtrem (pokud není účelem zjištění účinnosti filtrů)

21 CO TAKÉ OVLIVŇUJE VÝSLEDEK ANALÝZY ODBĚR VZORKU - ČEMU JE DOBRÉ SE VYHNOUT Neodebírat vzorek, když je stroj zcela studený, nebo byl dlouhou dobu odstaven. Nebrat vzorky zpoza separátorů a filtrů. Nebrat vzorky z uzavřených konců systémů a hadic, případně z jiných míst kde olej není v pohybu. Pokud se nelze vyhnout, odpustit dostatečné množství.

22 DOTAZY Z PRAXE Hrozí poškození motoru, když je stav oleje nevyhovující, a od odběru vzorku uběhlo již několik dnů?

23 NOVÉ TECHNOLOGIE TESTOVANÉ SPOLEČNOSTÍ SHELL VE SPOLUPRÁCI S PŘEDNÍMI VÝROBCI MOTORŮ POUŽITÍ ON-LINE SENZORŮ UVNITŘ MOTORU Neexistuje prodleva mezi vzorkováním a zpracováním analýzy Opravdu KONTINUÁLNÍ průběh sledování Zákazník dostává okamžitou informaci, že je olej na hraně životnosti Eliminuje chyby při vzorkování (odběr vzorku neprobíhá)

24

25 POPIS VZORKU Čím komplexnější je informace o vzorku oleje, tím vyšší má rozbor vypovídací hodnotu Mělo by vždy být u vzorku známo: Výrobce a přesné označení modelu motoru Přesný název oleje Jméno firmy Kontaktní osoba Identifikační číslo (UIN / LubeAnalyst číslo) Datum odběru vzorku Proběh oleje v mh Proběh motoru v mh Doplněné množství oleje od poslední výměny

26 SKLADOVÁNÍ

27 SKLADOVÁNÍ OLEJE déšť Sonnenlicht voda Luftraum Oil sud dýchá vlivem rozdílu tlaků Oil Oil Vznik vakua vlivem poklesu teploty Volná voda

28 DLOUHODOBÉ SKLADOVÁNÍ JIŽ OTEVŘENÝCH SUDŮ Sudy držte mimo dosah deště a slunečního záření Již otevřené sudy skladujte dlouhodobě v horizontální poloze Shell Global Solutions International B.V,; All rights reserved. Restricted 30
