SMĚRNICE PRO DOKUMENTACI STAVEB POZEMNÍCH KOMUNIKACÍ

Transkript

1 MINISTERSTVO DOPRAVY Odbor silniční infrastruktury SMĚRNICE PRO DOKUMENTACI STAVEB POZEMNÍCH KOMUNIKACÍ Dodatek č. 1 Schváleno: MD-OSI, č.j. 998/ IPK/1 ze dne , s účinností od 1. ledna 2010 Praha, prosinec 2009

2 OBSAH VŠEOBECNĚ 2 ČÁST I VŠEOBECNÁ USTANOVENÍ KAPITOLA 3 Rozsah působnosti směrnice 5 ČÁST II DOKUMENTACE STAVEB POZEMNÍCH KOMUNIKACÍ KAPITOLA 6 Projektová dokumentace pro ohlášení stavby (DOS) 9 KAPITOLA 7 Projektová dokumentace pro vydání stavebního povolení (DSP) 9 KAPITOLA 8 Projektová dokumentace pro provádění stavby (PDPS) 11 ČÁST III PŘÍLOHY Příloha č. 1 Soubor základních přepisů a dokumentací pro stavbu PK 15 Příloha č. 6 Souvisící právní předpisy 16 Příloha č. 7 Technické normy 17 Příloha č. 8 Předpisy Ministerstva dopravy 18 1

3 VŠEOBECNĚ Z části I. se upravuje Kapitola 3. Rozsah působnosti Směrnice. V části II. se, ve smyslu Vyhlášky Ministerstva dopravy č. 146/2008 Sb., o rozsahu a obsahu projektové dokumentace dopravních staveb, doplňují následující Kapitoly o ustanovení uvedená v textu dodatku: 6. Projektová dokumentace pro ohlášení stavby (DOS), 7. Projektová dokumentace pro vydání stavebního povolení (DSP), 8. Projektová dokumentace pro provádění stavby (PDPS). Současně se aktualizuje příloha: Příloha 1: Soubor základních předpisů a dokumentací pro stavby PK. Zbývající přílohy se aktualizují odkazem na webové stránky: www:sbcr.cz ; www:unmz.cz; www: pjpk.cz. Úprava se týká v plném rozsahu: Příloha 6: Související právní předpisy Příloha 7: Technické normy Příloha 8: Předpisy MD Původní text Směrnice se upravuje na nové znění (viz doplňky vyjádřené tučným písmem ve tvaru kurzíva). Úplné znění předmětných Kapitol a oddílů je k dispozici na elektronickém nosiči CD. 2

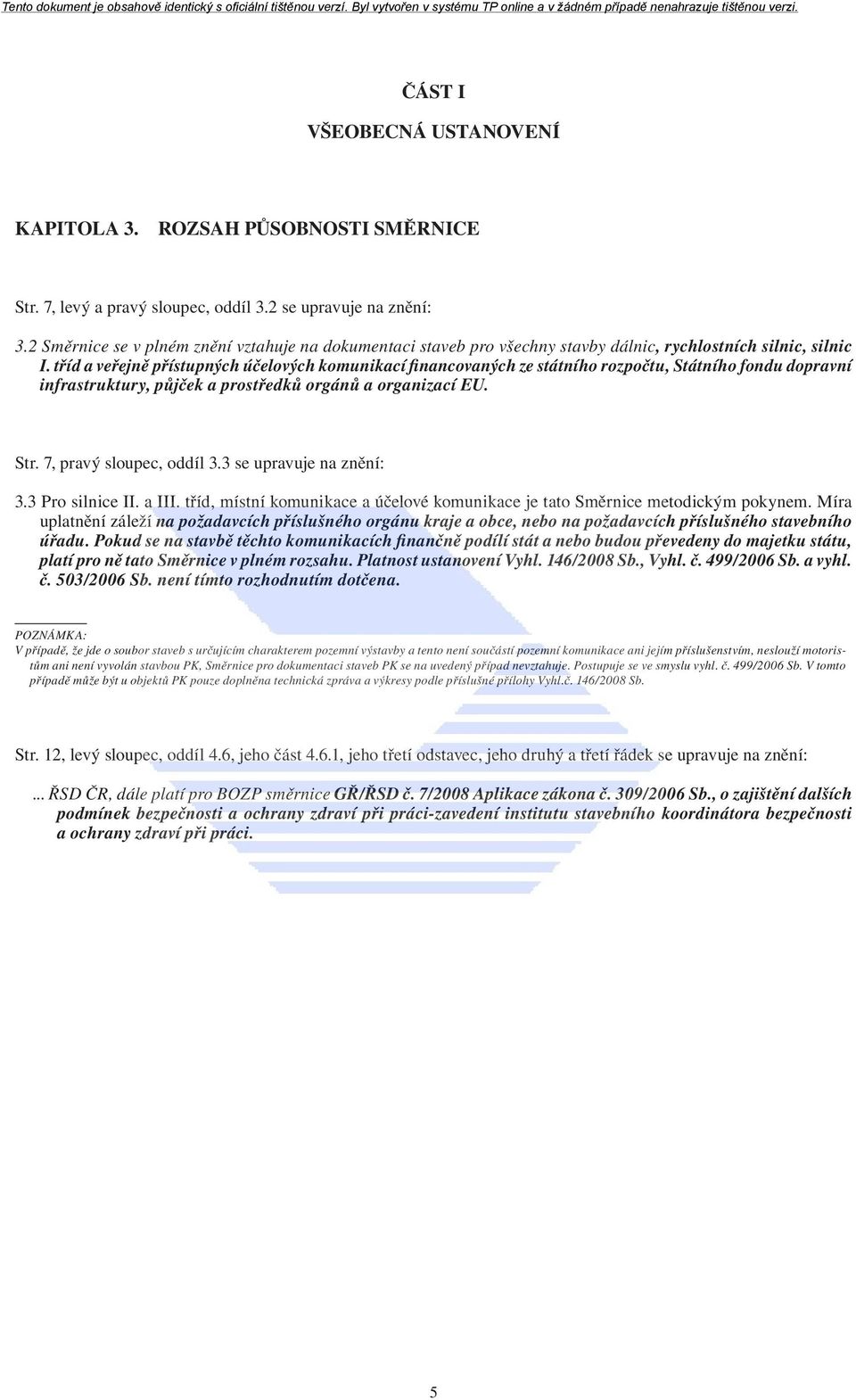

4 ČÁST I VŠEOBECNÁ USTANOVENÍ 3

5 4

6 ČÁST I VŠEOBECNÁ USTANOVENÍ KAPITOLA 3. ROZSAH PŮSOBNOSTI SMĚRNICE Str. 7, levý a pravý sloupec, oddíl 3.2 se upravuje na znění: 3.2 Směrnice se v plném znění vztahuje na dokumentaci staveb pro všechny stavby dálnic, rychlostních silnic, silnic I. tříd a veřejně přístupných účelových komunikací financovaných ze státního rozpočtu, Státního fondu dopravní infrastruktury, půjček a prostředků orgánů a organizací EU. Str. 7, pravý sloupec, oddíl 3.3 se upravuje na znění: 3.3 Pro silnice II. a III. tříd, místní komunikace a účelové komunikace je tato Směrnice metodickým pokynem. Míra uplatnění záleží na požadavcích příslušného orgánu kraje a obce, nebo na požadavcích příslušného stavebního úřadu. Pokud se na stavbě těchto komunikacích finančně podílí stát a nebo budou převedeny do majetku státu, platí pro ně tato Směrnice v plném rozsahu. Platnost ustanovení Vyhl. 146/2008 Sb., Vyhl. č. 499/2006 Sb. a vyhl. č. 503/2006 Sb. není tímto rozhodnutím dotčena. POZNÁMKA: V případě, že jde o soubor staveb s určujícím charakterem pozemní výstavby a tento není součástí pozemní komunikace ani jejím příslušenstvím, neslouží motoristům ani není vyvolán stavbou PK, Směrnice pro dokumentaci staveb PK se na uvedený případ nevztahuje. Postupuje se ve smyslu vyhl. č. 499/2006 Sb. V tomto případě může být u objektů PK pouze doplněna technická zpráva a výkresy podle příslušné přílohy Vyhl.č. 146/2008 Sb. Str. 12, levý sloupec, oddíl 4.6, jeho část 4.6.1, jeho třetí odstavec, jeho druhý a třetí řádek se upravuje na znění:... ŘSD ČR, dále platí pro BOZP směrnice GŘ/ŘSD č. 7/2008 Aplikace zákona č. 309/2006 Sb., o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci-zavedení institutu stavebního koordinátora bezpečnosti a ochrany zdraví při práci. 5

7 6

8 ČÁST II DOKUMENTACE STAVEB POZEMNÍCH KOMUNIKACÍ 7

9 8

10 ČÁST II DOKUMENTACE STAVEB POZEMNÍCH KOMUNIKACÍ KAPITOLA 6. PROJEKTOVÁ DOKUMENTACE PRO OHLÁŠENÍ STAVBY (DOS). Str. 44, pravý sloupec, oddíl 6.1, odstavec 6.1.2, doplnit třetí řádek na znění:... vyhláška č. 104/1997 Sb. a zákon č. 183/2006 Sb. Str. 45, pravý sloupec, oddíl A. Průvodní zpráva, část c) základní údaje o stavbě, doplňuje se odstavec ce) způsob zajištění bezpečnosti a ochrany zdraví při práci na staveništi Str. 45,(46) pravý sloupec, oddíl B. Souhrnná technická zpráva, doplňují se odstavce: e) řešení požadavků na bezpečnost stavby a základní koncepce zajištění bezpečnosti při užívání stavby, f) zásady řešení bezbariérového užívání přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace, stávající odstavec označený e) se mění na g) Str. 46, levý sloupec, oddíl D. Zásady organizace výstavby, doplňují se dva odstavce: d) popis staveniště včetně zajištění základních podmínek a označení pro běžné užívání veřejně přístupných komunikací a ploch souvisejících se staveništěm osobami s omezenou schopností pohybu a orientace, e) stanovení podmínek pro provádění stavby z hlediska bezpečnosti stavby a ochrany zdraví při práci. KAPITOLA 7. PROJEKTOVÁ DOKUMENTACE PRO VYDÁNÍ STAVEBNÍHO POVOLENÍ (DSP) Str. 47, levý sloupec. oddíl 7.1.5, první odstavec, jeho první odsek se upravuje na znění: zákona č. 183/2006Sb., vyhlášky č. 499/2006 Sb. a vyhlášky č. 146/2008 Sb., o rozsahu a obsahu projektové dokumentace dopravních staveb, Str. 49, levý sloupec, oddíl 2. Společné zásady, část 2.2 Projektová dokumentace musí: se doplňuje odstavec f) obsahovat i způsob zajištění bezpečnosti a ochrany zdraví při práci na staveništi. Str. 51, levý sloupec, oddíl 3. Přehled výchozích podkladů a průzkumů, se doplňuje o: odstavec i) stavebně historický průzkum u stavby, která je kulturní památkou, je v památkové rezervaci nebo v památkové zóně. 9

11 Str. 53, pravý sloupec, oddíl B. Souhrnné řešení stavby, za odstavec 5) Celkové vodohospodářské řešení se doplňuje nový odstavec č. 6) 6. Bezbariérové užívání a) zásady řešení pro osoby s omezenou schopností pohybu, b) zásady řešení pro osoby se zrakovým postižením, c) zásady řešení pro osoby se sluchovým postižením, d) použití stavebních výrobků pro bezbariérové řešení. Str. (53), 54, levý sloupec, Objekty pozemních komunikací, část 1.1 Technická zpráva, upravují se stávající odstavce c) a d) jejich sloučením, přečíslováním stávajících odstavců c) až j) a doplňuje se nový odstavec k) k) řešení přístupu a užívání veřejně přístupných komunikací a ploch souvisejících se staveništěm osobami s omezenou schopností pohybu a orientace. Str. 54, pravý sloupec, část 1.2 Výkresy, doplňuje se nový odstavec Projektová dokumentace nového objektu pozemní komunikace nebo rozšíření stávajícího objektu pozemní komunikace, který má být umístěn na území památkové rezervace, památkové zóny, nebo ochranného pásma nemovité kulturní památky, nemovité národní kulturní památky, památkové rezervace nebo památkové zóny se doplní o pohledy nebo zákresy objektu pozemní komunikace do fotografií a vizualizaci. Str. 55, levý sloupec, část 2. mostní objekty, oddíl b) základní údaje o mostu, poslední odsek doplňuje se na znění : zatížení a zatížitelnost mostu Str. 55, levý sloupec, část 2. mostní objekty, oddíl d) technické řešení mostu, první odsek se doplňuje na znění popis nosné konstrukce mostu, vkládá se další (následující) odsek na znění: údaje o založení a spodní stavbě mostu Str. 55, pravý sloupec, za oddíl f) přehled provedených výpočtů a konstatování dimenzí se doplňuje další oddíl g) řešení přístupů a užívání stavby osobami s omezenou schopností pohybu a orientace. Str. 56, levý sloupec,oddíl 3 Odvodnění PK, část c) statické výpočty, jeho druhý odsek se upravuje na znění: pro betonové konstrukce a ostatní objekty na síti pro stanovení tloušťky stěn a dna nádrže a případného vyztužení. Str. 56, pravý sloupec, oddíl 4 Objekty osvětlení PK, část b) výkresy, druhá odrážka se připojuje k první a čtvrtá odrážka se připojuje ke třetí. Str. 56, pravý sloupec, oddíl 5 Objekty podzemních staveb, část b) technická část: druhý a třetí odsek se spojují v jeden, 10

12 Str. 57, levý sloupec, část b) technická část, vkládají se další dva odseky s textem: bezpečnostní dokumentace tunelů delších než 500 m, požadavky na bezbariérové užívání stavby. Str. 57, pravý sloupec, oddíl 6, část a) technická zpráva, její pátý odsek se upravuje na znění: stanovení hlavních předpisů, které byly v dokumentaci použity a podle kterých je nutno provádět montáž, Str. 58, levý sloupec, odstavec 7. OBJEKTY DRAH, upravuje se textace řádků č. 4 a 5 na znění:..se zhotoví v rozsahu a obsahu podle přílohy 5 vyhlášky č. 146/2008 Sb. Str. 58, pravý sloupec, část Zásady organizace výstavby, předposlední odsek se upravuje na znění: zvláštní požadavky na provádění stavby, které vyžadují bezpečnostní opatření, poslední odsek se upravuje (doplňuje) na znění: návrh řešení dopravy během výstavby (přepravní a přístupové trasy, zvláštní užívání PK, uzavírky, objížďky, výluky), včetně zajištění základních podmínek a označení pro samostatný a bezpečný pohyb osob s omezenou schopností pohybu a orientace na veřejně přístupných komunikacích a plochách souvisejících se staveništěm, přidává se další odsek ve znění: stanovení podmínek pro provádění stavby z hlediska bezpečnosti a ochrany zdraví, plán bezpečnosti a ochrany zdraví při práci na staveništi podle zák. č. 309/2006 Sb., kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy (zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci), v platném znění. KAPITOLA 8. PROJEKTOVÁ DOKUMENTACE PRO PROVÁDĚNÍ STAVBY (PDPS) Str. 60, levý sloupec, oddíl 2 Společné zásady, část 2.2 upravuje se text odstavce v rozsahu první věty na znění: Při vypracování projektové dokumentace pro provádění stavby se musí dodržet návrh stavby určený projektovou dokumentací pro ohlášení stavby podle přílohy č. 7 Vyhlášky č. 146/2008 Sb. nebo projektovou dokumentací pro vydání stavebního povolení nebo k oznámení stavby ve zkráceném stavebním řízení podle přílohy č. 8 Vyhlášky č. 146/2008 Sb. ověřenou ve stavebním řízení a požadavky stavebního povolení, vodoprávního souhlasu a vodoprávního rozhodnutí. Ruší se poslední věta odstavce 2.2. Str. 60, levý sloupec, oddíl 2 Společné zásady, část 2.3, doplňuje se poslední větu odstavce na znění:... ve smyslu zákona č. 137/2006 Sb., o veřejných zakázkách, ve znění pozdějších předpisů. 11

13 Str. 60, levý sloupec, oddíl 3.1 se upravuje na část 2.4 s úpravou textu první věty odstavce na znění:... Základní členění projektové dokumentace pro provádění stavby vychází z členění... Str. 60, levý sloupec, oddíl 3.2 se upravuje na část 2.5 s úpravou textu na znění:... Projektová dokumentace pro provádění stavby se skládá ze svazku a nebo svazků výkresů. Str.60, pravý sloupec, oddíl B. Stavební část, část: Do výkresů se doplní, se doplňuje další odsek: detaily určující užívání stavby osobami s omezenou schopností pohybu a orientace Str. 61, levý sloupec, doplňuje se další odstavec označený f): f) detaily obsahují podrobné požadavky na technické i materiálové řešení bezbariérových úprav. 12

14 ČÁST III PŘÍLOHY 13

15 14

16 III. PŘÍLOHY Příloha 1 SOUBOR ZÁKLADNÍCH PŘEDPISŮ A DOKUMENTACÍ PRO STAVBU POZEMNÍCH KOMUNIKACÍ ÚROVEŇ DRUH PŘEDPISU/DOKUMENTACE ČR Obchodní zákoník (zák. č. 513/1991 Sb., ve znění pozdějších předpisů) Občanský zákoník (zák. č. 40/1964 Sb., ve znění pozdějších předpisů) Zákon č. 22/1997 Sb. a Nař. vl. č. 163/2002 Sb., ve znění Nař. vl. č. 312/2005 a Nař. vl. č. 190/ 2002 Sb., ve znění pozdějších předpisů České technické normy (ČSN) Zákon o cenách (zák. č. 526/1990 Sb., ve znění pozdějších předpisů) Stavební zákon (zák. č. 183/2006 Sb., ve znění pozdějších předpisů) a vyhl. č. 499/2006 Sb., č.503/2006 Sb. a č.146/2008 Sb. Zákon o pozemních komunikacích (zák. č. 13/1997 Sb., ve znění pozdějších předpisů) a Vyhláška č. 104/1997 Sb., kterou se provádí zák. o PK, ve znění pozdějších předpisů. REZORT (MD ČR) Obchodní podmínky pro průzkumné a zeměměřické práce a dokumentaci staveb PK (OP-D) Obchodní podmínky pro služby (OP-S) Obchodní podmínky staveb PK (OP)-Červená kniha Zákon o veřejných zakázkách (zák. č. 137/2006 Sb.) Technické kvalitativní podmínky pro dokumentaci staveb PK (TKP-D) Technické kvalitativní podmínky staveb PK (TKP) Oborový třídník stavebních konstrukcí a prací staveb pozemních komunikací (OTSKP-PK) Směrnice pro dokumentaci staveb PK (SDS-PK) Technické podmínky (TP), Metodické pokyny (MP), Vzorové listy PK (VL) OBJEDNATEL (INVESTOR) Obchodní podmínky staveb PKmenšího rozsahu (OP)-Zelená kniha Zvláštní obchodní podmínky pro zeměřické a průzkumné práce a dokumentaci stavby PK (ZOP-D) Zvláštní obchodní podmínky pro služby (ZOP-S) Zvláštní obchodní podmínky staveb PK (ZOP)-Červená kniha Zvláštní obchodní podmínky staveb PK menšího rozsahu (ZOP)- Zelená kniha Zvláštní technické kvalitativní podmínky pro dokumentaci stavby PK (ZTKP-D) Zvláštní technické kvalitativní podmínky stavby PK (ZTKP) Soupis prací stavby (SP) Další technické předpisy MD. Projektová dokumentace pro provádění stavby (PDPS) *) *) Poznámka: Dříve ZVS 15

17 Str. 79 Příloha 1: Soubor základních technických předpisů a dokumentací pro stavby PK (Aktualizováno) Příloha č.1 se doplňuje v prvním sloupci Úroveň, v řádku ČR a v jeho pátém sloupci, druhý a třetí řádek na znění:... ve znění pozdějších předpisů a vyhlášek č. 499/2006 Sb., č. 503/2006 Sb a č. 146/2008 Sb. Str. 85 Příloha 6: Související právní předpisy ( Platí aktualizace ve smyslu údajů na www: sbcr.cz) Všeobecný vztah k projektové dokumentaci Ruší se Vyhláška č. 369/2001 Sb. a nahrazuje se: Vyhláška č. 398/2009 Sb.o obecných technických požadavcích zabezpečujících bezbarierové užívání staveb Ruší se Zákon č. 133/1995 Sb. Nařízení vlády č. 362/2005 Sb. se v tomto oddílu ruší a přesouvá do nového oddílu Bezpečnost a ochrana zdraví při práci Územní plánování a stavební řád Ruší se Vyhláška č. 137/1998 Sb. a nahrazuje se: Vyhláška č. 268/2009 Sb., o technických požadavcích na stavby Ruší se Vyhláška MD o projektové dokumentaci leteckých staveb, staveb drah a na dráze a staveb pozemních komunikací a nahrazuje se: Vyhláška č. 146/2008 Sb., o rozsahu a obsahu projektové dokumentace dopravních staveb Doplňuje se nová položka: Nařízení vlády č. 264/2009 Sb., o bezpečnostních požadavcích na tunely PK delší než 500 m Pozemní komunikace Ruší se Zákon č. 361/2001 Sb. a nahrazuje se zák.č. 361/2000 Sb. dtto Ruší se Zákon č. 38/1995 Sb. Geotechnika, hornictvá čínnost a nerostné bohatství Ruší se Zákon č. 259/1992 Sb. Nemovitosti Ruší se Zákon č. 259/1992 Sb. Ruší se Nařízení vlády č. 116/1995 Sb. Ruší se Vyhláška MF č. 178/1994 Sb. Územní celky Ruší se Zákon č. 425/1990 Sb. 16

18 Životní prostředí obecně Ruší se Zákon ČNR č. 244/1992 Sb. Ochrana zdraví Ruší se Nařízení vlády č. 178/2001 Sb. a nahrazuje se: Nařízení vlády č. 361/2007 Sb., kterým se stanoví podmínky ochrany zdraví při práci Ruší se Nařízení vlády č. 502/2000 Sb. a nahrazuje se: Nařízení vlády č. 148/2006 Sb., o ochraně draví před nepříznivými účinky hluku a vibrací Zemědělství Ruší se Zákon č. 195/1993 Sb. a nahrazuje se: Zákon č. 229/1991 Sb., o úpravě vlastnických vztahů k půdě a jinému zemědělskému majetku, ve znění pozdějších předpisů Ovzduší Ruší se Nařízení vlády č. 350/2002 Sb. Ruší se Vyhláška MŽP č. 356/2002 Sb. Doplňuje se nový oddíl: Bezpečnost a ochrana zdraví při práci Zákon č. 258/2000 Sb., o ochraně veřejného zdraví, ve znění pozdějších předpisů Zákon č. 133/1985 Sb., o požární ochraně Zákon č. 262/2006 Sb., zákoník práce, ve znění pozdějších předpisů Zákon č. 309/2006 Sb., o zajištění dalších podmínek BOZP, ve znění pozdějších předpisů Nařízení vlády č. 591/2006 Sb., o bližších minimálních požadavcích na BOZP na staveništích Nařízení vlády č. 362/2005 Sb., o bližších požadavcích na BOZP na pracovištích s nebezpečím pádu z výšky nebo do hloubky Nařízení vlády č. 101/2005 Sb., o podrobnějších požadavcích na pracoviště a pracovním prostředí Vyhláška ČÚBP č. 48/1982 Sb., o základních požadavcích k zajištění bezpečnosti práce a technických zařízení, ve znění pozdějších předpisů Dokument Identifikace a vyhodnocení rizik pro danou činnost nebo staveniště Str. 90 Příloha 7: Technické normy (Platí aktualizace ve smyslu údajů na :www: unmz.cz/normy/inf.cen) Ruší se položky: ČSN Výkresy ve stavebnictví... : ČSN Osvětlovací stožáry : ČSN Geodetické body : ČSN Navrhovanie drevených... : ČSN Geotextilie ve stavebních konstrukcích 17

19 : ČSN Zemní práce : ČSN Navrhovanie autobusových stanic : ČSN Stavba vozovek. Stabilizované podklady : ČSN Navrhování dřevěných mostních konstrukcí Str. 93 Příloha 8: Předpisy MD (PK) Celý text přílohy se ruší a nahrazuje zněním: Aktualizováný seznam předpisů včetně distributorů je uveden na: (Předpisy a dokumentace pro PK) 18

20 19
