Pokyny k montáži a obsluze

Rozměr: px
Začít zobrazení ze stránky:

Download "Pokyny k montáži a obsluze"

Transkript

1 Pokyny k montáži a obsluze Modul větrání LM Wolf Česká republika s.r.o., Rybnická 9, Brno, tel , fax , Art.-Nr.: 06781_0109 Změny vyhrazeny CZ

2 Obsah Bezpečnostní upozornění... Normy a předpisy... 4 Popis zařízení... 5 Montáž Přiřazení zón Elektrické připojení Přehled konfigurací zařízení...11 Konfigurace L Konfigurace L Konfigurace L Konfigurace K Konfigurace K1... Konfigurace K Konfigurace K Konfigurace K Konfigurace K Konfigurace K17... Konfigurace K Nastavení parametrů Přehled parametrů základních nastavení... 6 Přehled parametrů zařízení... 6 Přehled parametrů Servis Parametry/Popis funkcí Standardní funkce Ochrana čerpadel Ochrana motoru Ochrana směšovače Protimrazová ochrana Protimrazová ochrana prostoru Externí spuštění Pohotovostní provoz vytápění Minimální mezní teplota přiváděného Doplňkové funkce Spínání zima/léto v závislosti na venkovní teplotě... 5 Program předehřevu... 5 Regulace kaskády prostorová teplota/přiváděný vzduch... 5 Regulace klapek směšování v závislosti na venkovní teplotě... 5 Regulace chlazení podle nabídky Noční větrání Letní kompenzace Regulace nasávacích žaluzií Kontrola filtrů Požární bezpečnost Rekuperace tepla Potvrzení poruchových hlášení na modulu Technické údaje Hodnoty odporu snímačů Hydraulické schéma větracího zařízení Rejstřík Poznámky _0109

3 Bezpečnostní upozornění Bezpečnostní upozornění V tomto popisu jsou použity dále uvedené symboly a značky. Tyto důležité pokyny se týkají ochrany osob a technické bezpečnosti provozu. Bezpečnostní upozornění označuje pokyny, které je nutno přesně dodržet, aby se předešlo ohrožení nebo poranění osob a zabránilo poškození zařízení. Nebezpečí úrazu elektrickým proudem při doteku elektrických konstrukčních dílů! Pozor: Dříve než sejmete opláštění, vypněte hlavní vypínač zařízení. Nikdy se nedotýkejte elektrických částí a kontaktů, když je zařízení pod napětím. Hrozí nebezpečí zasažení elektrickým proudem s následkem ohrožení zdraví nebo smrti Připojovací svorky ve skříňce svorkovnice kotle jsou pod napětím, Pozor Upozornění označuje technické pokyny, kterými je třeba se řídit, aby se zabránilo škodám na zařízení a jeho funkčním poruchám _0109

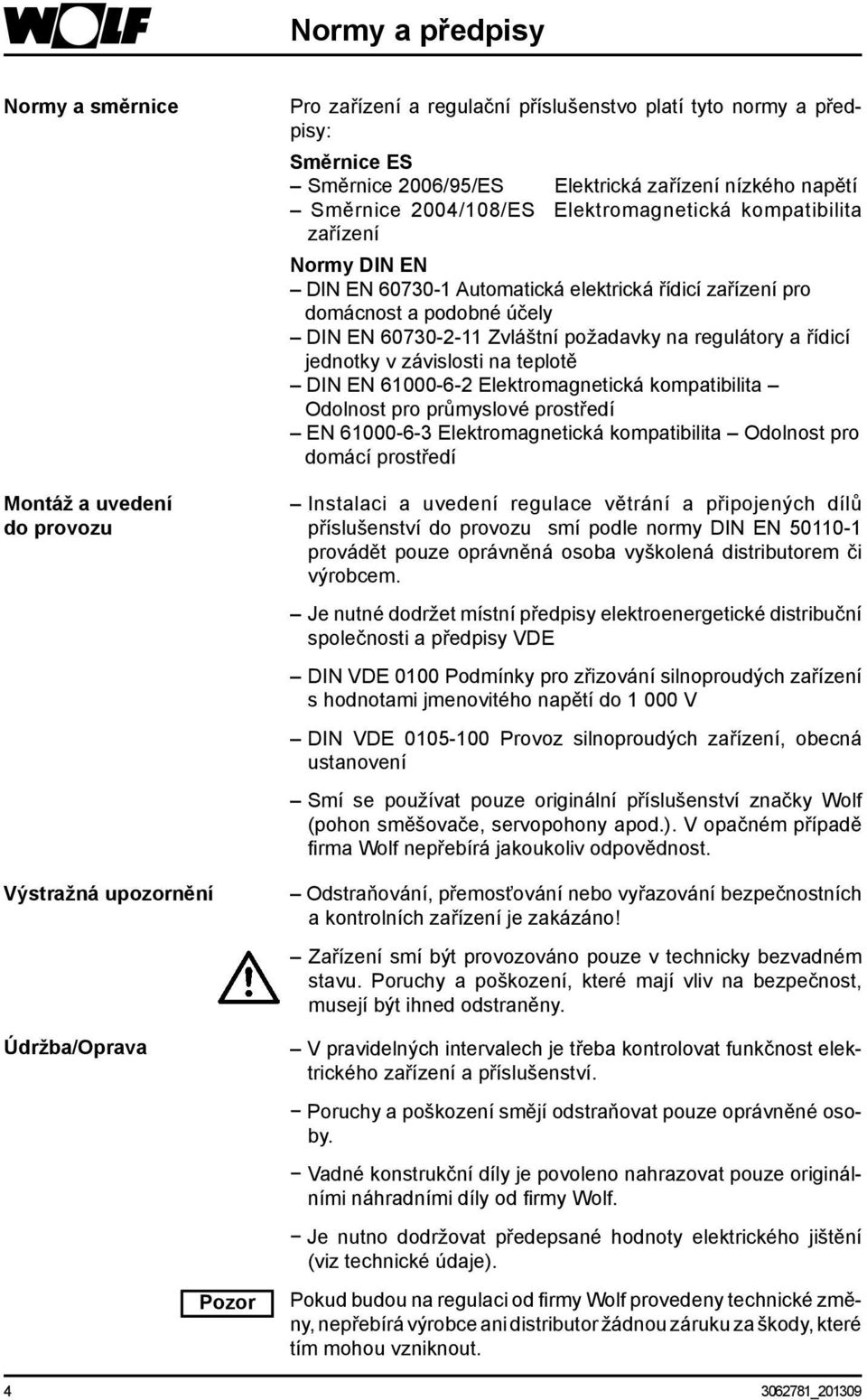

4 Normy a předpisy Normy a směrnice Montáž a uvedení do provozu Výstražná upozornění Pro zařízení a regulační příslušenstvo platí tyto normy a předpisy: Směrnice ES Směrnice 006/95/ES Elektrická zařízení nízkého napětí Směrnice 004/108/ES Elektromagnetická kompatibilita zařízení Normy DIN EN DIN EN Automatická elektrická řídicí zařízení pro domácnost a podobné účely DIN EN Zvláštní požadavky na regulátory a řídicí jednotky v závislosti na teplotě DIN EN Elektromagnetická kompatibilita Odolnost pro průmyslové prostředí EN Elektromagnetická kompatibilita Odolnost pro domácí prostředí Instalaci a uvedení regulace větrání a připojených dílů příslušenství do provozu smí podle normy DIN EN provádět pouze oprávněná osoba vyškolená distributorem či výrobcem. e nutné dodržet místní předpisy elektroenergetické distribuční společnosti a předpisy VDE DIN VDE 0100 Podmínky pro zřizování silnoproudých zařízení s hodnotami jmenovitého napětí do V DIN VDE Provoz silnoproudých zařízení, obecná ustanovení Smí se používat pouze originální příslušenství značky Wolf (pohon směšovače, servopohony apod.). V opačném případě firma Wolf nepřebírá jakoukoliv odpovědnost. Odstraňování, přemosťování nebo vyřazování bezpečnostních a kontrolních zařízení je zakázáno! Zařízení smí být provozováno pouze v technicky bezvadném stavu. Poruchy a poškození, které mají vliv na bezpečnost, musejí být ihned odstraněny. Údržba/Oprava 4 Pozor V pravidelných intervalech je třeba kontrolovat funkčnost elektrického zařízení a příslušenství. Poruchy a poškození smějí odstraňovat pouze oprávněné osoby. Vadné konstrukční díly je povoleno nahrazovat pouze originálními náhradními díly od firmy Wolf. e nutno dodržovat předepsané hodnoty elektrického jištění (viz technické údaje). Pokud budou na regulaci od firmy Wolf provedeny technické změny, nepřebírá výrobce ani distributor žádnou záruku za škody, které tím mohou vzniknout _0109

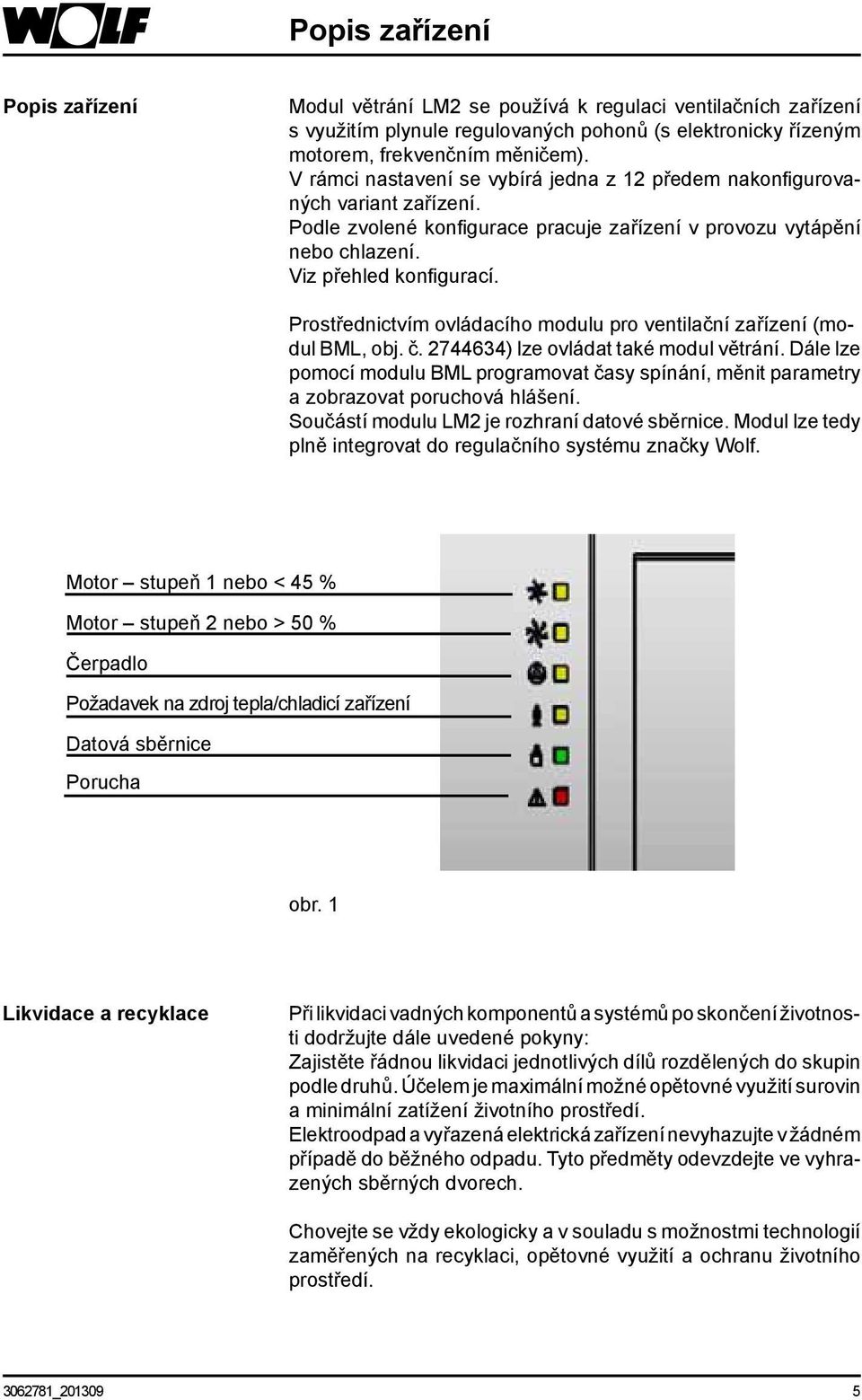

5 Popis zařízení Popis zařízení Modul větrání LM se používá k regulaci ventilačních zařízení s využitím plynule regulovaných pohonů (s elektronicky řízeným motorem, frekvenčním měničem). V rámci nastavení se vybírá jedna z 1 předem nakonfigurovaných variant zařízení. Podle zvolené konfigurace pracuje zařízení v provozu vytápění nebo chlazení. Viz přehled konfigurací. Prostřednictvím ovládacího modulu pro ventilační zařízení (modul BML, obj. č ) lze ovládat také modul větrání. Dále lze pomocí modulu BML programovat časy spínání, měnit parametry a zobrazovat poruchová hlášení. Součástí modulu LM je rozhraní datové sběrnice. Modul lze tedy plně integrovat do regulačního systému značky Wolf. Motor stupeň 1 nebo < 45 % Motor stupeň nebo > 50 % Čerpadlo Požadavek na zdroj tepla/chladicí zařízení Datová sběrnice Porucha obr. 1 Likvidace a recyklace Při likvidaci vadných komponentů a systémů po skončení životnosti dodržujte dále uvedené pokyny: Zajistěte řádnou likvidaci jednotlivých dílů rozdělených do skupin podle druhů. Účelem je maximální možné opětovné využití surovin a minimální zatížení životního prostředí. Elektroodpad a vyřazená elektrická zařízení nevyhazujte v žádném případě do běžného odpadu. Tyto předměty odevzdejte ve vyhrazených sběrných dvorech. Chovejte se vždy ekologicky a v souladu s možnostmi technologií zaměřených na recyklaci, opětovné využití a ochranu životního prostředí _0109 5

6 Montáž Montáž ventilačního modulu Modul vyjměte z obalu. Zkontrolujte rozsah dodávky modulu. Standardní dodávka obsahuje: 1x modul LM 1x Pokyny k montáži a obsluze průchodky (1xM0; 9XM16) Modul připevněte na stěnu podle obr.. 0 upevňovací otvory 17 obr. Upozornění: Kabely pro snímač teploty a datovou sběrnici nesmí být vedeny spolu s napájecími kabely. Pozor Aby se dal regulační systém využívat v plném rozsahu, musí být vždy k dispozici snímač venkovní teploty, snímač teploty přiváděného a snímač prostorové teploty resp. snímač teploty odváděného _0109

7 Montáž Montáž ovládacího modulu Ovládací modul (modul BML, obj. č ) můžete vložit do modulu větrání. obr. Další možností je používat ovládací modul s nástěnným držákem jako dálkové ovládání. Montáž nástěnného držáku Nástěnný držák obj. č Nástěnný držák vyjměte z obalu. Nástěnný držák upevněte šrouby na krabici pod omítku Ø 55 mm nebo přímo na stěnu. upevňovací otvory upevňovací otvory nástěnný držák montáž nástěnného držáku pro modul BML 06781_0109 7

8 Přiřazení zón Přiřazení zón Modul je od výrobce nastaven tak, že zařízení odpovídá pouze jedna zóna. e-li již zvolena jedna zóna, můžete následující kapitolu přeskočit. Více zón v systému Prostřednictvím tří levých přepínačů 4pólového miniaturního přepínače lze nastavit zóny pro modul větrání. V jednom systému lze nastavit maximálně sedm zón. Nastavení zón zóna 1 zóna zóna zóna 4 zóna 5 zóna 6 zóna 7 Více modulů větrání v jedné zóně Prostřednictvím pravého přepínače 4pólového miniaturního přepínače lze nastavit jednu zónu maximálně pro dva moduly větrání. Nastavení adresy modulu adresa modulu 1 adresa modulu _0109

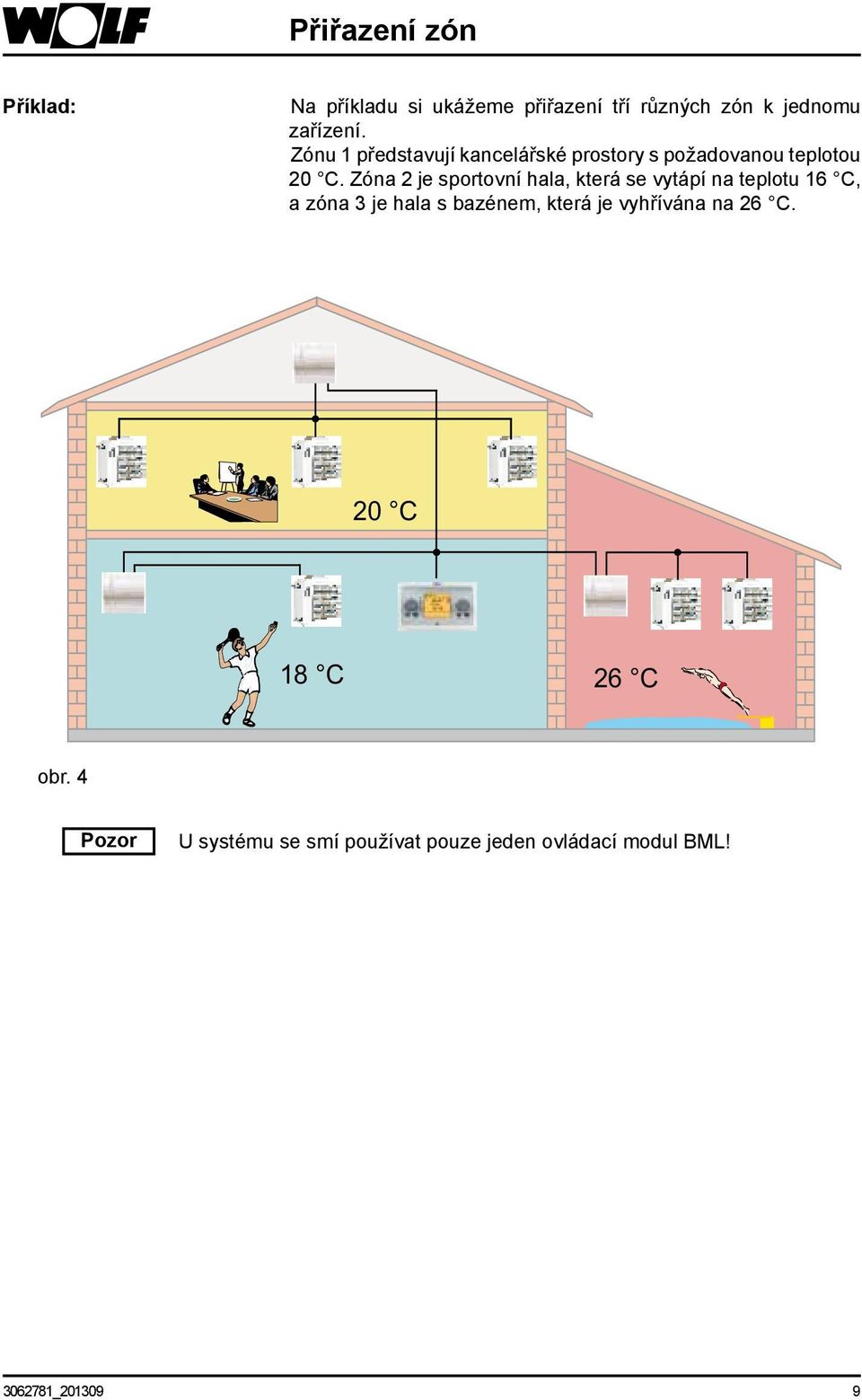

9 Přiřazení zón Příklad: Na příkladu si ukážeme přiřazení tří různých zón k jednomu zařízení. Zónu 1 představují kancelářské prostory s požadovanou teplotou 0 C. Zóna je sportovní hala, která se vytápí na teplotu 16 C, a zóna je hala s bazénem, která je vyhřívána na 6 C. 0 C 18 C 6 C obr. 4 Pozor U systému se smí používat pouze jeden ovládací modul BML! 06781_0109 9

10 Elektrické připojení Elektrické připojení: Připojení svorky Uvolnění svorky Pokyny k montáži: Doporučené vodiče a jejich průřezy: Pojistka: 1. Zařízení před otevřením odpojte od sítě.. Ze skřínky vyjměte vedení.. Otevřete víko skříňky. 4. Do skříňky připevněte vodicí pouzdra nebo šroubení Skintop. 5. Odizolujte cca. 100 mm spojovacího kabelu. 6. Zasuňte spojovací kabel. V případě potřeby jej zajistěte, aby se neuvolnil. 7. ednotlivé žíly kabelu zapojte podle výše uvedeného obrázku. 8. Skříňku znovu zavřete. 9. Uveďte zařízení do provozu. H05VV-F x 1,5 mm² síťový kabel (0 V) modul LM H05VV-F x 1,0 mm² čerpadlo otopného/chladicího okruhu H05VV-F 4 x 1,0 mm² servomotor 0 V ZAP/VYP H05VV-F x 0,75 mm² kabely snímačů, signály akčních členů, poruchové signály H05VV-F x 0,75 mm² pohony směšovačů, pohony akčních členů 4 VDC H05VV-F x 0,5 mm² kabel sběrnice (délka < 400 m) síť 0 V 1 x T10 A u modulu LM _0109

11 Přehled konfigurací zařízení Přehled konfigurací zařízení V závislosti na použití modulu LM je k dispozici 1 různých možností připojení. Příslušné možnosti se nastavují pomocí parametru konfigurace (LM001). (Viz přehled parametrů pro Servis a popis nastavení Servis v modulu BML.) Konfigurace L11 Konfigurace L1 Konfigurace L1 Konfigurace L1 Konfigurace K11 Konfigurace K1 Konfigurace K1 Konfigurace K14 Konfigurace K15 Konfigurace K16 Konfigurace K17 Konfigurace K18 větrání, vytápění, regulace směšovače, plynulé řízení motoru větrání, chlazení, regulace směšovače, plynulé řízení motoru větrání, vytápění, regulace směšovače, řízení motoru 5stupňový přepínač větrání, vytápění, regulace směšovače, řízení motoru frekvenční měnič nebo elektronicky řízený motor klimatizace, vytápění, klapky zap/vyp, řízení pomocí frekvenčního měniče nebo stupňový přepínač, přiváděný/odváděný vzduch klimatizace, chlazení, klapky zap/vyp, řízení pomocí frekvenčního měniče nebo stupňový přepínač, přiváděný/odváděný vzduch klimatizace, vytápění, plynulá regulace klapek, řízení pomocí frekvenčního měniče nebo stupňový přepínač, přiváděný/odváděný vzduch klimatizace, chlazení, plynulá regulace klapek, řízení pomocí frekvenčního měniče nebo stupňový přepínač, přiváděný/odváděný vzduch klimatizace, vytápění, rekuperace tepla (KGX/RWT), klapky zap/vyp, řízení pomocí frekvenčního měniče nebo stupňový přepínač, přiváděný/odváděný vzduch klimatizace, vytápění, rekuperace tepla (KGX/RWT), plynulá regulace klapek, řízení pomocí frekvenčního měniče nebo stupňový přepínač, přiváděný/odváděný vzduch klimatizace, vytápění, klapky zap/vyp, řízení pomocí frekvenčního měniče nebo stupňový přepínač, přiváděný vzduch klimatizace, chlazení, klapky zap/vyp, řízení pomocí frekvenčního měniče nebo stupňový přepínač, přiváděný vzduch Konfigurace Vytápění Chlazení Zdroj tepla Zdroj chlazení Čerpadlo otopného okruhu Čerpadlo chladicího okruhu Regulace motoru 0-10 V Regulace směšovače Regulace klapek Regulace nasávacích žaluzií Rekuperace tepla Klapky L11 X X X X X X X L1 X X X X X X X L1 X X X X X X X X K11 X X X X X X K1 X X X X X X K1 X X X X X X K14 X X X X X X K15 X X X X X X X X K16 X X X X X X X X K17 X X X X X X K18 X X X X X X 06781_

12 Konfigurace zařízení L11 Konfigurace L11 Popis: větrací zařízení, vytápění s regulací prostorové teploty, plynulé řízení motoru 0 10 V např. pomocí frekvenčního měniče nebo elektronicky řízeného motoru Tato konfigurace se používá k vytápění budov v kombinaci s větracími agregáty. Snímač měří prostorovou teplotu. Čerpadlo otopného okruhu, směšovač otopného okruhu a zdroj tepla se vypínají a zapínají podle potřeby. e možné nastavit použití směšovače a regulaci otáček. Schéma: BML LM/X1 Netz síť X1/B X1/B1 X1/B1 X1/B K 4 X1/Y X1/T1 X1/Y M1 X1/K1 X1/B X1/eBus 6 1 X1/M X1/Y Přehled komponentů: Č. Popis 1 snímač prostorové teploty snímač teploty přiváděného snímač venkovní teploty 4 stropní snímač 5 klapka směšování 6 ventilátor 7 frekvenční měnič Č. Popis 8 čerpadlo otopného okruhu 9 směšovač otopného okruhu 10 zdroj tepla 11 protimrazový termostat 1 indukční žaluzie _0109

13 Konfigurace zařízení L11 Schéma zapojení LM/X1: Adresa modulu 1 L1 N 0V PE L1 L1 N L1 N 1 1 M1 M K1 K G0 Y G Y1 Y + Y + Y Y B1 B B B4 B5 T1 T + ebus - 4 L1 N PE síť 0 VAC pohon směšovače FU 4 V/0-10 V DC M beznapěťový kontakt čerpadlo otopného okruhu spuštění servopohon motoru 0 V/1 A M klapky venkovního 0 V/0,5 A zap/vyp BR požadavek zdroj tepla (beznapěťový kontakt) M M servopohon indukční žaluzie 4 V/ 0-10 V DC servopohon směšovaný vzduch 4 V/0-10 V DC stropní snímač snímač teploty přiváděného snímač prostorové teploty poruchové hlášení motor protimrazový termostat FU signál akčního členu 0-10 V motor přiváděného ebus BML jako dálkové ovládání Standardní funkce: ochrana čerpadel ochrana motoru protimrazová ochrana prostoru pohotovostní provoz vytápění Doplňkové funkce: přepínání zima/léto v závislosti na venkovní teplotě program předehřevu registr protimrazové ochrany noční větrání kaskáda přiváděný vzduch/prostorový vzduch regulace směšování regulace nasávacích žaluzií regulace chlazení podle nabídky Volitelné příslušenství: Název Obj. č. Rádiové hodiny (signál DCF77) se snímačem venkovní teploty Rádiové hodiny (signál DCF77) Přípojka snímače venkovní teploty pro BML Stropní snímač teploty/snímač prostorové teploty Protimrazový termostat velikost zařízení /40/6 Snímač teploty přiváděného Protimrazový termostat velikost zařízení _0109 1

14 Konfigurace zařízení L1 Konfigurace L1 Popis: Větrací zařízení, chlazení s regulací prostorové teploty, plynulé řízení motoru 0 10 V např. pomocí frekvenčního měniče nebo elektronicky řízeného motoru Tato konfigurace se používá k chlazení budov v kombinaci s větracími agregáty. Snímač měří prostorovou teplotu. Čerpadlo chladicího okruhu, zdroj chlazení a směšovač chladicího okruhu se vypínají a zapínají podle potřeby. e možné nastavit použití směšovače a regulaci otáček. Schéma:: BML LM/X1 Netz síť X1/B X1/B1 X1/B5 X1/B K 4 X1/Y X1/T1 X1/Y M1 X1/B X1/K1 6 1 X1/M X1/Y Přehled komponentů: Č. Popis 1 snímač prostorové teploty snímač teploty přiváděného snímač venkovní teploty 4 stropní snímač 5 klapka směšování 6 ventilátor 7 frekvenční měnič Č. Popis 8 čerpadlo chladicího okruhu 9 směšovač chladicího okruhu 10 chladicí zařízení 11 protimrazový termostat 1 indukční žaluzie _0109

15 Konfigurace zařízení L1 Schéma zapojení LM/X1: Adresa modulu 1 L1 N 0V PE L1 L1 N L1 N 1 1 M1 M K1 K G0 Y G Y1 Y + Y + Y Y B1 B B B4 B5 T1 T + ebus - 4 L1 N PE síť 0 VAC M servopohon klapky venkovního 0 V/0,5 A zap/vyp čerpadlo chladicího okruhu 0 V/1 A BR požadavek chladicí zařízení (beznapěťový kontakt) pohon směšovače FU 4 V/0-10 V DC beznapěťový kontakt spuštění motoru M M servopohon směšovaný vzduch 4 V/0-10 V DC M servopohon indukční žaluzie 4 V/ 0-10 V DC stropní snímač snímač teploty přiváděného snímač prostorové teploty poruchové hlášení motor protimrazový termostat FU signál akčního členu 0-10 V motor přiváděného ebus BML jako dálkové ovládání Standardní funkce: ochrana čerpadel ochrana motoru Doplňkové funkce: přepínání zima/léto v závislosti na venkovní teplotě registr protimrazové ochrany (v případě potřeby) noční větrání kaskáda přiváděný vzduch/prostorový vzduch regulace směšování regulace nasávacích žaluzií regulace chlazení podle nabídky letní kompenzace Volitelné příslušenství: Název Obj. č. Rádiové hodiny (signál DCF77) se snímačem venkovní teploty Rádiové hodiny (signál DCF77) Přípojka snímače venkovní teploty pro BML Stropní snímač teploty/snímač prostorové teploty Protimrazový termostat velikost zařízení 5/40/ Snímač teploty přiváděného Protimrazový termostat velikost zařízení _

16 Konfigurace zařízení L1 Konfigurace L1 Popis: Schéma: BML LM/X1 regulace otáček pomocí 5stupňového přepínače Větrací zařízení, vytápění s regulací prostorové teploty Regulace motoru: přiváděný vzduch pomocí 5stupňového přepínače odváděný vzduch pomocí 5stupňového přepínače Ventilátor odsávání se spouští v závislosti na množství čerstvého. Tato konfigurace se používá k vytápění budov v kombinaci s větracími agregáty. Snímač měří prostorovou teplotu. Čerpadlo otopného okruhu, směšovač otopného okruhu a zdroj tepla se vypínají a zapínají podle potřeby. Otáčky ventilátoru se musí nastavit manuálně na 5stupňovém přepínači. Zařízení se odpojuje na modulu LM. Netz síť 0VV X1/B 4 X1/B 7 DV X1/Y X1/B1 X1/B1 síť Netz 0/400V V X1/K X1/Y M1 X1/B4 síť Netz 0/400V V X1/K X1/eBus 6 1 X1/B X1/M X1/Y Přehled komponentů: Č. Popis 1 snímač prostorové teploty snímač teploty přiváděného snímač venkovní teploty 4 stropní snímač 5 klapka směšování 6 ventilátor 7 5stupňový přepínač 0/400 V Č. Popis 8 čerpadlo otopného okruhu 9 směšovač otopného okruhu 10 zdroj tepla 11 protimrazový termostat 1 indukční žaluzie _0109

17 Konfigurace zařízení L1 Schéma zapojení LM/X1: Adresa modulu 1 Tepelné pojistky příslušných motorů musí být zapojeny v řadě a musí být připojeny ke kontaktu X1/B. L1 N 0V PE L1 L1 N L1 N 1 1 M1 M K1 K 4 G0 Y G Y1 Y + Y + Y Y B1 B B B4 B5 T1 T + - ebus L1 N PE síť 0 VAC M servopohon klapky venkovního 0 V/0,5 A zap/vyp čerpadlo otopného okruhu 0 V/1 A BR beznapěťový kontakt spuštění odváděný vzduch pohon směšovače BR 4 V/0-10 V DC beznapěťový kontakt spuštění přiváděný M vzduch M servopohon směšovaný vzduch 4 V/0-10 V DC M servopohon indukční žaluzie 4 V/0-10 V DC stropní snímač snímač teploty přiváděného snímač prostorové teploty poruchové hlášení ventilátor TK přiváděný/ odváděný vzduch protimrazový termostat ebus BML Volitelné příslušenství: Schéma např. 5stupňový přepínač Standardní a doplňkové funkce jsou stejné jako u konfigurace L11 Plynulá regulace motoru 0 10 V. Název Obj. č. Rádiové hodiny (signál DCF77) se snímačem venkovní 795 teploty Rádiové hodiny (signál DCF77) 791 Přípojka snímače venkovní teploty pro BML 7901 Stropní snímač teploty 7901 Snímač prostorové teploty 7901 Snímač teploty přiváděného 7906 LM/B L1 L L N PE 11 1 W U V U1 V1 W1 LM/K1 PE N L1 L L TK TK PE U1 V1 W1 R R A1 K1 A S1 F1,5A H H V 80 V 0 V 180 V 140 V T V 180 V 0 V 80 V 400 V T 06781_

18 Konfigurace zařízení L1 Konfigurace L1 Plynulá regulace motoru 0 10 V Popis: Schéma: BML LM/X1 Větrací zařízení, vytápění s regulací prostorové teploty, plynulá regulace motoru 0 10 V, např. pomocí frekvenčního měniče, elektronicky řízeného motoru nebo elektronického 5stupňového přepínače (pro ventilátor přiváděného a odváděného ) Ventilátor odsávání se spouští v závislosti na množství čerstvého. Tato konfigurace se používá k vytápění budov v kombinaci s větracími agregáty. Snímač měří prostorovou teplotu. Čerpadlo otopného okruhu, směšovač otopného okruhu a zdroj tepla se vypínají a zapínají podle potřeby. e možné nastavit použití směšovače a regulaci otáček. Netz 0V síť 0 V 4 X1/B 7 DV EC FU X1/Y X1/B1 X1/B1 X1/B K Netz síť 0/400V X1/T1 0/400 V X1/Y M1 X1/K1 X1/B4 síť Netz 0/400V V X1/T 1 11 EC FU 7 5 X1/eBus 6 1 X1/B K1 X1/M X1/Y Přehled komponentů: Č. Popis 1 snímač prostorové teploty snímač teploty přiváděného snímač venkovní teploty 4 stropní snímač 5 klapka směšování 6 ventilátor 7 frekvenční měnič/elektronicky řízený motor Č. Popis 8 čerpadlo otopného okruhu 9 směšovač otopného okruhu 10 zdroj tepla 11 protimrazový termostat 1 indukční žaluzie _0109

19 Konfigurace zařízení L1 Schéma zapojení LM/X1: Adresa modulu 1 Kontakty poruchových hlášení příslušných motorů musí být zapojeny jako sériová podmínka a musí být připojeny ke kontaktu X1/B. L1 N 0V PE L1 L1 N L1 N 1 1 M1 M K1 K 4 G0 Y G Y1 Y + Y + Y Y B1 B B B4 B5 T1 T + ebus - L1 N PE síť 0 VAC M servopohon klapky venkovního 0 V/0,5 A zap/vyp čerpadlo otopného okruhu 0 V/1 A BR beznapěťový kontakt spuštění odváděný vzduch FU beznapěťový kontakt spuštění přiváděný vzduch M pohon směšovače 4 V/0-10 V DC M servopohon směšovaný vzduch 4 V/0-10 V DC M servopohon indukční žaluzie 4 V/0-10 V DC snímač teploty přiváděného stropní snímač snímač prostorové teploty poruchové hlášení ventilátor přiváděného/ odváděného protimrazový termostat EC FU ebus BML signál akčního členu 0-10 V FU odváděný vzduch signál akčního členu 0-10 V přiváděný vzduch Standardní funkce: ochrana čerpadel ochrana motoru protimrazová ochrana prostoru pohotovostní provoz vytápění Doplňkové funkce: Volitelné příslušenství: přepínání zima/léto v závislosti na venkovní teplotě program předehřevu registr protimrazové ochrany noční větrání kaskáda přiváděný vzduch/prostorový vzduch regulace směšování regulace nasávacích žaluzií regulace chlazení podle nabídky Název Obj. č. Rádiové hodiny (signál DCF77) se snímačem venkovní 795 teploty Rádiové hodiny (signál DCF77) 791 Přípojka snímače venkovní teploty pro BML 7901 Stropní snímač teploty 7901 Snímač prostorové teploty 7901 Snímač teploty přiváděného _

20 Konfigurace zařízení K11 Konfigurace K11 Popis: Klimatizace, vytápění s regulací prostorové teploty nebo regulací teploty odváděného, plynulé řízení motoru 0 10 V např. pomocí frekvenčního měniče Tato konfigurace se používá k vytápění budov v kombinaci s klimatizací. Snímač měří prostorovou teplotu/teplotu odváděného. Čerpadlo otopného okruhu, směšovač otopného okruhu a zdroj tepla se vypínají a zapínají podle potřeby. Otáčky ventilátoru se nastavují manuálně. Schéma: BML Netz síť LM/X1 AB - vzduch odváděný z místnosti ZU - vzduch přiváděný do místnosti FO - vzduch vyfukovaný do venkovního prostoru AU - vzduch nasávaný z venkovního prostoru 4 X1/B K X1/T X1/T1 FO X1/M1 5 X1/B5 8 X1/B4 AB 1 7 X1/B1 AU 5 1 X1/M X1/Y ZU X1/B4 10 X1/K1 ebus 1 11 Přehled komponentů: Č. Popis 1 snímač prostorové teploty snímač teploty odváděného snímač teploty přiváděného 4 snímač venkovní teploty 5 klapka zap/vyp 6 ventilátor přiváděného 7 ventilátor odváděného Č. Popis 8 frekvenční měnič 9 čerpadlo otopného okruhu 10 směšovač otopného okruhu 11 zdroj tepla 1 protimrazový termostat 1 ohřívač _0109

21 Konfigurace zařízení K11 Schéma zapojení LM/X1: Adresa modulu 1 L1 N 0V PE L1 L1 N L1 N 1 1 M1 M K1 K G0 Y G Y1 Y + Y + Y Y B1 B B B4 B5 T1 T + ebus - 4 L1 N PE síť 0 VAC M servopohon klapky venkovního 0 V/0,5 A zap/vyp čerpadlo otopného okruhu 0 V/1 A BR požadavek zdroj tepla (beznapěťový kontakt) pohon směšovače FU 4 V/0-10 V DC beznapěťový kontakt spuštění motoru M snímač teploty přiváděného snímač prostorové teploty poruchové hlášení motor ebus BML jako dálkové ovládání FU signál akčního členu protimrazový 0-10 V termostat motor ventilátoru odváděného FU signál akčního členu 0-10 V motor ventilátoru přiváděného Standardní funkce: ochrana čerpadel ochrana motoru protimrazová ochrana prostoru pohotovostní provoz vytápění Doplňkové funkce: přepínání zima/léto v závislosti na venkovní teplotě program předehřevu noční větrání kaskáda prostorová teplota/teplota přiváděného nebo teplota odváděného /teplota přiváděného Volitelné příslušenství: Název Obj. č. Rádiové hodiny (signál DCF77) se snímačem venkovní teploty Rádiové hodiny (signál DCF77) Přípojka snímače venkovní teploty pro BML Snímač teploty odváděného/přiváděného Snímač prostorové teploty Frekvenční měnič na vyžádání Protimrazový termostat na vyžádání 06781_0109 1

22 Konfigurace zařízení K1 Konfigurace K1 Popis: Klimatizace, chlazení s regulací prostorové teploty nebo regulací teploty odváděného, plynulé řízení motoru 0 10 V např. pomocí frekvenčního měniče Tato konfigurace se používá k chlazení budov v kombinaci s klimatizací. Snímač měří prostorovou teplotu/teplotu odváděného. Čerpadlo otopného okruhu, směšovač otopného okruh a zdroj tepla se vypínají a zapínají podle potřeby. Otáčky ventilátoru se nastavují manuálně. Schéma: BML LM/X1 Netz síť AB - vzduch odváděný z místnosti ZU - vzduch přiváděný do místnosti FO - vzduch vyfukovaný do venkovního prostoru AU - vzduch nasávaný z venkovního prostoru 4 X1/B K X1/T X1/T1 FO X1/M1 5 X1/B5 8 X1/B4 AB 1 7 X1/B1 AU 5 1 X1/M X1/Y ZU X1/B4 10 X1/K Přehled komponentů: Č. Popis 1 snímač prostorové teploty snímač teploty odváděného snímač teploty přiváděného 4 snímač venkovní teploty 5 klapka zap/vyp 6 ventilátor přiváděného 7 ventilátor odváděného Č. Popis 8 frekvenční měnič 9 čerpadlo chladicího okruhu 10 směšovač chladicího okruhu 11 chladicí zařízení 1 protimrazový termostat 1 chladič 06781_0109

23 Konfigurace zařízení K1 Schéma zapojení LM/X1: Adresa modulu 1 L1 N 0V PE L1 L1 N L1 N 1 1 M1 M K1 K G0 Y G Y1 Y + Y + Y Y B1 B B B4 B5 T1 T + ebus - 4 M čerpadlo chladicího okruhu L1 N PE síť servopohon klapky 0 V/1 A 0 VAC venkovního 0 V/0,5 A zap/vyp BR požadavek chladicí zařízení (beznapěťový kontakt) pohon směšovače FU 4 V/0-10 V DC beznapěťový kontakt spuštění motoru M snímač teploty přiváděného snímač ebus prostorové teploty BML jako dálkové ovládání FU signál akčního protimrazový členu 0-10 V termostat motor ventilátoru odváděného poruchové FU hlášení signál akčního motor členu 0-10 V motor ventilátoru přiváděného Standardní funkce: ochrana čerpadel ochrana motoru Doplňkové funkce: přepínání zima/léto v závislosti na venkovní teplotě letní kompenzace registr protimrazové ochrany (v případě potřeby) kaskáda prostorová teplota/teplota přiváděného nebo teplota odváděného /teplota přiváděného noční větrání Volitelné příslušenství: Název Obj. č. Rádiové hodiny (signál DCF77) se snímačem venkovní teploty Rádiové hodiny (signál DCF77) Přípojka snímače venkovní teploty pro BML Snímač teploty odváděného/přiváděného Snímač prostorové teploty Frekvenční měnič na vyžádání Protimrazový termostat na vyžádání 06781_0109

24 Konfigurace zařízení K1 Konfigurace zařízení K1 Klimatizace, vytápění s regulací prostorové teploty nebo regulací teploty odváděného, plynulé řízení motoru 0 10 V např. pomocí frekvenčního měniče a systému klapek směšování Popis: Tato konfigurace se používá k vytápění budov v kombinaci s klimatizací. Snímač měří prostorovou teplotu/teplotu odváděného. Čerpadlo otopného okruhu, směšovač otopného okruh a zdroj tepla se vypínají a zapínají podle potřeby. Otáčky ventilátoru se nastavují manuálně. Schéma: BML Netz síť LM/X1 AB - vzduch odváděný z místnosti ZU - vzduch přiváděný do místnosti FO - vzduch vyfukovaný do venkovního prostoru AU - vzduch nasávaný z venkovního prostoru 4 FO X1/Y 5 X1/B5 X1/T X1/B K 8 X1/T1 X1/B4 AB AU X1/M X1/Y X1/B1 ZU X1/B4 10 X1/K1 ebus 1 11 Přehled komponentů: Č. Popis 1 snímač prostorové teploty snímač teploty odváděného snímač teploty přiváděného 4 snímač venkovní teploty 5 klapky směšování 6 ventilátor přiváděného 7 ventilátor odváděného Č. Popis 8 frekvenční měnič 9 čerpadlo otopného okruhu 10 směšovač otopného okruhu 11 zdroj tepla 1 protimrazový termostat 1 ohřívač _0109

25 Konfigurace zařízení K1 Schéma zapojení LM/X1: Adresa modulu 1 L1 N 0V PE L1 L1 N L1 N 1 1 M1 M K1 K G0 Y G Y1 Y + Y + Y Y B1 B B B4 B5 T1 T + ebus - L1 N PE síť 0 VAC čerpadlo topného okruhu 0 V/1 A BR FU beznapěťový kontakt spuštění motoru požadavek zdroj tepla (beznapěťový kontakt) M pohon směšovače 4 V/0-10 V DC M snímač teploty přiváděného servopohon směšovaný vzduch 4 V/0-10 V DC snímač ebus prostorové teploty BML jako dálkové ovládání FU signál akčního členu protimrazový 0-10 V motor ventilátoru odváděného termostat FU poruchové hlášení signál akčního motor členu 0-10 V motor ventilátoru přiváděného Standardní funkce: ochrana čerpadel ochrana motoru protimrazová ochrana prostoru pohotovostní provoz vytápění Doplňkové funkce: přepínání zima/léto v závislosti na venkovní teplotě program předehřevu regulace směšování noční větrání kaskáda prostorová teplota/teplota přiváděného nebo teplota odváděného /teplota přiváděného regulace chlazení podle nabídky Volitelné příslušenství: Název Obj. č. Rádiové hodiny (signál DCF77) se snímačem venkovní teploty Rádiové hodiny (signál DCF77) Přípojka snímače venkovní teploty pro BML Snímač teploty odváděného/přiváděného Snímač prostorové teploty Frekvenční měnič na vyžádání Protimrazový termostat na vyžádání 06781_0109 5

26 Konfigurace zařízení K14 Konfigurace K14 Klimatizace, chlazení s regulací prostorové teploty nebo regulací teploty odváděného, plynulé řízení motoru 0 10 V např. pomocí frekvenčního měniče a systém klapek směšování Popis: Tato konfigurace se používá k chlazení budov v kombinaci s klimatizací. Snímač měří prostorovou teplotu/teplotu odváděného. Čerpadlo otopného okruhu, směšovač otopného okruh a zdroj tepla se vypínají a zapínají podle potřeby. Otáčky ventilátoru se nastavují manuálně. Schéma: BML LM/X1 Netz síť AB - vzduch odváděný z místnosti ZU - vzduch přiváděný do místnosti FO - vzduch vyfukovaný do venkovního prostoru AU - vzduch nasávaný z venkovního prostoru 4 FO X1/Y 5 X1/B5 X1/B K X1/T 8 X1/T1 X1/B4 AB X1/B1 AU 5 1 X1/M X1/Y ZU X1/B4 10 X1/K Přehled komponentů: Č. Popis 1 snímač prostorové teploty snímač teploty odváděného snímač teploty přiváděného 4 snímač venkovní teploty 5 klapky směšování 6 ventilátor přiváděného 7 ventilátor odváděného Č. Popis 8 frekvenční měnič 9 čerpadlo chladicího okruhu 10 směšovač chladicího okruhu 11 chladicí zařízení 1 protimrazový termostat 1 chladič _0109

27 Konfigurace zařízení K14 Schéma zapojení LM/X1: Adresa modulu 1 L1 N 0V PE L1 L1 N L1 N 1 1 M1 M K1 K G0 Y G Y1 Y + Y + Y Y B1 B B B4 B5 T1 T + ebus - L1 N PE síť 0 VAC čerpadlo chladicího okruhu 0 V/1 A BR FU beznapěťový kontakt spuštění motoru požadavek chladicí zařízení (beznapěťový kontakt) M pohon směšovače 4 V/0-10 V DC M snímač teploty přiváděného servopohon směšovaný vzduch 4 V/0-10 V DC snímač ebus prostorové teploty BML jako dálkové ovládání FU signál akčního členu protimrazový 0-10 V motor ventilátoru odváděného termostat FU poruchové hlášení signál akčního motor členu 0-10 V motor ventilátoru přiváděného Standardní funkce: ochrana čerpadel ochrana motoru Doplňkové funkce: přepínání zima/léto v závislosti na venkovní teplotě letní kompenzace kaskáda prostorová teplota/teplota přiváděného nebo teplota odváděného /teplota přiváděného noční větrání regulace chlazení podle nabídky Volitelné příslušenství: Název Obj. č. Rádiové hodiny (signál DCF77) se snímačem venkovní teploty Rádiové hodiny (signál DCF77) Přípojka snímače venkovní teploty pro BML Snímač teploty odváděného/přiváděného Snímač prostorové teploty Frekvenční měnič na vyžádání Protimrazový termostat na vyžádání 06781_0109 7

28 Konfigurace zařízení K15 Konfigurace K15 Popis: Klimatizace, vytápění s regulací prostorové teploty nebo regulací teploty odváděného, plynulé řízení motoru 0 10 V např. pomocí frekvenčního měniče Na přání k dispozici systém rekuperace tepla. Tato konfigurace se používá k vytápění budov v kombinaci s klimatizací. Snímač měří prostorovou teplotu/teplotu odváděného. Čerpadlo otopného okruhu, směšovač otopného okruhu, zdroj tepla a systém rekuperace tepla se vypínají a zapínají podle potřeby. Otáčky ventilátoru se nastavují manuálně. Schéma: BML LM/X1 Netz AB - vzduch odváděný z místnosti ZU - vzduch přiváděný do místnosti FO - vzduch vyfukovaný do venkovního prostoru AU - vzduch nasávaný z venkovního prostoru síť 5 4 FO X1/M1 X1/B X1/Y 6 4 X1/B5 X1/T X1/B K 9 X1/T1 X1/B4 AB AU 6 15 X1/Y1 14 X1/M X1/B1 ZU X1/B4 11 X1/K1 ebus 1 1 Přehled komponentů: Č. Popis 1 snímač prostorové teploty snímač teploty odváděného snímač teploty přiváděného 4 snímač námrazy rekuperace tepla 5 snímač venkovní teploty 6 klapky zap/vyp 7 ventilátor přiváděného 8 ventilátor odváděného Č. Popis 9 frekvenční měnič 10 čerpadlo otopného okruhu 11 směšovač otopného okruhu 1 zdroj tepla 1 protimrazový termostat 14 ohřívač 15 rekuperace tepla _0109

29 Konfigurace zařízení K15 Schéma zapojení LM/X1: Adresa modulu 1 L1 N 0V PE L1 L1 N L1 N 1 1 M1 M K1 K G0 Y G Y1 4 Y + Y + Y Y B1 B B B4 B5 T1 T + ebus - L1 N PE síť 0 VAC M servopohon klapky venkovního 0 V/0,5 A zap/vyp čerpadlo topného okruhu 0 V/1 A FU spuštění motoru (beznapěťový kontakt) BR požadavek zdroj tepla (beznapěťový kontakt) M pohon směšovače 4 V/0-10 V DC M servopohon rekuperace tepla (KGX/RWT) 4 V/0-10 V DC snímač teploty přiváděného snímač námrazy snímač ebus prostorové BML jako teploty dálkové ovládání FU signál akčního členu protimrazový 0-10V motor ventilátoru odváděného termostat FU signál akčního členu 0-10V motor ventilátoru přiváděného poruchové hlášení motor Standardní funkce: ochrana čerpadel ochrana motoru protimrazová ochrana prostoru pohotovostní provoz vytápění Doplňkové funkce: Volitelné příslušenství:: přepínání zima/léto v závislosti na venkovní teplotě program předehřevu noční větrání kaskáda prostorová teplota/teplota přiváděného nebo teplota odváděného /teplota přiváděného regulace rekuperace tepla Název Obj. č. Rádiové hodiny (signál DCF77) se snímačem venkovní teploty Rádiové hodiny (signál DCF77) Přípojka snímače venkovní teploty pro BML Snímač teploty odváděného/přiváděného Snímač prostorové teploty Frekvenční měnič na vyžádání Protimrazový termostat na vyžádání Snímač námrazy _0109 9

30 Konfigurace zařízení K16 Konfigurace K16 Popis: Schéma: BML Klimatizace, vytápění s regulací prostorové teploty nebo regulací teploty odváděného, plynulé řízení motoru 0 10 V např. pomocí frekvenčního měniče Volitelně k dispozici systém rekuperace tepla a systém klapek směšování. Tato konfigurace se používá k vytápění budov v kombinaci s klimatizací. Snímač měří prostorovou teplotu/teplotu odváděného. Čerpadlo otopného okruhu, směšovač otopného okruhu, zdroj tepla a systém rekuperace tepla se vypínají a zapínají podle potřeby. Otáčky ventilátoru se nastavují manuálně. LM/X1 Netz síť AB - vzduch odváděný z místnosti ZU - vzduch přiváděný do místnosti FO - vzduch vyfukovaný do venkovního prostoru AU - vzduch nasávaný z venkovního prostoru 4 5 FO X1/B 4 X1/Y X1/Y 6 X1/B K X1/T X1/B5 9 X1/T1 X1/B4 AB AU X1/M X1/Y X1/B1 ZU X1/B4 11 X1/K1 ebus 1 1 Přehled komponentů: Č. Popis 1 snímač prostorové teploty snímač teploty odváděného snímač teploty přiváděného 4 snímač námrazy rekuperace tepla 5 snímač venkovní teploty 6 klapky směšování 7 ventilátor přiváděného 8 ventilátor odváděného Č. Popis 9 frekvenční měnič 10 čerpadlo otopného okruhu 11 směšovač otopného okruhu 1 zdroj tepla 1 protimrazový termostat 14 ohřívač 15 rekuperace tepla _0109

31 Konfigurace zařízení K16 Schéma zapojení LM/X1: Adresa modulu 1 L1 N 0V PE L1 L1 N L1 N 1 1 M1 M K1 K G0 Y G Y1 Y + Y + Y Y B1 B B B4 B5 T1 T + ebus - L1 N PE síť 0 VAC čerpadlo otopného okruhu 0 V/1 A FU spuštění motoru (beznapěťový kontakt) BR požadavek zdroj tepla (beznapěťový kontakt) M pohon směšovače 4 V/0-10 V DC M M servopohon rekuperace tepla (KGX/RWT) 4 V/0-10 V DC servopohon směšovaný vzduch 4 V/0-10 V DC snímač teploty přiváděného snímač námrazy snímač ebus prostorové BML jako teploty dálkové ovládání FU signál akčního členu protimrazový 0-10 V motor ventilátoru odváděného termostat FU signál akčního členu 0-10 V motor ventilátoru přiváděného poruchové hlášení motor Standardní funkce: ochrana čerpadel ochrana motoru protimrazová ochrana prostoru pohotovostní provoz vytápění Doplňkové funkce: Volitelné příslušenství: přepínání zima/léto v závislosti na venkovní teplotě program předehřevu noční větrání kaskáda prostorová teplota/teplota přiváděného nebo teplota odváděného /teplota přiváděného regulace rekuperace tepla regulace klapek směšování regulace chlazení podle nabídky Název Obj. č. Rádiové hodiny (signál DCF77) se snímačem venkovní teploty Rádiové hodiny (signál DCF77) Přípojka snímače venkovní teploty pro BML Snímač teploty odváděného/přiváděného Snímač prostorové teploty Frekvenční měnič na vyžádání Protimrazový termostat na vyžádání Snímač námrazy _0109 1

32 Konfigurace zařízení K17 Konfigurace K17 Popis: Klimatizace (přiváděný vzduch), vytápění s regulací prostorové teploty, plynulé řízení motoru 0 10 V např. pomocí frekvenčního měniče Tato konfigurace se používá k vytápění budov v kombinaci s klimatizací. Snímač měří prostorovou teplotu. Čerpadlo otopného okruhu, směšovač otopného okruhu a zdroj tepla se vypínají a zapínají podle potřeby. Otáčky ventilátoru se nastavují manuálně. Schéma: BML LM/X1 Netz síť AB - vzduch odváděný z místnosti ZU - vzduch přiváděný do místnosti FO - vzduch vyfukovaný do venkovního prostoru AU - vzduch nasávaný z venkovního prostoru X1/M1 X1/B5 X1/B K X1/T1 10 X1/B1 AU 4 11 X1/M 7 X1/Y1 6 5 ZU X1/B4 8 X1/K1 ebus 1 9 Přehled komponentů: Č. Popis 1 snímač prostorové teploty snímač teploty přiváděného snímač venkovní teploty 4 klapka zap/vyp 5 ventilátor přiváděného 6 frekvenční měnič Č. Popis 7 čerpadlo otopného okruhu 8 směšovač otopného okruhu 9 zdroj tepla 10 protimrazový termostat 11 ohřívač 06781_0109

33 Konfigurace zařízení K17 Schéma zapojení LM/X1: Adresa modulu 1 L1 N 0V PE L1 L1 N L1 N 1 1 M1 M K1 K G0 Y G Y1 Y + Y + Y Y B1 B B B4 B5 T1 T + - ebus L1 N PE síť 0 VAC M klapka venkovního 0 V/0,5 A zap/vyp čerpadlo otopného okruhu 0 V/1 A FU spuštění motoru (beznapěťový kontakt) BR požadavek zdroj tepla (beznapěťový kontakt) M pohon směšovače 4 V/0-10 V DC snímač teploty přiváděného snímač ebus prostorové teploty BML jako dálkové ovládání FU signál akčního členu protimrazový 0-10 V motor ventilátoru odváděného termostat FU signál akčního členu 0-10 V motor ventilátoru přiváděného poruchové hlášení motor Standardní funkce: ochrana čerpadel ochrana motoru protimrazová ochrana prostoru pohotovostní provoz vytápění Doplňkové funkce: přepínání zima/léto v závislosti na venkovní teplotě program předehřevu noční větrání kaskáda přiváděný /vzduch v místnosti Volitelné příslušenství: Název Obj. č. Rádiové hodiny (signál DCF77) se snímačem venkovní teploty Rádiové hodiny (signál DCF77) Přípojka snímače venkovní teploty pro BML Snímač prostorové teploty Frekvenční měnič na vyžádání Protimrazový termostat na vyžádání Snímač námrazy _0109

34 Konfigurace zařízení K18 Konfigurace K18 Klimatizace (přiváděný vzduch), chlazení s regulací prostorové teploty, plynulé řízení motoru 0 10 V např. pomocí frekvenčního měniče Popis: Tato konfigurace se používá k chlazení budov v kombinaci s klimatizací. Snímač měří prostorovou teplotu. Čerpadlo chladicího okruhu, zdroj chlazení a směšovač chladicího okruhu se vypínají a zapínají podle potřeby. Otáčky ventilátoru se nastavují manuálně. Schéma: BML LM/X1 síť Netz AB - vzduch odváděný z místnosti ZU - vzduch přiváděný do místnosti FO - vzduch vyfukovaný do venkovního prostoru AU - vzduch nasávaný z venkovního prostoru X1/M1 X1/B5 X1/B K X1/T1 10 X1/B1 AU 4 11 X1/M 7 X1/Y1 6 5 ZU X1/B4 8 X1/K1 1 9 Přehled komponentů: Č. Popis 1 snímač prostorové teploty snímač teploty přiváděného snímač venkovní teploty 4 klapka zap/vyp 5 ventilátor přiváděného 6 frekvenční měnič Č. Popis 7 čerpadlo chladicího okruhu 8 směšovač chladicího okruhu 9 chladicí zařízení 10 protimrazový termostat 11 ohřívač _0109

35 Konfigurace zařízení K18 Schéma zapojení LM/X1: Adresa modulu 1 L1 N 0V PE L1 L1 N L1 N 1 1 M1 M K1 K G0 Y G Y1 Y + Y + Y Y B1 B B B4 B5 T1 T + ebus - L1 N PE síť 0 VAC M servopohon klapky venkovního 0 V/0,5 A zap/vyp čerpadlo chladicího okruhu 0 V/1 A pohon směšovače FU 4 V/0-10 V DC spuštění motoru (beznapěťový kontakt) BR požadavek chladicí zařízení (beznapěťový kontakt) M snímač teploty přiváděného snímač ebus prostorové BML jako teploty dálkové ovládání FU signál akčního členu protimrazový 0-10 V motor ventilátoru odváděného termostat FU poruchové hlášení signál akčního motor členu 0-10 V motor ventilátoru přiváděného Standardní funkce: ochrana čerpadel ochrana motoru Doplňkové funkce: přepínání zima/léto v závislosti na venkovní teplotě letní kompenzace kaskáda přiváděný /vzduch v místnosti noční větrání Volitelné příslušenství:: Název Obj. č. Rádiové hodiny (signál DCF77) se snímačem venkovní teploty Rádiové hodiny (signál DCF77) Přípojka snímače venkovní teploty pro BML Snímač prostorové teploty Frekvenční měnič na vyžádání Protimrazový termostat na vyžádání 06781_0109 5

36 Základní nastavení parametrů/zařízení Nastavení parametrů Výchozí nastavení všech parametrů a časů spínání jsou uložena v energeticky nezávislé paměti. Všechny změny se uloží a budou v dispozici, i když systém nebude několik týdnů připojen k napájení. Parametry se nastavují pomocí ovládacího modulu větrání. Popis ovládání a nastavení parametrů najdete v Pokynech k montáži a obsluze modulu BML. Přehled parametrů základních nastavení Parametr Rozsah nastavení Nastavení od výrobce Komfortní (denní) teplota 5 C 50 C 0 C Útlumová (úsporná) 5 C 0 C 16 C teplota Pohotovostní teplota 5 C 0 C 1 C Nastavení otáček 1-/0-100 % /80 % Program úsporného provozu Omezení minimální teploty přiváděného Podíl přimíchávaného útlumový provoz pohotovostní provoz pohotovostní provoz standby letní větrání 5 C 0 C 16 C % 40 % Aktivované noční větrání zap/vyp zap Aktivovaná nabídka zap/vyp zap chlazení Individuální nastavení Přehled parametrů zařízení Parametr Rozsah nastavení Nastavení od výrobce LA001 minimální teplota zdroje tepla C 40 C LA00 maximální teplota zdroje tepla C 80 C LA00 minimální mezní teplota C -15 C LA004 maximální mezní teplota C 15 C Nová konfigurace Individuální nastavení _0109

37 Přehled parametrů Servis Přehled parametrů Servis Parametr Rozsah nastavení LM001 konfigurace viz konfigurace nastavení LM011 výběr regulace otáčky směšovač aut. Nastavení od výrobce směšovač LM01 automatické větrání zap/vyp vyp LM01 hystereze vyp 0 K 1K LM014 hystereze stupeň 1 K K LM015 minimální otáčky 10 % 60 % 0 % LM016 maximální otáčky 40 % 100 % 100 % LM017 nastavení otáček pásmo P 1K 0K 10K LM018 poměr otáček ventilátorů odváděného k nasávanému LM019 uvolnění ventilátoru v závislosti 0 % 100 % 40 % na podílu čerstvého LM00 spínání zima/léto v závislosti zap/vyp vyp na venkovní teplotě LM01 diference vytápění 1K 0K 1K LM0 diference chlazení: 1K 0K 1K LM0 protimrazová ochrana prostoru zap/vyp zap LM04 teplota protimrazové ochrany 0 C 0 C 5 C prostoru LM00 doběh čerpadla otopného okruhu 0 60 min min LM01 trvalý chod čerpadla otopného zap/vyp vyp okruhu LM0 teplota protimrazové ochrany -0 C 10 C C LM0 minimální délka chodu hořáku 0 10 min 7min LM040 doběh čerpadla chladicího okruhu 0 60 min min LM041 minimální délka chodu chladicího 0 10 min 7 min zařízení LM050 doba předehřevu topného registru 1 0 min min LM051 doba blokování programu min 60 min předehřevu LM05 program předehřevu v závislosti zap/vyp vyp na venkovní teplotě LM05 teplota programu předehřevu v závislosti na venkovní teplotě -0 C +15 C 10 C Individuální nastavení 06781_0109 7

38 Přehled parametrů Servis Parametr Rozsah nastavení LM060 otáčky ventilátoru při úsporném 40 % 100 % 70 % provozu, výběr nastavení otáček pro pohotovostní provoz, noční větrání, letní provoz, protimrazovou ochranu prostoru LM070 napájení datové sběrnice vyp/zap/aut aut LM080 směšovač otopného okruhu 5 0 V/K 1 V/K podíl P LM081 doba doběhu směšovače 0 5 min min otopného okruhu LM08 automatické spuštění zap/vyp zap protimrazové ochran LM090 kompenzace chlazení 1K 10K K LM091 směšovač chladicího okruhu 1 0 V/K 10 V/K podíl P LM09 doba doběhu směšovače 0 0 min min chladicího okruhu LM09 otáčky u nabídky chlazení 40 % 100 % 100 % LM100 vliv kaskády 0 0 LM101 doba doběhu kaskády 0 5 min min LM10 max. mezní teplota přiváděného 0-60 C 50 C LM10 typ regulace regulace přiváděného kaskádová regulace Nastavení od výrobce kaskádová regulace LM110 přimíchávaný vzduch podíl P 5 0 V/K 10 V/K LM111 regulace čerstvého zap/vyp vyp v závislosti na venkovní teplotě LM11 čerstvý vzduch zahájení -10 C 0 C 0 C redukce LM11 klapka čerstvého -0 C 10 C -10 C zavřeno LM114 doba předstihu pro klapky s 60 s LM10 regulace chlazení podle nabídky 1K 10K K teplotní diference prostorová venkovní teplota LM10 noční větrání mezní hodnota 10 C 0 C C Individuální nastavení _0109

39 Přehled parametrů Servis Parametr Rozsah nastavení Nastavení od výrobce LM11 noční větrání podmínka sepnutí K 0K 5K LM1 noční větrání minimální 5 C 10 C 1 C venkovní teplot LM140 letní kompenzace povolení zap/vyp vyp LM141 letní kompenzace výchozí 10 C 50 C 5 C teplota LM14 letní kompenzace koncová 10 C 50 C 0 C teplota LM14 letní kompenzace celkové 0K 10K K řízení LM150 rekuperace tepla pásmo P 5 0K 1K LM151 doba doběhu rekuperace tepla 0 5 min min LM170 minimální úhel nastavení 0 % 100 % 0 % LM171 maximální úhel nastavení 0 % 100 % 100 % LM17 žaluzie nasávání 5K 0K 10K pásmo P LM17 připojení LD15 0 % 100 % 50 % LM00 povolení kontroly filtru zap/vyp zap LM01 kontrolní interval kontroly filtru 1 10 týdnů 1 týdnů LM0 servisní hlášení o provozních zap/vyp vyp hodinách LM0 provozní hodiny ventilátor Individuální nastavení Podíl P vliv proporcionální složky regulátoru 06781_0109 9

40 Parametry/Popis funkcí Popis parametrů Výběr regulace LM011 Nastavení od výrobce: směšovač Rozsah: směšovač/počet otáček V této části je podrobně vysvětlené nastavení parametrů zařízení Servis, která jsou uvedena v posledním odstavci v tabulkách. V levém sloupci je uvedeno označení parametru a příslušné číslo. Některé z parametrů, které jsou uvedeny v tabulce, nejsou k dispozici u všech konfigurací. Výběr: směšovač Typ provozu Směšovač lze zvolit pouze u konfigurací L1, L, L. Prostorová teplota se reguluje pomocí směšovače v závislosti na odchylce mezi požadovanou a skutečnou prostorovou teplotou (teplota přiváděného kolísá). Požadované otáčky můžete nastavit pomocí tlačítka Otáčky. Ventilátor běží neustále s předem nastavenými otáčkami. Výběr: otáčky Otáčky ventilátoru se nastavují automaticky v závislosti na rozdílu mezi požadovanou a skutečnou prostorovou teplotou. Pokud ventilátor běží, směšovač je nastaven na 100 %. Pokud ventilátor stojí, směšovač se nastaví na 0. Např. požadovaná prostorová teplota 0 C; skutečná prostorová teplota 19 C; otáčky ventilátoru stupeň 1 požadovaná prostorová teplota 0 C; skutečná prostorová teplota 17 C; otáčky ventilátoru stupeň V případě překročení požadované hodnoty se ventilátor vypne. Aut. Podíl čerstvého je nastaven na 0 %. Následně se regulují otáčky. Podíl čerstvého je nastaven > 0 % automaticky se změní na regulaci směšovače. Pokud zvolíte možnost aut., nastavte parametr LM114 na 0. Automatické větrání LM01 Nastavení od výrobce: vyp Rozsah: zap/vyp Automatické větrání zap Po překročení požadované prostorové teploty ventilátor nadále běží. Agregáty používané k vytápění resp. chlazení se vypnou (čerpadlo otopného okruhu, čerpadlo chladicího okruhu, zdroj tepla, chladicí zařízení). Automatické větrání vyp Po překročení požadované prostorové teploty se ventilátor a příslušné agregáty používané k vytápění a chlazení vypnou. Hystereze vyp LM01 Nastavení od výrobce: 1K Rozsah: 0 K Pokud aktuálně naměřená prostorová teplota překročí požadovanou teplotu o hodnotu Hystereze vyp, větrací zařízení se vypne. Příklad: akmile skutečná prostorová teplota stoupne nad 1 C (při nastavené požadované prostorové teplotě 0 C s hodnotou Hystereze vyp rovnou 1K), zařízení se vypne _0109

41 Parametry/Popis funkcí Hystereze stupeň LM014 Nastavení od výrobce: K Rozsah: 0 K Minimální počet otáček LM015 Nastavení od výrobce: 0 % Rozsah: % Maximální počet otáček LM016 Nastavení od výrobce: 100 % Rozsah: % Regulace otáček pásmo P LM017 Nastavení od výrobce: 10K Rozsah: 1 0K Poměr otáček odváděného k nasávanému LM018 Nastavení od výrobce: 100 Rozsah: Pokud aktuálně naměřená prostorová teplota klesne pod požadovanou teplotu o hodnotu Hystereze stupeň, větrací zařízení se přepne na. stupeň. Příklad: akmile skutečná prostorová teplota klesne pod 17 C (při nastavené požadované prostorové teplotě 0 C s hodnotou Hystereze stupeň rovnou K), zařízení se vypne. Minimální počet otáček n-min (minimální výstupní napětí) V případě potřeby se zde nastavuje minimální výstupní napětí, tedy základní otáčky (minimální jednotkové množství ) připojených ventilátorů, pod které nesmí otáčky během regulace teploty klesnout. V případě konfigurace L1/L (dvoustupňová regulace motoru) lze otáčky omezit. Nastavení: < 45 % odpovídá stupni 1 (motor) > 50 % odpovídá stupni (motor) Maximální počet otáček n-max (maximální výstupní napětí) V případě potřeby se zde nastavuje maximální výstupní napětí, tedy limitní otáčky (z důvodu příliš velké hlučnosti) připojených ventilátorů, nad které nesmí otáčky během regulace teploty stoupnout. V případě konfigurace L1/L (dvoustupňová regulace motoru) lze otáčky omezit. Nastavení: < 45 % odpovídá stupni 1 (motor) > 50 % odpovídá stupni (motor) Podíl P regulace otáček určuje velikost proporcionální změny výstupního signálu analogového výstupu v případě regulační odchylky. (0 100 %) Pokud podíl P nastavíte na nízkou hodnotu (malé zesílení), regulace bude trvat déle, ale skutečné hodnoty budou méně oscilovat kolem požadované hodnoty. Pokud podíl P nastavíte na vysokou hodnotu, regulace bude trvat kratší dobu, ale skutečné hodnoty budou více oscilovat kolem požadované hodnoty. Aby v případě klimatizačních zařízení bylo možné pracovat s podtlakem nebo přetlakem v místnosti, musí se otáčky ventilátoru pro přiváděný resp. odváděný vzduch nastavit na odlišné hodnoty. Nastavení LM018 na 100 souběžný provoz LM018 na > 100 podtlak LM018 na < 100 přetlak 06781_

42 Parametry/Popis funkcí Uvolnění ventilátoru v závislosti na podílu čerstvého LM019 Nastavení od výrobce: 40 % Rozsah: % Spínání zima/léto v závislosti na venkovní teplotě LM00 Nastavení od výrobce: vyp Rozsah: zap/vyp Diference vytápění LM01 Nastavení od výrobce: 1 Rozsah: 1 10K Diference chlazení LM0 Nastavení od výrobce: 1 Rozsah: 1 10K Protimrazová ochrana prostoru LM0 Nastavení od výrobce: zap Rozsah: zap/vyp Teplota protimrazové ochrany LM04 Nastavení od výrobce: 5 Rozsah: 0 0 C Doběh čerpadla otopného okruhu LM00 akmile podíl čerstvého stoupne nad stanovenou hodnotu, uvolní se odsávací ventilátor (K1). Podíl čerstvého < parametr LM019: odsávací ventilátor se vypne. Změnou parametru lze nastavit zapínání a vypínání zařízení v závislosti na venkovní teplotě. Aby bylo možné tuto funkci využít, musí být k zařízení připojen venkovní snímač (viz Doplňkové funkce). Podle toho se vypínají vytápěcí resp. chladicí agregáty (čerpadlo otopného okruhu, čerpadlo chladicího okruhu, zdroj tepla a chladicí zařízení). Změnou parametru se nastavuje, do jaké venkovní teploty vzhledem k nastavené požadované prostorové teplotě se aktivně vytápí (spuštění čerpadla otopného okruhu, směšovače otopného okruhu, hořáku). Příklad viz kapitola Doplňkové funkce Přepínání zima/léto v závislosti na venkovní teplotě Změnou parametru se nastavuje, od jaké venkovní teploty vzhledem k nastavené požadované prostorové teplotě se aktivně chladí (spuštění čerpadla chladicího okruhu, směšovače chladicího okruhu a chladicího zařízení). Příklad viz kapitola Doplňkové funkce Přepínání zima/léto v závislosti na venkovní teplotě. Změnou parametru lze nastavit spuštění zařízení v závislosti na prostorové teplotě, pokud teplota klesne pod nastavenou limitní hodnotu protimrazové ochrany prostoru. akmile prostorová teplota klesne pod nastavenou hodnotu, vyšle se požadavek na aktivaci čerpadla otopného okruhu, směšovače otopného okruhu, zdroje tepla a ventilátoru. Pokud teplota nastavenou hodnotu překročí o K, zařízení se znovu vypne. Pokud nebude další požadavek na otopný okruh, čerpadlo běží ještě po nastavenou dobu a rozvede tak energii uloženou ve zdroji tepla. Nastavení od výrobce: min Rozsah: 0 60 min _0109
