ZPRACOVÁNÍ ROZVOJOVÝCH MOŽNOSTÍ OBCÍ S OHLEDEM NA ZÁPLAVOVÉ ÚZEMÍ ŘEKY LABE 1. etapa

Transkript

1 ZPRACOVÁNÍ ROZVOJOVÝCH MOŽNOSTÍ OBCÍ S OHLEDEM NA ZÁPLAVOVÉ ÚZEMÍ ŘEKY LABE 1. etapa Strana 1 (celkem 43)

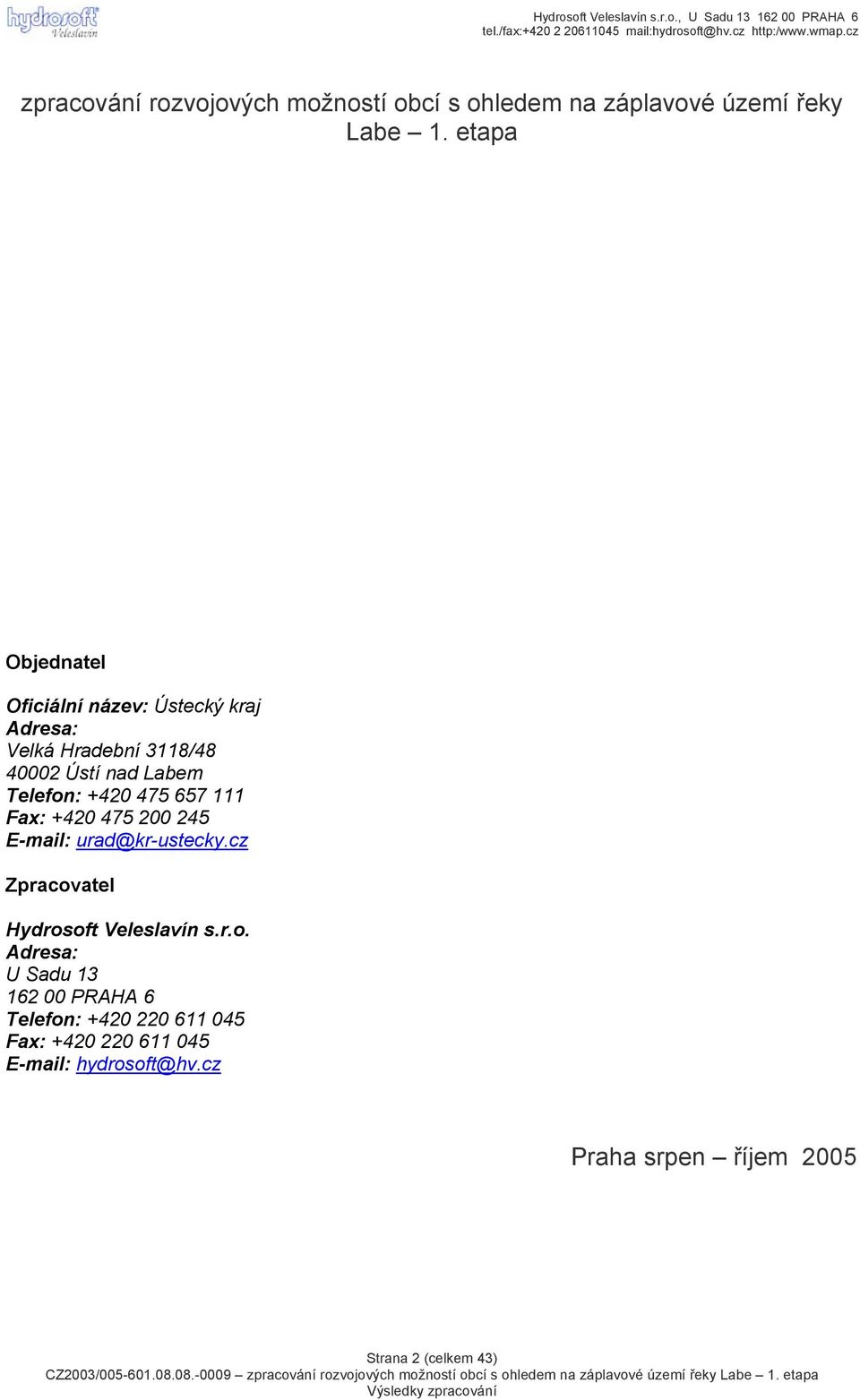

2 zpracování rozvojových možností obcí s ohledem na záplavové území řeky Labe 1. etapa Objednatel Oficiální název: Ústecký kraj Adresa: Velká Hradební 3118/ Ústí nad Labem Telefon: Fax: urad@kr-ustecky.cz Zpracovatel Hydrosoft Veleslavín s.r.o. Adresa: U Sadu PRAHA 6 Telefon: Fax: hydrosoft@hv.cz Praha srpen říjem 2005 Strana 2 (celkem 43)

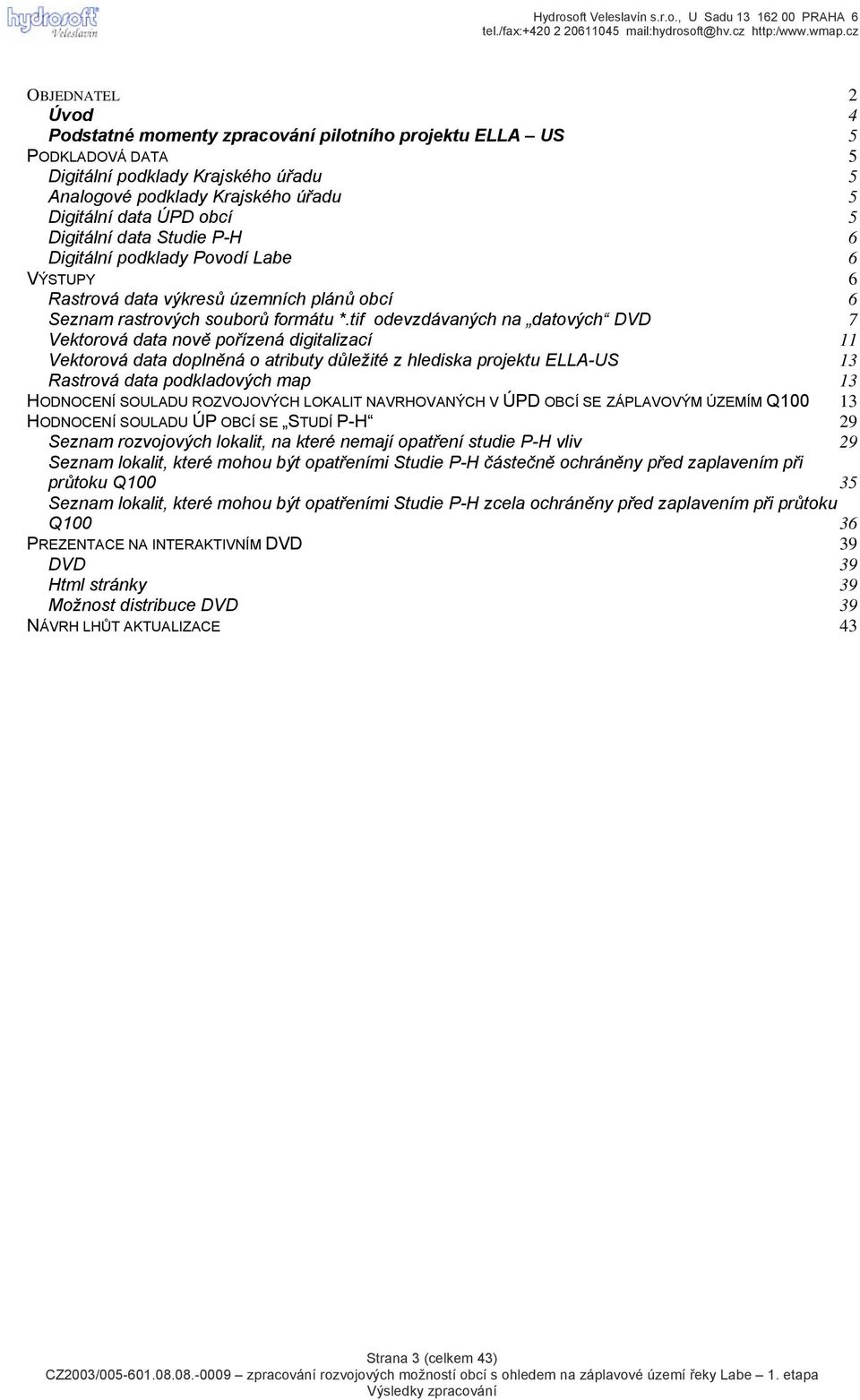

3 OBJEDNATEL 2 Úvod 4 Podstatné momenty zpracování pilotního projektu ELLA US 5 PODKLADOVÁ DATA 5 Digitální podklady Krajského úřadu 5 Analogové podklady Krajského úřadu 5 Digitální data ÚPD obcí 5 Digitální data Studie P-H 6 Digitální podklady Povodí Labe 6 VÝSTUPY 6 Rastrová data výkresů územních ů obcí 6 Seznam rastrových souborů formátu *.tif odevzdávaných na datových DVD 7 Vektorová data nově pořízená digitalizací 11 Vektorová data doplněná o atributy důležité z hlediska projektu ELLA-US 13 Rastrová data podkladových map 13 HODNOCENÍ SOULADU ROZVOJOVÝCH LOKALIT NAVRHOVANÝCH V ÚPD OBCÍ SE ZÁPLAVOVÝM ÚZEMÍM Q HODNOCENÍ SOULADU ÚP OBCÍ SE STUDÍ P-H 29 Seznam rozvojových lokalit, na které nemají opatření studie P-H vliv 29 Seznam lokalit, které mohou být opatřeními Studie P-H částečně ochráněny před zaplavením při průtoku Q Seznam lokalit, které mohou být opatřeními Studie P-H zcela ochráněny před zaplavením při průtoku Q PREZENTACE NA INTERAKTIVNÍM DVD 39 DVD 39 Html stránky 39 Možnost distribuce DVD 39 NÁVRH LHŮT AKTUALIZACE 43 Strana 3 (celkem 43)

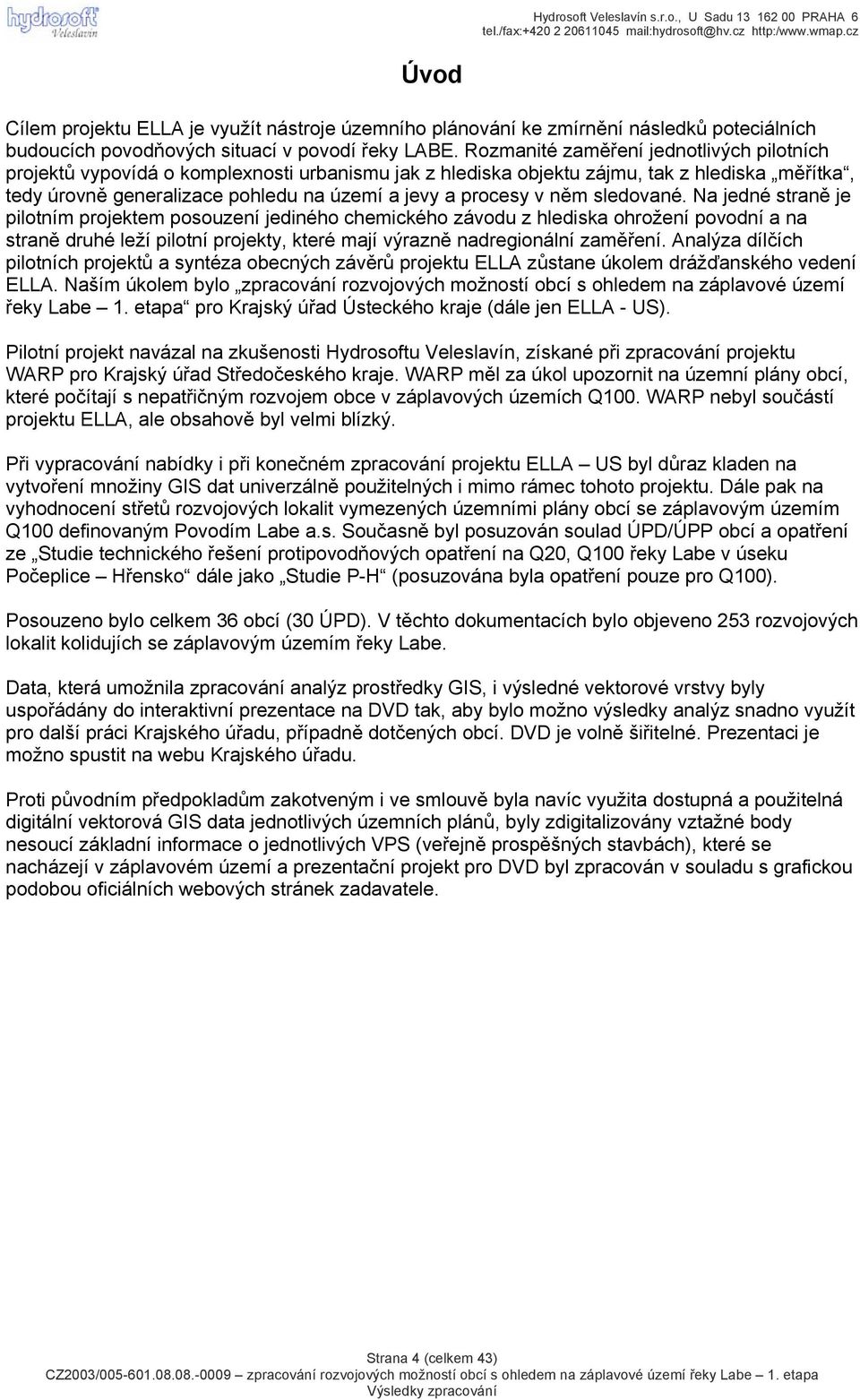

4 Úvod Cílem projektu ELLA je využít nástroje územního ování ke zmírnění následků poteciálních budoucích povodňových situací v povodí řeky LABE. Rozmanité zaměření jednotlivých pilotních projektů vypovídá o komplexnosti urbanismu jak z hlediska objektu zájmu, tak z hlediska měřítka, tedy úrovně generalizace pohledu na území a jevy a procesy v něm sledované. Na jedné straně je pilotním projektem posouzení jediného chemického závodu z hlediska ohrožení povodní a na straně druhé leží pilotní projekty, které mají výrazně nadregionální zaměření. Analýza dílčích pilotních projektů a syntéza obecných závěrů projektu ELLA zůstane úkolem drážďanského vedení ELLA. Naším úkolem bylo zpracování rozvojových možností obcí s ohledem na záplavové území řeky Labe 1. etapa pro Krajský úřad Ústeckého kraje (dále jen ELLA - US). Pilotní projekt navázal na zkušenosti Hydrosoftu Veleslavín, získané při zpracování projektu WARP pro Krajský úřad Středočeského kraje. WARP měl za úkol upozornit na územní y obcí, které počítají s nepatřičným rozvojem obce v záplavových územích Q100. WARP nebyl součástí projektu ELLA, ale obsahově byl velmi blízký. Při vypracování nabídky i při konečném zpracování projektu ELLA US byl důraz kladen na vytvoření množiny GIS dat univerzálně použitelných i mimo rámec tohoto projektu. Dále pak na vyhodnocení střetů rozvojových lokalit vymezených územními y obcí se záplavovým územím Q100 definovaným Povodím Labe a.s. Současně byl posuzován soulad ÚPD/ÚPP obcí a opatření ze Studie technického řešení protipovodňových opatření na Q20, Q100 řeky Labe v úseku Počeplice Hřensko dále jako Studie P-H (posuzována byla opatření pouze pro Q100). Posouzeno bylo celkem 36 obcí (30 ÚPD). V těchto dokumentacích bylo objeveno 253 rozvojových lokalit kolidujích se záplavovým územím řeky Labe. Data, která umožnila zpracování analýz prostředky GIS, i výsledné vektorové vrstvy byly uspořádány do interaktivní prezentace na DVD tak, aby bylo možno výsledky analýz snadno využít pro další práci Krajského úřadu, případně dotčených obcí. DVD je volně šiřitelné. Prezentaci je možno spustit na webu Krajského úřadu. Proti původním předpokladům zakotveným i ve smlouvě byla navíc využita dostupná a použitelná digitální vektorová GIS data jednotlivých územních ů, byly zdigitalizovány vztažné body nesoucí základní informace o jednotlivých VPS (veřejně prospěšných stavbách), které se nacházejí v záplavovém území a prezentační projekt pro DVD byl zpracován v souladu s grafickou podobou oficiálních webových stránek zadavatele. Strana 4 (celkem 43)

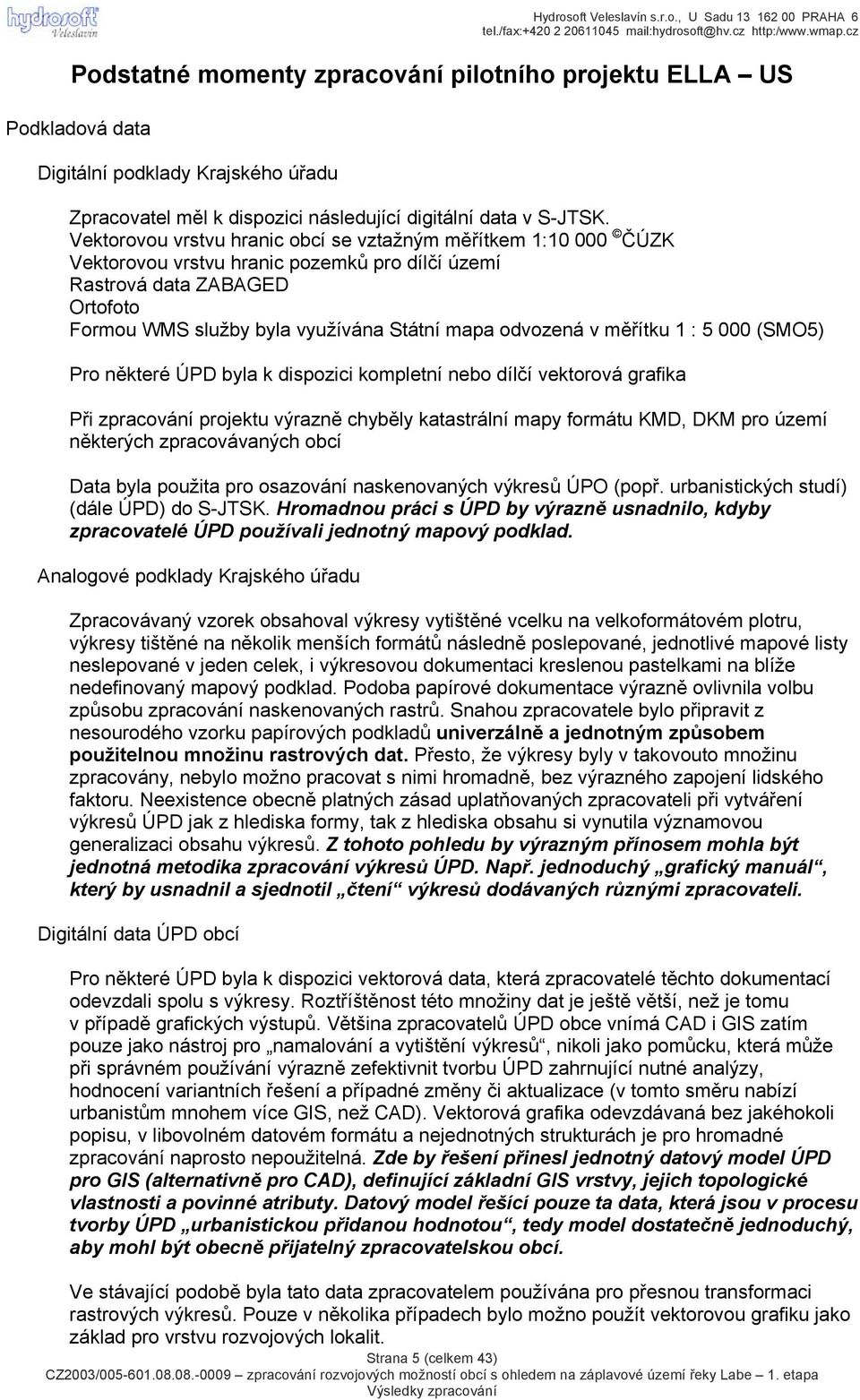

5 Podstatné momenty zpracování pilotního projektu ELLA US Podkladová data Digitální podklady Krajského úřadu Zpracovatel měl k dispozici následující digitální data v S-JTSK. Vektorovou vrstvu hranic obcí se vztažným měřítkem 1: ČÚZK Vektorovou vrstvu hranic pozemků pro dílčí území Rastrová data ZABAGED Ortofoto Formou WMS služby byla využívána Státní mapa odvozená v měřítku 1 : (SMO5) Pro některé ÚPD byla k dispozici kompletní nebo dílčí vektorová grafika Při zpracování projektu výrazně chyběly katastrální mapy formátu KMD, DKM pro území některých zpracovávaných obcí Data byla použita pro osazování naskenovaných výkresů ÚPO (popř. urbanistických studí) (dále ÚPD) do S-JTSK. Hromadnou práci s ÚPD by výrazně usnadnilo, kdyby zpracovatelé ÚPD používali jednotný mapový podklad. Analogové podklady Krajského úřadu Zpracovávaný vzorek obsahoval výkresy vytištěné vcelku na velkoformátovém plotru, výkresy tištěné na několik menších formátů následně poslepované, jednotlivé mapové listy neslepované v jeden celek, i výkresovou dokumentaci kreslenou pastelkami na blíže nedefinovaný mapový podklad. Podoba papírové dokumentace výrazně ovlivnila volbu způsobu zpracování naskenovaných rastrů. Snahou zpracovatele bylo připravit z nesourodého vzorku papírových podkladů univerzálně a jednotným způsobem použitelnou množinu rastrových dat. Přesto, že výkresy byly v takovouto množinu zpracovány, nebylo možno pracovat s nimi hromadně, bez výrazného zapojení lidského faktoru. Neexistence obecně platných zásad uplatňovaných zpracovateli při vytváření výkresů ÚPD jak z hlediska formy, tak z hlediska obsahu si vynutila významovou generalizaci obsahu výkresů. Z tohoto pohledu by výrazným přínosem mohla být jednotná metodika zpracování výkresů ÚPD. Např. jednoduchý grafický manuál, který by usnadnil a sjednotil čtení výkresů dodávaných různými zpracovateli. Digitální data ÚPD obcí Pro některé ÚPD byla k dispozici vektorová data, která zpracovatelé těchto dokumentací odevzdali spolu s výkresy. Roztříštěnost této množiny dat je ještě větší, než je tomu v případě grafických výstupů. Většina zpracovatelů ÚPD obce vnímá CAD i GIS zatím pouze jako nástroj pro namalování a vytištění výkresů, nikoli jako pomůcku, která může při správném používání výrazně zefektivnit tvorbu ÚPD zahrnující nutné analýzy, hodnocení variantních řešení a případné změny či aktualizace (v tomto směru nabízí urbanistům mnohem více GIS, než CAD). Vektorová grafika odevzdávaná bez jakéhokoli popisu, v libovolném datovém formátu a nejednotných strukturách je pro hromadné zpracování naprosto nepoužitelná. Zde by řešení přinesl jednotný datový model ÚPD pro GIS (alternativně pro CAD), definující základní GIS vrstvy, jejich topologické vlastnosti a povinné atributy. Datový model řešící pouze ta data, která jsou v procesu tvorby ÚPD urbanistickou přidanou hodnotou, tedy model dostatečně jednoduchý, aby mohl být obecně přijatelný zpracovatelskou obcí. Ve stávající podobě byla tato data zpracovatelem používána pro přesnou transformaci rastrových výkresů. Pouze v několika případech bylo možno použít vektorovou grafiku jako základ pro vrstvu rozvojových lokalit. Strana 5 (celkem 43)

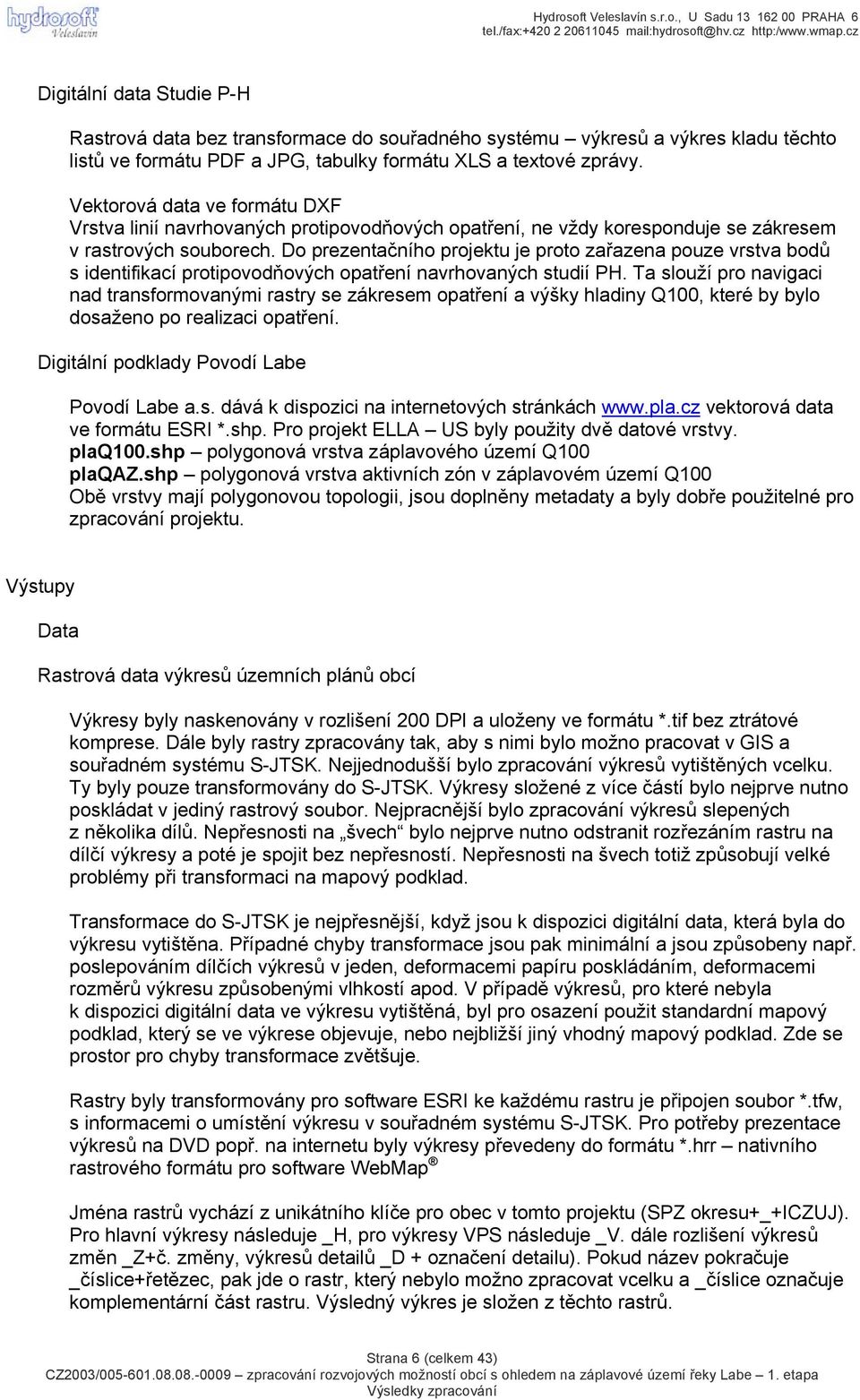

6 Digitální data Studie P-H Rastrová data bez transformace do souřadného systému výkresů a výkres kladu těchto listů ve formátu PDF a JPG, tabulky formátu XLS a textové zprávy. Vektorová data ve formátu DXF Vrstva linií navrhovaných protipovodňových opatření, ne vždy koresponduje se zákresem v rastrových souborech. Do prezentačního projektu je proto zařazena pouze vrstva bodů s identifikací protipovodňových opatření navrhovaných studií PH. Ta slouží pro navigaci nad transformovanými rastry se zákresem opatření a výšky hladiny Q100, které by bylo dosaženo po realizaci opatření. Digitální podklady Povodí Labe Povodí Labe a.s. dává k dispozici na internetových stránkách vektorová data ve formátu ESRI *.shp. Pro projekt ELLA US byly použity dvě datové vrstvy. plaq100.shp polygonová vrstva záplavového území Q100 plaqaz.shp polygonová vrstva aktivních zón v záplavovém území Q100 Obě vrstvy mají polygonovou topologii, jsou doplněny metadaty a byly dobře použitelné pro zpracování projektu. Výstupy Data Rastrová data výkresů územních ů obcí Výkresy byly naskenovány v rozlišení 200 DPI a uloženy ve formátu *.tif bez ztrátové komprese. Dále byly rastry zpracovány tak, aby s nimi bylo možno pracovat v GIS a souřadném systému S-JTSK. Nejjednodušší bylo zpracování výkresů vytištěných vcelku. Ty byly pouze transformovány do S-JTSK. Výkresy složené z více částí bylo nejprve nutno poskládat v jediný rastrový soubor. Nejpracnější bylo zpracování výkresů slepených z několika dílů. Nepřesnosti na švech bylo nejprve nutno odstranit rozřezáním rastru na dílčí výkresy a poté je spojit bez nepřesností. Nepřesnosti na švech totiž způsobují velké problémy při transformaci na mapový podklad. Transformace do S-JTSK je nejpřesnější, když jsou k dispozici digitální data, která byla do výkresu vytištěna. Případné chyby transformace jsou pak minimální a jsou způsobeny např. poslepováním dílčích výkresů v jeden, deformacemi papíru poskládáním, deformacemi rozměrů výkresu způsobenými vlhkostí apod. V případě výkresů, pro které nebyla k dispozici digitální data ve výkresu vytištěná, byl pro osazení použit standardní mapový podklad, který se ve výkrese objevuje, nebo nejbližší jiný vhodný mapový podklad. Zde se prostor pro chyby transformace zvětšuje. Rastry byly transformovány pro software ESRI ke každému rastru je připojen soubor *.tfw, s informacemi o umístění výkresu v souřadném systému S-JTSK. Pro potřeby prezentace výkresů na DVD popř. na internetu byly výkresy převedeny do formátu *.hrr nativního rastrového formátu pro software WebMap Jména rastrů vychází z unikátního klíče pro obec v tomto projektu (SPZ okresu+_+iczuj). Pro hlavní výkresy následuje _H, pro výkresy VPS následuje _V. dále rozlišení výkresů změn _Z+č. změny, výkresů detailů _D + označení detailu). Pokud název pokračuje _číslice+řetězec, pak jde o rastr, který nebylo možno zpracovat vcelku a _číslice označuje komplementární část rastru. Výsledný výkres je složen z těchto rastrů. Strana 6 (celkem 43)

7 Příklad: Bohušovice nad Ohří LI_564591_H.. hlavní výkres obce LI_564591_V.. výkres VPS LI_564591_V_Z.. výkres VPS změny ÚP LI_564591_V_Z_02.. dílčí část výkresu VPS změny ÚP Seznam rastrových souborů formátu *.tif odevzdávaných na datových DVD NAZEV ALIAS RASTR Bohušovice nad Ohří LI_ LI_564591_H.tif Bohušovice nad Ohří LI_ LI_564591_H_01.tif Bohušovice nad Ohří LI_ LI_564591_H_02_X.tif Bohušovice nad Ohří LI_ LI_564591_H_Z.tif Bohušovice nad Ohří LI_ LI_564591_H_Z_02.tif Bohušovice nad Ohří LI_ LI_564591_H_Z_03_X.tif Bohušovice nad Ohří LI_ LI_564591_H_Z_04_X.tif Bohušovice nad Ohří LI_ LI_564591_H_Z_05A.tif Bohušovice nad Ohří LI_ LI_564591_H_Z_05B.tif Bohušovice nad Ohří LI_ LI_564591_V.tif Bohušovice nad Ohří LI_ LI_564591_V_01.tif Bohušovice nad Ohří LI_ LI_564591_V_02_X.tif Bohušovice nad Ohří LI_ LI_564591_V_Z.tif Bohušovice nad Ohří LI_ LI_564591_V_Z_02.tif Bohušovice nad Ohří LI_ LI_564591_V_Z_03.tif Bohušovice nad Ohří LI_ LI_564591_V_Z_04.tif Bohušovice nad Ohří LI_ LI_564591_V_Z_05A.tif Bohušovice nad Ohří LI_ LI_564591_V_Z_05B.tif Brzánky LI_ LI_546755_H.tif Brzánky LI_ LI_546755_V.tif Černěves LI_ LI_546852_H.tif Chodouny LI_ LI_564923_H.tif Chodouny LI_ LI_564923_H_01A.tif Chodouny LI_ LI_564923_H_01B.tif Chodouny LI_ LI_564923_H_02A.tif Chodouny LI_ LI_564923_H_02B.tif Chodouny LI_ LI_564923_H_02C.tif Chodouny LI_ LI_564923_V.tif Chodouny LI_ LI_564923_V_01A.tif Chodouny LI_ LI_564923_V_01B.tif Chodouny LI_ LI_564923_V_02A.tif Chodouny LI_ LI_564923_V_02B.tif Děčín DC_ DC_562335_H_01.tif Děčín DC_ DC_562335_H_02.tif Děčín DC_ DC_562335_H_03.tif Děčín DC_ DC_562335_H_04.tif Děčín DC_ DC_562335_V_01.tif Děčín DC_ DC_562335_V_02.tif Děčín DC_ DC_562335_V_03.tif Děčín DC_ DC_562335_V_04.tif Dobkovice DC_ DC_562408_H.tif Dobkovice DC_ DC_562408_V.tif Dolní Zálezly UL_ UL_567931_H.tif Dolní Zálezly UL_ UL_567931_H_Z1.tif Dolní Zálezly UL_ UL_567931_V.tif Dolní Zálezly UL_ UL_567931_V_01.tif Strana 7 (celkem 43)

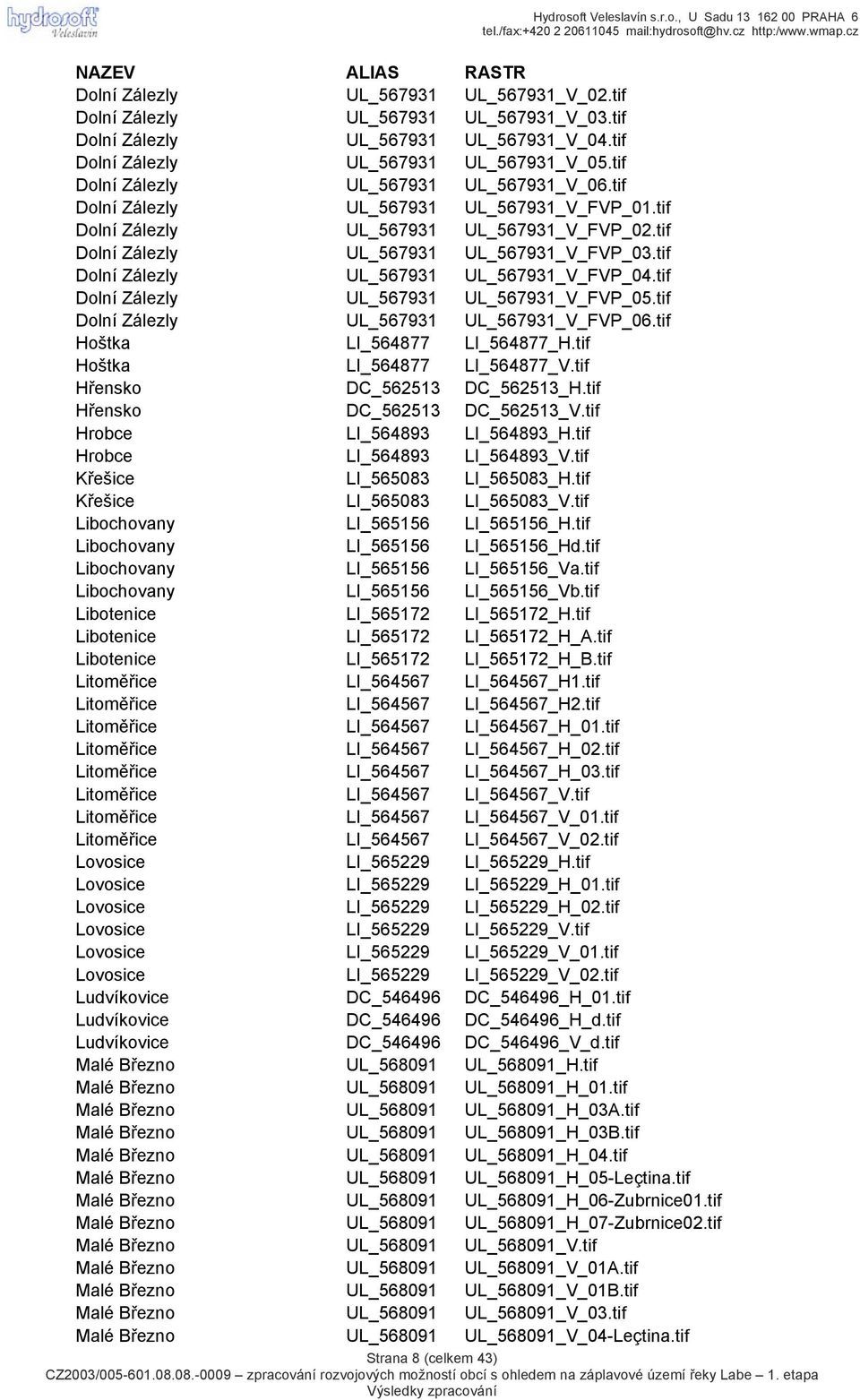

8 NAZEV ALIAS RASTR Dolní Zálezly UL_ UL_567931_V_02.tif Dolní Zálezly UL_ UL_567931_V_03.tif Dolní Zálezly UL_ UL_567931_V_04.tif Dolní Zálezly UL_ UL_567931_V_05.tif Dolní Zálezly UL_ UL_567931_V_06.tif Dolní Zálezly UL_ UL_567931_V_FVP_01.tif Dolní Zálezly UL_ UL_567931_V_FVP_02.tif Dolní Zálezly UL_ UL_567931_V_FVP_03.tif Dolní Zálezly UL_ UL_567931_V_FVP_04.tif Dolní Zálezly UL_ UL_567931_V_FVP_05.tif Dolní Zálezly UL_ UL_567931_V_FVP_06.tif Hoštka LI_ LI_564877_H.tif Hoštka LI_ LI_564877_V.tif Hřensko DC_ DC_562513_H.tif Hřensko DC_ DC_562513_V.tif Hrobce LI_ LI_564893_H.tif Hrobce LI_ LI_564893_V.tif Křešice LI_ LI_565083_H.tif Křešice LI_ LI_565083_V.tif Libochovany LI_ LI_565156_H.tif Libochovany LI_ LI_565156_Hd.tif Libochovany LI_ LI_565156_Va.tif Libochovany LI_ LI_565156_Vb.tif Libotenice LI_ LI_565172_H.tif Libotenice LI_ LI_565172_H_A.tif Libotenice LI_ LI_565172_H_B.tif Litoměřice LI_ LI_564567_H1.tif Litoměřice LI_ LI_564567_H2.tif Litoměřice LI_ LI_564567_H_01.tif Litoměřice LI_ LI_564567_H_02.tif Litoměřice LI_ LI_564567_H_03.tif Litoměřice LI_ LI_564567_V.tif Litoměřice LI_ LI_564567_V_01.tif Litoměřice LI_ LI_564567_V_02.tif Lovosice LI_ LI_565229_H.tif Lovosice LI_ LI_565229_H_01.tif Lovosice LI_ LI_565229_H_02.tif Lovosice LI_ LI_565229_V.tif Lovosice LI_ LI_565229_V_01.tif Lovosice LI_ LI_565229_V_02.tif Ludvíkovice DC_ DC_546496_H_01.tif Ludvíkovice DC_ DC_546496_H_d.tif Ludvíkovice DC_ DC_546496_V_d.tif Malé Březno UL_ UL_568091_H.tif Malé Březno UL_ UL_568091_H_01.tif Malé Březno UL_ UL_568091_H_03A.tif Malé Březno UL_ UL_568091_H_03B.tif Malé Březno UL_ UL_568091_H_04.tif Malé Březno UL_ UL_568091_H_05-Leçtina.tif Malé Březno UL_ UL_568091_H_06-Zubrnice01.tif Malé Březno UL_ UL_568091_H_07-Zubrnice02.tif Malé Březno UL_ UL_568091_V.tif Malé Březno UL_ UL_568091_V_01A.tif Malé Březno UL_ UL_568091_V_01B.tif Malé Březno UL_ UL_568091_V_03.tif Malé Březno UL_ UL_568091_V_04-Leçtina.tif Strana 8 (celkem 43)

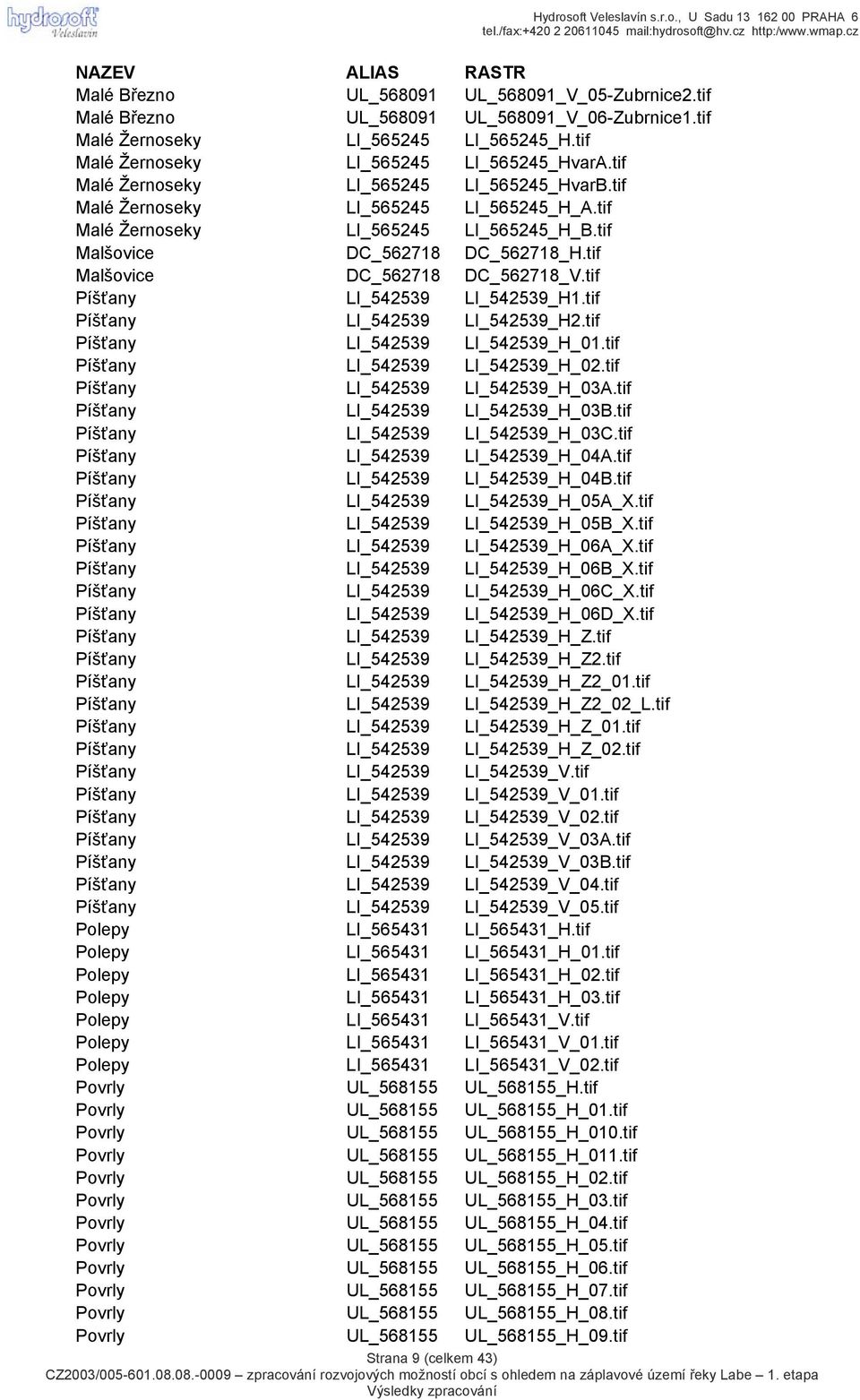

9 NAZEV ALIAS RASTR Malé Březno UL_ UL_568091_V_05-Zubrnice2.tif Malé Březno UL_ UL_568091_V_06-Zubrnice1.tif Malé Žernoseky LI_ LI_565245_H.tif Malé Žernoseky LI_ LI_565245_HvarA.tif Malé Žernoseky LI_ LI_565245_HvarB.tif Malé Žernoseky LI_ LI_565245_H_A.tif Malé Žernoseky LI_ LI_565245_H_B.tif Malšovice DC_ DC_562718_H.tif Malšovice DC_ DC_562718_V.tif Píšťany LI_ LI_542539_H1.tif Píšťany LI_ LI_542539_H2.tif Píšťany LI_ LI_542539_H_01.tif Píšťany LI_ LI_542539_H_02.tif Píšťany LI_ LI_542539_H_03A.tif Píšťany LI_ LI_542539_H_03B.tif Píšťany LI_ LI_542539_H_03C.tif Píšťany LI_ LI_542539_H_04A.tif Píšťany LI_ LI_542539_H_04B.tif Píšťany LI_ LI_542539_H_05A_X.tif Píšťany LI_ LI_542539_H_05B_X.tif Píšťany LI_ LI_542539_H_06A_X.tif Píšťany LI_ LI_542539_H_06B_X.tif Píšťany LI_ LI_542539_H_06C_X.tif Píšťany LI_ LI_542539_H_06D_X.tif Píšťany LI_ LI_542539_H_Z.tif Píšťany LI_ LI_542539_H_Z2.tif Píšťany LI_ LI_542539_H_Z2_01.tif Píšťany LI_ LI_542539_H_Z2_02_L.tif Píšťany LI_ LI_542539_H_Z_01.tif Píšťany LI_ LI_542539_H_Z_02.tif Píšťany LI_ LI_542539_V.tif Píšťany LI_ LI_542539_V_01.tif Píšťany LI_ LI_542539_V_02.tif Píšťany LI_ LI_542539_V_03A.tif Píšťany LI_ LI_542539_V_03B.tif Píšťany LI_ LI_542539_V_04.tif Píšťany LI_ LI_542539_V_05.tif Polepy LI_ LI_565431_H.tif Polepy LI_ LI_565431_H_01.tif Polepy LI_ LI_565431_H_02.tif Polepy LI_ LI_565431_H_03.tif Polepy LI_ LI_565431_V.tif Polepy LI_ LI_565431_V_01.tif Polepy LI_ LI_565431_V_02.tif Povrly UL_ UL_568155_H.tif Povrly UL_ UL_568155_H_01.tif Povrly UL_ UL_568155_H_010.tif Povrly UL_ UL_568155_H_011.tif Povrly UL_ UL_568155_H_02.tif Povrly UL_ UL_568155_H_03.tif Povrly UL_ UL_568155_H_04.tif Povrly UL_ UL_568155_H_05.tif Povrly UL_ UL_568155_H_06.tif Povrly UL_ UL_568155_H_07.tif Povrly UL_ UL_568155_H_08.tif Povrly UL_ UL_568155_H_09.tif Strana 9 (celkem 43)

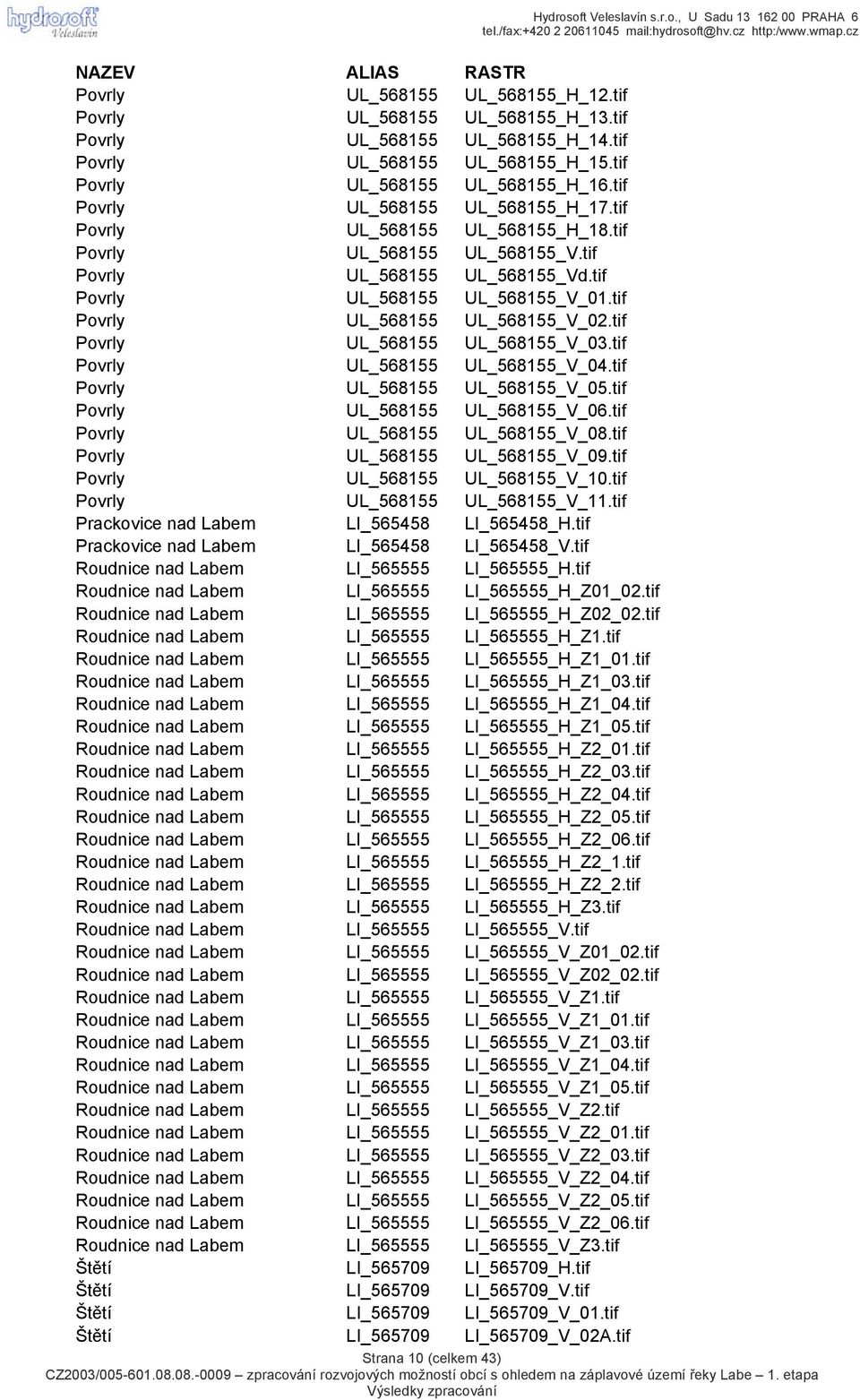

10 NAZEV ALIAS RASTR Povrly UL_ UL_568155_H_12.tif Povrly UL_ UL_568155_H_13.tif Povrly UL_ UL_568155_H_14.tif Povrly UL_ UL_568155_H_15.tif Povrly UL_ UL_568155_H_16.tif Povrly UL_ UL_568155_H_17.tif Povrly UL_ UL_568155_H_18.tif Povrly UL_ UL_568155_V.tif Povrly UL_ UL_568155_Vd.tif Povrly UL_ UL_568155_V_01.tif Povrly UL_ UL_568155_V_02.tif Povrly UL_ UL_568155_V_03.tif Povrly UL_ UL_568155_V_04.tif Povrly UL_ UL_568155_V_05.tif Povrly UL_ UL_568155_V_06.tif Povrly UL_ UL_568155_V_08.tif Povrly UL_ UL_568155_V_09.tif Povrly UL_ UL_568155_V_10.tif Povrly UL_ UL_568155_V_11.tif Prackovice nad Labem LI_ LI_565458_H.tif Prackovice nad Labem LI_ LI_565458_V.tif Roudnice nad Labem LI_ LI_565555_H.tif Roudnice nad Labem LI_ LI_565555_H_Z01_02.tif Roudnice nad Labem LI_ LI_565555_H_Z02_02.tif Roudnice nad Labem LI_ LI_565555_H_Z1.tif Roudnice nad Labem LI_ LI_565555_H_Z1_01.tif Roudnice nad Labem LI_ LI_565555_H_Z1_03.tif Roudnice nad Labem LI_ LI_565555_H_Z1_04.tif Roudnice nad Labem LI_ LI_565555_H_Z1_05.tif Roudnice nad Labem LI_ LI_565555_H_Z2_01.tif Roudnice nad Labem LI_ LI_565555_H_Z2_03.tif Roudnice nad Labem LI_ LI_565555_H_Z2_04.tif Roudnice nad Labem LI_ LI_565555_H_Z2_05.tif Roudnice nad Labem LI_ LI_565555_H_Z2_06.tif Roudnice nad Labem LI_ LI_565555_H_Z2_1.tif Roudnice nad Labem LI_ LI_565555_H_Z2_2.tif Roudnice nad Labem LI_ LI_565555_H_Z3.tif Roudnice nad Labem LI_ LI_565555_V.tif Roudnice nad Labem LI_ LI_565555_V_Z01_02.tif Roudnice nad Labem LI_ LI_565555_V_Z02_02.tif Roudnice nad Labem LI_ LI_565555_V_Z1.tif Roudnice nad Labem LI_ LI_565555_V_Z1_01.tif Roudnice nad Labem LI_ LI_565555_V_Z1_03.tif Roudnice nad Labem LI_ LI_565555_V_Z1_04.tif Roudnice nad Labem LI_ LI_565555_V_Z1_05.tif Roudnice nad Labem LI_ LI_565555_V_Z2.tif Roudnice nad Labem LI_ LI_565555_V_Z2_01.tif Roudnice nad Labem LI_ LI_565555_V_Z2_03.tif Roudnice nad Labem LI_ LI_565555_V_Z2_04.tif Roudnice nad Labem LI_ LI_565555_V_Z2_05.tif Roudnice nad Labem LI_ LI_565555_V_Z2_06.tif Roudnice nad Labem LI_ LI_565555_V_Z3.tif Štětí LI_ LI_565709_H.tif Štětí LI_ LI_565709_V.tif Štětí LI_ LI_565709_V_01.tif Štětí LI_ LI_565709_V_02A.tif Strana 10 (celkem 43)

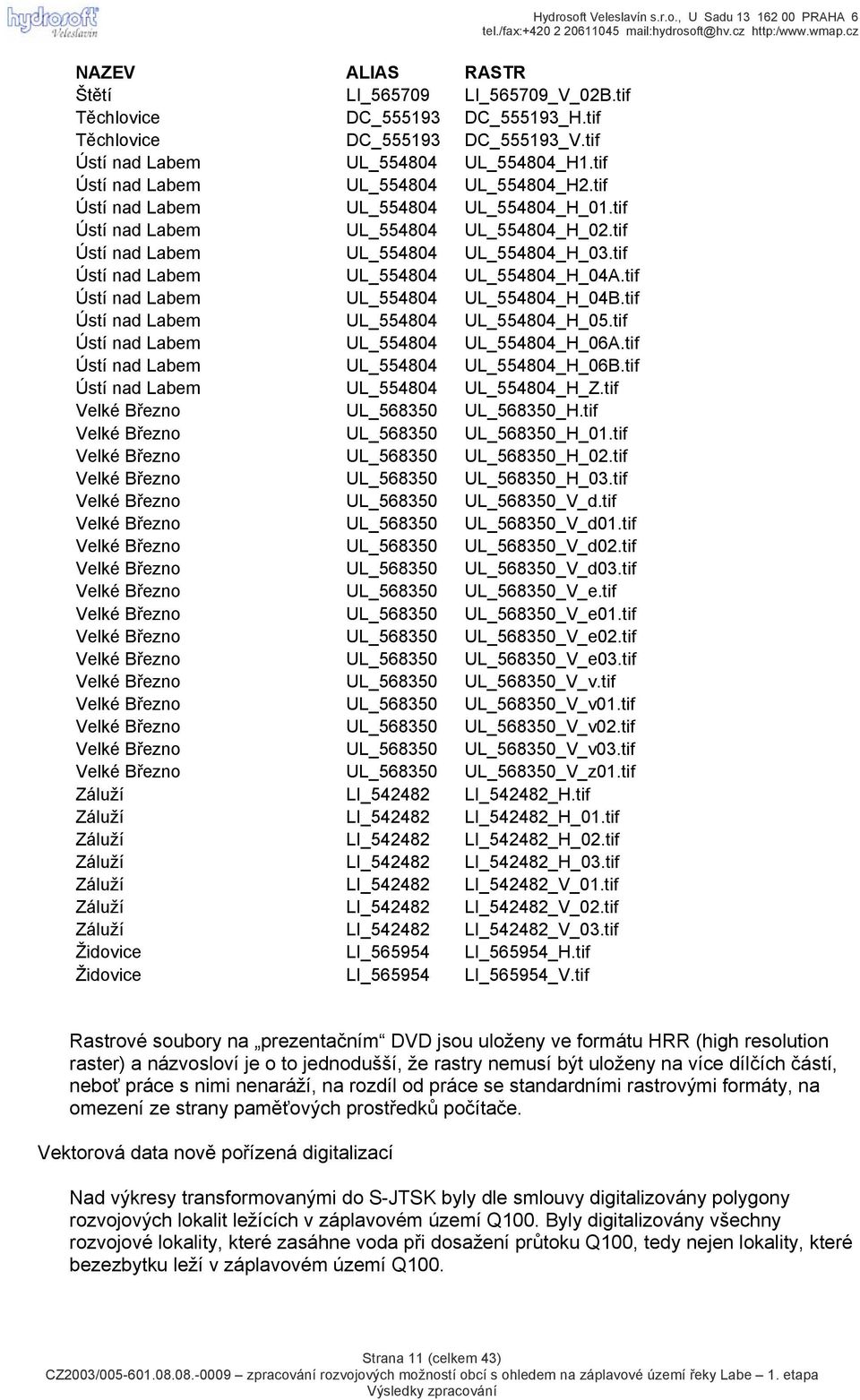

11 NAZEV ALIAS RASTR Štětí LI_ LI_565709_V_02B.tif Těchlovice DC_ DC_555193_H.tif Těchlovice DC_ DC_555193_V.tif Ústí nad Labem UL_ UL_554804_H1.tif Ústí nad Labem UL_ UL_554804_H2.tif Ústí nad Labem UL_ UL_554804_H_01.tif Ústí nad Labem UL_ UL_554804_H_02.tif Ústí nad Labem UL_ UL_554804_H_03.tif Ústí nad Labem UL_ UL_554804_H_04A.tif Ústí nad Labem UL_ UL_554804_H_04B.tif Ústí nad Labem UL_ UL_554804_H_05.tif Ústí nad Labem UL_ UL_554804_H_06A.tif Ústí nad Labem UL_ UL_554804_H_06B.tif Ústí nad Labem UL_ UL_554804_H_Z.tif Velké Březno UL_ UL_568350_H.tif Velké Březno UL_ UL_568350_H_01.tif Velké Březno UL_ UL_568350_H_02.tif Velké Březno UL_ UL_568350_H_03.tif Velké Březno UL_ UL_568350_V_d.tif Velké Březno UL_ UL_568350_V_d01.tif Velké Březno UL_ UL_568350_V_d02.tif Velké Březno UL_ UL_568350_V_d03.tif Velké Březno UL_ UL_568350_V_e.tif Velké Březno UL_ UL_568350_V_e01.tif Velké Březno UL_ UL_568350_V_e02.tif Velké Březno UL_ UL_568350_V_e03.tif Velké Březno UL_ UL_568350_V_v.tif Velké Březno UL_ UL_568350_V_v01.tif Velké Březno UL_ UL_568350_V_v02.tif Velké Březno UL_ UL_568350_V_v03.tif Velké Březno UL_ UL_568350_V_z01.tif Záluží LI_ LI_542482_H.tif Záluží LI_ LI_542482_H_01.tif Záluží LI_ LI_542482_H_02.tif Záluží LI_ LI_542482_H_03.tif Záluží LI_ LI_542482_V_01.tif Záluží LI_ LI_542482_V_02.tif Záluží LI_ LI_542482_V_03.tif Židovice LI_ LI_565954_H.tif Židovice LI_ LI_565954_V.tif Rastrové soubory na prezentačním DVD jsou uloženy ve formátu HRR (high resolution raster) a názvosloví je o to jednodušší, že rastry nemusí být uloženy na více dílčích částí, neboť práce s nimi nenaráží, na rozdíl od práce se standardními rastrovými formáty, na omezení ze strany paměťových prostředků počítače. Vektorová data nově pořízená digitalizací Nad výkresy transformovanými do S-JTSK byly dle smlouvy digitalizovány polygony rozvojových lokalit ležících v záplavovém území Q100. Byly digitalizovány všechny rozvojové lokality, které zasáhne voda při dosažení průtoku Q100, tedy nejen lokality, které bezezbytku leží v záplavovém území Q100. Strana 11 (celkem 43)

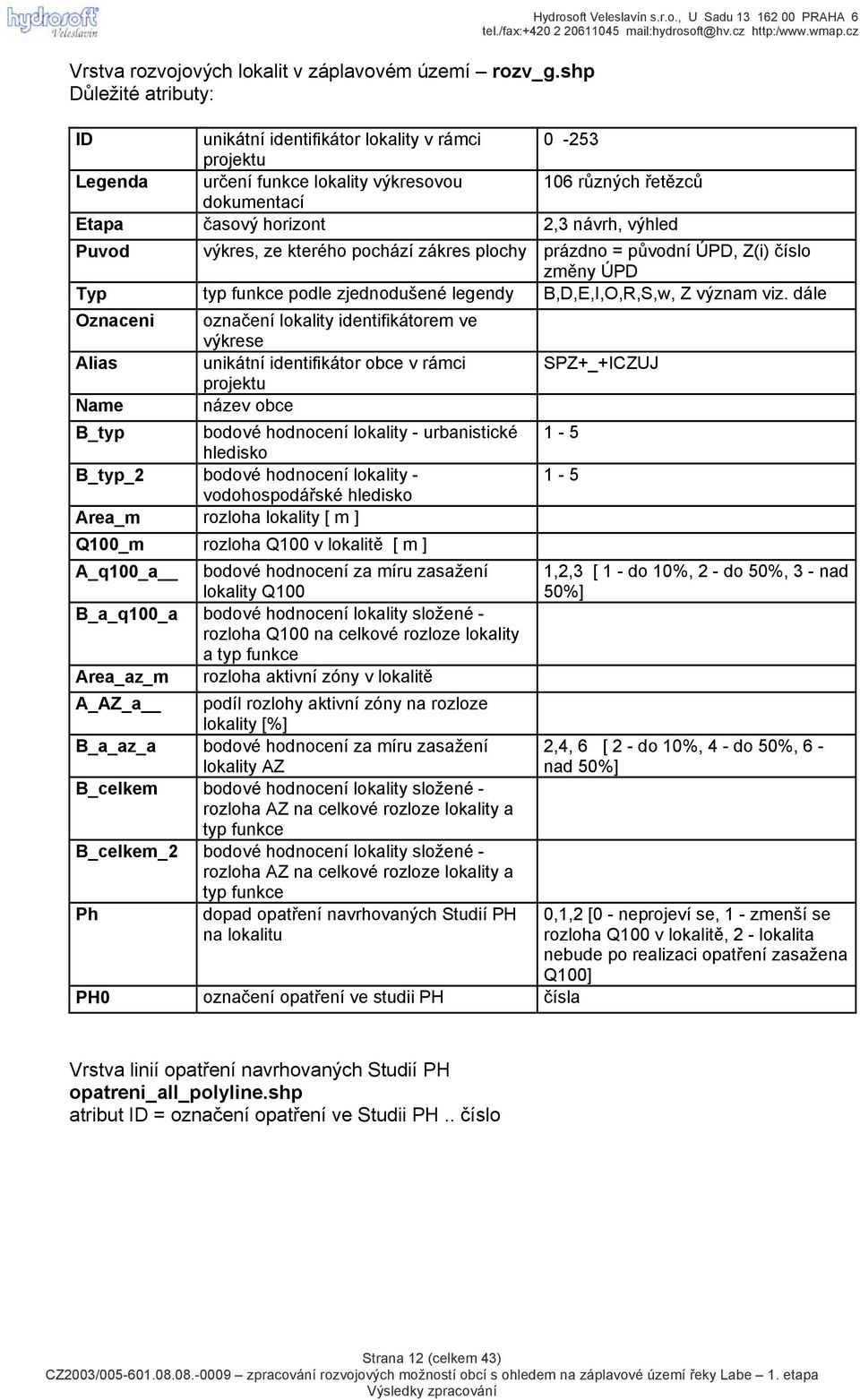

12 Vrstva rozvojových lokalit v záplavovém území rozv_g.shp Důležité atributy: Hydrosoft Veleslavín s.r.o., U Sadu PRAHA 6 ID unikátní identifikátor lokality v rámci projektu Legenda určení funkce lokality výkresovou 106 různých řetězců dokumentací Etapa časový horizont 2,3, výhled Puvod výkres, ze kterého pochází zákres plochy prázdno = původní ÚPD, Z(i) číslo změny ÚPD Typ typ funkce podle zjednodušené legendy B,D,E,I,O,R,S,w, Z význam viz. dále Oznaceni Alias Name označení lokality identifikátorem ve výkrese unikátní identifikátor obce v rámci projektu název obce B_typ bodové hodnocení lokality - urbanistické hledisko B_typ_2 bodové hodnocení lokality - vodohospodářské hledisko Area_m rozloha lokality [ m ] Q100_m rozloha Q100 v lokalitě [ m ] A_q100_a bodové hodnocení za míru zasažení lokality Q100 B_a_q100_a bodové hodnocení lokality složené - rozloha Q100 na celkové rozloze lokality a typ funkce Area_az_m rozloha aktivní zóny v lokalitě A_AZ_a podíl rozlohy aktivní zóny na rozloze lokality [%] B_a_az_a bodové hodnocení za míru zasažení lokality AZ B_celkem bodové hodnocení lokality složené - rozloha AZ na celkové rozloze lokality a typ funkce B_celkem_2 bodové hodnocení lokality složené - rozloha AZ na celkové rozloze lokality a typ funkce Ph dopad opatření navrhovaných Studií PH na lokalitu SPZ+_+ICZUJ PH0 označení opatření ve studii PH čísla 1,2,3 [ 1 - do 10%, 2 - do 50%, 3 - nad 50%] 2,4, 6 [ 2 - do 10%, 4 - do 50%, 6 - nad 50%] 0,1,2 [0 - neprojeví se, 1 - zmenší se rozloha Q100 v lokalitě, 2 - lokalita nebude po realizaci opatření zasažena Q100] Vrstva linií opatření navrhovaných Studií PH opatreni_all_polyline.shp atribut ID = označení opatření ve Studii PH.. číslo Strana 12 (celkem 43)

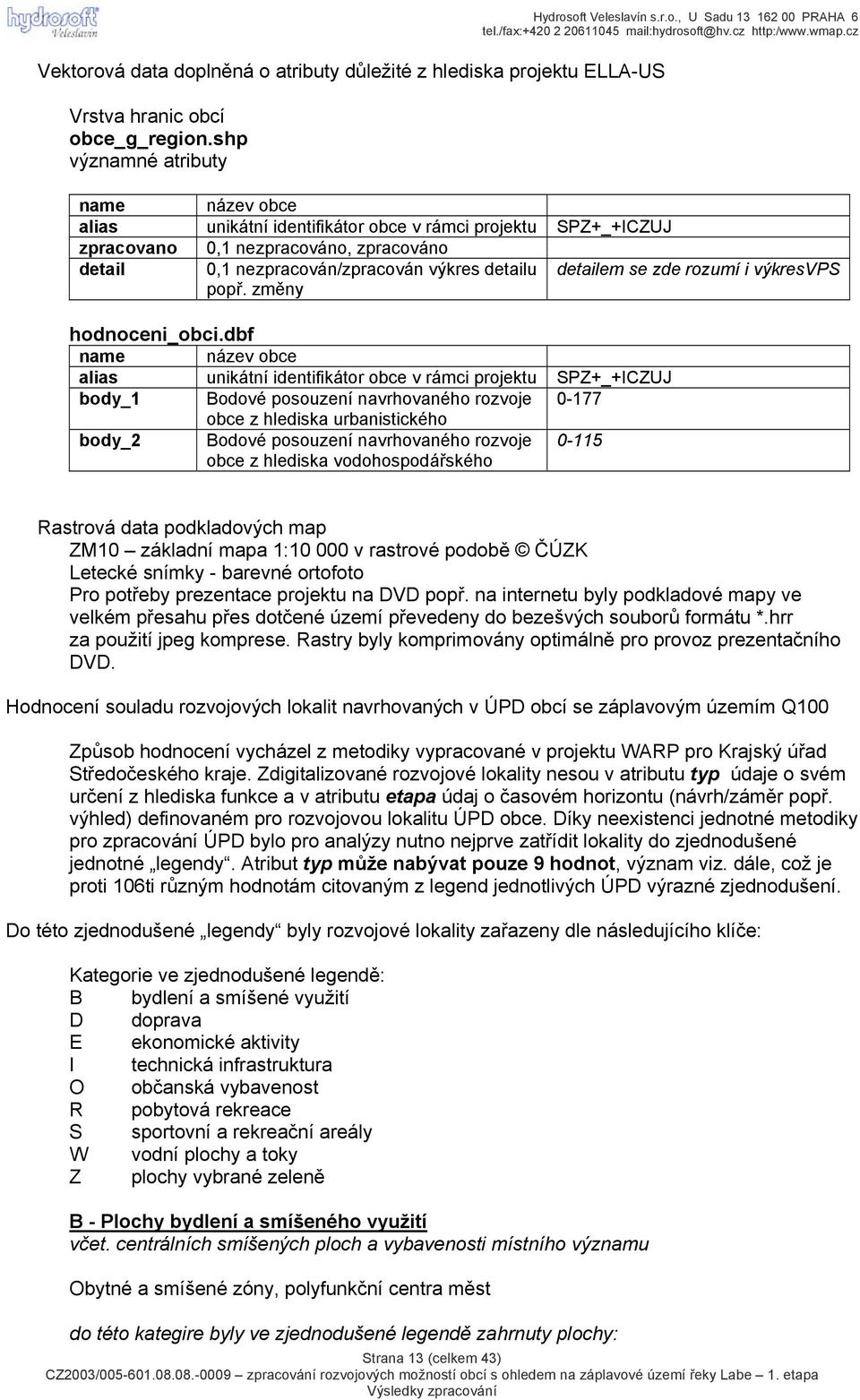

13 Vektorová data doplněná o atributy důležité z hlediska projektu ELLA-US Vrstva hranic obcí obce_g_region.shp významné atributy Hydrosoft Veleslavín s.r.o., U Sadu PRAHA 6 name název obce alias unikátní identifikátor obce v rámci projektu SPZ+_+ICZUJ zpracovano 0,1 nezpracováno, zpracováno detail 0,1 nezpracován/zpracován výkres detailu popř. změny detailem se zde rozumí i výkresvps hodnoceni_obci.dbf name název obce alias unikátní identifikátor obce v rámci projektu SPZ+_+ICZUJ body_1 Bodové posouzení navrhovaného rozvoje obce z hlediska urbanistického body_2 Bodové posouzení navrhovaného rozvoje obce z hlediska vodohospodářského Rastrová data podkladových map ZM10 základní mapa 1: v rastrové podobě ČÚZK Letecké snímky - barevné ortofoto Pro potřeby prezentace projektu na DVD popř. na internetu byly podkladové mapy ve velkém přesahu přes dotčené území převedeny do bezešvých souborů formátu *.hrr za použití jpeg komprese. Rastry byly komprimovány optimálně pro provoz prezentačního DVD. Hodnocení souladu rozvojových lokalit navrhovaných v ÚPD obcí se záplavovým územím Q100 Způsob hodnocení vycházel z metodiky vypracované v projektu WARP pro Krajský úřad Středočeského kraje. Zdigitalizované rozvojové lokality nesou v atributu typ údaje o svém určení z hlediska funkce a v atributu etapa údaj o časovém horizontu (/záměr popř. výhled) definovaném pro rozvojovou lokalitu ÚPD obce. Díky neexistenci jednotné metodiky pro zpracování ÚPD bylo pro analýzy nutno nejprve zatřídit lokality do zjednodušené jednotné legendy. Atribut typ může nabývat pouze 9 hodnot, význam viz. dále, což je proti 106ti různým hodnotám citovaným z legend jednotlivých ÚPD výrazné zjednodušení. Do této zjednodušené legendy byly rozvojové lokality zařazeny dle následujícího klíče: Kategorie ve zjednodušené legendě: B D doprava E ekonomické aktivity I technická infrastruktura O občanská vybavenost R pobytová rekreace S sportovní a rekreační areály W vodní plochy a toky Z plochy vybrané B - Plochy ho včet. centrálních smíšených ploch a vybavenosti místního významu Obytné a smíšené zóny, polyfunkční centra měst do této kategire byly ve zjednodušené legendě zahrnuty plochy: Strana 13 (celkem 43)

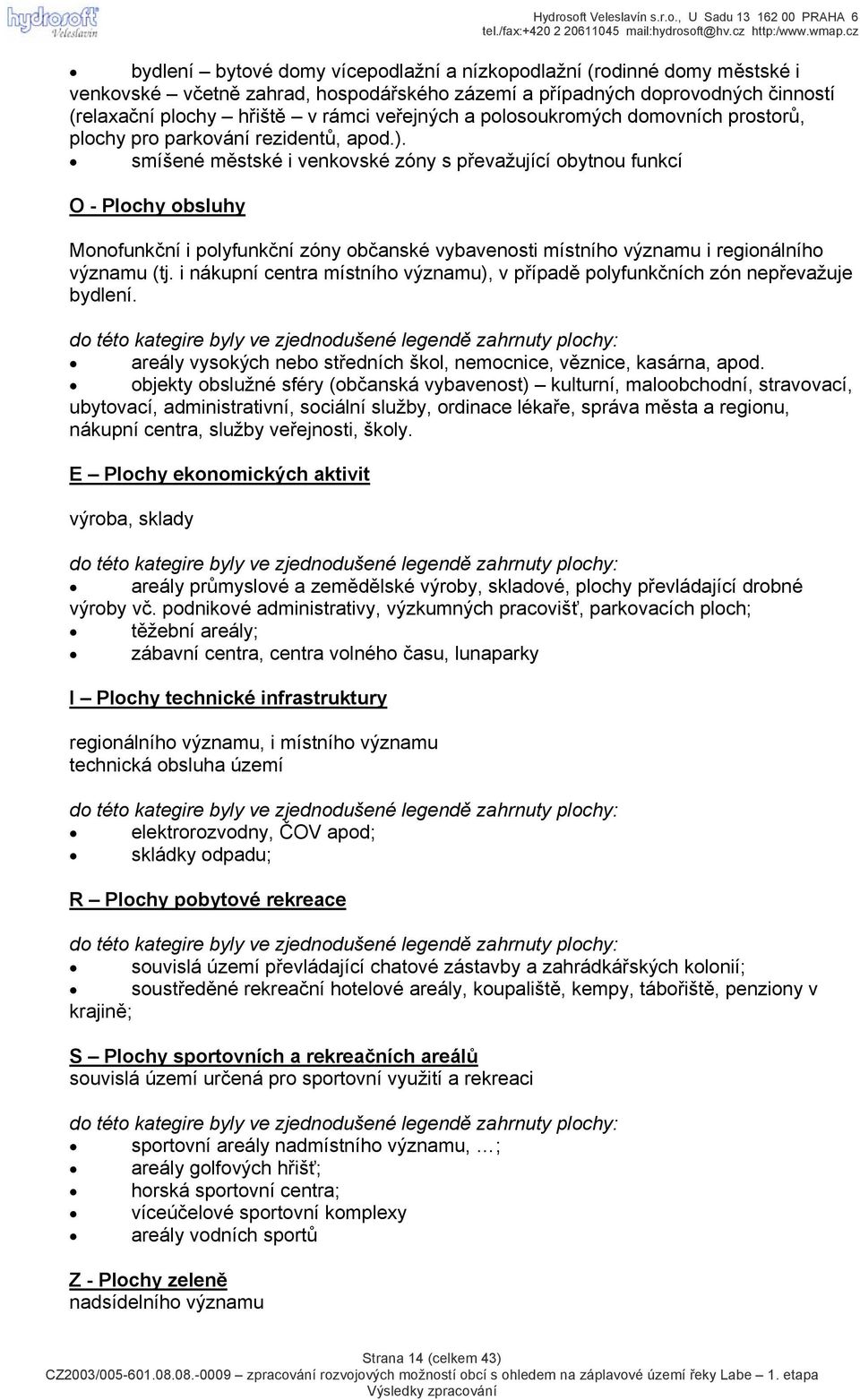

14 bydlení bytové domy vícepodlažní a nízkopodlažní (rodinné domy městské i venkovské včetně zahrad, hospodářského zázemí a případných doprovodných činností (relaxační plochy hřiště v rámci veřejných a polosoukromých domovních prostorů, plochy pro parkování rezidentů, apod.). smíšené městské i venkovské zóny s převažující obytnou funkcí O - Plochy obsluhy Monofunkční i polyfunkční zóny občanské vybavenosti místního významu i regionálního významu (tj. i nákupní centra místního významu), v případě polyfunkčních zón nepřevažuje bydlení. do této kategire byly ve zjednodušené legendě zahrnuty plochy: areály vysokých nebo středních škol, nemocnice, věznice, kasárna, apod. objekty obslužné sféry (občanská vybavenost) kulturní, maloobchodní, stravovací, ubytovací, administrativní, sociální služby, ordinace lékaře, správa města a regionu, nákupní centra, služby veřejnosti, školy. E Plochy ekonomických aktivit výroba, sklady do této kategire byly ve zjednodušené legendě zahrnuty plochy: areály průmyslové a zemědělské výroby, skladové, plochy převládající drobné výroby vč. podnikové administrativy, výzkumných pracovišť, parkovacích ploch; těžební areály; zábavní centra, centra volného času, lunaparky I Plochy technické infrastruktury regionálního významu, i místního významu technická obsluha území do této kategire byly ve zjednodušené legendě zahrnuty plochy: elektrorozvodny, ČOV apod; skládky odpadu; R Plochy pobytové rekreace do této kategire byly ve zjednodušené legendě zahrnuty plochy: souvislá území převládající chatové zástavby a zahrádkářských kolonií; soustředěné rekreační hotelové areály, koupaliště, kempy, tábořiště, penziony v krajině; S Plochy sportovních a rekreačních areálů souvislá území určená pro sportovní a rekreaci do této kategire byly ve zjednodušené legendě zahrnuty plochy: sportovní areály nadmístního významu, ; areály golfových hřišť; horská sportovní centra; víceúčelové sportovní komplexy areály vodních sportů Z - Plochy nadsídelního významu Strana 14 (celkem 43)

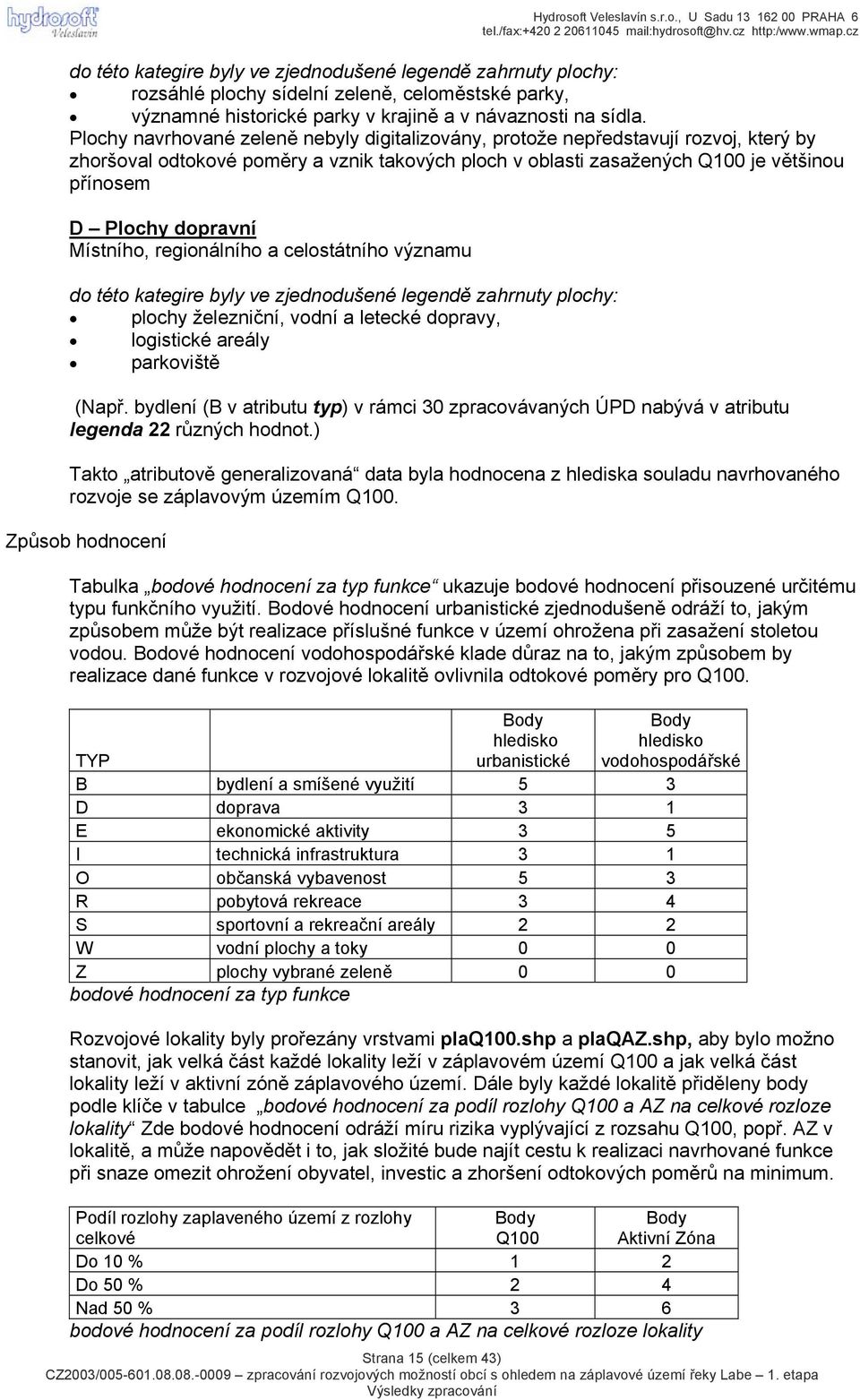

15 do této kategire byly ve zjednodušené legendě zahrnuty plochy: rozsáhlé plochy sídelní, celoměstské parky, významné historické parky v krajině a v návaznosti na sídla. Plochy navrhované nebyly digitalizovány, protože nepředstavují rozvoj, který by zhoršoval odtokové poměry a vznik takových ploch v oblasti zasažených Q100 je většinou přínosem D Plochy dopravní Místního, regionálního a celostátního významu do této kategire byly ve zjednodušené legendě zahrnuty plochy: plochy železniční, vodní a letecké dopravy, logistické areály parkoviště (Např. bydlení (B v atributu typ) v rámci 30 zpracovávaných ÚPD nabývá v atributu legenda 22 různých hodnot.) Takto atributově generalizovaná data byla hodnocena z hlediska souladu navrhovaného rozvoje se záplavovým územím Q100. Způsob hodnocení Tabulka bodové hodnocení za typ funkce ukazuje bodové hodnocení přisouzené určitému typu funkčního. Bodové hodnocení urbanistické zjednodušeně odráží to, jakým způsobem může být realizace příslušné funkce v území ohrožena při zasažení stoletou vodou. Bodové hodnocení vodohospodářské klade důraz na to, jakým způsobem by realizace dané funkce v rozvojové lokalitě ovlivnila odtokové poměry pro Q100. Body hledisko urbanistické Body hledisko vodohospodářské TYP B 5 3 D doprava 3 1 E ekonomické aktivity 3 5 I technická infrastruktura 3 1 O občanská vybavenost 5 3 R pobytová rekreace 3 4 S sportovní a rekreační areály 2 2 W vodní plochy a toky 0 0 Z plochy vybrané 0 0 bodové hodnocení za typ funkce Rozvojové lokality byly prořezány vrstvami plaq100.shp a plaqaz.shp, aby bylo možno stanovit, jak velká část každé lokality leží v záplavovém území Q100 a jak velká část lokality leží v aktivní zóně záplavového území. Dále byly každé lokalitě přiděleny body podle klíče v tabulce bodové hodnocení za podíl rozlohy Q100 a AZ na celkové rozloze lokality Zde bodové hodnocení odráží míru rizika vyplývající z rozsahu Q100, popř. AZ v lokalitě, a může napovědět i to, jak složité bude najít cestu k realizaci navrhované funkce při snaze omezit ohrožení obyvatel, investic a zhoršení odtokových poměrů na minimum. Podíl rozlohy zaplaveného území z rozlohy celkové Body Q100 Body Aktivní Zóna Do 10 % 1 2 Do 50 % 2 4 Nad 50 % 3 6 bodové hodnocení za podíl rozlohy Q100 a AZ na celkové rozloze lokality Strana 15 (celkem 43)

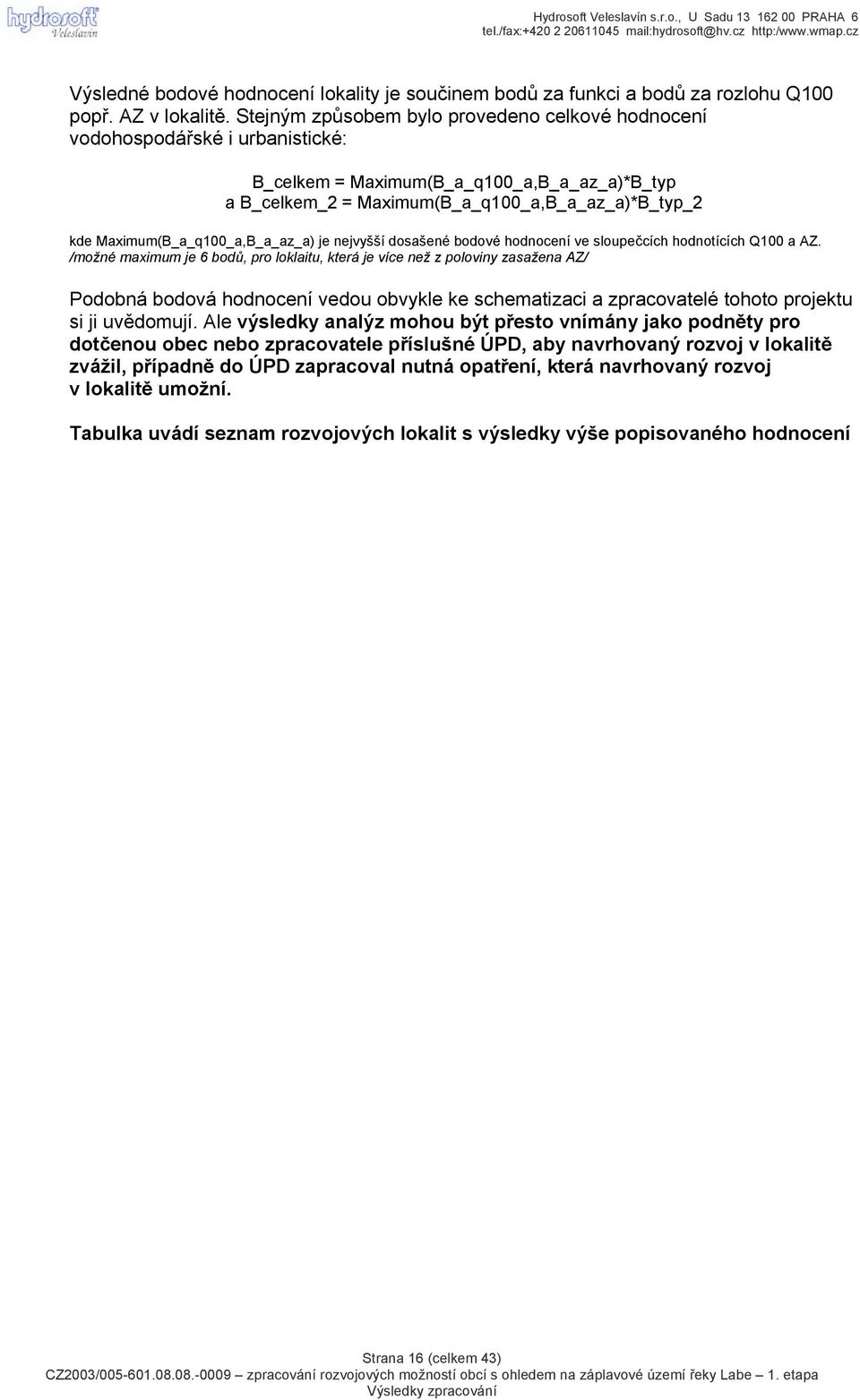

16 Výsledné bodové hodnocení lokality je součinem bodů za funkci a bodů za rozlohu Q100 popř. AZ v lokalitě. Stejným způsobem bylo provedeno celkové hodnocení vodohospodářské i urbanistické: B_celkem = Maximum(B_a_q100_a,B_a_az_a)*B_typ a B_celkem_2 = Maximum(B_a_q100_a,B_a_az_a)*B_typ_2 kde Maximum(B_a_q100_a,B_a_az_a) je nejvyšší dosašené bodové hodnocení ve sloupečcích hodnotících Q100 a AZ. /možné maximum je 6 bodů, pro loklaitu, která je více než z poloviny zasažena AZ/ Podobná bodová hodnocení vedou obvykle ke schematizaci a zpracovatelé tohoto projektu si ji uvědomují. Ale výsledky analýz mohou být přesto vnímány jako podněty pro dotčenou obec nebo zpracovatele příslušné ÚPD, aby navrhovaný rozvoj v lokalitě zvážil, případně do ÚPD zapracoval nutná opatření, která navrhovaný rozvoj v lokalitě umožní. Tabulka uvádí seznam rozvojových lokalit s výsledky výše popisovaného hodnocení Strana 16 (celkem 43)

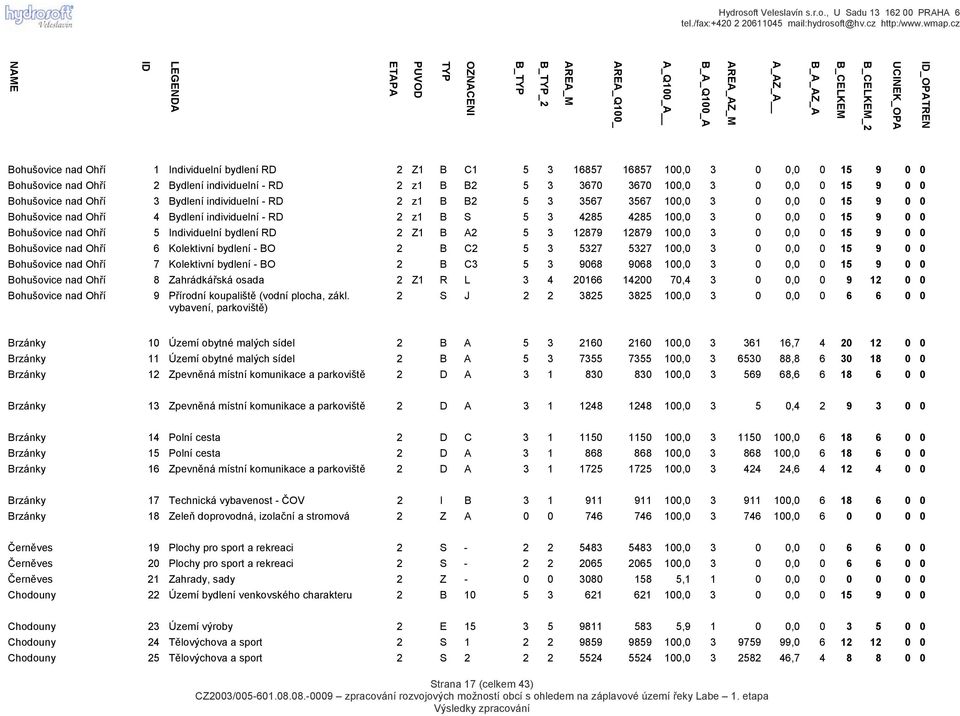

17 ID_OPATREN UCINEK_OPA B_CELKEM_2 B_CELKEM B_A_AZ_A A_AZ_A AREA_AZ_M B_A_Q100_A A_Q100_A AREA_Q100_ AREA_M B_TYP_2 B_TYP OZNACENI TYP PUVOD ETAPA LEGENDA ID NAME Bohušovice nad Ohří 1 Individuelní bydlení RD 2 Z1 B C , , Bohušovice nad Ohří 2 Bydlení individuelní - RD 2 z1 B B , , Bohušovice nad Ohří 3 Bydlení individuelní - RD 2 z1 B B , , Bohušovice nad Ohří 4 Bydlení individuelní - RD 2 z1 B S , , Bohušovice nad Ohří 5 Individuelní bydlení RD 2 Z1 B A , , Bohušovice nad Ohří 6 Kolektivní bydlení - BO 2 B C , , Bohušovice nad Ohří 7 Kolektivní bydlení - BO 2 B C , , Bohušovice nad Ohří 8 Zahrádkářská osada 2 Z1 R L , , Bohušovice nad Ohří 9 Přírodní koupaliště (vodní plocha, zákl. vybavení, parkoviště) 2 S J , , Brzánky 10 Území obytné malých sídel 2 B A , , Brzánky 11 Území obytné malých sídel 2 B A , , Brzánky 12 Zpevněná místní komunikace a parkoviště 2 D A , , Brzánky 13 Zpevněná místní komunikace a parkoviště 2 D A , , Brzánky 14 Polní cesta 2 D C , , Brzánky 15 Polní cesta 2 D A , , Brzánky 16 Zpevněná místní komunikace a parkoviště 2 D A , , Brzánky 17 Technická vybavenost - ČOV 2 I B , , Brzánky 18 Zeleň doprovodná, izolační a stromová 2 Z A , , Černěves 19 Plochy pro sport a rekreaci 2 S , , Černěves 20 Plochy pro sport a rekreaci 2 S , , Černěves 21 Zahrady, sady 2 Z , , Chodouny 22 Území bydlení venkovského charakteru 2 B , , Chodouny 23 Území výroby 2 E , , Chodouny 24 Tělovýchova a sport 2 S , , Chodouny 25 Tělovýchova a sport 2 S , , Strana 17 (celkem 43)

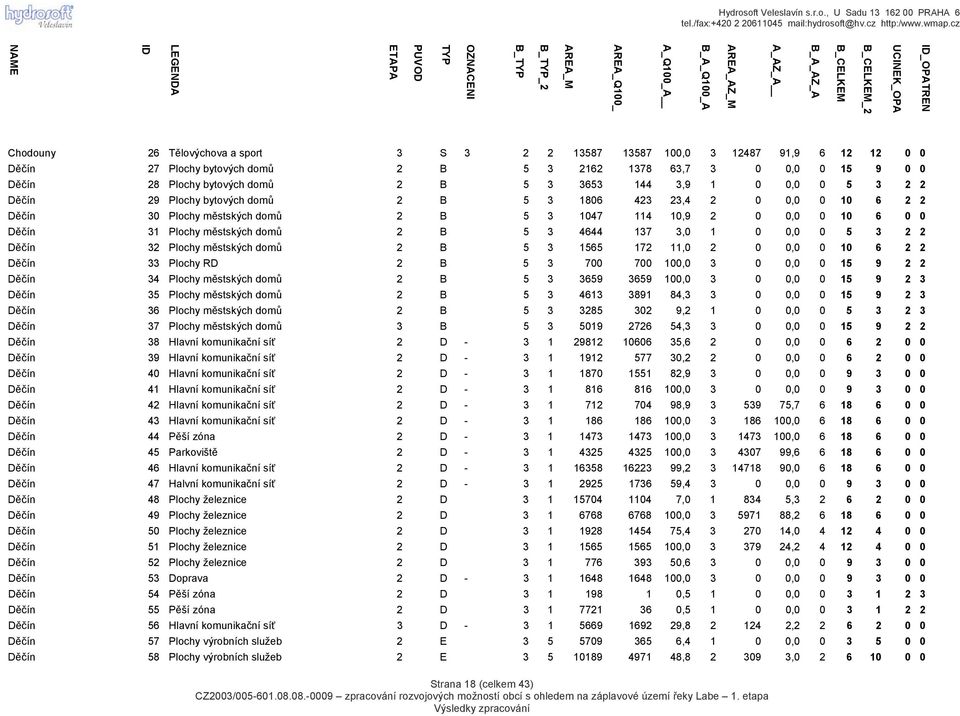

18 ID_OPATREN UCINEK_OPA B_CELKEM_2 B_CELKEM B_A_AZ_A A_AZ_A AREA_AZ_M B_A_Q100_A A_Q100_A AREA_Q100_ AREA_M B_TYP_2 B_TYP OZNACENI TYP PUVOD ETAPA LEGENDA ID NAME Chodouny 26 Tělovýchova a sport 3 S , , Děčín 27 Plochy bytových domů 2 B , , Děčín 28 Plochy bytových domů 2 B , , Děčín 29 Plochy bytových domů 2 B , , Děčín 30 Plochy městských domů 2 B , , Děčín 31 Plochy městských domů 2 B , , Děčín 32 Plochy městských domů 2 B , , Děčín 33 Plochy RD 2 B , , Děčín 34 Plochy městských domů 2 B , , Děčín 35 Plochy městských domů 2 B , , Děčín 36 Plochy městských domů 2 B , , Děčín 37 Plochy městských domů 3 B , , Děčín 38 Hlavní komunikační síť 2 D , , Děčín 39 Hlavní komunikační síť 2 D , , Děčín 40 Hlavní komunikační síť 2 D , , Děčín 41 Hlavní komunikační síť 2 D , , Děčín 42 Hlavní komunikační síť 2 D , , Děčín 43 Hlavní komunikační síť 2 D , , Děčín 44 Pěší zóna 2 D , , Děčín 45 Parkoviště 2 D , , Děčín 46 Hlavní komunikační síť 2 D , , Děčín 47 Halvní komunikační síť 2 D , , Děčín 48 Plochy železnice 2 D , , Děčín 49 Plochy železnice 2 D , , Děčín 50 Plochy železnice 2 D , , Děčín 51 Plochy železnice 2 D , , Děčín 52 Plochy železnice 2 D , , Děčín 53 Doprava 2 D , , Děčín 54 Pěší zóna 2 D , , Děčín 55 Pěší zóna 2 D , , Děčín 56 Hlavní komunikační síť 3 D , , Děčín 57 Plochy výrobních služeb 2 E , , Děčín 58 Plochy výrobních služeb 2 E , , Strana 18 (celkem 43)

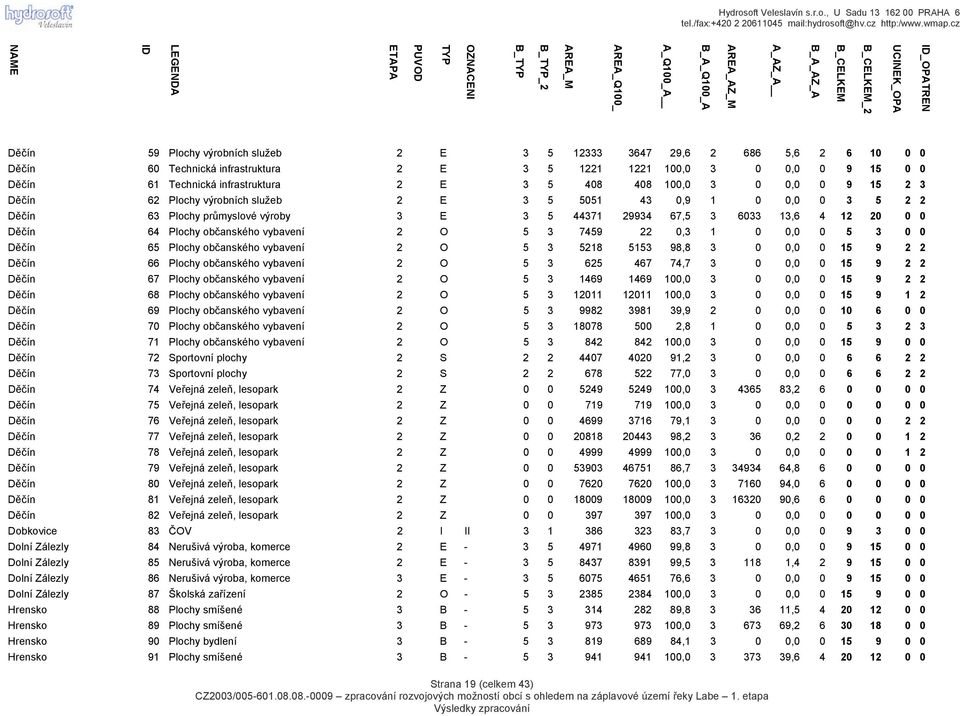

19 ID_OPATREN UCINEK_OPA B_CELKEM_2 B_CELKEM B_A_AZ_A A_AZ_A AREA_AZ_M B_A_Q100_A A_Q100_A AREA_Q100_ AREA_M B_TYP_2 B_TYP OZNACENI TYP PUVOD ETAPA LEGENDA ID NAME Děčín 59 Plochy výrobních služeb 2 E , , Děčín 60 Technická infrastruktura 2 E , , Děčín 61 Technická infrastruktura 2 E , , Děčín 62 Plochy výrobních služeb 2 E , , Děčín 63 Plochy průmyslové výroby 3 E , , Děčín 64 Plochy občanského vybavení 2 O , , Děčín 65 Plochy občanského vybavení 2 O , , Děčín 66 Plochy občanského vybavení 2 O , , Děčín 67 Plochy občanského vybavení 2 O , , Děčín 68 Plochy občanského vybavení 2 O , , Děčín 69 Plochy občanského vybavení 2 O , , Děčín 70 Plochy občanského vybavení 2 O , , Děčín 71 Plochy občanského vybavení 2 O , , Děčín 72 Sportovní plochy 2 S , , Děčín 73 Sportovní plochy 2 S , , Děčín 74 Veřejná zeleň, lesopark 2 Z , , Děčín 75 Veřejná zeleň, lesopark 2 Z , , Děčín 76 Veřejná zeleň, lesopark 2 Z , , Děčín 77 Veřejná zeleň, lesopark 2 Z , , Děčín 78 Veřejná zeleň, lesopark 2 Z , , Děčín 79 Veřejná zeleň, lesopark 2 Z , , Děčín 80 Veřejná zeleň, lesopark 2 Z , , Děčín 81 Veřejná zeleň, lesopark 2 Z , , Děčín 82 Veřejná zeleň, lesopark 2 Z , , Dobkovice 83 ČOV 2 I II , , Dolní Zálezly 84 Nerušivá výroba, komerce 2 E , , Dolní Zálezly 85 Nerušivá výroba, komerce 2 E , , Dolní Zálezly 86 Nerušivá výroba, komerce 3 E , , Dolní Zálezly 87 Školská zařízení 2 O , , Hrensko 88 Plochy smíšené 3 B , , Hrensko 89 Plochy smíšené 3 B , , Hrensko 90 Plochy bydlení 3 B , , Hrensko 91 Plochy smíšené 3 B , , Strana 19 (celkem 43)

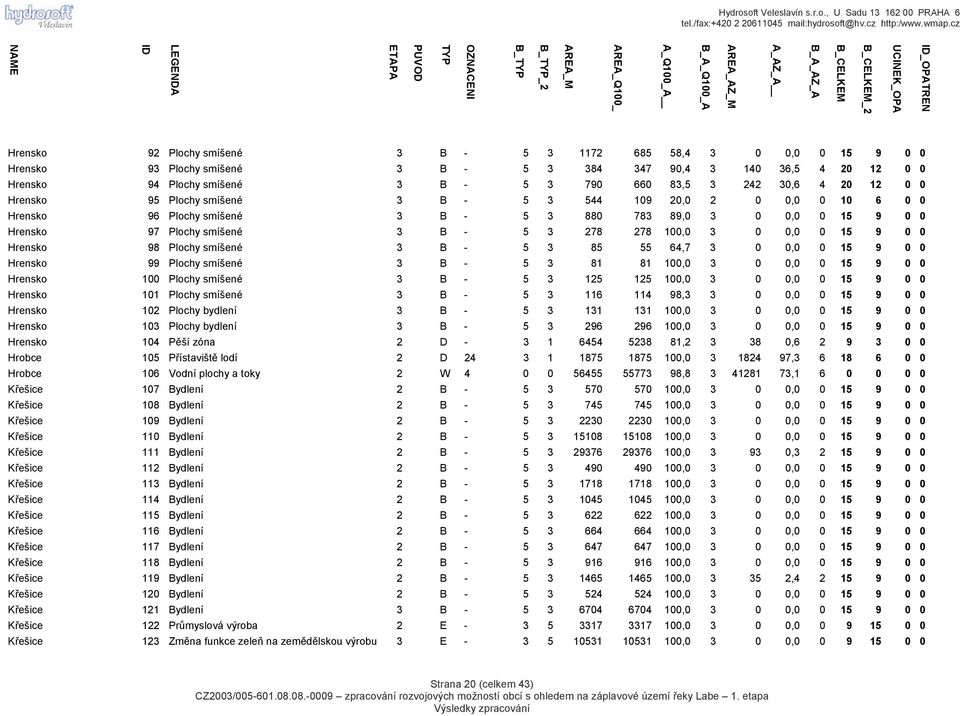

20 ID_OPATREN UCINEK_OPA B_CELKEM_2 B_CELKEM B_A_AZ_A A_AZ_A AREA_AZ_M B_A_Q100_A A_Q100_A AREA_Q100_ AREA_M B_TYP_2 B_TYP OZNACENI TYP PUVOD ETAPA LEGENDA ID NAME Hrensko 92 Plochy smíšené 3 B , , Hrensko 93 Plochy smíšené 3 B , , Hrensko 94 Plochy smíšené 3 B , , Hrensko 95 Plochy smíšené 3 B , , Hrensko 96 Plochy smíšené 3 B , , Hrensko 97 Plochy smíšené 3 B , , Hrensko 98 Plochy smíšené 3 B , , Hrensko 99 Plochy smíšené 3 B , , Hrensko 100 Plochy smíšené 3 B , , Hrensko 101 Plochy smíšené 3 B , , Hrensko 102 Plochy bydlení 3 B , , Hrensko 103 Plochy bydlení 3 B , , Hrensko 104 Pěší zóna 2 D , , Hrobce 105 Přístaviště lodí 2 D , , Hrobce 106 Vodní plochy a toky 2 W , , Křešice 107 Bydlení 2 B , , Křešice 108 Bydlení 2 B , , Křešice 109 Bydlení 2 B , , Křešice 110 Bydlení 2 B , , Křešice 111 Bydlení 2 B , , Křešice 112 Bydlení 2 B , , Křešice 113 Bydlení 2 B , , Křešice 114 Bydlení 2 B , , Křešice 115 Bydlení 2 B , , Křešice 116 Bydlení 2 B , , Křešice 117 Bydlení 2 B , , Křešice 118 Bydlení 2 B , , Křešice 119 Bydlení 2 B , , Křešice 120 Bydlení 2 B , , Křešice 121 Bydlení 3 B , , Křešice 122 Průmyslová výroba 2 E , , Křešice 123 Změna funkce zeleň na zemědělskou výrobu 3 E , , Strana 20 (celkem 43)

21 ID_OPATREN UCINEK_OPA B_CELKEM_2 B_CELKEM B_A_AZ_A A_AZ_A AREA_AZ_M B_A_Q100_A A_Q100_A AREA_Q100_ AREA_M B_TYP_2 B_TYP OZNACENI TYP PUVOD ETAPA LEGENDA ID NAME Křešice 124 Změna funkce zeleň na průmyslovou výrobu 3 E , , Křešice 125 Občanská vybavenost 2 O , , Křešice 126 Veřejná zeleň, ostatní zeleň 2 Z , , Křešice 127 Veřejná zeleň, ostatní zeleň 2 Z , , Křešice 128 Veřejná zeleň, ostatní zeleň 2 Z , , Křešice 129 Veřejná zeleň, ostatní zeleň 2 Z , , Křešice 130 Veřejná zeleň, ostatní zeleň 2 Z , , Křešice 131 Veřejná zeleň, ostatní zeleň 2 Z , , Křešice 132 Veřejná zeleň, ostatní zeleň 2 Z , , Křešice 133 Veřejná zeleň, ostatní zeleň 2 Z , , Křešice 134 Veřejná zeleň, ostatní zeleň 2 Z , , Libochovany 135 Obytná zástavba 2 D B , , Libochovany 136 Čistírna odpadních vod + PHO 2 D I , , Libochovany 137 Veřejné prostory, veřejná zeleň 2 D Z , , Libochovany 138 Území navržené k provedení protipovodňových vegetačních opatření 2 D Z , , Libochovany 139 Zatravnění 2 D Z , , Libochovany 140 Zatravnění 2 D Z , , Libochovany 141 Veřejné prostory, veřejná zeleň 2 D Z , , Litoměřice 142 Parkoviště 2 D VI/ , , Litoměřice 143 Parkoviště - součást víceúčelové plochy, viz 2 D VI/ , , lokalita č. VI/1 Litoměřice 144 Centrální P pro zónu, víceúčelová parkovací plocha pro osobní a nákladní automobily 2 D IX/ , , Strana 21 (celkem 43)

22 ID_OPATREN UCINEK_OPA B_CELKEM_2 B_CELKEM B_A_AZ_A A_AZ_A AREA_AZ_M B_A_Q100_A A_Q100_A AREA_Q100_ AREA_M B_TYP_2 B_TYP OZNACENI TYP PUVOD ETAPA LEGENDA ID NAME Litoměřice 145 Areál ekonomické základny kategorie B, včetně veřejné (0, ha) + P 2 E M/ , , Litoměřice 146 Areál ekonomické základny města, kat. A, ložisko štěrkopísku, protizátopové opatření 2 E IX/ , , Litoměřice 147 Areál ekonomické základny města, kat. A, protizátopové opatření 2 E IX/ , , Litoměřice 148 Areál ekonomické základny města, kat. A, protizátopové opatření 2 E IX/ , , Litoměřice 149 Polyfunkční prostor města - cirkusy, lunapark, přístaviště, park, P250 2 E VI/ , , Litoměřice 150 Polyfunkční prostor města - cirkusy, lunapark, přístaviště, park, P250 2 E VI/ , , Litoměřice 151 Rozšíření areálu ZD 2 E M/ , , Litoměřice 152 Areál caravan camp - tábořiště, P 2 R M/ , , Litoměřice 153 Veřejná zeleň 2 Z VI/ , , Litoměřice 154 Parková úprava, veřejná zeleň 2 Z VI/ , , Litoměřice 155 Lesopark - součást -SES, vymístění s ohledem na Q zátopy 2 Z IX/ , , Lovosice 156 Plochy se smíšenou funkcí 2 B , , Lovosice 157 Plochy výrobních, nevýrobních a 2 D , , motoristických služeb Lovosice 158 Plochy dopravních zařízení, služeb a jejich ochranná pásma 2 D , , Strana 22 (celkem 43)

23 ID_OPATREN UCINEK_OPA B_CELKEM_2 B_CELKEM B_A_AZ_A A_AZ_A AREA_AZ_M B_A_Q100_A A_Q100_A AREA_Q100_ AREA_M B_TYP_2 B_TYP OZNACENI TYP PUVOD ETAPA LEGENDA ID NAME Lovosice 159 Plochy pro průmuslovou výrobu, sklady a technickou vybavenost 2 E , , Lovosice 160 Plochy pro průmuslovou výrobu, sklady a technickou vybavenost 2 E , , Lovosice 161 Plochy pro průmuslovou výrobu, sklady a technickou vybavenost 2 E , , Lovosice 162 Plochy pro průmuslovou výrobu, sklady a technickou vybavenost 2 E , , Lovosice 163 Plochy pro průmuslovou výrobu, sklady a technickou vybavenost 2 E , , Lovosice 164 Plochy pro průmyslovou výrobu, sklady a technickou vybavenost 2 E , , Lovosice 165 Plochy pro průmuslovou výrobu, sklady a technickou vybavenost 2 E , , Lovosice 166 Plochy pro průmuslovou výrobu, sklady a technickou vybavenost 2 E , , Lovosice 167 Plochy pro průmyslovou výrobu, sklady a technickou vybavenost 2 E , , Lovosice 168 Plochy pro průmuslovou výrobu, sklady a technickou vybavenost 2 E , , Lovosice 169 Plochy občanské vybavenosti 2 O , , Lovosice 170 Plochy výrobních, nevýrobních a 2 O , , motoristických služeb Strana 23 (celkem 43)
