Diagnostika poškození. Návod pro ohodnocení poruch spojkových systémů. Nákladní automobily
|
|
- Marian Zeman
- před 8 lety
- Počet zobrazení:
Transkript
1 Diagnostika poškození Návod pro ohodnocení poruch spojkových systémů Nákladní automobily
2 Obsah LuK -tipy, jak se vyvarovat závadám spojkového systému 4 5 Spojka nevypíná 6 12 A Spojka prokluzuje B Spojka škube C Spojka způsobuje nežádoucí hluky D Všeobecné montážní tipy pro užitková vozidla Přehled příčin závad Tato brožura je určena všem spolupracovníkům, obchodním partnerům a přátelům našeho podniku, kteří LuK spojky provozují, montují, nebo o spojkách LuK informují své zákazníky. Je koncipována v prvé řadě jako informační podklad, který usnadňuje posuzování závad spojkového systému užitkových vozidel. Obsah tohoto materiálu se vztahuje pouze na typické závady spojek, nejedná se tedy o univerzální popis všech možných závad LuK Aftermarket Service ohg Langen Oddělení technických služeb zákazníkům Přetisk, rozmnožování a překlad i ve výtahu jsou povoleny jen s naším písemným souhlasem a udáním zdroje. Srpen 2008, 3. vydání 3
3 Luk-tipy, jak se vyvarovat závadám spojky Hlavní příčiny závad/pokyny: Setrvačník Jako třecí součást spojkového systému je setrvačník po delší době činnosti spojky často zřetelně poznamenán. Rýhy, skvrny, stopy přehřátí nebo vypoukliny svědčí o tom, že je vystaven tepelné zátěži. Tyto "stopy" musí být bezpodmínečně odstraněny. Uvedení do provozuschopného stavu opracováním smí být provedeno jen v předepsaných tolerancích. Přitom je nutné dbát na to, aby také dosedací plocha pro našroubování spojky byla opracována o stejnou míru jako třecí plocha. Při této příležitosti doporučujeme přezkoušet také rozběhový ozubený věnec. Dvouhmotový setrvačník ZMS/ DFC - Při montáži musí být v každém případě použity nové upevňovací šrouby, neboť se jedná o samozajišťovací šrouby. - Díl, který byl upuštěn, popřípadě při montáži upadl, nemá být dále použit (pádem mohla být poškozena oběhová dráha ložisek). - Před montáží přítlačného kotouče doporučujeme důkladně vyčistit třecí plochu dvouhmotového setrvačníku ZMS odmašťovacím čisticím prostředkem. - Je nutné věnovat pozornost vzdálenosti mezi snímacími senzory otáček a kolíky na setrvačníku ZMS. - Opracování třecích ploch ZMS je nepřípustné. - Použití nesprávně dlouhých upevňovacích šroubů při montáži přítlačného kotouče může vést k nežádoucím hlukům, popřípadě i k efektu dílu (rýhy na primárním setrvačníku). Zde je nutné dbát na to, aby středicí kolíky nebyly zatlačeny, což může právě tak vést k výše uvedeným závadám. - Zkontrolovat stav snímače nastavení motoru. Pokyny: V závislosti na konstrukci dílu jsou přípustné následující technické parametry, které však nemají vliv na jeho funkčnost. Přípustná je omezená axiální vůle mezi sekundární a primární setrvačnou hmotou. V povoleném stavu je sekundární hmota v obvodovém směru otočná a nenastaví se sama do původní polohy. Stopy po mazivu od těsnících krytek na zadní straně ZMS (ze strany motoru) jsou přípustné a nevedou k poruchám. Vodicí ložisko (vodicí spojkové ložisko) Je malé jako náprstek, ale při poškození může být příčinou velké škody. Při zadření zabraňuje vypínání. Způsobuje hluky a vede k vyosení hřídele převodovky a tím ke zničení spojkové lamely. Poškozené vodicí ložisko vede k vibracím hřídele převodovky a zapříčiní zničení tlumičů torzních kmitů a uložení hřídele převodovky. Těsnění hřídele Právě zde je obzvlášť vysoké riziko poškození spojky. Nepatrné stopy maziva nebo oleje podstatně ovlivňují funkci spojky. Stopy oleje ve spojkové skříni nebo na spojce signalizují, že musí být znovu utěsněna. U starších vozidel s vysokým počtem ujetých kilometrů by měla být těsnění vyměněna. Hlavní příčinou závad jsou dříve nebo později nefunkční těsnicí kroužky hřídelí. Lamela spojky Přestože je každá jednotlivá spojková lamela ve výrobním podniku LuK přezkoušena, nelze vyloučit, že na dlouhé cestě do dílny nedošlo vlivem neopatrné manipulace k poškození a k následnému "házení". Před montáží musí být proto u každé lamely přezkoušena boční házivost (max. 0,5 mm). Reklamace lamely s boční házivostí nemohou být uznány. Vypínací ložisko/centrální vypínací mechanismus Funkční zkouška vypínacího ložiska v dílně není možná. Proto se doporučuje ložisko v každém případě vyměnit. Musí lehce klouzat na vodicí objímce. Opotřebený náběhový kroužek vede ke vzniku nežádoucích hluků. Vodicí objímka vypínacího ložiska Přezkoušet pevné usazení. Vodicí pouzdro musí být usazeno absolutně centricky a souose s hlavní hřídelí převodovky. Otlačená místa, popřípadě opotřebená místa na objímce, mohou ovlivnit klouzání spojkového vypínacího ložiska a vést ke škubání nebo prokluzování spojky. Poškozené popř. opotřebené vodicí objímky musí být bezpodmínečně vyměněny, mohly by vedle jiných závad způsobit i ztížené ovládání spojky. Vypínací vidlice Přezkoušet lehký chod uložení. Příliš velká vůle ložiska zmenšuje vypínací dráhu spojky. Nestejné opotřebení vypínací vidlice v místě dotyku spojkového ložiska vede ke vzpříčení ložiska a jeho blokování na vodicí objímce. Opotřebená, deformovaná nebo zlomená vypínací vidlice může vést ktomu, že se nedosáhne požadované dráhy pro vypnutí. Vypínací hřídel K posouzení závady musí být vypínací hřídel bezpodmínečně demontována. V zamontovaném stavu je její kontrola nemožná. Poškozené uložení hřídele je příčinou tuhého chodu a/nebo zadrhávání. Uložení je nutné mazat! Objednací číslo pro vysoce účinný mazací tuk: Spojkové lanko Přesná funkční zkouška lanka v dílně není možná. Lanko spojky je součástka podléhající opotřebení. Proto je při každé výměně spojky nutná i výměna spojkového lanka. Při montáži dbejte na správnou polohu lanka. Spojkové lanko nesmí v žádném případě vykazovat stopy poškození např. silným ohybem nebo zlomením. Sortiment spojkových lanek je obsažen v katalogu spojek LuK. Centrální vypínací mechanismus Centrální vypínací mechanismus podléhá stejně jako spojka přirozenému opotřebení, které nemusí být vždy opticky patrné a přesně identifikovatelné. Proto zde zůstává nebezpečí, že po výměně spojky může následně zákazník po krátké době opět navštívit dílnu, protože nebyla včas zjištěna závada u centrálního vypínacího mechanismu. Odborná oprava proto vždy znamená výměnu přítlačného kotouče, lamely a centrálního vypínacího systému. Oprava centrálního vypínacího systému není možná. Centrální vypínací mechanismus je bezpodmínečně nutné překontrolovat z hlediska úniku oleje a poškození. Středění Často se na něj zapomíná, ale následkem špatného středění je po montáži přímo ovlivněna funkce spojky (škube, nevypíná). Doporučujeme bezpodmínečně přezkoušet středění na setrvačníku. Maziva K mazání profilu náboje spojkové lamely, vypínacího ložiska a vodicí objímky může být použito pouze mazivo bez obsahu pevných částic. LuK-AS nabízí ve svém programu pod objednacím číslem vysoce účinné mazivo pro výměnu spojek. Po nanesení maziva na spojkovou hřídel nasadit na hřídel spojkovou lamelu a přebytečné mazivo odstranit. Chemicky poniklované náboje lamel nemusí být mazány! Životnost třecího spojkového obložení Protože se u třecí spojky jedná o suchou spojku, je zcela normálním stavem opotřebení během fáze prokluzu, když se vyrovnávají rozdíly otáček mezi hnací a hnanou stranou pohonu. Základním předpokladem pro vysokou životnost obložení je, že je v pořádku vypínací systém a že je vyloučeno chybné používání spojky při jízdě. Opotřebení třecího obložení při jízdě a tedy životnost spojky mohou být negativně ovlivňovány následujícími body: vysoké rozjezdové otáčky a chybně zařazený převodový stupeň režim stop-and-go provoz s častým popojížděním ponechání spojky po delší dobu v prokluzu přidržování vozidla pomocí spojky ve stoupání brzdění vozidla spojkou při řazení převodových stupňů směrem dolů Hotline v problematických případech: xxxxxxxxxxxxx* 4
4 LuK-tipy, jak se vyvarovat závadám spojkového systému Diagnostika poškození/příčiny závad Při posuzování závad spojkových systémů, diagnostice závad stejně jako při hledání a odstraňování závad by měla být dodržena kritéria a doporučené postupy tak, aby mohly být závady účinně a zcela odstraněny. Postup při odstraňování závad spojkového systému je následující: 1. Důvod reklamace 2. Hledání závady 3. Diagnostika závad 4. Odstranění závad Důvody reklamací jsou základní informací pro hledání závad, které mohou mít jednu nebo více příčin. Na ještě namontovaném nebo již demontovaném dílu se doporučuje díl důkladně prohlédnout nebo provést kontrolní měření, které určí správnou diagnózu příčiny závady a vadnou součástku spojkového systému, u které je nutné provést opravu nebo výměnu. Důvody reklamací Pro odstranění závady je nezbytně nutné znát přesné informace o důvodech reklamace zákazníka. Příčiny reklamací a závad spojkového systému se dají spočítat doslova na prstech jedné ruky a jejich přesné pojmenování není ve většině případů složité. Pět základních příčin reklamací spojkových systémů: Spojka nevypíná Spojka prokluzuje Spojka škube Spojka hlučí Tuhý chod ovládání spojky Hledání závady Na základě jednoznačného výroku o důvodu reklamace lze hledání závady zahájit v ohraničené oblasti. Při hledání závady spojky jsou často jako první krok demontovány komponenty spojky, což znamená velkou časovou ztrátu. Přitom se často zapomíná na to, aby byla závada hledána tam, kde ji často lze odstranit relativně jednoduchými prostředky, totiž v okolí spojky. Závady v okolí spojky nejsou ve většině případů spojovány s chybnou funkcí spojky. Při bližším sledování lze však zjistit celou řadu vnějších faktorů, které na funkci spojky mají podstatný vliv. Zde několik příkladů: Chybné seřízení karburátoru nebo vstřikování je příčinou špatného chodu motoru ve volnoběhu. Závada se při jízdě projevuje jako škubání spojky. Podobně se může jako škubání spojky projevovat chybné seřízení zapalování. Při odstavení motoru vznikající cukavý doběh způsobuje rázové namáhání tangenciálních listových pružin. Poškozené tangenciální listové pružiny způsobují problémy s vypínáním spojky. Měkké uložení motoru se při řazení projeví tím, že se motor opře vůči svému uložení a odpruží se zpět. Tím dojde ke změně mezi statickým a dynamickým koeficientem tření na třecích plochách obložení a toto se projeví jako škubání spojky. Tuhý chod ovládání plynu se rovněž projevuje jako škubání spojky. Tuhé ovládání plynu a příliš měkké uložení motoru jsou příčinou naklánění celé pohonné jednotky - tzv. Bonanza-efekt. Opotřebené spojkové lanko způsobuje problémy s vypínáním nebo škubání. Nedodržení seřizovacích hodnot pro spojková lanka vede od škubání a poruch s vypínáním až k úplnému poškození ostatních spojkových součástí. Závada hydraulického vypínacího systému způsobuje problémy s vypínáním nebo škubání. Příliš velké pnutí v uložení převodovky nebo poškozená středicí pouzdra způsobují vyosení mezi klikovou hřídelí motoru a hřídelí převodovky a následně problémy s vypínáním nebo škubání. V důsledku vyosení dochází k prohnutí spojkové lamely a při vypínání nebo spínání způsobuje lom v místě nýtování segmentů obložení. Správně Špatně Vytlučené klouby hřídele způsobují silné rázy. Ty mohou poškodit tangenciální listové pružiny a způsobit problémy s vypínáním nebo škubání. Další informace naleznete také na nebo 5
5 A Spojka nevypíná 1. Dvoulamelová spojka s vinutými pružinami s tělesem z litiny Chyba při montáži Šoupátko nebylo po montáži zatlačeno na doraz. 2. Obložení je roztrháno Otáčky spojkové lamely byly vyšší než maximální povolené otáčky obložení. Tento stav vznikne u vozidla jedoucího z kopce s rozpojenou spojkou, pokud je rychlost vozidla vyšší než nejvyšší přípustná rychlost pro zařazený rychlostní stupeň. Toto poškození je nezávislé na otáčkách motoru, rozhodující jsou otáčky hlavní hřídele převodovky. 3. Vylomené výstupky přítlačného kotouče Vypínací ložisko nemá dostatečnou vůli. Je vadný tlumič vibrací motoru. Chybné nastavení vstřikovací soustavy. 6

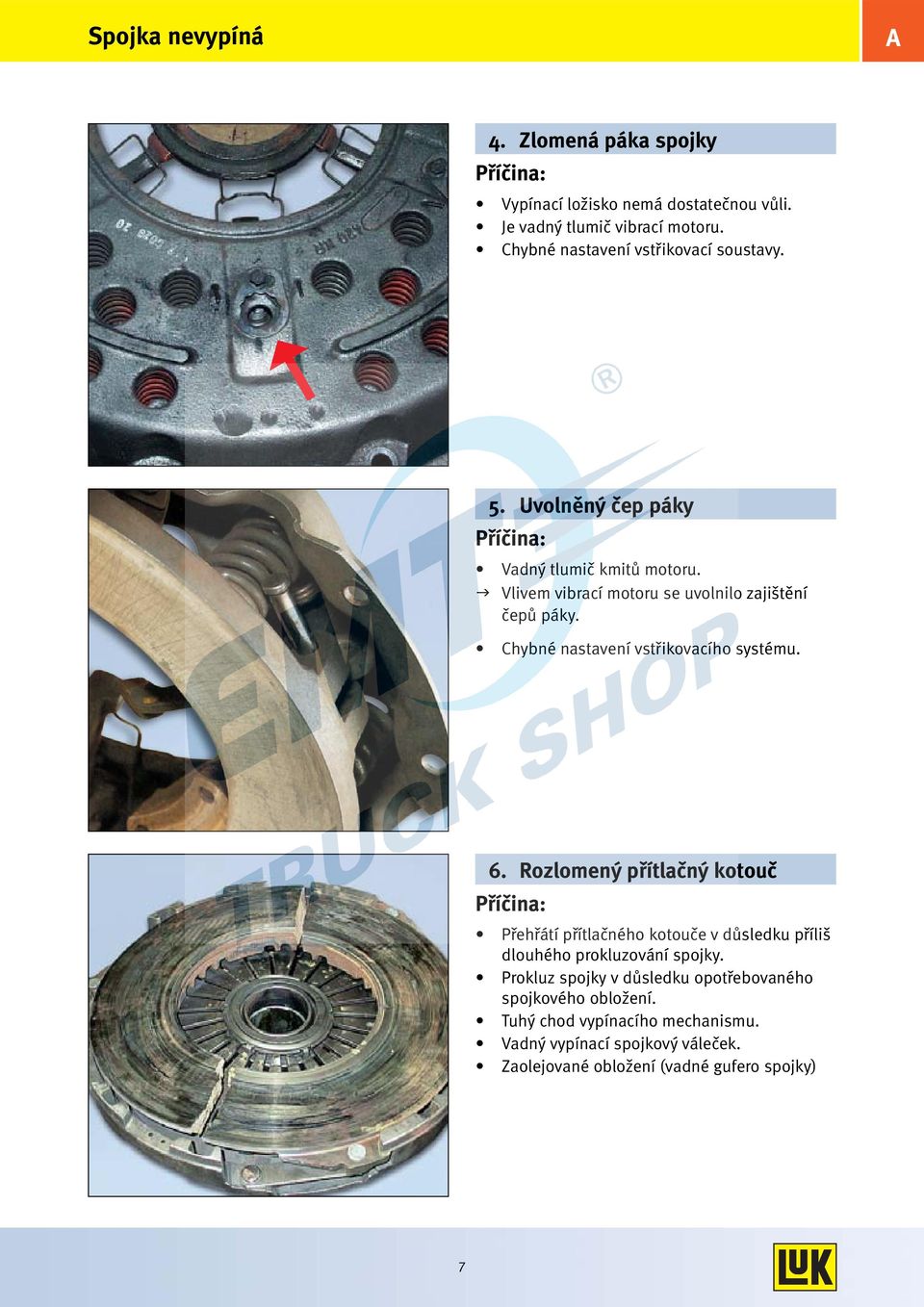

6 Spojka nevypíná A 4. Zlomená páka spojky Vypínací ložisko nemá dostatečnou vůli. Je vadný tlumič vibrací motoru. Chybné nastavení vstřikovací soustavy. 5. Uvolněný čep páky Vadný tlumič kmitů motoru. Vlivem vibrací motoru se uvolnilo zajištění čepů páky. Chybné nastavení vstřikovacího systému. 6. Rozlomený přítlačný kotouč Přehřátí přítlačného kotouče v důsledku příliš dlouhého prokluzování spojky. Prokluz spojky v důsledku opotřebovaného spojkového obložení. Tuhý chod vypínacího mechanismu. Vadný vypínací spojkový váleček. Zaolejované obložení (vadné gufero spojky) 7
7 A Spojka nevypíná 7. Středící okraj setrvačníku je vylomený Chyba při montáži Nebylo dodrženo vnější vystředění. Upevňovací šrouby byly nerovnoměrně utaženy. 8. Zlomená tangenciální listová pružina Vůle hnací hřídele Nesprávný styl jízdy Nesprávné řazení 9. Prohnutá tangenciální listová pružina Vůle hnací hřídele Nesprávný styl jízdy Nesprávné řazení Neodborné skladování Pád spojky před nebo při montáži 8
8 Spojka nevypíná A 10. Poškození profilu náboje Chyba při montáži Hřídel převodovky byla násilím natažena do ozubení náboje lamely (lamela nebyla při montáži vystředěna). Nesprávný výběr spojkové lamely 11. Koroze způsobená třením (náletová rez) u náboje Ozubení náboje nebylo namazáno tukem. 12. Jednostranné opotřebení drážkování náboje, kónicky opotřebený ozubený profil Vadné vodicí ložisko Nesouosost mezi motorem a převodovkou 9
9 A Spojka nevypíná 13. Talířová deformace (prohnutí) spojkové lamely Chyba při montáži Při montáži převodovky a motoru byl nosný plech spojkové lamely deformován hřídelí převodovky. 14. Rozlomená spojková lamela Chyba při montáži Převodovka byla při montáži spuštěna Nesouosost 15. Spálené obložení Tepelné přetížení Zaolejované obložení Vadné gufero hřídele Tuhý chod popř. závada vypínacího systému 10

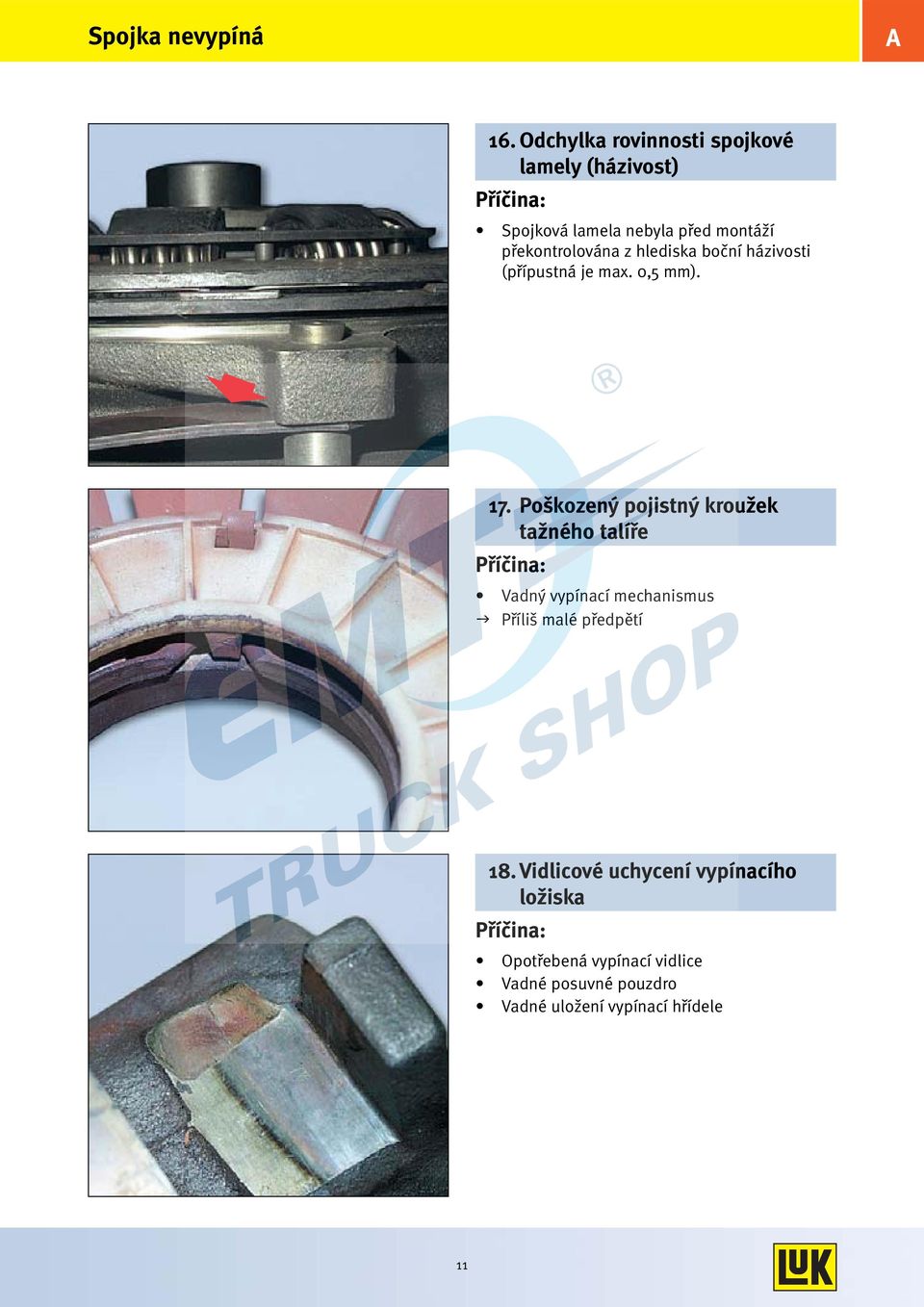

10 Spojka nevypíná A 16. Odchylka rovinnosti spojkové lamely (házivost) Spojková lamela nebyla před montáží překontrolována z hlediska boční házivosti (přípustná je max. 0,5 mm). 17. Poškozený pojistný kroužek tažného talíře Vadný vypínací mechanismus Příliš malé předpětí 18. Vidlicové uchycení vypínacího ložiska Opotřebená vypínací vidlice Vadné posuvné pouzdro Vadné uložení vypínací hřídele 11
11 A Spojka nevypíná 19. Opotřebený pojistný kroužek vypínacího ložiska Vadný vypínací systém Příliš malé předepnutí 20. Ulomená páka spojky Excentrický kontakt spojkového vypínacího ložiska Nedostatečná vůle spojkového vypínacího ložiska (vychýlené vypínání) Vadné uložení vypínací hřídele 21. Obroušená páka spojky Nedostatečná vůle vypínacího spojkového ložiska Tuhý chod vypínacího spojkového ložiska 12

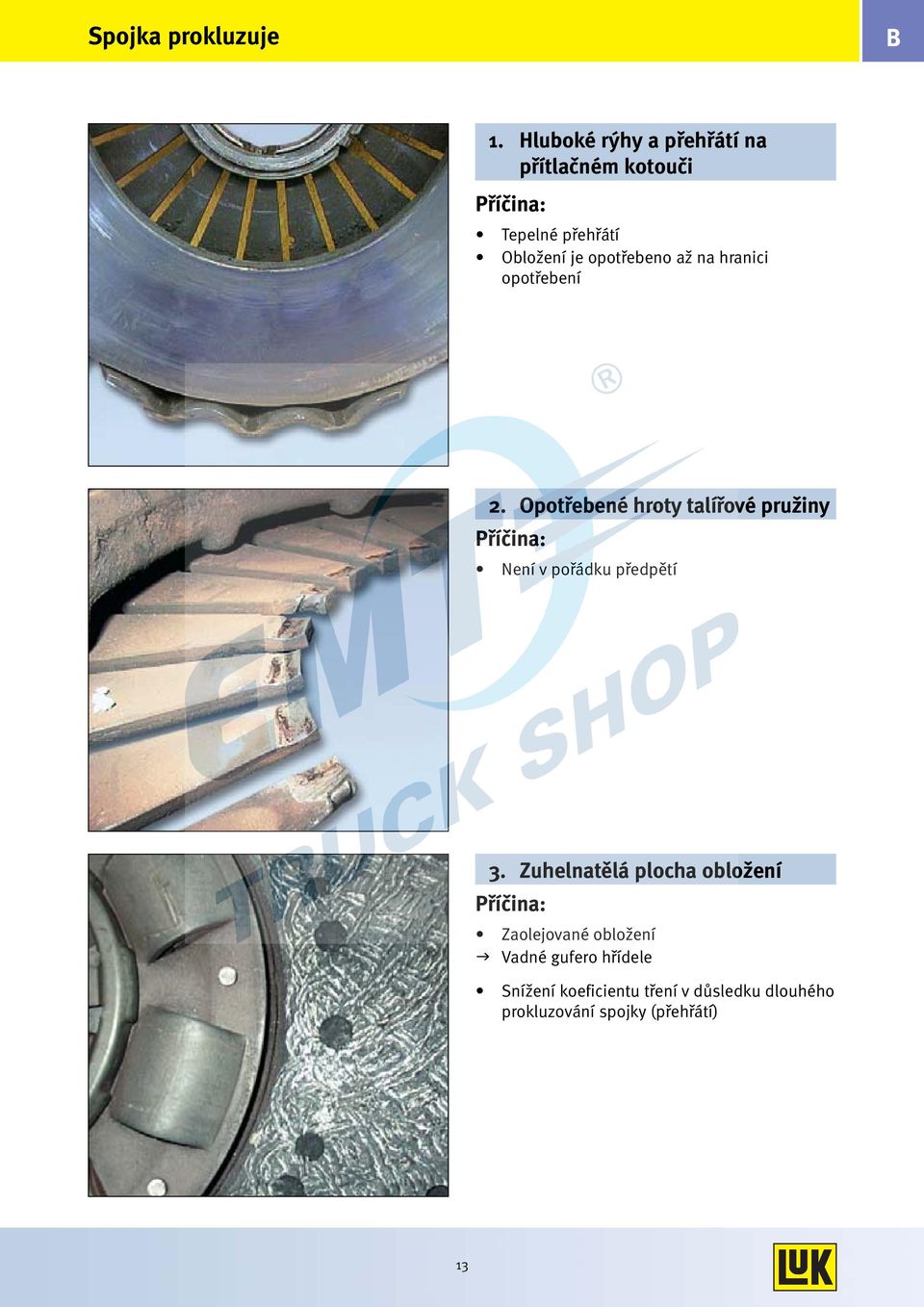

12 Spojka prokluzuje B 1. Hluboké rýhy a přehřátí na přítlačném kotouči Tepelné přehřátí Obložení je opotřebeno až na hranici opotřebení 2. Opotřebené hroty talířové pružiny Není v pořádku předpětí 3. Zuhelnatělá plocha obložení Zaolejované obložení Vadné gufero hřídele Snížení koeficientu tření v důsledku dlouhého prokluzování spojky (přehřátí) 13
13 B Spojka prokluzuje 4. Spojka prokluzuje Náboj byl nadbytečně namazán Nadbytečný tuk na profilu náboje nebyl odstraněn (v důsledku toho vytéká tuk z náboje). Vadné gufero u motoru nebo u převodovky 5. Obložení opotřebeno až na nýty Opotřebení obložení Vozidlo bylo nadále provozováno i přes prokluzující spojku Nesprávná technika jízdy Příliš dlouhé prokluzování spojky při řazení Nesprávně zvolená spojka Závada ve vypínacím systému 6. Rýhy v obložení na straně setrvačníku Setrvačník nebyl vyměněn Třecí plocha na setrvačníku nebyla opracována 14
14 Spojka prokluzuje B 7. Stopy opotřebení na tlumičích torzních kmitů Chyba při montáži Nesprávná montážní poloha lamely Nesprávná lamela nebo spojka 8. Tuhý chod vypínací hřídele Opotřebené uložení Uložení nebylo namazáno 9. Zbroušené konce pák spojky Tuhý chod vypínacího spojkového ložiska Nedostatečná vůle spojkového vypínacího ložiska 15
15 C Spojka škube 1. Středicí okraj setrvačníku je vylomený Chyba při montážir Nebylo dodrženo vystředění vnějšího okraje Upevňovací šrouby jsou nerovnoměrně utaženy 2. Ohnutá listová tangenciální pružina Vůle v hnací hřídeli Nesprávný styl jízdy Nesprávné řazení Neodborné odtažení vozidla Neodborné skladování Pád spojky před nebo v průběhu montáže 3. Opotřebené uchycení vypínací vidlice Opotřebená vypínací vidlice Opotřebené uložení vypínací hřídele Opotřebené posuvné pouzdro 16

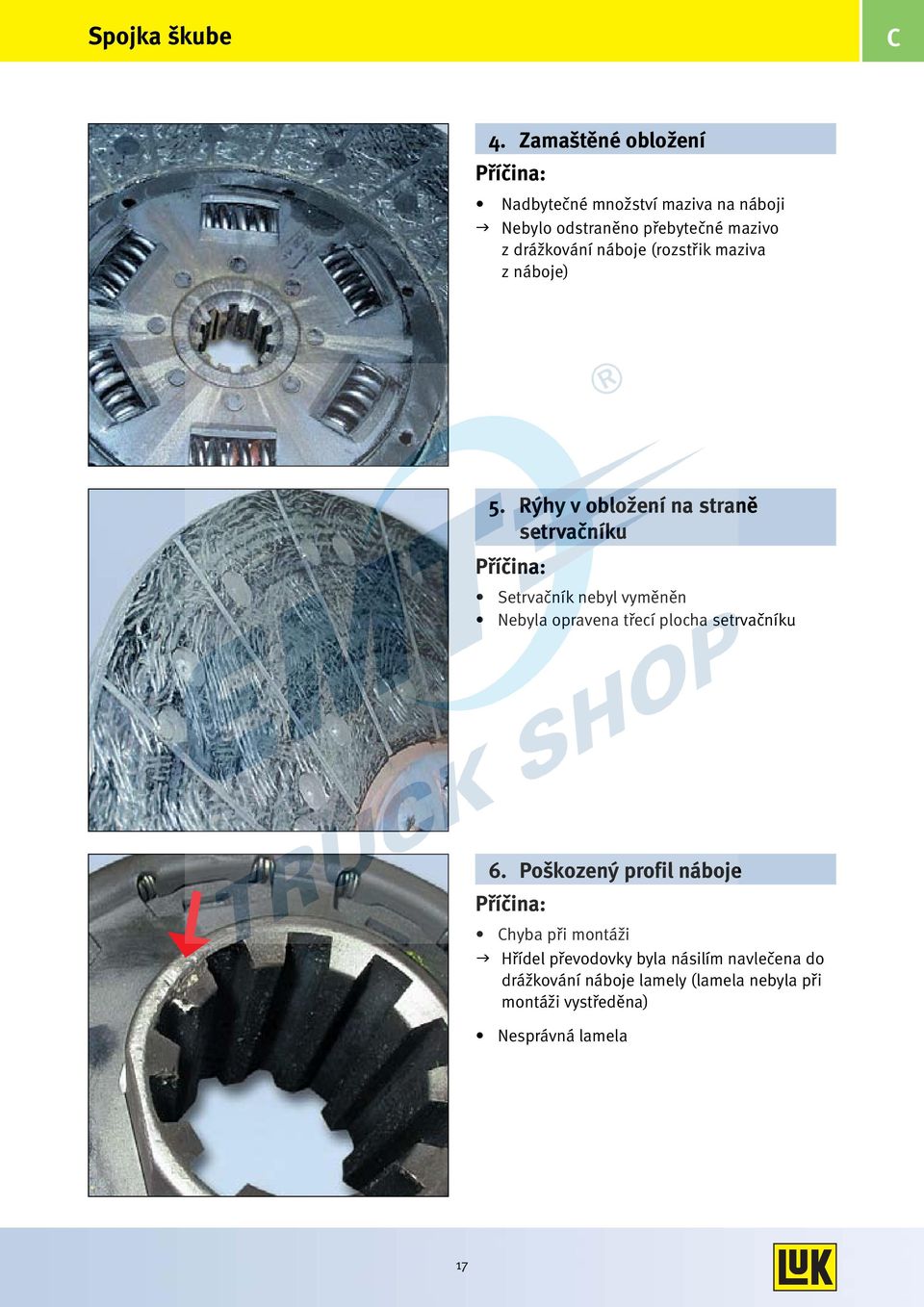

16 Spojka škube C 4. Zamaštěné obložení Nadbytečné množství maziva na náboji Nebylo odstraněno přebytečné mazivo z drážkování náboje (rozstřik maziva z náboje) 5. Rýhy v obložení na straně setrvačníku Setrvačník nebyl vyměněn Nebyla opravena třecí plocha setrvačníku 6. Poškozený profil náboje Chyba při montáži Hřídel převodovky byla násilím navlečena do drážkování náboje lamely (lamela nebyla při montáži vystředěna) Nesprávná lamela 17

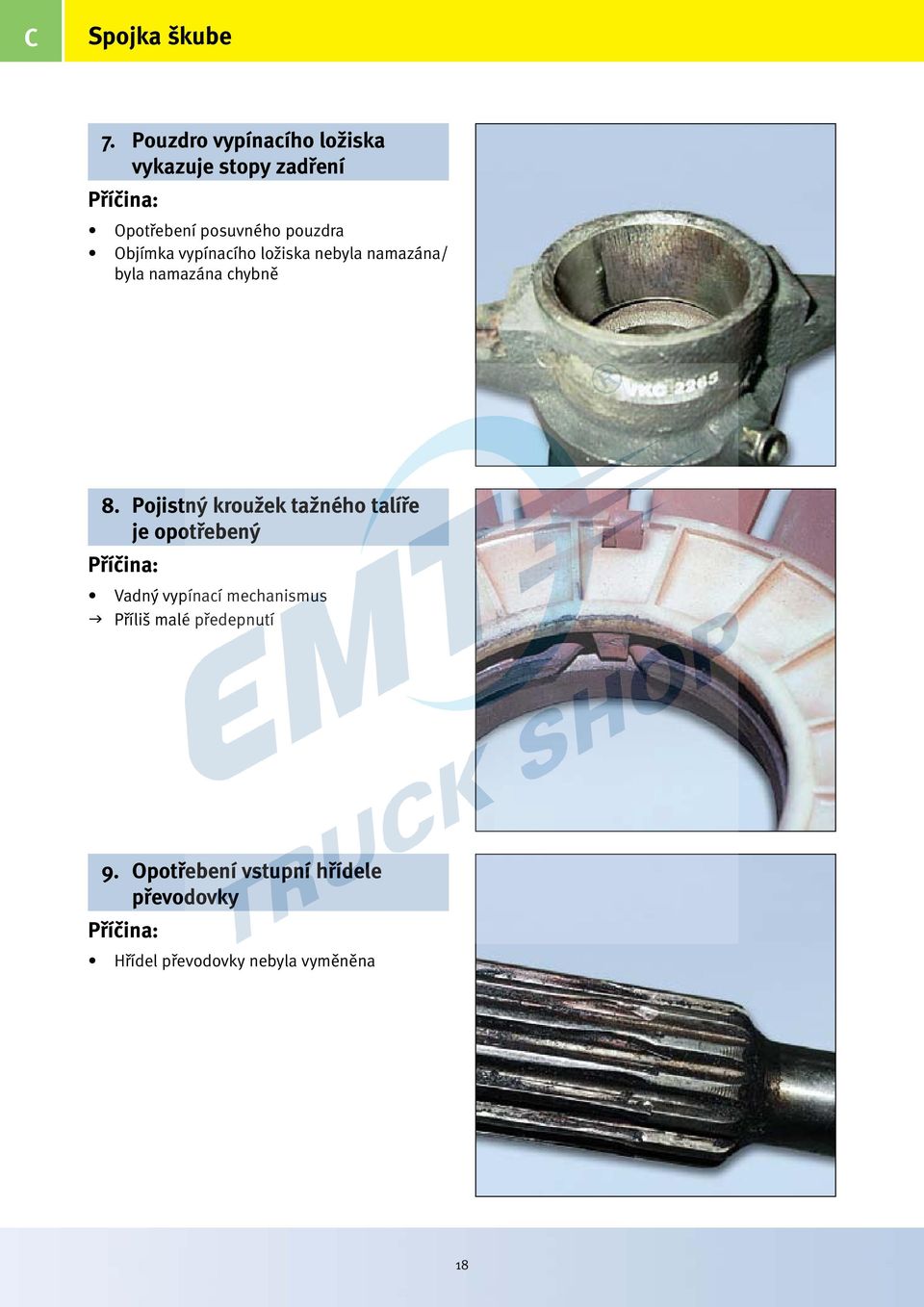

17 C Spojka škube 7. Pouzdro vypínacího ložiska vykazuje stopy zadření Opotřebení posuvného pouzdra Objímka vypínacího ložiska nebyla namazána/ byla namazána chybně 8. Pojistný kroužek tažného talíře je opotřebený Vadný vypínací mechanismus Příliš malé předepnutí 9. Opotřebení vstupní hřídele převodovky Hřídel převodovky nebyla vyměněna 18
18 Spojka škube C 10. Tuhý chod vypínací hřídele Opotřebení v uložení 11. Setrvačník vykazuje zbarvení způsobené přehřátím a drážky Setrvačník nebyl opracován/vyměněn 12. Opotřebený pojistný kroužek vypínacího ložiska Vadný vypínací spojkový systém Příliš malé předepnutí 19
19 D Spojka hlučí 1. Zbroušené hroty talířové pružiny Nedostatečné předepnutí 2. Opotřebené uchycení vypínací vidlice Vypínací vidlice je opotřebena Opotřebení uložení vypínací hřídele Opotřebení posuvného pouzdra 3. Stopy opotřebení u tlumičů torzních kmitů Chyba při montáži Nesprávná montážní poloha lamely Nesprávná lamela nebo spojka 20

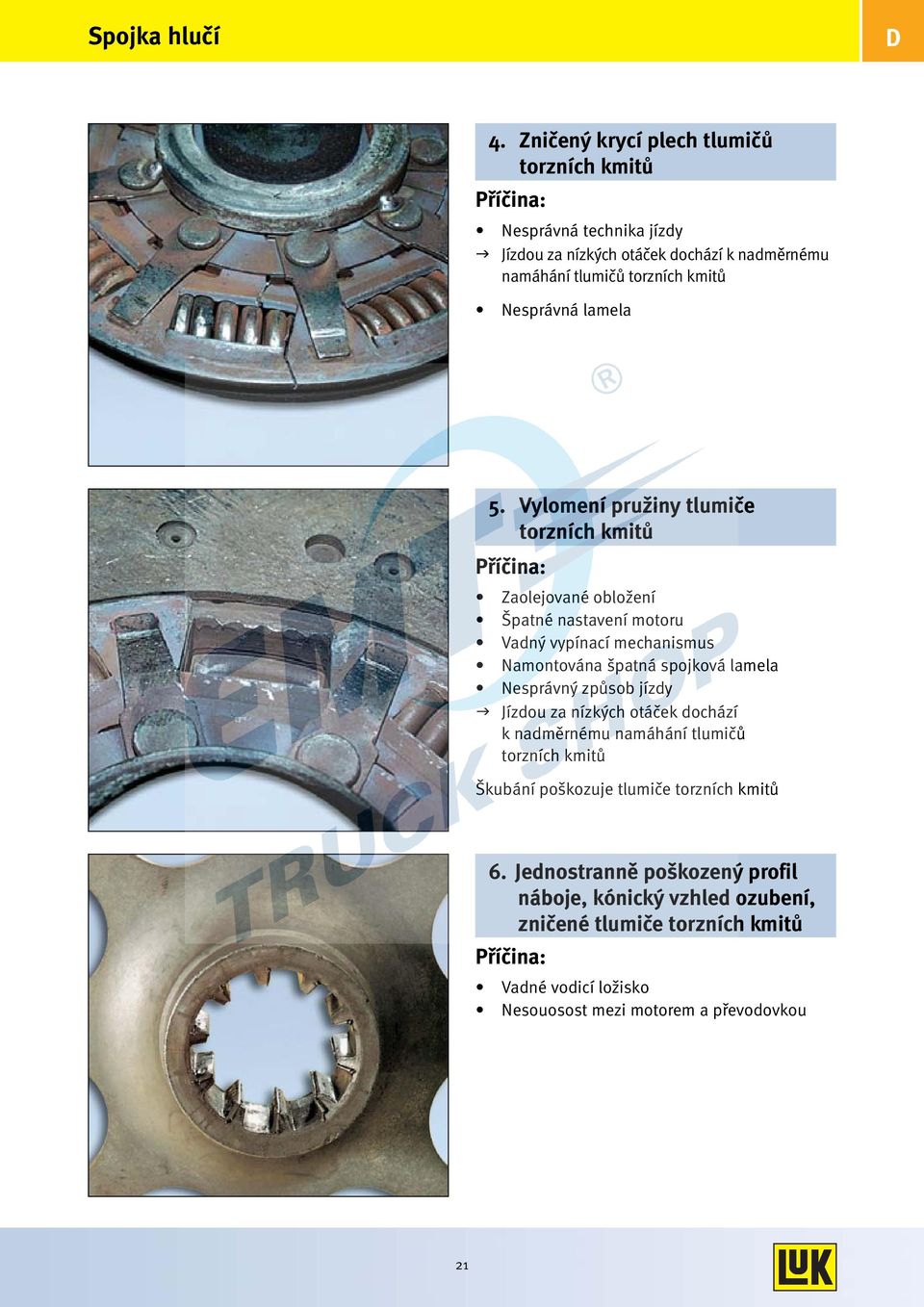

20 Spojka hlučí D 4. Zničený krycí plech tlumičů torzních kmitů Nesprávná technika jízdy Jízdou za nízkých otáček dochází k nadměrnému namáhání tlumičů torzních kmitů Nesprávná lamela 5. Vylomení pružiny tlumiče torzních kmitů Zaolejované obložení Špatné nastavení motoru Vadný vypínací mechanismus Namontována špatná spojková lamela Nesprávný způsob jízdy Jízdou za nízkých otáček dochází k nadměrnému namáhání tlumičů torzních kmitů Škubání poškozuje tlumiče torzních kmitů 6. Jednostranně poškozený profil náboje, kónický vzhled ozubení, zničené tlumiče torzních kmitů Vadné vodicí ložisko Nesouosost mezi motorem a převodovkou 21
21 D Spojka hlučí 7. Poškozený profil drážkování náboje Chybějící nebo vadné vodicí ložisko Vyosení nebo přesazení mezi motorem a převodovkou Vadné uložení hlavní hřídele převodovky Poškození vlivem kmitů Poškození ozubení vstupní hřídele převodovky 8. Poškozený pojistný kroužek tažného talíře Poškozený vypínací mechanismus Příliš malé předepnutí 9. Poškozený pojistný kroužek vypínacího ložiska Poškozený vypínací mechanismus Příliš malé předepnutí 22
22 Spojka hlučí D 10. Opotřebení vypínací vidlice Poškozený vypínací mechanismus Poškozené posuvné pouzdro Poškozené uložení vypínací hřídele 23
23 LuK kurz spojkové techniky Dvouhmotový setrvačník: Konstrukce a funkce Primární setrvačná hmota a skříň pro tlumiče torzních kmitů Sekundární setrvačná hmota s třecí plochou Víko (primární setrvačná hmota) Náboj Oblouková tlačná pružina Vodicí pouzdro pružiny Příruba a talířová pružina Prostor pro mazivo Těsnicí membrána Třecí a nosné kotouče Kuličkové ložisko O-kroužek Těsnicí a izolační krytka Talířové pružiny pro základní tření Třecí kotouček Talířová pružina Krycí plech Nýt Kotouč Středicí kolík Rozběhový ozubený věnec Větrací otvory Upevňovací otvory Polohovací otvor Laserový svar A B Přítlačný kotouč s výřezy pro pružné uložení talířové pružiny Pevná, neodpružená spojková lamela Dvouhmotový setrvačník nově rozděluje setrvačné momenty, a posouvá tak rezonanční pásmo výrazně pod běžné provozní otáčky. Při periodickém spalovacím procesu nutně dochází ke vzniku nerovnoměrných kmitů. Pružinový tlumicí systém dvouhmotového setrvačníku rozhodující část těchto kmitů eliminuje, a umožňuje tak klidný chod všech příslušných dílů (sekundární setrvačná hmota, přítlačný kotouč, lamela, převodovka, hnací trakt). Motor Funkční schéma Dosud běžné uspořádání Setrvačník Spojka Motor Primární setrvačná hmota Tlumiče torzních kmitů spojkové lamely Rezonance při cca 1300 min-1 Převodovka Dvouhmotový setrvačník Tlumiče torzních kmitů ZMS Rezonance při cca 300 min-1 Převodovka Sekundární setrvačná hmota Spojková lamela Spojka Převodovka Převodovka Účinnost (při přenosu kmitání z motoru do převodovky) Klasický setrvačník a spojková lamela s tlumiči torzních kmitů Otáčky (ot./min) Otáčky (ot./min) Čas (s) Zweimassenschwungrad Čas (s) Motor Převodovka Motor Převodovka 24
24 LuK kurz spojkové techniky Konstrukce a funkce LuK DFC kompaktní spojka s integrovaným dvouhmotovým setrvačníkem Prim. setr. hmota a skříň pro tlumiče torzních kmitů Sekundární setrvačná hmota s třecí plochou Víko (primární setrvačná hmota) Oblouková tlačná pružina Těsnicí membrána Vodicí pouzdro obloukové tlačné pružiny Krycí kroužek s přírubou Větrací otvory Rozběhový ozubený věnec Těsnicí membrána Opěrný plech těsnicí membrány Vyvažovací závaží Větrací otvory Kuličkové ložisko s těsnicím a izolačním krytem Šrouby s vnitřním šestihranem Talířová pružina Zátěžový třecí kotouč Přídržný plech Talířová pružina Kolík Upínací kolík Prostor pro mazivo Laserový svar Otvory pro přístup šroubovákem Přítlačná deska s třecí plochou Větrací otvory Talířová pružina Vyklápěcí kroužek Nýtovaný čep Listová pružina Nýt Otvor pro nářadí (přístup ke šroubům) Náboj Šrouby s vnitřním šestihranem Talířová pružina Nýty segmentů lamely Pružný segment Nýty obložení Spojkové obložení Nýt Náboj Primární setrvačná hmota Nýt Motor [Nm] Teilschleife im Normalfahrbereich mit niedriger Dämpfung Große Dämpfung bei Lastwechselvorgängen Verdrehwinkel [ ] Berechnung Messung 25
25 LuK kurz spojkové techniky Konstrukce a funkce SAC spojka samonastavitelný přítlačný kotouč Víko Klínový kotouč samočinného nastavování Tlačná pružina Talířová pružina Senzor-talířová pružina Čep Čep Listová pružina Přítlačný kotouč Doraz Spojková lamela Senz-talířová pružina Otočné uložení hlavní talířové pružiny Klínový kotouč samočinného nastavování Hlavní talířová pružina Síla senzoru Vypínací síla Nová Opotřebená Nová Opotřebená 26
26 LuK kurz spojkové techniky Konstrukce a funkce Spojková lamela pro lehká užitková vozidla Třecí tlumič Talířová pružina tlumiče (1. stupeň) Příruba náboje tlumiče Tlačné pružiny tlumiče Tlačné pružiny tlumiče Klec tlumiče Talířová pružina hlavního tlumiče (1. stupeň) Středicí kónus Talířová pružina tlumiče (2. stupeň) Zátěžový třecí kotouč tlumiče Klec tlumiče Talířová pružina hlavního tlumiče (2. stupeň) Hlavní třecí tlumič Nýt obložení Spojkové obložení Pružný segment Nýt segmentu Protilehlý kotouč Tlačná pružina hlavního tlumiče Tlačná pružina hlavního tlumiče Unášeč Náboj Zátěžový třecí kotouč hlavního tlumiče Příruba náboje hlavního tlumiče Rozpěra kotoučů Akcelerace [1/s 2 ] Beschleunigung [1/s 2 ] Průběh kmitání ve volnoběhu Schwingungen im Leerlauf Motor Getriebe Převodovka 0 0,1 0,2 0 0,1 0,2 Zeit Čas [s] Zeit Čas [s] Bez ohne tlumiče Torsionsdämpfer torzních kmitů S mit tlumičem Torsionsdämpfer torzních kmitů 27
27 LuKrativní kurz......pro efektivní a účinnou výměnu spojky Správně Špatně A B C D E F Přítlačný kotouč Spojková lamela Vypínací ložisko Setrvačník Hřídel převodovky Kliková hřídel V první řadě: Byly z katalogu vybrány správné spojkové komponenty? Bezpodmínečně překontrolovat před montáží a případně porovnat s demontovanými díly Při odborně prováděné výměně spojky je nutné respektovat následující postupy: Přezkoušet lícování vodicího ložiska, v případě potřeby ložisko vyměnit. Zkontrolovat těsnost gufera motoru i převodovky a případně je vyměnit. Zkontrolovat případné rýhy a trhliny v třecí ploše setrvačníku. Při opravách třecí plochy je nutné respektovat předepsané tolerance. Pozor! Plochu pro našroubování spojky snížit o stejnou míru jako třecí plochu. ZMS: Třecí plochy se nesmí opracovávat. Spojkovou lamelu přezkoušet před montáží z hlediska bočního házení (max. 0,5 mm). Zkontrolovat stav opotřebení vstupní hřídele převodovky, namazat profil náboje nebo hřídel. Odstranit nadbytečný tuk. Doporučení výrobce: Vysoce výkonný mazací tuk (LuK obj. č ). Nepřípustný je mazací tuk obsahující pevné částice. Pozor! Chemicky poniklované náboje spojkových lamel nemusí být mazány. Respektovat předepsanou montážní polohu spojkové lamely! Použít trn pro vystředění. Přezkoušet opotřebení vodící objímky vypínacího spojkového ložiska, v případě opotřebení ji vyměnit. Při montáži ložiska použít předepsaný mazací tuk Přítlačný kotouč spojky utahovat postupně křížem předepsaným utahovacím momentem. Spojku SAC vždy demontovat a montovat pomocí speciálního nářadí uvolněného firmou LuK-AS (obj. č. LuK-AS ). Respektovat středění přítlačného kotouče spojky a setrvačníku! Při vnějším středění věnovat pozornost stavu lícovaného okraje přítlačného kotouče spojky a setrvačníku. Šikmá poloha paprsků talířové pružiny, popřípadě vypínacích pák, vyvolána tolerancemi tloušťky třecího obložení, se vyreguluje po krátké době záběhu. Při změně pevného nastavení provedeného ve výrobním podniku LuK zaniká nárok na záruku! Přezkoušet funkčnost a opotřebení ovládání spojky. Provést výměnu spojkového lanka překontrolovat uložení. Překontrolovat těsnost popř. odvzdušnit hydraulický systém! Přezkoušet pracovní dráhu pístnice hydraulického válečku a zkontrolovat, zda se vrací zpět do výchozí pozice. Při výměně spojky vyměnit rovněž hydraulický centrální vypínací mechanismus (CSC). Přezkoušet středění motoru k převodové skříni. Opotřebovaná středicí pouzdra vyměnit! U vypínacích ložisek montovaných s vůlí nastavit vůli 2 3 mm. Souběžná vypínací ložiska jsou provozována s předpětím N. Ložiska s plastovým pouzdrem kombinovat pouze s kovovou vodicí objímkou. 28
28 LuK kurz spojkové techniky Konstrukce a funkce Spojková lamela pro těžká užitková vozidla Nýt obložení Tlačná pružina hlavního tlumiče Tlačná pružina hlavního tlumiče Tlačná pružina tlumiče Náboj Nýt segmentu Nosný plech Obložení Pružný segment Protilehlý kotouč Moment Verdrehmoment pootočení [Nm] [Nm] Tažná Zugseite strana Hauptdämpfer Hlavní tlumič Verdrehwinkel Úhel pootočení [ ] [ ] Vordämpfer Tlumič Schubseite Strana tlaku 29
29 LuK Kurz spojkové techniky Tažená spojka s talířovou pružinou pro nákladní vozidla Víko Talířová pružina Přítlačný kotouč Listová pružina Dutý upínací kolík Vypínací ložisko s montážní sadou Prstenec ocelového drátu Čep Kraft [N] Betriebspunkt Provozní bod Zdvih Druckplattenabhub přítlačného kotouče Přítlačná Anpresskraft síla Abhub [mm] Síla [N] Vypínací Ausrückkraft síla Zvednutí [Nm] Ausrückweg [mm] Dráha vypnutí [mm] 30
30 LuK Kurz spojkové techniky Nezávisle zapínaná traktorová spojka Skříň Přítlačná deska pohonu náprav Přítlačná deska náhonové hřídele Talířová pružina Spojková lamela hřídele pohonu náprav (s obložením ze slinutých materiálů a s tlumiči torzních kmitů) Spojková lamela náhonové hřídele (s organickým obložením tuhá) Páka pohonu náprav Páka náhonové hřídele Setrvačník Šroub s okem Lomená páka Stavěcí šroub Kontramatka Stavěcí matice Zajišťovací kolík Vinutá pružina Čep 31
31 Servisní tipy pro spojky LuK Níže uvedené příčiny poškození a opatření pro odstranění jsou pro účely hledání závad rozčleněny podle možných důvodů reklamací. Spojka nevypíná A Důvody Příčiny Odstranění závady Prohnutá tangenciální listová pružina Ohnutá páka/hroty talířové pružiny Prohnutý štít spojky Příliš velká boční házivost spojkové lamely Zkorodované obložení Spojková lamela zachycena na hřídeli převodovky Příliš silné obložení Obložení lepí Opotřebené tlumiče torzních kmitů Poškozená vodicí objímka Vadné vodicí ložisko Nedostatečná vypínací dráha spojkového ložiska Pád přítlačného kotouče Úder při montáži Neodborná montáž Nerespektovány středicí kolíky Neodborná montáž Přítlačný kotouč nebyl předepnut (OPEL) Vyměnit přítlačný kotouč Překontrolovat hnací trakt Vyměnit přítlačný kotouč Vyměnit přítlačný kotouč Lamela nebyla přezkoušena na boční házení (max. 0,5 mm) Lamelu srovnat nebo vyměnit Vozidlo nebylo dlouhou dobu provozováno Zkorodované díly odrezit (očistit třecí plochy) Vadný profil náboje lamely Odhrotovat lamelu nebo ji vyměnit Zkorodovaný náboj Zajistit volný chod náboje po hřídeli, Nevhodný mazací tuk namazat tukem bez pevných částic Náboj nebo hřídel převodovky mají poškozený profil Vyměnit lamelu/hřídel nebo obojí drážkování Namontována nesprávná lamela Použít správné díly Obložení je zaolejované nebo zamaštěné Lamelu vyměnit (těsnění) Lamela byla namontována opačně Lamelu namontovat ve správné poloze Spojkové ložisko drhne Chybná kombinace dílů Nenamazáno Opotřebení Chybně seřízené lanko nebo vypínací tyčka Vyměnit Použít správné díly Namazat Vyměnit Seřídit Překročena vypínací dráha Spojková lamela se pevně přisála na setrvačníku nebo na přítlačném kotouči Zavzdušněný hydraulický systém Poškozený seřizovací mechanismus Odvzdušnit Vyměnit spojkové lanko Zkontrolovat ohraničení vypínací dráhy Obložení mírně zdrsnit smirkovým papírem Spojka prokluzuje B Důvody Příčiny Odstranění závady Přehřátí přítlačného kotouče Prohnutý štít, páka nebo talířová pružina Opotřebené hroty talířové pružiny Opotřebené spojkové obložení Zamaštěné nebo zaolejované obložení Poškozené obložení na straně setrvačníku Rozměr hloubky setrvačníku není dle předpisu Poškozená vodicí objímka Tuhý chod spojkového lanka Tuhý chod vypínací hřídele Příliš velké tepelné zatížení Chybné díly Zlomená talířová pružina Zaolejováno Neodborná montáž Spojkové ložisko má příliš velké předpětí Spojkové ložisko nemá vůli Přirozené opotřebení Příliš dlouhý prokluz spojky Nízká přítlačná síla Únik oleje těsněním hřídele Příliš mnoho maziva na náboji Únik maziva ze spojkového ložiska Rýhy v třecí ploše setrvačníku Při opravě třecí plochy nebyla o stejný rozměr obrobena i dosedací plocha pro přítlačný kotouč Vůbec nebo nedostatečně namazáno Tuhý chod spojkového ložiska Nesprávná kombinace dílů Poškozené spojkové lanko Chybná poloha spojkového lanka Poškozené uložení Uložení nebylo namazáno Vyměnit celou spojku Vyměnit těsnění Respektovat montážní postup Upravit předpětí Vyměnit spojku Seřídit vůli Vyměnit celou spojku Vyměnit gufero Vyměnit spojku Opravit třecí plochu setrvačníku Opravit dosedací plochu Vyměnit setrvačník Vyměnit vodicí objímku Správně namazat Použít předepsané díly Vyměnit spojkové lanko Dbát na správnou polohu spojkového lanka Vyměnit pouzdra Namazat 32
32 Servisní tipy pro spojky LuK Spojka škube C Důvody Příčiny Odstranění závady Přítlačná deska je přizvedávána šikmo Zaolejované obložení Obložení zamaštěno Nevhodné obložení Prohnutá tangenciální listová pružina Deformované víko spojky Vadné těsnění hřídele Příliš namazaný náboj Únik maziva ze spojkového ložiska Namontována nesprávná lamela Vyměnit přítlačný kotouč Montovat podle předpisu Vyměnit gufero a lamelu Vyměnit lamelu Vyměnit spojkové ložisko Namontovat předepsanou lamelu Vlhké obložení Tuhý chod ovládání Zavzdušněný hydraulický systém Poškozená vodicí objímka Zavěšení motoru nebo převodovky Chybné seřízení motoru Obložení navlhlo Spojkové lanko Uložení Vodicí objímka Hlavní spojkový váleček nebo pracovní váleček spojky Nesprávná údržba Poškozený hlavní spojkový válec/prac. váleček spojky Vůbec nebo nedostatečně namazáno Vadné nebo poškozené zavěšení Karburátor, zapalování, vstřikování Při běžném provozu vozidla dojde k odpaření vlhkosti Zabezpečit správnou funkci vypínacího mechanismu Chybná kombinace s uložením Vyměnit vadné díly Odvzdušnit Vyměnit poškozené díly Vyměnit vodicí objímku, správně namazat Opravit nebo vyměnit Seřídit motor Spojka hlučí D Důvody Příčiny Odstranění závady Excentrické stopy na hrotech talířové pružiny Nevyváženost Nesprávná spojková lamela Zničený tlumič torzních kmitů Vyosení spojkového ložiska Nevhodný tlumič torzních kmitů pro dané vozidlo Namontována nesprávná lamela Upravit Vyměnit přítlačný kotouč nebo lamelu Namontovat správnou lamelu Použít předepsanou lamelu Závada spojkového ložiska Závada vodicího ložiska Opotřebovaný nebo prasklý tlumič torzních kmitů Nesprávně nastavená vůle Opotřebení nebo chybí Nesprávná technika jízdy jízda při nízkých otáčkách, zařazeném vyšším rychlostním stupni a na "plný plyn" Vyměnit/seřídit Vyměnit Vyměnit lamelu Tuhý chod ovládání spojky E Důvody Příčiny Odstranění závady Nevhodný přítlačný kotouč Opotřebená vodicí objímka Opotřebené uložení vypínací hřídele Poškozené spojkové lanko Příliš velká vypínací síla Zadřené spojkové ložisko Chybná kombinace dílů Nenamazaná objímka Nevhodně namazáno Opotřebená pouzdra Uložení nebylo namazáno Běžné opotřebení Chybná poloha spojkového lanka Namontovat správný přítlačný kotouč Vyměnit Správně kombinovat díly Namazat Použít mazací tuk bez pevných částic Vyměnit Namazat Vyměnit Uložit lanko do správné polohy 33
33 LuK - diagnóza závad spojek a servisní tipy Na co se nejdříve zeptáme zákazníka: Na chybnou funkci: Co nefunguje? Jak se závada projevuje? Jak dlouho? Na opotřebení: Ujeto km? První spojka? Mimořádné zatížení? Na obsluhu: Automobil zakoupen nový? Kdo řídí? Na provedené opravy: Byly již prováděny opravy motoru nebo převodovky? Spojka nevypíná Spojka prokluzuje 1. Jak lze poškození zjistit? 1. Jak lze poškození zjistit? RYCHLÝ TEST nastartovat motor, zařadit zpátečku, přezkoušet řazení všech rychlostních stupňů. Projevují se při řazení hluky z převodovky? RYCHLÝ TEST nastartovat motor, zatáhnout ruční brzdu, zařadit 4. rychlostní stupeň, přidat plyn a uvolnit spojku Je motor nadále v chodu? ZKUŠEBNÍ JÍZDA sešlápnout spojku při zařazeném 4./5. převodovém stupni, přidat plyn a spojku pomalu uvolňovat. Zvyšují se otáčky motoru? 2. Teorie: Co může být poškozeno? 2. Teorie: Co může být poškozeno? Přítlačná síla se nevrací. Přítlačný kotouč se nevrací, lamela zůstává neuvolněna! Vodicí ložisko je zaseklé. Snížený třecí koeficient třecích elementů, nedostatečné rozměry třecích elementů, snížená přítlačná síla 3. Co je nutné kontrolovat před demontáží? 3. Co je nutné kontrolovat před demontáží? OVLÁDACÍ MECHANISMUS pedálová mechanika, nastavení, spojkové lanko, vypínací páčka se protáčí na vypínací hřídeli, zlomená vypínací páčka, dráha spojkových válečků, spojkové válečky netěsné, vedení kapaliny, stav kapaliny, zavzdušnění systému, malý zdvih serva ovládání spojky HNACÍ ÚSTROJÍ Hardy-spojka, kloubové hřídele OVLÁDACÍ MECHANISMUS nastavení pedálové mechaniky, spojkové lanko, hlavní spojkový/vypínací váleček, vedení hydrauliky HNACÍ ÚSTROJÍ na vznik závady nemá vliv! 4. Co se zjistí po demontáži? 4. Co se zjistí po demontáži? SPOJKOVÁ LAMELA zkorodovaný náboj spojkové lamely, obložení přirezlé k třecí ploše, zlomené popř. roztržené obložení, boční házivost spojkové lamely, talířová deformace spojkové lamely, rozlomený držák obložení spojky, spojková lamela namontována nesprávnou stranou, vylomený tlumič torzních kmitů, poškozený profil náboje, špatný nebo žádný tuk PŘÍTLAČNÝ KOTOUČ zlomená přítlačná deska, deformované tangenciální listové pružiny, zlomené tangenciální listové pružiny, silně opotřebované jazýčky talířové pružiny, deformace víka, rozlomená talířová pružina, stopy obroušení na talířové pružině (nadměrný tlak) SETRVAČNÍK na vznik závady nemá vliv VYPÍNACÍ SYSTÉM vypínací ložisko, zadřené ložisko vypínací hřídele, vodicí objímka, zlomená popř. ohnutá vypínací páka ZVLÁŠTNÍ PŘÍPAD spojková lamela se dále otáčí i ve vypnutém stavu, příčinou je vstupní hřídel převodovky zaklesnutá do vodicího ložiska. DVOULAMELOVÁ SPOJKA šoupátko zasunuto až na doraz do setrvačníku? SPOJKA S VINUTÝMI PRUŽINAMI vylomení vačky nebo držáku TAŽENÁ DVOULAMELOVÁ SPOJKA chybně nastavené distanční díly SPOJKOVÁ LAMELA zaolejované, zamaštěné nebo spečené obložení, síla obložení. PŘÍTLAČNÝ KOTOUČ přehřátí přítlačného kotouče, velké rýhy na přítlačném kotouči, tloušťka přítlačného kotouče, talířová pružina SETRVAČNÍK povrch, hloubka setrvačníku VYPÍNACÍ SYSTÉM vypínací ložisko, vodicí objímka, vypínací páka, uložení 5. Co může být příčinou poškození? 5. Co může být příčinou poškození? TECHNICKÉ PŘÍČINY vadné díly: komponenty spojky? V oblasti ovládacího mechanismu? NEGATIVNÍ VLIVY HNACÍHO ÚSTROJÍ? motor, převodovka, součásti hnacího systému VNĚJŠÍ VLIVY běžné opotřebení, nesprávný styl jízdy, chybně provedená oprava TECHNICKÉ PŘÍČINY vadné díly: komponenty spojky? V oblasti ovládacího mechanismu? NEGATIVNÍ VLIVY HNACÍHO ÚSTROJÍ? motor, převodovka, součásti hnacího systému VNĚJŠÍ VLIVY běžné opotřebení, nesprávný styl jízdy, chybně provedená oprava 34
34 LuK - diagnóza závad spojek a servisní tipy Spojka škube Spojka hlučí Těžký chod ovládání spojky 1. Jak lze poškození zjistit? 1. Jak lze poškození zjistit? 1. Jak lze poškození zjistit? ZKUŠEBNÍ JÍZDA škubání (zvláště v určitých jízdních situacích, např. rozjezd do kopce)? RYCHLÝ TEST lokalizovat vedlejší zvuky popř.hluky, zařadit a znovu vyřadit, pochází zvuky z oblasti spojky? ZKUŠEBNÍ JÍZDA Zvuky trvají? RYCHLÝ TEST lze těžko ovládat pedál spojky? 2. Teorie: Co může být poškozeno? 2. Teorie: Co může být poškozeno? 2. Teorie: Co může být poškozeno? Nerovnoměrný otočný pohyb klikové nebo předlohové hřídele, nerovnoměrné koeficienty tření třecích elementů, přítlačná plocha dosedá nerovnoměrně popř.šikmo, přítlačná síla nerovnoměrně vzrůstá, spojková lamela je zachycena na vstupní hřídeli převodovky Tření rotujících součástek, součástky uvolněny Tření v oblasti ovládání, tření v oblasti vypínacího systému 3. Co je nutné kontrolovat před demontáží? 3. Co je nutné kontrolovat před demontáží? 3. Co je nutné kontrolovat před demontáží? OVLÁDACÍ MECHANISMUS pedálová mechanika, spojkové lanko, nastavení, vypínací hřídel, hlavní spojkový a vypínací válec spojky, vedení hydrauliky HNACÍ ÚSTROJÍ MOTOR řídicí jednotka motoru, zavěšení motoru, uložení motoru PŘEVODOVKA zavěšení a uložení převodovky POHON hnací hřídele, Hardy spojka ZADNÍ NÁPRAVA silentbloky OVLÁDACÍ MECHANISMUS pedálová mechanika, spojkové lanko, vypínací hřídel, spojkové válečky, vedení kapaliny HNACÍ ÚSTROJÍ na vznik závady nemá vliv! MOTOR nastavení motoru OVLÁDACÍ MECHANISMUS pedálová mechanika, spojkové lanko, vypínací hřídel, spojkové válečky, vedení kapaliny, pneumatický posilovač HNACÍ ÚSTROJÍ na vznik závady nemá vliv! 4. Co se zjistí po demontáži? 4. Co se zjistí po demontáži? 4. Co se zjistí po demontáži? SPOJKOVÁ LAMELA zaolejované popř. zamaštěné obložení, vizuálně patrné poškození, rez v profilu náboje, špatný nebo žádný tuk PŘÍTLAČNÝ KOTOUČ poškození tangenciálních listových pružin, deformace popř. prohnutí jazýčků talířové pružiny, deformace víka přítlačného kotouče DVOULAMELOVÁ SPOJKA šoupátko zasunuto až na doraz do setrvačníku? SETRVAČNÍK poškozená plocha setrvačníku VYPÍNACÍ SYSTÉM vypínací ložisko, ložisko vypínací hřídele, vodící objímka SPOJKOVÁ LAMELA stopy opotřebení náboje spojkové lamely, stopy opotřebení u tlumičů torzních kmitů, poškozený krycí plech tlumičů torzních kmitů, vylomená pružina tlumiče torzních kmitů, poškozený popř. opotřebovaný náboj spojkové lamely PŘÍTLAČNÝ KOTOUČ opotřebení jazýčků talířové pružiny, stopy obroušení uvnitř na talířové pružině (nadměrný tlak) SPOJKA S VINUTÝMI PRUŽINAMI vylomení vačky nebo držáku VODICÍ LOŽISKO hluk SETRVAČNÍK třecí plocha VYPÍNACÍ SYSTÉM kuličkové ložisko vypínacího ložiska, ložisko vypínací hřídele, vodicí objímka, vypínací vidlice SPOJKOVÁ LAMELA na vznik závady nemá vliv! PŘÍTLAČNÝ KOTOUČ na vznik závady nemá vliv! SETRVAČNÍK na vznik závady nemá vliv! VYPÍNACÍ SYSTÉM chybné vypínací ložisko, chybné nebo žádné mazivo, vypínací hřídel, poškozeno ložisko vypínací hřídele, vodicí objímka, zlomená nebo ohnutá vypínací vidlice 5. Co může být příčinou poškození? 5. Co může být příčinou poškození? 5. Co může být příčinou poškození? TECHNICKÉ PŘÍČINY vadné díly: komponenty spojky? V oblasti ovládacího mechanismu? NEGATIVNÍ VLIVY HNACÍHO ÚSTROJÍ? motor, převodovka, součásti hnacího systému VNĚJŠÍ VLIVY běžné opotřebení, nesprávný styl jízdy, chybně provedená oprava TECHNICKÉ PŘÍČINY vadné díly: komponenty spojky? V oblasti ovládacího mechanismu? NEGATIVNÍ VLIVY HNACÍHO ÚSTROJÍ? motor, převodovka, součásti hnacího systému VNĚJŠÍ VLIVY běžné opotřebení, nesprávný styl jízdy, chybně provedená oprava TECHNICKÉ PŘÍČINY vadné díly: komponenty spojky? V oblasti ovládacího mechanismu? NEGATIVNÍ VLIVY HNACÍHO ÚSTROJÍ? motor, převodovka, součásti hnacího systému VNĚJŠÍ VLIVY běžné opotřebení, nesprávný styl jízdy, chybně provedená oprava 35
35 Telefon: +49 (0) * Telefax: +49 (0) *4,6 ct/min. aus dem dt. Festnetz, für Anrufe aus Mobilfunknetzen können abweichende Preise gelten /1.0/ /OD-D
