1 Mycí technika Pokyny k instalaci ASR PERMANENT CLEAN VÝSTUP NEČISTOT Servisní manuál CS Pouze pro stroje AUP řady AMX Od sériového čísla Revize softwaru April 2015

2 CS ASR Servisní manuál Vydavatel HOBART GmbH Robert-Bosch-Str Offenburg Telefon +49(0) Fax +49(0) Internet: Vyloučení ručení za výrobek Instalace a opravy, které nebudou provedeny autorizovanými odborníky nebo při kterých se nepoužívají originální náhradní díly, a veškeré technické změny, které nejsou schváleny výrobcem, vedou k zániku záruky a ručení za výrobek ze strany výrobce. Společnost HOBART si vyhrazuje právo provádět bez ohlášení změny nebo vylepšení na všech výrobcích. Podrobné informace obdržíte u Vašeho odborného prodejce nebo na: SERVISNÍ LINKA Tel Internet: info@hobart.de (platí v SRN) HOBART GmbH, Offenburg BA CS / HOBART

3 Servisní manuál ASR CS Revize: Září 2014: - Nová v programu InDesign Březen 2015: - Změna čísla výrobku kapitola 6, pol. 9 - Kapitola 9.1 Vyměněna ilustrace HOBART BA CS /

4 CS ASR Servisní manuál Obsah Strana Kapitola Obsah 5 1. Upozornění k dokumentaci Použití Struktura dokumentace Konvence zobrazení 6 2. Bezpečnostní pokyny a předpisy Bezpečnostní a výstražná upozornění Základní bezpečnostní pokyny VDE měření po nové instalaci/opravě Kvalifikace personálu Specifická nebezpečí Věcné škody 9 3. Všeobecné pokyny Prověření místních podmínek před instalací Plán umístění na příkladu AUP s montáží vpravo Přehled zařízení ASR na příkladu AUP s montáží vpravo Kontrola kompletnosti montážní sady Odstranit přepravní potrubní spojení (obtok) (přístup zezadu) AUP: ASR na pravé straně AUP: ASR na levé straně AUPL: ASR na pravé straně AUPL: ASR na levé straně AUPT: ASR na pravé straně AUPT: ASR na levé straně 4 BA CS / HOBART

5 Servisní manuál ASR Upozornění k dokumentaci CS 1. Upozornění k dokumentaci 1.1. Použití Tento dokument obsahuje důležité informace ohledně opravných postupů a chybových hlášení, které může využít servisní technik v případě potřeby Struktura dokumentace Platnými podklady jsou všechny návody, které popisují instalaci, obsluhu, údržbu a opravy zařízení, a další návody k veškerému použitému příslušenství. Pro obsluhu: Comic Card (stručný návod) Návod k obsluze Pro odborného řemeslníka: Pokyny k instalaci Servisní manuál Seznam pro vyhledávání chyb Schéma zapojení Katalog náhradních dílů 1.3. Konvence zobrazení Symbol Význam Výstraha před nebezpečím uklouznutí Výstraha před nebezpečným místem Užitečné doplňující informace a tipy Před otevřením stroj vytáhněte síťovou zástrčku Používejte ochranné brýle Používejte bezpečnostní přilbu Používejte ochranné pracovní rukavice Některé příklad použití PSA: Vrtání, broušení, řezání Práce na dávkovací technice/chemie Práce s prostředky na odstraňování vodního kamene Instalace/demontáž, oprava stroje Použité symboly Zobrazení v textu Symbol Význam Výstraha před nebezpečným elektrickým napětím Výstraha před nebezpečím výbuchu Výstraha před nebezpečím skřípnutí nebo nárazu Zobrazení UPOZORNĚNÍ Význam Důležité upozornění ohledně provozu stroje, nejde o výstražný pokyn Krok činnosti Výsledek Přehled 1. úrovně Přehled 2. úrovně Výstraha před nebezpečnými látkami Výstraha před poraněním rukou HOBART BA CS /

6 CS ASR Servisní manuál Bezpečnostní pokyny a předpisy 2. Bezpečnostní pokyny a předpisy 2.2. Základní bezpečnostní pokyny 2.1. Bezpečnostní a výstražná upozornění Při obsluze stroje respektujte všeobecné bezpečnostní pokyny a výstražná upozornění, která jsou uvedena u každé činnosti Stupně nebezpečí Stupeň nebezpečí je součástí bezpečnostního pokynu a je označen signálním slovem. Možné důsledky se rozlišují výběrem signálního slova Bezpečnost výrobku Stroj odpovídá aktuálnímu stavu techniky a splňuje uznávaná bezpečnostní pravidla. Přesto však mohou vznikat nebezpečí. Provozujte stroj pouze v bezvadném stavu a za dodržení návodu k provozu. Jakékoliv přestavby nebo změny výrobku smí provádět pouze autorizované osoby společnosti HOBART. Nastavení parametrů je chráněno heslem. GEFAHR WARNUNG VORSICHT ACHTUNG bezprostřední nebezpečí: vede k těžkým zraněním nebo smrti může jít o nebezpečnou situaci: může vést k těžkým zraněním nebo smrti může jít o nebezpečnou situaci: může vést k lehkým zraněním může jít o škodlivou situaci: může vést k poškození výrobku nebo jiných předmětů Pět bezpečnostních pravidel Struktura výstražných upozornění Výstražná upozornění jsou zobrazena v podobě výstražného znamení a signálního slova s použitím příslušných bezpečnostních barev. POZOR Druh a zdroj nebezpečí Vysvětlení druhu a zdroje nebezpečí Opatření k odvrácení nebezpečí popř. další opatření k odvrácení nebezpečí Před prací na strojích je třeba aplikovat těchto pět bezpečnostních pravidel v níže uvedeném pořadí. Po skončení prací jsou v opačném pořadí opět odstraněna VDE měření po nové instalaci/opravě Po nové instalaci či po opravě doporučujeme měření dle DIN VDE 701/702. Viz také servisní manuál BGVA3. Kontrola všech platných ustanovení DIN VDE se provádí ve třech krocích. Prohlídka: např. vizuální kontrola připojení svorek, kontaktů, kontaktů PE, příp. přiskřípnutých kabelů Zkouška: např. test vytažení zástrčných kontaktů na topném tělese příp. obnova, Měření: např. Nepřetržité propojení systému ochranného vodiče (Low Ω) Odpor cívek RS,IK (pouze provádět, pokud neexistuje pojistka FI, aktivuje se!) Dotykové napětí UB (u FI/RCD) Měření diferenčního proudu 6 BA CS / HOBART

7 Servisní manuál ASR Bezpečnostní pokyny a předpisy CS 2.4. Kvalifikace personálu Dodržujte předpisy bezpečnosti práce. Před použitím si pečlivě přečtěte návod k provozu. Servisní manuál si pečlivě přečtěte před prací na stroji. Činnost Skupina uživatelů Kvalifikace/vzdělání Instalace Odborný personál Autorizovaný elektrikář (odborný elektrikář nebo osoby se srovnatelným vzděláním) Učni pouze pod odpovídajícím odborným dohledem a kontrolou Uvedení do provozu Odborný personál Autorizovaný elektrikář (odborný elektrikář nebo osoby se srovnatelným vzděláním) Práce na elektrickém zařízení Učni Odborný personál pouze pod odpovídajícím odborným dohledem a kontrolou Odborný elektrikář Obsluha Neodborníci Zaškolení provozovatelem s pomocí návodu k provozu, poučení o nebezpečích Osoby s postižením Děti od 14 let Děti do 13 let Zaškolení provozovatelem s pomocí návodu k provozu, poučení o nebezpečích Zaškolení provozovatelem s pomocí návodu k provozu, poučení o nebezpečích, pouze pod dohledem není povoleno Údržba, opravy Odborný personál Servis společnosti Hobart nebo servisní technici vyškolení společností Hobart Učni pouze pod odpovídajícím odborným dohledem a kontrolou HOBART BA CS /

8 CS ASR Servisní manuál Bezpečnostní pokyny a předpisy 2.5. Specifická nebezpečí Vyvarujte se nebezpečí zhmoždění nebo nárazu pro části těla: Při skladování, zvedání nebo přepravě dodržujte pokyny na obalu. Vyvarujte se nebezpečí výbuchu: Neinstalujte stroj na místě s nebezpečím výbuchu. Vyvarujte se zásahu elektrickým proudem: Nenechávejte téct vodu přes vodivé součásti. Dbejte nato, aby byl stroj skladován odborně. Dbejte na to, aby stroj při plnění nepřetekl. Nechejte stroj připojit k elektrické síti pouze odborným personálem. Přídavné dávkovací nádoby nechejte namontovat pouze odborným personálem. Vyvarujte se nebezpečí požáru: Nenechávejte téct vodu přes vodivé součásti. Dbejte nato, aby byl stroj skladován odborně. Dbejte na to, aby stroj při plnění nepřetekl. Nechejte stroj připojit k elektrické síti pouze odborným personálem. Veškeré úpravy na stroji nechejte provádět pouze odborným personálem. Vyvarujte se poleptání, zvýšení citlivosti povrchu pokožky, intoxikace: Při zacházení s chemickými prostředky noste ochranné pomůcky (rukavice, ochranné brýle, ochranný oděv). Používejte pouze vhodné chemické prostředky. Dodržujte údaje výrobce. Senzoriku chemických látek nechejte nastavit pouze autorizovanými vyškolenými servisními techniky. Během provozu neotevírejte dveře, vyčkejte ukončení programu. Před čištěním odpojte stroj od elektrické sítě. Pokud se při čištění dotýkáte částí, na kterých se nachází louh, noste ochranné pomůcky (rukavice, ochranné brýle, ochranný oděv). Pokud se při čištění dotýkáte částí, na kterých se nachází louh, noste ochranné pomůcky (rukavice, ochranné brýle, ochranný oděv). Vyvarujte se nebezpečí uklouznutí Na podlaze před strojem se může objevit vlhkost. Použijte odpovídající podlahovou krytinu, která v případě vlhkosti zaručuje, že nehrozí nebezpečí uklouznutí. Zbytky na mytých předmětech, nebyla dodržena hygiena. Hygienické předpisy se musejí dodržovat, příp. prokázat podle národních ustanovení Další nebezpečí Případná nebezpečí spojená s používanými provozními prostředky naleznete v přiložených bezpečnostních listech. Pracoviště se musejí náležitě označit Věcné škody Vyvarujte se škod způsobených mrazem Teploty pod 0 C během přepravy/skladování vedou k omezení funkcí. Před instalací uskladněte stroj na 24 hodin při pokojové teplotě (min. 15 C). Vyvarujte se poškození vodou Neprovozujte stroj bez dohledu. Vyvarujte se ohrožení životního prostředí Zlikvidujte stroj ekologicky a odborně. Vyvarujte se popálení, opaření (ruky) Během provozu neotevírejte dveře, vyčkejte ukončení programu. Před čištěním odpojte stroj od elektrické sítě. 8 BA CS / HOBART

9 Servisní manuál ASR Všeobecné pokyny CS 3. Všeobecné pokyny Požadované speciální nástroje / pomůcky: Silikonový sprej: Sekundové lepidlo: Držák pláště: (pro stolní montáž, když je uvolněn segment ASR) ASR je standardem u průmyslových myček Premax generace AMX V zásadě je systém ASR určen pouze pro stroje AUP (generace AMX-14-01) od sériového čísla Následující verze AUP jsou vybaveny systémem ASR (jako instalační sada): AUP ASR s montáží vpravo AUP ASR s montáží vlevo AUPL ASR s montáží vpravo AUPL ASR s montáží vlevo AUPT ASR s montáží vpravo AUPT ASR s montáží vlevo Výjimka AUP a AUPL s Hoodlift pouze k montáži vlevo Instalační sada (která pokrývá všechny verze) má číslo dílu a je při odeslání přiložena jako dodatek. Pro jednotlivé varianty musí být různé trubky HT trubka DN40 / HT trubka DN50 přiříznuty a zbaveny otřepu, a rovněž musí být namontována různá hadicová kolena viz následující strany (použít silikonový sprej). V závislosti na verzi může zbýt materiál (ten je možné na místě zlikvidovat). HOBART BA CS /

10 CS ASR Servisní manuál Prověření místních podmínek před instalací 4. Prověření místních podmínek před instalací Je pro ASR box k dispozici dostatečný stavební prostor? Viz. plán umístění vpravo. To jen nutné předem dohodnout s dodavatelem. Při úpravě musí stroj ještě stát volně v prostoru. Je nutno zajistit dostatek volného místa pro montáž vzadu. Servisní technik na místě zkontrolujte skutečný směr otáčení: zleva/doprava nebo zprava/doleva. Dle možnosti vždy přimontujte ASR Box na stranu nečistot (vstupní stranu) stroje. Pokud to situace v místě montáže neumožní, je nutné ASR box přimontovat na druhou stranu. 10 BA CS / HOBART

11 Servisní manuál ASR Plán umístění na příkladu AUP s montáží vpravo CS 5. Plán umístění na příkladu AUP s montáží vpravo * * 1510* * 6 200*/** HOBART BA CS /

12 CS ASR Servisní manuál Přehled zařízení ASR na příkladu AUP s montáží vpravo 6. Přehled zařízení ASR na příkladu AUP s montáží vpravo Příklad: montáž ASR vpravo ➀ ASR filtr s aretací ➁ ASR síto v nádrži (bez děrování) ➂ ASR síto v nádrži zavzdušnění ➃ Vodní hadice ➄ ASR čerpadlo M ➅ ASR nádrže ➆ ASR zásuvka na síto se sledováním síta S15 ➇ Spínač plováku přetečení S16 ➈ ASR odváděcí čerpadlo M ➉ Odpadní hadice Stroj s ASR má 2 odpadní hadice Čerpadla M9, M10 jsou již předmontována 12 BA CS / HOBART

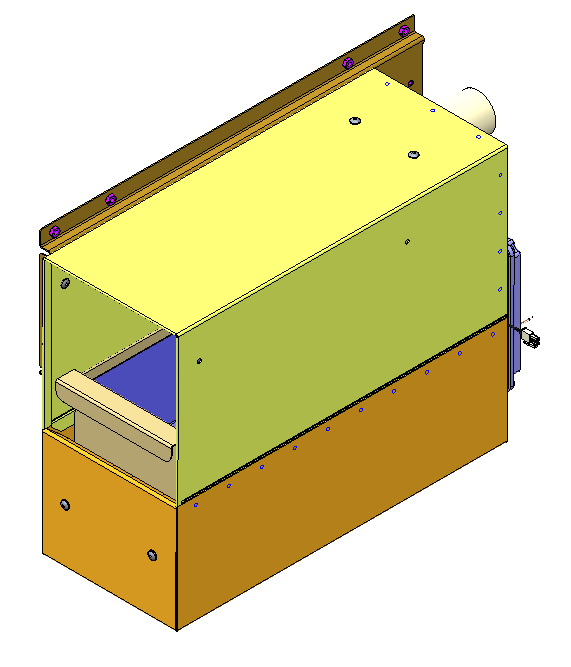

13 Servisní manuál ASR Kontrola kompletnosti montážní sady CS 7. Kontrola kompletnosti montážní sady Následující díly musí být v montážní sadě Poloha Množství Číslo dílu Označení BGRP (Assembly)/ET (Part) Jímka na nečistoty ASR kompletní Assembly ASR adaptér deska s maticí Assembly Šroub s polokulatou hlavou příruba M5x12 Part ASR koleno Part Hadice ASR jímka na nečistoty Part Trubka odpadu ASE Part Trubka ASR Part Svorka drátěné hadice Part Svorka drátěné hadice Part Koncovka dvojité hadice Part Zakrytí hadice Part Šroub s polokulatou hlavou příruba M6x16 Part Svorka drátěné hadice Part Zakrytí hadice Part Distanční pruh ASR Part HOBART BA CS /

14 CS ASR Servisní manuál Odstranit přepravní potrubní spojení (obtok) (přístup zezadu) 8. Odstranit přepravní potrubní spojení (obtok) (přístup zezadu) Za účelem kontroly komponentů je v závodě vložen obtok, který spojuje čerpadlo ASR M9 ➄ přímo s odtokovým čerpadlem M10 ➈ ASR boxu. Obtok (spojovací nástavec) již není potřeba. Odstraňte spojovací nástavec otevřením hadicových spon. Spojovací nástavec odpadne (zlikvidujte). 14 BA CS / HOBART

15 Servisní manuál ASR CS 9. Příklad montáže vpravo Odmontujte boční kryt na straně, kam bude přimontován ASR. Pomocí přiložených šroubů s polokulatou hlavou přišroubujte ASR box přírubou (M5x12 poz. 3) na plech adaptéru. Přitom je vždy nutné dbát nato, na které straně stroje má být ASR box zavěšen. Následně upevněte distanční pruh (poz. 15). Plech adaptéru musí při montáži lícovat s ASR boxem (poz. 1) (na poz. 3). Příklad montáže vpravo Montáž boxu (poz. 2) Box se přišroubujte s plechem adaptéru do bočních otvorů na přepážku, které jsou určeny také k upevňování na stole. Přitom musíte použít při pohledu zepředu druhou a poslední svařovanou matici. HOBART BA CS /

16 CS ASR Servisní manuál 9.1. AUP: ASR na pravé straně Požadovaná délka potrubí /Přiříznutí délky potrubí Potrubí HT DN 40 (poz. 6) 1 x 480 mm 1 x 80 mm Potrubí HT DN 50 (poz. 7) 1 x 200 mm 1 x 310 mm 16 BA CS / HOBART

17 ASR Servisní manuál 1. P řimontujte hadicové koleno (poz. 5) k boxu (s poz. 8). 2. Přimontujte potrubí HT DN 40 (480 mm) (poz. 6) k poz Zvedněte hadicové koleno k M9 ➄. 4. Namontujte 3x potrubí HT DN50 (poz. 7) 3x koleno (poz. 4) (svorky poz. 9). 5. Podrobný pohled 6. V ylomte perforaci na vyznačených místech a opatřete ochranou hran (poz. 11 / 14). 7. Namontujte boční plech 8. Vnější pohled. 9. Veďte kabel s konektorem X16B přes vylomené místo HOBART BA CS / CS

18 CS ASR Servisní manuál 10. X16B z boxu ASR 11. Zasuňte zásuvku se sítkem 12. Namontujte odtokovou hadici ➄ na adaptér sifonu (poz. 10) pomocí spony (poz. 13). Následně zafixujte odtokovou hadici tak, aby neležela na podlaze 13. Zapněte stroj/režim plnění/zkouška utěsnění 14. K testování odeberte zásuvku se sítkem/objeví se chybové hlášení 054 Zásuvka se sítkem není správně vložena. 15. Záměrně přeplňte box ASR vodou, abyste zjistili, zda sepne odtokové čerpadlo ASR M10 ➈ (s dobou doběhu). Chybové hlášení Box ASR pro montáž na stůl uvolněte a podržte (použijte držáky opláštění jako podpěry) Šrouby opatřete sadou těsnění. Upevněte stůl a ASR Box. 17. Nastavte stroj do polohy. 18 BA CS / HOBART

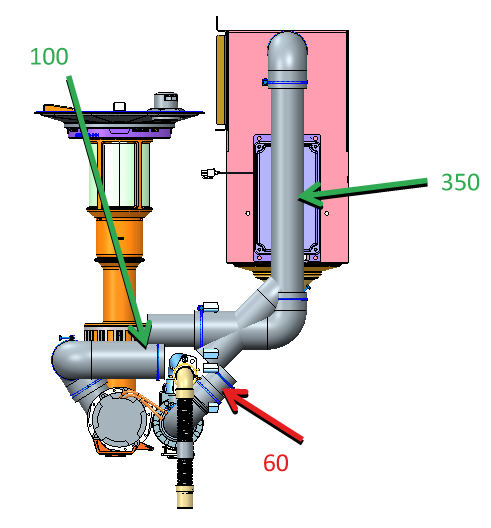

19 Servisní manuál ASR CS 9.2. AUP: ASR na levé straně Požadovaná délka potrubí /Přiříznutí délky potrubí Potrubí HT DN 40 (poz. 6) Potrubí HT DN 50 (poz. 7) 1 x 60 mm 1 x 100 mm 1 x 350 mm HOBART BA CS /

20 CS ASR Servisní manuál 1. Prodlužte hadicové koleno a ze spodu přimontujte ASR Box k boxu poz. 6 a poz Hadice na boxu 3. Již namontované hadicové koleno otočte 4. Namontujte 2x potrubí HT DN50 (poz. 7) 2x koleno (poz. 4) (svorky poz. 9) 5. Vylomte perforaci a opatřete ochranou hran (poz. 11 / 14) 6. Veďte kabel s konektorem X16B přes vylomené místo 7. Spojte konektory X16 A ze stroje. X16B z boxu ASR. 8. Vložte zásuvku se sítkem. 9. Namontujte odtokovou hadici ➄ na adaptér sifonu (poz. 10) pomocí spony (poz. 13). Následně zafixujte odtokovou hadici tak, aby neležela na podlaze 10. Zapněte stroj/režim plnění/zkouška utěsnění 20 BA CS / HOBART

21 Servisní manuál ASR CS 11. K testování odeberte zásuvku se sítkem/objeví se chybové hlášení 054 Zásuvka se sítkem není správně vložena. 12. Záměrně přeplňte box ASR vodou, abyste zjistili, zda sepne odtokové čerpadlo ASR M10 ➈ (s dobou doběhu) Chybové hlášení Box ASR pro montáž na stůl uvolněte a podržte (použijte držáky opláštění jako podpěry) Šrouby opatřete sadou těsnění. Upevněte stůl a ASR Box. 14. Nastavte stroj do polohy AUPL: ASR na pravé straně Požadovaná délka potrubí /Přiříznutí délky potrubí Potrubí HT DN 40 (poz. 6) 1 x 570 mm 2 x 80 mm Potrubí HT DN 50 (poz. 7) 1 x 350 mm HOBART BA CS /

22 CS ASR Servisní manuál 1. Přimontujte hadicové koleno (poz. 5) k boxu (s poz. 8). 2. Přimontujte potrubí HT DN 40 (570 mm) (poz. 6) k poz Zvedněte hadicové koleno k M9 ➄. 4. Namontujte 3x potrubí HT DN50 (poz. 7) 3x koleno (poz. 4) (svorky poz. 9) 5. Podrobný pohled 6. Vylomte perforaci na vyznačených místech a opatřete ochranou hran (poz. 11 / 14) 7. Pohled z boku Namontujte boční plech. 8. Veďte kabel s konektorem X16B přes vylomené místo. 9. Spojte konektory X16 A ze stroje. 10. X16B z boxu ASR. 11. Zasuňte zásuvku se sítkem 12. Namontujte odtokovou hadici ➄ na adaptér sifonu (poz. 10) pomocí spony (poz. 13). Následně zafixujte 22 BA CS / HOBART

23 Servisní manuál ASR CS odtokovou hadici tak, aby neležela na podlaze 13. Zapněte stroj/režim plnění/zkouška utěsnění 14. K testování odeberte zásuvku se sítkem/objeví se chybové hlášení 054 Zásuvka se sítkem není správně vložena. 15. Záměrně přeplňte box ASR vodou, abyste zjistili, zda sepne odtokové čerpadlo ASR M10 ➈ (s dobou doběhu) Chybové hlášení Box ASR pro montáž na stůl uvolněte a podržte (použijte držáky opláštění jako podpěry) Šrouby opatřete sadou těsnění. Upevněte stůl a ASR Box. HOBART BA CS /

24 CS ASR Servisní manuál 9.4. AUPL: ASR na levé straně Požadovaná délka potrubí /Přiříznutí délky potrubí Potrubí HT DN 40 (poz. 6) 1 x 60 mm 1 x 150mm Potrubí HT DN 50 (poz. 7) 1 x 350mm 24 BA CS / HOBART

25 ASR Servisní manuál 1. Prodlužte hadicové koleno a ze spodu přimontujte ASR Box k boxu poz. 5 a poz Hadice na boxu. 3. Již namontované hadicové koleno otočte. 4. N amontujte 2x potrubí HT DN50 (poz. 7) 2x koleno (poz. 4) (svorky poz. 9). 5. Vylomte perforaci a opatřete ochranou hran (poz. 11 / 14). 6. Veďte kabel s konektorem X16B přes vylomené místo. 7. S pojte konektory X16 A ze stroje. X16B z boxu ASR. 8. Vložte zásuvku se sítkem. 9. Namontujte odtokovou hadici ➄ na adaptér sifonu (poz. 10) pomocí spony (poz. 13). Následně zafixujte odtokovou hadici tak, aby neležela na podlaze). 10. Zapněte stroj/režim plnění/zkouška utěsnění HOBART BA CS / CS

26 CS ASR Servisní manuál 11. K testování odeberte zásuvku se sítkem/objeví se chybové hlášení 054 Zásuvka se sítkem není správně vložena. 12. Záměrně přeplňte box ASR vodou, abyste zjistili, zda sepne odtokové čerpadlo ASR M10 ➈ (s dobou doběhu) (Chybové hlášení 055). 13. Box ASR pro montáž na stůl uvolněte a podržte (použijte držáky opláštění jako podpěry) Šrouby opatřete sadou těsnění. Upevněte stůl a ASR Box. 14. Nastavte stroj do polohy. 26 BA CS / HOBART

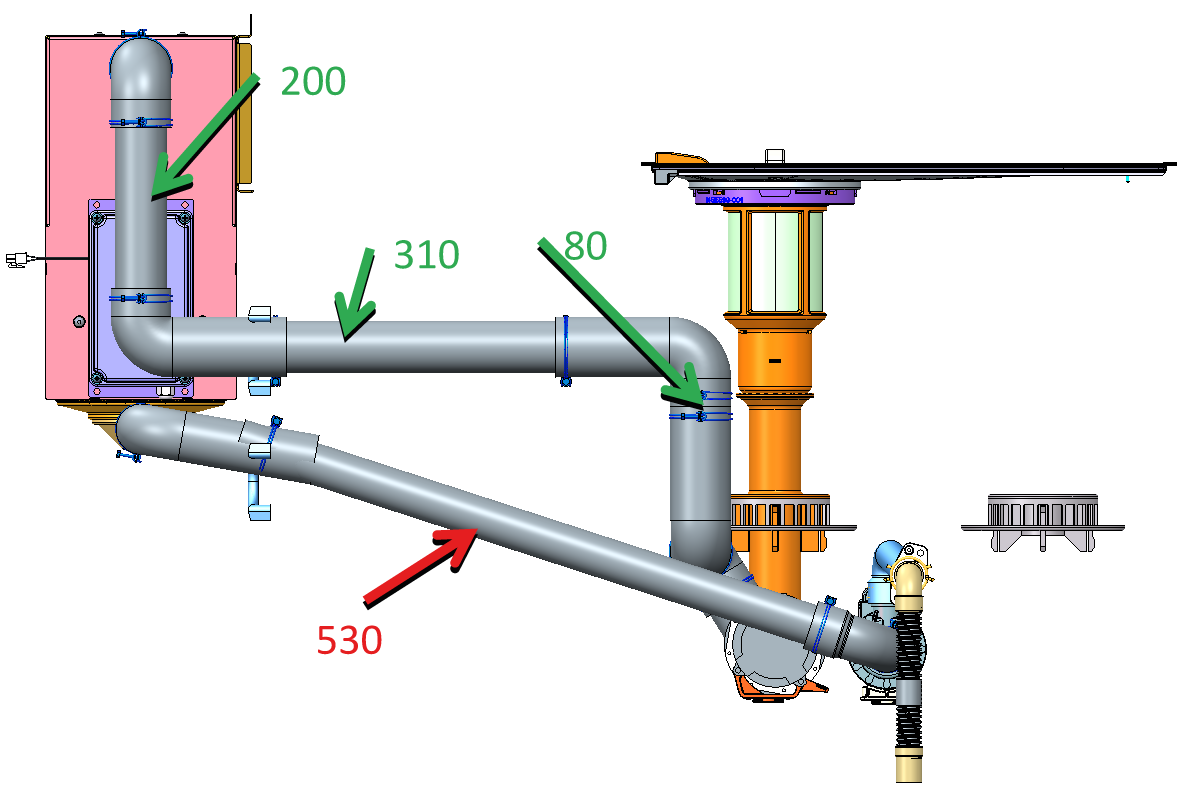

27 Servisní manuál ASR CS 9.5. AUPT: ASR na pravé straně Požadovaná délka potrubí /Přiříznutí délky potrubí Potrubí HT DN 40 (poz. 6) 1 x 530 mm 1 x 80 mm Potrubí HT DN 50 (poz. 7) 1 x 200 mm 1 x 310 mm HOBART BA CS /

28 CS ASR Servisní manuál 1. Přimontujte hadicové koleno (poz. 5) k boxu (s poz. 8) 2. Přimontujte potrubí HT DN 40 (530 mm) (poz. 6) k poz Zvedněte hadicové koleno k M9 ➄. 4. Namontujte 3x potrubí HT DN50 (poz. 7) 3x koleno (poz. 4). 5. Podrobný pohled 6. Vylomte perforaci a opatřete ochranou hran (poz. 11 / 14). 7. Namontujte boční plech 8. Vnější pohled. 9. Veďte kabel s konektorem X16B přes vylomené místo. 10. Spojte konektory X16 A ze stroje. X16B z boxu ASR. 11. Zasuňte zásuvku se sítkem 12. Namontujte odtokovou hadici ➄ na adaptér sifonu (poz. 10) pomocí spony (poz. 13). Následně zafixujte odtokovou hadici tak, aby neležela na podlaze 13. Zapněte stroj/režim plnění/zkouška utěsnění 28 BA CS / HOBART

29 Servisní manuál ASR CS 14. K testování odeberte zásuvku se sítkem/objeví se chybové hlášení 054 Zásuvka se sítkem není správně vložena. 15. Záměrně přeplňte box ASR vodou, abyste zjistili, zda sepne odtokové čerpadlo ASR M10 ➈ (s dobou doběhu) (Chybové hlášení 055). 16. Box ASR pro montáž na stůl uvolněte a podržte (použijte držáky opláštění jako podpěry) Šrouby opatřete sadou těsnění. Upevněte stůl a ASR Box. HOBART BA CS /

30 CS ASR Servisní manuál 9.6. AUPT: ASR na levé straně Požadovaná délka potrubí /Přiříznutí délky potrubí Potrubí HT DN 40 (poz. 6) Potrubí HT DN 50 (poz. 7) 1 x 610 mm 1 x 350 mm 1 x 690 mm 30 BA CS / HOBART

31 Servisní manuál ASR CS 1. Prodlužte hadicové koleno a ze spodu přimontujte ASR Box k boxu poz. 5 a poz Hadice na boxu. 3. Již namontované hadicové koleno otočte. 4. Namontujte 2x potrubí HT DN50 (poz. 7) 2x koleno (poz. 4). 5. Vylomte perforaci a opatřete ochranou hran (poz. 11 / 14). 6. Namontujte boční plech 7. Veďte kabel s konektorem X16B přes vylomené místo. 8. Spojte konektory X16 A ze stroje. s X16B z boxu ASR. 9. Vložte zásuvku se sítkem. 10. Namontujte odtokovou hadici ➄ na adaptér sifonu (poz. 10) pomocí spony (poz. 13). Následně zafixujte odtokovou hadici tak, aby neležela na podlaze 11. Zapněte stroj/režim plnění 12. K testování odeberte zásuvku se sítkem/objeví se chybové hlášení 054 Zásuvka se sítkem není správně vložena. 13. Vědomě přeplňte box ASR, abyste zjistili, zda sepne odtokové čerpadlo ASR (s dobou doběhu). Chybové hlášení 055: Box ASR pro montáž na stůl uvolněte a podržte (použijte držáky opláštění jako podpěry), šrouby opatřete sadou těsnění. Upevněte stůl a ASR Box. HOBART BA CS /
