Název materiálu: Elektromagnetické jevy 3

Rozměr: px
Začít zobrazení ze stránky:

Download "Název materiálu: Elektromagnetické jevy 3"

Transkript

1 Název materiálu: Elektromagnetické jevy 3 Jméno autora: Mgr. Magda Zemánková Materiál byl vytvořen v období: 2. pololetí šk. roku 2010/2011 Materiál je určen pro ročník: 9. Vzdělávací oblast: Fyzika Vzdělávací obor: Elektřina a magnetismus Tematický okruh: Elektromagnetické jevy Metodický list: Spustit v aplikaci MS Office PowerPoint. Prezentaci je vhodné doplnit výkladem.

2 Elektromagnetické jevy 3 Elektromotor

3 Působení magnetického pole na cívku s proudem cívka s proudem (elektromagnet) působí na magnetku zákon akce a reakce: magnet také působí na cívku s proudem Jak zní 3. Newtonův zákon (tzv. Zákon akce a reakce)? ověření: zavěsíme lehkou cívku k silnému magnetu, pustíme proud do cívky, cívka se jižním pólem natočí k severnímu pólu magnetu viz obrázek učebnice str. 21/ 1.12

4 Fáze pokusu A. po sepnutí spínače se z cívky stává magnet a točí se svým jižním pólem k severnímu pólu trvalého magnetu B. v této poloze zůstává cívka po celou dobu průchodu proudu C. pokud dojde ke změně směru proudu procházejícího cívkou, mění se póly cívky a ta se točí svým novým jižním pólem opět k severnímu pólu magnetu D. cívka se zafixuje v této poloze opět na celou dobu průchodu proudu

5 Magnetoelektrické měřící k měření proudu i napětí přístroje na principu působení magnetu na cívku mezi póly trvalého magnetu je váleček z magneticky měkké oceli v mezeře je cívka na lehkém rámečku, fixovaná pružinkami v určité poloze při průchodu proudu se cívka otáčí k pólům magnetu, podle síly proudu překoná více či méně odpor pružinek na cívku je připevněná ručička přístroje Zdroj: wikipedia

6 Voltmetr

7 Elektromotor využívá otáčivého účinku magnetického pole na cívku s proudem stroj, kde se elektrická energie mění na pohybovou pro naše účely stejnosměrný elektromotor Motorek leteckého modelu Zdroj: electro-team.net Motor lokomotivy Zdroj: plzen.idnes.cz

8 Princip elektromotoru po změně směru proudu - otočení cívky nejvýše o 180 poté zastavení cívky v určité poloze jak zařídit stálé otáčení cívky? musíme často měnit směr proudu změna je potřeba v okamžiku dotočení cívky setrvačností se cívka otočí kousek dál, při změně bude pokračovat v otáčení daným směrem (nebude se houpat) komutátor jednoduché zařízení na změnu směru proudu

9 Složení komutátoru dva vodivé navzájem odizolované poloprstence každý vodivě a pevně připojen k jednomu konci vinutí cívky otáčí se spolu s cívkou přiléhají k nim nepohyblivé kontakty (kartáčky) kartáčky připojeny ke zdroji Komutátor Zdroj:učebnice

10 Funkce komutátoru postavení: pokud jsou póly cívky a magnetu proti sobě, dotýká se kartáčků izolace (obvod se přeruší) při pootočení (setrvačností) se prstence dotýkají kartáčků opačně = změna směru proudu = změna polarizace cívky = jsou u sebe souhlasné póly cívka se díky odpuzování otočí dále o 180 komutátor změní směr proudu stálé otáčení po dobu průchodu proudu

11 Složení elektromotoru stator pevná nepohyblivá část místo trvalých magnetů se používají elektromagnety rotor otáčivá část složená z cívek navinutých na jádrech komutátor mění směr proudu v cívkách rotoru pro plynulejší otáčení a větší sílu motoru se rotor i stator skládá z několika cívek a komutátor je pak rozdělen na dvojnásobek částí, jako je cívek v rotoru Zdroj:wikipedia

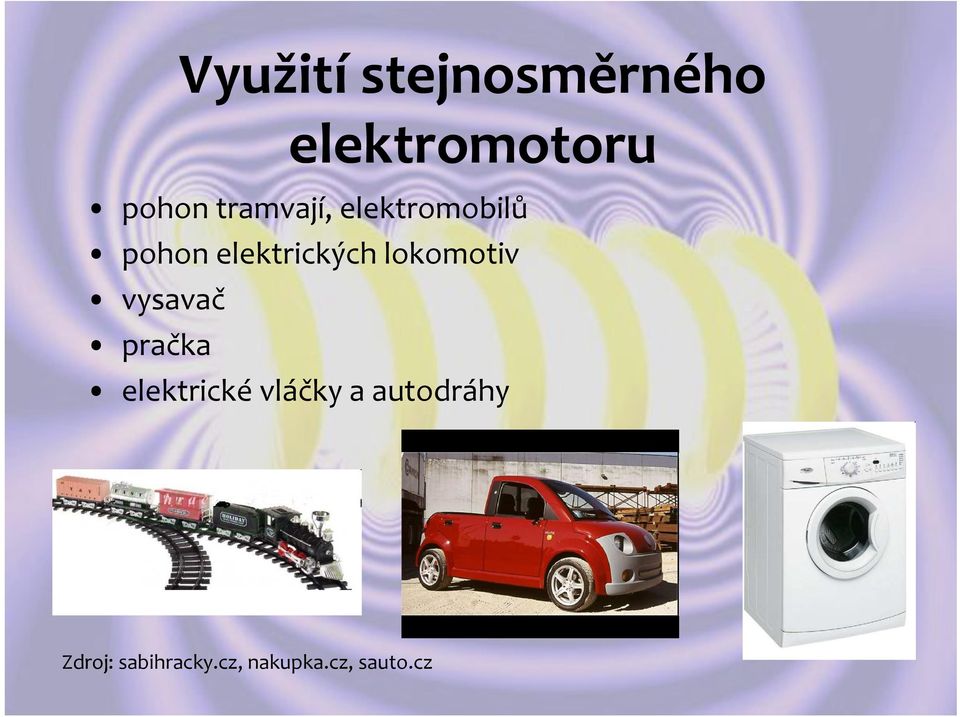

12 Využití stejnosměrného elektromotoru pohon tramvají, elektromobilů pohon elektrických lokomotiv vysavač pračka elektrické vláčky a autodráhy Zdroj: sabihracky.cz, nakupka.cz, sauto.cz

13 Otázky a úkoly Na čem je založen stejnosměrný elektromotor? Jaké jsou základní části elektromotoru? K jaké přeměně energie dochází v elektromotoru? K čemu se používá komutátor? Napiš pět běžných elektrospotřebičů, které využívají elektromotor a pět, které jej nevyužívají.
