GeoVYT. Uživatelská příručka. Výstup byl vytvořen s finanční podporou TA ČR v rámci projektu TA Verze 1.0

Transkript

1 GeoVYT Uživatelská příručka Verze Výstup byl vytvořen s finanční podporou TA ČR v rámci projektu TA

2 2

3 Obsah 1 Úvod Systémové požadavky Hardwarový klíč Struktura a způsob uložení dat Projekt Uložení dat GeoPlan Menu manažeru GeoPlan Roletové menu Paletové menu Manažer GeoPlan Projekt Otevřít projekt Zavřít projekt Založit nový projekt Editovat projekt Informace o projektu Smazat projekt Informace o projektech Zálohovat projekt Načíst zálohu jednoho projektu Synchronizace projektů GeoVYT Přihlášení Projekty Seznam projektů Aktivní projekt Založení projektu Výkresy Seznam výkresů Měření Vytyčené body

4 4.4.2 Body k vytyčení Zobrazení bodů v mapě Výpočet WGS souřadnic Dokumentace Vše Katastr nemovitostí Stavební dokumentace Inženýrské sítě Web GP - online Databáze bodů ČUZK Administrace Správa uživatelů

5 1 Úvod V této kapitole jsou uvedeny základní informace o produktu GeoVYT, jedná se o systémové požadavky nutné pro běh aplikace, informace o ochraně aplikace hardwarovým klíčem a struktura a způsob uložení dat. 1.1 Systémové požadavky Aplikace GeoVYT je instalována na serveru včetně databáze Oracle, k aplikaci je možno přistupovat z libovolného zařízení přes webový prohlížeč, pro založení projektu je možné využít krom založení přímo přes webový prohlížeč i uložení projektu založeného přes aplikaci GeoPlan na desktopu. Hardwarové požadavky na klientskou stanici pro GeoPlan: procesor Intel nebo AMD minimálně 512 MHz alespoň 512 MB RAM, doporučeno 1 GB MB diskového prostoru (dle množství zpracovávaných dat) Softwarové požadavky na klientskou stanici pro GeoPlan: Operační systém Windows 7, 32 bit Microsoft Internet Explorer 7 s 128bitovým šifrováním MicroStation V8i Microsoft.NET Framework 2, 3, 3.5, 4 - všechny včetně aktualizací (hotfixů). Java(TM) 6 Update 26 a vyšší Požadavky na klientskou stanici pro přístup na GeoVYT: Běžné zařízení s webovým prohlížečem Možno využít PC, notebook, tablet, chytrý telefon Hardwarové požadavky na server: minimálně DualCore / 1600 MHz minimálně 2 GB GB RAM, doporučeno 4 GB 2,5 GB volného místa pro vlastní instalaci ORACLE 11.2 Minimálně 4 GB na vlastní databázi Softwarové požadavky na server: Windows Server 2008 a vyšší IIS služba Oracle 11 a vyšší 5

6 1.2 Hardwarový klíč Systém GeoPlan potřebný pro založení projektu a jeho uložení na webový server je chráněn hardwarovým klíčem (dále jen HWK). Po spuštění kontroluje aplikace přítomnost HWK a pokud ho nenalezne, ukončí svou činnost. Ovladače potřebné pro HW klíč se instalují současně s produktem GeoPlan, bližší informace jsou uvedeny v Administrátorské příručce. Systém GeoVYT je serverová aplikace a přístup k ní je chráněn uživatelským jménem a heslo, toto jméno a heslo složí i pro přístup k vlastním projektům. 1.3 Struktura a způsob uložení dat Veškerá data pro systém GeoPlan jsou přiřazena vždy k jednomu projektu, např. k jednomu vyhotovovanému geometrickému plánu. Řídícím částí celého systému GeoPlan je Manažer GeoPlan, který zajišťuje připojení k databázi, zakládání a nastavování projektu, import dat a komunikaci s centrální DB v síti internet. Grafická data jsou na začátku a na konci zpracování uložena v databázi, v průběhu zpracování zakázky jsou uložena v samostatných výkresech a rámci adresářové struktury dat projektu Projekt Projekt je základní jednotkou celého systému. Pro každou akci (geometrický plán) musí být vždy založen samostatný projekt. Práce probíhají pouze na otevřeném projektu. Zakládání, editování, zálohování a načítání projektů se provádí v části Manažer GeoPlan. Z ní se teprve spouští Grafická část programu Uložení dat Při založení projektu je každému projektu automaticky přiřazeno ID, pod kterým jsou všechna data příslušející k danému projektu ukládána v databázi. Grafická data projektu jsou ukládána do adresářové struktury do výkresů též označených ID projektu. Kořenový adresář pro uložení grafický dat se definuje při instalaci a je možné ho případně změnit v souboru GPlan.cfg, cestu k datům lze měnit i při zakládání nebo editaci projektu, ale tato změna je platná pouze pro daný projekt Popisná data Veškerá popisná data jsou uložena v databázi a ukládají a editují se s návazností na projekt, ve kterém se pracuje. Pro uložení se využívá databáze Oracle 11.2, k datům je možno přistupovat jak z části manažeru, tak z grafického prostředí a v obou případech se využívá rozhraní ODBC. 6

7 2 GeoPlan Jak část manažeru, tak grafická část produktu mají jak roletové, tak paletové menu. V roletovém menu jsou dostupné všechny funkce, v paletovém pak nejčastěji používané. 2.1 Menu manažeru GeoPlan Roletové menu Roletové menu Manažeru nabízí následující funkce: Paletové menu Paletové menu manažeru GeoPlan pak obsahuje ikony pro rychlý přístup k některým nejčastěji používaným funkcím. Otevřít projekt - otevře dialog pro výběr projektu k otevření Zavřít projekt - uzavře aktuálně otevřený projekt Založit nový projekt - otevře dialog pro vytvoření nového projektu Editovat projekt - otevře dialog pro editování aktuálně otevřeného projektu Smazat projekt - umožní smazání aktuálně otevřeného projektu, resp. dat v rámci projektu 7

8 3 Manažer GeoPlan V této kapitole jsou popsány všechny funkce manažeru GeoPlan. Funkce jsou rozděleny do následujících základních skupin: Soubor Úpravy Projekt Vstup/Výstup Informace Databáze bodů GP - geometrický plán Nápověda Podrobněji budou popsány pouze funkce nutné pro založení projektu a jeho uložení na server, kompletní popis všech funkcí je k dispozici v uživatelské příručce GeoPlan. 3.1 Projekt Soubor funkcí pro práci s projektem. Jedná se o základní funkce, které uživateli umožní: Otevřít projekt Zavřít projekt Založit nový projekt Editovat projekt Informace o projektu Smazat projekt Informace o projektech Zálohovat projekt/celou DB Načíst zálohu celé DB Načíst zálohu jednoho projektu Otevřít projekt Funkce umožní otevřít libovolný existující projekt, s daty projektu lze pracovat jen tehdy, je-li projekt otevřen. Projekt lze otevřít i pomocí ikony. Z nabídky vyberte projekt a stiskněte tlačítko Otevřít nebo 2x klikněte na jméno projektu. Z důvodu lepší přehlednosti se vedle názvu projektu zobrazuje i jeho ID. Otevřít projekt - vyberte projekt Otevřít - otevře vybraný projekt Storno - zavře funkci 8

9 3.1.2 Zavřít projekt Zavření projektu, znemožní přístup uživatele k projektu. Zavření projektu je nutné při požadavku na jeho smazání, není možné mazat aktuálně otevřený projekt. Projekt je možné zavřít též pomocí ikony Založit nový projekt Systém GeoPlan je navržen pro práci po projektech a proto je nutné po jeho spuštění otevřít existující projekt nebo založit nový. Příkaz Založit nový projekt otevře dialogové okno, ve kterém se vyplňují základní údaje o zpracovávaném geometrickém plánu. Tlačítkem OK se spustí proces, kterým se vytvoří adresářová struktura pro uložení souborových dat, vytvoří se prázdné výkresové soubory a do databáze se uloží zadané údaje o projektu. Číslo (ID) projektu se přiřazuje automaticky, nelze je opakovat ani editovat. Dialogové okno Nový projekt je možné otevřít také pomocí ikony 9

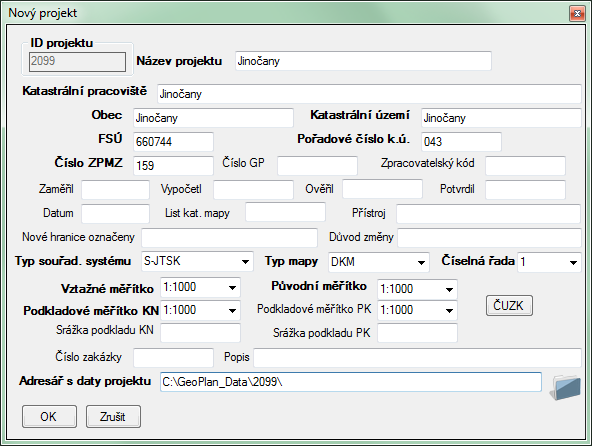

10 Typy polí Automaticky vyplňované - ID projektu je přiřazováno automaticky. Je to unikátní identifikace projektu v databázi. Číslo je využíváno i při umísťování a pojmenování pracovních souborů. Tučné položky se vyplňují povinně, jsou nutné pro založení projektu Ostatní položky jsou volitelné Pokud není uvedeno jinak - lze psát libovolné znaky. Upozornění! - Uživatel nemůže použít stejný název pro více projektů. Tento krok je ošetřen chybovým hlášením. Z důvodu možné kolize názvu při načítání zálohy projektu je k tomuto názvu přiřazeno ještě ID daného projektu. Může tedy v seznamu existovat několik projektů stejného jména, které se odlišují jiným ID. Název projektu - libovolný název, na který se odvoláváme při otevírání projektů Katastrální úřad - úřad, který přijme geometrický plán Obec - příslušná obec ke katastrálnímu území Katastrální území - katastrální území, v němž se GP nachází FSÚ - šestimístný identifikátor k.ú. Pořadové číslo k.ú. - třímístný identifikátor v rámci okresu Číslo ZPMZ - pořadové číslo záznamu podrobných změn v rámci k.ú. Číslo GP - číslo geometrického plánu Zpracovatelský kód - kód uživatele v rámci organizace (pouze číslice) Zaměřil - jméno měřiče GP Vypočetl - jméno zpracovatele GP Ověřil - jméno ověřovatele GP Potvrdil - jméno potvrzovatele GP Datum - datum zpracování 10

11 List kat. mapy - list katastrální mapy Přístroj - přístroj, kterým bylo provedeno měření Nové hranice označeny - jak jsou označeny hranice Důvod změny - důvod změny dle vyhlášky Typ souřadnicového systému - typ souřadnicového systému. Vyberte-S-JTSK, Gusterberg, Svatý Štěpán, Místní Typ mapy - typ mapy. Vyberte - DKM, KM-D (Gusterberg), KMD (JTSK), ostatní Číselná řada - číselná řada. Vyberte - 1-jedna číselná řada, 2-číselná řada stavebních a pozemkových parcel Vztažné měřítko - vztažné měřítko vytvářených výkresů (určuje velikost značek, textů, pomístního názvosloví, parcelních čísel) Podkladové měřítko KN - určuje v jakém měřítku jsou rastrové podklady, využívá se pro výpočty a porovnání výměr a další kontroly Původní měřítko - určuje v jakém vztažném měřítku je připraven vektorový podklad pro obnovu operátu Podkladové měřítko PK - určuje v jakém měřítku jsou rastrové podklady, využívá se pro výpočty a porovnání výměr a další kontroly Srážka podkladu KN - vyjádření srážky katastrální mapy na PET folii Srážka podkladu PK - vyjádření srážky map původních pozemkových evidencí Číslo zakázky - identifikátor pro potřeby uživatele Popis - pole pro další informace Adresář s daty projektu - určuje, kde bude vytvořena adresářová struktura pro grafické soubory Ikona pro výběr jiného umístění adresáře ČÚZK - hyperlink na stránky ČÚZK - nahlížení do KN. Po zadání názvu nebo čísla FSÚ katastrálního území je možné zjistit číselnou řadu OK - stiskem tlačítka je založen projekt Zrušit - zavře dialogové okno Editovat projekt Pokud je nutné editovat projekt, je tak možné učinit v jakékoli fázi jeho zpracování, tučně označené položky ale musí být vždy vyplněné. Pro editaci platí stejná pravidla jako při založení projektu. Otevření dialogu Editace projektu umožní také ikona Pole pro vyplnění jsou totožná jako při zakládání projektu. OK - potvrdí zadané údaje a zavře dialog Zrušit - zavře dialogové okno Upozornění: Pokud dojde ke změně číselné řady, je nutné smazat data z DB a znovu naimportovat VFK, stejně tak, pokud dojde ke změně FSÚ, je též nutný opětovný import VFK. Pro další práci je nutné projekt znovu otevřít. 11

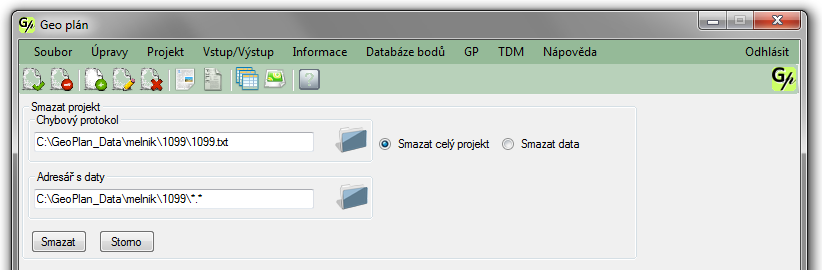

12 3.1.5 Informace o projektu Funkce slouží k zobrazení údajů (v tisknutelné podobě) o aktuálně otevřeném projektu Smazat projekt Funkce umožňuje smazat celý aktuální projekt včetně celé adresářové struktury nebo data projektu uložená v DB. Funkci lze spustit rovněž pomocí ikony Chybový protokol - ukazuje cestu k souboru pro záznam chyb procesu Adresář s daty - ukazuje cestu k datům aktuálního projektu Volby pro smazání o Smazat celý projekt - umožní smazání celého adresáře s daty projektu a z databáze odstraní projekt o Smazat data - vymaže pouze data v databázové části Smazat - spustí funkci smazání Storno - zruší funkci bez provedení mazání 12

13 3.1.7 Informace o projektech Funkce slouží k zobrazení údajů o všech projektech v databázi v tisknutelné podobě Zálohovat projekt Zálohování projektu je možné využít pro export jednotlivého projektu z DB do samostatného souboru. Chybový protokol - ukazuje cestu k souboru pro záznam chyb procesu Soubor - výběr souboru pro uložení zálohy Zálohovat - spustí funkci Storno - zavře funkci bez provedení zálohování Upozornění: Funkce zálohuje pouze data projektu uložená v DB. Výkresové soubory je nutné zálohovat ručně. 13

14 3.1.9 Načíst zálohu jednoho projektu Tato funkce uživateli umožní obnovit zálohovaný projekt. Načtení zálohy projektu se provádí do existujícího otevřeného projektu. Načíst zálohu projektu Chybový protokol - ukazuje cestu k souboru pro záznam chyb procesu Soubor - výběr souboru s uloženou zálohou o Aktualizovat projekt - aktualizuje informace o projektu. (V opačném případě dojde pouze k obnovení zálohovaných dat v DB). Načíst - spustí funkci Storno - zavře funkci Adresář s původními daty projektu: Adresář s daty - výběr adresáře s původními daty projektu, která je nutné zkopírovat do nového umístění a přejmenovat Číslo původního ID - číslo přidělené původnímu projektu Kopírovat - spustí funkci 14

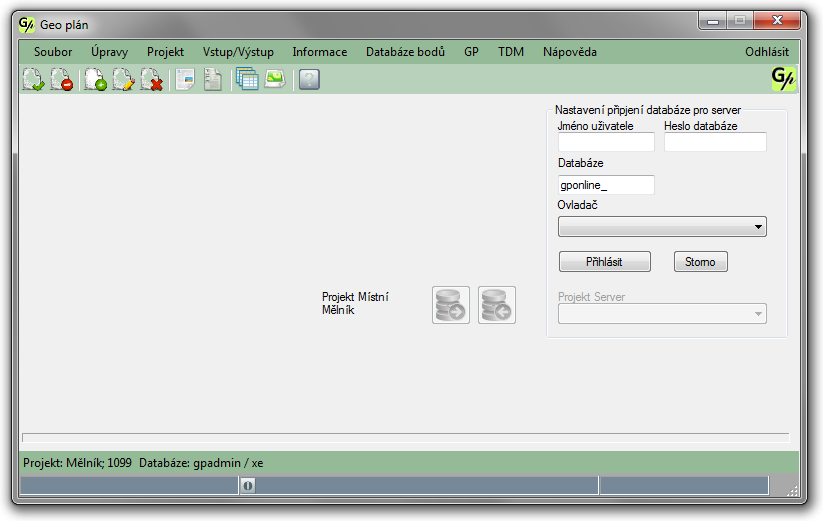

15 Synchronizace projektů Funkce umožňuje po připojení na centrální server uložení vybraného projektu na tento server a dále pak stažení projektu z centrálního serveru do lokální DB. Nastavení připojení databáze pro server Jméno uživatele - zadání uživatelského jména pro připojení na centrální server Heslo - zadaní hesla pro připojení Databáze - identifikace centrálního serveru Ovladač - výběr ovladače pro připojení k centrálnímu serveru Přihlásit - připojí se k serveru Storno - ukončí funkci bez připojení Výběr projektů Místní projekt - zde je vždy aktuálně otevřený projekt Projekt server - výběr projektu na serveru Volba směru synchronizace - provede synchronizaci zvoleným směrem 15

16 4 GeoVYT Jedná se o webovou aplikaci pro podporu při vytyčování, umožňuje prohlížení dat projektů, ukládání a stahování a verzování zpracovávaných výkresů a ukládání a práci s vytyčovanými body. Pro využívání aplikace je nutné mít založené přístupové údaje a přihlásit se. Po přihlášení jsou dostupné funkce pro výběr projektu, práci s výkresy, práci s body, s měřickou dokumentací a pro administraci uživatelů, obsahuje následující menu: Projekty Výkresy Měření Dokumentace Administrace 4.1 Přihlášení Po zadání webové adresy se zobrazí úvodní stránka pro přihlášení, kde se zadá přihlašovací jméno a heslo. Po přihlášení se zobrazí seznam projektů, ze kterého se vybere aktivní projekt. Přihlašovací jméno - pole pro zadání přiděleného jména Heslo - pole pro zadání přihlašovacího hesla Přihlásit - tlačítko pro přihlášení Po přihlášení se v levém horním rohu zobrazuje aktuálně přihlášený uživatel a aktivní projekt. 16

17 4.2 Projekty Menu obsahuje funkce pro práci s projektem. Seznam projektů Aktivní projekt Založit projekt Další funkcí pro práci s projektem je Editace projektu, která není dostupná přímo z hlavního menu, ale ze zobrazení aktivního projektu Seznam projektů Zobrazí se seznam dostupných projektů. Vybráním názvu projektu se projekt stane aktivním a jeho název se zobrazí v levém horním rohu pod informací o aktuálně přihlášeném uživateli. Název - název projektu Popis - pole pro bližší popis projektu Měřítko - vztažné měřítko projektu, volí se při založení projektu Datum - datum založení projektu Aktivní projekt Volba zobrazí se údaje o vybraném aktivním projektu, do aktivního projektu lze též přejít označením názvu projektu v seznamu projektů. V tabulce jsou uvedeny informace o aktivním projektu tak, jak byly při založení projektu zadány, pomocí volby Editace projektu je možné údaje nastavené při zakládání projektu upravit. Pozn.: Při založení projektu přes GeoPlan na desktopu je nutné pro práci v GeoVYT editovat cestu k datům tak, aby byla data ukládána přímo na serveru a ne na lokální stanici. 17

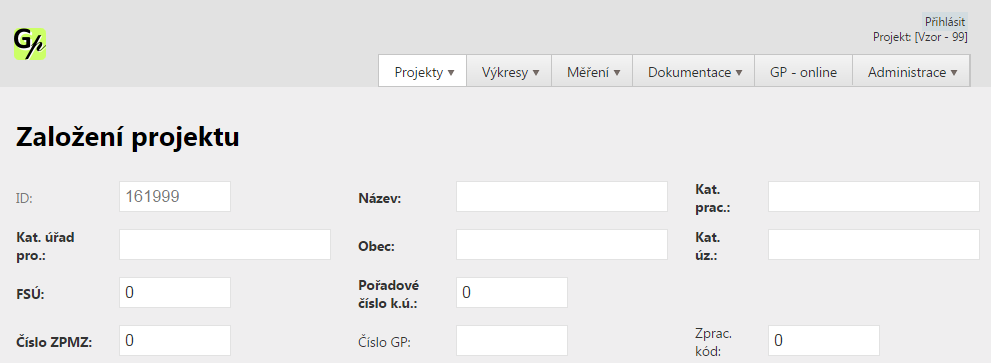

18 Editace projektu - volba pro přechod do editace údajů o aktivním projektu Editace projektu Editace projektu umožňuje upravit základní údaje o projektu, dialogové okno je stejné jako u Založení projektu a u této funkce je také podrobně popsáno Založení projektu Funkce pro založení nového projektu přímo přes webový prohlížeč, cesta k datům je automaticky nastavena přímo na server. Tučně označené položky jsou povinné. ID - automaticky generovaný identifikátor v DB Název - libovolný název, na který se odvoláváme při otevírání projektů Katastrální pracoviště - místně příslušný katastrální pracoviště Katastrální úřad - místně příslušný katastrální úřad Obec - příslušná obec ke katastrálnímu území Katastrální území - katastrální území, v němž je zakázka zpracovávána FSÚ - šestimístný identifikátor k.ú. 18

19 Pořadové číslo k.ú. - třímístný identifikátor v rámci okresu Číslo ZPMZ - pořadové číslo záznamu podrobných změn v rámci k.ú. Číslo GP - číslo geometrického plánu Zpracovatelský kód - kód uživatele v rámci organizace (pouze číslice) Zaměřil - jméno měřiče GP, vytyčovacího protokolu Vypočetl - jméno zpracovatele GP, vytyčovacího protokolu Ověřil - jméno ověřovatele GP Potvrdil - jméno potvrzovatele GP Přístroj - přístroj, kterým bylo provedeno měření Datum - datum zpracování, je přednastaveno aktuální datum List kat. mapy - list katastrální mapy Nové hranice označeny - jak jsou označeny hranice Důvod změny - důvod změny dle vyhlášky Typ souřadnicového systému - typ souřadnicového systému. Vyberte-S-JTSK, Gusterberg, Svatý Štěpán, Místní Typ mapy - typ mapy. Vyberte - DKM, KM-D (Gusterberg), KMD (JTSK), ostatní Číselná řada - číselná řada. Vyberte - 1-jedna číselná řada, 2-číselná řada stavebních a pozemkových parcel Vztažné měřítko - vztažné měřítko vytvářených výkresů (určuje velikost značek, textů, pomístního názvosloví, parcelních čísel) Původní měřítko - určuje v jakém vztažném měřítku je připraven vektorový podklad pro obnovu operátu Podkladové měřítko KN - určuje v jakém měřítku jsou rastrové podklady, využívá se pro výpočty a porovnání výměr a další kontroly Podkladové měřítko PK - určuje v jakém měřítku jsou rastrové podklady, využívá se pro výpočty a porovnání výměr a další kontroly Srážka podkladu KN - vyjádření srážky katastrální mapy na PET folii Srážka podkladu PK - vyjádření srážky map původních pozemkových evidencí Číslo zakázky - identifikátor pro potřeby uživatele Popis - pole pro další informace 19

20 4.3 Výkresy Položka obsahuje funkce potřebné pro práci s výkresy Seznam výkresů Zobrazí se seznam výkresů, které se vztahují k danému projektu. Každý výkres lze stáhnout, bez ohledu na nastavená práva a zamčení výkresu. Pokud má uživatel právo editace výkresu, může výkres zamknout pro následnou editaci. Aby výkres mohl zamknout, musí být otevřený. Pokud je výkres zamčený nemůžou ostatní uživatelé editovat daný výkres. Pokud uživatel, který zamkl a následně editoval výkres, může výkres nahrát zpět na server, ale musí zadat číslo verze, pod kterou ho uloží. Takto bude zálohován každý výkres a bude známa jeho historie, a který uživatel ho měnil. - stáhne vybraný výkres ve formátu DGN - stáhne vybraný výkres ve formátu PDF - stáhne QR kód s odkazem na vybraný výkres - ikona pro zamčení / odemčení výkresu Verze - pole pro volbu verze ukládaného výkresu - ikona pro nahrání nové verze výkresu Nový výkres - volba pro založení nového výkresu na serveru, po jeho založení je možné do připravené pozice nahrát soubor pomocí 20

21 4.4 Měření Menu obsahuje funkce pro práci se seznamy měřených souřadnice, seznamy bodů pro vytyčení, přepočty souřadnic a zobrazení vytyčovaných bodů v mapě. Vytyčené body Body k vytyčení Zobrazení bodů Výpočet WGS souřadnic Vytyčené body Menu obsahuje funkce pro zobrazení seznamu vytyčených bodů a pro import bodů z txt a csv. Seznam vytyčených souřadnic Import vytyčených bodů z txt, csv Seznam vytyčených souřadnic Zobrazí se seznam vytyčených bodů aktivního projektu. Seznam lze různě třídit a filtrovat podle zvolených kritérií. Body lze vybrat a následně vtvořit protokol o vytyčených bodech. Je možné si nechat zobrazit vytyčené body v grafickém zobrazení a podívat se u jednotlivých bodů na vytyčovací odchylky. Jméno souboru pro uložení - pole pro zadání názvu souboru, kam se mají uložit vytyčené body Uložit protokol - tlačítko pro uložení vybraných bodů do protokolu Zrušit - zruší změny Seznam bodů - pole se seznamem bodů, v rámci seznamu jde třídit podle jednotlivých sloupců a definovat filtry Pozn.: Po rozkliknutí řádku v záhlaví tabulky je možnost nastavení, které sloupce budou zobrazovány. 21

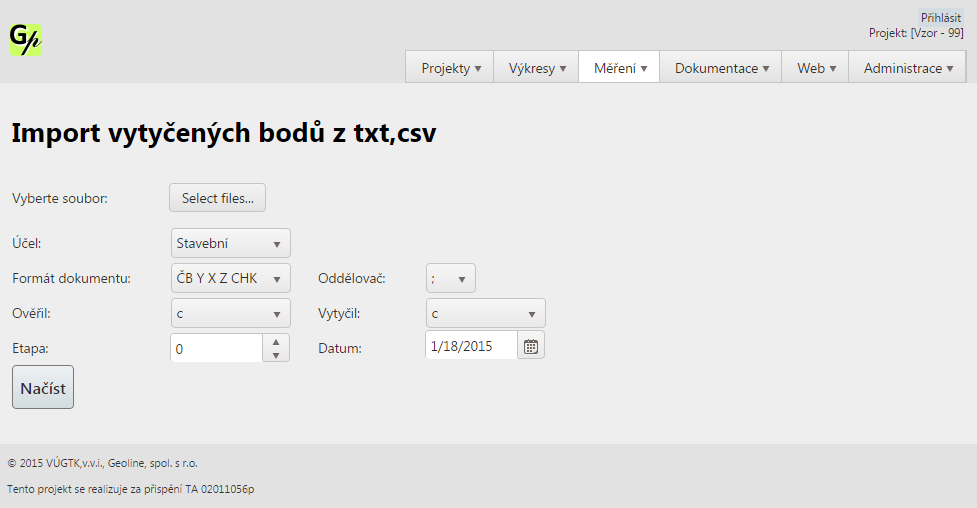

22 Grafické zobrazení Zobrazí vytyčené body v grafickém zobrazení Import vytyčených bodů z txt, csv Funkce pro import bodů z txt nebo csv souboru do databáze. Účel - definuje účet vytyčovaných bodů, podle účelu se o bodech evidují odlišné informace Formát dokumentu - volba formátu importované dokumentu pro maximální univerzálnost Oddělovač - volba oddělovače použitého v dokumentu Ověřil - výběr pracovníka, který ověřil vytyčení Vytyčil - výběr pracovníka, který vytyčení provedl Etapa - volba etapy vytyčování Datum - datum vytyčení Načíst - tlačítko spustí vlastní načtení zvoleného souboru 22

23 4.4.2 Body k vytyčení Menu obsahuje funkce pro zobrazení seznamu bodů pro vytyčení a pro import bodů z txt a csv. Seznam bodů k vytyčení Import bodů k vytyčení z txt, csv Seznam bodů k vytyčení Zobrazí se seznam bodů k vytyčení z aktivního projektu. Seznam lze různě třídit a filtrovat podle zvolených kritérií. Body lze vybrat a následně vtvořit soubor csv pro vytyčení. Je možné si nechat zobrazit body pro vytyčení v grafickém zobrazení a podívat se u jednotlivých bodů na jeho souřadnice. Jméno souboru pro uložení - pole pro zadání názvu souboru, kam se mají uložit body pro vytyčování Uložit body - tlačítko pro uložení vybraných bodů do souboru Zrušit - zruší změny Seznam bodů - pole se seznamem bodů, v rámci seznamu jde třídit podle jednotlivých sloupců a definovat filtry Kvalita - kód kvality bodu, pro body na hranicích Kód - kód bodu, pro vytyčované stavební body Etapa - číslo etapy v rámci které bude bod vytyčován Pozn.: Po rozkliknutí řádku v záhlaví tabulky je možnost nastavení, které sloupce budou zobrazovány. 23

24 Grafické zobrazení Zobrazí body k vytyčení v grafickém zobrazení Import vytyčených bodů z txt, csv Funkce pro import bodů z txt nebo csv souboru do databáze. Vyberte soubor - tlačítko pro výběr importovaného souboru Účel - definuje účet vytyčovaných bodů, podle účelu se o bodech evidují odlišné informace Formát dokumentu - volba formátu importované dokumentu pro maximální univerzálnost Oddělovač - volba oddělovače použitého v dokumentu Načíst - tlačítko spustí vlastní načtení zvoleného souboru 24

25 4.4.3 Zobrazení bodů v mapě Funkce umožňuje zobrazit body z aktivního projektu v mapě. Jako podklad slouží veřejně přístupné mapy vektorové a ortofoto mapy. Přepínat se lze mezi body vytyčenými a body určenými pro vytyčení. Grafický podklad je v souřadnicové soustavě WGS. Aby bylo možné body zobrazit, musejí se přepočítat ze státního souřadnicového systému do WGS. K tomu slouží menu Měření Výpočet WGS souřadnic. Klasická mapa - volba vektorové podkladové mapy Ortofoto mapa - volba ortofotomapy Projektované body - zobrazení bodů k vytyčení Vytyčené body - zobrazení vytyčených bodů Zobrazit - spustí nastavené zobrazení Výpočet WGS souřadnic Provede se výpočet WGS souřadnic bodů aktivního projektu. Souřadnice se vypočtou jak pro body projektované, tak pro vytyčené, vypočtené souřadnice se uloží přímo do seznamu souřadnic, nedochází k žádnému potvrzení o konci výpočtu. 25

26 4.5 Dokumentace Soubor funkcí pro práci s dokumentací, dokumenty lze třídit podle různých kritérií a vybraný dokument stáhnout na lokální počítač. Výkresy je možno v aplikaci vytřídit na kategorie jako je katastr, stavební a inženýrská dokumentace. Dokumenty lze přidávat, měnit nebo mazat. Slouží to jako jednotné úložiště všech dokladů, které jsou takto přístupné odkudkoliv. Vše Katastr nemovitostí Stavební dokumentace Inženýrské sítě Vše Zobrazí se seznam veškeré dokumentace vztahující se k aktuálnímu projektu. Seznam lze různě třídit a filtrovat podle zvolených kritérií. Vybraný dokument lze stáhnout ze serveru na lokální počítač. Pokud má uživatel oprávnění k editaci dat, může vybraný dokument editovat nebo smazat. U dokumentu lze měnit samotný dokument (původní dokument bude přepsán), popis, typ dokumentu, obsah dokumentu a jméno subjektu, který dokument vydal. Pozn.: Nový dokument lze vkládat pouze ve vybrané kategorii dokumentů. 26

27 Editace dokumentu Editace se spustí tlačítkem Editovat u příslušného dokumentu v seznamu dokumentů. Zobrazí se editační okno, kde je možné zaměnit soubor nebo změnit jeho atributy. Přidat soubor - pole pro výběr souboru pro záměnu Název - pole pro zadání názvu dokumentu Popis - pole uživatelského popisu Typ dokumentu - rozbalovací seznam umožňující vybrat typ dokumentu Obsah - rozbalovací seznam pro výběr kategorie obsahu dokumentu Subjekt - pole pro zadání objednatele Uložit - tlačítko pro uložení změn Zpět na seznam - návrat do seznamu dokumentů bez provedení změn Vložení nového dokumentu Funkce umožňuje vložit nový dokument do kategorie, ze které byla funkce zavolána. Při zobrazení všech dokumentu není funkce dostupná. Přidat soubor - pole pro výběr souboru pro záměnu Název - pole pro zadání názvu dokumentu Popis - pole uživatelského popisu Typ dokumentu - rozbalovací seznam umožňující vybrat typ dokumentu Obsah - rozbalovací seznam pro výběr kategorie obsahu dokumentu Subjekt - pole pro zadání objednatele Vložit - vloží vybraný dokument na server včetně zvoleného a vyplněného popisu 27

28 4.5.2 Katastr nemovitostí Zobrazí se seznam dokumentace vztahující se ke katastru nemovitostí. Seznam lze různě třídit a filtrovat podle zvolených kritérií. Vybraný dokument lze stáhnout ze serveru na lokální počítač. Pokud má uživatel oprávnění k editaci dat, může vybraný dokument editovat, smazat nebo vložit nový dokument. U dokumentu lze měnit samotný dokument (původní dokument bude přepsán), popis, typ dokumentu, obsah dokumentu a jméno subjektu, který dokument vydal. U nového dokumentu se vkládá samotný dokument, popis, typ dokumentu, obsah dokumentu a jméno subjektu, který dokument vytvořil Stavební dokumentace Zobrazí se seznam dokumentace vztahující se ke stavební dokumentaci. Funkce jsou stejné jako pro kategorii vztahující se ke katastru nemovitostí a jsou popsány u této funkce Inženýrské sítě Zobrazí se seznam dokumentace vztahující se k inženýrským sítím. Funkce jsou stejné jako pro kategorii vztahující se ke katastru nemovitostí a jsou popsány u této funkce. 28

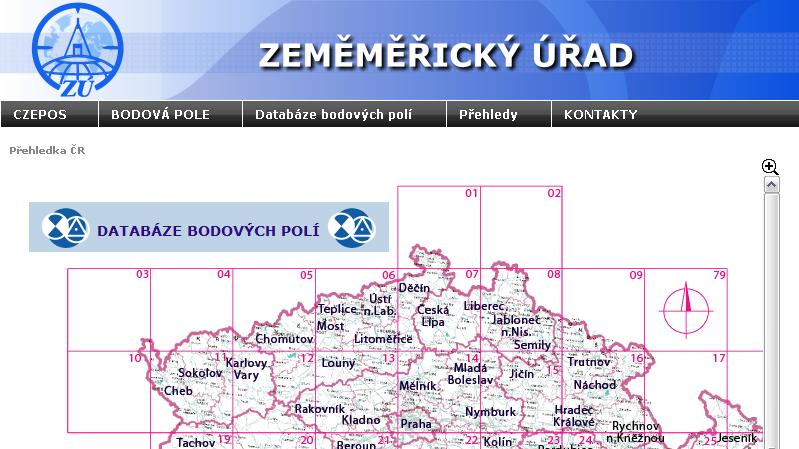

29 4.6 Web Soubor funkcí pro spolupráci s dalšími webovými službami či portály. Dostupné volby jsou: GP - onlie Databáze bodů ČUZK GP - online Dojde k přesměrování na portál GP - online, kde je možné pracovat s projekty GeoPlan Databáze bodů ČUZK Skupina funkcí pro online vyhledání informací o bodech dobových polí, je možné vyhledávat informace o trigonometrických bodech, zhušťovacích bodech a podrobných bodech bodového pole. Dostupné funkce jsou: Triangulační listy PBP číslem PBP k.ú Triangulační listy Vyhledávání podle triangulačních listů. 29

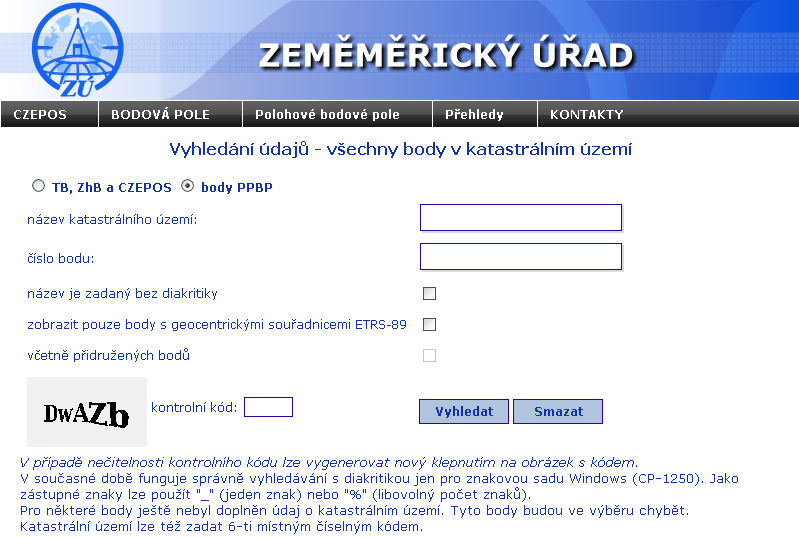

30 PBP číslem Vyhledávání bodů bodových polí zadáním jeho čísla PBP k.ú. Funkce umožňuje vyhledání všech bodů bodového pole v rámci zadaného katastrálního území. 30

31 4.7 Administrace Menu pro administraci uživatelů, obsahuje funkce: Správa uživatelů Správa uživatelů Zobrazí se seznam uživatelů, pokud má daný uživatel oprávnění k editaci uživatelů. Pokud má právo na editaci dat nebo jen na prohlížení dat, zobrazí se jen profil daného uživatele. Každý uživatel může změnit svoje přihlašovací údaje. Pokud je uživatel oprávněn k editaci uživatelů, může měnit práva jednotlivým uživatelům a vkládat nové uživatele Uživatel bez práv pro administraci Uživateli bez administračních práv se v seznamu uživatelů zobrazí pouze on sám a nemá možnost měnit nastavená práva, po stisku tlačítka Editovat se dostane pouze ke změně vlastního hesla. Právo admin - určuje, zda má uživatel právo k administraci uživatelů Právo data - určuje, zda má uživatel právo ukládat data nebo pouze prohlížet Editovat - spustí dialog pro editaci Jména - pole pro zadání jména Příjmení - pole pro zadání příjmení, obojí se bude zobrazovat u souborů vložených uživatelem Přihlašovací jméno - přihlašovací jméno do aplikace Heslo - přihlašovací heslo do aplikace Uložit - uloží provedené změny 31

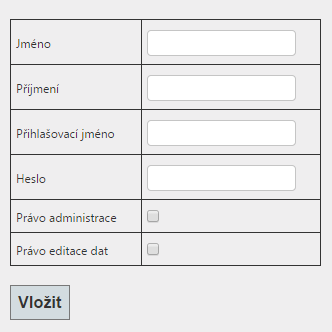

32 Uživatel s právy pro administraci Uživateli s administračními právy se v seznamu uživatelů zobrazí všichni uživatelé na serveru a má možnost měnit nastavení všech jejich práv, po stisku tlačítka Editovat se dostane k editaci daného uživatele. Právo admin - určuje, zda má uživatel právo k administraci uživatelů Právo data - určuje, zda má uživatel právo ukládat data nebo pouze prohlížet Editovat - spustí dialog pro editaci Nový uživatel - spustí dialog pro založení nového uživatele, který je totožný jako dialog pro editaci a jsou popsány společně Jména - pole pro zadání jména Příjmení - pole pro zadání příjmení, obojí se bude zobrazovat u souborů vložených uživatelem Přihlašovací jméno - přihlašovací jméno do aplikace Heslo - přihlašovací heslo do aplikace Právo administrace - přidělí uživateli právo pro administraci uživatelů Právo editace dat - přidělí uživateli právo ukládat a mazat data Uložit - uloží provedené změny Zpět na seznam - návrat bez provedení změn 32
