1 JSME JEDNA JAKO DRUHÁ... Kalibrované zdivo Liapor pro přesné zdění

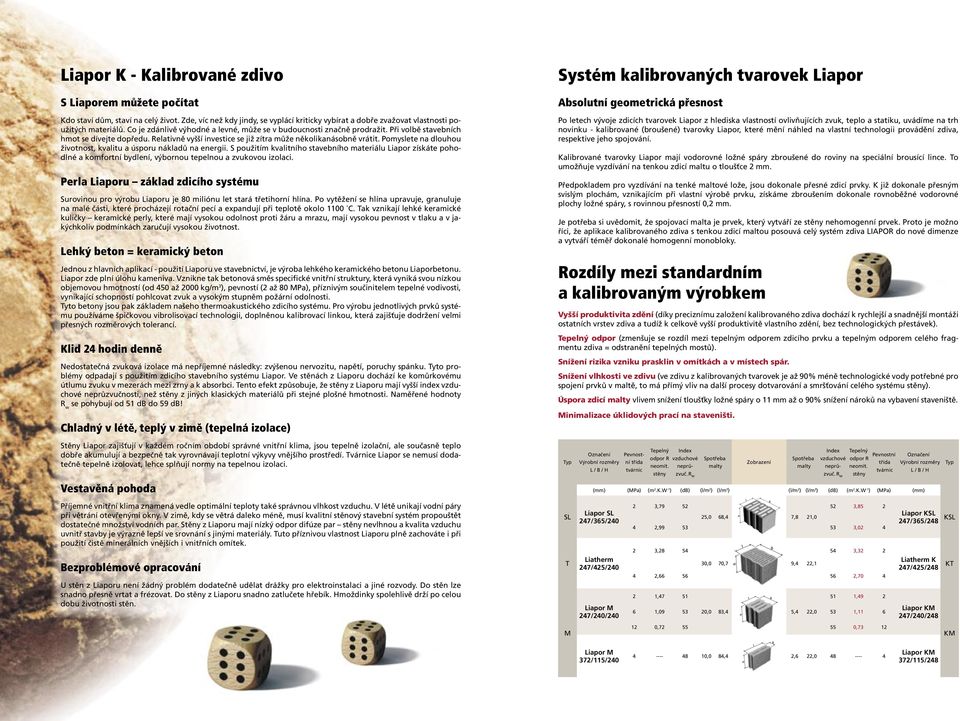

2 Liapor K - Kalibrované zdivo S Liaporem můžete počítat Kdo staví dům, staví na celý život. Zde, víc než kdy jindy, se vyplácí kriticky vybírat a dobře zvažovat vlastnosti použitých materiálů. Co je zdánlivě výhodné a levné, může se v budoucnosti značně prodražit. Při volbě stavebních hmot se dívejte dopředu. Relativně vyšší investice se již zítra může několikanásobně vrátit. Pomyslete na dlouhou životnost, kvalitu a úsporu nákladů na energii. S použitím kvalitního stavebního materiálu Liapor získáte pohodlné a komfortní bydlení, výbornou tepelnou a zvukovou izolaci. Perla Liaporu základ zdicího systému Surovinou pro výrobu Liaporu je 80 miliónu let stará třetihorní hlína. Po vytěžení se hlína upravuje, granuluje na malé části, které procházejí rotační pecí a expandují při teplotě okolo 1100 C. Tak vznikají lehké keramické kuličky keramické perly, které mají vysokou odolnost proti žáru a mrazu, mají vysokou pevnost v tlaku a v jakýchkoliv podmínkách zaručují vysokou životnost. Lehký beton = keramický beton Jednou z hlavních aplikací - použití Liaporu ve stavebnictví, je výroba lehkého keramického betonu Liaporbetonu. Liapor zde plní úlohu kameniva. Vznikne tak betonová směs specifické vnitřní struktury, která vyniká svou nízkou objemovou hmotností (od 450 až 2000 kg/m 3 ), pevností (2 až 80 MPa), příznivým součinitelem tepelné vodivosti, vynikající schopností pohlcovat zvuk a vysokým stupněm požární odolnosti. Tyto betony jsou pak základem našeho thermoakustického zdicího systému. Pro výrobu jednotlivých prvků systému používáme špičkovou vibrolisovací technologii, doplněnou kalibrovací linkou, která zajišťuje dodržení velmi přesných rozměrových tolerancí. Klid 24 hodin denně Nedostatečná zvuková izolace má nepříjemné následky: zvýšenou nervozitu, napětí, poruchy spánku. Tyto problémy odpadají s použitím zdicího stavebního systému Liapor. Ve stěnách z Liaporu dochází ke komůrkovému útlumu zvuku v mezerách mezi zrny a k absorbci. Tento efekt způsobuje, že stěny z Liaporu mají vyšší index vzduchové neprůzvučnosti, než stěny z jiných klasických materiálů při stejné plošné hmotnosti. Naměřené hodnoty R w se pohybují od 51 db do 59 db! Chladný v létě, teplý v zimě (tepelná izolace) Systém kalibrovaných tvarovek Liapor Absolutní geometrická přesnost Po letech vývoje zdicích tvarovek Liapor z hlediska vlastností ovlivňujících zvuk, teplo a statiku, uvádíme na trh novinku - kalibrované (broušené) tvarovky Liapor, které mění náhled na vlastní technologii provádění zdiva, respektive jeho spojování. Kalibrované tvarovky Liapor mají vodorovné ložné spáry zbroušené do roviny na speciální brousící lince. To umožňuje vyzdívání na tenkou zdicí maltu o tloušťce 2 mm. Předpokladem pro vyzdívání na tenké maltové lože, jsou dokonale přesné zdicí prvky. K již dokonale přesným svislým plochám, vznikajícím při vlastní výrobě prvku, získáme zbroušením dokonale rovnoběžné vodorovné plochy ložné spáry, s rovinnou přesností 0,2 mm. Je potřeba si uvědomit, že spojovací malta je prvek, který vytváří ze stěny nehomogenní prvek. Proto je možno říci, že aplikace kalibrovaného zdiva s tenkou zdicí maltou posouvá celý systém zdiva LIAPOR do nové dimenze a vytváří téměř dokonalé homogenní monobloky. Rozdíly mezi standardním a kalibrovaným výrobkem Vyšší produktivita zdění (díky preciznímu založení kalibrovaného zdiva dochází k rychlejší a snadnější montáži ostatních vrstev zdiva a tudíž k celkově vyšší produktivitě vlastního zdění, bez technologických přestávek). Tepelný odpor (zmenšuje se rozdíl mezi tepelným odporem zdicího prvku a tepelným odporem celého fragmentu zdiva = odstranění tepelných mostů). Snížení rizika vzniku prasklin v omítkách a v místech spár. Snížení vlhkosti ve zdivu (ve zdivu z kalibrovaných tvarovek je až 90% méně technologické vody potřebné pro spojení prvků v maltě, to má přímý vliv na další procesy dotvarování a smršťování celého systému stěny). Úspora zdicí malty vlivem snížení tloušťky ložné spáry o 11 mm až o 90% snížení nároků na vybavení staveniště. Minimalizace úklidových prací na staveništi. Stěny Liapor zajišťují v každém ročním období správné vnitřní klima, jsou tepelně izolační, ale současně teplo dobře akumulují a bezpečně tak vyrovnávají teplotní výkyvy vnějšího prostředí. Tvárnice Liapor se nemusí dodatečně tepelně izolovat, lehce splňují normy na tepelnou izolaci. Typ Tepel ný Index Označení Pev nostní třída Zobrazení od por R vzdu cho vé Spotřeba Výrobní rozměry neomít. neprůzvuč. R malty L / B / H tvárnic stěny W Index Tepel ný Pevnost ní Spotřeba vzdu cho vé od por R třída malty neprůzvuč. R W neomít. tvárnic stěny Označení Výrobní rozměry L / B / H Typ Vestavěná pohoda (mm) (MPa) (m 2.K.W -1 ) (db) (l/m 2 ) (l/m 3 ) (l/m 2 ) (l/m 3 ) (db) (m 2.K.W -1 ) (MPa) (mm) Příjemné vnitřní klima znamená vedle optimální teploty také správnou vlhkost vzduchu. V létě unikají vodní páry při větrání otevřenými okny. V zimě, kdy se větrá daleko méně, musí kvalitní stěnový stavební systém propouštět dostatečné množství vodních par. Stěny z Liaporu mají nízký odpor difúze par stěny nevlhnou a kvalita vzduchu uvnitř stavby je výrazně lepší ve srovnání s jinými materiály. Tuto příznivou vlastnost Liaporu plně zachováte i při použití čistě minerálních vnějších i vnitřních omítek. Bezproblémové opracování U stěn z Liaporu není žádný problém dodatečně udělat drážky pro elektroinstalaci a jiné rozvody. Do stěn lze snadno přesně vrtat a frézovat. Do stěny z Liaporu snadno zatlučete hřebík. Hmoždinky spolehlivě drží po celou dobu životnosti stěn. SL T Liapor SL 247/365/240 Liatherm 247/425/240 Liapor M 247/240/ , , ,0 68,4 7,8 21,0 4 2, , , , ,0 70,7 9,4 22,1 4 2, , , , , ,0 83,4 5,4 22,0 53 1,11 6 Liapor KSL 247/365/248 KSL 247/425/248 KT 247/240/248 M 12 0, ,73 12 KM Liapor M 372/115/ ,0 84,4 2,6 22, /115/248

3 Základní sortiment kalibrovaných tvarovek Doplňky pro kalibrované zdivo Typ Zobrazení Označení Výrobní rozměry L / B / H Tlou šťka stě ny bez omítky Hmotnost tvárnice (kg/ks) (kg/pal. brutto) Pev nost ní třída tvárnic Třída obje m. hmotnos ti tvárnic Tepel ný od por R neomít. stěny Index vzdu cho vé neprůzvuč.r W Počet tvarovek na paletě 120x80 cm (mm) (mm) (kg) (MPa) (kg.m -3 ) (m 2.K.W -1 ) (db) (ks) Tvarovky pro obvodové a vnitřní nosné zdivo Spotřeba (ks/m 3 ) (ks/m 2 ) Popis: Pevnost v tlaku: Hmotnost a vydatnost: Poznámky: Tepelně izolační zdicí malta THERMOVIT λ = 0,27 W.m -1.K -1 Min. 5 MPa 1 pytel = 30 kg = 30 l hotové malty Odpovídá lehčené zdicí maltě L tř. M 5 dle ČSN EN Počet pytlů na paletě: 35 ks KSL Liapor KSL 247/365/ /300/ , , , , ,85 3, prodloužené , , ks 30 základní, 10 pro dělení 43,8 35,7 11,0 Popis: Pevnost v tlaku: Hmotnost a vydatnost: Poznámky: Tenkovrstvá zdicí malta BAUMIT λ = 1,00 W.m -1.K -1 Min. 5 MPa 1 pytel = 25 kg = 20 l hotové malty Odpovídá maltě pro zdění na tenké spáry (T) tř. M 5 dle ČSN EN Počet pytlů na paletě: 48 ks KT 247/365/ , , ,88 2, prodloužené 43,8 Popis: Délka: Poznámky: Kusů v balení: 247/425/ , , ,32 2, prodloužené 37,7 Nerezové spony 270 mm Použití pro spojení příček nebo nosných stěn s obvodovým zdivem, či vzájemně mezi sebou. 250 KM 247/240/ /300/ , , , , , , , , , , , , ks 55 základní, 10 prodloužené, 10 zkrácené 60 ks 40 základní, 10 prodloužené, 10 zkrácené 66,7 53,3 Popis: šířky pásu: Poznámky: Výstužný profil MURFOR EFS / Z 90 mm 190 mm Použití pro vyztužení parapetního a jinak oslabeného zdiva (např. niky), zamezuje vzniku trhlin. Popis: Pro šířku stěny: Poznámky: Délka profilu v bm: 3,05 247/365/ , , , , , , prodloužené, 43,8 Maltovací truhlík 240 mm Použití pro rovnoměrné a ekonomické maltování ložné spáry s volitelnou výškou ložné spáry. --- Tvarovky pro příčky 372/115/ , ks 90 základní, 10 pro dělení 92,8 11,0 KM 372/175/ , ks 60 základní, 10 pro dělení 61,0 11,0

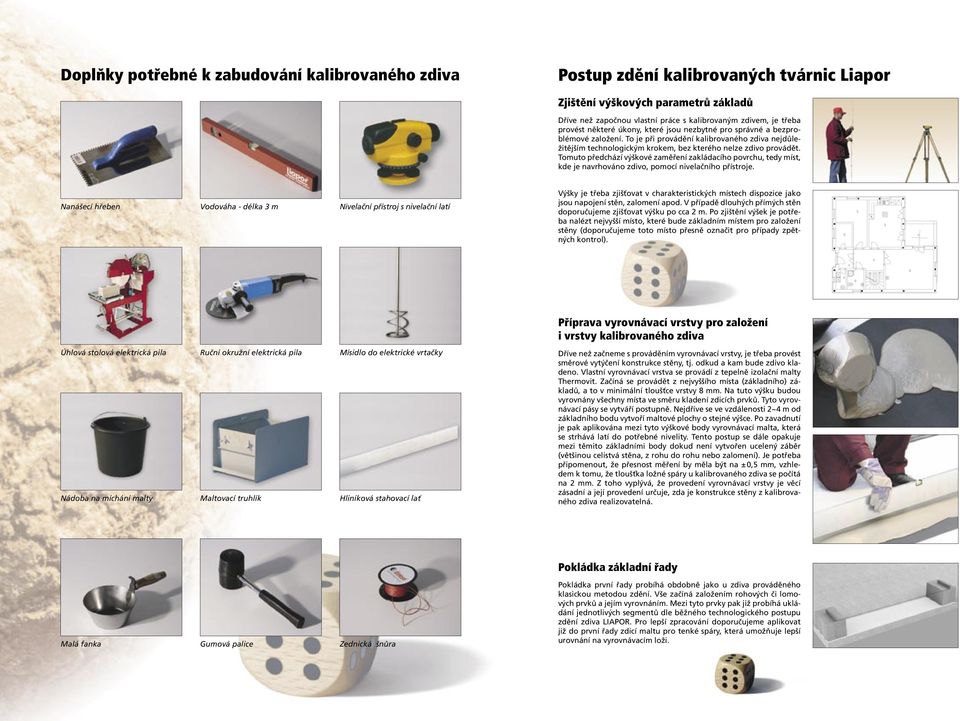

4 Doplňky potřebné k zabudování kalibrovaného zdiva Postup zdění kalibrovaných tvárnic Liapor Zjištění výškových parametrů základů Dříve než započnou vlastní práce s kalibrovaným zdivem, je třeba provést některé úkony, které jsou nezbytné pro správné a bezproblémové založení. To je při provádění kalibrovaného zdiva nejdůležitějším technologickým krokem, bez kterého nelze zdivo provádět. Tomuto předchází výškové zaměření zakládacího povrchu, tedy míst, kde je navrhováno zdivo, pomocí nivelačního přístroje. Nanášecí hřeben Vodováha - délka 3 m Nivelační přístroj s nivelační latí Výšky je třeba zjišťovat v charakteristických místech dispozice jako jsou napojení stěn, zalomení apod. V případě dlouhých přímých stěn doporučujeme zjišťovat výšku po cca 2 m. Po zjištění výšek je potřeba nalézt nejvyšší místo, které bude základním místem pro založení stěny (doporučujeme toto místo přesně označit pro případy zpětných kontrol). Příprava vyrovnávací vrstvy pro založení i vrstvy kalibrovaného zdiva Úhlová stolová elektrická pila Nádoba na míchání malty Ruční okružní elektrická pila Maltovací truhlík Mísidlo do elektrické vrtačky Hliníková stahovací lať Dříve než začneme s prováděním vyrovnávací vrstvy, je třeba provést směrové vytýčení konstrukce stěny, tj. odkud a kam bude zdivo kladeno. Vlastní vyrovnávací vrstva se provádí z tepelně izolační malty Thermovit. Začíná se provádět z nejvyššího místa (základního) základů, a to v minimální tloušťce vrstvy 8 mm. Na tuto výšku budou vyrovnány všechny místa ve směru kladení zdicích prvků. Tyto vyrovnávací pásy se vytváří postupně. Nejdříve se ve vzdálenosti 2~4 m od základního bodu vytvoří maltové plochy o stejné výšce. Po zavadnutí je pak aplikována mezi tyto výškové body vyrovnávací malta, která se strhává latí do potřebné nivelity. Tento postup se dále opakuje mezi těmito základními body dokud není vytvořen ucelený záběr (většinou celistvá stěna, z rohu do rohu nebo zalomení). Je potřeba připomenout, že přesnost měření by měla být na ± 0,5 mm, vzhledem k tomu, že tloušťka ložné spáry u kalibrovaného zdiva se počítá na 2 mm. Z toho vyplývá, že provedení vyrovnávací vrstvy je věcí zásadní a její provedení určuje, zda je konstrukce stěny z kalibrovaného zdiva realizovatelná. Pokládka základní řady Malá fanka Gumová palice Zednická šnůra Pokládka první řady probíhá obdobně jako u zdiva prováděného klasickou metodou zdění. Vše začíná založením rohových či lomových prvků a jejím vyrovnáním. Mezi tyto prvky pak již probíhá ukládání jednotlivých segmentů dle běžného technologického postupu zdění zdiva LIAPOR. Pro lepší zpracování doporučujeme aplikovat již do první řady zdicí maltu pro tenké spáry, která umožňuje lepší urovnání na vyrovnávacím loži.

5 Způsoby nanášení tenkovrstvé zdicí malty: Tenkovrstvá zdicí malta se dá aplikovat na kalibrované tvarovky dvěma způsoby: 1. Pomocí maltovacích boxů, které zajišťují rovnoměrné rozprostření tenkovrstvé zdicí malty po povrchu tvarovky. 2. Rozprostřením malty pomocí nanášecího hřebene nebo lžíce s hřebenem. Tyto prostředky umožňují provedení tloušťky maltového lože 2 mm. 3. Zdicí prvky se začnou ukládat v rozích domu a srovnávají se pomocí gumové palice a vodováhy. Pro lepší zpracovatelnost doporučujeme už na zavadlou vyrovnávací vrstvu aplikovat tenkovrstvou zdicí maltu. Rovina líce zdiva se vyznačí zednickou šňůrou vedenou kolem tvárnic v protilehlých rozích. 4. Zdicí prvky z Liaporu se před ukládáním do zdiva nevlhčí, pouze se zbaví prachu a povrchových nečistot. Jsou totiž méně nasákavé a odnímají maltě vodu podstatně méně než jiné zdicí materiály. Konzistence malty pro zdění se volí tužší než je obvyklé u jiných zdicích materiálů. 5. Zdicí prvky se ukládají do malty nanesené v celé šířce zdiva, maltování v pruzích se nedoporučuje, neboť zhoršuje pevnost zdiva. Malta vytlačená ze spár se stáhne zednickou lžící tak, aby nepřesahovala přes líc zdiva. Kontroluje se vodorovnost horního okraje zdiva a rovinnost líce zdiva. Příprava tenkovrstvé zdicí malty Příprava probíhá v nádobě pro míchání ručním elektrickým mísidlem ze suché směsi dle návodu, který je obsažen na obalu suché směsi. Obecné zásady při provádění zdiva z tenkým maltovým ložem V těchto zásadách jsou zohledněny požadavky ČSN P ENV ( ) Navrhování zděných konstrukcí, část 1-1: Obecná pravidla pro vyztužené a nevyztužené zděné konstrukce a ČSN P ENV , část 2 : Volba materiálů, konstruování a provádění zděných konstrukcí. Znění těchto předpisů doporučujeme dodržet při provádění zdiva z tvarovek Liapor. Obecný postup při zdění zdiva Zdění z tvarovek z Liaporu na tenké maltové lože se provádí následujícím způsobem, který lze shrnout pro lepší zapamatování do několika bodů. Je použito maltové lože tloušťky 2 mm. 1. Pokud je to nutné, položí se na vodorovnou podkladní konstrukci izolace proti vlhkosti nebo separační vrstvy (pod příčky). 2. Vyhledá se nejvyšší místo na podkladní ploše a provede se vyrovnání pro první vrstvu zdicích prvků pomocí vyrovnávacího maltového lože. 6. Tvarovky s perem a drážkou se ukládají na sraz, bez maltování boční stěny. Tvarovky s perem a drážkou a s maltovou kapsou se ukládají na sraz a kapsy se vyplní maltou THERMOVIT. U tvarovek s hladkou boční stěnou se boční stěna namaltuje před vložením do zdiva. 7. Při zdění se dodržuje základní délkový modul 125 mm a výškový modul 250 mm. Odchylky od těchto modulových délek se dozdí pomocí doplňkových bločků z Liaporu. 8. Při zdění se dodržují obecná pravidla pro vazbu zdicích prvků ve zdivu, pravidla pro vyztužování parapetů, překrývání styků různých materiálů na povrchu, zásady pro omítání a další zásady pro zdivo. 9. Teplota prostředí při zdění by neměla klesnout pod +5 C, ale bez opatření by neměly probíhat ani práce, pokud teplota přesahuje +30 C.

6 Zásady při provádění zdiva Liapor Tvarovky se kladou ložnou stranou s uzavřenými nebo částečně uzavřenými dutinami nahoru, čímž nebude docházet k propadávání zdicí malty do vzduchových dutin s následným zhoršením tepelně izolačních vlastností zdiva a také nedojde ke zvýšené spotřebě malty. Vazba zdiva Prvky musí být v rámci celku spojeny tak, aby bylo možné pohlížet na tento celek, případně segment, jako na jednolitý tuhý celek (dle ČSN P ENV , (1)). Při zdění se musí důsledně dodržovat pravidla vazby. Tvárnice musí být převázány o 0,4 násobek výšky tvárnice, minimálně však o 45 mm. Při výšce tvárnic 248 mm je to tedy 99 mm, což je cca 100 mm. Toto pravidlo se musí obzvláště pečlivě dodržet v místech změny tloušťky nebo výšky stěny, jako je např. u parapetních stěn pod okenními otvory, ve výklencích a nikách, v rozích, atd. (ČSN P ENV , (2)) Vyztužování míst s koncentrací napětí V místech, kde se ve zdivu koncentrují tahová napětí, jako například parapetní zdivo, zdivo nade dveřmi nebo v okolí jiných otvorů, se doporučuje vkládat pomocnou tahovou výztuž MURFOR EFS / Z. Tato výztuž se vkládá minimálně do každé druhé spáry a musí přesahovat do sousedního pilíře alespoň o 500 mm, a to souvisle přes celou šířku otvoru. Výztuž může být provedena z vláknových výztužných sítí. Výztuž je třeba vložit do nejbližších dvou ložných spár pod a nad otvorem. Při provádění tenkých dlouhých rovinných konstrukcí (např. příčky délky nad 6 m), tj. bez přirozeného dispozičního zalomení, doporučujeme vložit do každé druhé spáry pomocnou výztuž MURFOR EFS / Z pro zdivo z důvodu dotvarování, smršťování a teplotní roztažnosti (ČSN P ENV , ) VLOŽENÁ VÝZTUŽ Vyztužování ložných spár pod otvory Napojování stěn Příčky s nosnými stěnami a nosné stěny různých vlastností mají být navzájem spojovány pomocí ocelových pásků, aby byla umožněna jejich oddělená deformace. Nedoporučuje se spojovat takové stěny pomocí vazby do kapes (ČSN P ENV , ). Jestliže vzdálenosti ocelových pásků nejsou v projektové specifikaci určeny, nemá být svislá vzdálenost mezi dvěma ložnými spárami, v nichž jsou uloženy ocelové pásky, větší než 600mm (ČSN P ENV , (2)). Pokud není předepsáno jinak, doporučuje se ukládání ocelových pásků do ložných spár během zdění (ČSN P ENV , (3)). Zásady vazby zdiva. Jestliže není možné dodržet výše uvedenou zásadu, je třeba učinit opatření k dosažení požadované únosnosti. Toto opatření může zahrnovat vložení výztuže, např. v podobě svařované sítě (ČSN P ENV , (2)). Tvárnice s perem a drážkou se kladou na sraz nebo co nejblíže k sobě tak, aby mezera mezi nimi nebyla větší než 3 mm. Tvárnice s maltovou kapsou se kladou vedle sebe tak, aby mezera mezi nimi nebyla větší než 10 mm. Maltová kapsa musí být vyplněna zdicí maltou ihned při zdění, v našem případě maltou THERMOVIT. Pokud při zdění vzniknou mezi tvárnicemi větší mezery, než je uvedeno výše či jiná vadná místa, musí být vyplněna zdicí maltou ihned při zdění (ČSN P ENV , (3), (3)). Tvárnice s příčnými dutinami pro dělení se mají do zdiva vkládat jen ve vnější pětině délky stěny. Nesmí se dávat ve vrstvách nad sebou a nesmí se vkládat u parapetního zdiva pod svislé okraje otvorů (ČSN P ENV , (2)). Napojení stěn pomocí pásků. Pro stěny širší než 240 mm. Pro stěny do šířky 175 mm. Montáž prefabrikovaných překladů Na rozdíl od zdiva pro montáž překladů se aplikuje tloušťka ukládacího lože 8-12 mm, za účelem správného vyrovnání překladu.

7 Váš dodavatel kalibrovaného zdiva Liapor: Lias Vintířov, lehký stavební materiál, k. s. CZ Vintířov Tel.: Fax: info@liapor.cz
