1 CS - česky Návod k instalaci a provozu FS 211 ¼ až 2

2 Vážený zákazníku, děkujeme, že jste se rozhodl pro proudový senzor. Před montáží a uvedením proudového senzoru do provozu si laskavě pečlivě přečtěte tento návod na instalaci a použití a postupujte podle našich pokynů. Pouze při přesném dodržování popsaných předpisů a pokynů je zaručena správná funkce proudového senzoru a spolehlivý provoz. 2 FS 211

3 Obsah 1 Bezpečnostní předpisy 4 2 Oblast použití 5 3 Zvláštní výhody 5 4 Technické údaje 6 5 Rozsahy měření vzduchu 7 6 Mezní hodnoty měření pro různé plyny 7 7 Doporučení pro montáž 8 8 Měřicí úsek se závitovým připojením 9 9 Elektrické připojení Připojovací svorky připojovací zástrčky M Pin-zapojení připojovací zástrčky M Legenda k Pin-zapojení Výstup impulsů pro signalizaci Délky impulsů v závislosti na spotřebě Vnitřní sběrač impulsů Připojení k měřicí jednotce DD Připojení jednoho průtokového senzoru k měřicí jednotce Připojení dvou průtokových senzorů k měřicí jednotce Údržba Demontáž a montáž měřicí jednotky Čištění senzoru Kalibrace/ Nastavení Obsluha displeje Autotest displeje Konfigurace-nastavení Prohlášení o shodě 18 FS 211 3

4 1 Bezpečnostní předpisy Zkontrolujte, zda tento návod odpovídá typu přístroje. Dodržujte všechny uvedené pokyny v tomto návodu na instalaci a obsluhu. Obsahuje základní informace, které je třeba dodržovat při instalaci, provozu a údržbě. Proto je bezpodmínečně nutné, aby si montéři, jakož i příslušný provozovatel / obsluhující personál přečetli tento návod na instalaci a obsluhu před instalací, uvedením do provozu a údržbou. Návod na instalaci a obsluhu musí být kdykoliv k dispozici v místě instalace průtokiového senzoru. Zároveň s tímto návodem na instalaci a obsluhu je nutné dodržovat případné místní popř. národní předpisy. Při nejasnostech či dotazech k tomuto návodu na instalaci a obsluhu nebo k samotnému přístroji se laskavě spojte s BEKO TECHNOLOGIES. Opatření: Nebezpečí! Stlačený vzduch! Při kontaktu s rychle a nárazově vypouštěným stlačeným vzduchem nebo od prasklých a/nebo nezajištěných dílů zařízení existuje nebezpečí zranění nebo smrti. Max. provozní tlak nesmí být překročen (viz typový štítek)! Používejte pouze instalační materiál, který je odolný vůči tlaku! Zabraňte tomu, aby byly osoby nebo předměty zasaženy unikajícím vzduchem! Opatření: Nebezpečí! Napětí v síti! Při kontaktu s napětím v síti u vodivých neizolovaných dílů existuje nebezpečí úrazu elektrickým proudem s následkem zranění a smrti. Při elektrické instalaci dodržujte všechny platné předpisy (např. VDE 0100)! Údržbové práce provádějte pouze ve stavu bez tlaku! Všechny elektropráce smí provádět pouze k tomu kompetentní odborný personál.. Opatření: Nebezpečí! Nedovolené provozní parametry! Při nedosažení popř. překročení tolerančních mezí vzniká nebezpečí pro lidi a materiál a mohou se objevit funkční a provozní poruchy. Max. provozní tlak nesmí být překročen (viz typový štítek)! Ujistěte se, že je průtokový senzor provozován pouze v rámci povolených a na typovém štítku uvedených tolerančních mezí. Přesné dodržování výkonových údajů průtokového senzoru v souvislosti s použitím. Nesmí se překročit povolená skladovací a přepravní teplota. Provádějte pravidelnou údržbu a kalibraci. 4 FS 211

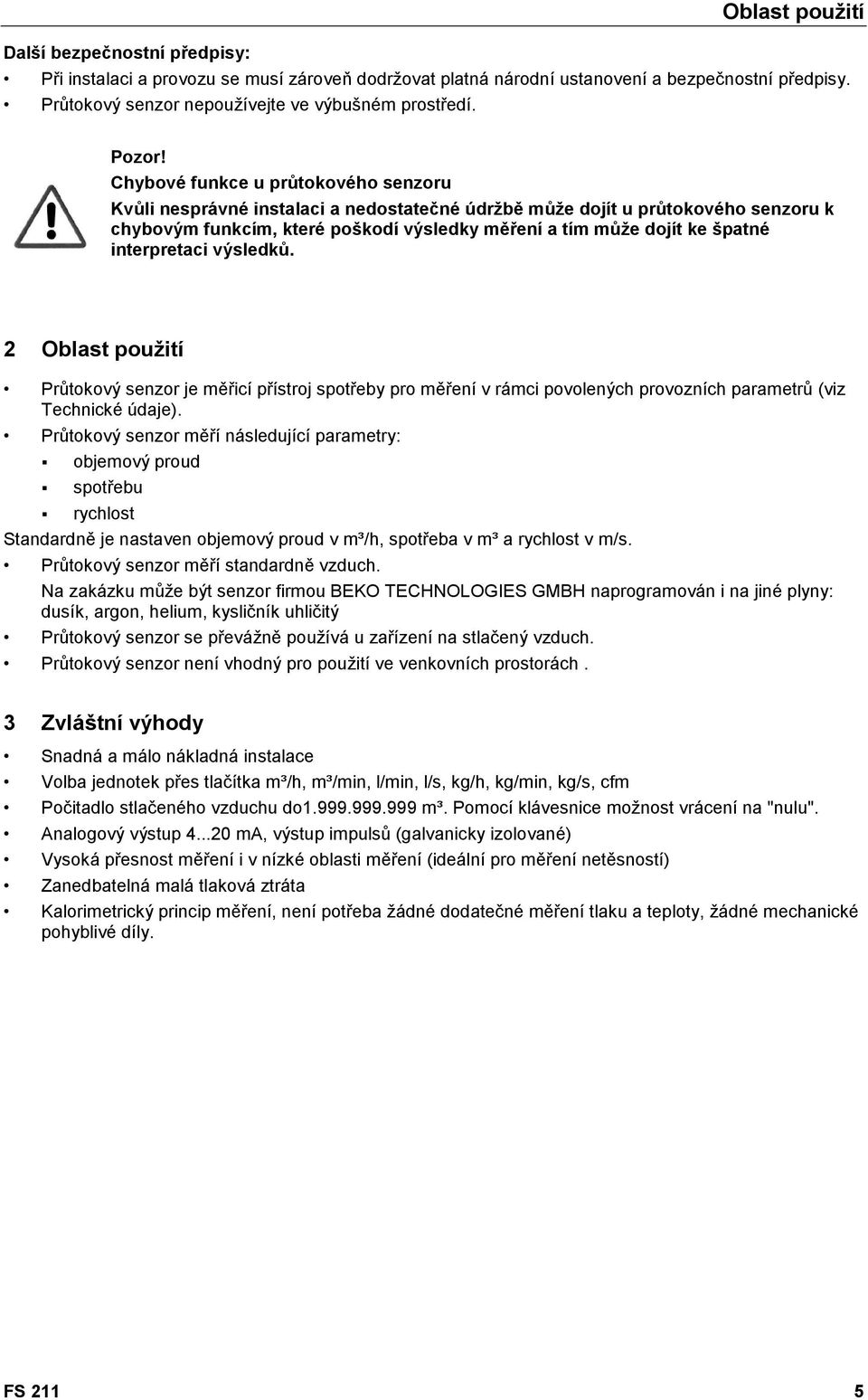

5 r. Oblast použití Další bezpečnostní předpisy: Při instalaci a provozu se musí zároveň dodržovat platná národní ustanovení a bezpečnostní předpisy. Průtokový senzor nepoužívejte ve výbušném prostředí. Pozor! Chybové funkce u průtokového senzoru Kvůli nesprávné instalaci a nedostatečné údržbě může dojít u průtokového senzoru k chybovým funkcím, které poškodí výsledky měření a tím může dojít ke špatné interpretaci výsledků. 2 Oblast použití Průtokový senzor je měřicí přístroj spotřeby pro měření v rámci povolených provozních parametrů (viz Technické údaje). Průtokový senzor měří následující parametry: objemový proud spotřebu rychlost Standardně je nastaven objemový proud v m³/h, spotřeba v m³ a rychlost v m/s. Průtokový senzor měří standardně vzduch. Na zakázku může být senzor firmou BEKO TECHNOLOGIES GMBH naprogramován i na jiné plyny: dusík, argon, helium, kysličník uhličitý Průtokový senzor se převážně používá u zařízení na stlačený vzduch. Průtokový senzor není vhodný pro použití ve venkovních prostorách. 3 Zvláštní výhody Snadná a málo nákladná instalace Volba jednotek přes tlačítka m³/h, m³/min, l/min, l/s, kg/h, kg/min, kg/s, cfm Počitadlo stlačeného vzduchu do m³. Pomocí klávesnice možnost vrácení na "nulu". Analogový výstup ma, výstup impulsů (galvanicky izolované) Vysoká přesnost měření i v nízké oblasti měření (ideální pro měření netěsností) Zanedbatelná malá tlaková ztráta Kalorimetrický princip měření, není potřeba žádné dodatečné měření tlaku a teploty, žádné mechanické pohyblivé díly. FS 211 5

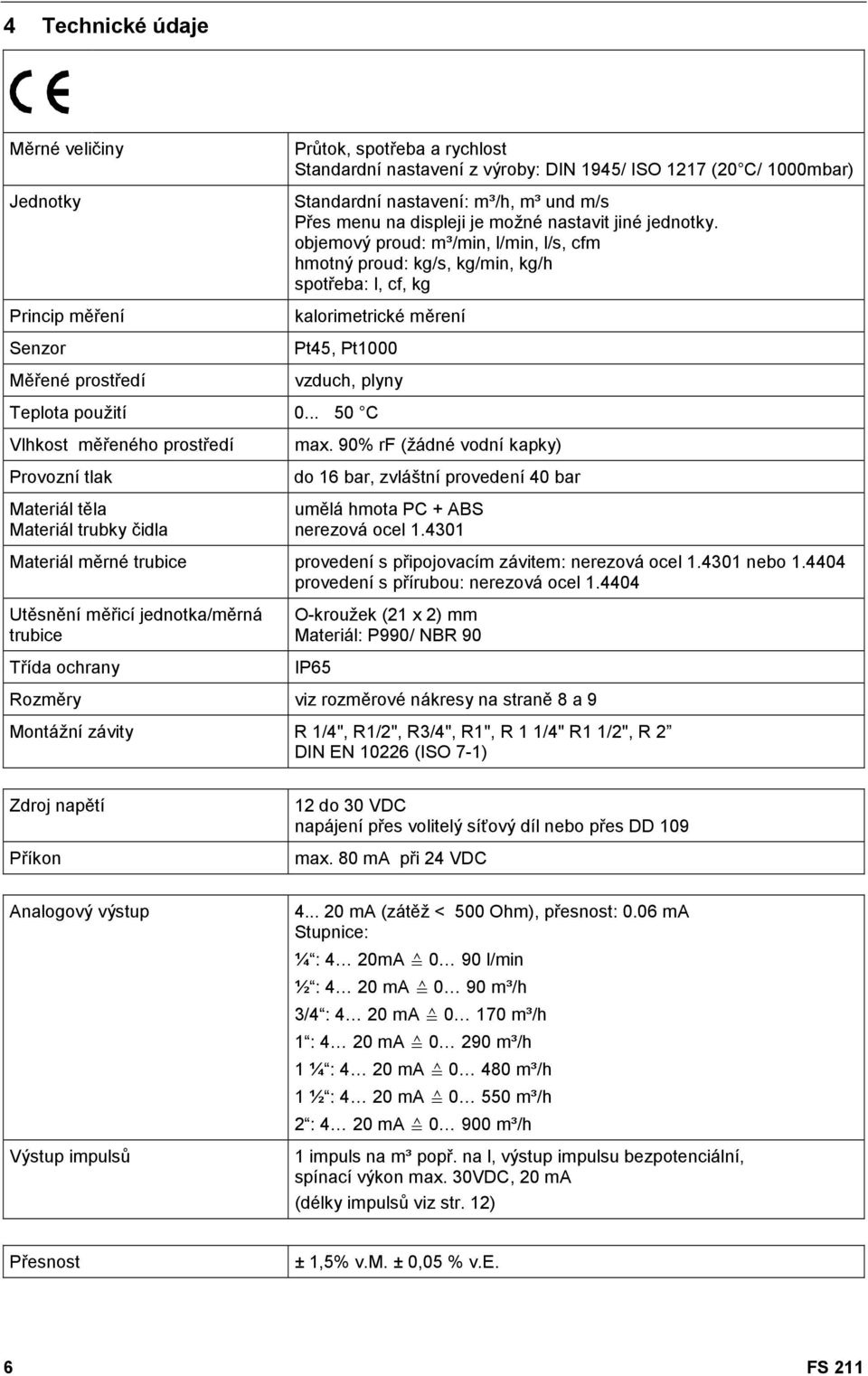

6 4 Technické údaje Měrné veličiny Jednotky Princip měření Senzor Měřené prostředí Průtok, spotřeba a rychlost Standardní nastavení z výroby: DIN 1945/ ISO 1217 (20 C/ 1000mbar) Standardní nastavení: m³/h, m³ und m/s Přes menu na displeji je možné nastavit jiné jednotky. objemový proud: m³/min, l/min, l/s, cfm hmotný proud: kg/s, kg/min, kg/h spotřeba: l, cf, kg kalorimetrické měrení Pt45, Pt1000 vzduch, plyny Teplota použití C Vlhkost měřeného prostředí Provozní tlak Materiál těla Materiál trubky čidla max. 90% rf (žádné vodní kapky) do 16 bar, zvláštní provedení 40 bar umělá hmota PC + ABS nerezová ocel Materiál měrné trubice provedení s připojovacím závitem: nerezová ocel nebo provedení s přírubou: nerezová ocel Utěsnění měřicí jednotka/měrná trubice Třída ochrany O-kroužek (21 x 2) mm Materiál: P990/ NBR 90 IP65 Rozměry viz rozměrové nákresy na straně 8 a 9 Montážní závity R 1/4", R1/2", R3/4", R1", R 1 1/4" R1 1/2", R 2 DIN EN (ISO 7-1) Zdroj napětí Příkon 12 do 30 VDC napájení přes volitelý síťový díl nebo přes DD 109 max. 80 ma při 24 VDC Analogový výstup Výstup impulsů ma (zátěž < 500 Ohm), přesnost: 0.06 ma Stupnice: ¼ : 4 20mA 0 90 l/min ½ : 4 20 ma 0 90 m³/h 3/4 : 4 20 ma m³/h 1 : 4 20 ma m³/h 1 ¼ : 4 20 ma m³/h 1 ½ : 4 20 ma m³/h 2 : 4 20 ma m³/h 1 impuls na m³ popř. na l, výstup impulsu bezpotenciální, spínací výkon max. 30VDC, 20 ma (délky impulsů viz str. 12) Přesnost ± 1,5% v.m. ± 0,05 % v.e. 6 FS 211

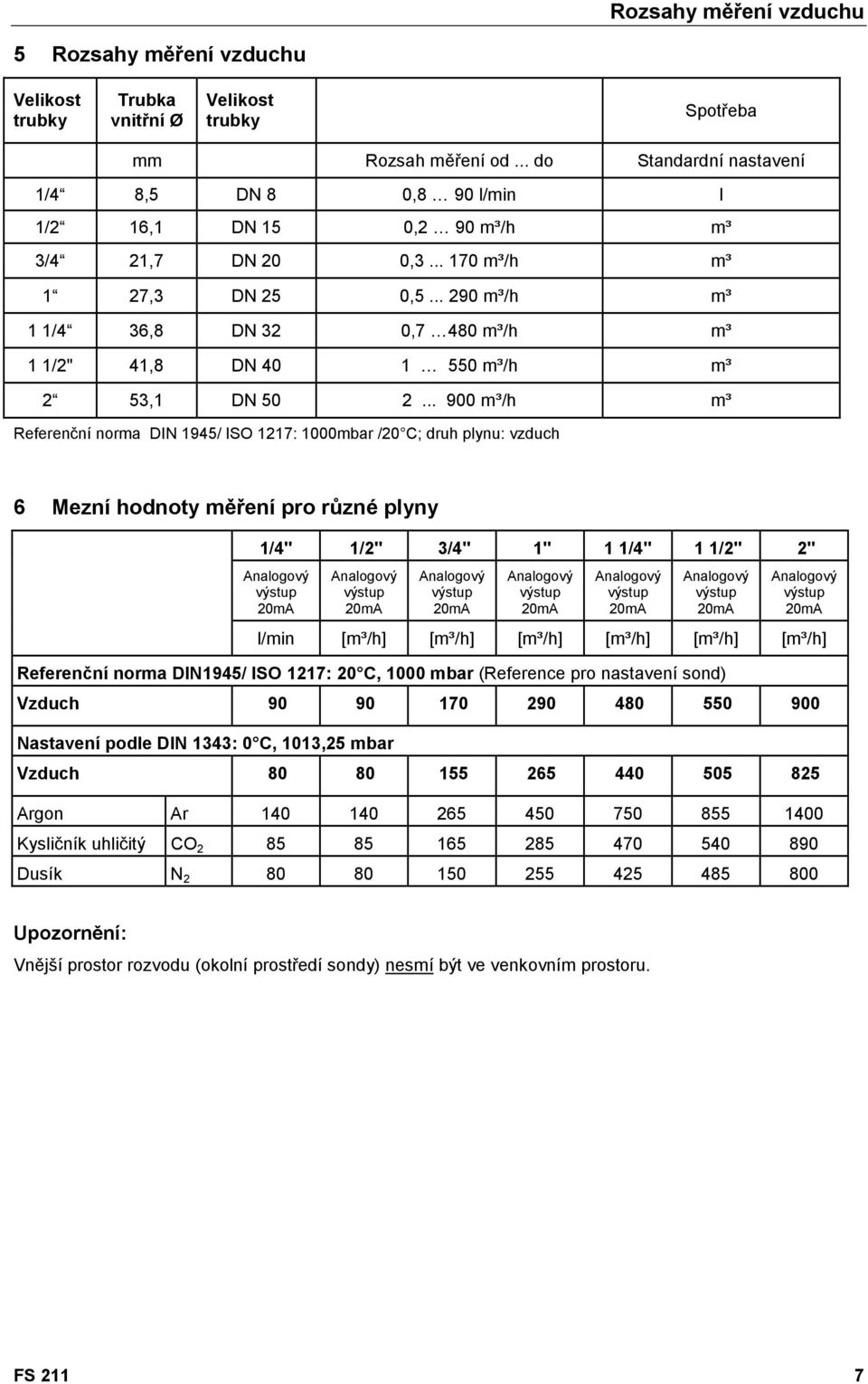

7 Rozsahy měření vzduchu 5 Rozsahy měření vzduchu Velikost trubky Trubka vnitřní Ø Velikost trubky Spotřeba mm Rozsah měření od... do Standardní nastavení 1/4 8,5 DN 8 0,8 90 l/min l 1/2 16,1 DN 15 0,2 90 m³/h m³ 3/4 21,7 DN 20 0, m³/h m³ 1 27,3 DN 25 0, m³/h m³ 1 1/4 36,8 DN 32 0,7 480 m³/h m³ 1 1/2" 41,8 DN m³/h m³ 2 53,1 DN m³/h m³ Referenční norma DIN 1945/ ISO 1217: 1000mbar /20 C; druh plynu: vzduch 6 Mezní hodnoty měření pro různé plyny 1/4" 1/2" 3/4" 1" 1 1/4" 1 1/2" 2" Analogový výstup 20mA Analogový výstup 20mA Analogový výstup 20mA Analogový výstup 20mA Analogový výstup 20mA Analogový výstup 20mA Analogový výstup 20mA l/min [m³/h] [m³/h] [m³/h] [m³/h] [m³/h] [m³/h] Referenční norma DIN1945/ ISO 1217: 20 C, 1000 mbar (Reference pro nastavení sond) Vzduch Nastavení podle DIN 1343: 0 C, 1013,25 mbar Vzduch Argon Ar Kysličník uhličitý CO Dusík N Upozornění: Vnější prostor rozvodu (okolní prostředí sondy) nesmí být ve venkovním prostoru. FS 211 7

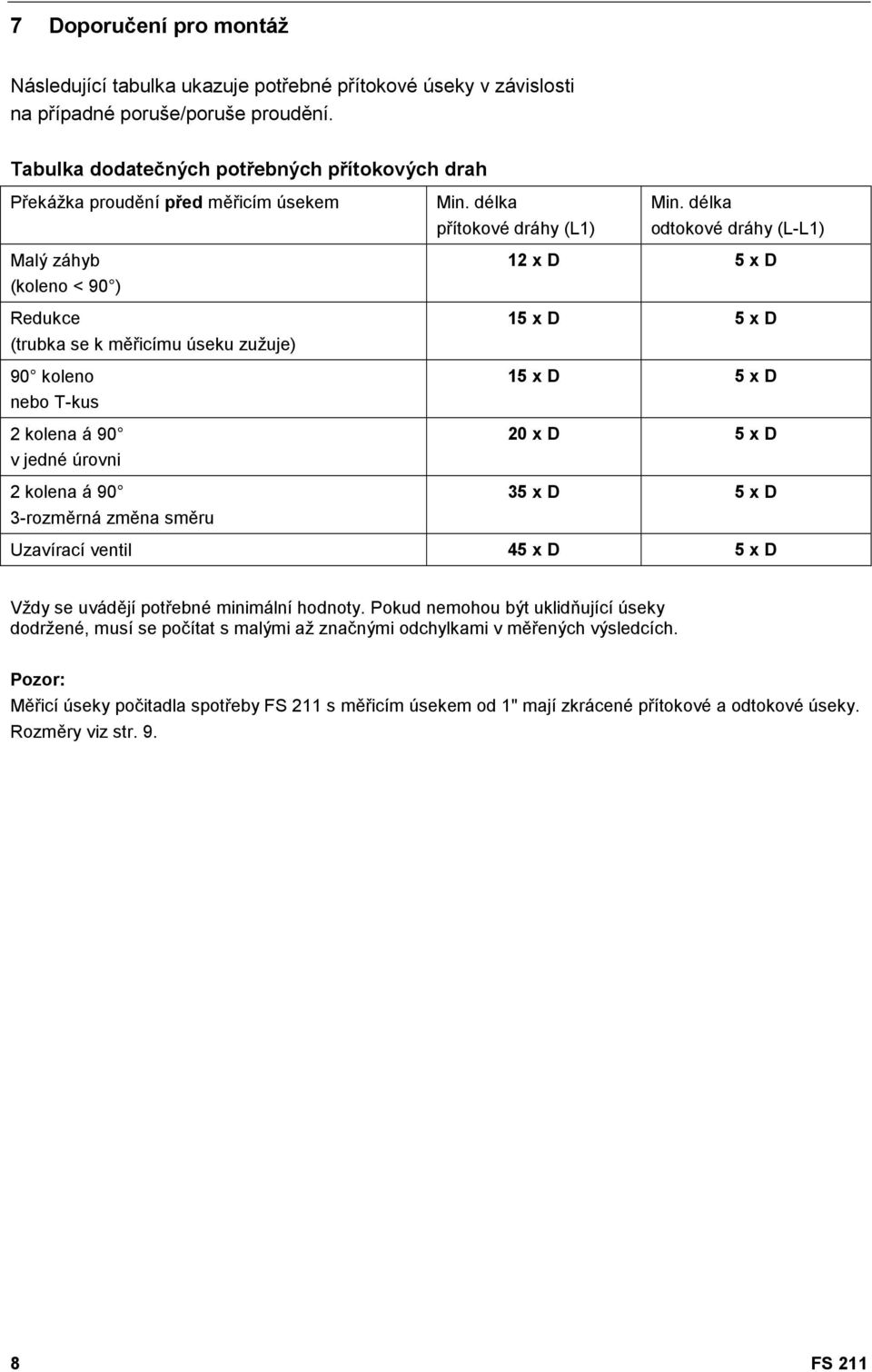

8 7 Doporučení pro montáž Následující tabulka ukazuje potřebné přítokové úseky v závislosti na případné poruše/poruše proudění. Tabulka dodatečných potřebných přítokových drah Překážka proudění před měřicím úsekem Min. délka přítokové dráhy (L1) Min. délka odtokové dráhy (L-L1) Malý záhyb (koleno < 90 ) Redukce (trubka se k měřicímu úseku zužuje) 90 koleno nebo T-kus 2 kolena á 90 v jedné úrovni 2 kolena á 90 3-rozměrná změna směru 12 x D 5 x D 15 x D 5 x D 15 x D 5 x D 20 x D 5 x D 35 x D 5 x D Uzavírací ventil 45 x D 5 x D Vždy se uvádějí potřebné minimální hodnoty. Pokud nemohou být uklidňující úseky dodržené, musí se počítat s malými až značnými odchylkami v měřených výsledcích. Pozor: Měřicí úseky počitadla spotřeby FS 211 s měřicím úsekem od 1" mají zkrácené přítokové a odtokové úseky. Rozměry viz str FS 211

9 Měřicí úsek se závitovým připojením 8 Měřicí úsek se závitovým připojením AD= vnější průměr trubky, ID= vnitřní trůměr trubky Velikost trubky Velikost trubky AD/ ID (mm) L (mm) L1 (mm) H (mm) H1 (mm) R A (mm) 1/4" DN 8 13,7 / 8, ,0 165,7 R 1/4" 15 1/2 DN 15 21,3 / 16, ,4 165,7 R 1/2 20 3/4 DN 20 26,9 / 21, ,2 165,7 R 3/ DN 25 33,7 / 27, ,6 165,7 R /4" DN 32 42,4 / 36, ,9 165,7 R 1 1/4" /2 DN 40 48,3 / 41, ,9 165,7 R 1 1/ DN 50 60,3 / 53, ,9 165,7 R 2 30 Pozor: Měřicí úseky počitadla spotřeby FS 211 s měřicím úsekem od 1" mají zkrácené přítokové a odtokové úseky. FS 211 9

10 9 Elektrické připojení Pozor: Nepotřebná připojení (NC) se nesmí připojit na potenciál a/ nebo zem. Dráty odstřihněte a zaizolujte. Připojovací zátrčka A Připojovací zástrčka B 9.1 Připojovací svorky připojovací zástrčky M12 Připojovací svorky (pohled ze strany svorek) 9.2 Pin-zapojení připojovací zástrčky M12 Pin 1 Pin 2 Pin 3 Pin 4 Pin 5 Připojovací zástrčka A NC (SDI) -VB +VB +I 4 20 ma NC Barvy připojovacích drátů hnědý bílý modrý černý šedý Připojovací zástrčka B NC (SDI) NC NC impuls izolovaný impuls izolovaný Barvy připojovacích drátů hnědý bílý modrý černý šedý Pozor: Nepotřebná připojení (NC) se nesmí připojit na potenciál a/ nebo zem. Dráty odstřihněte a zaizolujte 10 FS 211

11 9.3 Legenda k Pin-zapojení Elektrické připojení -VB +VB Záporné napětí 0V Kladné napětí VDC hlazené +I Proudový signál 4 20 ma aktuální průtok Impuls NC Impuls pro spotřebu Nesmí se připojit na potenciál a/nebo zem. Dráty odstřihněte a zaizolujte. Připojovací zástrčka A Připojovací zástrčka B FS

12 10 Výstup impulsů pro signalizaci Délky impulsů jsou závislé na spotřebě. Impulsy, na každou nastavenou spotřební jednotku jeden impuls, se sbírají uvnitř sondy a zobrazují se v sekundovém intervalu. Impuls : Je k dispozici jeden izolovaný kontakt. Po dobu trvání impulsu je zavřený. Max. spínací výkon : 30 VDC, 20 ma (polovodičové relé galvanicky izolované) Délky impulsů v závislosti na spotřebě Může být vysláno 36 impulsů za sekundu. Pozor: Když se překročí max. průtok, nevysílají se žádné další signály. V tomto případě laskavě přepněte jednotku např. z l/min na m³/h Délka impulsu [ms] [m³/h] [m³/min] [l/min] [cfm] [kg/h] [kg/min] [kg/s] Max. průtok Vnitřní sběrač impulsů Počet m³/ s se sčítá a vždy po sekundě se vyšle signál 12 FS 211

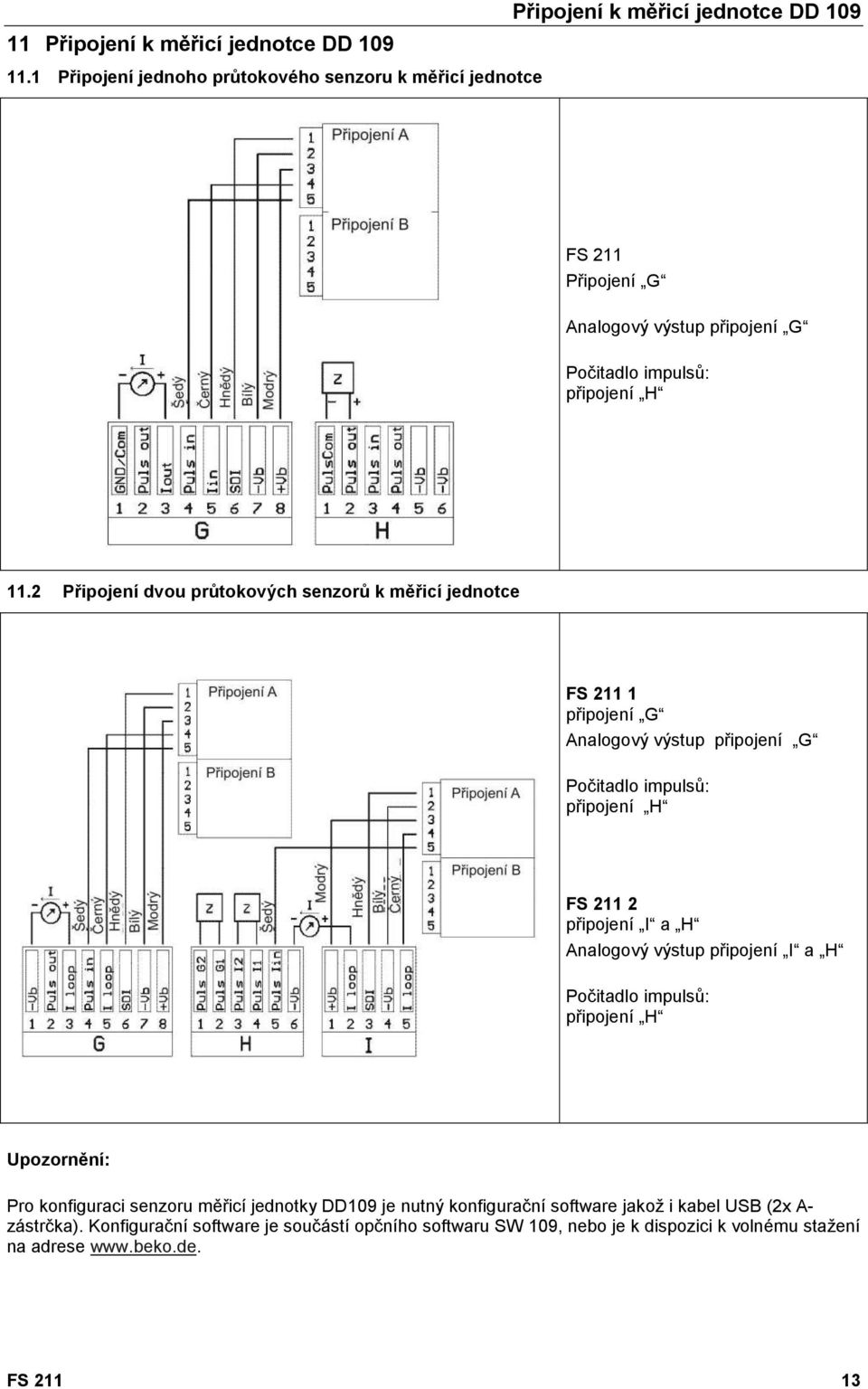

13 11 Připojení k měřicí jednotce DD 109 Připojení k měřicí jednotce DD Připojení jednoho průtokového senzoru k měřicí jednotce FS 211 Připojení G Analogový výstup připojení G Počitadlo impulsů: připojení H 11.2 Připojení dvou průtokových senzorů k měřicí jednotce FS připojení G Analogový výstup připojení G Počitadlo impulsů: připojení H FS připojení I a H Analogový výstup připojení I a H Počitadlo impulsů: připojení H Upozornění: Pro konfiguraci senzoru měřicí jednotky DD109 je nutný konfigurační software jakož i kabel USB (2x A- zástrčka). Konfigurační software je součástí opčního softwaru SW 109, nebo je k dispozici k volnému stažení na adrese FS

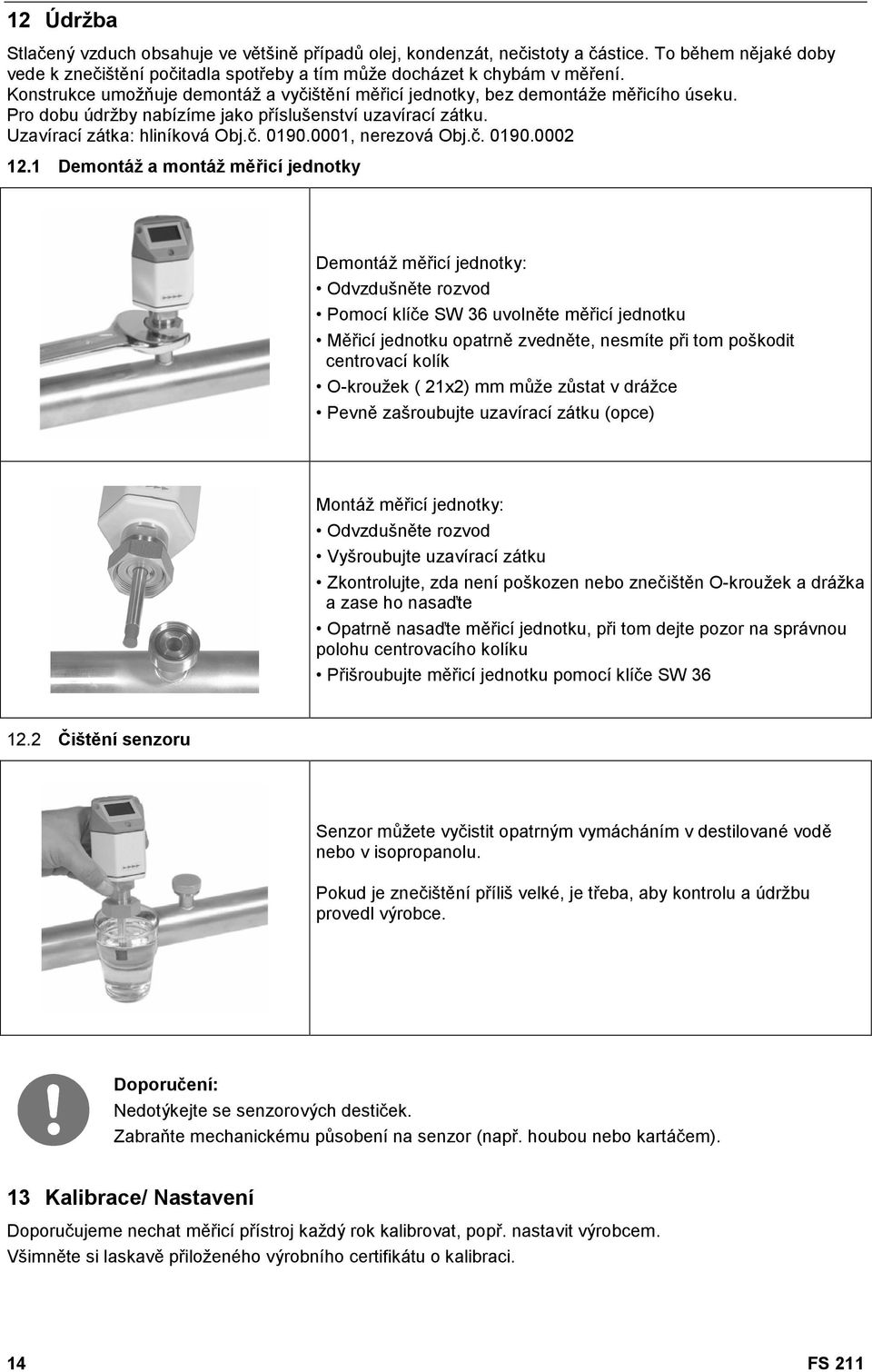

14 12 Údržba Stlačený vzduch obsahuje ve většině případů olej, kondenzát, nečistoty a částice. To během nějaké doby vede k znečištění počitadla spotřeby a tím může docházet k chybám v měření. Konstrukce umožňuje demontáž a vyčištění měřicí jednotky, bez demontáže měřicího úseku. Pro dobu údržby nabízíme jako příslušenství uzavírací zátku. Uzavírací zátka: hliníková Obj.č , nerezová Obj.č Demontáž a montáž měřicí jednotky Demontáž měřicí jednotky: Odvzdušněte rozvod Pomocí klíče SW 36 uvolněte měřicí jednotku Měřicí jednotku opatrně zvedněte, nesmíte při tom poškodit centrovací kolík O-kroužek ( 21x2) mm může zůstat v drážce Pevně zašroubujte uzavírací zátku (opce) Montáž měřicí jednotky: Odvzdušněte rozvod Vyšroubujte uzavírací zátku Zkontrolujte, zda není poškozen nebo znečištěn O-kroužek a drážka a zase ho nasaďte Opatrně nasaďte měřicí jednotku, při tom dejte pozor na správnou polohu centrovacího kolíku Přišroubujte měřicí jednotku pomocí klíče SW Čištění senzoru Senzor můžete vyčistit opatrným vymácháním v destilované vodě nebo v isopropanolu. Pokud je znečištění příliš velké, je třeba, aby kontrolu a údržbu provedl výrobce. Doporučení: Nedotýkejte se senzorových destiček. Zabraňte mechanickému působení na senzor (např. houbou nebo kartáčem). 13 Kalibrace/ Nastavení Doporučujeme nechat měřicí přístroj každý rok kalibrovat, popř. nastavit výrobcem. Všimněte si laskavě přiloženého výrobního certifikátu o kalibraci. 14 FS 211

15 14 Obsluha displeje Obsluha displeje 14.1 Autotest displeje Po zapnutí proudového senzoru FS 211 proběhne u displeje autotest a pak se zobrazí aktuální měřené hodnoty. Slave mode Změny v nastavení jsou možné pouze přes DD 109 Master mode Změny v nastavení pomocí tlačítek na FS 211 FS

16 14.2 Konfigurace-nastavení Pro změnu konfigurace se musí na 3 sekundy zmačknout tlačítko Enter 3. Po zadání odblokovacího kódu začne menu požadovagt zadání objevmového proudu jednotky. Jednotka začne blikat a hodnota se může změnit pomocí tlačítka šipka nahoru. Zvolená jednotka se potvrdí tlačítkem Enter. Konfigurační menu: 16 FS 211

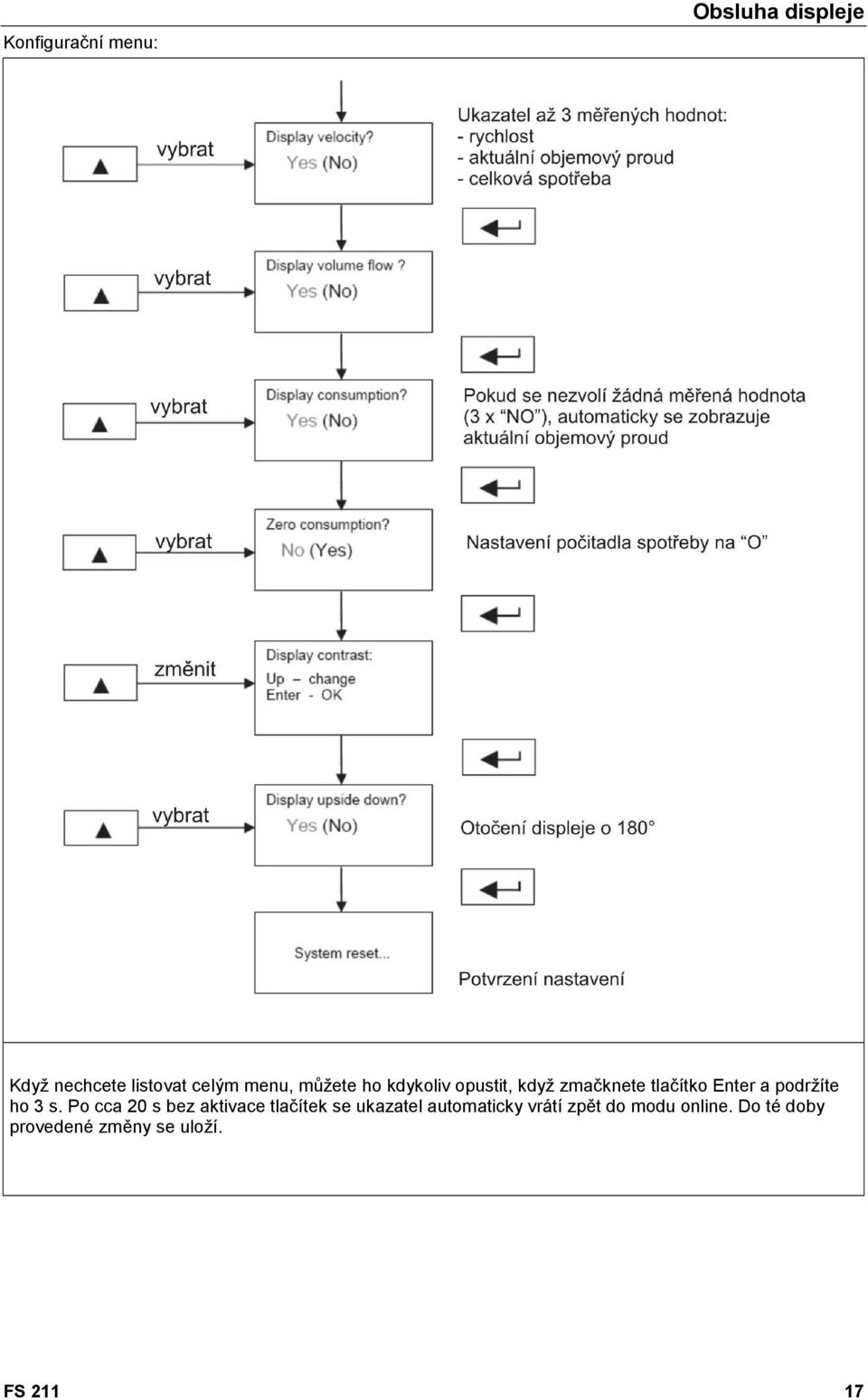

17 Konfigurační menu: Obsluha displeje Když nechcete listovat celým menu, můžete ho kdykoliv opustit, když zmačknete tlačítko Enter a podržíte ho 3 s. Po cca 20 s bez aktivace tlačítek se ukazatel automaticky vrátí zpět do modu online. Do té doby provedené změny se uloží. FS

18 15 Prohlášení o shodě 18 FS 211

19 Prohlášení o shodě BEKO TECHNOLOGIES GMBH Neuss, GERMANY Tel: ES-Prohlášení o shodě Tímto prohlašujeme, že dále uvedené výrobky v námi dodávaném provedení odpovídají požadavkům příslušných norem: Označení výrobku: FS211 ¼, ½, ¾, 1, 1 ¼, 1 ½, 2 Zdroj napětí: Max. provozní tlak: Popis výrobku a funkce: VDC 16 bar Senzor pro měření objemového proudu v systému rozvodu stlačeného vzduchu Směrnice o nízkém napětí 2006/95/EG Se jmenovitým napětím max. 30 VDC nespadá výrobek do oblasti uplatnění směrnice o nízkém napětí (tam Článek 1). Směrnice EMV 2004/108/EG Použité normy: Rušivé vyzařování: EN 61326: A1: A2: A3:2003 Odolnost proti rušení: EN 61326: A1: A2: A3:2003 Výrobky jsou označené zobrazeným znakem: Toto prohlášení se vztahuje pouze na výrobky v takovém stavu, ve kterém byly uvedeny do provozu; díly, které nejsou přidané výrobcem a/nebo následně provedené zásahy se nezohledňují. Neuss, BEKO TECHNOLOGIES GMBH i.v. Christian Riedel Vedoucí managementu kvality FS

20 A Autotest displeje...15 B Bezpečnostní předpisy... 4, 5 C Čištění senzoru D Délky impulsů v závislosti na spotřebě Demontáž a montáž měřicí jednotky E Elektrické připojení K Kalibrace...14 L Legenda k Pin-zapojení...11 M Měřicí úsek se závitovým připojením... 9 Měrné veličiny... 6 Mezní hodnoty měření pro různé plyny... 7 N Nastavení...14 Nebezpečí napětí v síti... 4 Nebezpečí stlačený vzduch... 4 Nebezpečí stlačený vzduch... 4 Nesprávná instalace...5 O Oblast použití...5 Odborný personál...4 P Pin-zapojení připojovací zástrčky M Počitadlo impulsů...13 Polovodičové relé...12 Princip měření... 6 Připojení dvou průtokových senzorů k DD Připojení jednoho průtokového senzoru k DD Připojovací svorky připojovací zástrčky M Prohlášení o shodě...18 R Referenční norma... 7 Rozsahy měření vzduchu... 7 T Technické údaje...6 U Údržba...14 Uzavírací...14 Uzavírací zátka...14 V Venkovní prostory...5 Vnitřní sběrač impulsů...12 Výstup impulsů pro signalizaci...12 Z Zvláštní výhody FS 211
