1 -1- Akce : Hala pro úpravu plochého skla, p. č. 505, 506, 213/1, 213/4, 213/5 a 213/6, k. ú. Lázně Toušeň. POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ Stupeň projektové dokumentace : stavební povolení Vypracoval : Radek Příhoda U Hada České Budějovice telefon : České Budějovice, listopad 2014

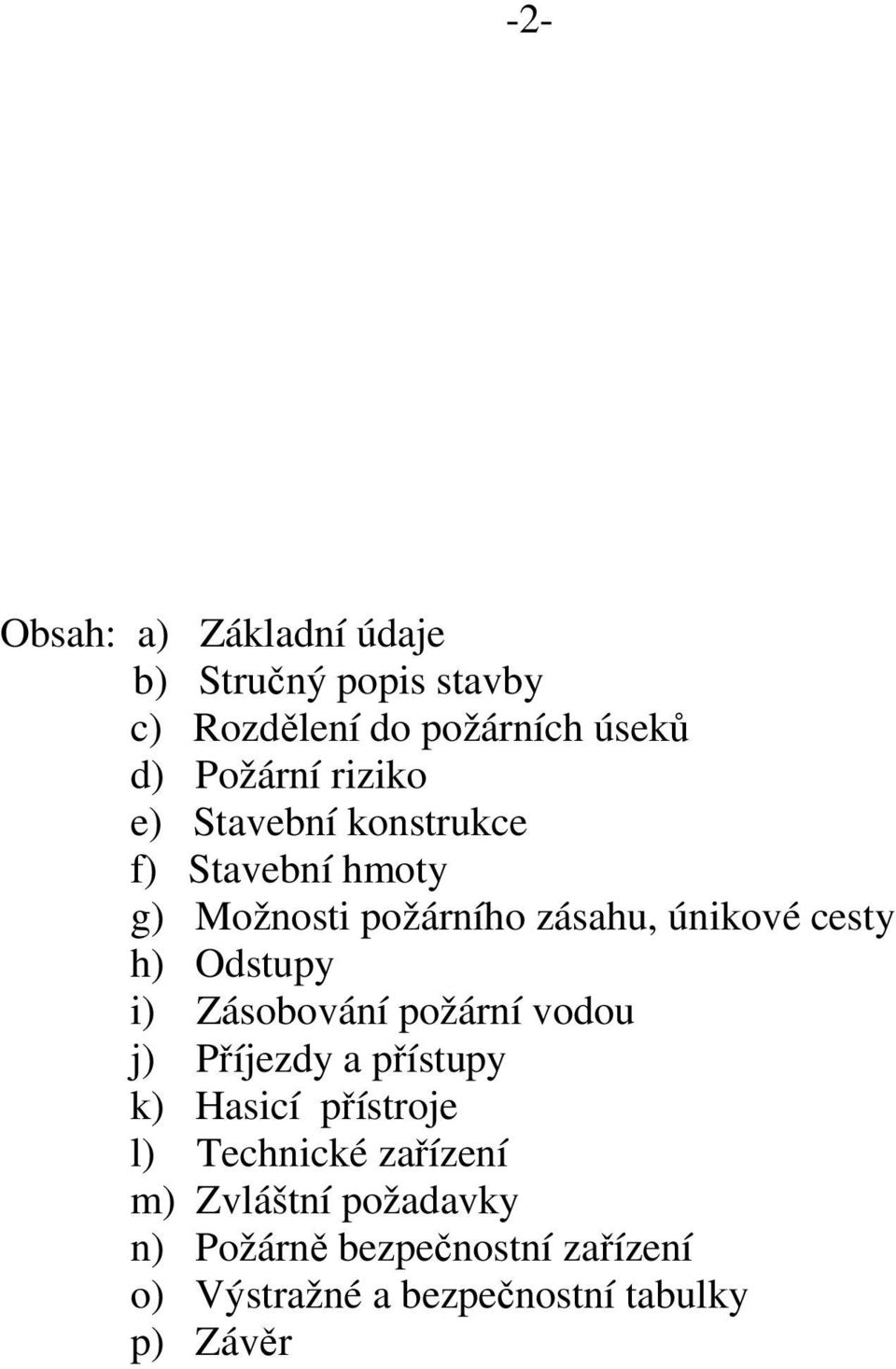

2 -2- Obsah: a) Základní údaje b) Stručný popis stavby c) Rozdělení do požárních úseků d) Požární riziko e) Stavební konstrukce f) Stavební hmoty g) Možnosti požárního zásahu, únikové cesty h) Odstupy i) Zásobování požární vodou j) Příjezdy a přístupy k) Hasicí přístroje l) Technické zařízení m) Zvláštní požadavky n) Požárně bezpečnostní zařízení o) Výstražné a bezpečnostní tabulky p) Závěr

3 -3- a) Základní údaje : Úvod : Předmětem požárně bezpečnostního řešení je posouzení výstavby výrobní haly s administrativním vestavkem pro výrobu tabulových okenních skel. Na objekt již bylo v srpnu 2014 zpracováno požárně bezpečnostní řešení pro územní rozhodnutí, na které se bude nyní navazovat. Místo stavby - p. č. 505, 506, 213/1, 213/4, 213/5 a 213/6, k. ú. Lázně Toušeň. Investor - MASFATON s.r.o., Linecká 646, Kaplice. Požárně bezpečnostní řešení je zpracováno v potřebném rozsahu dle jednotlivých platných norem Požární bezpečnost staveb pro stavební povolení. Použité podklady : Výkresová dokumentace pro stavební povolení, zodpovědný projektant ing. Pavel Čurda, Alfaplan s.r.o., Žižkova 12, České Budějovice. ČSN PBS Nevýrobní objekty (květen 2009; Z1 únor 2013) ČSN PBS Výrobní objekty (únor 2010) ČSN PBS Společná ustanovení (duben 2009; Z1 květen 2012; Z2 únor 2013; Z3 červen 2013) ČSN PBS Obsazení objektů osobami (červenec 1997; Z1 říjen 2002) ČSN ed.2 PBS Požární odolnost konstrukcí (květen 2007) ČSN PBS Zásobování požární vodou (červen 2003) ČSN PBS Sklady (květen 2012) Vyhláška č. 23/2008 Sb. O technických podmínkách požární ochrany staveb. Vyhláška č. 268/2011 Sb. Hodnoty požární odolnosti stavebních konstrukcí podle Eurokódů. Dále pak všechny přímo a nepřímo související normy, vyhlášky a nařízení, která řeší problematiku požární ochrany staveb i když nejsou předmětem tohoto výpisu. b) Stručný popis stavby: Objekt má jednopodlažní výrobní část a dvoupodlažní administrativní a sociální vestavek. Objekt slouží pro výrobu výrobu izolačních skel. Svislé i vodorovné konstrukce jsou nehořlavé (cihelné zdivo, železobetonové sloupy, nosníky a stropy, sádrokartonové konstrukce, obvodové prosklené stěny vestavku a části haly). Obvodový plášť haly je proveden (kromě prosklené části) ze sendvičových panelů oboustranně opláštěných plechem s vnitřní PUR tepelnou izolací. Stěny technologického zázemí (trafostanice a rozvodny) jsou zděné a od haly jsou odděleny nezastřešenou uličkou. Nosná konstrukce střechy je chráněna podhledem ze sádrokartonu tl. 12,5 mm s minerální tepelnou izolací. Střešní plášť celého objektu je skládaný na profilovaném plechu. Ve výrobním prostoru probíhá o zpracování tabulového skla (řezání, broušení, výroba izolačních dvojskel). Pro výrobu se používá netečný plyn argon.

4 -4- c) Rozdělení do požárních úseků : Požární úsek N 1.1/N 2 : dvoupodlažní administrativní část (m. č a a 218) bez zasedací místnosti 217 ve 2.N.P. vestavku. Požární úsek N 1.2 : výrobní jednopodlažní hala se sociály, strojovnou vzduchotechniky, kompresorovnou (m. č. 101, 103, ), místností 217 ve 2.N.P. vestavku a se zásobníkem argonu. Požární úsek N 1.3 : rozvodna NN (m. č. 104) Požární úsek N 1.4 : rozvodna VN (m. č. 105) Požární úsek N 1.5 : trafostanice (m. č. 106 a 107) d) Požární riziko : Požární úsek N 1.1/N 2 : dvoupodlažní administrativní část (m. č a a 218) bez zasedací místnosti 217 ve 2.N.P. vestavku. pn = 40,0 kg/m 2 ps = 7,5 kg/m 2 p = 45,0 kg/m 2 an = 1,0 as = 0,9 a = 0,98 S = 533,9 m 2 c = 1,0 Výpočtové požární zatížení dle ČSN , příloha B, při p s = 7,5 kg/m 2 : Pv = 44,9 kg/m2. Požárně dělící konstrukce a konstrukce zajišťující stabilitu celého objektu nehořlavé. Výška objektu h = 3,5 m. Nejnižší stupeň požární bezpečnosti požárního úseku II. Požární úsek N 1.2 : výrobní jednopodlažní hala se sociály, strojovnou vzduchotechniky, kompresorovnou (m. č. 101, 103, ), místností 217 ve 2.N.P. vestavku a se zásobníkem argonu. Ve výrobní hale probíhá zpracování skla (řezání, broušení, výroba izolačních dvojskel). Strojovna vzduchotechniky i zásobník argonu bude sloužit pouze pro výrobní halu. a) p o ž á r n í z a t í ž e n í : pn = 30,0 kg/m 2 ps = 1,2 kg/m 2, p = 31,2 kg/m 2 b) p o v r c h o v á p l o c h a k o n s t r u k c í: S = 6.701,5 m2 hs = 9,1 m k3 = 2,45 Sk = ,7 m2 c) p a r a m e t r o d v ě t r á n í Fo : Soi- plocha otvorů = 945,0 m2, hoi = 3,0 m, Soi x hoi1/2 Fo = = 0,100 m1/2 Sk d) r y c h l o s t o d h o ř í v á n í Vv: γ - součinitel rychlosti odhořívání = 4,67 kg.m-5/2.min-1 Vv = γ x Fo x k3 = 1,144 kg.m-2.min-1 e) e k v i v a l e n t n í d o b a t r v á n í p o ž á r u Te :

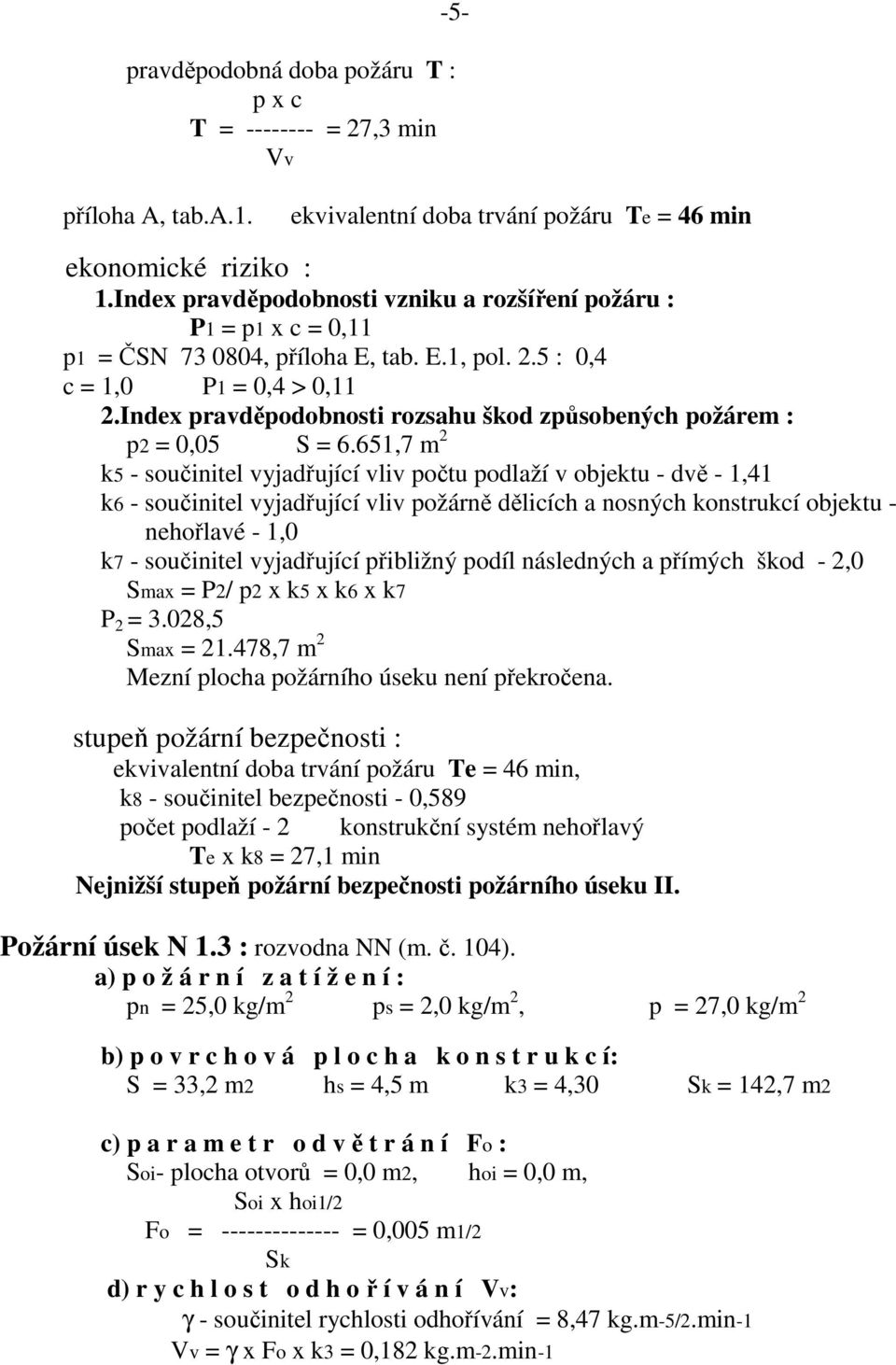

5 -5- pravděpodobná doba požáru T : p x c T = = 27,3 min Vv příloha A, tab.a.1. ekvivalentní doba trvání požáru Te = 46 min ekonomické riziko : 1.Index pravděpodobnosti vzniku a rozšíření požáru : P1 = p1 x c = 0,11 p1 = ČSN , příloha E, tab. E.1, pol. 2.5 : 0,4 c = 1,0 P1 = 0,4 > 0,11 2.Index pravděpodobnosti rozsahu škod způsobených požárem : p2 = 0,05 S = 6.651,7 m 2 k5 - součinitel vyjadřující vliv počtu podlaží v objektu - dvě - 1,41 k6 - součinitel vyjadřující vliv požárně dělicích a nosných konstrukcí objektu - nehořlavé - 1,0 k7 - součinitel vyjadřující přibližný podíl následných a přímých škod - 2,0 Smax = P2/ p2 x k5 x k6 x k7 P 2 = 3.028,5 Smax = ,7 m 2 Mezní plocha požárního úseku není překročena. stupeň požární bezpečnosti : ekvivalentní doba trvání požáru Te = 46 min, k8 - součinitel bezpečnosti - 0,589 počet podlaží - 2 konstrukční systém nehořlavý Te x k8 = 27,1 min Nejnižší stupeň požární bezpečnosti požárního úseku II. Požární úsek N 1.3 : rozvodna NN (m. č. 104). a) p o ž á r n í z a t í ž e n í : pn = 25,0 kg/m 2 ps = 2,0 kg/m 2, p = 27,0 kg/m 2 b) p o v r c h o v á p l o c h a k o n s t r u k c í: S = 33,2 m2 hs = 4,5 m k3 = 4,30 Sk = 142,7 m2 c) p a r a m e t r o d v ě t r á n í Fo : Soi- plocha otvorů = 0,0 m2, hoi = 0,0 m, Soi x hoi1/2 Fo = = 0,005 m1/2 Sk d) r y c h l o s t o d h o ř í v á n í Vv: γ - součinitel rychlosti odhořívání = 8,47 kg.m-5/2.min-1 Vv = γ x Fo x k3 = 0,182 kg.m-2.min-1

6 -6- e) e k v i v a l e n t n í d o b a t r v á n í p o ž á r u Te : pravděpodobná doba požáru T : p x c T = = 148,3 min Vv příloha A, tab.a.1. ekvivalentní doba trvání požáru Te = 26 min ekonomické riziko : 1.Index pravděpodobnosti vzniku a rozšíření požáru : P1 = p1 x c = 0,11 p1 = ČSN , příloha E, tab. E.1, pol. 8.6 : 1,4 c = 1,0 P1 = 1,4 > 0,11 2.Index pravděpodobnosti rozsahu škod způsobených požárem : p2 = 0,15 S = 33,2 m 2 P 2 = p 2 x k 5 x k 6 x k 7 x S k5 - součinitel vyjadřující vliv počtu podlaží v objektu - dvě - 1,41 k6 - součinitel vyjadřující vliv požárně dělicích a nosných konstrukcí objektu - nehořlavé - 1,0 k7 - součinitel vyjadřující přibližný podíl následných a přímých škod - 2,0 P 2 = 0,15 x 1,41 x 1,0 x 2,0 x 33,2 = 14 Průsečík hodnot P 1 a P 2 je pod křivkou maximálních hodnot. Mezní plocha požárního úseku není překročena. stupeň požární bezpečnosti : ekvivalentní doba trvání požáru Te = 26 min, k8 - součinitel bezpečnosti - 0,589 počet podlaží - 2 konstrukční systém nehořlavý Te x k8 = 15,4 min Nejnižší stupeň požární bezpečnosti požárního úseku I. Požární úsek N 1.4 : rozvodna VN (m. č. 105) - viz. N 1.3. a) p o ž á r n í z a t í ž e n í : pn = 25,0 kg/m 2 ps = 2,0 kg/m 2, p = 27,0 kg/m 2 S = 18,0 m 2 Nejnižší stupeň požární bezpečnosti požárního úseku I. Požární úsek N 1.5 : trafostanice (m. č. 106 a 107). V obou trafostanicích budou olejové transformátory. a) p o ž á r n í z a t í ž e n í : pn = 160,0 kg/m 2 ps = 2,0 kg/m 2, p = 162,0 kg/m 2 b) p o v r c h o v á p l o c h a k o n s t r u k c í: S = 36,0 m2 hs = 4,5 m k3 = 4,30 Sk = 154,8 m2

7 -7- c) p a r a m e t r o d v ě t r á n í Fo : Soi- plocha otvorů = 0,0 m2, hoi = 0,0 m, Soi x hoi1/2 Fo = = 0,005 m1/2 Sk d) r y c h l o s t o d h o ř í v á n í Vv: γ - součinitel rychlosti odhořívání = 8,47 kg.m-5/2.min-1 Vv = γ x Fo x k3 = 0,182 kg.m-2.min-1 e) e k v i v a l e n t n í d o b a t r v á n í p o ž á r u Te : pravděpodobná doba požáru T : p x c T = = 890,1 min Vv příloha A, tab.a.1. ekvivalentní doba trvání požáru Te = 45 min ekonomické riziko : 1.Index pravděpodobnosti vzniku a rozšíření požáru : P1 = p1 x c = 0,11 p1 = ČSN , příloha E, tab. E.1, pol : 1,4 c = 1,0 P1 = 1,4 > 0,11 2.Index pravděpodobnosti rozsahu škod způsobených požárem : p2 = 0,05 S = 36,0 m 2 P 2 = p 2 x k 5 x k 6 x k 7 x S k5 - součinitel vyjadřující vliv počtu podlaží v objektu - dvě - 1,41 k6 - součinitel vyjadřující vliv požárně dělicích a nosných konstrukcí objektu - nehořlavé - 1,0 k7 - součinitel vyjadřující přibližný podíl následných a přímých škod - 2,0 P 2 = 0,05 x 1,41 x 1,0 x 2,0 x 36,0 = 5 Průsečík hodnot P 1 a P 2 je pod křivkou maximálních hodnot. Mezní plocha požárního úseku není překročena. stupeň požární bezpečnosti : ekvivalentní doba trvání požáru Te = 45 min, k8 - součinitel bezpečnosti - 0,589 počet podlaží - 2 konstrukční systém nehořlavý Te x k8 = 26,5 min Nejnižší stupeň požární bezpečnosti požárního úseku II. e) Stavební konstrukce : Požadovaná odolnost stavebních konstrukcí :

8 -8- Požární SPB Požární Požární Kce. stěny a uzávěry nosné úsek č. stropy N 1.1-1NP II DP N 1.1-2NP II DP N II DP Obvodové Obvodové Nosná kce. Střešní stěny stěny střechy plášť nosné nenosné Skutečnost : Požární stěny - cihelné zdivo o tl. nejméně 200 mm omítnuté s porovnáním s Hodnotami pož. od. stav. kcí. dle Eurokódů tab REI 120 min Požární strop - železobetonový strop tl. 250 mm s krytím výztuže nejméně 40 mm s porovnáním s Hodnotami pož. od. stav. kcí. dle Eurokódů tab. 2.6 REI 120 min - podhled ze sádrokartonu Knauf Red tl. 15,0 mm s odpovídající minerální tepelnou izolací (2.N.P. vestavku - požární odolnost shora i zdola) s porovnáním s Ochranou kcí. systémy Knauf EI 30 min provedení podhledu jako samostatného požárního předělu musí odpovídat konstrukčnímu řešení Knauf pro požární odolnost EI 15 minut zdola i shora. Pokud budou v podhledu osazena zapuštěná svítidla, musí procházet podhled i nad svítidly tak, aby byl celistvý a neporušený. - podhled ze sádrokartonu Knauf Red tl. 12,5 mm s odpovídající minerální tepelnou izolací (p. ú. N N 1.5 požární odolnost zdola) s porovnáním s Ochranou kcí. systémy Knauf EI 15 min provedení podhledu jako samostatného požárního předělu musí odpovídat konstrukčnímu řešení Knauf pro požární odolnost EI 15 minut zdola. Pokud budou v podhledu osazena zapuštěná svítidla, musí procházet podhled i nad svítidly tak, aby byl celistvý a neporušený. Požární uzávěry (dveřní křídlo včetně zárubně - dále jen dveře): - dveře z haly 101 do vestavku 105, 113 a 118, dveře z rozvodny VN 105 do uličky 108, dveře z rozvodny NN 104 do haly 101 a dveře z m. č. 217 do chodby 202 vestavku musí být samozavírací s odolností EW-C 15DP3 min - revizní otvory nebo výlezy v podhledu ve 2.N.P. vestavku musí být s odolností EW 15DP3 min Nosné konstrukce - viz. požární stěny a stropy

9 -9- - železobetonové sloupy o rozměru nejméně 300 x 300 mm s krytím výztuže nejméně 40 mm s porovnáním s Hodnotami pož. od. stav. kcí. dle Eurokódů tab železobetonové nosníky o šířce nejméně 300 mm s krytím výztuže nejméně 30 mm s porovnáním s Hodnotami pož. od. stav. kcí. dle Eurokódů tab nosná konstrukce střechy a střešní plášť p. ú. N N 1.5 chráněné podhledem s odpovídající požární odolností Nenosné obvodové stěny - obvodový sendvičový plášť haly bude doložen platným atestem (i o) na požadovanou požární odolnost R 45 min R 60 min EW 15 DP3 min Střešní plášť - na střešní plášť nejsou kladeny požadavky na požární odolnost (ČSN , tab. 12, pol. 11) Světlovody do 2.N.P. vestavku budou kovové chráněné izolací z minerální vlny s požární odolností EI 15 minut - vyhovuje. f) Stavební hmoty : Použité stavební hmoty mají třídu reakce na oheň A1 nebo A2 (cihelné zdivo, železobetonové sloupy, nosníky a stropy, ocelové nosníky, sádrokartonové konstrukce, obvodové prosklení, profilovaný plech, minerální tepelná izolace) a třídu reakce na oheň E (PUR izolace, hydroizolační fólie). g) Možnosti požárního zásahu, únikové cesty : Požární zásah je možno vést z přiléhající komunikace. Obsazení objektu osobami: Místmost Plocha (m2) počet osob položka ČSN plocha na osobu (m2) Součinitel Výsledný počet osob 1.N.P. kanc. 61,0 m ,0 12 šatny , N.P. kanc. 152,0 m ,0 31 V ostatních prostorech osoby započítané. Únikové cesty : Z administrativního objektu objektu vede jedna nechráněná úniková cesta ústící na volné prostranství.

10 -10- Z výrobní haly vede více nechráněných únikových cest na volné prostranství. Začátek únikové cesty z p. ú. N , ze je u venkovních vstupních dveří (plocha těchto pož. úseků je do 100 m 2, počet osob do 40 a vzdálenost ke dveřím je do 15,0 m). Délka : N 1.1/N2 : pro a = max. 0,99 max. délka = 25,5 m skutečná = max. 25,0 m. N 1.2 : Z celého objektu vede více nechráněných únikových cest přímo na volné prostranství. Začátek únikových cest z vestavby je u vstupních dveří z kanceláří na ochoz. Délka : Rychlost pohybu osob po rovině vu = 30 m.min-1, počet evakuovaných osob E = 79 součinitel evakuace s = 1,0 jednotková kapacita únikového pruhu Ku= 40 osob započitatelný počet únikových pruhů u = 4,5 mezní doba evakuace tu,max pro provoz 2 = 5,0 min Vu E.s mezní délka lumax = x ( tumax ) = 182,4 m. 0,75 Ku.u Skutečná max. délka max. 90 m - vyhovuje. Šířka : N 1.1/N2 : 1.N.P. : pro a = 0,99 E = 122 osob s = 1,0 K = 61 osob u = 2,0 = 1,15 m dveře šířky nejméně 0,9 + 0,8 m jsou vyhovující. schodiště : pro a = 0,99 E = 31 osob s = 1,0 K = 46 osob u = 1,0 = 0,55 m chodby a schodiště šířky nejméně 1,0 m jsou vyhovující. N 1.2 : Rychlost pohybu osob po rovině vu = 30 m.min-1, počet evakuovaných osob E = max. 79 součinitel evakuace s = 1,0 jednotková kapacita únikového pruhu Ku = 40 osob, délka únikové cesty lu = max. 90,0 m mezní doba evakuace t u max = 5,0 min E x s umin = = 1,0 u = 0,55 m. 0,75 x lu Ku x (tumax ) vu Dveře šířky nejméně 4 x 800 mm jsou vyhovující.

11 -11- h) Odstupy : Požárně nebezpečný prostor od střešního pláště se dle ČSN čl b1) nestanovuje. N 1.1/2 : - prosklení : Délka : max. 20,4 m výška : 7,0 m po = 100% Pv = 44,9 kg/m2 Požadovaná odstupová vzdálenost je max. 14,2 m. N 1.2 : - prosklená stěna : Délka : max. 57,1 m výška : 7,0 m po = 100% T e = 46,0 minut Požadovaná odstupová vzdálenost je 18,8 m. - vrata : Délka : 4,0 m výška : 4,5 m po = 100% T e = 46,0 minut Požadovaná odstupová vzdálenost je 5,5 m ve směru kolmém na otvor a 2,8 m po stranách otvoru. - výdech nad střechou : Délka : 6,1 m výška : 1,4 m po = 100% T e = 46,0 minut Požadovaná odstupová vzdálenost je 3,4 m. N N 1.5 : - vrata a dveře : Délka : max. 2,5 m výška : 2,5 m po = 100% T e = max. 45,0 minut Požadovaná odstupová vzdálenost je max. 3,4 m. - větrací žaluzie : Délka : max. 1,2 m výška : 0,4 m po = 100% T e = max. 45,0 minut Požadovaná odstupová vzdálenost je max. 1,0 m. - část stěny s dvojicí žaluzií : Délka : max. 3,2 m výška : 0,4 m po = 75% T e = max. 45,0 minut Požadovaná odstupová vzdálenost je max. 0,9 m. Ostatní odstupové vzdálenosti jsou menší. Požárně nebezpečný prostor zasahuje na pozemky investora (p. č. 213/2 a 213/7 jsou v majetku investora) a do vzdálenosti max. 7,9 m na sousední pozemek č. 529/12. Zasahování požárně nebezpečného prostoru na sousední pozemek - viz. územní řízení. Objekt není umístěn v požárně nebezpečném prostoru jiných objektů - vyhovuje. i) Zásobování požární vodou : Vnitřní odběrní místa : ve výrobní hale budou na sloupech č. 5, 11 a 17 v ose B, na sloupu č. 9 a 14 v ose D, v chodbě 105 a 202 vestavku osazeny hadicové systémy typu D s tvarově stálou hadicí jmenovité světlosti 25 mm, délky 30 m a s průtokem nejméně 0,3 l/s při minimálním přetlaku 0,2 MPa. Vnější odběrní místa : ze zpevněné areálové komunikace je umožněn přístup k vodnímu toku o hloubce nejméně 1,0 m a jako další odběrní místo slouží stávající hydrant osazený ve vzdálenosti do 100 m od objektu na veřejném vodovodním řádu DN vyhovuje.

12 -12- j) Příjezdy a přístupy : Ke objektu vede přístupová komunikace o šířce min. 3,0 m. Nástupní plocha, vnější ani vnitřní zásahová cesta nemusí být zřízeny. k) Hasicí přístroje : Požadovaný počet hasících jednotek : n HJ = n r x 6 N 1.1/N2 : n r = (S x P 1 ) 1/2 x 0,2 = 5 n HJ = 6 x n r = 6 x 5 = 30 hasících jednotek V každém podlaží vestavby budou rovnoměrně rozmístěny 3 přenosné hasící přístroje vhodné pro hašení zařízení pod el. proudem s hasící schopností každého nejméně 21A nebo 113B. N 1.2 : n r = (S x P 1 ) 1/2 x 0,2 = 11 n HJ = 6 x n r = 6 x 11 = 66 hasících jednotek V hale bude rovnoměrně rozmístěno 11 vhodných přenosných hasících přístrojů s hasící schopností každého nejméně 21A nebo 113B (doporučuji kombinaci hasících přístrojů vhodných pro hašení zařízení pod el. proudem a vodních). N N 1.5 : n r = (S x P 1 ) 1/2 x 0,2 = 2 n HJ = 6 x n r = 6 x 2 = 12 hasících jednotek V každém požárním úseku budou umístěny 2 přenosné hasící přístroje vhodné pro hašení zařízení pod el. proudem s hasící schopností každého nejméně 21A nebo 113B. Hasící přístroje budou osazeny na dobře přístupném a viditelném místě. Výška rukojeti PHP smí být ve výšce nejvýše 1,5 m nad podlahou. l) Technické zařízení : Vytápění : V hale jsou osazeny plynové zářiče s odvodem spalin zaústěným do typového vícevrstvého potrubí vyvedeného nad střechu - vyhovuje. Administrativní vestavek je vytápěn teplovodně vlastním plynovým kotlem o výkonu do 50 kw umístěným v m. č. 216 s odvodem spalin zaústěným do typového vícevrstvého potrubí vyvedeného nad střechu - vyhovuje. Umístění, připojení, provoz plynových zářičů a kotle, provedení odvodu spalin včetně prostupu střechou, výšky komínového tělesa vzhledem ke střeše a bezpečných vzdáleností k hořlavým konstrukcím a materiálům musí odpovídat podmínkám výrobce a platným předpisům (např. ČSN ). Vzduchotechnika : Vzduchotechnické potrubí vedoucí ze strojovny vzduchotechniky (m. č. 219 ve 2.N.P. vestavku) nad střechu objektu je opatřeno izolací z minerální vlny s požární odolností EI 15 minut - vyhovuje. Potrubí vedoucí ze strojovny do haly je osazeno

13 -13- automaticky uzavíratelnými klapkami s požární odolností nejméně EI 15 DP1 minut - vyhovuje. Prostupy : Prostupy požárně dělícími konstrukcemi vestavku musí být utěsněny systémem s požární odolností EI 30 DP1 minut v 1.N.P. vestavku a EI 15 DP1 minut ve 2.N.P. vestavku. Elektroinstalace : Elektroinstalace bude provedena podle platných předpisů bez zvláštních požadavků z hlediska požární ochrany. m) Zvláštní požadavky : Dveře na únikových cestách : Všechny dveře na únikových cestách (venkovní vstupní dveře) musí být při běžném provozu odemčené. Pokud jsou při běžném provozu uzamčené, musí být ve směru úniku osob osazeny kováním certifikovaným dle ČSN EN 179, které umožní v případě ohrožení otevření uzávěru ručně bez použití jakýchkoliv nástrojů, ať již uzávěr je běžně zamčený, zablokovaný či jinak zajištěný. Prosvětlovací pásy ve střeše : Na polykarbonátové světlíky ve střeše haly nejsou kladeny zvláštní požadavky (podíl půdorysné plochy (14%) světlíků a plochy připadající na 1 osobu (110 m 2 ) není větší než 2,0 - vyhovuje). Střešní plášť : Střešní plášť do vzdálenosti nejméně 3,4 m od výdechu pece nad střechou a do vzdálenosti nejméně 2,4 m od prosvětlovacích pásů musí splňovat klasifikaci B ROOF (t3), na zbylé části objektu musí střešní plášť splňovat klasifikaci B ROOF (t1). Splnění klasifikačního požadavku musí být doloženo atestem. Přístupy do objektu : Vjezdové brány musí být mechanicky otevíratelné i při výpadlu el. energie. Vstupy do objektu i k vodnímu toku z areálové komunikace musí být zabezpečeny pomocí generálního klíče uloženého na HZS. Zásobník na tekutý argon není umístěn v požárně nebezpečném prostoru - vyhovuje. n) Požárně bezpečnostní zařízení : V objektu nemusí být instalována vyhrazená požárně bezpečnostní zařízení.

14 -14- o) Výstražné a bezpečnostní tabulky : V objektu musí být zřetelně označeny směry úniku a únikové východy bezpečnostními tabulkami (dle ČSN ISO 3864) z materiálu s vlastním dosvitem. Označení směrů úniku musí být umístěno tak, aby byl směr úniku jednoznačný a zřetelný. V objektu musí být zřetelně označeny hlavní uzávěry energií a hlavní uzávěr vody. Elektrorozvaděče musí být označeny tabulkami Nehas vodou ani pěnovými hasícími přístroji. Hlavní uzávěry musí být trvale přístupné. Zásobník na plyn musí být označem odpovídající tabulkou. p) Závěr : Vyhodnocení objektu v tomto požárně bezpečnostním řešení dokládá, že při dodržení předložené výkresové dokumentace a požadavků požárně bezpečnostního řešení bude z hlediska požární ochrany staveb zajištěn bezpečný provoz posuzovaného objektu.
