1. Průzkum stavby => Projekt 2. Skladby ETICS 3. Komponenty. Kotvení Armování Provádění omítkovin Důležité detaily. Vlastní postup.

Transkript

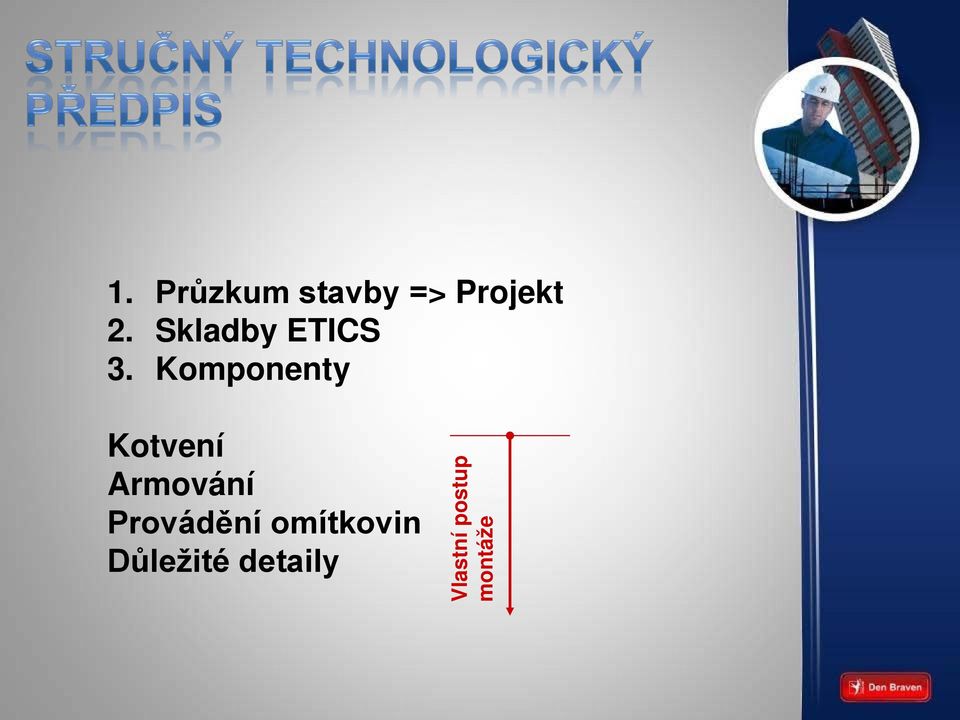

1 1. Průzkum stavby => Projekt 2. Skladby ETICS 3. Komponenty Kotvení Armování Provádění omítkovin Důležité detaily Vlastní postup montáže

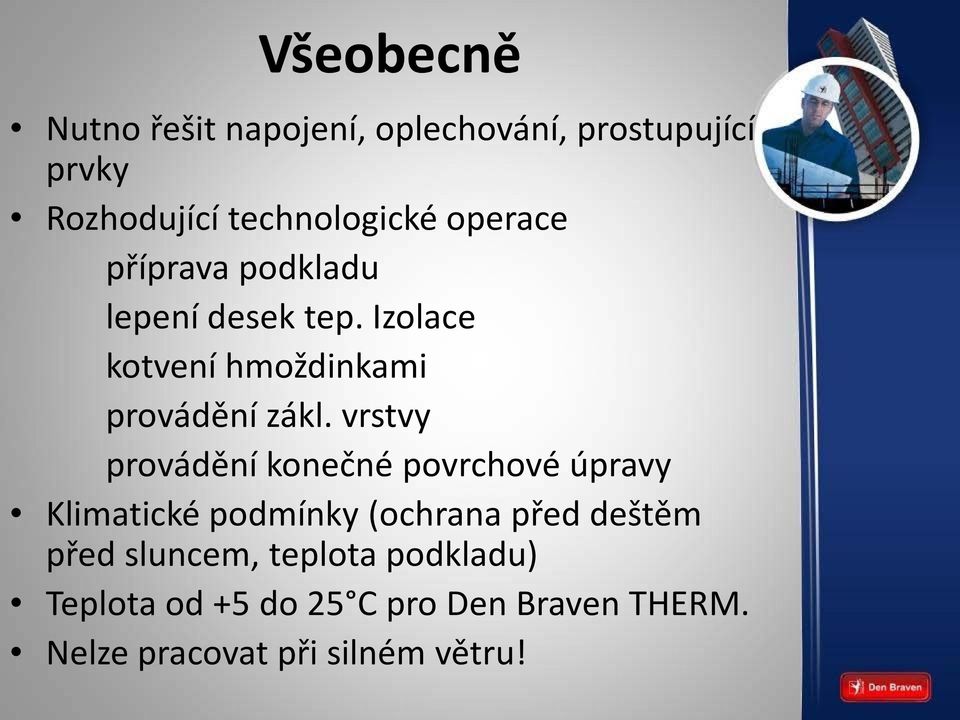

2 Všeobecně Nutno řešit napojení, oplechování, prostupující prvky Rozhodující technologické operace příprava podkladu lepení desek tep. Izolace kotvení hmoždinkami provádění zákl. vrstvy provádění konečné povrchové úpravy Klimatické podmínky (ochrana před deštěm před sluncem, teplota podkladu) Teplota od +5 do 25 C pro Den Braven THERM. Nelze pracovat při silném větru!

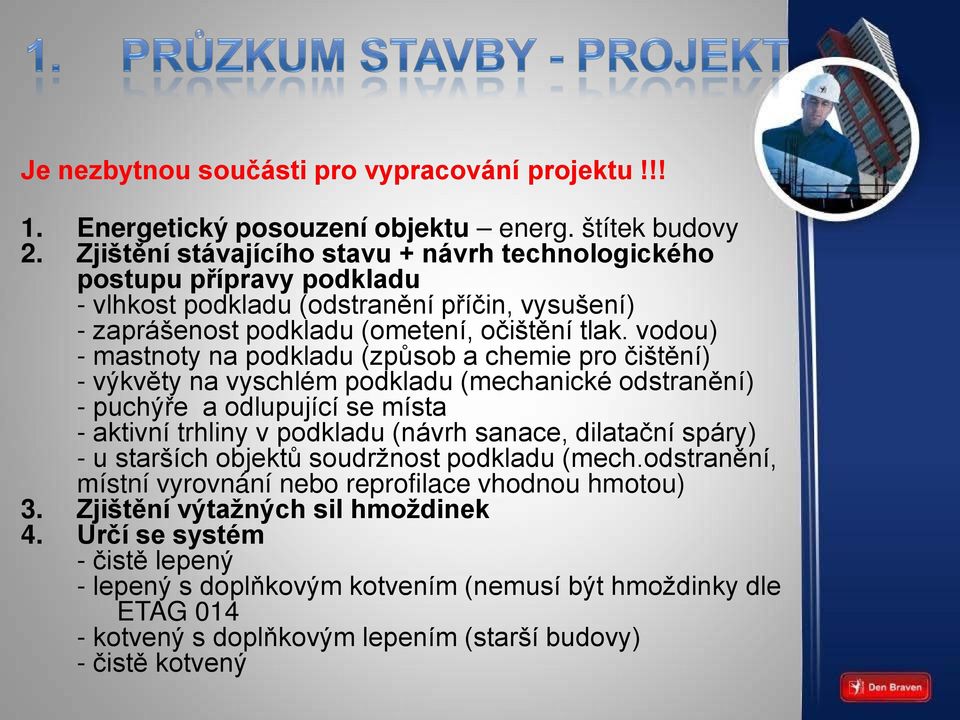

3 Je nezbytnou součásti pro vypracování projektu!!! 1. Energetický posouzení objektu energ. štítek budovy 2. Zjištění stávajícího stavu + návrh technologického postupu přípravy podkladu - vlhkost podkladu (odstranění příčin, vysušení) - zaprášenost podkladu (ometení, očištění tlak. vodou) - mastnoty na podkladu (způsob a chemie pro čištění) - výkvěty na vyschlém podkladu (mechanické odstranění) - puchýře a odlupující se místa - aktivní trhliny v podkladu (návrh sanace, dilatační spáry) - u starších objektů soudržnost podkladu (mech.odstranění, místní vyrovnání nebo reprofilace vhodnou hmotou) 3. Zjištění výtažných sil hmoždinek 4. Určí se systém - čistě lepený - lepený s doplňkovým kotvením (nemusí být hmoždinky dle ETAG kotvený s doplňkovým lepením (starší budovy) - čistě kotvený

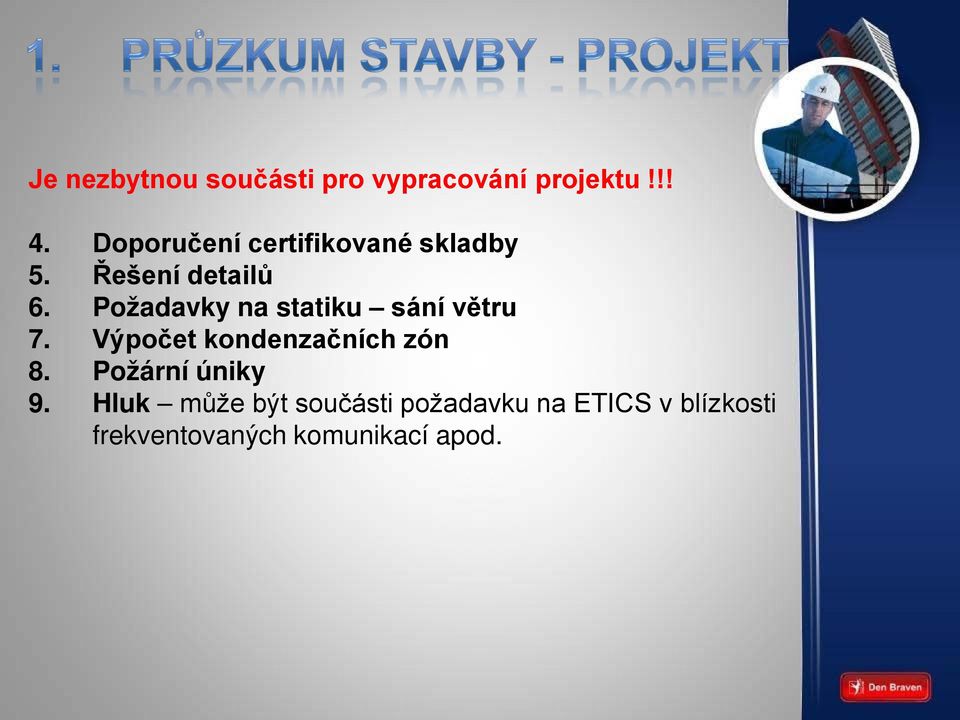

4 Je nezbytnou součásti pro vypracování projektu!!! 4. Doporučení certifikované skladby 5. Řešení detailů 6. Požadavky na statiku sání větru 7. Výpočet kondenzačních zón 8. Požární úniky 9. Hluk může být součásti požadavku na ETICS v blízkosti frekventovaných komunikací apod.

5

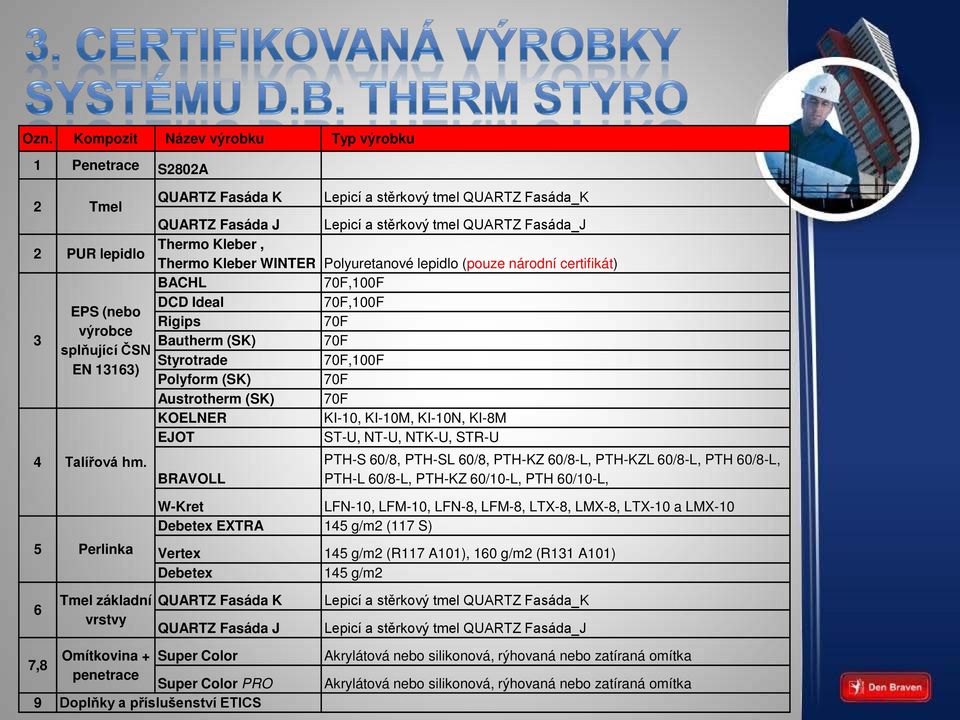

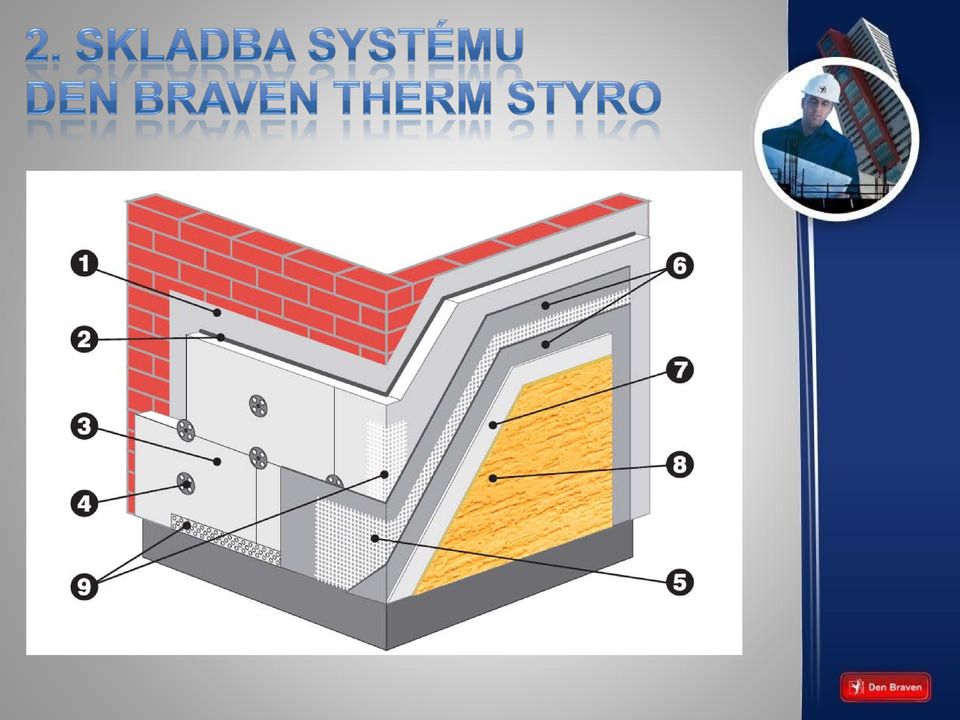

6 Ozn. Kompozit Název výrobku Typ výrobku 1 Penetrace S2802A 2 Tmel 2 PUR lepidlo 3 EPS (nebo výrobce splňující ČSN EN 13163) 4 Talířová hm. QUARTZ Fasáda K Lepicí a stěrkový tmel QUARTZ Fasáda_K QUARTZ Fasáda J Lepicí a stěrkový tmel QUARTZ Fasáda_J Thermo Kleber, Thermo Kleber WINTER Polyuretanové lepidlo (pouze národní certifikát) BACHL 70F,100F DCD Ideal 70F,100F Rigips 70F Bautherm (SK) 70F Styrotrade 70F,100F Polyform (SK) 70F Austrotherm (SK) 70F KOELNER KI-10, KI-10M, KI-10N, KI-8M EJOT ST-U, NT-U, NTK-U, STR-U PTH-S 60/8, PTH-SL 60/8, PTH-KZ 60/8-L, PTH-KZL 60/8-L, PTH 60/8-L, BRAVOLL PTH-L 60/8-L, PTH-KZ 60/10-L, PTH 60/10-L, 5 Perlinka W-Kret LFN-10, LFM-10, LFN-8, LFM-8, LTX-8, LMX-8, LTX-10 a LMX-10 Debetex EXTRA 145 g/m2 (117 S) Vertex 145 g/m2 (R117 A101), 160 g/m2 (R131 A101) Debetex 145 g/m2 6 Tmel základní vrstvy QUARTZ Fasáda K QUARTZ Fasáda J Lepicí a stěrkový tmel QUARTZ Fasáda_K Lepicí a stěrkový tmel QUARTZ Fasáda_J 7,8 Omítkovina + Super Color penetrace Super Color PRO 9 Doplňky a příslušenství ETICS Akrylátová nebo silikonová, rýhovaná nebo zatíraná omítka Akrylátová nebo silikonová, rýhovaná nebo zatíraná omítka

7

8 Ozn. Kompozit Název výrobku Typ výrobku 1 Penetrace S2802A 2 Tmel 3 MW - podélné vlákno (nebo výrobce splňující ČSN EN 13162) 4 Talířová hm. 5 Perlinka QUARTZ Fasáda K QUARTZ Fasáda J Rockwool Lepicí a stěrkový tmel QUARTZ Fasáda_K Lepicí a stěrkový tmel QUARTZ Fasáda_J Fasrock Isover Orsil TF KOELNER KI-10M, KI-10N, KI-8M EJOT ST-U, NT-U, NTK-U, STR-U PTH-S 60/8, PTH-SL 60/8, PTH-KZ 60/8-L, PTH-KZL 60/8-L, BRAVOLL PTH-KZ 60/10-L W-Kret LFM-10, LFM-8, LMX-8 a LMX-10 Debetex EXTRA 145 g/m2 (117 S) Vertex 145 g/m2 (R117 A101), 160 g/m2 (R131 A101) Debetex 145 g/m2 6 Tmel základní vrstvy QUARTZ Fasáda K QUARTZ Fasáda J Lepicí a stěrkový tmel QUARTZ Fasáda_K Lepicí a stěrkový tmel QUARTZ Fasáda_J 7,8 Omítkovina + penetrace Super Color Akrylátová nebo silikonová, rýhovaná nebo zatíraná omítka Super Color PRO Akrylátová nebo silikonová, rýhovaná nebo zatíraná omítka 9 Doplňky a příslušenství ETICS

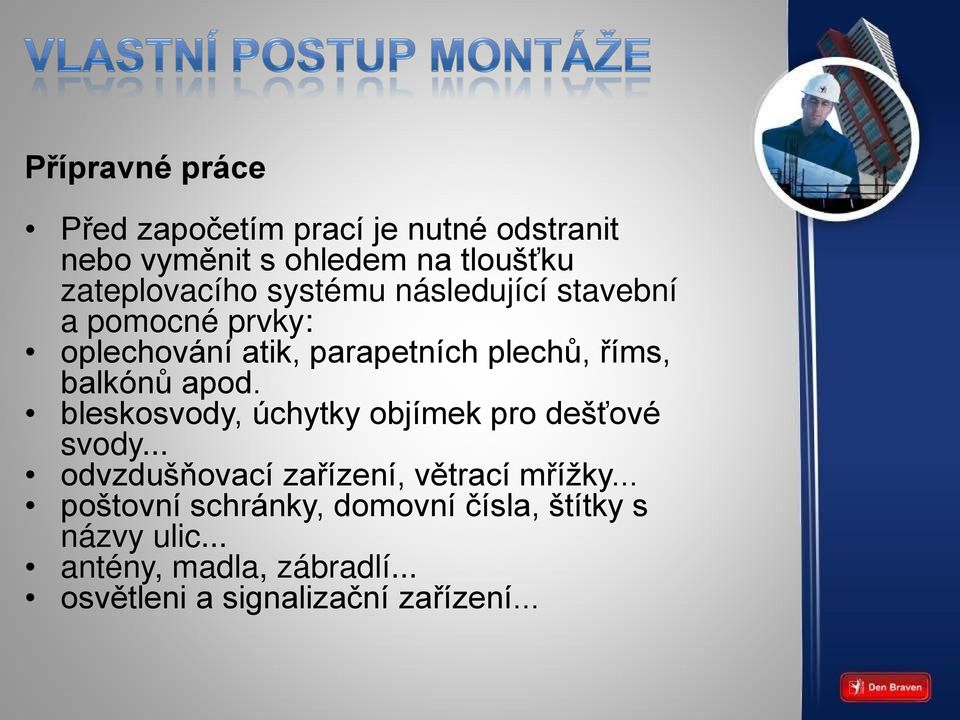

9 Přípravné práce Před započetím prací je nutné odstranit nebo vyměnit s ohledem na tloušťku zateplovacího systému následující stavební a pomocné prvky: oplechování atik, parapetních plechů, říms, balkónů apod. bleskosvody, úchytky objímek pro dešťové svody... odvzdušňovací zařízení, větrací mřížky... poštovní schránky, domovní čísla, štítky s názvy ulic... antény, madla, zábradlí... osvětleni a signalizační zařízení...

10 Při vrtání volíme malý počet otáček. Vrtáky by měly odpovídat materiálu, do kterého vrtáme. Stejně tak zvážit ne/použití příklepu První podmínkou správné realizace je založení soklového/ zakládacího profilu. V případě, kdy není potřeba izolovat suterénní prostory, postačí umístit zakládací lištu asi 0,5m pod úroveň stropu v suterénu.

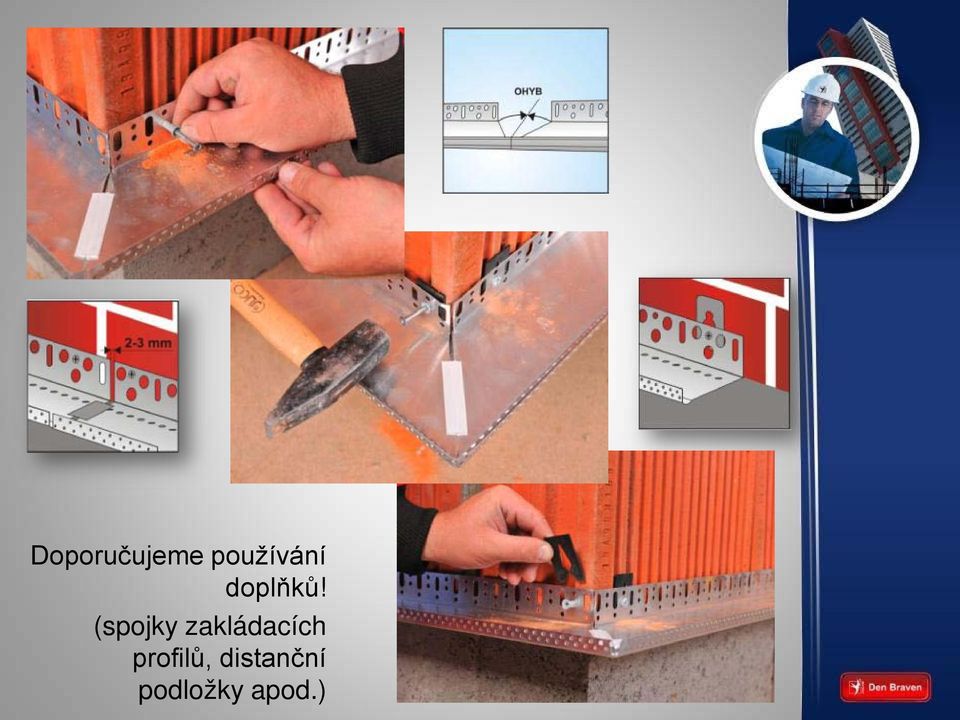

11 Doporučujeme používání doplňků! (spojky zakládacích profilů, distanční podložky apod.)

12 Před lepením zateplovacího systému je nutné savé podklady důkladně napenetrovat. Pro tento účel použijeme výrobek na bázi styrenakrylátového kopolymeru např. Příměs S2802A. Malé plochy nebo hůře přístupná místa je vhodné penetrovat štětcem, velké plochy pak válečkem s teleskopickou tyčí. Doba schnutí penetračního nátěru je cca 2-4 hodiny v závislosti na teplotě (vzduch a podklad).

13 min.15 cm Rámeček po obvodě se třemi terči uvnitř vytváříme tam, kde maximální nerovnost podkladu dosahuje až 20 mm/m. Zpravidla již pro kotvený systém s lepením. (panelová výstavba, zdivo z CP, cihelné bloky zděné na maltu obyčejnou)

14 Průběžně kontrolujeme rovinnost nalepených desek. Použití zbytků šířka pouze nad 150 mm. V soklové části používat XPS s raženou strukturou, nepoužívat hladký XPS!

15 Spáry do 4mm vyplníme pomocí PUR, spáry nad 4 mm pouze pomocí klínků z EPS. Srovnat rovinnost EPS přebroušením je možné nejdříve za 1 až 2 dny. Přestávka mezi lepením a provedením zákl. vrstvy větší než 14 dní vyžaduje celoplošné přebroušení EPS (dochází k degradaci EPS pod vlivem UV).

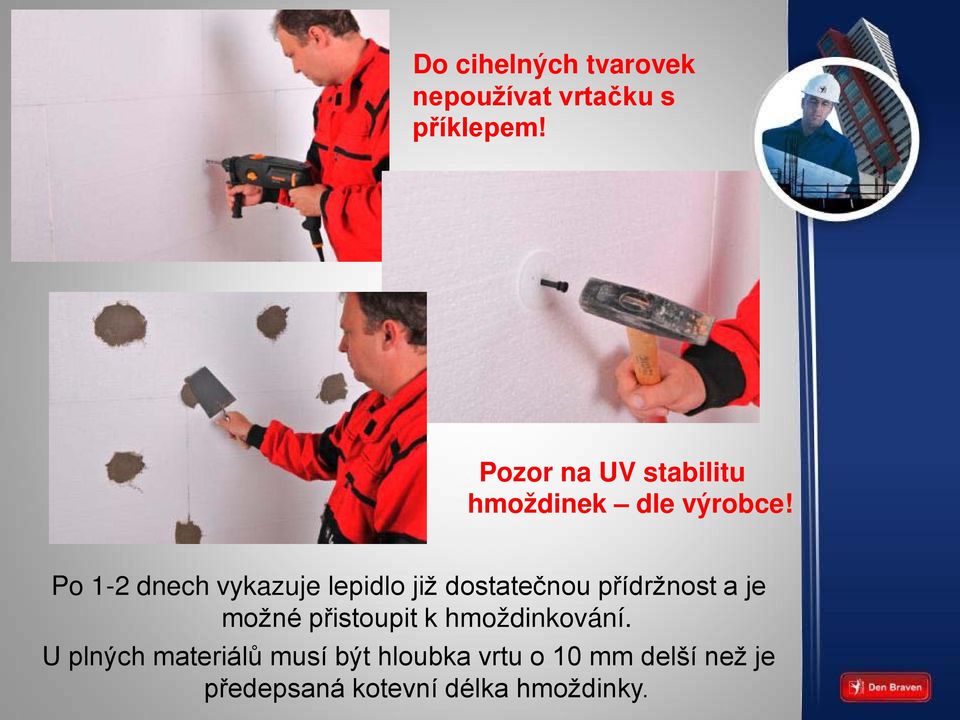

16 Do cihelných tvarovek nepoužívat vrtačku s příklepem! Pozor na UV stabilitu hmoždinek dle výrobce! Po 1-2 dnech vykazuje lepidlo již dostatečnou přídržnost a je možné přistoupit k hmoždinkování. U plných materiálů musí být hloubka vrtu o 10 mm delší než je předepsaná kotevní délka hmoždinky.

17 Následuje osazení rohových, dilatačních aj. profilů. Za dilatační profil doporučujeme použit PE vyplňovací provazce.

18 ..včetně úpravy oken s okapovými profily a diagonálními pruhy výztužné tkaniny min. 300/200 mm. Vnější ostění bez ETICS je nepřípustné

19 Natažení stěrkového tmele základní vrstvy a jeho pročesání hladítkem se zubem min. 8 mm. Armovací síťku nejprve lehce přitlačit do základního tmele při rozvíjení. Poté vtlačit hladkou stranou hladítka do základní vrstvy tmele od středu do krajů. Výztužná síťka se ukládá především ve svislém směru. V ojedinělých případech lze ukládat i vodorovně. Nutno konzultovat s výrobcem ETICS.

20 Minimální dovolená tloušťka základní vrstvy podle ČSN EN je 2 6 mm podle. Den Braven THERM doporučuje 4 mm (kritická místa mohou mít 3 mm). Síťovina musí být kryta z obou stran min. 1 mm stěrkového tmele a min. 0,5 mm u přesahů spojů

21 Přebroušení drobných nerovností hřbetů základní vrstvy po cca 1-2 dnech.

22 Index odrazivosti omítek Y>30 Po zaschnutí základní vrstvy nutná penetrace podkladu. Doporučuje se používat probarvené penetrace především u rýhovaných struktur omítek. Druh, struktura a barevný tón je určen stavební dokumentací. Světelná odrazivost je určena dokumentací ETICS. Pohledově ucelené plochy je nutno provádět v jednom pracovním záběru!

23 Pokud nerovnost podkladu dosahuje max. 10 mm/m. je možné nanášet lepicí tmel celoplošně. (broušené cihelné bloky na tenkovrstvou maltu, pórobetony)

24 Rámeček po obvodě se třemi terči uvnitř vytváříme tam, kde maximální nerovnost podkladu dosahuje až 20 mm/m. Zpravidla již pro kotvený systém s lepením. (panelová výstavba, zdivo z CP, cihelné bloky zděné na maltu obyčejnou) Průběžně kontrolujeme rovinnost nalepených desek.

25 Po 1-2 dnech vykazuje lepidlo již dostatečnou přídržnost a je možné přistoupit k hmoždinkování. Hloubka vrtu musí být o 10 mm delší než je předepsaná kotevní délka hmoždinky

26 Následuje osazení rohových, dilatačních aj. profilů.

27 Natažení první vrstvy stěrkového tmelu ředěného v max. povoleném poměru, aby nedošlo nadměrné absorbci vody ze základní vrstvy. Na tuto vrstvu natáhnout základní vrstvu (čerstvé do čerstvého), pročesat hladítkem se zubem min. 8 mm.

28 Armovací síťku nejprve lehce přitlačit pro přichycení při rozvíjení. Pak vtlačit hladkou stranou hladítka do základní vrstvy tmele. Základní vrstva v tloušťce 2 6 mm. Náš ETICS 4 mm (kritická místa mohou mít 3 mm). Síťovina musí být kryta z obou stran min. 1 mm stěrkového tmele a min. 0,5 mm u přesahů spojů
