Stručný popis postupu měření

Transkript

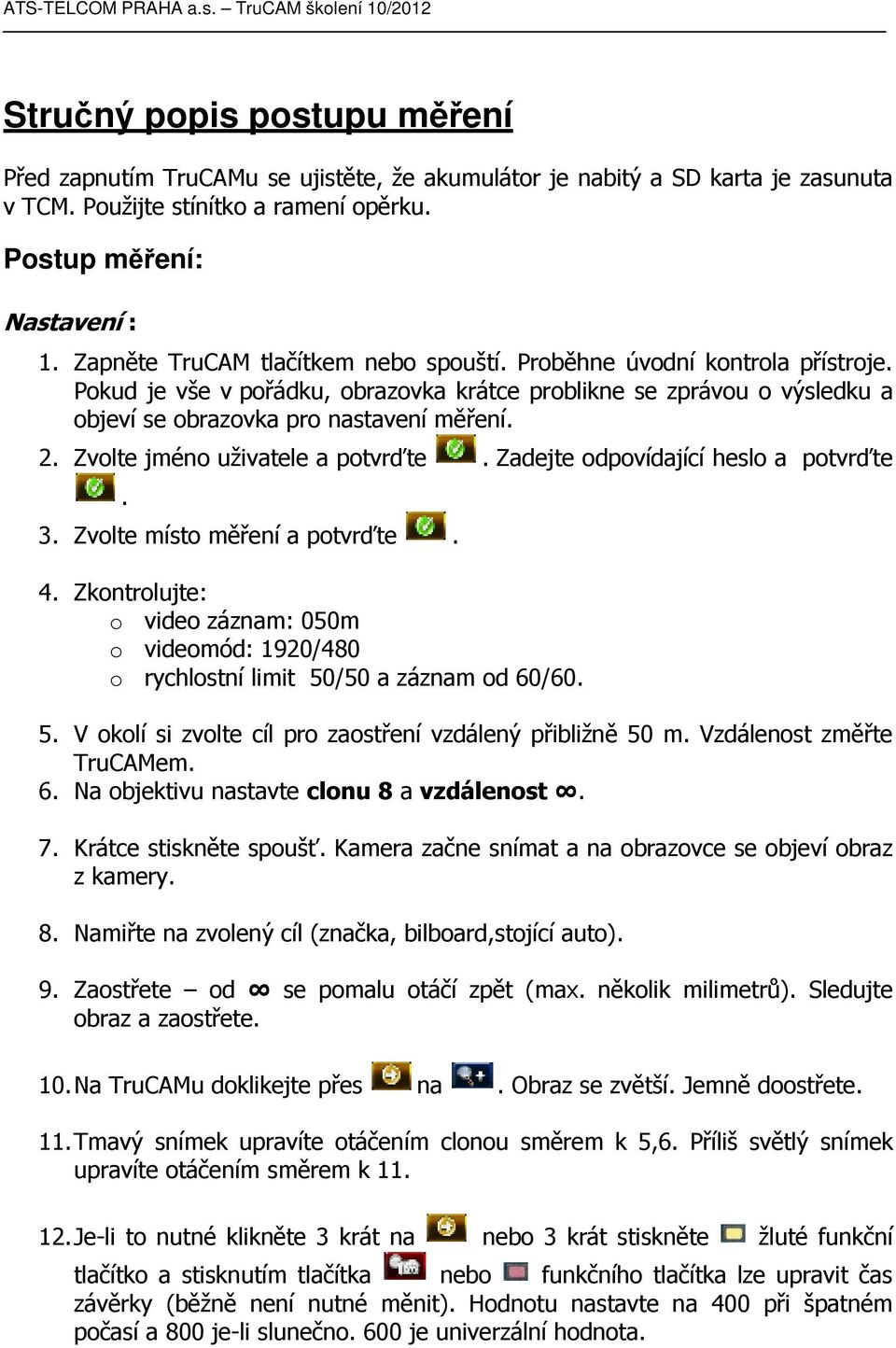

1 Stručný popis postupu měření Před zapnutím TruCAMu se ujistěte, že akumulátor je nabitý a SD karta je zasunuta v TCM. Použijte stínítko a ramení opěrku. Postup měření: Nastavení : 1. Zapněte TruCAM tlačítkem nebo spouští. Proběhne úvodní kontrola přístroje. Pokud je vše v pořádku, obrazovka krátce problikne se zprávou o výsledku a objeví se obrazovka pro nastavení měření. 2. Zvolte jméno uživatele a potvrďte. Zadejte odpovídající heslo a potvrďte. 3. Zvolte místo měření a potvrďte. 4. Zkontrolujte: o video záznam: 050m o videomód: 1920/480 o rychlostní limit 50/50 a záznam od 60/ V okolí si zvolte cíl pro zaostření vzdálený přibližně 50 m. Vzdálenost změřte TruCAMem. 6. Na objektivu nastavte clonu 8 a vzdálenost. 7. Krátce stiskněte spoušť. Kamera začne snímat a na obrazovce se objeví obraz z kamery. 8. Namiřte na zvolený cíl (značka, bilboard,stojící auto). 9. Zaostřete od se pomalu otáčí zpět (max. několik milimetrů). Sledujte obraz a zaostřete. 10. Na TruCAMu doklikejte přes na. Obraz se zvětší. Jemně doostřete. 11. Tmavý snímek upravíte otáčením clonou směrem k 5,6. Příliš světlý snímek upravíte otáčením směrem k Je-li to nutné klikněte 3 krát na nebo 3 krát stiskněte žluté funkční tlačítko a stisknutím tlačítka nebo funkčního tlačítka lze upravit čas závěrky (běžně není nutné měnit). Hodnotu nastavte na 400 při špatném počasí a 800 je-li slunečno. 600 je univerzální hodnota.

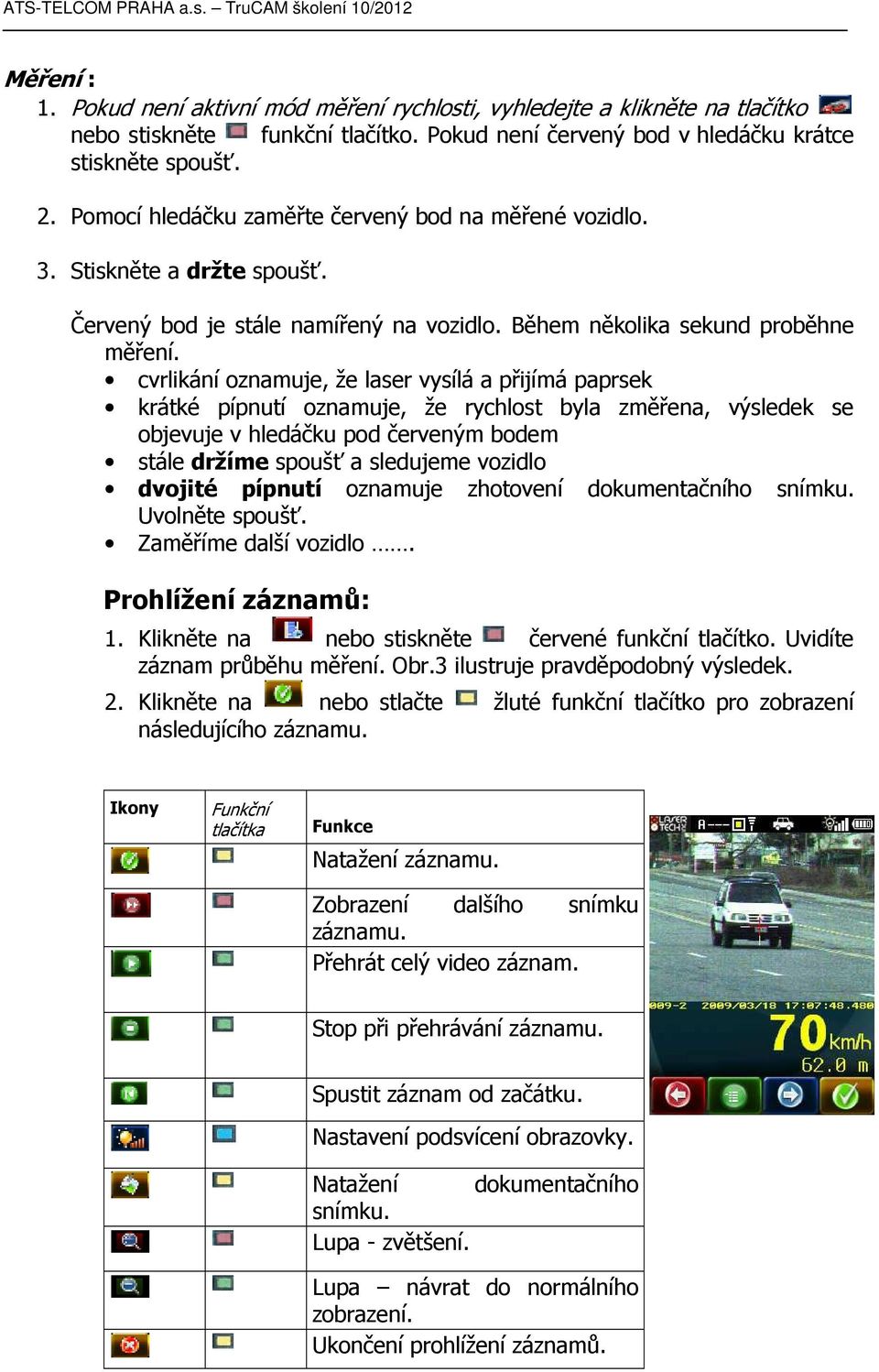

2 Měření : 1. Pokud není aktivní mód měření rychlosti, vyhledejte a klikněte na tlačítko nebo stiskněte funkční tlačítko. Pokud není červený bod v hledáčku krátce stiskněte spoušť. 2. Pomocí hledáčku zaměřte červený bod na měřené vozidlo. 3. Stiskněte a držte spoušť. Červený bod je stále namířený na vozidlo. Během několika sekund proběhne měření. cvrlikání oznamuje, že laser vysílá a přijímá paprsek krátké pípnutí oznamuje, že rychlost byla změřena, výsledek se objevuje v hledáčku pod červeným bodem stále držíme spoušť a sledujeme vozidlo dvojité pípnutí oznamuje zhotovení dokumentačního snímku. Uvolněte spoušť. Zaměříme další vozidlo. Prohlížení záznamů: 1. Klikněte na nebo stiskněte červené funkční tlačítko. Uvidíte záznam průběhu měření. Obr.3 ilustruje pravděpodobný výsledek. 2. Klikněte na nebo stlačte žluté funkční tlačítko pro zobrazení následujícího záznamu. Ikony Funkční tlačítka Funkce Natažení záznamu. Zobrazení dalšího snímku záznamu. Přehrát celý video záznam. Stop při přehrávání záznamu. Spustit záznam od začátku. Nastavení podsvícení obrazovky. Natažení dokumentačního snímku. Lupa - zvětšení. Lupa návrat do normálního zobrazení. Ukončení prohlížení záznamů.

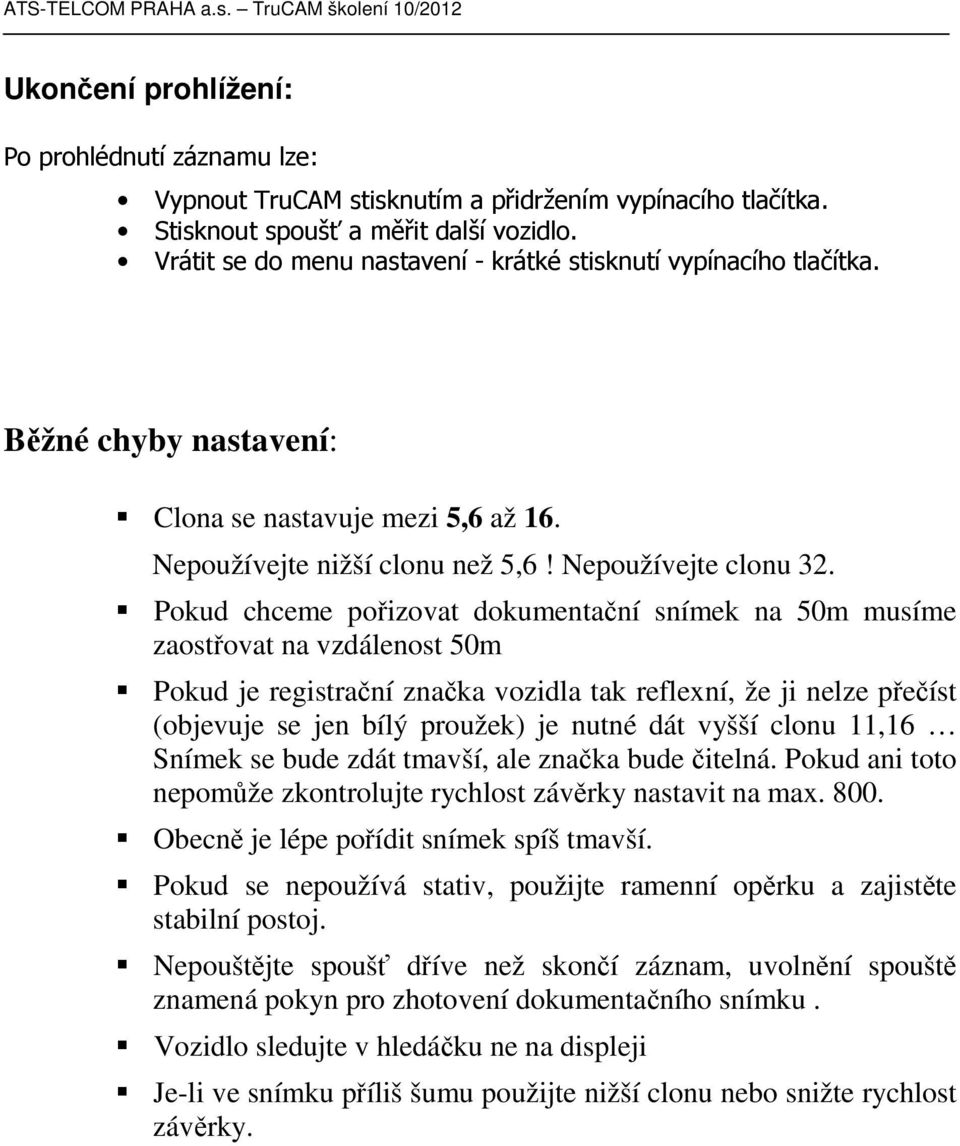

3 Ukončení prohlížení: Po prohlédnutí záznamu lze: Vypnout TruCAM stisknutím a přidržením vypínacího tlačítka. Stisknout spoušť a měřit další vozidlo. Vrátit se do menu nastavení - krátké stisknutí vypínacího tlačítka. Běžné chyby nastavení: Clona se nastavuje mezi 5,6 až 16. Nepoužívejte nižší clonu než 5,6! Nepoužívejte clonu 32. Pokud chceme pořizovat dokumentační snímek na 50m musíme zaostřovat na vzdálenost 50m Pokud je registrační značka vozidla tak reflexní, že ji nelze přečíst (objevuje se jen bílý proužek) je nutné dát vyšší clonu 11,16 Snímek se bude zdát tmavší, ale značka bude čitelná. Pokud ani toto nepomůže zkontrolujte rychlost závěrky nastavit na max Obecně je lépe pořídit snímek spíš tmavší. Pokud se nepoužívá stativ, použijte ramenní opěrku a zajistěte stabilní postoj. Nepouštějte spoušť dříve než skončí záznam, uvolnění spouště znamená pokyn pro zhotovení dokumentačního snímku. Vozidlo sledujte v hledáčku ne na displeji Je-li ve snímku příliš šumu použijte nižší clonu nebo snižte rychlost závěrky.

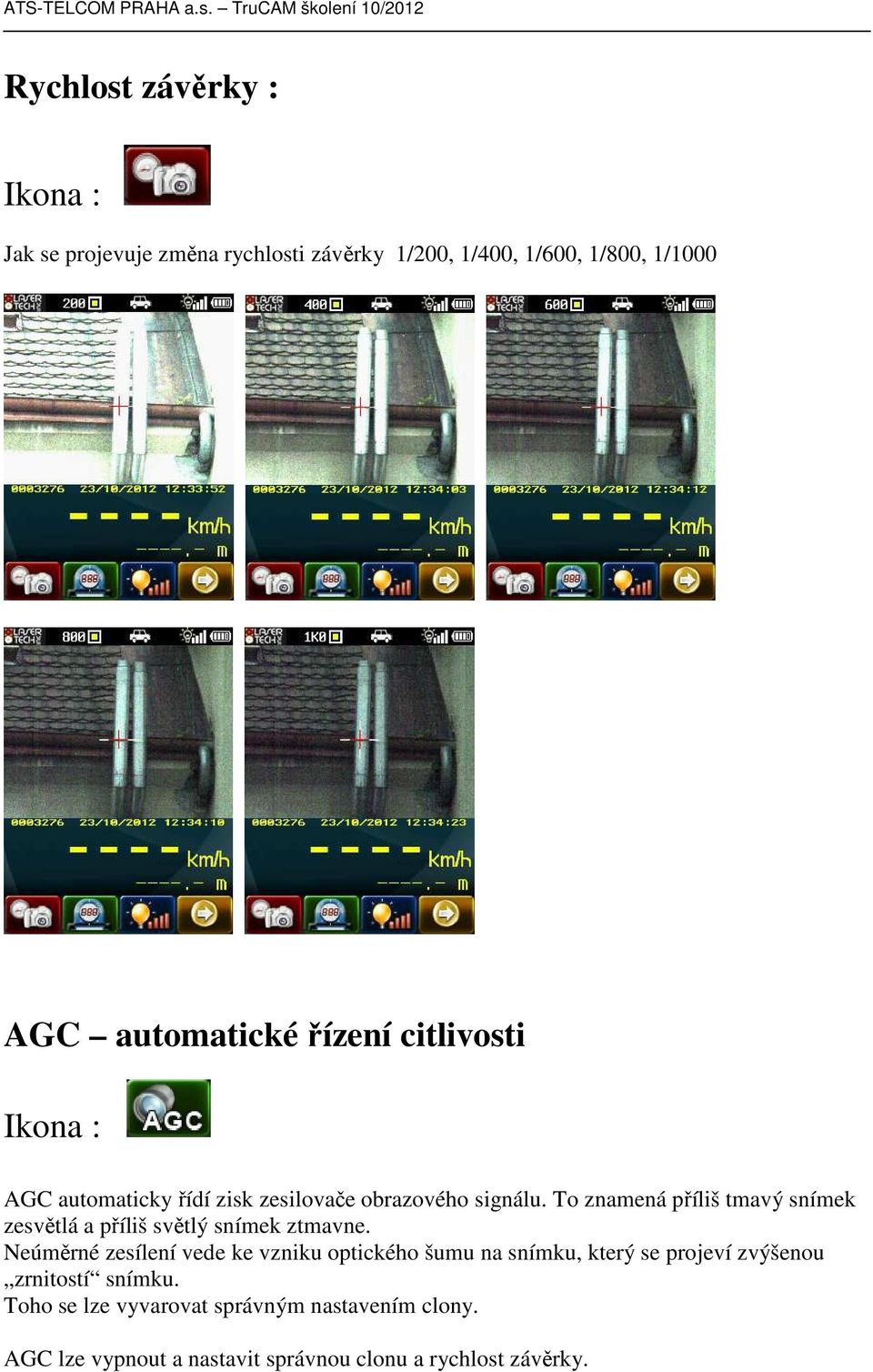

4 Rychlost závěrky : Ikona : Jak se projevuje změna rychlosti závěrky 1/200, 1/400, 1/600, 1/800, 1/1000 AGC automatické řízení citlivosti Ikona : AGC automaticky řídí zisk zesilovače obrazového signálu. To znamená příliš tmavý snímek zesvětlá a příliš světlý snímek ztmavne. Neúměrné zesílení vede ke vzniku optického šumu na snímku, který se projeví zvýšenou zrnitostí snímku. Toho se lze vyvarovat správným nastavením clony. AGC lze vypnout a nastavit správnou clonu a rychlost závěrky.

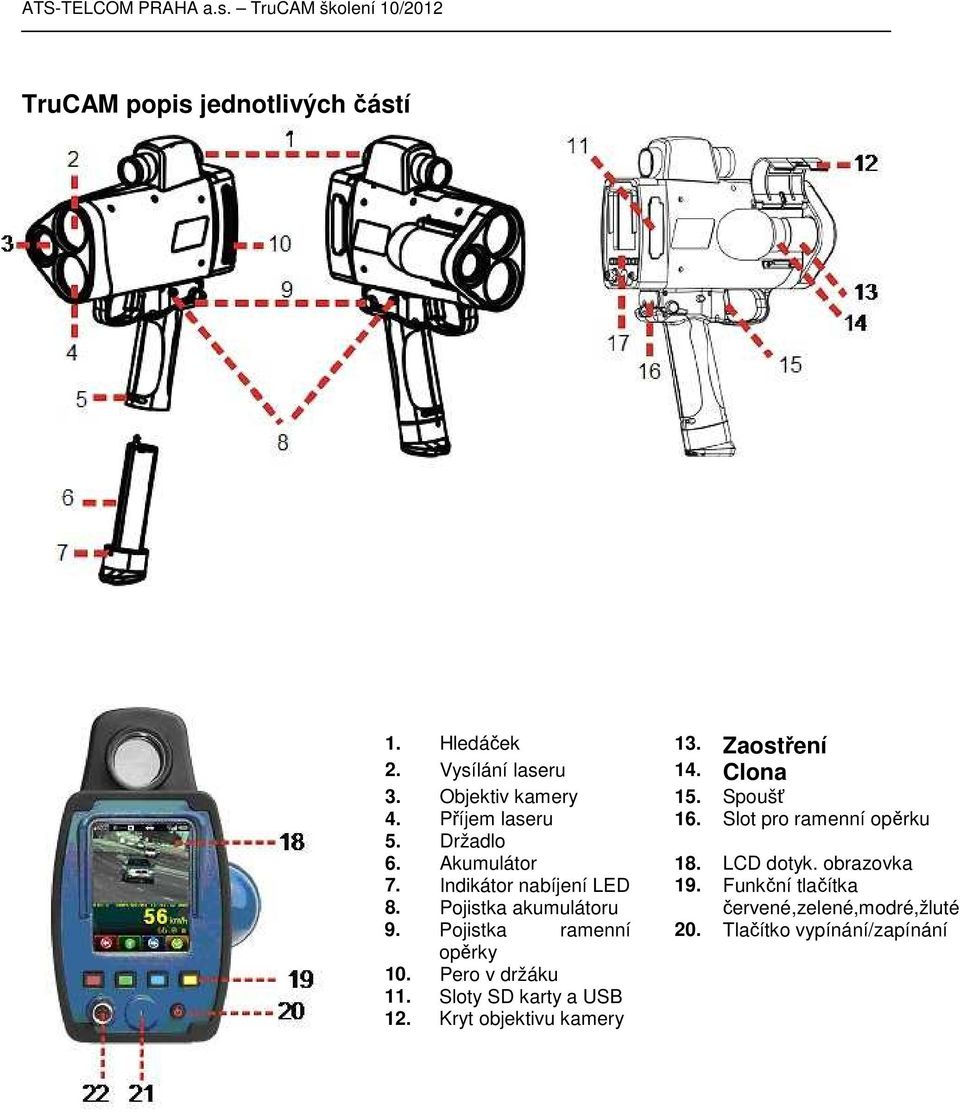

5 TruCAM popis jednotlivých částí 1. Hledáček 13. Zaostření 2. Vysílání laseru 14. Clona 3. Objektiv kamery 15. Spoušť 4. Příjem laseru 16. Slot pro ramenní opěrku 5. Držadlo 6. Akumulátor 18. LCD dotyk. obrazovka 7. Indikátor nabíjení LED 19. Funkční tlačítka 8. Pojistka akumulátoru červené,zelené,modré,žluté 9. Pojistka ramenní 20. Tlačítko vypínání/zapínání opěrky 10. Pero v držáku 11. Sloty SD karty a USB 12. Kryt objektivu kamery
