Konstrukce z trapézových plechů Protipožární podhledy, obklady a nástřiky pro ochranu stropů a střech z trapézových plechů

Transkript

1 Konstrukce z trapézových plechů Protipožární podhledy, obklady a nástřiky pro ochranu stropů a střech z trapézových plechů Požární bezpečnost staveb

2 Konstrukce z trapézových plechů Protipožární podhledy, obklady a nástřiky pro ochranu stropů a střech z trapézových plechů Zvýšené používání trapézových plechů pro střešní a stropní konstrukce vyžaduje řešení problémů požární bezpečnosti. S ohledem na malou konstrukční tloušťku materiálu trapézových plechů je jejich požární odolnost velmi nízká. Při požáru dochází u nechráněných střech a stropů z trapézových plechů již během několika minut k jejich destrukci. Náš systém ochrany střech a stropů z trapézových plechů se vyznačuje nejen nízkou hmotností a malou stavební výškou, ale i přímou montáží obkladu na trapézový plech bez pomocné závěsné konstrukce. Střechy z trapézových plechů Na střešní konstrukce z trapézových plechů jsou dle situace, v níž mají být aplikovány kladeny nejrůznější požadavky. Z tohoto důvodu musí být obklad, pokud má mít určitou hodnotu požární odolnosti, proveden v závislosti na daných podmínkách a skladbách. Jedním z nejdůležitějších parametrů, které je nutno brát v potaz, je způsob provedení střechy, proto je třeba rozhodnout, zda bude např. tepelná izolace tvořena tvrzenou pěnou nebo minerální vlnou. Stropy z trapézových plechů Také u stropů z trapézových plechů lze vyšší hodnoty požární odolnosti dosáhnout jednoduchým obkladem z desek PROMATECT, přičemž může být zvolena libovolná skladba podlahy a pro obklad nemusí být použita žádná zvláštní pomocná závěsná konstrukce. Zavěšené podhledy Pro ochranu konstrukcí z trapézových plechů nabízí naše firma širokou paletu zavěšených podhledů PROMATECT. Hodnoty požární odolnosti platí pouze pro uvedené celé konstrukční systémy a ne pro jednotlivé části. Z toho také plyne, že hodnoty požární odolnosti konstrukcí s trapézovými plechy nelze aplikovat na jiné stavební díly. Konstrukce střech a stropů s trapézovými ocelovými plechy musí ve všech ohledech splňovat podmínky dané výrobcem trapézových plechů a předpisy k tomuto uvedené. Stanovení rozměrů se musí v káždém případě provést na základě statického výpočtu.

3 Střecha z trapézových plechů s vodorovnou ochrannou membránou PROMATECT -H REI 0 RE 0. PROMATECT -H, tl. mm trapézový plech, tl. min. mm nosný CD profi l 0//0, mm, rozteč mm CD profi l 0//0, mm pro zakrytí spár L profi l 0/0/0, mm závěs drát s okem, průměr mm závěs NP pro I a IPE profi ly plastová hmoždinka s vrutem x mm, rozteč 00 mm 0 vrut x mm, rozteč 00 mm Úřední doklad: PK--0-0-C-. REI 0, RE 0 pro jednoduché střešní pláště z nosného trapézového plechu chráněné ze spodní strany vodorovnou ochrannou membránou z desek PROMATECT -H, tl. mm. Klasifikace byla provedena dle ČSN EN 0-:00, článek, pro návrhovou teplotu oceli 00 C. 0 Důležité pokyny výška dutiny mezi spodním lícem střešního pláště a horním lícem použité desky musí být min. 0 mm nosný trapézový plech tloušťky min. mm v této dutině se nesmí nacházet jakýkoliv hořlavý materiál, kromě izolovaných kabelů, které splňují třídu reakce na oheň A CA, B CA a B CA sklon vodorovné konstrukce je v rozmezí 0. příčný řez 0 0 Detail B podélný řez s připojením ke stěně Rozměry membrány jsou v obou směrech neomezené. Vzdálenost stropních C-profilů () činí mm, rozteč závěsů () 00 mm (popř. 00 mm od stěny). Příčné spáry mezi deskami jsou překryty z horní strany stropními C-profily (). Detail B Připevnění membrány ke stěně se provádí ocelovým L-profilem (). L-profil se kotví do masivní stěny pomocí vrutu s hmoždinkou (). Detail C Požárně ochranné desky PROMATECT -H () se připevňují k nosným C-profilům () pomocí vrutů (0). Noniový závěs nebo závěsná pásková ocel () se přišroubuje přímo do vlny trapézového plechu pomocí vrutů. Vzniklé spoje desek a hlavičky vrutů se ze spodní strany tmelí tmelem PROMATMEL. Membránu je možné zavěsit také na ocelové nosné profily dle k.l.. Máte-li další požadavky na konstrukci (např. odlišné detaily, jiná požární odolnost, svislá ochranná membrána) směrujte, prosím, své dotazy na naše technické oddělení. 0 0 Detail C zavěšení membrány Aktualizace k.. 0

4 Strop z trapézových plechů s vodorovnou ochrannou membránou PROMATECT -H REI 0.0 PROMATECT -H, tl. mm nosný trapézový plech, tl. min. mm nosný CD profi l 0//0, mm, rozteč mm CD profi l 0//0, mm pro zakrytí spár L profi l 0/0/0, mm závěs drát s okem, průměr mm závěs NP pro I a IPE profi ly plastová hmoždinka s vrutem x mm, rozteč 00 mm 0 vrut x mm, rozteč 00 mm Úřední doklad: PK--0-0-C-. REI 0 pro ocelobetonové stropní desky z nosného trapézového plechu a nadbetonávky chráněné ze spodní strany vodorovnou ochrannou membránou z desek PROMATECT -H, tl. mm. Klasifikace byla provedena dle ČSN EN 0-:00, článek, pro návrhovou teplotu oceli 00 C. příčný řez 0 Důležité pokyny výška dutiny mezi spodním lícem stropní desky a horním lícem použité desky musí být min. 0 mm nosný trapézový plech tloušťky min. mm nenosná nadbetonávka nad vlnou trapézového plechu tloušťky min. 0 mm v této dutině se nesmí nacházet jakýkoliv hořlavý materiál, kromě izolovaných kabelů, které splňují třídu reakce na oheň A CA, B CA a B CA sklon vodorovné konstrukce je v rozmezí 0 Rozměry membrány jsou v obou směrech neomezené. Vzdálenost stropních C-profilů () činí mm, rozteč závěsů () 00 mm (popř. 00 mm od stěny). Příčné spáry mezi deskami jsou překryty z horní strany stropními C-profily (). 0 Detail B Připevnění membrány ke stěně se provádí ocelovým L-profilem (). L-profil se kotví do masivní stěny pomocí vrutu s hmoždinkou (). Detail B zavěšená varianta s připevněním na stěnu 0 Detail C Požárně ochranné desky PROMATECT -H se připevňují k nosným C-profilům () pomocí vrutů (0). Noniový závěs nebo závěsná pásková ocel () se přišroubuje přímo do vlny trapézového plechu pomocí vrutů. Vzniklé spoje desek a hlavičky vrutů se ze spodní strany tmelí tmelem PROMATMEL. Membránu je možné zavěsit také na ocelové nosné profily dle k.l.. 0 Máte-li další požadavky na konstrukci (např. odlišné detaily, jiná požární odolnost, svislá ochranná membrána) směrujte, prosím, své dotazy na naše technické oddělení. 0 0 Detail C zavěšení membrány Aktualizace k.. 0

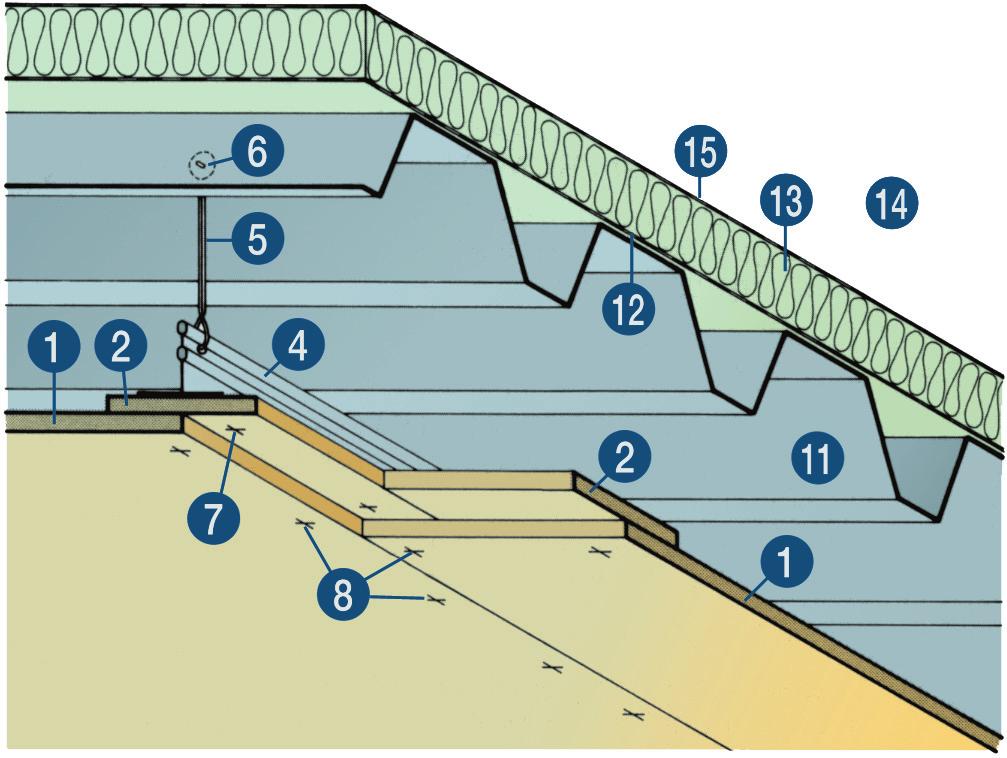

5 REI 0 Střecha a strop z trapézových plechů.0 REI 0 požárně ochranná deska PROMATECT -00, popř. PROMAXON, typ A přířezy z desek PROMATECT -00, popř. PROMAXON, typ A ocelový trapézový plech, rozměry podle statického výpočtu ocelový nosník deska z minerální vlny, d 0 mm, objemová hmotnost 0 kg/m parozábrana libovolná skladba střechy nad parozábranou betonová výplň podle statického výpočtu samořezný šroub se zápustnou hlavou, x, rozteč řad 0 mm, rozteč v řadě cca 00 mm 0 stropní C profi l CD 0//0, mm, rozteč mm, se zavěšením, rozteč závěsů 0 mm vrut,0 x, rozteč cca 00 mm ocelový úhelník 0/0/0, mm umělohmotná hmoždinka s vrutem, rozteč cca 00 mm minerální vlna, plošná hmotnost kg/m kovová hmoždinka s šroubem M x, v každém žlábku zapuštěné svítidlo Úřední doklad: Z00. REI 0 PROMATECT 00, tl. mm+ minerální vlna (). REI 0 PROMATECT 00, tl. x 0 mm + libovolná skladba. REI 0 PROMAXON, typ A, tl. + 0mm + minerální vlna (). REI 0 PROMAXON, typ A, tl. x mm + libovolná skladba. přímé opláštění, skladba střechy minerální vlna Detail B přímé opláštění, skladba střechy libovolná 0 0 Výhody na první pohled přímé nebo zavěšené opláštění jednovrstvé opláštění nízká hmotnost Všeobecné informace Spoje desek se přetmelují tmelem Promat. Jako armování vložte běžně prodávanou spárovou výplň. 0 Detail C přímé opláštění, napojení na opláštěný ocelový nosník 0 Požárně ochranné desky PROMATECT -00, popř. PROMAXON, typ A () lze šroubovat do trapézových plechů. Na trapézové plechy () je třeba uložit minimálně desky z minerální vlny (). Pro REI 0 je třeba použít požárně ochranné desky PROMAXON, typ A, tl. + 0 mm. Detail B Je-li na trapézovém plechu umístěna parozábrana (), je skladba () nad ní libovolná (např. minerální vlna nebo polystyrén). Při libovolné skladbě střechy se používá dvouvrstvá konstrukce z x 0 mm desek PROMATECT -00. Je-li střecha nad parozábranou z polystyrénu, postačuje i alternativní jednovrstvé opláštění, d = mm, s podložením spár (). Detaily obdržíte na vyžádání. Při použití požárně ochranných desek PROMA- XON, typ A x mm je splněn požadavek REI 0. Detail C Při připevnění požárně ochranného opláštění přímo na trapézové plechy je třeba brát zřetel na části staveb čnějící z podhledů a opláštění. To platí zejména pro ocelové nosníky a ocelové vaznice nosné konstrukce. Opláštění ocelových nosníků se provádí podle konstrukce Promat. Zakrytí horní pásnice nosníku není nutné. Tloušťka desek PROMATECT pro opláštění ocelového dílce nutná pro třídu požární odolnosti R 0 se stanoví z hodnoty poměru A p /V, který je dán rozměry profilu ocelového nosníku (viz konstrukce ). Detail D zavěšená varianta s připevněním na stěnu 0 Aktualizace k.. 0

6 REI 0 Střecha a strop z trapézových plechů.0 REI Detail D Alternativně k přímému opláštění lze požárně ochranné desky PROMATECT -00, popř. PROMAXON, typ A montovat zavěšené. Připevnění se provádí pomocí stropních profilů C a zavěšení ze závěsné páskové oceli, noniových závěsů, apod. (0). Připevnění k masivním stěnám se provádí pomocí úhelníku (). Ke zvýšení tepelné/zvukové izolace lze na desky uložit minerální vlnu (). Detail E zavěšená varianta se zapuštěným svítidlem b 00 l 00 Detail E Do zavěšeného podhledu lze integrovat zapuštěná svítidla podle detailu E. Pro statické zajištění svítidel (max. kg) je třeba použít doplňkové závěsy (0). Pro zabezpečení stability šroubového nebo svorkového spoje se svislé stěny svítidlové kazety zhotovují z přířezů PROMATECT -00, tloušťky 0 mm. Detail F Při použití ocelových nosníků pro uložení trapézových plechů lze provést protipožární konstrukci jako zavěšenou, neboť potom odpadá opláštění ocelových nosníků () uložených v prostoru mezi stropem a podhledem. 0 0 Detail F ocelový nosník v mezistropní dutině Detail G U staveb z ocelových konstrukcí a při rekonstrukci starých budov se používají trapézové plechy s betonovou výplní (). Trapézové plechy zde slouží jako bednění; při vlastním používání pak mají nosnou funkci. Při požárním zatížení zdola ztrácí trapézové plechy velmi rychle únosnost. Opláštěním z desek PROMATECT -00 () se dosáhne třída požární odolnosti REI 0. Také při této konstrukční variantě lze desky PROMATECT -00 připevnit přímo na trapézové plechy nebo je podvěsit. Je-li požadována klasifikace požární odolnosti REI 0, je nutno použít požárně ochranné desky PROMAXON, typ A, tl. + 0 mm. 0 0 Detail G trapézový strop s betonovou výplní 0 Detail H Je-li požadována klasifikace REI 0 pro požární zatížení shora i zdola, musí být provedeno opláštění () nad i pod plechy. Slouží li-konstrukce jako venkovní, musí být horní vrstva desek chráněna před povětrnostními vlivy střešní nástavbou. Při použití v interiéru je desky nutno chránit vrchním povrchem stropu (např. mazaninou). Zvláštní upozornění Máte-li další požadavky na konstrukci (např. zvuková či tepelná izolace, vlhkost), směrujte, prosím, své dotazy na naše technické oddělení. Všechny zde uvedené detaily znázorňují provedení s klasifikací požární odolnosti REI 0. Provedení konstrukce REI 0 vám na vyžádání sdělí naše technické oddělení. Detail H požární zatížení shora a zdola Aktualizace k.. 0

7 REI 0 Střecha z trapézového plechu.0 REI hmotnost (jen ) (REI 0): cca kg/m desky PROMATECT -H, REI 0: d = x mm, REI : d = x 0 mm parotěsná zábrana, d = mm tepelná izolace } libovolná střešní skladba nad parotěsnou zábranou střešní izolace ocelový trapézový plech rozměry dle statického výpočtu ocelový nosník, např. výztuha či vaznice obklad PROMATECT (konstrukce č. ) Uvedený dvouvrstvý obklad PROMATECT může být dle potřeby proveden také jako zavěšený podhled. Viz následující varianty konstrukčního řešení. Úřední doklad: č. Z00. REI 0, REI dle ČSN EN 0- se střešními nástavbami uvedenými v katalogovém listě. Důležité pokyny Střídavé uspořádání spojů desek první a druhé vrstvy, podélně 00 mm, příčně 0 mm. Ocelová konstrukce, která slouží k podepření trapézových plechů, musí vykazovat minimálně hodnotu požární odolnosti střechy. Ocelové nosníky () jsou obkládány deskami PROMATECT -H nebo PROMATECT -L. Zde není nutné zakrytí horní plochy nosníku. Dimenzování tloušťky desek a připevňovacích prostředků se provádí podle konstrukce č.. Tyto údaje platí také pro střechy s trapézovými plechy REI 0, konstrukce č..0 a.0. hmotnost (jen podhled): cca kg/m desky PROMATECT -H, d = mm přířezy PROMATECT -H, b = 00 mm, d = mm přířezy PROMATECT -H, b = mm, d = 0 mm T profi l z ocelového plechu, pozinkovaný, 0/0/0,, popř. C-profi l CD 0//0,, rozteč mm vázací drát, pozinkovaný, ø mm, zdvojený, závěsná pásková ocel 0 x, mm nebo noniový závěs, rozteč zavěšení 0 mm vruty do plechu, x s podložkami vruty do plechu ocelové svorky } rozestupy a dimenzování sdělí naše technické oddělení připevnění na stěnu (např. umělohmotné hmoždinky), rozteč cca 00 mm 0 vruty,0 x, rozteč cca 00 mm ocelový trapézový plech rozměry dle statického výpočtu parotěsná zábrana extrudovaný polystyren, d 0 mm desky z minerální vlny, třída reakce na oheň B, d 0 mm živičná střešní krytina vestavěné svítidlo nebo 0 Podélné spoje desek PROMATECT -H () jsou překryty přířezy PROMATECT -H (). Příčné spoje jsou rovněž překryty přířezy PROMATECT -H (). Aby byl vyloučen vliv váhy vestavěných svítidel (), je nutno pro ně instalovat zvláštní závěsy () a (). Montáž obkladu PROMATECT -H () a () lze provést přímo na trapézový plech. 0 připojení ke stěně vestavné svítidlo - varianty konstrukčního řešení REI 0 Aktualizace k.. 0

8 Střecha z trapézového plechu REI 0.0 a PROMATECT -H, d = x mm (cca kg/m ) b PROMATECT -H, d = + 0 mm (cca kg/m ) nebo c { PROMATECT -H, d = x 0 mm } (cca kg/m ) PROMATECT -L, d = x 0 mm a PROMATECT -H, d = x 0 mm (cca kg/m ) nebo PROMATECT -L, d = x 0 mm (cca kg/m ) b PROMATECT -L, d = x mm (cca kg/m ) PROMATECT -H, d = x 0 mm (cca kg/m ) parotěsná zábrana, d = mm extrudovaný polystyren, d 0 mm desky z minerální vlny, třída reakce na oheň B, d 0 mm živičná střešní krytina ocelový trapézový plech (určení rozměrů dle statického výpočtu) vruty do plechu } rozestupy a dimenzování sdělí naše technické oddělení 0 ocelové svorky Uspořádání spojů desek první a druhé vrstvy provést v podélném směru 00 mm, v příčném směru 0 mm. T profi l z ocelového plechu, pozinkovaný 0/0/0,, popř. C-profi l CD 0//0,, rozteč mm rádlovací drát, pozinkovaný, ø mm, zdvojený, závěsná pásková ocel 0 x, mm nebo noniový závěs, rozteč zavěšení 0 mm vrut do plechu, x mm, s podložkou Rozestupy a dimenzování připevňovacích prostředků sdělí naše technické oddělení. Úřední doklad: č. Z00. REI 0, skladba střechy s použitím minerální vlny libovolná skladba střechy Detail B REI 0, libovolná skladba střechy 0 b nebo c nebo Detail C REI 0, požární namáhání shora a zdola 0 a 0 0 nebo b REI 0 dle ČSN EN 0- se všemi uvedenými variantami konstrukcí. Důležité pokyny Na střešní konstrukce s trapézovými plechy jsou podle způsobu použití kladeny různé požadavky. K dosažení hodnoty požární odolnosti REI 0 je obklad PROMATECT proveden několikerým odpovídajícím způsobem. Hodnotou REI 0 je konstrukce klasifikována jen tehdy, mají-li podpůrné stavební díly (např. ocelové sloupy nebo nosníky) rovněž minimálně uvedené hodnoty požární odolnosti. Tato klasifikace platí i pro profily jiných rozměrů, pokud odpovídají statickému výpočtu a jsou-li jejich rozměry navrženy pro průhyb l/00. Na trapézovém plechu je obvykle parotěsná zábrana, tepelná izolace a střešní vrstva. Tepelnou izolaci tvoří polystyren () nebo desky z minerální vlny (). Obklad PROMATECT (a) nebo (c) může být aplikován při použití tepelné izolace () nebo (), obklad (b) pouze při použití desek z tvrdého lehčeného polystyrenu (). K detailu B Nemá-li být na trapézový plech umístěna žádná další střešní vrstva, může být použit obklad PROMATECT -L (b). Je-li k dispozici na trapézovém plechu min. jedna živičná střešní vrstva () nebo (), pak stačí obklad PROMATECT -H (a). K detailu C Je-li požadována hodnota požární odolnosti REI 0 při působení ohně shora či zdola, je toho dosaženo pomocí obkladu PROMA- TECT (). Při použití konstrukce v exteriérech je nutné desky PRO- MATECT, které jsou umístěny nahoře, chránit před klimatickými vlivy další střešní krytinou. Detail D Výše uvedené obklady PROMATECT pro střechy z ocelových trapézových plechů mohou být provedeny jako závěsné podhledy. Detail D - varianty konstrukčního řešení REI 0 Aktualizace k.. 0

9 REI 0 Střecha z trapézového plechu.0 až REI 0 0 a 0 hmotnost (jen podhled): cca kg/m tepelný odpor /Λ: 0, m K/W a desky PROMATECT -L, d = 0 mm b desky PROMATECT -L, d = 0 mm přířezy PROMATECT -L, b = 0 mm, d = 0 mm nosný profi l, } rozteč 00 nebo 00 mm příčný profi l, stěnový úhelník 0 mm x 0 mm rádlovací drát, pozinkovaný, ø mm, zdvojený závěsná pásková ocel 0 mm x, mm nebo noniový závěs, rozteč 00 mm vrut do plechu, x s podložkou připevnění na stěnu (např. umělohmotné hmoždinky), rozteč cca 00 mm 0 ocelový trapézový plech, dimenzování podle statického výpočtu parotěsná zábrana, d = mm minerální vlna, obj. hmotnost min. 0 kg/m živičná střešní krytina ocelové svorky 0/,/,, rozteč cca 0 mm vestavěné svítidlo, max. 0 x 00 mm samořezné vruty, x akudeska, třída reakce na oheň B, d = mm Úřední doklad: č. Z00. REI 0 až REI 0 dle ČSN EN 0- se všemi uvedenými variantami konstrukcí. a nebo a a Důležité pokyny Pro spodní konstrukce jsou používány nosné profily s šířkou příruby mm. Vyrábějí se z oceli chráněné proti korozi s lakovaným povrchem. Rozměry rastru jsou 00 x 00 mm a 00 x 00 mm. Formáty desek x mm nebo x mm. nebo a nebo a Detail B připojení ke stěně, vestavěné svítidlo V závislosti na výšce zavěšení a a zvolené tloušťce izolační vrstvy () je možno dosáhnout hodnoty požární odolnosti REI 0, REI 0 i REI 0. Jsou-li ve stropní dutině ocelové profily, není potřeba je chránit dodatečným obkladem za předpokladu, že budou dodrženy tyto výšky zavěšení! Varianty konstrukčního řešení Vestavba Hodnoty požární odolnosti rozměry a tloušťky v mm REI 0 REI 0* REI 0 tloušťka desek parotěsná zábrana izolační vrstva 0 0 výška zavěšení a výška zavěšení a * ve spojení s dřevěnými vazníky a dřevěnými vaznicemi hodnoty požární odolnosti REI 0 a nebo b 0 Rozměry desek Desky PROMATECT -L jsou dodávány jako přířezy připravené k montáži nebo je zpracovatel řeže ze standardních formátů. Desky přiléhající k rastru mají následující rozměry: x mm a x mm. Chceme-li přizpůsobit případné zvláštní formáty, je nutné odečíst od daného rozměru rastru mm. Detail C Pokyny pro montáž Při zavěšení pomocí ocelového pásku nebo noniového závěsu je nutné tyto prvky přišroubovat na nosný profil (). Aby byl vyloučen vliv váhy vestavěných svítidel, je nutné pro ně osadit dodatečné závěsy. K řezání desek PROMATECT doporučujeme použít pilové listy obložené slinutým karbidem. Při řezání je vhodné odsávat piliny. Aktualizace k.. 0

10 REI 0 Strop z trapézového plechu.0 až REI 0 hmotnost (jen, a ), REI 0-0 = cca kg/m, REI 0 = cca kg/m desky PROMATECT -H, d =, 0, popř. mm přířezy PROMATECT -H, b = 00 mm, d =, 0, popř. mm (v podélném směru desek), rozteč mm přířezy PROMATECT -H, b = 00 mm (jen překrytí příčných spojů), d =, 0, popř. mm kovové rozpěrné hmoždinky se šrouby M x, v každém prolisu ocelové svorky, rozměry dle tabulky spoj desek v podélném a příčném směru ocelový trapézový plech, dimenzování dle statického výpočtu vyplnění betonem, dle statického výpočtu podlaha z libovolných stavebních hmot v náležité tloušťce Úřední doklad: Z00. REI 0 až REI 0 dle ČSN EN 0- se všemi uvedenými konstrukčními variantami. 0 Důležité pokyny Přířezy PROMATECT -H () jsou montovány v rozestupu mm (polovina šířky desky) v pravém úhlu k prolisům na trapézovém plechu. Z hlediska požární bezpečnosti není zatmelování deskových spojů () nutné. Tloušťky desek a spojovací prostředky hodnota požární odolnosti tloušťka desek PROMATECT -H ocelové svorky REI 0 mm + překrytí mm /0,/,; rozteč cca 0 mm REI 0 0 mm + překrytí 0 mm /0,/,; rozteč cca 0 mm REI 0 mm + překrytí 0 mm /0,/,; rozteč cca 0 mm Detail B Horní zakrytí (A) jako základní konstrukce.0, obklad PROMA- TECT (B) přišroubovat k profilům z ocelového plechu (C) a zavěsit např. ocelovým závěsem (D). Obložit ocelový profil (E) deskami PROMATECT (F). Připojení podhledu (B) k předem namontovaným postranním přířezům PROMATECT (G). Vyobrazené detaily lze použít pro všechny konstrukce střech a stropů z trapézového plechu uvedené v katalogových listech řady.xy. Varianty konstrukčního řešení Vysvětlivky Při umísťování požárně ochranných obkladů pod střechy a stropy z ocelového trapézového plechu je nutné přihlédnout ke stavebním dílům, které vyčnívají z podhledů a obkladu. To platí zvláště pro ocelové vazníky a ocelové vaznice nosné konstrukce. Dimenzování náležité tloušťky desek PROMATECT pro hodnotu požární odolnosti až R 0 lze vypočítat z poměru A p /V ocelových nosných profilů. Ocelové nosníky umístěné ve stropní dutině, nemusí být dodatečně chráněny obkladem, pokud je jejich poměr A p /V 00 m -. Tabulka spojovacích prostředků rozměry a rozteče A Tloušťka desek Připevnění. vrstvy na trapézový plech, popř. na nosný profil, zápustné vruty do plechu Připevnění. vrstvy na smontovanou. vrtstvu, ocelové svorky 00 E G D C mm,0 x /0,/, 0 mm,0 x /0,/, mm,0 x /0,/, mm,0 x /0,/, Detail B Aktualizace k.. 0 F B 0 mm,0 x /0,/, rozteče rozestup řad odpovídá rozestupu rozestup řad cca 00 mm, prolisů, rozteč v řadě cca 00 mm rozteč v řadě cca 0 mm

11 EI 0 Dvouplášťové odvětrávané střechy EI 0 hmotnost a tepelný odpor viz tabulka desky PROMATECT -H, d = mm nebo mm formáty: 0 x 0 mm nebo 0 x mm (při tloušťce desky mm jen formát 0 x 0 mm) přířezy PROMATECT -H, d = 0 mm pruhy minerální vlny EI 0, d = x 0 mm objem. hmotnost min. 0 kg/m } EI 0, d = x 0 mm hlavní nosný prvek, rozteč mm příčný nosný prvek, rozteč nebo 0 mm stěnový profi l vázací drát, pozinkovaný, ø mm, zdvojený nebo závěsná pásková ocel nebo noniový závěs, výška zavěšení 0 mm vestavěné svítidlo, rozteč cca 0 mm Úřední doklad: Z00. EI 0 až EI 0 dle ČSN EN 0- se všemi uvedenými variantami konstrukce. Výhody na první pohled vkládané desky odolné vlhkosti vestavěná svítidla variabilní výška zavěšení příčný řez, vestavěné svítidlo Důležité pokyny U mnoha stavebních systémů jsou různé požadavky na požární zabezpečení, zvukovou a tepelnou izolaci atp. Z těchto důvodů jsou i do projektů navrhovány i dvouplášťové provětrávané střechy. Pro tento způsob použití byla navržena i tato konstrukce využívající desek PROMATECT -H. Požární odolnost je m.j. závislá na druhu stavebních hmot použitých v konstrukci střechy, záklopu a tepelné izolace. Pro navrhování a provádění celkové skladby střešní konstrukce je nutné řídit se zásadami popsanými v odborné literatuře. Tabulka - větrání a odvětrání Typ a sklon střechy I II III IV (, %) > (>,, %) > 0 (>, - %) > 0 (> %) Minimální výška vzdušného prostoru Min. průřezy základní střešní plochy v větrání odvětrání cca 0 cm celkově 0 cm, 0 cm, cm, Pokyny pro montáž Formáty desek PROMATECT -H () mohou být řezány zpracovatelem ze standardních formátů nebo jsou dodávány i hotové přířezy. Pruhy minerální vlny () jsou umístěny těsně vedle sebe proti hlavnímu nosnému prvku () a položeny přes příčný nosný prvek (). Podrobnosti k vestavěným svítidlům a roštovému rastru podle konstrukce 0.. Tabulka - hodnoty požární odolnosti Tloušťky materiálů podhledu desky PROMATECT -H, d = mm pruhy minerální vlny d = 0 mm desky PROMATECT -H, d = mm pruhy minerální vlny d = 0 mm Hodnoty požární odolnosti EI 0 EI 0 Zatížení s rastrem cca kg/m cca kg/m Tepelný odpor,0 m K/W,0 m K/W Aktualizace k.. 0

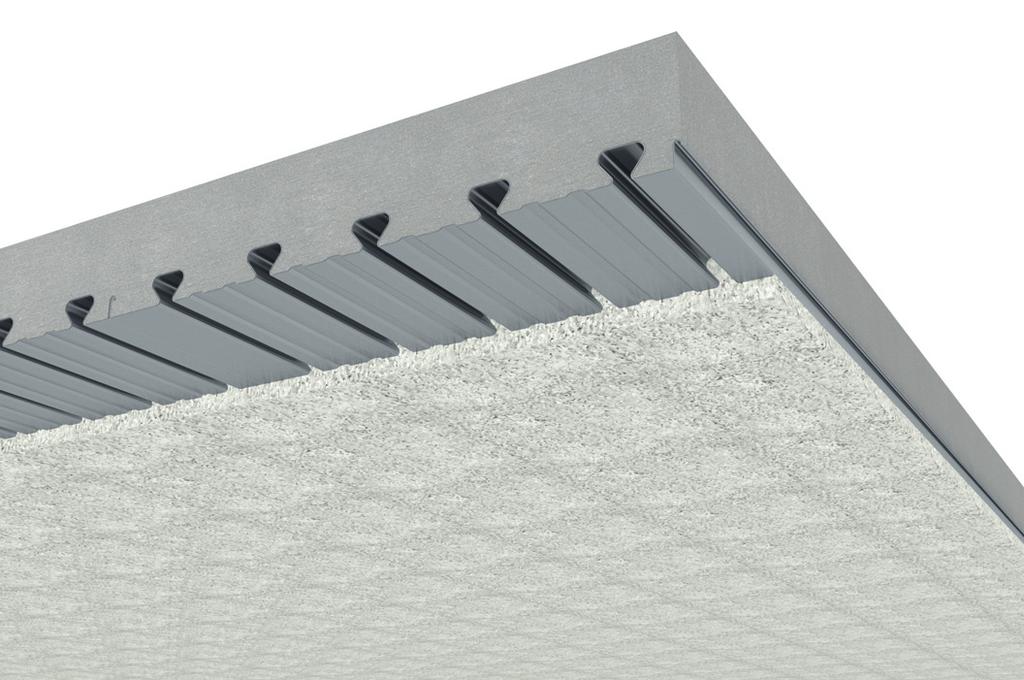

12 Nástřik PROMASPRAY F0 na stropy a střechy z trapézových plechů REI 0 beton, železobeton, tl. 0 mm trapézový plech, tl. 0, mm samosvorný plech, tl. 0, mm základní fi xační nátěr na ocel Promat FIXO-M nástřik PROMASPRAY F0 Úřední doklad: PK0--0. REI 0. Výhody na první pohled trvanlivý nástřik s nízkou objemovou hmotností minimální tloušťky nástřiku zdravotně nezávadný velmi účinný jako tepelná izolace (zejména při spodní aplikaci na stropní konstrukci - tepelná vodivost 0,0 W/mK při C) Všeobecné pokyny PROMASPRAY F0 je průmyslově vyráběná suchá omítková směs pro nástřik konstrukcí určena do vnitřního prostředí. Je vyrobena na základě směsi z biorozpustných minerálních vláken a cementového pojiva. Další oblasti použití nástřiku Další oblasti použití nástřiku PROMASPRAY F0 najdete v katalogových listech 0 (ocelové konstrukce), (betonové stropní konstrukce) nebo (dřevěné trámové stropy a střechy). 0 Podklad Podklad musí být bez rzi, nečistot, mastnoty a staré barvy, které je nutno úplně odstranit pro dosažení dobré přilnavosti. PRO- MASPRAY F0 () může být použit na ocelové konstrukce ošetřené i neošetřené základním nátěrem. Před aplikováním na ocel je nutné konstrukci ošetřit penetračním nátěrem Promat FIXO-M (). Promat FIXO-M se dodává připravený k použití, neředí se. Aplikace se provádí za teplot vyšších než C a nižších než C. Teplota musí dosáhnout těchto hodnot hodin před, po aplikaci a samozřejmě i během aplikace. Teplota podkladu musí být nejméně C nad rosným bodem. Promat FIXO-M nabízí dobrou adhezi při spotřebě mezi 00 a 0 g/m. trapézový plech Příprava nástřiku PROMASPRAY F0 je dodáván v nevratných plastových kg pytlích. PROMASPRAY F0 se smíchá s pitnou vodou až za tryskou. Pro doporučení stroje se obraťte na firmu Promat. Nástřik PROMASPRAY F0 se doporučuje stříkat do ještě nezatvrdlého nátěru (doba utvoření filmu je cca minut při 0 C a 0% relativní vlhkosti vzduchu). Detail B samosvorný plech Aktualizace k Aplikace nástřiku a povrch Konstrukce je tvořena trapézovým ocelovým plechem, tl. 0, mm (), výšky mm spřaženým s betonovou deskou (), tl. 0 mm. Spodní strana ocelového plechu je ochráněna nástřikem PROMASPRAY F0 (), tl. mm (viz detail A). Alternativně může být konstrukce tvořena samosvorným plechem (), tl. 0, mm, výšky mm spřaženým s betonovou deskou (), tl. 0 mm. Spodní strana ocelového samosvorného plechu () je chráněna nástřikem PROMASPRAY F0, tl. mm (viz detail B). Prakticky dosažitelná minimální tloušťka je 0 mm. Povrch nástřiku je šedobílý, strukturovaný, pro dosažení hladšího povrchu může být povrch uhlazen nebo válečkován (válečkování pouze v jednom směru, aby nedocházelo k odtrhávání), nebo přestříkán pro dosažení tvrdšího povrchu.

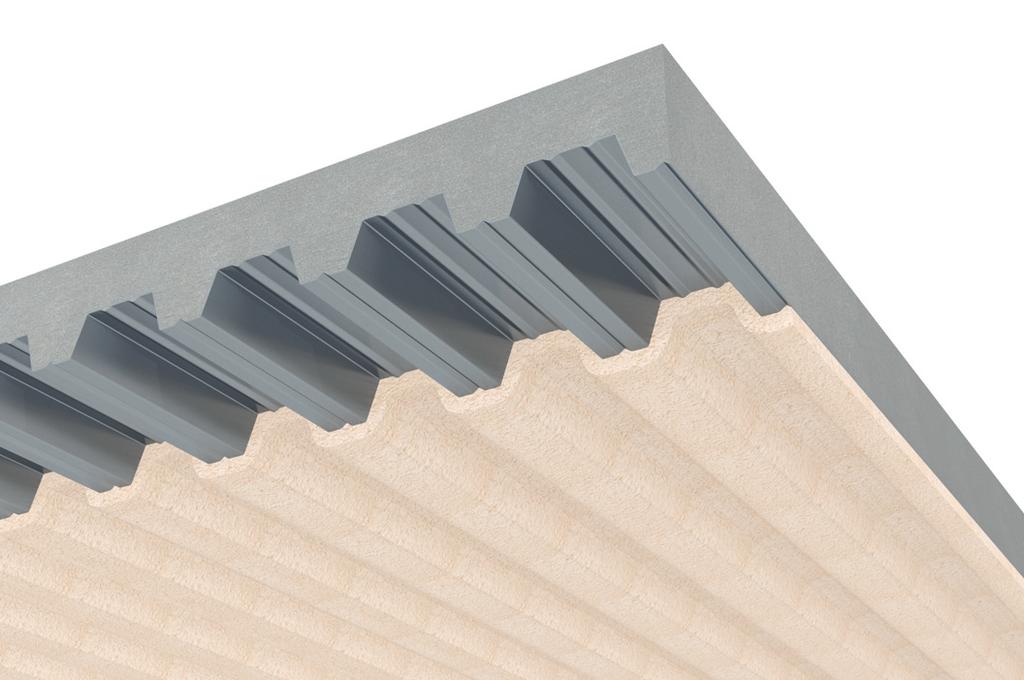

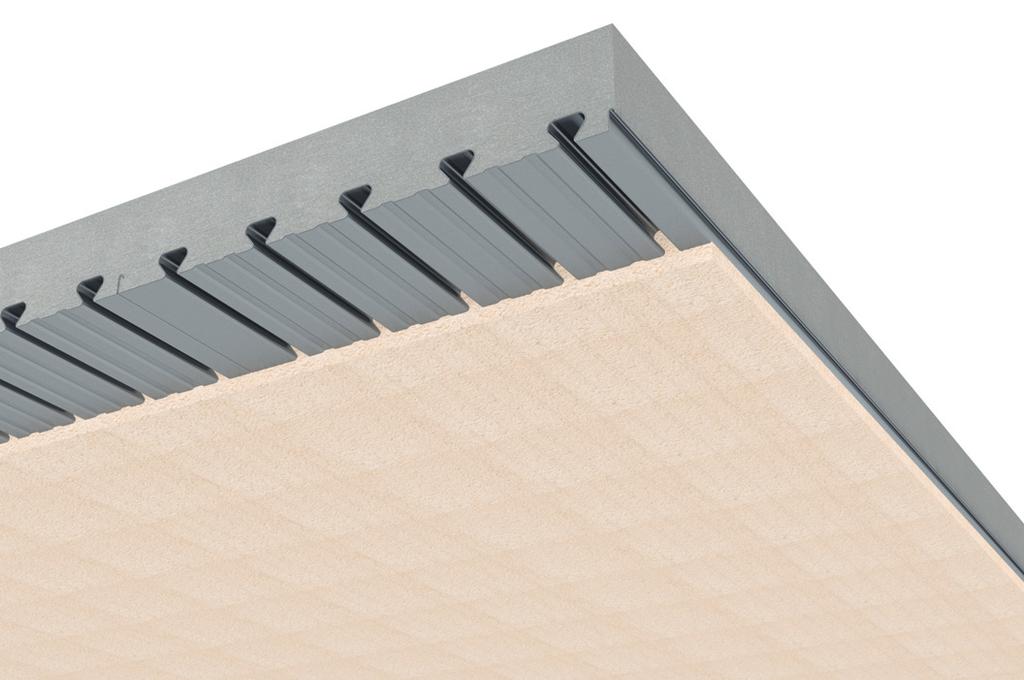

13 Nástřik PROMASPRAY P00 na stropy a střechy z trapézových plechů REI 0 až REI 0 beton, železobeton, tl. 0 mm trapézový plech, tl. 0, mm samosvorný plech, tl. 0, mm základní fi xační nátěrpromat BONDSEAL nástřik PROMASPRAY P00 Úřední doklad: ETA /00. REI 0 až REI 0. Výhody na první pohled nástřik s nízkou objemovou hmotností minimální tloušťky nástřiku zdravotně nezávadný Všeobecné pokyny PROMASPRAY P00 je průmyslově vyráběná suchá omítková směs pro nástřik do vnitřního prostředí na základě směsi sádry a vermikulitu. Další oblasti použití Další oblasti použití nástřiku PROMASPRAY P00 najdete v katalogových listech 0 (ocelové konstrukce), (betonové stropní konstrukce) nebo (dřevěné trámové stropy a střechy). trapézový plech Podklad Podklad musí být čistý, suchý a bez viditelné vlhkosti (včetně kondenzace), oleje, volných okují z válcování, volné rzi a všech dalších faktorů zabraňujících správné přilnavosti. Pro použití jako penetrace se rozmíchá díl Promat BONDSEAL ve dílech vody. Jeden litr namíchané směsi vystačí na cca - m. Skutečná spotřeba penetrace Promat závisí na stavu, povrchu a technologii nanášení. Aplikuje se pomocí bezvzduchého stříkání, štětcem nebo válečkem. Vlastní nástřikový systém je nutno aplikovat na povrch ošetřený penetrací Promat BONDSEAL. Příprava nástřiku PROMASPRAY P00 se dodává v pytlích po 0 kg. Toto množství se doporučuje smíchat s - litry pitné vody. PROMASPRAY P00 míchejte tak dlouho, dokud se nedosáhne optimální hustoty směsi v míchačce ( kg/m ). To obvykle vyžaduje minuty míchání (při rychlosti míchačky 0 ot./min.). Doporučovaný stroj Putzmeister SP nebo PS0. Max. délka hadice cca 0 m. Aplikace nástřiku Konstrukce je tvořena trapézovým ocelovým plechem tl. 0, mm, výšky mm spřaženým s betonovou deskou tl. - mm. Spodní strana ocelového plechu je ochráněna nástřikem PROMASPRAY P00 tl. - mm (viz detail A). Alternativně může být konstrukce tvořena samosvorným ocelovým plechem tl. 0, mm, výšky mm spřaženým s betonovou deskou tl. do mm. Spodní strana ocelového samosvorného plechu je ochráněna nástřikem PROMASPRAY P00 tl. - mm (viz detail B). Nástřik se nanáší v jedné nebo více vrstvách. Tloušťka první vrstvy nátěru PROMASPRAY P00 je - mm, další vrstva s tloušťkou mezi a mm, dokud není dosaženo konečné tloušťky. Detail B samosvorný plech Aktualizace k.. 0
