KUSOVNÍK Zásady vyplování

Transkript

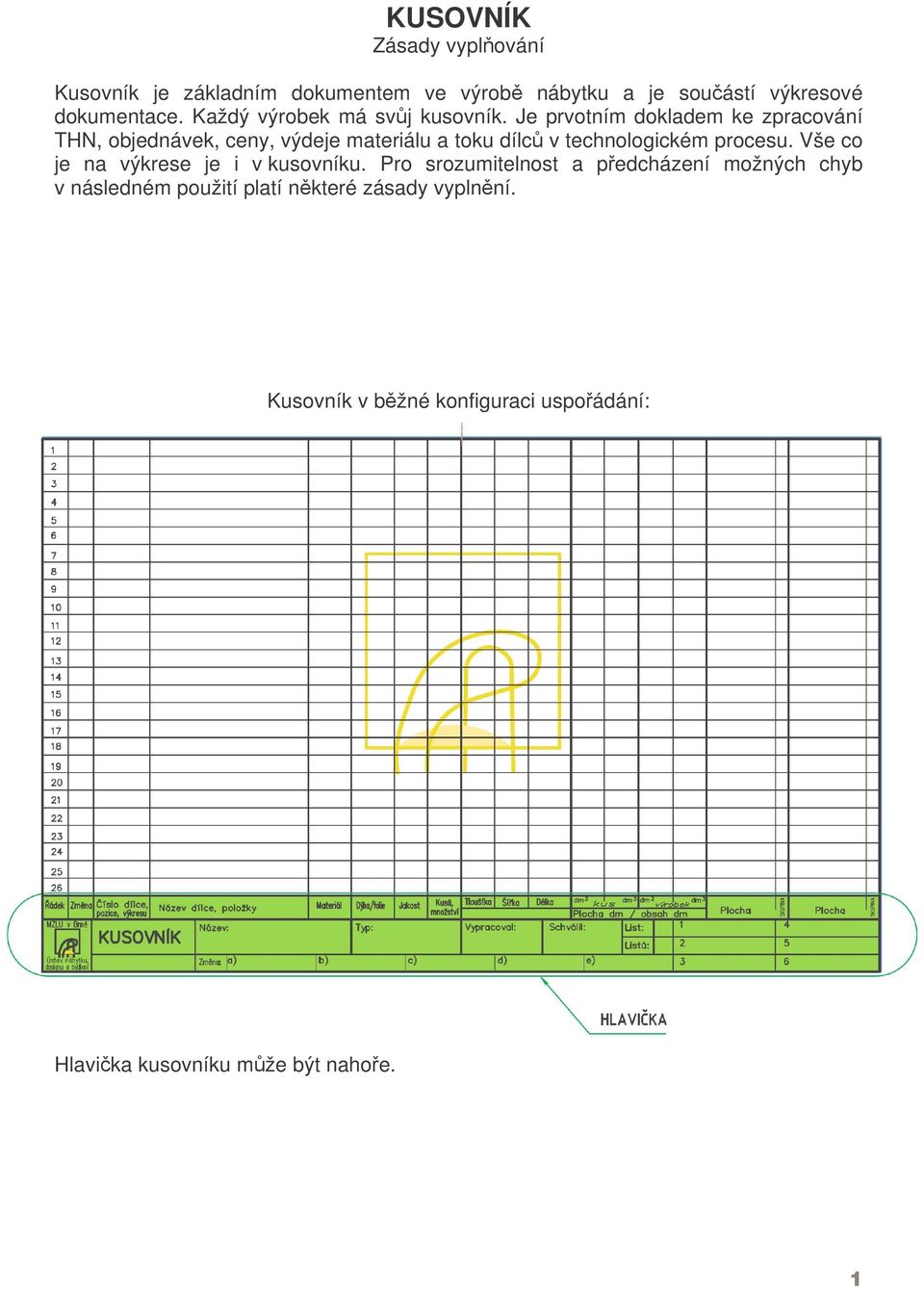

1 KUSOVNÍK Zásady vyplování Kusovník je základním dokumentem ve výrob nábytku a je souástí výkresové dokumentace. Každý výrobek má svj kusovník. Je prvotním dokladem ke zpracování THN, objednávek, ceny, výdeje materiálu a toku dílc v technologickém procesu. Vše co je na výkrese je i v kusovníku. Pro srozumitelnost a pedcházení možných chyb v následném použití platí nkteré zásady vyplnní. Kusovník v bžné konfiguraci uspoádání: Hlavika kusovníku mže být nahoe.

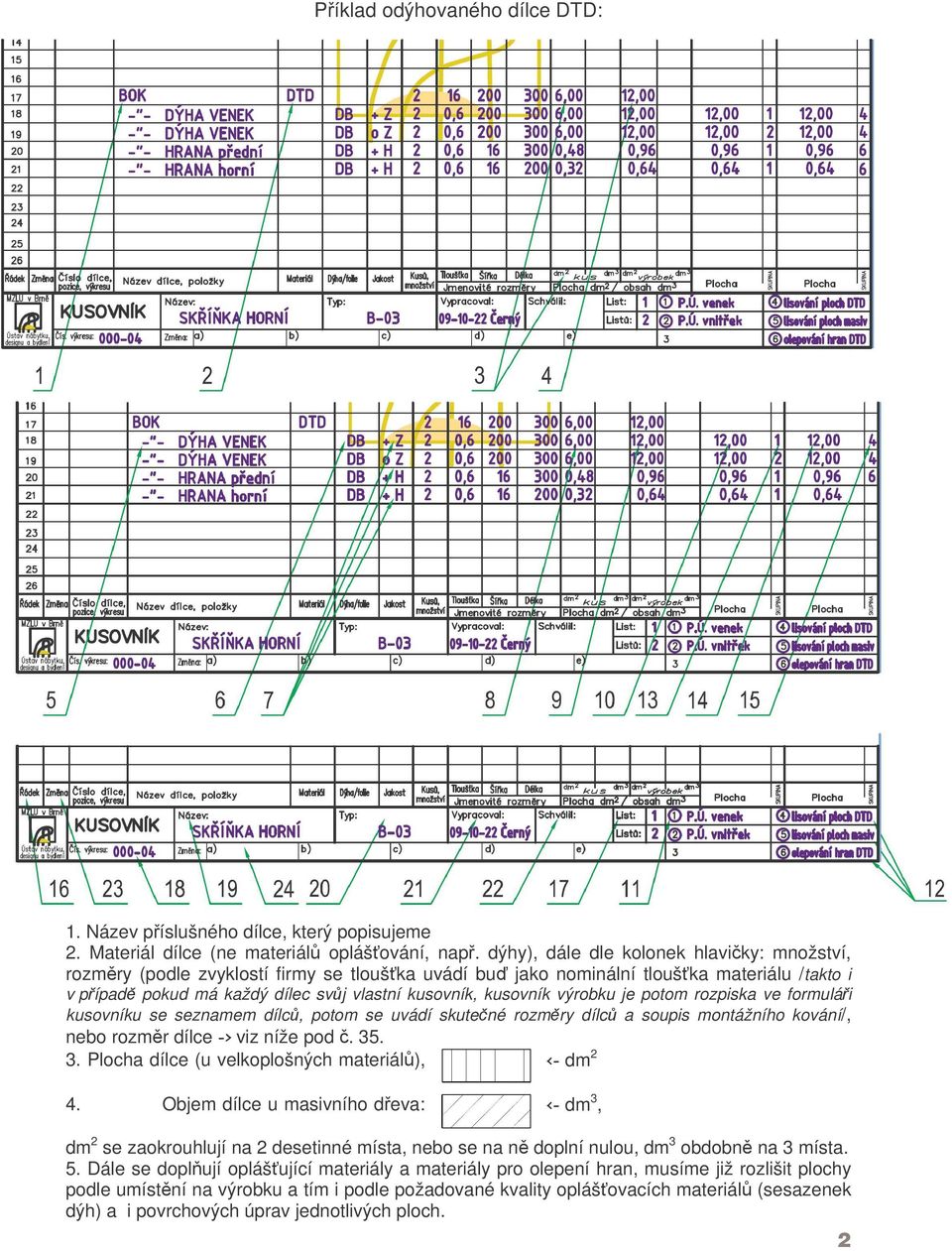

2 Píklad odýhovaného dílce DTD: 1. Název píslušného dílce, který popisujeme 2. Materiál dílce (ne materiál oplášování, nap. dýhy), dále dle kolonek hlaviky: množství, rozmry (podle zvyklostí firmy se tlouška uvádí bu jako nominální tlouška materiálu /takto i v pípad pokud má každý dílec svj vlastní kusovník, kusovník výrobku je potom rozpiska ve formulái kusovníku se seznamem dílc, potom se uvádí skutené rozmry dílc a soupis montážního kování/, nebo rozmr dílce viz níže pod Plocha dílce (u velkoplošných materiál), dm 2 4. Objem dílce u masivního deva: dm 3, dm 2 se zaokrouhlují na 2 desetinné místa, nebo se na n doplní nulou, dm 3 obdobn na 3 místa. 5. Dále se doplují oplášující materiály a materiály pro olepení hran, musíme již rozlišit plochy podle umístní na výrobku a tím i podle požadované kvality oplášovacích materiál (sesazenek dýh) a i povrchových úprav jednotlivých ploch.

3 6. V kolonce dýha/folie se vypíše materiál dýhy (sesazenky). 7. V kolonce jakost se vyznaí kvalita sesazenky podle ploch ( nebo elní plochy, + venkovní, vnitní a neviditelné plochy /toto oznaení se mže u rzných výrobc mírn lišit/) a typ sesazenky: Toto oznaení a oznaení dalších typ sesazenek se mže mnit podle zvyklostí dané firmy. 8. Oplášovaní materiály se uvádí v dm Plocha dané sesazenky na celém výrobku. 10. V pravé ásti kusovníku se uvádí plochy, na které pi dalších technologických procesech napadá další materiál, který nelze vyjádit potem kus, pedevším lepidla a povrchové úpravy, a to v dm Ve spodní pravé ásti se zaznaí tyto plochy, povrchová úprava a: 12. plochy lepení dle materiál. 13., 14., 15. ísla tchto skupin jsou vypsány vždy k píslušné výme plochy. 16. ádky se íslují bu jak jdou za sebou a pokraují na dalších listech kusovníku, nebo každý list kusovníku má íslování zvláš. V kolonce íslo dílce, pozice, výkresu se vpisuje nejastji íslo dílce ve firemním systému, popípad íslo výkresu obvykle dílce a nebo ísla pozicí jednotlivých položek, pokud jsou na výkrese použity. 17. Nutný údaj je proto list kusovníku a celkový poet list. 18. Uvádí se íslo základního výkresu výrobku, nebo íslo výkresu, ke kterému je obsah listu kusovníku svázán (který popisuje), nap. u kusovník dílc íslo výkresu dílce, který mže být i shodný s íslem dílce. 19., 20. Název a typ je uveden shodn, jako v piazeném výkresu uvedeného v kolonce íslo výkresu. 21. Ke jménu, kdo vypracoval se vypluje i datum vyhotovení. 22. Kolonku schválil ve školních píkladech nevyplujeme. Ve výrob vyplnní této kolonky znamená, že výrobek by schválen k výrob, proto nap. pro výrobu vzork apod. nebývá vyplnna. 23. Do svislé kolonky zmna vyplujeme k píslušnému ádku se zmnou nebo k nov doplnným ádkm index zmny, který má podobu obvykle malého písmena, nkdy ísla, vždy v kroužku: b c 24. Ve vodorovných kolonkách zmna se zakroužkuje index zmny a vyplní datum a kdo provedl. 25., 26. U sesazenek dýh (ale i ostatních materiál, kde je zetelný smr vláken nebo desénu) se délka uvádí ve smru prbhu vláken (viz také 7.).

4 27. Dílce z laminovaných velkoplošných materiál, nap. DTD-L: Nevypisují se oplášovací materiály, výchozí materiál je nakupovaný oplášovaný. 29. Do kolonky materiál se vypíše typ použité hrany, nap. olepovací páska, ABS (hrana) apod. 30. D kolonek dýha a jakost se vypíše typ oznaení oplášovacího materiálu, pokud daná firma požívá stálý omezený sortiment lze vypsat jen desénu, nap. desén DB. 31. Do skupin technologických proces se v tomto pípad vpisuje jen lepení, povrchová úprava je na dodávaném materiálu. 32. Mezi skupinami údaj píslušných ke každému dílci se vynechává ádek, a to z dvodu pehlednosti a zamezení piazení údaj k jinému dílci: 33. U dílc z pekližek se uvádí kvalita pekližky (hodnotí se vnjší dýhy), konkrétní znaení dle údaj výrobce nebo dodavatele materiál (nap. A-A, A/B, B/CC atd.). 34. Pokud se u tchto dílc neprovádí oplášování (dýhování), tak se v kolonkách skupin technologických proces uvádí jen povrchová úprava, pi oplášování je shodný postup jak u pedešlého.

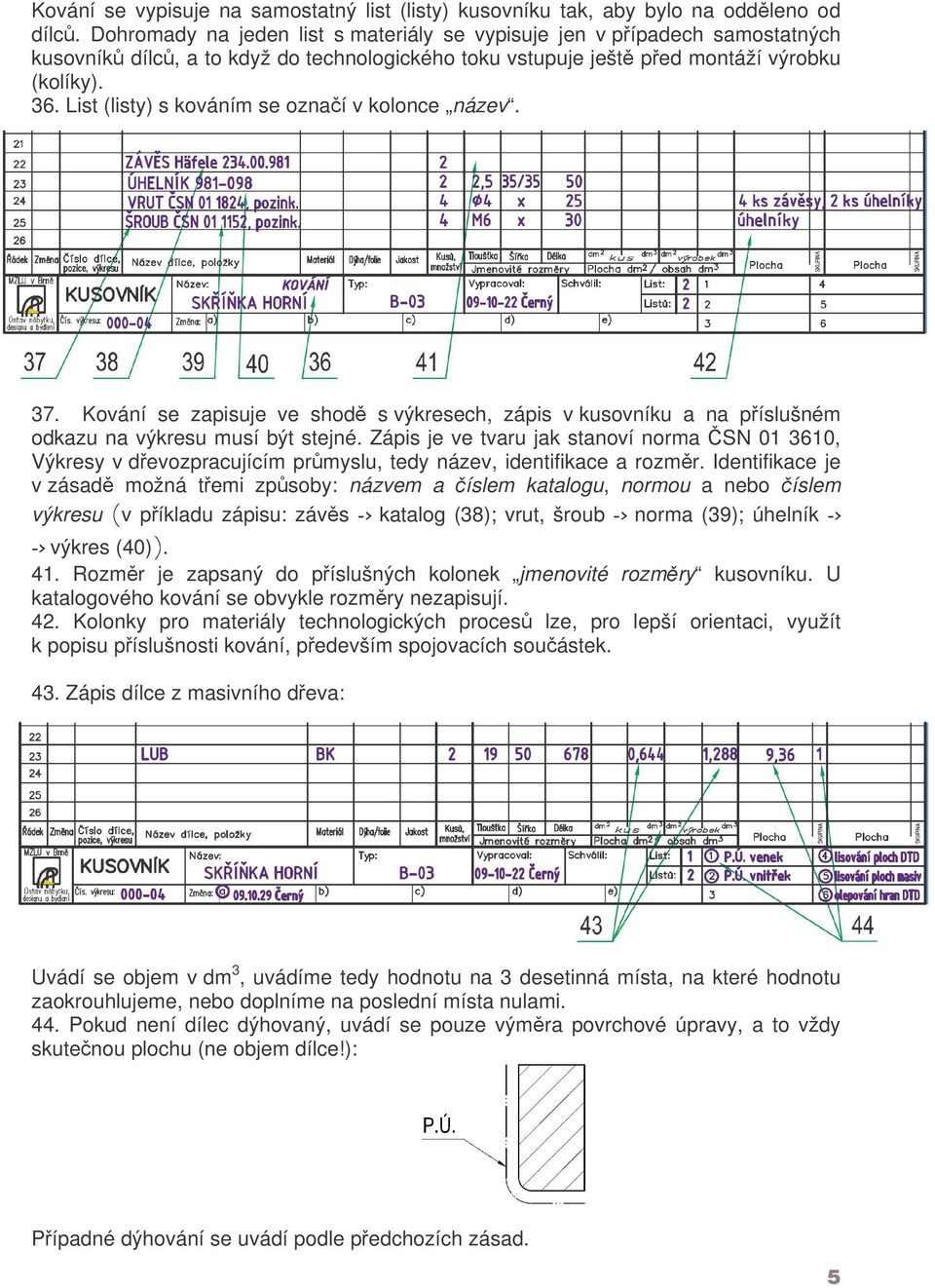

5 Kování se vypisuje na samostatný list (listy) kusovníku tak, aby bylo na oddleno od dílc. Dohromady na jeden list s materiály se vypisuje jen v pípadech samostatných kusovník dílc, a to když do technologického toku vstupuje ješt ped montáží výrobku (kolíky). 36. List (listy) s kováním se oznaí v kolonce název. 37. Kování se zapisuje ve shod s výkresech, zápis v kusovníku a na píslušném odkazu na výkresu musí být stejné. Zápis je ve tvaru jak stanoví norma SN , Výkresy v devozpracujícím prmyslu, tedy název, identifikace a rozmr. Identifikace je v zásad možná temi zpsoby: názvem a íslem katalogu, normou a nebo íslem výkresu v píkladu zápisu: závs katalog (38); vrut, šroub norma (39); úhelník výkres (40). 41. Rozmr je zapsaný do píslušných kolonek jmenovité rozmry kusovníku. U katalogového kování se obvykle rozmry nezapisují. 42. Kolonky pro materiály technologických proces lze, pro lepší orientaci, využít k popisu píslušnosti kování, pedevším spojovacích souástek. 43. Zápis dílce z masivního deva: Uvádí se objem v dm 3, uvádíme tedy hodnotu na 3 desetinná místa, na které hodnotu zaokrouhlujeme, nebo doplníme na poslední místa nulami. 44. Pokud není dílec dýhovaný, uvádí se pouze výmra povrchové úpravy, a to vždy skutenou plochu (ne objem dílce!): Pípadné dýhování se uvádí podle pedchozích zásad.
