1 VZDUCHOVÉ CLONY ADCS NÁVODY NA MONTÁŽ, OBSLUHU A ÚDRŽBU

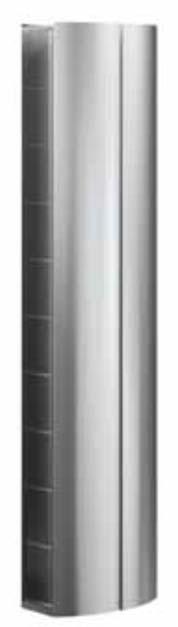

2 Všeobecná doporučení Před samotnou montáží dveřní clony ADCS si prosím pozorně přečtěte tento návod. Uschovejte návod na dostupné místo pro budoucí potřebu. Podmínkou platnosti záruky je používání clony na účely určené výrobcem a při dodržení podmínek Frico / Systemair návodu na montáž, obsluhu a údržbu. Oblast použití Dveřní clony Corinte ADCS patří k nové generaci inteligentních clon se zabudovanou regulací SIRe. Společně tak mohou zajistit plně automatickou ochranu vstupů a přizpůsobí se jakékoli oblasti použití. Corinte ADCS jsou určeny pro vstupy do exkluzivních obchodů a jiných budov s vysokými požadavky na vzhled a zároveň nehlučný provoz. Clony Corinte ADCS jsou určeny pro trvalou horizontální montáž nad dveřní otvor s maximální výškou 3,5m nebo vertikální montáž vedle dveřního otvoru. Třída krytí IP20. Provoz Vzduch se nasává ve vrchní části clony a vytlačuje se vysokou rychlostí napříč dveřmi, čímž vytváří ochranný vzduchový štít. Ten minimalizuje průvan a redukuje tepelné ztráty přes otevřené dveře. Pro dosažení nejlepších výsledků by dveřní clona (clony) měla úplně překrývat celou šířku dveří. Vzduchová mřížka je nastavitelná a by měla směřovat mírně směrem ven, aby proud vzduchu zablokoval přicházející studený vzduch. Účinnost dveřní clony závisí na teplotě vzduchu, tlakové diferenci napříč dveřmi a tlaku větru proti dveřím. UPOZORNĚNÍ! Podtlak vytvořený v budově jiným VZT systémem výrazně redukuje účinnost dveřní clony. Proto musí být větrací systém v budově vyrovnaný. Vertikální montáž Při vertikální montáži vedle dveří je třeba zajistit, aby výtlak vzduchu směřoval mírně ven. Před montáží je třeba se rozhodnout, zda elektrické připojení a připojení vody bude provedeno zespodu. Ochranný plastový obal z clony nesundávejte dřív, než je montáž dokončena. Buďte opatrní, aby nedošlo k poškození povrchu clony. Postup montáže ilustruje obrázek Povolte šrouby, kterými je upevněna sací mřížka (A) a sejměte ji. 2. Povolte šrouby fixující čelní panel (C) na výtlačné straně (B). 3. Povolte 2 šrouby na čelním panelu a sejměte jej. 4. Umístěte podlahový rám na podlahu a v případě potřeby zajistěte pomocí šroubů umístěných do zabudovaných otvorů (obr. 7). Postavte clonu do podlahového rámu. 5. Plochý díl pro uchycení clony je součástí dodávky. Upevněte clonu přes kvadratický otvor a podélně zajistěte. Ujistěte se, že plochý díl není ohnutý. 6. Upevněte horní část clony pomocí konzole, aby nemohlo dojít k pádu clony. Uprostřed horního dílu clony je připraven otvor M8 s vnitřním závitem pro uchycení clony. 7. Zavěste čelní panel (C) no okraj sací strany (A) a zatlačte do štěrbin na výtlačné straně. 8. Utáhněte 2 šrouby na čelním panelu 9. Zabezpečte čelní panel na výtlačné straně. 10. Namontujte zpět sací mřížku (A). Prach a otisky prstů odstraňte vhodným čistidlem a vyleštěte panely. Systemair a.s. str. - 2/

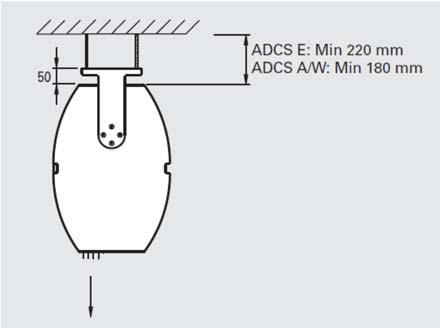

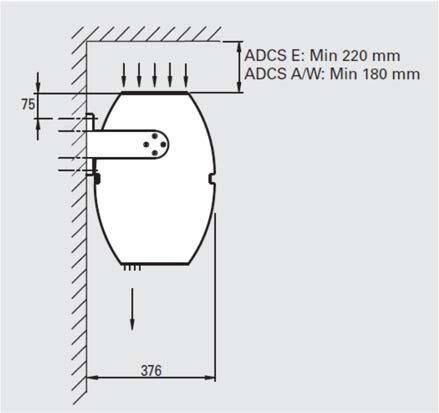

3 Horizontální montáž Dveřní clona se montuje co nejblíže dveřnímu otvoru, výtlak vzduchu směřuje dolů. Ochranný plastový obal z clony nesundávejte dřív než je montáž dokončena. Buďte opatrní, aby nedošlo k poškození povrchu clony. Pro zajištění optimálního výkonu se doporučuje, aby bylo pro clony s vodním ohřevem zachováno min. 180 mm volného prostoru nad clonou, pro clony s elektrickým ohřevem 220 mm volného prostoru. Při menší vzdálenosti může k redukování vzduchového výkonu clony. Clona je dodávána se 2ks konzol pro montáž na zeď nebo do stropu. Horizontální montáž na zeď 1. Nainstalujte konzole na zeď. Velikost a rozteče otvorů viz obr. 6a a 6b. 2. Zavěste clonu a zajistěte pomocí šestihranného klíče a dodaných šroubů M8. Zabezpečte šrouby proti povolení. Horizontální montáž do stropu 1. Nainstalujte závěsy (nejsou součástí dodávky) do stropu, rozteče viz obr. 6a a 6b. 2. Namontujte na clonu konzole pomocí šestihranného klíče a šroubů M8. 3. Zavěste clonu a upevněte konzole k závěsům. Zabezpečte šrouby proti povolení. Poznámka: Pokud je clona zavěšena pomocí lanek, musí být dále pevně ukotvena. Elektrické připojení Elektrické připojení dveřní clony musí provádět pouze kvalifikovaná oprávněná osoba elektrikář ve smyslu platných předpisů. Při vertikální instalaci se elektrické připojení provádí v závislosti na specifikaci objednávky z vrchní nebo spodní části clony, při horizontální instalaci z pravé nebo levé strany. Napájecí napětí se přivádí do svorkovnice. Připojení musí být provedeno přes unipolární vypínač s minimální vzdáleností mezi kontakty 3mm. Základní řídící deska regulačního systému SIRe je zabudována ve cloně (obr. 8). SIRe se dodává již předprogramována pro rychlé spuštění clony. Připojení ovládacího panelu se provádí pomocí modulárního kabelu po odmontování čelního panelu (obr. 4 a 5). Více informací naleznete v montážním návodu regulace SIRe. Clony bez ohřevu Elektrické připojení může být u vertikální montáže provedeno z vrchu nebo ze spodu a u horizontální montáže z horní levé nebo pravé části clony, závisí na specifikaci objednávky. Napájecí napětí (230V~) se přivádí do svorkovnice. Clony s elektrickým ohřevem Elektrické připojení může být u vertikální montáže provedeno z vrchu nebo ze spodu a u horizontální montáže z horní levé nebo pravé části clony, závisí na specifikaci objednávky. U clon s elektrickým ohřevem jsou regulace a ohřev napájeny zvlášť. Napájecí napětí (230V~) regulace i napájecí napětí ohřevu (400V3~) se přivádí do svorkovnice. Při připojení z vrchu musí být krycí deska na sací straně během montáže odstraněna (obr. 4). Ovládací napájení je u vertikálních clon bez ohřevu umístěno v horní části clony. Modulární kabely do základní desky SIRe musí být při připojení ze spodu vedeny uvnitř clony. Kabely uvnitř clony zajistěte tak, aby nemohly být nasány ventilátory či nemohly přijít do kontaktu s topnými elementy. Clony s vodním ohřevem Elektrické připojení může být u vertikální montáže provedeno z vrchu nebo ze spodu a u horizontální montáže z horní levé nebo pravé části clony, závisí na specifikaci objednávky. Napájecí napětí (230V~) se přivádí do svorkovnice. Připojovací hrdla výměníku (měděné hladké trubky Ø22 mm) mohou být u vertikální montáže umístěna na vrchu nebo spodu clony a u horizontální montáže na horní levé nebo pravé části clony, závisí na specifikaci objednávky str. - 3/18 - Systemair a.s.

4 Připojení vodního ohřívače Připojení vodního výměníku dveřní clony by měla vykonávat pouze kvalifikovaná oprávněná osoba instalatér ve smyslu platných předpisů. Dveřní clona má vestavěný vodní výměník s hliníkovými žebry a měděnými trubicemi s vhodným napojením na uzavřený horkovodní systém vytápění. Výměník clony nesmí být napojený na hlavní vodní tlakový rozvod nebo na otevřený vodní rozvod. Vodní systém se připojuje k měděným trubkám Ø22mm a to shora nebo ze spodu pomocí kompresních spojek nebo svařováním. Vrchní část výměníku je vybavena odvzdušňovacím ventilem. Před uvedením do provozu musí být výměník odvzdušněn. Při připojení vertikální clony může být připojení vody provedeno ve spodní nebo horní části clony. Připojení ze spodní části musí být provedeno následujícím způsobem: Flexibilní hadice mohou být vyvrtanými otvory v podlaze a připojeny k vzduchové cloně. Flexibilní hadice se připojují k vodnímu systému pod podlahou. UPOZORNĚNÍ! Při připojení flexibilních hadic nebo trubek ze spodu je třeba zajistit, aby neblokovaly sání vzduchu do ventilátoru. V případě potřeby je zabezpečte tak, aby nemohlo docházet k vibracím či k jejich vtažení do ventilátorů. Při horizontální montáži může být připojení vody provedeno zleva nebo zprava. Víčko na vrchní straně clony je posuvné, aby se přizpůsobilo rozměru vodní trubky (viz obr. 6a). Spuštění (E) Upozornění: Při prvním použití nebo při spuštění po delší odstávce se může dočasně vyskytnout malé množství dýmu a jemný zápach, což je úplně normální jev, který po krátké době zmizí. Nastavení průtoku vzduchu Směr proudění vzduchu a výkon clony musí být nastaveny podle skutečných podmínek tlakových sil působících na otvor dveří. Tlakové síly působí na proud vzduchu a ohýbají jej směrem dovnitř (je-li interiér vytápěný a ve venkovním prostoru je studený vzduch). Z tohoto důvodu musí být směr proudu vzduchu nasměrovaný proti působení těchto sil, směrem ven z otvoru dveří. Všeobecně platí: čím větší síly působí na otvor dveří, tím větší úhel nastavení proudu vzduchu vůči dveřím je potřebný. Pro povolení 3 šroubů jistících výtlačnou mřížku použijte šestihranný klíč. Mřížku nasměrujte mírně směrem ven, aby proud vzduchu zabránil vstupu studeného vzduchu z venku. Přehřátí Ochrana proti přehřátí udržuje teplotu vytlačovaného vzduchu na +40 C. Jestliže by přesto teplota překročila tuto hodnotu, dojde k vyhlášení alarmu. Více informací viz návod na SIRe. Servis a údržba Před zahájením servisu či údržby odpojte clonu od zdroje napájení. Vzhledem k tomu, že motory a další části clony jsou tzv. bezúdržbové, je pro zabezpečení požadovaného výkonu a spolehlivosti dveřní clony třeba provádět pouze pravidelnou kontrolu a čistění. Kontrola a čistění by mělo být prováděno minimálně 2x do roka, ale závisí to především na specifických lokálních podmínkách, ve kterých clona pracuje. Sací mřížka slouží jako filtr a je ji třeba pravidelně vysávat. Vodní výměník je třeba čistit dle potřeby a to následujícím způsobem: 1. Clonu odpojte od zdroje napájení. 2. Šestihranným klíčem povolte 2 šrouby držící sací mřížku a mřížku sundejte. 3. Opatrně otřete výměník vlhkým hadříkem. 4. Sací mřížku namontujte zpět. 5. Připojte ke zdroji napájení. Systemair a.s. str. - 4/

5 Bezpečnost Při instalaci všech clon s elektrickým ohřevem doporučujeme použít kvůli požární bezpečnosti proudový jistič 300mA. Zabezpečte sání a výtlak vzduchu proti jejich zablokování! Nezakrývejte žádné části clony a především nezakrývejte nebo neblokujte mřížku nasávání vzduchu, protože to může způsobit nadměrné nebezpečné zvýšení teploty, což samozřejmě může vést k bezpečnostní aktivaci tepelných ochran a tedy k přerušení chodu clony! Během provozu je povrch clony horký! Toto zařízení není určeno pro užívání lidmi se sníženou fyzickou či mentální způsobilostí nebo nedostatkem zkušeností a znalostí (včetně dětí), pokud nejsou pod dozorem osoby, která je zodpovědná za bezpečnost Podmínkou platnosti záruky je používání clony na účely určené výrobcem a při dodržení podmínek Frico / Systemair návodu na montáž, obsluhu a údržbu str. - 5/18 - Systemair a.s.

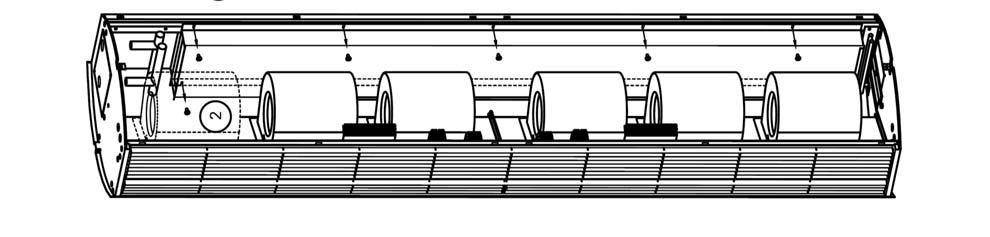

6 Obr. 1 Obr. 2 Systemair a.s. str. - 6/

7 Obr str. - 7/18 - Systemair a.s.

8 Obr. 4 Systemair a.s. str. - 8/

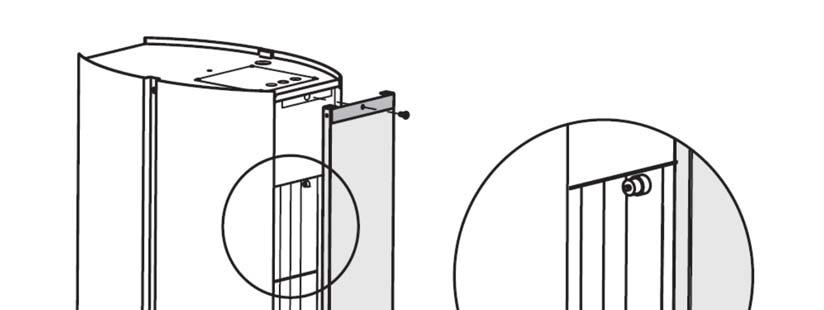

9 Obr str. - 9/18 - Systemair a.s.

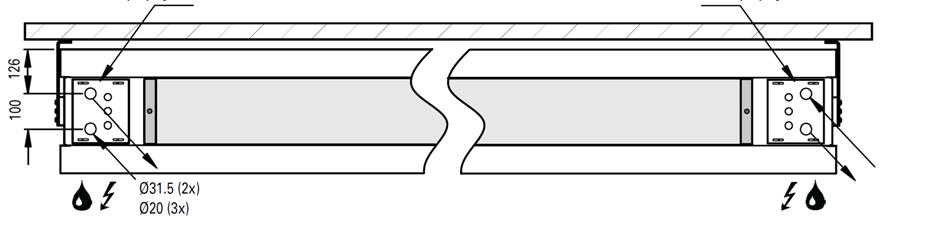

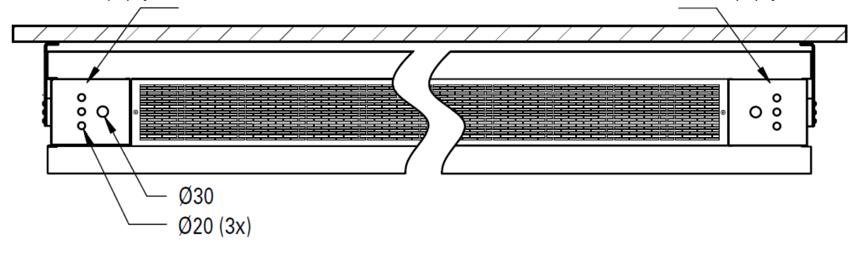

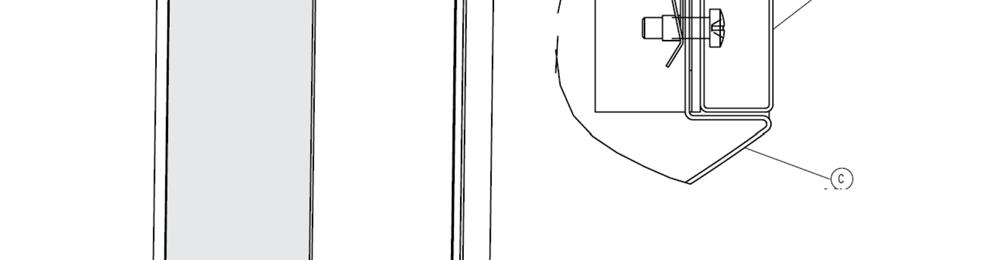

10 ADCS W Levé připojení Zeď Pravé připojení ADCS A/E Levé připojení Zeď Pravé připojení Obr. 6a Obr. 6b Systemair a.s. str. - 10/

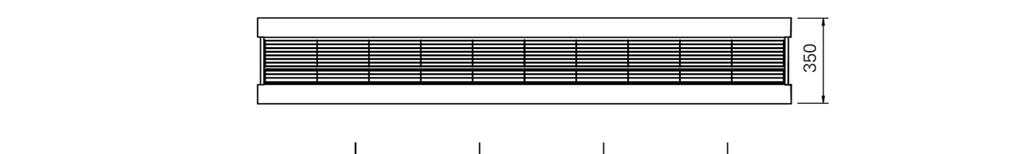

11 Obr. 6c Obr. 6d Obr str. - 11/18 - Systemair a.s.

12 ADCEH Systemair a.s. str. - 12/

13 Obr. 8 Možnosti regulace Clony Corinte ADCS jsou standardně vybaveny základní řídicí deskou SIRe. SIRe je inteligentní nízkonapěťový regulační systém, který se může přizpůsobit každému unikátnímu použití i prostředí. SIRe se dodává již předprogramován a navíc je vybaven propojovacími kabely s konektory pro rychlé zapojení, čímž je značně usnadněna montáž a uvedení do provozu. Existují 3 různé úrovně funkčnosti systému SIRe: základní, rozšířená a pokročilá. Typ č.rsk Popis VxŠxH [mm] SIReBN Regulační systém základní úroveň (Basic) SIReACZ Regulační systém rozšířená úroveň (Competent) SIReAAZ Regulační systém pokročilá úroveň (Advanced) SIReRTX Externí prostorové teplotní čidlo 70x33x23 SIReUR Sada pro montáž pod omítku 114x70x50 SIReWTA Povrchové čidlo SIReCJ4 Spojovací kus pro 2 ks. RJ11(4/4) SIReCJ6 Spojovací kus pro 2 ks. RJ12(6/6) SIReCC Modulární kabel RJ12 3 SIReCC Modulární kabel RJ12 5 SIReCC Modulární kabel RJ12 10 SIReCC Modulární kabel RJ12 15 SIReCC Modulární kabel RJ11 3 SIReCC Modulární kabel RJ11 5 SIReCC Modulární kabel RJ11 10 SIReCC Modulární kabel RJ11 15 L [m] str. - 13/18 - Systemair a.s.

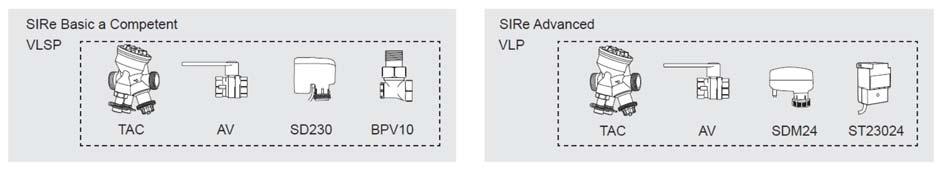

14 Regulace topné vody VLSP, tlakově nezávislá sada ON/OFF Velikosti: DN15/20/25/32, napájení 230 V. Použití: SIRe Basic a Competent Sada VLSP zahrnuje : TAC, tlakově nezávislý uzavírací regulační a vyvažovací ventil AV, uzavírací ventil SD230, servopohon ON/OFF 230 V BPV10, obtokový ventil VLP, tlakově nezávislá modulovaná sada Velikosti: DN15/20/25/32, napájení 24 V. Použití: SIRe Advanced Sada VLP zahrnuje: AC, tlakově nezávislý uzavírací regulační a vyvažovací ventil AV, uzavírací ventil SDM24, modulovaný servopohon 24 V ST23024, 24 V transformátor pro 1-7 servopohonů Připojení Průtok vody l/s VLSP/VLP 15LF DN15 0,012-0,068 VLSP/VLP 15NF DN15 0,024-0,131 VLSP/VLP 20 DN20 0,058-0,319 VLSP/VLP 25 DN25 0,103-0,597 VLSP/VLP 32 DN32 0,222-1,028 Příslušenství Typ ADC EH ADC MP ADC MS AXP 300 Popis Prodlužovací nástavec Spojovací sada pro stropní montáž Spojovací sada pro stěnovou montáž Ochranné zábradlí Systemair a.s. str. - 14/

15 Schémata zapojení Interní zapojení ADCS A (bez ohřevu) str. - 15/18 - Systemair a.s.

16 Interní zapojení ADCS E (elektrický ohřev) Systemair a.s. str. - 16/

17 Interní zapojení ADCS W (vodní ohřev) str. - 17/18 - Systemair a.s.

18 Technická specifikace ADCS A bez ohřevu Typ Výkon. stupně (kw) Průtok Vzduchu (m 3 /h) *3 Hladina hluku *4 (db(a)) Příkon motoru (W) Napětí motoru (V) Proud motoru (A) ADCS 17A * / / V~ 4, ADCS 22A / / V~ 5, ADCS 25A * / / V~ 6, Technická specifikace ADCS E s elektrickým ohřevem Typ Výkon. stupně (kw) Průtok Vzduchu (m 3 /h) *3 Hladina hluku *4 (db(a)) t *5 ( C) Příkon motoru (W) Napětí (V) Proud (A) motor Napětí (V) Proud (A) ohřev Délka (mm) Délka (mm) ADCS 17E *1 7,5/ / /62 29/ V~/4,2A 400V3~/21,7A ADCS 22E 10/ / /63 29/ V~/5,3A 400V3~/28,9A ADCS 25E *2 11/22,5 2300/ /64 30/ V~/6,15A 400V3~/32,5A Hmot. (kg) Hmot. (kg) Technická specifikace ADCS WH (vstupní teplota topné vody 80 C) Typ Topný výkon *6 (kw) Průtok Vzduchu (m 3 /h) *3 Hladina hluku *4 (db(a)) t *5,6 ( C) Objem vody (l) Příkon motoru (W) Napětí (V) Proud (A) motor ADCS 17WH * / /61 31/24 2, V~/3,9A ADCS 22WH / /62 30/23 3, V~/5,4A ADCS 25WH * / /63 31/24 4, V~/6,2A Délka (mm) Hmot. (kg) Technická specifikace ADCS WL (vstupní teplota topné vody < 80 C) Typ Topný výkon *7 (kw) Průtok Vzduchu (m 3 /h) *3 Hladina hluku *4 (db(a)) t *5,7 ( C) Objem vody (l) Příkon motoru (W) Napětí (V) Proud (A) motor ADCS 17WL * / /61 23/18 2, V~/3,9A ADCS 22WL / /62 24/19 3, V~/5,4A ADCS 25WL * / /63 24/19 4, V~/6,2A *1) ADCS 17 se vyrábí pouze v provedení pro horizontální montáž *2) ADCS 25 se vyrábí pouze v provedení pro vertikální montáž *3) Minimální/maximální průtok vzduchu z celkových 5 stupňů *4) Podmínka: Vzdálenost od zařízení 5m. Směrový faktor 2. Ekvivalentní absorpční plocha 200 m 2. *5) t = zvýšení teploty vzduchu při maximálním topném výkonu a minimálním/maximálním průtoku vzduchu *6) Platí pro teplotní spád vody 80/60 C a teplotu vzduchu v prostoru vzduchu +18 C *7) Platí pro teplotní spád vody 60/40 C a teplotu vzduchu v prostoru vzduchu +18 C Třída krytí: IP20 Clony byly schváleny zkušebnou SEMKO a vyhovují označení CE. Délka (mm) Hmot. (kg) Technické změny vyhrazeny! Výrobce: Prodej a servis: Frico AB Systemair a.s., BOX 102 Fakturační adresa, sídlo společnosti: Oderská 333/5, Praha 9 - Čakovice SE Partille Doručovací adresa, kancelář, sklad: Hlavní 826, Praha-Hovorčovice Švédsko tel.: fax: web Systemair a.s., zdroj: Art.no , Systemair a.s. str. - 18/
