FinishPro II 395/595 Bezvzduchové stříkací zařízení / stříkací zařízení s pneumatickým posilovačem

Transkript

1 Opravy FinishPro II 395/595 Bezvzduchové stříkací zařízení / stříkací zařízení s pneumatickým posilovačem A CS K aplikaci architektonických barev a nátěrů. Určeno jen k profesionálnímu používání. Není schváleno k použití ve výbušném nebo nebezpečném prostředí. Maximální pracovní tlak: 3300 psi (227 bar, 22,7 MPa) Maximální pracovní tlak vzduchu: 35 psi (2,4 bar, 0,24MPa) DÙLEŽITÉ BEZPEÈNOSTNÍ POKYNY! Pøeètìte si všechna výstražná upozornìní a pokyny v této pøíruèce. Tuto pøíruèku si uložte. Modely: FinishPro II 395 Oblast FinishPro II 395 FinishPro II 595 USA 24U065 24U073 Evropa, CEE 7/7 24U067 24U075 Evropa, Multi Cord 24U069 24U077 UK 24U ti22591a Asie/Austrálie 24U071 24U071 FinishPro II 595 Související pøíruèky: ti22592a

2 Obsah Obsah Obsah Upozornìní Poznámky Identifikace souèástí Identifikace souèástí Uzemnění Postup vypouštìní tlaku Všeobecné informace k provádìní oprav Odstraòování závad Výmìna výtlaèného èerpadla Výmìna skøínì pohonu Test otáčení (pouze model 395) Výmìna ventilátoru Výmìna kartáèe motoru (pouze model FinishPro II 395) Výměna řídicího panelu FinishPro II 395 a Výmìna hlavního vypínaèe Demontáž a montáž vzduchového filtru Výmìna kompresoru a oprava Diagnostika desky ovládání motoru Hlášení na digitálním displeji: FinishPro II Hlášení na digitálním displeji: FinishPro II Snímaè tlaku Potenciometr pro nastavení tlaku Uložená data Výmìna vypouštìcího ventilu Demontáž/výmìna vypouštìcího vedení Výmìna motoru FinishPro II Výměna motoru FinishPro II Schémata elektrického zapojení (modely 395) Schémata elektrického zapojení (modely 595) Technické údaje Standardní záruka společnosti Graco A

3 Upozornìní Upozornìní Následující varování se vztahují na sestavení, používání, uzemnění, údržbu a opravy tohoto zařízení. Symbol vykřičníku představuje obecné varování, zatímco symbol nebezpečí se týká konkrétních rizik postupu. Když se tyto symboly objeví v textu této příručky nebo na varovných štítcích, vyhledejte si význam příslušných varování. V této příručce se mohou podle potřeby objevovat symboly nebezpečí specifické pro produkt a varování neuvedená v tomto bodě. WARNING UPOZORNĚNÍ UZEMNĚNÍ Produkt musí být uzemněn. Pokud dojde k elektrickému zkratu, uzemnění snižuje nebezpečí úrazu elektrickým proudem, protože poskytuje elektrickému proudu únikové propojení. Produkt je vybaven kabelem se zemnicím vodičem a příslušnou zemnicí zástrčkou. Zástrčka musí být připojena do zásuvky, která je řádně instalovaná a uzemněná v souladu se všemi místními pravidly a předpisy. Nesprávná instalace zemnicí zástrčky může vést k riziku úrazu elektrickým proudem. Při opravě nebo výměně kabelu nebo zástrčky nesmí být zemnicí vodič připojen ani k jedné z plochých svorek. Vodič se zelenou nebo zelenožlutě pruhovanou izolací je zemnicí vodič. Pokud pokynům k uzemnění zcela nerozumíte nebo pokud si nejste jisti, zda je produkt správně uzemněn, obraťte se na kvalifikovaného elektrikáře nebo servisního technika. Neupravujte originální zástrčku kabelu. Pokud ji nelze zasunout do zásuvky, požádejte kvalifikovaného elektrikáře o výměnu zásuvky. Tento produkt je určen k napájení z elektrického rozvodu 120 V nebo 230 V a je vybaven zemnicí zástrčkou podobnou těm na obrázku. 120V US 230V Produkt připojujte jen k zásuvce, která má stejné uspořádání vývodů jako zástrčka. Nepoužívejte s produktem adaptér. Prodlužovací kabely: Používejte jedině 3vodičový prodlužovací kabel se zemnicí zástrčkou a zásuvku se stejným uspořádáním jako zástrčka produktu. Ujistěte se, že prodlužovací kabel není poškozen. Je-li třeba použít prodlužovací kabel, použijte kabel o průřezu alespoň 12 AWG (2,5 mm 2 ), aby snesl proud, který produkt používá. Poddimenzovaný kabel může způsobit úbytek napětí, ztrátu výkonu a přehřívání A 3

4 Upozornìní WARNING UPOZORNĚNÍ NEBEZPEČÍ POŽÁRU A VÝBUCHU Hořlavé výpary, jako jsou výpary z rozpouštědel nebo barev se mohou na pracovišti vznítit nebo vybuchnout. Dodržování následujících pokynů pomůže zabránit vzniku požáru a výbuchu: Nestříkejte hořlavé nebo vznětlivé materiály v blízkosti otevřeného ohně nebo zdrojů vznícení, například cigaret, motorů a elektrických zařízení. Barva či rozpouštědla protékající zařízením mohou vyvolat výboj statické elektřiny. Za přítomnosti výparů z barev či rozpouštědel může statická elektřina způsobit požár či výbuch. Všechny součásti stříkacího systému, včetně čerpadla, sestavy hadic, stříkací pistole a předměty v prostoru stříkání a okolo něj musí být řádně uzemněny, aby byly chráněny před statickými výboji a jiskrami. Používejte vodivé nebo uzemněné vysokotlaké hadice společnosti Graco určené pro bezvzduchová stříkací zařízení. Ověřte, že jsou všechny nádoby a sběrné systémy uzemněny, aby nedošlo ke statickému výboji. Nepoužívejte vložky do nádob, ledaže mají antistatickou úpravu nebo jsou vodivé. Používejte uzemněné elektrické zásuvky a uzemněné prodlužovací kabely. Nepoužívejte adaptér 3 na 2. Nepoužívejte barvu ani rozpouštědlo s obsahem halogenovaných uhlovodíků. Prostor, ve kterém se stříká, musí být dobře větrán. Zajistěte dobrý přívod čerstvého vzduchu, který v oblasti bude volně proudit. Sestavu čerpadla mějte v dobře větraných prostorách. Na sestavu čerpadla nestříkejte. Nekuřte v prostoru stříkání. Na místě, kde stříkáte, nepřepínejte elektrické spínače osvětlení, nespouštějte motory a podobná zařízení, která vytvářejí jiskru. Udržujte pracoviště čisté a bez obalů od barev nebo rozpouštědel, hadrů a dalších hořlavých materiálů. Seznamte se s obsahem stříkaných barev a rozpouštědel. Přečtěte si všechny bezpečnostní listy materiálů a štítky na obalu dodávané s barvami a rozpouštědly. Postupujte podle bezpečnostních pokynů výrobce barev a rozpouštědel. K dispozici musí být funkční hasicí přístroj. Stříkací zařízení vytváří jiskry. Při použití hořlavé kapaliny ve stříkacím zařízení nebo v jeho blízkosti či k jeho propláchnutí či čištění mějte stříkací zařízení ve vzdálenosti alespoň 6 m (20 stop) od výbušných par. NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM Zařízení musí být uzemněno. Nesprávné uzemnění, nastavení nebo používání systému může způsobit úraz elektrickým proudem. Před opravou zařízení vypněte a odpojte napájecí kabel. Produkt připojujte pouze k uzemněným elektrickým zásuvkám. Používejte vždy třívodičové prodlužovací kabely. Ujistěte se, že uzemňovací kontakty napájecího a prodlužovacího kabelu jsou neporušené. Nevystavujte zařízení dešti. Skladujte jej v místnosti A

5 Upozornìní WARNING UPOZORNĚNÍ NEBEZPEČÍ VSTŘÍKNUTÍ POD KŮŽI Vysokotlaký proud může do těla vstříknout toxiny a způsobit vážné poranění. V případě, že ke vstříknutí dojde, okamžitě vyhledejte lékařské ošetření. Nemiřte a nestříkejte pistolí na lidi a zvířata. Ruce a další části těla držte mimo dosah výstupního otvoru. Nepokoušejte se například jakoukoli částí těla zastavit únik. Vždy používejte kryt trysky. Nikdy nestříkejte bez nasazeného krytu trysky. Používejte trysky společnosti Graco. Při čištění a výměně trysek postupujte opatrně. Pokud se tryska ucpe během stříkání, před vyjmutím trysky k čištění vypněte zařízení a vypusťte tlak podle pokynů uvedených v části Postup uvolnění tlaku. Nenechávejte jednotku bez dozoru zapnutou nebo pod tlakem. Jestliže zařízení není používáno, vypněte jej a při vypínání postupujte podle pokynů uvedených v části Postup uvolnění tlaku. Kontrolujte, zda nejsou hadice či díly poškozené. Všechny poškozené hadice či díly vyměňte. Systém je schopen dosáhnout tlaku 22,7 MPa (227 bar, 3300 psi). Používejte náhradní díly nebo příslušenství společnosti Graco se jmenovitou hodnotu tlaku nejméně 22,7 MPa (227 bar, 3300 psi). Pokud nestříkáte, vždy zajistěte pistoli pojistkou spouště. Ověřte, zda pojistka spouště správně funguje. Před použitím přístroje zkontrolujte, zda jsou všechny spoje v pořádku. Naučte se jednotku rychle zastavit a uvolnit z ní tlak. Důkladně se seznamte s ovládacími prvky. NEBEZPEČÍ NESPRÁVNÉHO POUŽITÍ ZAŘÍZENÍ Nesprávný způsob použití může mít za následek smrt nebo vážný úraz. Při stříkání vždy noste vhodné rukavice, ochranu zraku a respirátor nebo masku. Zařízení nespouštějte ani jím nestříkejte v blízkosti dětí. Vždy mějte zařízení mimo dosah dětí. Nestůjte na nestabilním povrchu a nesnažte se dosáhnout dále, než můžete. Po celou dobu udržujte pevný postoj a rovnováhu. Neustále buďte ve střehu a soustředěni na to, co děláte. Nenechávejte jednotku bez dozoru zapnutou nebo pod tlakem. Jestliže zařízení není používáno, vypněte jej a při vypínání postupujte podle pokynů uvedených v části Postup uvolnění tlaku. Nepoužívejte zařízení, jste-li unaveni nebo pod vlivem léků nebo alkoholu. Nezkrucujte nebo nepřehýbejte hadici. Hadici nevystavujte teplotám nebo tlakům mimo povolené provozní rozmezí uvedené společností Graco. Hadici nepoužívejte k tahání nebo zvedání zařízení. Nestříkejte s hadicí kratší než 7,63 m (25 stop). Zařízení neměňte ani neupravujte. Změny a úpravy mohou způsobit neplatnost schválení agenturou a potenciální bezpečnostní rizika. Ujistěte se, že je veškeré vybavení stanoveno a schváleno pro používání v prostředí, ve kterém jej používáte. NEBEZPEČÍ SOUVISEJÍCÍ S HLINÍKOVÝMI DÍLY POD TLAKEM Použití tekutin, které nejsou slučitelné s hliníkem v tlakovém zařízení, může vést k silné chemické reakci a roztržení zařízení. Nedodržení tohoto varování může vést k úmrtí, závažnému poranění či poškození majetku. Nepoužívejte 1,1,1-trichloretan, metylenchlorid, jiná rozpouštědla s halogenovanými uhlovodíky ani kapaliny s obsahem těchto látek. Mnoho dalších kapalin může obsahovat chemikálie reagující s hliníkem. Otázku slučitelnosti materiálů konzultujte se svým dodavatelem A 5

6 Upozornìní WARNING UPOZORNĚNÍ NEBEZPEČÍ POPÁLENÍ Během provozu se může výrazně zvýšit teplota povrchu zařízení a kapalin. Jak zabránit závažným popáleninám: Nedotýkejte se horké kapaliny ani zařízení. NEBEZPEČÍ POHYBLIVÉ SOUČÁSTI Pohyblivé součásti mohou skřípnout, pořezat nebo amputovat prsty a jiné části těla. Zůstávejte mimo dosah pohybujících se součástí. Neprovozujte zařízení se sejmutými ochrannými kryty nebo zábranami. Zařízení, které je pod tlakem, se může uvést do provozu bez varování. Před kontrolou, přesunem nebo údržbou součástí proveďte Postup uvolnění tlaku a odpojte všechny zdroje napájení. NEBEZPEČÍ JEDOVATÝCH KAPALIN NEBO VÝPARŮ Jedovaté kapaliny nebo výpary mohou způsobit vážné poranění nebo smrt v případě, že dojde k jejich vystříknutí do očí nebo na kůži, vdechnutí nebo spolknutí. Přečtěte si bezpečnostní list, a seznamte se se specifickými riziky kapalin, které používáte. Nebezpečné kapaliny skladujte ve schválených nádobách a likvidujte je v souladu s příslušnými pokyny. OSOBNÍ OCHRANNÉ POMŮCKY Na pracovišti noste vhodné ochranné prostředky, abyste zabránili vážným zraněním, jako je např. poranění očí, ztráta sluchu, vdechnutí toxických výparů a popálení. Příklady ochranných pomůcek: Ochrana sluchu a zraku Respirátory, ochranný oděv a rukavice podle doporučení výrobce kapaliny či rozpouštědla VÝROK STÁTU KALIFORNIE Č. 65 Tento produkt obsahuje chemikálie rozeznávané ve státě Kalifornie jako látky, které jsou rakovinotvorné, způsobují vrozené vady nebo jinak poškozují reprodukční proces. Po manipulaci s látkami si omyjte ruce A

7 Poznámky Poznámky A 7

8 Identifikace souèástí Identifikace souèástí FinishPro II ti22593a FinishPro II ti22594a A

9 Identifikace souèástí Identifikace souèástí Položka Popis 1 Odtoková trubka/hadice 2 Připojení vzduchové hadice 3 Plnicí ventil / ventil stříkání 4 Výstup kapaliny 5 Vzduchová hadice / hadice na kapalinu 6 Výtlačné čerpadlo 7 Pistole (viz příručka) 8 Sběrné potrubí filtru 9 Ovládání tlaku kapaliny 10 Volič výkonu/funkce 11 Sací trubka 12 Regulátor vzduchu na pistoli 14 Regulátor tlaku vzduchu ve stříkacím zařízení 15 Digitální displej 16 Měřič tlaku vzduchu 17 Filtr pistole A 9

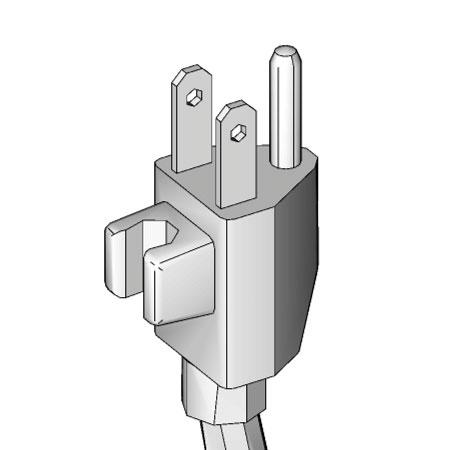

10 Uzemnění Uzemnění Prodlužovací kabely Ground Abyste snížili nebezpečí jiskření statické elektřiny a zásahu elektrickým proudem, uzemněte vybavení. Elektrické jiskření nebo jiskření statické elektřiny může způsobit vznícení nebo explozi výparů. Nesprávné uzemnění může způsobit zásah elektrickým proudem. Uzemnění poskytuje elektrickému proudu únikové propojení. Pøívodní šòùra støíkacího zaøízení obsahuje zemnící vodiè s pøíslušným uzemòovacím spojením. Stříkací zařízení nepoužívejte, má-li síťový kabel poškozený uzemňovací kontakt. Používejte prodlužovací kabel s nepoškozeným zemnicím kontaktem. Pokud je třeba použít prodlužovací kabel, použijte 3vodičový kabel s průřezem minimálně 2,5 mm 2 (12 AWG). Nádoby Rozpouštìdla a kapaliny na bázi oleje: dodržte pokyny místnì platných norem. Používejte jedinì vodivé kovové nádoby na laky postavené na uzemnìné ploše, jakou je napø. beton. Støíkací zaøízení vyžaduje: Zaøízení na na Vstø: Vstø., 50/60 Hz, 15 A, 1 fáze, obvod s uzemnìnou síœovou zásuvkou. Zaøízení na 230 V stř.: 230 Vstř., 50/60 Hz, 10 A, 1 fáze, obvod s uzemnìnou síœovou zásuvkou. Zástrčka musí být připojena do zásuvky, která je řádně instalovaná a uzemněná v souladu se všemi místními pravidly a předpisy. ti5850a Nestavte nádobu na nevodivou plochu, jako napø. na papír nebo lepenku, která pøeruší vodivé spojení s uzemnìním. Uzemnìní kovové nádoby: pøipojte uzemòovací drát k nádobì tak, že pøipnete jeden konec k nádobì a druhý konec k dobøe uzemnìnému pøedmìtu, napø. k vodovodní trubce. ti2810a ti5851a Støíkací zaøízení nepoužívejte, má-li síœová šòùra poškozený uzemòovací kontakt. Používejte jedinì prodlužovací šòùry s nepoškozeným uzemòovacím kontaktem. Pro zachování vodivého spojení uzemnìní pøi proplachování nebo uvolòování tlaku: pøiložte kovovou èást støíkací pistole pevnì ke stìnì uzemnìné kovové nádoby. Pak pistoli spusœte. ti4297a A

11 Postup vypouštìní tlaku Postup vypouštìní tlaku 4. Zavøete zaplavovací ventil. Kdykoli uvidíte tento symbol, proveďte postup uvolnění tlaku. ti2719a Zařízení zůstává natlakované, dokud nedojde kručnímu uvolnění tlaku. Abyste pomohli zabránit vážnému zranění natlakovanou kapalinou, například vstříknutí pod kůži, výstřikem kapaliny a pohyblivých částí, postupujte podle pokynů uvedených v části Postup uvolnění tlaku, kdykoli přestanete stříkat a před čištěním, kontrolou a údržbou zařízení. 1. Voliè funkcí dejte do polohy OFF a odpojte støíkací zaøízení. Máte-li podezøení na to, že je ucpaná rozstøikovací tryska nebo hadice, nebo že po provedení shora uvedených krokù nedošlo k úplnému uvolnìní tlaku, VELMI POMALU uvolòujte pøipevòovací matici ochranného krytu trysky nebo spojku na konci hadice, abyste postupnì uvolnili tlak, pak povolte úplnì. Odstraòte pøekážku z hadice nebo trysky. 5. Zajistěte pojistku spouště AA (Air-Assisted) OFF AIRLESS ti22596a ti22599a 2. Nastavte otáèením nejnižší tlak. 3. Pøidržte pistoli proti stìnì uzemnìné kovové proplachovací nádoby. Spusœte pistoli, abyste uvolnili tlak. ti22566a A 11

12 Všeobecné informace k provádìní oprav Všeobecné informace k provádìní oprav Hoølavé materiály rozlité na horké holé èásti motoru mohou zpùsobit požár nebo výbuch. Pro snížení nebezpeèí popálení, požáru nebo výbuchu nepoužívejte støíkací zaøízení s odstranìným krytem. Uložte si všechny šrouby, matice, podložky, tìsnìní a elektrické pøíslušenství demontované bìhem provádìní oprav. Tyto souèástky nebývají obvykle souèástí náhradních souprav. Po opravì zkontrolujte, zda byly problémy odstranìny. Nefunguje-li støíkací zaøízení správnì, pøekontrolujte postup opravy abyste si ovìøili, že jste opravu provedli správnì. Viz Odstraòování závad, stránka 13. Ve vzduchových kanálcích se mùže usazovat materiál. Odstraòte jakýkoliv materiál a zbytky nátìrových hmot ze vzduchových kanálkù a prùduchù v pláštích vždy, kdykoliv provádíte údržbu støíkacího zaøízení. Neprovozujte stříkací zařízení bez nasazeného krytu motoru. Je-li poškozený, vyměňte jej. Kryt motoru směřuje vzduch chlazení okolo motoru a brání přehřívání. Pro snížení nebezpeèí vážného poranìní, vèetnì úrazu elektrickým proudem: Pøi ovìøování výsledku opravy se nedotýkejte pohyblivých souèástí prsty nebo nástroji. Není-li ke zkoušení zapotøebí napájecí napìtí, odpojte støíkací zaøízení od sítì. Døíve, než uvedete støíkací zaøízení do provozu, instalujte zpìt všechny jeho ochranné kryty, šrouby a podložky. UPOZORNÌNÍ Nenechávejte rozstøikovaè bìžet na sucho déle než 30 sekund. Bìh na sucho by mohl poškodit ucpávky èerpadla. Chraòte vnitøní èásti pohonu tohoto støíkacího zaøízení pøed vodou. Prùduchy v krytu umožòují chlazení mechanických souèástek a elektroniky uvnitø zaøízen vzduchem. Dostane-li se do tìchto prùduchù voda, mohlo by dojít k funkèní závadì nebo i trvalému poškození støíkacího zaøízení. Braòte korozi èerpadla a jeho poškození zamrznutím. Nikdy nenechávejte za chladného poèasí vodu nebo vodou øeditelnou barvu uvnitø støíkacího zaøízení, když není používáno. Zamrznutí kapalin mùže støíkací zaøízení vážnì poškodit. Støíkací zaøízení skladujte naplnìné pøípravkem Pump Armor, abyste je ochránili bìhem skladování. Nenechte materiál zaschnout na vzduchovém víèku pistole. Mohlo by to zpùsobit nekvalitní rozstøik A

13 Odstraòování závad Odstraòování závad Problém Støíkací zaøízení nefunguje Co zkontrolovat (Pokud kontrola dopadne dobøe, pokraèujte další kontrolou) Co dìlat (Pokud kontrola nedopadne dobøe, postupujte podle tohoto sloupce) Základní pøíèina: tlak kapaliny 1. Nastavení regulátoru tlaku. Pøi jeho nastavení na minimum (do krajní polohy proti smìru otáèení hod. ruèek) motor nepobìží. 2. Mùže být ucpaná rozstøikovací tryska nebo zanesený filtr kapaliny. Pomalu zvyšujte nastavení tlaku, abyste vidìli, jestli se motor rozbìhne. Vypusťte tlak dle strany 11. Pak uvolněte ucpané místo nebo vyčistěte filtr pistole. Viz příručka k obsluze pistole. Základní pøíèina: mechanická 1. Zamrzlé èerpadlo nebo zatvrdlý lak. Došlo-li k zamrznutí vody nebo laku na vodní bázi ve støíkacím zaøízení, støíkací zaøízení rozmrazte. Umístìte støíkací zaøízení do teplého prostoru, aby rozmrzlo. Nespouštìjte støíkací zaøízení, dokud není úplnì rozmražené. Došlo-li k zatvrdnutí (zaschnutí) laku uvnitø støíkacího zaøízení, vymìòte ucpávky èerpadla. Viz stránka 18, Výmìna výtlaèného èerpadla. 2. Èep ojnice výtlaèného èerpadla. Èep musí být úplnì zatlaèen do ojnice a pøidržovací pružina musí sedìt pevnì v drážce nebo na kolíku èerpadla. Zatlaète èep na jeho místo a zajistìte jej držákem pružiny. Viz stránka 18, Výmìna výtlaèného èerpadla. 3. Motor. Demontáž sestavy skøínì pohonu. Viz stránku 20, Výmìna skøínì pohonu. Zkuste otáèet ventilátorem rukou. Neotáèí-li se ventilátor, vymìòte motor. Viz stránku 35, Výmìna motoru. Základní pøíèina: tlak vzduchu 1. Pøepínaè výkonu/funkce. Zkontrolujte, zda je v poloze AA. 2. Možná je zavøený regulátor tlaku vzduchu (FinishPro 395). 3. Možná je zavøený vzduchový ventil pistole. Vytažením knoflíku regulátor odjistìte a otáèením ve smìru hodinových ruèièek otevøete. Otáèením knoflíku ve smìru hodinových ruèièek otevøete regulátor vzduchu A 13

14 Odstraòování závad Problém Základní pøíèina: elektrická Viz schéma elektrického zapojení, stránka 36 Co zkontrolovat (Pokud kontrola dopadne dobøe, pokraèujte další kontrolou) 1. Zdroj napájení. Mìøící pøístroj musí ukazovat Vstø. pro modely na Vstø, resp Vstø. pro modely na 230 Vstø. 2. Prodlužovací šòùra. Pøekontrolujte neporušený stav prodlužovací šòùry voltmetrem. 3. Síœová šòùra støíkacího zaøízení. Zjistìte, zda není poškozena, napø. nemá-li pøerušenou izolaci nebo vodièe. 4. Ovìøte, že vývody motoru jsou spolehlivì upevnìny a správnì zapojeny na desce ovládání. 5. Spínaè tepelné ochrany motoru. Žluté vývody motoru musí být vodivì propojeny pøes spínaè tepelné ochrany. 6. Chybìjící kryt kartáèe nebo uvolnìné spoje vývodù kartáèù (pouze model FinishPro II 395). 7. Kartáèe musí mít délku minimálnì 1/4 palce (6 mm) (pouze model FinishPro II 395). POZN.: Kartáèe na obou stranách motoru se neodírají stejnì rychle. Zkontrolujte oba kartáèe. 8. Ovìøte komutátor kotvy motoru, zda nemá vypálená nebo vydøená místa, nebo není abnormálnì drsný. 9. Pøekontrolujte kotvu, že není zkratovaná, pomocí zkoušeèky na kotvy, nebo proveïte zkoušku rychlým otáèením, stránka Regulátor tlaku není zapojen do desky ovládání. Co dìlat (Pokud kontrola nedopadne dobøe, postupujte podle tohoto sloupce) Vypnìte a zapnìte jistiè na rozvodech budovy, vymìòte pojistky v budovì. Vyzkoušejte jinou zásuvku. Vymìòte prodlužovací šòùru. Použijte kratší prodlužovací šòùru. Vymìòte síœovou šòùru. Viz stránku 25, Výmìna síœové šòùry. Vymìòte uvolnìné svorky; zatlaète do nich vodièe. Pøekontrolujte pevné dotažení svorek. Oèistìte svorky na desce obvodù. Vodièe znovu spolehlivì pøipojte. Vymìòte motor. Viz stránku 35, Výmìna motoru. Instalujte kryt kartáèe nebo kartáèe vymìòte, jsou-li poškozené jejich vývody. Viz stránku 23, Výmìna kartáèù motoru. Vymìòte kartáèe. Viz stránku 23, Výmìna kartáèù motoru. Demontujte motor a nechejte v opravnì motorù pøebrousit komutátor, je-li to možné. Viz stránku 35, Výmìna motoru. Vymìòte motor. Viz stránku 35, Výmìna motoru. Zasuòte konektor regulátoru tlaku do desky ovládání A

15 Odstraòování závad Problém Co zkontrolovat (Pokud kontrola dopadne dobøe, pokraèujte další kontrolou) Co dìlat (Pokud kontrola nedopadne dobøe, postupujte podle tohoto sloupce) Nízký objem kapaliny na výstupu 1. Opotøebená støíkací tryska. Uvolnìte tlak, stránka 11. Vymìòte trysku. Viz pøíruèku k používání støíkací pistole, Ovìøte, že èerpadlo nepokraèuje v chodu po uvolnìní spouštì pistole. Proveïte údržbu èerpadla. Viz stránku 18, Výmìna výtlaèného èerpadla. 3. Netìsnící zaplavovací ventil. Uvolnìte tlak, stránka 11. Pak opravte zaplavovací ventil. Viz stránka 31, Výmìna regulátoru tlaku. 4. Spoje sací hadice. Dotáhnìte všechny uvolnìné spoje. Pøekontrolujte stav o-kroužkù na otoèném èepu sací hadice. 5. Zmìøte napájecí napìtí voltmetrem. Voltmetr musí indikovat Vstø. pro modely na Vstø., resp Vstø. pro modely na 240 Vstø. Nízké napìtí snižuje výkonnost støíkacího zaøízení. Zapnìte jistiè na rozvodech budovy, vymìòte pojistky na rozvodech budovy. Opravte zásuvku rozvodu nebo vyzkoušejte jinou zásuvku. 6. Dimenzování a délka prodlužovací šòùry. Nahraïte ji správnou uzemnìnou prodlužovací šòùrou. Viz stránku 10, Uzemnìní a požadavky na elektrické napájení. 7. Ovìøte, že nejsou uvolnìné nebo poškozené konektory vývodù motoru na desce obvodù. Prohlédnìte stav izolace vodièù a svorek, zda nejsou znát známky pøehøátí. Pøekontrolujte, že kolíky svorek v zástrèkové èásti konektoru jsou vystøedìny a pevnì spojeny se svorkami zásuvkové èásti. Jakékoliv uvolnìné svorky nebo poškozené vodièe vymìòte. Svorky opìt spolehlivì zapojte. 8. Opotøebené kartáèe motoru, jejichž délka musí být minimálnì 1/4 palce (6 mm). 9. Kartáèe motoru zùstávají viset v držácích kartáèù. 10. Nízký klidový tlak. Otoète regulátor tlaku plnì ve smìru otáèení hod. ruèek. 11. Pøekontrolujte kotvu, že není zkratovaná, pomocí zkoušeèky na kotvy (bzuèákem), nebo proveïte zkoušku rychlým otáèením, stránka 21. Vymìòte kartáèe. Viz stránku 23, Výmìna kartáèù motoru. Oèistìte držáky kartáèù. Uhlíkový prach uvolnìný z kartáèù odstraòte vyfoukáním stlaèeným vzduchem. Vymìòte sestavu regulátoru tlaku. Viz stránku 31, Výmìna sestavy regulátoru tlaku. Vymìòte motor. Viz stránku 35, Výmìna motoru A 15

16 Odstraòování závad Problém Co zkontrolovat (Pokud kontrola dopadne dobøe, pokraèujte další kontrolou) Co dìlat (Pokud kontrola nedopadne dobøe, postupujte podle tohoto sloupce) Motor bìží a èerpadlo pracuje ( klepe ) 1. Otevøený ventil pøed èerpadlem. Zavøete ventil pøed èerpadlem. 2. Dodávka laku. Doplòte a znovu zaplavte èerpadlo. 3. Zanesené sítko na stranì sání. Demontujte a vyèistìte, poté vraœte zpìt. 4. Sací hadice netìsná, pøisává vzduch. Dotáhnìte matici. Pøekontrolujte o-kroužky na výkyvném èepu. 5. Kulièka sacího ventilu a kulièka pístu jsou správnì usazeny. 6. Netìsnost okolo matice ucpávky hrdla, která mùže indikovat opotøebené nebo poškozené ucpávky. Viz Pøíruèku èerpadla Pøeceïte lak pøed jeho použitím, abyste z nìj odstranili èásteèky, které by mohly ucpat èerpadlo. Viz Pøíruèku èerpadla Poškozená pístní tyè èerpadla Viz Pøíruèku èerpadla Motor bìží, ale èerpadlo se nepohybuje 1. Kolík výtlaèného èerpadla poškozený nebo chybí. Chybí-li kolík èerpadla, nahraïte jej. Ovìøte, že pøidržovací pružina je plnì usazena v drážce kolem dokola ojnice. Viz stránka 18, Výmìna výtlaèného èerpadla. 2. Ovìøte nepoškozený stav sestavy ojnice. Vymìòte sestavu ojnice. Viz stránku 18, Výmìna výtlaèného èerpadla. 3. Pøevody nebo skøíò pohonu. Pøekontrolujte sestavu skøínì pohonu a pøevody, zda nejsou poškozeny, a v pøípadì potøeby vymìòte. Viz stránka 20, Výmìna skøínì pohonu. Motor je horký a bìží nerovnomìrnì 1. Zajistìte, aby teplota okolního prostøedí v místì, kde je umístìno støíkací zaøízení, nebyla vyšší než 46 C, a aby na støíkací zaøízení nedopadalo pøímé sluneèní svìtlo. Pøemístìte støíkací zaøízení pokud možno do zastínìného chladnìjšího prostoru. 2. Motor má spálené vinutí, což se ovìøí vytažením kladného (èerveného) kartáèe a zjištìním spálených míst v blízkosti lamel komutátoru. 3. Tìsnost matice ucpávky èerpadla. Pøílišné utažení pøitlaèuje ucpávku pevnì k tyèi, omezuje pohyb èerpadla a poškozuje ucpávku. Málo vzduchu na výstupu z pistole 1. Možná je zavøený vzduchový ventil pistole. 2. Možná je zavøen regulátor vzduchu na støíkacím zaøízení (FinishPro 395). Vymìòte motor. Viz stránku 35, Výmìna motoru. Povolte matici ucpávky. Pøekontrolujte tìsnost okolo hrdla. V pøípadì potøeby vymìòte ucpávky èerpadla. Viz pøíruèku èerpadla Otevøením knoflíku vzduchového ventilu proti smìru hodinových ruèièek jej otevøete. Vytažením knoflíku regulátor odjistìte a otáèením ve smìru hodinových ruèièek otevøete. 3. Možná jsou uvolnìná pøipojení vzduchu. Pøekontrolujte tìsnost všech spojù. 4. Poškozená vzduchová hadice. Vymìòte vzduchovou hadici. 5. Ucpaný filtr sání vzduchu. Vyèistìte nebo vymìòte filtr sání vzduchu. 6. Mechanický vzduchový odlehèovací ventil se zasekl v otevøené poloze. 7. Elektrický vzduchový odlehèovací ventil se zasekl v otevøené poloze. Vymìòte mechanický vzduchový odlehèovací ventil. Vymìòte elektrický odlehèovací vzduchový ventil A

17 Odstraòování závad Problém Co zkontrolovat (Pokud kontrola dopadne dobøe, pokraèujte další kontrolou) Co dìlat (Pokud kontrola nedopadne dobøe, postupujte podle tohoto sloupce) Vzduchový kompresor nebìží 1. Pøepínaè výkonu/funkce. Nastavte pøepínaè funkcí na AA; vymìòte pøepínaè. 2. Napájecí napìtí kompresoru je nižší než 105 Vstø u modelù na Vstø nebo nižší než 210 Vstø u modelù na 240 Vstø. Zkuste jinou zásuvku. Použijte kratší nebo silnìjší prodlužovací šòùru. 3. Uvolnìné pøipojení napájení. Zkontrolujte, zda jsou všechna pøipojení zasunuta na doraz. 4. Nadmìrný výtlaèný tlak (kompresor vydává brum). 5. Nadmìrný výtlaèný tlak (kompresor vydává brum). 6. Nadmìrný výtlaèný tlak (kompresor vydává brum). 7. Nadmìrný výtlaèný tlak (kompresor vydává brum). 8. Zasáhla tepelná ochrana kompresoru. Teplota okolí musí být nižší než 46 C. Zamrznutí vlhkosti v pøívodu vzduchu. Poèkejte, až tlak vzduchu klesne na nulu. Elektrický vzduchový odlehèovací ventil se zasekl v zavøené poloze. Vymìòte elektrický odlehèovací vzduchový ventil. Otevøete regulátor vzduchu (FinishPro 395). Nainstalujte vzduchovou hadici. Proveïte Spuštìní, Návod k obsluze Pøemístìte støíkací zaøízení pokud možno do zastínìného chladnìjšího prostoru. 9. Nízký výkon kompresoru. Opotøebený kompresor; Oprava kompresorů s kompresoru Kit Špatný obrazec nástøiku 1. Ucpané vzduchové otvory ve víèku. Namoète do rozpouštìdla, vyèistìte. 2. Opotøebené vzduchové víèko. Vymìòte vzduchové víèko. 3. Opotøebená støíkací tryska. Vypusťte tlak dle strany 11. Vyměňte trysku. Viz příručka k obsluze pistole. Voda v vzoru 1. Voda v vzduchového potrubí Nasaďte sadu odlučovače vody na vzduchové vedení a sadu vodních filtrů 24U981 (balení po 5 ks), 24U982 (balení po 25 ks). Kompresor se nevypne, když není stisknuta spoušť pistole. 1. Únik na vzduchovém vedení. Zkontrolujte všechna vzduchová vedení. Ujistěte se, že nedochází k únikům. 2. Je opotřebený tlakový spínač. Tlakový spínač vyměňte. 3. Je opotřebený pojistný ventil. Pojistný ventil vyměňte A 17

18 Výmìna výtlaèného èerpadla. Výmìna výtlaèného èerpadla. Pokyny pro provádìní oprav èerpadla viz pøíruèku Demontáž 6. Pomocí šroubováku s plochým bøitem vytlaète pøidržovací pružinu (C) smìrem nahoru. Vytlaète kolík èerpadla (32). 1. Uvolnìte tlak, strana 11. Odpojte støíkací zaøízení ze zásuvky. C 2. Povolte dva šrouby (30) a otáèejte víkem (44) ti6140a 3. Povolte matici (A) a demontujte sací hadici (35). Povolte matici (B) a demontujte vysokotlakou hadici (14). 7. Palièkou uvolnìte pojistnou matici èerpadla (11). Odšroubujte ji a demontujte èerpadlo (9) ti6107b 9 14 B A 35 ti6105b 4. Otoète èerpadlo tak, aby se kolík (32) dostal do polohy, ve které je možné jej demontovat. 5. Vytáhnìte síœovou šòùru ze zásuvky A

19 Výmìna výtlaèného èerpadla. Instalace 5. Našroubujte èerpadlo tak, aby závity lícovaly s horní plochou otvoru skøínì pohonu. Pokud se čep čerpadla uvolní, může dojít k rozlomení součástek v důsledku síly působící při čerpání. Díly mohou vystřelit do vzduchu a způsobit vážné poranění nebo hmotnou škodu. Čep musí být úplně zatlačen do ojnice a pojistná pružina musí sedět pevně v drážce na čepu čerpadla. ti6111a 6. Seøiïte výstup èerpadla (E) smìrem dozadu. UPOZORNÌNÍ Uvolní-li se pojistná matice èerpadla bìhem chodu, dojde k poškození závitù skøínì pohonu. 1. Vysuòte úplnì pístní tyè èerpadla. Naneste na vršek pístní tyèe èerpadla (D) nebo na vnitøní stranu ojnice (7) mazací tuk. Instalujte na závity èerpadla pojistnou matici (11). E 11 ti5732b 7 D Našroubujte pojistnou matici (11) na èerpadlo až kam to jde. Utáhnìte pojistnou matici rukou, pak ji poklepem 20-uncovou (maximálnì) palièkou pootoète o další 1/8 až 1/4 otáèky momentem 75 ft-lb (102 N m). 8. Instalujte sací trubku (35) a tlakovou hadici (14). Utáhnìte matice (A) a (B).. ti ti6112c 2. Zasuòte pístní tyè èerpadla (D) do ojnice (7). 3. Instalujte kolík èerpadla (32). Ovìøte, že pøidržovací pružina (C) je usazena v drážce na kolíku èerpadla B C A 35 ti6105b Naplòte matici ucpávky mazivem Graco TSL tak, aby z vršku tìsnìní zaèala vytékat tekutina. Otoète víkem (44). Dotáhnìte šrouby (30). ti6108b 9 4. Zatlaète èerpadlo (9) smìrem nahoru, dokud závity èerpadla nezaberou. ti5735b A 19

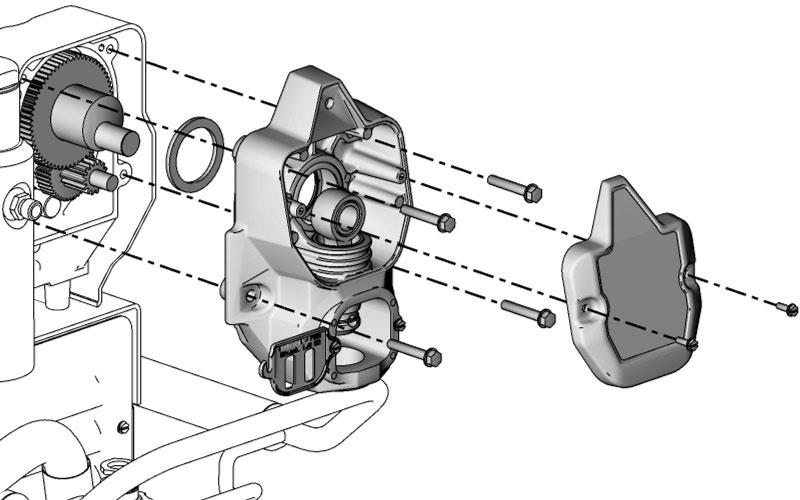

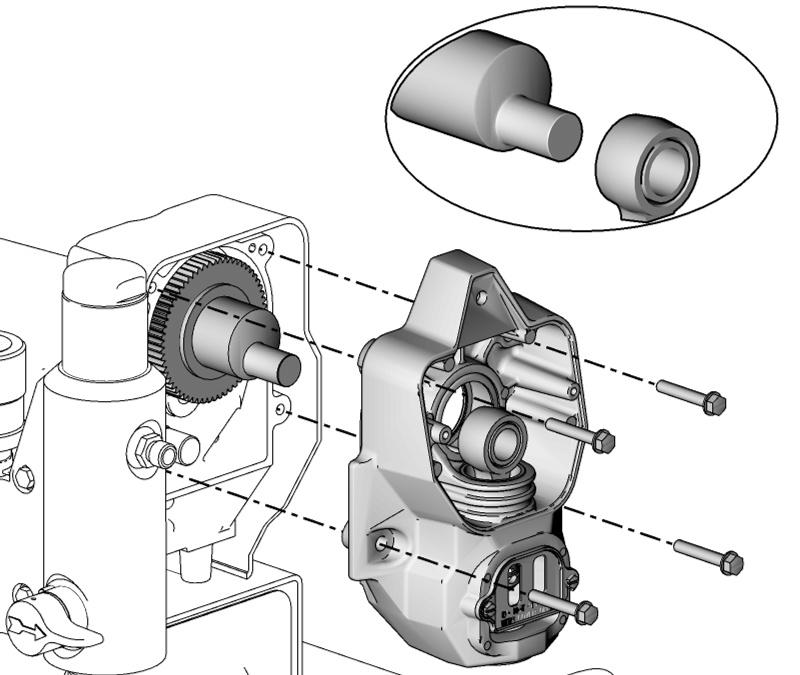

20 Výmìna skøínì pohonu Výmìna skøínì pohonu Demontáž Instalace 1. Naneste pøimìøené množství mazacího tuku na povrchy ozubených kol a jehlového ložiska. Instalujte do pouzdra pøedního èela motoru axiální ložisko (4) a ozubená kola pøevodù (2) a (3). 1. Vytáhnìte síœovou šòùru ze zásuvky. 2. Vypusœte tlak, stránka Demontujte èerpadlo (9). Výmìna výtlaèného èerpadla, stránka Plochy jehlièkového ložiska ti8329b Zatlaète skøíò pohonu do pouzdra pøedního èela motoru. Prostrète kliku øazení pøevodù (3) otvorem v ojnici (7). 4 2 ti9268a Odstraòte dva šrouby (30) a víko (32) Odstraòte ètyøi šrouby (6). 6. Stáhnìte skøíò pohonu (5) z pláštì pøedního èela motoru. 7. Demontujte ze skøínì pohonu skupinu ozubených kol pøevodù (2) a (3) axiální ložisko (4). 3. Instalujte ètyøi šrouby (6). ti9267a UPOZORNÌNÍ Pøi demontáži skøínì pøevodù (5) neupusœte skupinu ozubených kol (3) a (2). Skupina ozubených kol mùže zùstat usazena v pøedním èelu motoru nebo ve skøíni pohonu. 4. Instalujte víko (32) se dvìma šrouby (30). 5. Instalujte èerpadlo (9). Výmìna výtlaèného èerpadla, stránka A

21 Test otáčení (pouze model 395) Test otáčení (pouze model 395) Viz schéma elektrického zapojení, stránka 36. Kontrola nepøerušeného vodivého stavu kotvy, vinutí a kartáèù motoru: 1. Uvolnìte tlak, stránka 11. Vytáhnìte síœovou šòùru ze zásuvky rozvodu. 2. Demontujte dva šrouby (30) a plášœ (29). 3. Demontujte skøíò pohonu (5), stránka Rozpojte konektor motoru (F). Zkouška zkratu kotvy Rychle roztoète ventilátor motoru rukou. Otoèí-li se motor volnì o dvì až tøi otáèky nežli se úplnì zastaví, není pøítomen žádný elektrický zkrat. Neotáèí-li se motor volnì, je kotva zkratovaná. Vymìòte motor, stránka 35. Zkouška nepøerušeného vodivého stavu kotvy, vinutí a kartáèù motoru 1. Pøipojte na èervený a èerný vývod motoru mìøící kabely. Otáèejte motorem rukou za ventilátor rychlostí zhruba dvou otáèek za sekundu. 2. Je-li odpor nestálý nebo nulový, pøekontrolujte, zda nechybí kryty kartáèù, nejsou-li prasklé pružiny kartáèù, pøerušené vývody kartáèù nebo nejsou-li kartáèe opotøebené. Opravte dle potøeby, stránka Je-li i nadále odpor nestálý nebo nulový, vymìòte motor, stránka Pøipojte zpìt konektor motoru (F). 5. Vraœte zpìt skøíò pohonu, stránka Vraœte zpìt plášœ (29) a dva šrouby (30). F ti2572b A 21

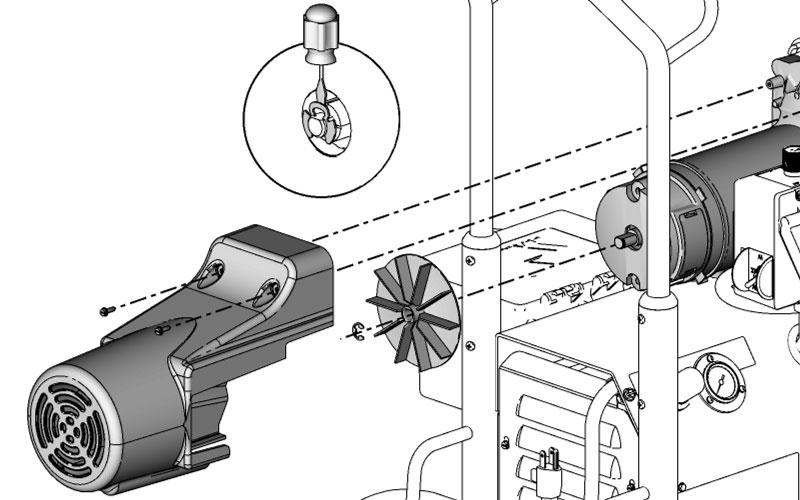

22 Výmìna ventilátoru Výmìna ventilátoru Finish Pro 395 Demontáž 1. Uvolnìte tlak, stránka 11. Vytáhnìte síœovou šòùru ze zásuvky rozvodu. 2. Odstraòte ètyøi šrouby (12) a plášœ (23) Odstraňte přídržný komponent (126) na ventilátoru (125). ti9604a Stáhnìte ventilátor. Instalace Finish Pro Nasuòte nový ventilátor (125) na jeho místo na zadním konci motoru. Ovìøte, že lopatky ventilátoru smìøují k motoru tak, jak je to znázornìno. 2. Nainstalujte přídržný komponent (126). 3. Vraœte zpìt kryt (23) a ètyøi šrouby (12) ti9604a A

23 Výmìna kartáèe motoru Výmìna kartáèe motoru (pouze model FinishPro II 395) Demontáž Kartáèe opotøebené na délku menší než 1/2 palce vymìòte. Kartáèe na obou stranách motoru se neopotøebovávají rovnomìrnì, proto kontrolujte obì strany. K disposici je Souprava pro opravy kartáèù Pøeètìte si Všeobecné informace k provádìní oprav, stránka Prohlédnìte komutátor, zda nenese stopy nadmìrného vydøení, spálení nebo vypálení drážek. Èerná barva komutátoru je normální. Zkracují-li se kartáèe pøíliš rychle, nechejte si komutátor pøebrousit v opravnì motorù. Instalace UPOZORNÌNÍ Pøi instalaci kartáèù proveïte všechny kroky opatrnì, abyste se vyvarovali poškození souèástek. 2. Odpojte napájení. C 3. Vypusœte tlak, stránka Odstraòte kryt motoru a dva kontrolní kryty (A). B E F D G ti7388a 1. Instalujte nový kartáè (G) s vývodem do držáku kartáèe (D). 2. Zasuòte vývod kartáèe (E) do svorky (F). A 5. Zatlaète sponu pružiny (B) abyste uvolili háèek (C) z držáku kartáèe (D). Vytáhnìte sponu pružiny (B) ven. 6. Vytáhnìte vývod kartáèe (E) ze svorky (F). Vytáhnìte kartáè (G) B Vývod motoru; neodpojujte Minimálnì 0,5 palce (12,5 mm) Obsah Soupravy pro opravu kartáèù C G 2 E F ti7386a ti7387a 1 D 3. Instalujte sponu pružiny (B). Zasuòte ji dolù tak, aby háèek (C) zapadl do držáku kartáèe (D). 4. Zopakujte totéž pro kartáè na druhé stranì. 5. Vyzkoušejte kartáèe. a. Demontujte èerpadlo. Výmìna výtlaèného èerpadla, stránka 18. b. Pøi vypnutém støíkacím zaøízení otoète knoflík regulátoru do krajní polohy proti smìru otáèení hod. ruèek pro nastavení minimálního tlaku. Pøipojte støíkací zaøízení k napájecí síti. c. Zapnìte støíkací zaøízení. Pomalu zvyšujte tlak, dokud motor nedosáhne plných otáèek. UPOZORNÌNÍ Nenechejte pøi kontrole kartáèù støíkací zaøízení bìžet na sucho déle než 30 sekund, abyste se vyvarovali poškození ucpávek výtlaèného èerpadla. 6. Vraœte zpìt kontrolní kryty kartáèù (A) vèetnì jejich tìsnìní. 7. Nechejte kartáèe zabìhat. a. Provozujte støíkací zaøízení 1 hodinu bez zátìže. b. Instalujte èerpadlo. Výmìna výtlaèného èerpadla, stránka A 23

24 Výměna řídicího panelu Výměna řídicího panelu FinishPro II 395 a 595 Viz schéma elektrického zapojení, stránka 37. Demontáž 1. Uvolnìte tlak, stránka 11. Vytáhnìte síœovou šòùru ze zásuvky rozvodu. 2. Odstraòte ètyøi šrouby (12) a víko (50). 3. Odstraòte všechny pøívody k desce ovládání motoru (49). Instalace 1. Oèistìte výènìlek na zadní stranì desky ovládání motoru (49). Naneste malé množství teplo-vodivé smìsi na výènìlek. 2. Instalujte desku ovládání motoru pomocí šroubù (6). 3. Pøipojte všechny pøívody k desce ovládání motoru. 4. Všechny volnì vedené vodièe stáhnìte do svazku tak, aby se žádný nedotýkal indukèní cívky. 5. Instalujte víko (50) pomocí ètyø šroubù (6). 4. Odstraòte šrouby (6) a desku ovládání motoru A

25 Výmìna hlavního vypínaèe Výmìna hlavního vypínaèe Viz schéma elektrického zapojení, stránka Odpojte tøi vodièe (A) od hlavního vypínaèe (58). 5. Demontujte kolébkovou páèku/matici (30) (pouze u 120V modelů). Demontáž 1. Odpojte napájení. 2. Vypusœte tlak, strana Odstraòte ètyøi šrouby (12) a víko ovládání tlaku (50). POZNÁMKA: pøed odpojením si vodièe oznaète, abyste je pøi zpìtné montáži pøipojili správnì. 6. Odpojte dva žluté vodièe (B) od hlavního vypínaèe. Odstraòte hlavní vypínaè. Instalace 1. Pøipojte dva žluté vodièe (B) k hlavnímu vypínaèi (58). 2. Instalujte nový hlavní vypínaè (58). Instalujte zpìt kolébkovou páèku/matici (30). 3. Pøipojte tøi vodièe (A) k hlavnímu vypínaèi. 4. Instalujte víko ovládání tlaku (50) pomocí ètyø šroubù (12). FinishPro II 395 (120V model) 58 B A 50 FinishPro II 595 ti22704a B A ti22705a A 25

26 Demontáž a montáž vzduchového filtru Demontáž a montáž vzduchového filtru 1. Demontujte ètyøi šrouby (12) ze zadního krytu se žaluziemi (64). 2. Vyšroubujte filtr (D) ze zadní strany støíkacího zaøízení. Instalujte nový filtr ze sady filtru kompresoru Namontujte zadní kryt (64) ètyømi šrouby (12). D ti22706a A

27 Výmìna kompresoru a oprava Výmìna kompresoru a oprava Kopravì kompresoru použijte servisní sadu pro kompresory Informace naleznete vpøíruèce dodávané ke kompresorùm Thomas. Kvýmìnì sestavy pístù kompresoru použijte sadu Od elektromagnetického ventilu na zadní stranì støíkací pistole odpojte elektrické zapojení. Vyjmutí kompresoru ze støíkací pistole 1. Uvolnìte tlak, strana 7. Odpojte napájecí šòùru zelektrické zásuvky. 2. Sejmìte pøední a zadní møížky støíkací pistole. ti22707a 7. Demontujte tlumiè na zadní stranì kompresoru. 8. Odšroubujte ze støíkací pistole ètyøi šrouby, které se nachází pod odstranìnou skøíòkou na náøadí. Pøední žaluzie ti9259a Zadní žaluzie ti22706a 3. Odmontujte ze støíkací pistole skøíòku na náøadí. 4. Odšroubujte kompresní spojky na zadní a pøední stranì støíkací pistole. ti9263a ti9262a POZNÁMKA: Nejprve odšroubujte spodní šrouby. Když zbývá odšroubovat poslední šroub, pøidržte kompresor, aby spodní stranou nevypadl. 5. Odstraòte potrubí. UPOZORNÌNÍ Aby nedošlo kpoškození potrubí, je nutné nejprve odstranit kompresní spojky. 9. Vyjmìte kompresor ze støíkací pistole. 10. Odpojte elektrické pøipojení A 27

28 Diagnostika desky ovládání motoru Diagnostika desky ovládání motoru UPOZORNÌNÍ Nedopusœte, aby se ve støíkacím zaøízení vyvinul tlak kapaliny bez instalovaného snímaèe. Je-li používán zkušební snímaè, nechejte vypouštìcí ventil otevøený. Mìjte nový snímaè po ruce tak, aby bylo možné jej použít k provedení zkoušky. Hlášení na digitálním displeji, stránka Uvolnìte tlak, stránka 11, a odpojte støíkací zaøízení od sítì. 2. Odstraòte šrouby a víko. 3. Zapnìte hlavní vypínaè. 4. Sledujte funkci LED kontrolky a porovnejte ji s následující tabulkou: LED bliká Použití støíkacího zaøízení Indikuje Co dìlat Jednou Støíkací zaøízení bìží Normální funkce Nic se nedìlá Dvakrát opakovanì Støíkací zaøízení se vypne a LED nadále dvakrát opakovanì bliká Indikace tlaku mimo rozmezí. Tlak je vìtší než 4500 psi (310 bar) nebo je poškozený snímaè tlaku Vymìòte desku ovládání motoru nebo snímaè tlaku Tøikrát opakovanì Ètyøikrát opakovanì Pìtkrát opakovanì Støíkací zaøízení se vypne a LED nadále tøikrát opakovanì bliká Støíkací zaøízení se vypne a LED nadále ètyøikrát opakovanì bliká Støíkací zaøízení nelze spustit nebo se vypne a LED nadále pìtkrát opakovanì bliká Je vadný nebo chybí snímaè tlaku Síœové napìtí je pøíliš vysoké Závada motoru Pøekontrolujte pøipojení snímaèe. Otevøete vypouštìcí ventil. Nahraïte snímaè instalovaný ve støíkacím zaøízení novým snímaèem. Bìží-li støíkací zaøízení, vymìòte snímaè Ovìøte možné problémy s pøívodem napájecího napìtí Provìøte možnost zablokovaného rotoru, zkratovaného vinutí nebo odpojeného motoru. Vadné díly opravte nebo vymìòte A

29 Diagnostika desky ovládání motoru Hlášení na digitálním displeji: FinishPro II 395 NEBEZPEČÍ VSTŘÍKNUTÍ Prázdný displej neznamená, že stříkací zařízení není pod tlakem. Před opravou uvolněte tlak. Displej Použití støíkacího zaøízení Indikuje Co dìlat Žádný displej 3000 psi 210 bar 21 MPa Støíkací zaøízení se zastaví. Není pøivádìno napìtí. Støíkací zaøízení mùže být pod tlakem. Støíkací zaøízení je natlakováno. Napìtí je pøivádìno. (Tlak je rùzný v závislosti na velikosti trysky a nastavení regulátoru tlaku.) E=02 Je možné nechat støíkací zaøízení bìžet. Napìtí je pøivádìno. E=03 Støíkací zaøízení se vypne. Napìtí je pøivádìno. E=04 Støíkací zaøízení se vypne. Napìtí je pøivádìno. E=05 Støíkací zaøízení nelze spustit nebo se vypne. Napìtí je pøivádìno. Ztráta napìtí. Normální funkce. Tlak je vìtší než 4500 psi (310 bar, 31 MPa) nebo je poškozený snímaè tlaku. Poškozený snímaè tlaku, nesprávné pøipojení nebo pøerušený vodiè. Síœové napìtí je pøíliš vysoké. Závada motoru Napìtí je pøivádìno. Tlak je menší než 200 psi (14 bar, 1,4 MPa). PRÁZDNÉ Støíkací zaøízení se vypne. Napìtí je pøivádìno. Prázdná nádoba s barvou. Ztráta tlaku. Pøekontrolujte zdroj napájení. Pøed opravou nebo demontáží vypusœte tlak. Støíkání. Vymìòte desku ovládání tlaku nebo snímaè tlaku. Pøekontrolujte pøipojení snímaèe. Otevøete vypouštìcí ventil. Nahraïte snímaè instalovaný ve støíkacím zaøízení novým snímaèem. Bìží-li støíkací zaøízení, vymìòte snímaè. Ovìøte možné problémy s pøívodem napájecího napìtí. Provìøte možnost zablokovaného rotoru, zkratovaného vinutí nebo odpojeného motoru. Vadné díly opravte nebo vymìòte. Zvyšte tlak, je-li tøeba. Vypouštìcí ventil mùže být otevøený. Doplòte barvu do plechovky. Pøekontrolujte tìsnost a zda není ucpaný pøívod do èerpadla. Zopakujte postup Spuštìní A 29

30 Diagnostika desky ovládání motoru Hlášení na digitálním displeji: FinishPro II 595 Připravte si k ruce nový snímač pro použití při testování. Prázdný displej neznamená, že stříkací zařízení není pod tlakem. Před zahájením oprav vypusťte tlak dle strany 11. POZNÁMKA: Není-li nainstalován snímač, nedovolte, aby se ve stříkacím zařízení vytvořil tlak kapaliny. Používáte-li zkušební snímač, ponechte vypouštěcí ventil otevřený. 1. V případě stříkacích zařízení s digitálním displejem naleznete další informace v části Digitální displej hlášení. 2. Demontujte šrouby (12) a kryt (50). 3. Zapněte hlavní vypínač. 4. Pozorujte chování kontrolky LED a vyhledejte příslušné informace v následující tabulce: Displej Provoz stříkacího zařízení Význam Co dělat Žádné zobrazení MPa/bar/psi Stříkací zařízení se zastaví. Zařízení není napájeno. Stříkací zařízení může být pod tlakem. Stříkací zařízení je pod tlakem. Zařízení je napájeno. (Tlak se liší v závislosti na velikosti trysky a nastavení regulace tlaku.) E=02 Stříkací zařízení může nadále běžet. Zařízení je napájeno. E=03 Stříkací zařízení se vypne a kontrolka LED nadále opakovaně třikrát bliká. Zařízení je napájeno. E=04 Stříkací zařízení se vypne a kontrolka LED nadále opakovaně čtyřikrát bliká. Zařízení je napájeno. E=05 Stříkací zařízení se nespustí nebo se vypne a kontrolka LED nadále opakovaně pětkrát bliká. Zařízení je napájeno. E=06 Stříkací zařízení se zastaví a kontrolka LED opakovaně šestkrát bliká. Zařízení je napájeno. Přerušení napájení Normální funkce Nadměrný tlak. Tlak je vyšší než 31 MPa (310 bar, 4500 psi) nebo je poškozený snímač tlaku. Snímač tlaku je vadný nebo chybí. Síťové napětí je příliš vysoké. Závada motoru Motor je příliš zahřátý nebo došlo k závadě tepelného zařízení motoru Zařízení je napájeno. Tlak je nižší než 1,4 MPa (14 bar, 200 psi) EMPTY Stříkací zařízení se zastaví. Zařízení je napájeno. E=10 Stříkací zařízení se nespustí nebo se vypne a kontrolka LED nadále opakovaně 10krát bliká. Zařízení je napájeno. Nádoba na barvu je prázdná. Ztráta tlaku. Vysoká teplota řídicího panelu Zkontrolujte napájecí zdroj. Před opravou nebo demontáží uvolněte tlak. Není třeba nic dělat. Vyměňte řídící panel motoru nebo snímač tlaku. Zkontrolujte připojení snímače. Otevřete vypouštěcí ventil. Nahraďte snímač ve stříkacím zařízení novým snímačem. Pokud stříkací zařízení běží, vyměňte snímač. Zkontrolujte, zda nedochází k problémům s napájecím napětím. Zkontrolujte, zda není zablokovaný rotor, odpojený motor nebo zda nedošlo ke zkratu elektroinstalace. Opravte nebo vyměňte vadné díly. Nechte stříkací zařízení vychladnout. Pokud stříkací zařízení po vychladnutí pracuje správně, zkontrolujte, zda ventilátor motoru správně funguje a zda je zajištěno dostatečné proudění vzduchu. Umístěte stříkací zařízení na chladné místo. Pokud stříkací zařízení ani po vychladnutí nepracuje správně a stále šestkrát bliká, vyměňte motor. V případě potřeby zvyšte tlak. Je možné, že vypouštěcí ventil je otevřený. Doplňte nádobu na barvu. Zkontrolujte, zda nedochází k únikům nebo zda není zablokováno sání čerpadla. Zopakujte postup spuštění. Ujistěte se, že přívod vzduchu motoru není zablokovaný. Ujistěte se, že je řídicí panel řádně připojen k zadní desce, a že je na elektrických částech použita vodivá termální pasta A

31 Snímaè tlaku Snímaè tlaku Potenciometr pro nastavení tlaku Demontáž 1. Uvolnìte tlak, strana 11. Odpojte støíkací zaøízení ze zásuvky. 2. Odstraòte šrouby a víko. 3. Odpojte pøívod (E) od desky ovládání motoru. 4. Demontujte dva šrouby a kryt filtru. 5. Protáhnìte plastový konektor pøívodu ke snímaèi dolù skrze prùchodku snímaèe. 6. Odstraòte snímaè regulace tlaku a o-kroužek tìsnìní z krytu filtru. Instalace 1. Instalujte o-kroužek tìsnìní a snímaè tlaku do krytu filtru. Utáhnìte momentem ft-lb. 2. Protáhnìte plastový konektor pøívodu ke snímaèi nahoru skrze prùchodku snímaèe. 3. Instalujte kryt filtru pomocí dvou šroubù. 4. Pøipojte pøívod k desce ovládání motoru. 5. Instalujte víko se šrouby. Demontáž 1. Uvolnìte tlak, strana 11. Odpojte støíkací zaøízení ze zásuvky. 2. Odstraòte šrouby a víko. 3. Odpojte všechny pøívody od desky ovládání motoru. 4. Odstraòte knoflík potenciometru, matici a potenciometr pro nastavení tlaku. Instalace 1. Nainstalujte potenciometr nastavení talku, matici a knoflík potenciometru. a. Otoète potenciometr na doraz po smìru otáèení hodinových ruèièek. b. Instalujte knoflík na doraz po smìru otáèení hodinových ruèièek. 2. Zapojte všechny pøívody k desce ovládání motoru. 3. Instalujte víko se šrouby A 31

32 Uložená data Uložená data SmartControl obsahuje uložená data, která vám pomohou pøi odstraòování závad a provádìní údržby. Postup zobrazení tìchto uložených dat na digitálním displeji: 1. Vypusœte tlak, stránka Pøipojte støíkací zaøízení k napájení. 3. Podržte stisknuté tlaèítko digitálního displeje a zapnìte støíkací zaøízení. 4. Zhruba 1 sekundu po zapnutí støíkacího zaøízení uvolnìte tlaèítko displeje. 5. Stisknìte tlaèítko displeje, a zobrazí se následující datový bod. 6. Vypnìte støíkací zaøízení a pak je znovu zapnìte pro opuštìní režimu zobrazování uložených dat. Datový bod Definice 1 Poèet hodin, po který byl hlavní vypínaè zapnutý pøi pøipojeném napájecím napìtí 2 Poèet hodin, po který byl motor v chodu 3 Poslední kód závady. Stisknìte a podržte stisknuté tlaèítko displeje pro vynulování posledního kódu závady na E=00 4 Verze software POZNÁMKA: Na nìkolik sekund bude zobrazeno èíslo modelu støíkacího zaøízení a poté bude zobrazen datový bod A

33 Výmìna vypouštìcího ventilu Výmìna vypouštìcího ventilu Instalace Demontáž 1. Uvolnìte tlak, stránka 11. Vytáhnìte síœovou šòùru ze zásuvky rozvodu. 2. Pomocí vyrážeèe a kladiva vyklepejte kolík (26) z vypouštìcí rukojeti (25). 3. Vytáhnìte vypouštìcí rukojeœ (25) a základnu (24) z vypouštìcího ventilu (23). 4. Klíèem vypouštìcí ventil (23) uvolnìte a vyjmìte jej z rozvodu (15). POZNÁMKA: Pøed montáží nového vypouštìcího ventilu se pøesvìdète, zda uvnitø sbìrného potrubí nezùstaly staré tìsnìní (23a) a sedlo (23b). 1. Zašroubujte vypouštìcí ventil (23) do otvoru (15) rozvodu. 2. Pevnì utáhnìte rukou. Pak klíèem, použijte moment 120 až 130 in-lbs. 3. Nastrète základnu (24) na vypouštìcí ventil (23) a pak vypouštìcí rukojeœ (25) na základnu (24). 4. Instalujte zpátky kolík (26) do vypouštìcí rukojeti (25). Pokud to je nutné zaklepejte jej kladivem b 23a 26 ti8384a A 33

34 Demontáž/výmìna vypouštìcího vedení Demontáž/výmìna vypouštìcího vedení Demontáž: odšroubujte vypouštìcí vedení (55) od sbìrného potrubí filtru (15). Montáž: našroubujte vypouštìcí vedení (55) na sbìrné potrubí filtru (15). ti9603a A

35 Výmìna motoru Výmìna motoru FinishPro II 395 Viz schéma elektrického zapojení, stránka Odpojte všechny elektrické vývody od desky (49). Odstraòte šrouby (6) a desku. 7. Odstraòte šrouby (47) a skøíò ovládání (48). 8. Odstraòte šrouby (47) a sbìrnou skøíò (15). UPOZORNÌNÍ Pøi demontáži skupiny ozubených kol (44) a (40) ze skøínì pohonu (42) je neupusœte. Skupina ozubených kol mùže zùstat usazena v pøedním èelu motoru nebo v rozšíøeném víku skøínì pohonu. Demontáž 1. Odpojte napájení. 2. Vypusœte tlak, stránka Demontujte èerpadlo (41); Výmìna výtlaèného èerpadla, stránka Demontujte skøíò pohonu (42); Výmìna skøínì pohonu, stránka Odstraòte šrouby (12) z víka (50). 9. Odstraòte šrouby (47) a demontujte motor (54) z rámu (59). Instalace 1. Instalujte nový motor (54) na rám (59) pomocí šroubù (47). 2. Instalujte sbìrnou skøíò (15) pomocí šroubù (47). 3. Instalujte plášœ ovládání (48) pomocí šroubù (47). 4. Instalujte desku (49) pomocí šroubù (6). Pøi pojte k desce všechny vývody. Viz schéma zapojení vašeho modelu støíkacího zaøízení na stránce Instalujte skøíò pohonu (42); Výmìna skøínì pohonu, stránka Instalujte èerpadlo (41). Výmìna výtlaèného èerpadla, stránka ti9605a A 35
