CZ Regulační a uzavírací ventily CV 300

Transkript

1 CZ Regulační a uzavírací ventily CV

2 Výpočet součinitele Kv/Cv Praktický výpočet se provádí s přihlédnutím ke stavu regulačního okruhu a pracovních podmínek látky podle vzorců níže uvedených. Regulační ventil musí být navržen tak, aby byl schopen regulovat maximální průtok při daných provozních podmínkách. Přitom je nutné kontrolovat, jestli nejmenší regulovaný průtok je ještě regulovatelný. Podmínkou je, že regulační poměr ventilu r > Kvs / Kv Z důvodu možné minusové tolerance 10% hodnoty Kv100 proti Kvs a požadavku na možnost regulace v oblasti maximálního průtoku (snižování i zvyšování průtoku) výrobce doporučuje volit hodnotu Kvs regulačního ventilu větší než maximální provozní hodnotu Kv: Kvs = Kv Přitom je třeba vzít v úvahu, jak dalece již ve výpočtu uvažovaná hodnota Qmax obsahuje bezpečnostní přídavek, který by mohl mít za následek předimenzování výkonu armatury. Jmenovitý průtokový součinitel Cv vyjadřuje množství US galonů za minutu při tlakovém spádu 1 psi Cv = Kvs x 1,156 min Navrhování charakteristiky s ohledem na zdvih ventilu Pro správnou volbu regulační charakteristiky ventilu je vhodné provést kontrolu, jakých zdvihů bude dosahovat armatura při různých předpokládaných provozních režimech. Tuto kontrolu doporučujeme provést alespoň při minimálním, nominálním a maximálním uvažovaném průtočném množství. Orientačním vodítkem při volbě charakteristiky je zásada vyhnout se, je-li to možné, prvním a posledním 5 10 % zdvihu armatury. Pro výpočet zdvihu při různých provozních režimech a jednotlivých charakteristikách je možné s výhodou použít firemní výpočtový program VENTILY. Program slouží ke kompletnímu návrhu armatury od výpočtu Kv součinitele až po určení konkrétního typu armatury včetně pohonu. Průtočné charakteristiky ventilů Kv/Kv Vztahy pro výpočet Kv Kapalina Plyn Kv = Přehřátá pára Sytá pára Tlaková ztráta p 2 > p 1/2 p p 1/2 Q 100 Q n n pp 2 Q v2 100 m p Q v 2.x 100 m p Nadkritické proudění par a plynů Tlaková ztráta p > = p /2 p = < 1 2 p 1/2 1 2.Qn 5141.p n 1 Qm 100 Qm 100 Při tlakovém poměru větším než kritickém (p / p < 0.54) 2 1 dosahuje rychlost proudění v nejužším průřezu rychlosti zvuku. Tento jev může být příčinou zvýšené hlučnosti. Pak je vhodné použít škrtící systém s nízkou hlučností (vícestupňová redukce tlaku, tlumící clona na výstupu). Veličiny a jednotky Označení Jednotka Název veličiny Kv m.h -1 Průtokový součinitel za jednotkových podmínek průtoku Kv 100 m.h -1 Průtokový součinitel při jmenovitém zdvihu Kvmin m.h -1 Průtokový součinitel při minimálním průtoku Kvs m.h Jmenovitý průtokový součinitel armatury Cv US galon.min -1 Jmenovitý průtokový součinitel armatury Q m.h -1 Objemový průtok za provozního stavu (T 1, p 1) 3-1 o Qn Nm.h Objemový průtok za normálního stavu (0 C, MPa) -1 Qm kg.h Hmotnostní průtok za provozního stavu (T 1, p 1) p1 p2 MPa MPa Absolutní tlak před regulačním ventilem Absolutní tlak za regulačním ventilem ps MPa Absolutní tlak syté páry při dané teplotě (T 1) p MPa Tlakový spád na regulačním ventilu ( p = p 1 - p 2) -3 1 kg.m Hustota pracovního média za provozního stavu (T 1, p 1) -3 o n kg.nm Hustota plynu za normálního stavu (0 C, MPa) 3-1 v2 m.kg Měrný objem páry při teplotě T1 a tlaku p2 3-1 v m.kg Měrný objem páry při teplotě T1 a tlaku p 1/2 T1 K Absolutní teplota před ventilem (T 1 = t 1) x 1 Poměrný hmotnostní obsah syté páry v mokré páře r Regulační poměr 1 2v p 1 2v.x p 1-2- L R P S L H/H - lineární charakteristika Kv/Kv 100 = (H/H 100) - rovnoprocentní charakteristika (4-procentní) (4. H/H 100 ) Kv/Kv 100 = e - parabolická charakteristika 2 Kv/Kv 100 = (H/H 100) - LDMspline charakteristika 2 Kv/Kv 100 = (H/H 100) (H/H 100) (H/H 100) (H/H 100) (H/H ) (H/H ) P S R

3 Zásady pro volbu typu kuželky Kuželky s výřezy nepoužívat v případě nadkritických tlakových spádů při vstupním přetlaku p > 1 = 0,4 Mpa (58 psi) a pro regulaci syté páry. V těchto případech doporučujeme použít děrovanou kuželku. Tuto kuželku je nutné použít také vždy, když hrozí nebezpečí kavitace z důvodu velkého tlakového spádu nebo eroze stěn tělesa armatury z důvodu vysokých rychlostí regulovaného média. V případě použití tvarované kuželky (z důvodu malého Kvs respektive Cv) pro nadkritický tlakový spád je nutné volit jak kuželku tak sedlo opatřené návarem z tvrdokovu. Ucpávky - Vlnovec Vlnovcová ucpávka je vhodná pro nízké i vysoké teploty v rozsahu -50 až 550 C. Je zde zaručena absolutní těsnost ventilu vzhledem k vnějšímu okolí. Standardně se používá s bezpečnostní ucpávkou PTFE. Nevyžaduje velké ovládací síly. Ucpávky - DRSpack (PTFE) DRSpack (Direct Radial Sealing Pack) je ucpávka s vysokou těsnicí schopností při nízkých i vysokých provozních tlacích. Nejpoužívanější typ ucpávky vhodný pro teploty 0 až 260 C ( F). Rozsah ph je 0 až 14. Ucpávka umožňuje použití pohonů s nízkou osovou silou. Konstrukce umožňuje jednoduchou výměnu celé ucpávky. Průměrná životnost ucpávky DRSpack je vyšší než cyklů. Vlnovec bez bezpečnostní ucpávky Vlnovec s bezpečnostní grafitovou ucpávkou Vlnovec s bezpečnostní PTFE ucpávkou Ucpávky - Grafit Tento typ ucpávky je možné použít při teplotách až do 550 C (1022 F). Rozsah ph je 0 až 14. Ucpávku je možné "dotěsnit" dotažením ucpávkového šroubu nebo přidáním dalšího těsnicího kroužku. Vzhledem k velkým třecím silám je grafitová ucpávka vhodná pouze pro pohony s velkou osovou silou. Použití vlnovcové ucpávky Vlnovcová ucpávka je vhodná na aplikace pro silně agresivní, jedovatá nebo jinak nebezpečná média, u kterých je vyžadována absolutní těsnost ventilu vzhledem k vnějšímu okolí. V těchto případech je nutné rovněž prověřit snášenlivost použitých materiálů tělesa a vnitřních částí armatury s daným médiem. U obzvláště nebezpečných tekutin se doporučuje použít vlnovec s bezpečnostní ucpávkou, která zabrání úniku média při porušení vlnovce. Vlnovec je rovněž výborným řešením při teplotách média pod bodem mrazu, kdy namrzání táhla způsobuje předčasné zničení ucpávky, nebo při vysokých teplotách, kde slouží rovněž jako chladič. Regulační poměr Regulační poměr je poměr největšího průtokového součinitele ku nejmenšímu průtokovému součiniteli. Prakticky je to pak poměr (za jinak stejných podmínek) největšího ku nejmenšímu regulovatelnému průtoku. Nejmenší nebo také minimální regulovatelný průtok je vždy větší než

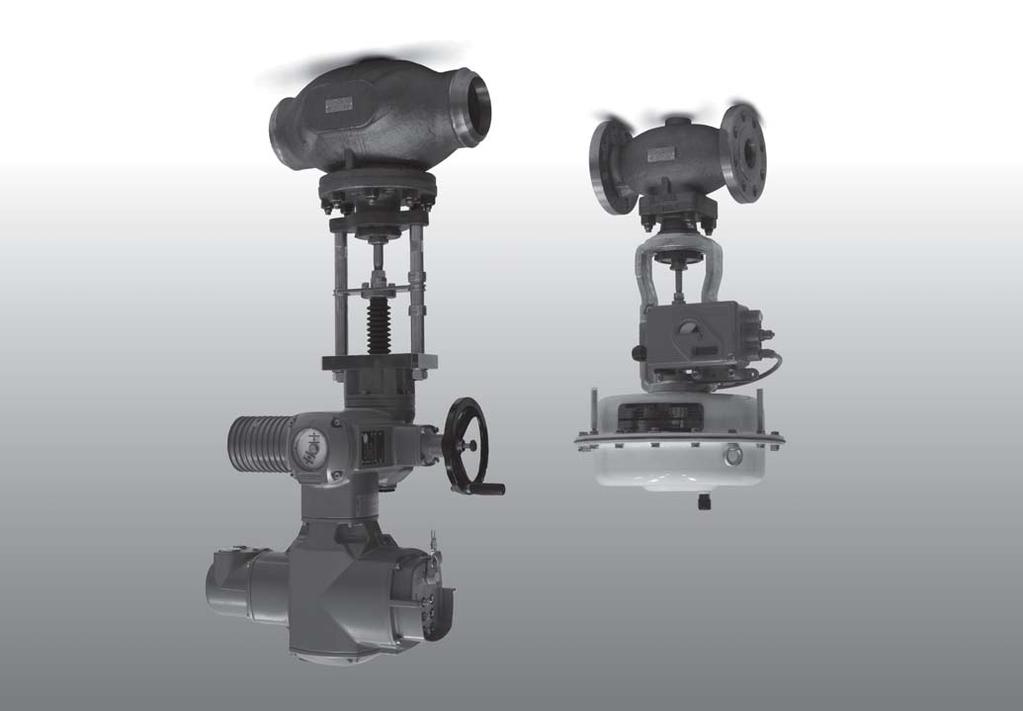

4 CV / SV 3x0 Regulační a uzavírací ventily 1 NPS /" 2-16" Class 150, 300 a 600 Popis Regulační ventily CV / SV 320 (Ex) a CV / SV 330 (Ex), dále jen CV / SV 3x0 (Ex) jsou jednosedlové armatury určené k regulaci a uzavírání průtoku tekutiny. Vzhledem k široké škále použitých pohonů jsou vhodné pro regulaci při nízkých i vysokých tlakových spádech při nejrozmanitějších provozních podmínkách. Průtočné charakteristiky, Kvs (Cv) součinitele a netěsnost odpovídají mezinárodním standardům. Ventily typu CV / SV 3x0 (Ex) jsou ovládány ručním kolem, elektromechanickými pohony výrobců ZPA Nová Paka, Regada, ZPA Pečky, Schiebel, Auma, Rotork a pneumatickými pohony Flowserve. Pracovní média Ventily řady CV (SV) 3x0 jsou určeny k regulaci (CV 3x0) resp. k uzavírání (SV 3x0) průtoku a tlaku kapalin, plynů a par jako je voda, vodní pára, vzduch a jiná média kompatibilní s materiálem tělesa a vnitřních částí armatur. Ventily řady CV / SV 3x0 Ex jsou rovněž určeny k regulaci a uzavírání průtoku a tlaku technických a topných plynů a hořlavých kapalin. Pro kvalitní a spolehlivou regulaci výrobce doporučuje zařadit do potrubí před ventil filtr mechanických nečistot, či jiným vhodným způsobem zajistit, že regulovaná tekutina neobsahuje abrazivní příměsi nebo jiné mechanické nečistoty. Použití Ventily CV / SV 3x0 jsou určeny pro použití v topenářské a klimatizační technice, energetice a chemickém průmyslu. Ventily CV / SV 3x0 Ex splňují požadavky II 1/2G IIB TX dle ČSN EN (6/2009) a ČSN EN (5/2008) a ve spojení s vhodnými pohony jsou určeny k použití v plynárenství a chemickém průmyslu. Dle provozních podmínek je možné použít provedení ventilů z ocelolitiny a austenitické nerez oceli. Zvolené materiály odpovídají doporučení ASME B respektive ČSN EN (1/2006). Nejvyšší dovolené tlaky v závislosti na zvoleném materiálu a teplotě média jsou uvedeny na straně 80 tohoto katalogu. Technické parametry -4- Montážní polohy Ventil musí být namontován do potrubí vždy způsobem, aby směr toku tekutiny souhlasil se šipkami na tělese. Montážní poloha je libovolná kromě polohy, kdy je pohon pod ventilem. Při teplotách tekutiny nad 150 C (300 F) je nutné chránit pohon před nadměrným působením tepla od potrubí, např. vhodnou izolací potrubí a ventilu a vykloněním pohonu ze svislé osy. Detailní instrukce pro montáž jsou uvedeny v dokumentu Pokyny pro montáž a údržbu armatury. Konstrukční řada CV / SV 320 (Ex) CV / SV 330 (Ex) Provedení Rozsah světlostí Jmenovité tlaky Jednosedlový regulační (uzavírací) ventil dvoucestný NPS 1/2" až 16" Class 300 a 600 (Class 150, 300 a 600 přivařovací provedení) Materiál tělesa Litá ocel Litá korozivzdorná ocel A216 WCC, A217 WC9 A351 CFM8 Materiál sedla: NPS 1/2" - 2" / / DIN W.Nr./ČSN NPS 3" - 16" / / Materiál kuželky: NPS 1/2" - 2" / / DIN W.Nr./ČSN NPS 3" - 6" / / NPS 8" - 16" / / Rozsah pracovních teplot -10 až 550 C (14 až 1020 F) -10 až 550 C (14 až 1020 F) Stavební délky dle ISA /R2007) pro přírubové provedení dle ISA (R2007) pro přivařovací provedení Připojovací příruby Dle ASME B Těsnící plochy příruby RF (Raised Face), RTJ (Ring Joint Face), LFF (Large Female Face), SFF (Small Female Face), LGF (Large Groove Face), SGF (Small Groove Face) Přivařovací konce Butt Weld 1/2" - 16" dle ASME B ; Socket Weld 1/2" - 2" dle ASME B Typ kuželky Průtočná charakteristika Hodnoty Kvs (Cv) Netěsnost Válcová s výřezy, tvarovaná, děrovaná Lineární, rovnoprocentní, LDMspline, parabolická, uzavírací 3 0,01 až 1600 m /hod (0,012 až 1850 US galon/min) Class III. dle ANSI/FCI (<0,1% Cv) pro regulační ventil s těsn. v sedle kov - kov Class IV. dle ANSI/FCI (<0.01% Cv) pro regulační ventil s těsn. v sedle kov - PTFE Class IV. dle ANSI/FCI (<0.01% Cv) pro uzavírací ventil Netěsnost provedení Ex CV 3xx Class IV. dle ANSI/FCI (<0.01% Cv); SV 3xx Stupeň C dle ISO 5208:2008 Regulační poměr r 50 : 1 Ucpávkové těsnění DRSpack (PTFE) t max = 260 C, Expandovaný grafit t max = 550 C, Vlnovec (DN15-150) t max = 550 C

5 Průtokové součinitele Kvs respektive Cv a diferenční tlaky Δp max [MPa], [psi] 1 ventilů NPS / 2 " - 16" s tvarovými a válcovými kuželkami s výřezy (směr proudění pod kuželku) pro elektromechanické pohony Hodnota Δpmax je maximální tlakový spád na ventilu, při kterém je zaručeno spolehlivé otevření a zavření. Pro ventily Class 150 nesmí Δpmax překročit hodnotu 2,0 MPa, 290 psi a pro Class 300 nesmí Δpmax překročit hodnotu 5,0 Mpa, 750 psi. Další informace o ovládání viz katalogové listy pohonů Ovládání (pohon) -5- Z důvodu životnosti sedla a kuželky se doporučuje, aby trvalý pracovní tlakový spád na ventilu nepřekročil hodnotu 1,6 MPa, 232 psi. V opačném případě je vhodné použít děrovanou kuželku (Δp až 4,0 MPa, 580 psi), nebo dosedací plochy sedla a kuželky s navařenou vrstvou tvrdokovu (Δp až 2,5 MPa, 363 psi). MIDI 660 ST 0 ST 0.1 CVL-1000 Auma Schiebel Zepadyn 670 ST 1 Ex ST 0.1 CVL-1500 Označení v typovém čísle ENB EA... ENC EPK EZ... EPJ EPL EPL EQL EQL Osová síla 4 kn 5 kn 6,3 kn 3 Kvs [m /hod] [MPa] [MPa] Cv [US galon/min] ucpávka ucpávka ucpávka NPS H[mm] Ds[mm] grafit PTFE grafit PTFE grafit PTFE ) ) ) ) ) ) ½ ) ) 0.4 1) ) 1.6 1) 6, , ) 3, , ) ) ) ) ) ) ) 0.4 1) ) ) ) ) 1.6 1) 6, , ) ) ) 3, , ) ) 1,38 7,66 4, , ) ) 4.0 4) 0,77 4,66 2,59 6,48 4,97 8, ) ) ) ) ) ) 0.4 1) ) ) ) ½ 2.5 1) 1.6 1) 6, , ) ) , , ) ) ) 1,38 7,66 4, , ) ) 4.0 4) 0,19 1,70 0,90 2,42 1,83 3,34 28, ) ) ) 0,07 0,98 0,50 1,40 1,05 1, , ) ) tvarovaná kuželka 2) tvarovaná kuželka pro charakteristiku rovnoprocentní, parabolickou a LDMspline 3) provedení s mikrošrticím systémem. K dispozici v hodnotách Kvs=0,16; 0,1; 0,063; 0,04; 0,025; 0,016; 0,01 4) válcová kuželka s výřezy pouze s lineární charakteristikou Maximální diferenční tlaky uvedené v tabulce jsou určeny pro ucpávku grafit nebo PTFE. Pro vlnovcové provedení ucpávky je nutné Δp konzultovat s výrobcem. Poznámka: Tabulka pokračuje na další stránce

6 Další informace o ovládání viz katalogové listy pohonů NPS ½ 1 1½ 2 H [mm] Ds[mm] Poznámka: Tabulka pokračuje na další stránce Ovládání (pohon) Označení v typovém čísle Osová síla 7.5 kn 3 Kvs [m /hod] Cv [US galon/min] ucpávka grafit PTFE ) ) ) ) ) ) Auma Auma Modact Cont. Ruční kolo Schiebel Schiebel Modact MTN ST 1 ST 1 Auma IQM 10 Zepadyn 670 Schiebel Modact MTR IQM 10 IQM 10 EA... EZ... EPI EQ... EA... EZ... EPI ENC EPD EQ kn ucpávka ucpávka ucpávka grafit PTFE grafit PTFE grafit PTFE ) ) 0.4 1) ) 1.6 1) ) ) ) ) ) ) ) ) 0.4 1) ) ) ) ) 1.6 1) ) ) ) ) ) ) ) 4.0 4) 7, ) ) ) ) ) ) 0.4 1) ) ) ) ) 1.6 1) ) ) ) ) ) ) ) 4.0 4) 2,68 4,19 4,45 5,97 4,45 5,97 28, ) ) ) 1,56 2,47 2,63 3, ,63 3, , ) ) tvarovaná kuželka 2) tvarovaná kuželka pro charakteristiku rovnoprocentní, parabolickou a LDMspline 3) provedení s mikrošrticím systémem. K dispozici v hodnotách Kvs=0,16; 0,1; 0,063; 0,04; 0,025; 0,016; 0,01 respektive Cv = 0,18; 0,11; 0,073; 0,046; 0,029; 0,018; 0,011 4) válcová kuželka s výřezy pouze s lineární charakteristikou Maximální diferenční tlaky uvedené v tabulce jsou určeny pro ucpávku grafit nebo PTFE. Pro vlnovcové provedení ucpávky je nutné Δp konzultovat s výrobcem. EYA EYB EA... EZ... EQ kn Rxx -6-

7 Další informace o ovládání viz katalogové listy pohonů NPS 3" 4" 40 6" H [mm] Ds[mm] Ovládání (pohon) Auma Auma Zepadyn Modact Cont. Modact MTR Ruční kolo Schiebel Schiebel Modact MTR Modact MTN ST 2 ST 1 ST 1 IQM 10 Auma Schiebel IQM 10 Zepadyn CVL-5000 Označení v typovém čísle EA... EA... ENC EYA EPD Rxx EZ... EZ... EPD EYB EPM EPI EPI EA... ENE EQ... EZ... EQ... EQL Osová síla 7.5 kn 10 kn 10 kn 15 kn 16 kn 3 Kvs [m /hod] Cv [US galon/min] ucpávka ucpávka ucpávka ucpávka ucpávka ucpávka grafit PTFE grafit PTFE grafit PTFE grafit PTFE grafit PTFE grafit PTFE Maximální diferenční tlaky uvedené v tabulce jsou určeny pro ucpávku grafit nebo PTFE. Pro vlnovcové provedení ucpávky je nutné Δp konzultovat s výrobcem. Poznámka: Tabulka pokračuje na další stránce -7-

8 Další informace o ovládání viz katalogové listy pohonů *) max. NPS 12" NPS H 3" 4" 40 6" 8" 10" 12" 16" [mm] Ds[mm] Ovládání (pohon) Označení v typovém čísle Osová síla 3 Kvs [m /hod] Cv [US galon/min] Modact Cont. Modact MTR Auma Modact MTR Auma Modact MTN ST 2 Schiebel Modact MTN Schiebel Auma Zepadyn 671*) Zepadyn 671*) Modact Cont. IQM 20 Schiebel IQM 10 CVL-5000 ST 2 CVL-5000 IQM12 ST 2 EYA EYB EPD EPM EA... EZ... EPD EYA EA... EZ... EA... ENE ENE EYB EQ... EZ... EQ... EQL EPM EQL EPM EQ kn 16 kn 20 kn 25 kn 32 kn ucpávka ucpávka ucpávka ucpávka ucpávka ucpávka grafit PTFE grafit PTFE grafit PTFE grafit PTFE grafit PTFE grafit PTFE ,53 2,98 3,43 3, ,62 1,91 2,20 2, ,71 0, , ,34 0,43 0,49 0,58 0,70 0, ,26 0,36 0,41 0,51 0,62 0, ,26 0,36 0,41 0,51 0,62 0, ,26 0,36 0,41 0,51 0,62 0, Ruční kolo Rxx Maximální diferenční tlaky uvedené v tabulce jsou určeny pro ucpávku grafit nebo PTFE. Pro vlnovcové provedení ucpávky je nutné Δp konzultovat s výrobcem. -8-

9 Průtokové součinitele Kvs respektive Cv a diferenční tlaky Δp max, [psi] 1 ventilů NPS / 2 " - 16" s tvarovými a válcovými kuželkami s výřezy (směr proudění pod kuželku) pro pneumatické pohony Hodnota Δpmax je maximální tlakový spád na ventilu, při kterém je zaručeno spolehlivé otevření a zavření. Pro ventily Class 150 nesmí Δpmax překročit hodnotu 2,0 Mpa, 290 psi a pro Class 300 nesmí Δpmax překročit hodnotu 5,0 MPa, 750 psi. Další informace o ovládání Pneumatický pohon Flowserve PA 253 viz katalogové listy pohonů Funkce pohonu přímá nepřímá Označení pohonu BDYxAA BFYxZA Rozsah pružin [bar] [psi] Nastavení pružin [bar] [psi] Napájecí tlak [bar] [psi] Označení v typovém čísle PFA Osová síla 6.4 kn 6.4 kn 3 Kvs [m /hod] Cv [US galon/min] ucpávka ucpávka NPS H[mm] Ds[mm] grafit PTFE grafit PTFE ) ) ) ) ) ) ½ ) ) 0.4 1) ) ) ) ) 1.6 1) ) ) ) ) ) ) ) ) ) ) 0.4 1) ) ) ) ) 1.6 1) ) ) ) ) ) ) ) 4.0 4) ) ) ) ) ) ) 0.4 1) ) ) ) ½ 2.5 1) 1.6 1) ) ) ) ) ) ) ) 4.0 4) 1,90 3,41 1,90 3, ) ) Z důvodu životnosti sedla a kuželky se doporučuje, aby trvalý pracovní tlakový spád na ventilu nepřekročil hodnotu 1,6 MPa, 232 psi. V opačném případě je vhodné použít děrovanou kuželku (Δp až 4,0 MPa, 580 psi), nebo dosedací plochy sedla a kuželky s navařenou vrstvou tvrdokovu (Δp až 2,5 MPa, 363 psi). 1) tvarovaná kuželka 2) tvarovaná kuželka pro charakteristiku rovnoprocentní, parabolickou a LDMspline 3) provedení s mikrošrticím systémem. K dispozici v hodnotách Kvs=0,16; 0,1; 0,063; 0,04; 0,025; 0,016; 0,01 4) válcová kuželka s výřezy pouze s lineární charakteristikou Maximální diferenční tlaky uvedené v tabulce jsou určeny pro ucpávku grafit nebo PTFE. Pro vlnovcové provedení ucpávky je nutné Δp konzultovat s výrobcem. Poznámka: Tabulka pokračuje na další stránce

10 Další informace o ovládání viz katalogové listy pohonů NPS 2" Další informace o ovládání viz katalogové listy pohonů NPS 3" 4" 40 6" H H [mm] Ds[mm] [mm] Ds[mm] Pneumatický pohon Funkce pohonu Označení pohonu Rozsah pružin [bar] [psi] Nastavení pružin [bar] [psi] Napájecí tlak [bar] [psi] Označení v typovém čísle Osová síla 3 Kvs [m /hod] Cv [US galon/min] Flowserve PA 253 Flowserve PB 503 přímá nepřímá přímá nepřímá BDYxAA BFYxZA BBLxAA BFYxZA PFA PFB 8.5 kn 5 kn 10 kn 10 kn 4) válcová kuželka s výřezy pouze s lineární charakteristikou Maximální diferenční tlaky uvedené v tabulce jsou určeny pro ucpávku grafit nebo PTFE. Pro vlnovcové provedení ucpávky je nutné Δp konzultovat s výrobcem. Poznámka: Tabulka pokračuje na další stránce Pneumatický pohon Funkce pohonu Označení pohonu Rozsah pružin [bar] [psi] Nastavení pružin [bar] [psi] Napájecí tlak [bar] [psi] Označení v typovém čísle Osová síla 3 Kvs [m /hod] Cv [US galon/min] ucpávka ucpávka ucpávka ucpávka grafit PTFE grafit PTFE grafit PTFE grafit PTFE ) ) Flowserve PB 503 Flowserve PB 701 přímá nepřímá přímá nepřímá BBLxAB BFYxZB BBLxAB BFYxZB PFA PFB 10 kn 10 kn 14 kn 14 kn ucpávka ucpávka ucpávka ucpávka grafit PTFE grafit PTFE grafit PTFE grafit PTFE

11 Další informace Pneumatický pohon Flowserve PO 1502 o ovládání Funkce pohonu přímá nepřímá přímá nepřímá přímá nepřímá viz katalogové listy Označení pohonu BGFxAD BVCxZD BGFxAD BFSxZD BGFxAD BAJxZD pohonů Rozsah pružin [bar] [psi] Nastavení pružin [bar] [psi] Napájecí tlak [bar] [psi] Označení v typovém čísle PFD Osová síla 22,5 kn 22,5 kn 30 kn 30 kn 38 kn 38 kn 3 Kvs [m /hod] Cv [US galon/min] ucpávka ucpávka ucpávka ucpávka ucpávka ucpávka NPS H[mm] Ds[mm] grafit PTFE grafit PTFE grafit PTFE grafit PTFE grafit PTFE grafit PTFE " ,62 0,79 0,62 0,79 1,02 1,20 1,02 1,20 1,46 1,63 1,46 1, " ,33 0,43 0,33 0,43 0,56 0,66 0,56 0,66 0,81 0,91 0,81 0, ,25 0,32 0,25 0,320,42 0,50 0,42 0,50 0,61 0,68 0,61 0, ,62 0,79 0,62 0,79 1,02 1,20 1,02 1,20 1,46 1,63 1,46 1, " 80 0,33 0,43 0,33 0, ,56 0,66 0,56 0,66 0,81 0,91 0,81 0, ,25 0,32 0,25 0,320,42 0,50 0,42 0,50 0,61 0,68 0,61 0, ,21 0,27 0,21 0,270,35 0,42 0,35 0,42 0,51 0,57 0,51 0, Další informace Pneumatický pohon Flowserve PO 1502 Flowserve PO 3002 o ovládání viz Funkce pohonu přímá nepřímá přímá nepřímá katalogové Označení pohonu BGFxAD BVCxZD BGFxAD BFSxZD listy pohonů Rozsah pružin [bar] [psi] Nastavení pružin [bar] [psi] Napájecí tlak [bar] [psi] Označení v typovém čísle PFD PFE Osová síla 30 kn 30 kn 38 kn 36 kn 3 Kvs [m /hod] Δp max Δp max Δp max Δp max Cv [US galon/min] ucpávka ucpávka ucpávka ucpávka NPS H[mm] Ds[mm] grafit PTFE grafit PTFE grafit PTFE grafit PTFE ,02 1,20 1,02 1,20 1,46 1,63 1,35 1, " 100 0,56 0,66 0,56 0,66 0,81 0, ,75 0, ,35 0,420,35 0,42 0,51 0, ,470, ,19 0,230,19 0,23 0,29 0,32 0,260, Maximální diferenční tlaky uvedené v tabulce jsou určeny pro ucpávku grafit nebo PTFE. Pro vlnovcové provedení ucpávky je nutné Δp konzultovat s výrobcem. Poznámka: Tabulka pokračuje na další stránce -11-

12 Průtokové součinitele Kvs respektive Cv a diferenční tlaky Δp max, [psi] 1 ventilů NPS / 2 " - 16" s děrovanými kuželkami (směr proudění nad kuželku) pro elektromechanické pohony Hodnota Δpmax je maximální tlakový spád na ventilu, při 5,0 MPa, 725 psi. Z důvodu životnosti je trvalý pracovní kterém je zaručeno spolehlivé otevření a zavření. tlakový spád u ventilů s děrovanou kuželkou omezen na 4,0 Pro ventily Class 300 nesmí Δpmax překročit hodnotu MPa, 580 psi. Další informace Ovládání (pohon) MIDI 660 Auma Zepadyn 670 Auma Auma Zepadyn 670 Modact Cont. Ruční kolo o ovládání viz ST 0 Schiebel ST 1 Ex Schiebel Schiebel Modact MTR Modact MTN katalogové listy pohonů ST 0.1 CVL-1000 ST 0.1 CVL-1500 ST 1 IQM 10 ST 1 IQM 10 IQM 10 Auma Schiebel IQM 10 Označení v typovém čísle ENB EA... ENC EA... EA... ENC EYA Rxx EPK EZ... EPJ EZ... EZ... EPD EYB EPL EA... EPL EPI EPI EQ... EZ... EQL EQL EQ... EQ... EQ... Osová síla 4 kn 5 kn 6.3 kn 7.5 kn 10 kn 10 kn 15 kn 3 Kvs [m /hod] Cv [US galon/min] ucpávka ucpávka ucpávka ucpávka ucpávka ucpávka ucpávka ucpávka NPS H[mm] Ds[mm] grafit PTFE grafit PTFE grafit PTFE grafit PTFE grafit PTFE grafit PTFE grafit PTFE grafit PTFE ) 1.6 5) " 25 7,16 10,0 10,0 10,0 10,0 10, ) ) ½" ,68 4,19 4,45 5,97 4,45 5, " " " " ) pouze s lineární charakteristikou Další informace o ovládání viz katalogové listy pohonů *) max. NPS 12" NPS 3" 4" 40 6" 8" 10" 12" 16" H [mm] Ds[mm] Ovládání (pohon) Modact Cont. Modact MTR Auma Modact MTR Auma Ruční kolo Modact MTN ST 2 Schiebel Modact MTN Schiebel Auma Zepadyn 671*) Zepadyn 671*) Modact Cont. IQM 20 Schiebel CVL-5000 ST 2 ST 2 IQM 10 CVL-5000 IQM 12 Označení v typovém čísle EYA EPD EA... EPD EA... Rxx EYB EPM EZ... EYA EZ... EA... ENE ENE EYB EPM EQ... EZ... EQL EQL EPM EQ... EQ... Osová síla 15 kn 16 kn 20 kn 25 kn 32 kn 3 Kvs [m /hod] Cv [US galon/min] ucpávka ucpávka ucpávka ucpávka ucpávka ucpávka grafit PTFE grafit PTFE grafit PTFE grafit PTFE grafit PTFE grafit PTFE ,53 2,98 3,43 3, ,62 1,91 2,20 2, ,71 0,84 0,97 1, Maximální diferenční tlaky uvedené v tabulce jsou určeny pro ucpávku grafit nebo PTFE. Pro vlnovcové provedení ucpávky je nutné Δp konzultovat s výrobcem. -12-

13 Průtokové součinitele Kvs respektive Cv a diferenční tlaky Δp max, [psi] 1 ventilů NPS /" 2-8" s děrovanými kuželkami (směr proudění nad kuželku) pro pneumatické pohony Hodnota Δpmax je maximální tlakový spád na ventilu, při hodnotu 5,0 MPa, 725 psi. Z důvodu životnosti je trvalý kterém je zaručeno spolehlivé otevření a zavření. pracovní tlakový spád u ventilů s děrovanou kuželkou Pro ventily Class 150 nesmí Δpmax překročit hodnotu 2,0 omezen na 4,0 MPa, 580 psi. MPa, 290 psi a pro ventily Class 300 nesmí Δpmax překročit Další informace Pneumatický pohon Foxboro PA 253 Foxboro PB 503 o ovládání Funkce pohonu přímá nepřímá přímá nepřímá přímá nepřímá viz katalogové listy Označení pohonu BVCxAA BVCxZA BVCxAA BVCxZA BVCxAA BVCxZA pohonů Rozsah pružin [bar] [psi] Nastavení pružin [bar] [psi] Napájecí tlak [bar] [psi] Označení v typovém čísle PFA PFB Osová síla 4.3 kn 4.3 kn 3.7 kn 3.7 kn 7.5 kn 7.5 kn 3 Kvs [m /hod] Cv [US galon/min] ucpávka ucpávka ucpávka ucpávka ucpávka ucpávka NPS H[mm] Ds[mm] grafit PTFE grafit PTFE grafit PTFE grafit PTFE grafit PTFE grafit PTFE ) 1.6 5) " ) ) ½" " Další informace o ovládání viz katalogové listy pohonů NPS H 3" 4" 40 6" [mm] Ds[mm] Pneumatický pohon Funkce pohonu Označení pohonu Rozsah pružin [bar] [psi] Nastavení pružin [bar] [psi] Napájecí tlak [bar] [psi] Označení v typovém čísle Osová síla 3 Kvs [m /hod] Cv [US galon/min] ) pouze s lineární charakteristikou Poznámka: Tabulka pokračuje na další stránce Foxboro PB 503 Foxboro PB 701 přímá nepřímá přímá nepřímá BVCxAB BVCxZB BVCxAB BVCxZB PFB PFC 7.5 kn 7.5 kn 10.5 kn 10.5 kn Maximální diferenční tlaky uvedené v tabulce jsou určeny pro ucpávku grafit nebo PTFE. Pro vlnovcové provedení ucpávky je nutné Δp konzultovat s výrobcem. ucpávka ucpávka ucpávka ucpávka grafit PTFE grafit PTFE grafit PTFE grafit PTFE

14 Další informace o ovládání viz katalogové listy pohonů NPS H 8" 80 [mm] Ds[mm] 200 Pneumatický pohon Funkce pohonu Označení pohonu Rozsah pružin [bar] [psi] Nastavení pružin [bar] [psi] Napájecí tlak [bar] [psi] Označení v typovém čísle Osová síla 3 Kvs [m /hod] Cv [US galon/min] Maximální diferenční tlaky uvedené v tabulce jsou určeny pro ucpávku grafit nebo PTFE. Flowserve PO 1502 Flowserve PO 3002 přímá nepřímá přímá nepřímá přímá nepřímá BVCxAD BVCxZD BFSxAD BFSxZD BEPxAD BEPxZD PFD PFE 22.5 kn 22.5 kn 30 kn 30 kn 39 kn 39 kn ucpávka ucpávka ucpávka ucpávka ucpávka ucpávka grafit PTFE grafit PTFE grafit PTFE grafit PTFE grafit PTFE grafit PTFE

15 M10x1 M16x1,5 M20x1,5 Rozměry a hmotnosti ventilů CV / SV 320 (Ex) CV / SV 330 (Ex) v přírubovém a přivařovacím provedení, NPS ½" - 16" NPS NPS [mm] [inch] 95 ½" " ½" " " " " " " " " # # H V2 V2 V3 V4 ØD 5 M ØD6 V5 m1 m2 V3 [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] kg kg kg [inch] [inch] [inch] [inch] [inch] [inch] [inch] [inch] [inch] [inch] [inch] [inch] [inch] [inch] [inch] ½" " 1½" " " " " " " " " m1- hmotnost přírubového provedení m2- hmotnost přivařovacího provedení #) - platí pro provedení s vlnovcovou ucpávkou # mv - hmotnost, kterou je nutno přičíst k váze ventilu při vlnovcové provedení ucpávky RF Class 300 RF Class 600 ØD 1 ØD 2 ØD 3 d n a b ØD 1 ØD 2 ØD 3 d n a [mm] [inch] [mm] [mm] [inch] [inch] [mm] [mm] [mm] [mm] [mm] [mm] [inch] [inch] [inch] [inch] [inch] [inch] /8" , /8" , ¾" ¾" /8" /8" ¾" ¾" /8" /8" ,19 7/8" " ,5 7/8" /8" " ¼" ⅛" ⅜" ¼" ⅜" ⅜" ⅝" -15- # mv RF b [mm] [mm] [inch] [inch] Class 300 RTJ RTJ Class 300 a 600 ØD 7 e f [mm] [inch] [mm] [mm] Groove [inch] [inch] Number R R R R R R R45 R49 R R R65 [mm] [inch] L1 LFF SFF LGF SGF RF Class 600 RTJ LFF SFF LGF SGF Class L2 BTW

16 a b e a b e V5 t f f D6 M V3 V2 V4 H D5 n x d V5 V3 NPS D4 D3 D2 D1 D7 NPS D4 D3 D2 V2 V4 H D1 D7 t D6 n x d L1 L2 L2 NPS ½" - 6" NPS 8"- 16" L1 t- tlou šťka stěny přivařovacích konců: t = [ D4- (D - 2 * t T) ] / 2 D4 37,5 d4 1,6 t T D NPS ½" 1" 1½" 2" 3" 4" 6" 8" 10" 12" 16" rozměry konců pro trubky dle ASME B36.10M t T [mm] [inch] D 4 D Sch. Sch. Sch. D 4 max d 4 min No. 40 No. 80 No , , D5 L3 h D6 D7 NPS ½" 1" 1½" 2" rozměry konců dle ASME B16.11 [mm] [inch] SW Class 150 a 300 SW Class 600 ØD 5 ØD 6 ØD 7 L3 h ØD 5 ØD 6 ØD 7 L3 h , , , , , , , , , ,

17 CV 3x2 Tlakově odlehčené regulační ventily NPS 1"- 16" Class 150, 300 a 600 Popis Regulační ventily CV 322 (Ex) a SV 332 (Ex), dále jen CV 3x2 (Ex), jsou jednosedlové armatury s tlakově odlehčenou kuželkou, určené k regulaci průtoku média. Toto provedení ventilů umožňuje i při nízkých silách použitých pohonů regulaci při vysokých tlakových spádech. Průtočné charakteristiky, Kvs (Cv) součinitele a netěsnost odpovídají mezinárodním standardům. Ventily typu CV 3x2 (Ex) jsou ovládány ručním kolem nebo elektromechanickými pohony výrobců ZPA Nová Paka, ZPA Pečky, Regada, Auma, Schiebel, Rotork a pneumatickými pohony Flowserve. Použití Ventily CV 3x2 jsou určeny pro použití v topenářské a klimatizační technice, energetice a chemickém průmyslu. Ventily CV 3x2 Ex splňují požadavky II 1/2G IIB TX dle ČSN EN (6/2009) a ČSN EN (5/2008) a ve spojení s vhodnými pohony jsou určeny k použití v plynárenství a chemickém průmyslu. Dle provozních podmínek je možné použít provedení ventilů z ocelolitiny a austenitické nerez oceli. Zvolené materiály odpovídají doporučení ASME B respektive ČSN EN (1/2006). Nejvyšší dovolené tlaky v závislosti na zvoleném materiálu a teplotě média jsou uvedeny na straně 80 tohoto katalogu. Pracovní média Ventily řady CV 3x2 jsou určeny k regulaci průtoku a tlaku kapalin, plynů a par jako je voda, vodní pára, vzduch a jiná média kompatibilní s materiálem tělesa a vnitřních částí armatur. Ventily řady CV 3x2 Ex jsou rovněž určeny k regulaci průtoku a tlaku technických a topných plynů a hořlavých kapalin. Pro kvalitní a spolehlivou regulaci výrobce doporučuje zařadit do potrubí před ventil filtr mechanických nečistot, či jiným vhodným způsobem zajistit, že regulované médium neobsahuje abrazivní příměsi nebo jiné mechanické nečistoty. Montážní polohy Ventil musí být namontován do potrubí vždy způsobem, aby směr toku tekutiny souhlasil se šipkami na tělese. Obrácené proudění ventilem není přípustné. Montážní poloha je libovolná kromě polohy, kdy je pohon pod ventilem. Při teplotách tekutiny nad 150 C (300 F) je nutné chránit pohon před nadměrným působením tepla od potrubí, např. vhodnou izolací potrubí a ventilu a vykloněním pohonu ze svislé osy. Detailní instrukce pro montáž jsou uvedeny v dokumentu Pokyny pro montáž a údržbu armatury. Technické parametry Konstrukční řada CV 322 (Ex) CV 332 (Ex) Provedení Rozsah světlostí Jmenovité tlaky Jednosedlový regulační ventil dvoucestný s tlakově odlehčenou kuželkou NPS 1" až 16" Class 300 a 600 (Class 150, 300 a 600 přivařovací provedení) Materiál tělesa Litá ocel Litá korozivzdorná ocel A216 WCC, A217 WC9 A351 CF8M Materiál sedla: NPS 1" - 2" / / DIN W.Nr./ČSN NPS 3" - 16" / / Materiál kuželky: NPS 1" - 2" / / DIN W.Nr./ČSN NPS 3" - 6" / / NPS 8" - 16" / / Rozsah pracovních teplot -10 až 550 C (14 až 1020 F) Stavební délky dle ISA /R2007) pro přírubové provedení dle ISA (R2007) pro přivařovací provedení Připojovací příruby Dle ASME B Těsnící plochy příruby RF (Raised Face), RTJ (Ring Joint Face), LFF (Large Female Face), SFF (Small Female Face), LGF (Large Groove Face), SGF (Small Groove Face) Přivařovací konce Butt Weld 1/2" - 16" dle ASME B ; Socket Weld 1/2" - 2" dle ASME B Typ kuželky Průtočná charakteristika Hodnoty Kvs (Cv) Netěsnost Válcová s výřezy, děrovaná Lineární, rovnoprocentní, LDMspline, parabolická 1,6 až 1600 m /hod (1,85 až 1850 US galon/min) Class III. dle ANSI/FCI (<0.1% Cv) pro regulační ventil s těsn. v sedle kov - kov Class IV. dle ANSI/FCI (<0.01% Cv) pro regulační ventil s těsn. v sedle kov - PTFE Netěsnost provedení Ex Class IV. dle ANSI/FCI (<0.01% Cv) Regulační poměr r 50 : 1 Ucpávkové těsnění DRSpack (PTFE) t max = 260 C, Expandovaný grafit t max = 550 C, Vlnovec (DN15-150) t max = 550 C -17-

18 Průtokové součinitele Kvs respektive Cv a diferenční tlaky Δp max [MPa], [psi] pro tlakově vyvážené ventily NPS 1" - 16" s elektromechanickými pohony Hodnota Δpmax je maximální tlakový spád na ventilu, při kterém je zaručeno spolehlivé otevření a zavření. Pro ventily Class 150 nesmí Δpmax překročit hodnotu 2,0 MPa, 290 psi a pro Class 300 nesmí Δpmax překročit hodnotu 5,0 MPa, 750 psi. Další informace o ovládání viz katalogové listy pohonů *) max. NPS 12" 5) pouze s lineární charakteristikou Další informace o ovládání viz katalogové listy pohonů *) max. NPS 12" NPS 3" 4" 40 6" 8" 10" 12" 16" H [mm] Ds Ovládání (pohon) Označení v typovém čísle Osová síla Ovládání (pohon) Označení v typovém čísle MIDI 660 CVL-500 ENB EQL Modact Cont. Modact MTN EYA EYB Auma Schiebel IQM 10 EA... EZ... EQ... Modact MTR EPD EPM ENE EQL Ruční kolo Osová síla 15 kn 15 kn 16 kn 20 kn 25 kn 3 Kvs [m /hod] Δp max Δp max Cv [US galon/min] ucpávka ucpávka ucpávka ucpávka ucpávka ucpávka [mm] grafit PTFE grafit PTFE grafit PTFE grafit PTFE grafit PTFE grafit PTFE ST 2 Zepadyn 671*) Zepadyn 671*) Modact Cont. CVL-5000 Maximální diferenční tlaky uvedené v tabulce jsou platné pro ucpávku PTFE i pro grafitovou ucpávku Děrované kuželky je možno dodat pouze u takto označených hodnot Kvs s následujícím omezením: - dle hodnoty Kvs ve sloupci č.2 je možné dodat děrovanou kuželku pouze s lineární nebo parabolickou charakteristikou 2 kn ST 0 EPK Z důvodu životnosti sedla a kuželky se doporučuje, aby trvalý pracovní tlakový spád na ventilu nepřekročil hodnotu 1,6 MPa, 232 psi. V opačném případě je vhodné použít děrovanou kuželku (Δp až 4,0 MPa, 580 psi), nebo dosedací plochy sedla a kuželky s navařenou vrstvou tvrdokovu (Δp až 2,5 MPa, 363 psi). CVL-1000 Auma Zepadyn 670 Schiebel ST 1 Ex ST 0.1 CVL Kvs [m /hour] Cv [US galon/min] ucpávka ucpávka ucpávka ucpávka ucpávka ucpávka ucpávka ucpávka NPS H [mm] Ds [mm] grafit PTFE grafit PTFE grafit PTFE grafit PTFE grafit PTFE grafit PTFE grafit PTFE grafit PTFE ) 4.0 5) 2.5 5) 1.6 5) 1" ) ) ) ) ) 4.0 5) 1½" ) ) " 3" ) ) " " EQL 2.5 kn 4 kn EA... EZ... Auma Schiebel IQM 12 EA... EZ... ENE EQ... ENC EPJ EPL EQL 5 kn 6.3 kn Modact MTR Modact MTN ST 2 EPD EYA EYB EPM ST 1 IQM 10 EPI EQ... Rxx ST 1 IQM 10 EPI EQ kn 10 kn Ruční kolo Rxx -18-

19 Průtokové součinitele Cv a diferenční tlaky Δp ventily NPS 1" - 16" s pneumatickými pohony Hodnota Δpmax je maximální tlakový spád na ventilu, při kterém je zaručeno spolehlivé otevření a zavření. Pro ventily Class 150 nesmí Δpmax překročit hodnotu 2,0 Mpa, 290 psi a pro Class 300 nesmí Δpmax překročit hodnotu 5,0 Mpa, 750 psi. Další informace Pneumatický pohon Flowserve PA 253 o ovládání Funkce pohonu přímá nepřímá přímá nepřímá viz katalogové listy Označení pohonu BVCxAA BVCxZA BVCxAA BVCxZA pohonů Rozsah pružin [bar] [psi] Nastavení pružin [bar] [psi] Napájecí tlak [bar] [psi] Označení v typovém čísle PFA Osová síla 4.3 kn 4.3 kn 3.7 kn 3.7 kn 3 Kvs [m /hod] Cv [US galon/min] ucpávka ucpávka ucpávka ucpávka NPS H[mm] Ds[mm] grafit PTFE grafit PTFE grafit PTFE grafit PTFE ) 4.0 5) 2.5 5) 1.6 5) " ) ) ) ) ½" ) 4.0 5) , ) ) " ) ) ) pouze s lineární charakteristikou Maximální diferenční tlaky uvedené v tabulce jsou platné pro ucpávku PTFE i pro grafitovou ucpávku Děrované kuželky je možno dodat pouze u takto označených hodnot Kvs s následujícím omezením: - dle hodnoty Kvs ve sloupci č.2 je možné dodat děrovanou kuželku pouze s lineární nebo parabolickou charakteristikou Poznámka: Tabulka pokračuje na další stránce max [MPa] pro tlakově vyvážené Z důvodu životnosti sedla a kuželky se doporučuje, aby trvalý pracovní tlakový spád na ventilu nepřekročil hodnotu 1,6 Mpa, 232 psi. V opačném případě je vhodné použít děrovanou kuželku (Δp až 4,0 Mpa, 580 psi), nebo dosedací plochy sedla a kuželky s navařenou vrstvou tvrdokovu (Δp až 2,5 Mpa, 363 psi). Další informace Pneumatický pohon Flowserve PB 503 Flowserve PB 701 o ovládání Funkce pohonu přímá nepřímá přímá nepřímá přímá nepřímá viz katalogové listy Označení pohonu BVCxAA BVCxZA BVCxAB BVCxZB BVCxAB BVCxZB pohonů Rozsah pružin [bar] [psi] Nastavení pružin [bar] [psi] Napájecí tlak [bar] [psi] Označení v typovém čísle PFB PFC Osová síla 7.5 kn 7.5 kn 7.5 kn 7.5 kn 10.5 kn 10.5 kn 3 Kvs [m /hod] Cv [US galon/min] ucpávka ucpávka ucpávka ucpávka ucpávka ucpávka NPS H[mm] Ds[mm] grafit PTFE grafit PTFE grafit PTFE grafit PTFE grafit PTFE grafit PTFE 2" ) ) " " "

20 Další informace o ovládání viz katalogové listy pohonů NPS 8" 10" 12" 16" H [mm] Ds[mm] Pneumatický pohon Funkce pohonu Označení pohonu Rozsah pružin [bar] [psi] Nastavení pružin [bar] [psi] Napájecí tlak [bar] [psi] Označení v typovém čísle Osová síla 3 Kvs [m /hod] Cv [US galon/min] Flowserve PO 1502 přímá nepřímá přímá nepřímá přímá nepřímá BVCxAD BVCxZD BVCxAD BVCxZD BJIOAE DJIOZE PFD PFD PFD 22.5 kn 22.5 kn 30 kn 30 kn 27 kn 27 kn Flowserve PO 1502 Flowserve PO 1502 ucpávka ucpávka ucpávka ucpávka ucpávka ucpávka grafit PTFE grafit PTFE grafit PTFE grafit PTFE grafit PTFE grafit PTFE Maximální diferenční tlaky uvedené v tabulce jsou platné pro ucpávku PTFE i pro grafitovou ucpávku Děrované kuželky je možno dodat pouze u takto označených hodnot Kvs s následujícím omezením: - dle hodnoty Kvs ve sloupci č.2 je možné dodat děrovanou kuželku pouze s lineární nebo parabolickou charakteristikou Δp max Δp max Δp max Δp max -20-

21 M10x1 M16x1,5 M20x1,5 Rozměry a hmotnosti ventilů CV 322 (Ex) CV 332 (Ex) v přírubovém a přivařovacím provedení, NPS 1" - 16" NPS NPS # # H V2 V3 V4 ØD V2 V3 5 m2 RF Class 300 RF Class 600 ØD 1 ØD 2 ØD 3 d n a b ØD 1 ØD 2 ØD 3 d n a [mm] [inch] [mm] [inch] [mm] [mm] [inch] [inch] M ØD6 V5 m1 [ mm ] [ mm ] [mm] [ mm ] [mm] [ mm ] [ mm ] [ mm ] [ mm] [ mm ] [ mm] [mm] [mm] [mm] [mm] [mm] kg kg kg [inch] [inch] [inch] [inch] [inch] [inch] [inch] [inch] [inch] [inch] [inch] [inch] [inch] [inch] [inch] 1" ½" " " " " " " " " [mm] [mm] [mm] [mm] [mm] [mm] [inch] [inch] [inch] [inch] [inch] [inch] m1- hmotnost přírubového provedení m2- hmotnost přivařovacího provedení #) - platí pro provedení s vlnovcovou ucpávkou # mv - hmotnost, kterou je nutno přičíst k váze ventilu při vlnovcové provedení ucpávky , " ¾" ¾" ½" /8" /8" 4 2" ¾" ¾" 3" /8" /8" 8 4" ,19 7/8" " " ,5 7/8" /8" " " ¼" " ⅛" ⅜" " ¼" ⅜" " ⅜" ⅝" # mv RF b [mm] [mm] [inch] [inch] Class 300 Class 600 RTJ RTJ Class 300 a 600 ØD 7 e f [mm] [inch] L1 LFF SFF LGF SGF RF RTJ [mm] [mm] Groove [inch] [inch] Number R R R R R R R R R R65 LFF SFF LGF SGF Class L2 BTW [mm] [inch]

22 a b e a b e V5 t f f D6 M V3 V2 V4 H D5 n x d V5 NPS D4 D3 D2 D1 D7 NPS D7 V3 D4 D3 D2 D1 t V2 V4 H D6 n x d L1 L2 L2 L1 NPS 1" - 6" NPS 8" - 16" t- tlou šťka stěny přivařovacích konců: t = [ D4- (D - 2 * t T) ] / 2 37,5 rozměry konců pro trubky dle ASME B36.10M [mm] [inch] D4 d4 1,6 t T D NPS 1" 1½" 2" 3" 4" 6" 8" 10" 12" 16" t T D 4 D Sch. Sch. Sch. D 4 max d 4 min No. 40 No. 80 No , , D5 L3 h D6 D7 NPS 1" 1½" 2" rozměry konců dle ASME B16.11 [mm] [inch] SW Class 150 a 300 SW Class 600 ØD 5 ØD 6 ØD 7 L3 h ØD 5 ØD 6 ØD 7 L3 h 26 34, , , , , , , ,

23 Schéma sestavení úplného typového čísla ventilů CV/SV 3x0 (Ex), CV 3x2 (Ex) Měkké těsnění (kov - PTFE) 2) XX X X X X X X X X X X X X XXX / XXX - XXX XX 1. Ventil Regulační ventil (Control Valve) CV Uzavírací ventil (Shut-Off Valve) SV 2. Označení typu Ventily z lité oceli 3 2 Ventily z lité korozivzdorné oceli 3 3 Ventil přímý 0 Ventil přímý tlakově odlehčený 2 3. Typ ovládání Elektrický pohon E X X Pneumatický pohon PX X Ruční kolo R X X 4. Připojení Příruba RF (Raised Face) 1 Příruba RTJ (Ring Joint Face) 2 Příruba LFF (Large Female Face) 3 Příruba SFF (Small Female Face) 4 Příruba LGF (Large Groove Face) 5 Příruba SGF (Small Groove Face) 6 Přivařovací provedení BW (Butt Welding) 7 Přivařovací provedení SW (Socket Welding) 8 5. Materiálové provedení Uhlíková ocel A216 WCC (-10 až 425 C); (14 až 800 F) 1 tělesa CrMo ocel A217 WC9 (-10 až 550 C); (14 až 1020 F) 7 (v závorkách jsou uvedeny Aust. nerez ocel A351 CF8M (-10 až 550 C); (14 až 1020 F) 8 rozsahy pracovních teplot) Jiný materiál dle dohody 9 6. Těsnění v sedle 1 2) DN 1" - 6" ; t max = 260 C 2 3 3) DN 3" - 16" 4) DN 1" a 1/2" - 16" Návar těsnících ploch tvrdokovem 3) Návar těsnících ploch tvrdokovem pro RV 3x2, kuželka s kovovým těsněním 8 7. Druh ucpávky DRSpack (PTFE) 3 Pouze NPS 1/2" až 6" Expandovaný grafit 5 1 ) Vlnovec 1) 7 Vlnovec s bezpečnostní ucpávkou PTFE 1) 8 Vlnovec s bezpečnostní ucpávkou Grafit 1) 9 8. Průtočná charakteristika Lineární L Rovnoprocentní LDMspline R S Uzavírací Parabolická Lineární - děrovaná kuželka Rovnoprocentní - děrovaná kuželka Parabolická - děrovaná kuželka U P D Q Z 9. Cvs Číslo sloupce dle tabulky Kvs (Cv) součinitelů X 10. Jmenovitý tlak Class 150 (pouze přivařovací provedení) 150 Class Class Pracovní teplota C ( F) DRSpack (PTFE) Expandovaný grafit Expandovaný grafit Expandovaný grafit Expandovaný grafit 425 Expandovaný grafit 500 Expandovaný grafit Jmenovitá světlost DN (NPS) XXX 13. Provedení Standardní Nevýbušné Ex 4) 5 7 Př. objednávky přírubového provedení: CV320 ENC 2135 L1 300/ Př. objednávky přivařovacího provedení: CV320 ENC 7135 L1 300/ , rozměr konce Ø 88,9 x 5,5 Označení pohonů v typovém čísle ventilu viz tabulka na str. 86 tohoto katalogu. DN NPS ½" 1" 1½" 2" 3" 4" DN NPS " 8" " " " Teplota C F

24 Ventily CV / SV 3x0 (Ex) Řez ventilem s válcovou kuželkou s výřezy Řez ventilem s děrovanou kuželkou Řez ventilem s mikroškrtícím systémem Ventily CV 3x2 (Ex) Řez tlakově vyváženým ventilem s válcovou kuželkou s výřezy Řez tlakově vyváženým ventilem s děrovanou kuželkou -24-

25 ENB Elektrický pohon MIDI 660 ZPA Nová Paka Technické parametry Typ Označení v typovém čísle ventilu Napájecí napětí Frekvence Příkon Řízení Jmenovitá síla Zdvih Krytí Maximální teplota média Přípustná teplota okolí Přípustná vlhkost okolí Hmotnost MIDI 660 XXX ENB 230 V AC nebo 24 V AC 50 Hz max bodové, 0-10 V, 0(4) - 20 ma 2000, 4000 N 16, 20 mm IP 65 daná použitou armaturou o -25 až 55 C % s kondenzací 3,5 kg Poznámka: Specifikace a technické parametry jsou pouze informativní. Podrobné a aktuální informace o pohonu naleznete na Rozměry pohonu MIDI

26 Specifikace pohonu MIDI 660 Napájecí napětí AC Jmenovitá síla [kn] Rychlost přestavení výstupní části [mm/min] Doplňkové vybavení 230 V (50 Hz) 24 V (50 Hz) 2,0 4, Ovládání polohy 0-1 V, 0-10 V, 0(4)-20 ma Signalizační spínače SO a SZ 1 odporový vysílač 100 Ω 2 odporové vysílače 100 Ω - bez OP1, I1 a C1 Převodník 4-20 ma - bez OP1, R2 a C1 Kapacitní vysílač CPT 1 - bez R2 a I1 Ruční ovládání vně skříně Připojení příruba na 65, spojka M10x1 MIDI 660 X X X/ Základní provedení: tříbodové ovládání polohy, ruční ovládání, momenové spínače pro polohu O a Z, bez vysílače a připojovacích elementů. OP1 S1 R1 R2 I1 C1 RK1 P3-26-

27 ENC Elektrický pohon Zepadyn 670 ZPA Nová Paka Technické parametry Typ Označení v typovém čísle ventilu Napájecí napětí Frekvence Příkon Řízení Jmenovitá síla Zdvih Krytí Maximální teplota média Přípustná teplota okolí Přípustná vlhkost okolí Hmotnost Zepadyn 670 XXX ENC 230 V AC nebo 24 V AC 50 Hz 38,5 VA, topný odpor 15 W 3 - bodové, 0-10 V, 0(4) - 20 ma 6300 a N 16, 20, 40 mm IP 65 daná použitou armaturou o -25 až 55 C % s kondenzací 11 kg Poznámka: Specifikace a technické parametry jsou pouze informativní. Podrobné a aktuální informace o pohonu naleznete na Rozměry pohonu Zepadyn

28 Specifikace pohonu Zepadyn 670 Napájecí napětí AC Jmenovitá síla [kn] Rychlost přestavení výstupní části -1 mm.min Doplňkové vybavení 230 V (50/60 Hz) 24 V (50/60 Hz) 6,3 10 6, (ne u provedení s OP1) Ovládání polohy 0-1 V, 0-10 V, 0(4)-20 ma - bez R2 Signalizační spínače SO a SZ 1 odporový vysílač 100 Ω 2 odporové vysílače 100 Ω - bez OP1, I1 a C1 Zepadyn 670 X X X/ OP1 S1 R1 R2 1 odporový vysílač 1000 Ω R3 Převodník 4-20 ma - bez R2 a C1 I1 kapacitní vysílač CPT1 - bez R2 a I1 C1 topný odpor T1 Připojení - rozteč 132, M20, spojka M10x1, M16x1,5 P3 Adaptér s nastavovacím programem pro pohony s OP1 Zdvih pro ventil - xx = 16, 20, 40 mm Základní provedení: tříbodové ovládání polohy, ruční ovládání, momenové spínače pro polohu O a Z a koncový polohový spínač, bez vysílače a připojovacích elementů. ANP1 ZDxx -28-

29 ENE Elektrický pohon Zepadyn 671 ZPA Nová Paka Technické parametry Typ Označení v typovém čísle ventilu Napájecí napětí Frekvence Příkon Řízení Jmenovitá síla Zdvih Krytí Maximální teplota média Přípustná teplota okolí Přípustná vlhkost okolí Hmotnost Specifikace pohonu Zepadyn 671 Napájecí napětí AC Jmenovitá síla [kn] Rychlost přestavení výstupní části -1 mm.min Zepadyn 671 XXX ENE 230 V AC nebo 24 V AC 50 Hz max 120 VA, topný odpor 15 W 3 - bodové, 0-10 V, 0(4) - 20 ma a N 40, 80 mm IP 65 daná použitou armaturou o -25 až 55 C % s kondenzací 12,5 kg Poznámka: Specifikace a technické parametry jsou pouze informativní. Podrobné a aktuální informace o pohonu naleznete na Doplňkové vybavení 230 V (50 Hz) 24 V (50 Hz) Ovládání polohy 0-1 V, 0-10 V, 0(4)-20 ma - bez R2 a I1 Signalizační spínače SO a SZ 1 odporový vysílač odporové vysílače bez OP1, I1 a C1 Převodník 4-20 ma - bez R2 a C1 kapacitní vysílač CPT1 - bez R2 a I1 topný odpor Připojení - rozteč 150, M20, spojka M16x1,5 Zepadyn 671 X X X/ OP1 S1 R1 R2 I1 C1 T1 P3* Připojení - rozteč 150, 4 sloupky M20, spojka M20x1,5 P5* Adaptér s nastavovacím programem pro pohony s OP1 Zdvih pro ventil - xx = 40, 80 mm Základní provedení: tříbodové ovládání polohy, ruční ovládání, momenové spínače pro polohu O a Z a koncový polohový spínač, bez vysílače a připojovacích elementů. * Připojení pro ventily LDM P3 CV 3xx NPS 3" - 6" P5 CV 3xx NPS 8" - 12" ANP1 ZDxx -29-

30 Rozměry pohonu Zepadyn 671 Připojení P3 - rozteč 150; 2 sloupky M20; spojka M16x1,5; zdvih Připojení P5 - rozteč 150; 4 sloupky M20; spojka M20x1,5; zdvih

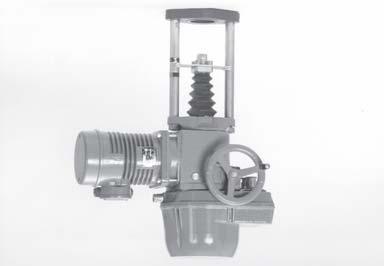

31 EYA EYB Elektrické pohony Modact MTN, MTP a Modact MTN, MTP Control, typ ZPA Pečky Technické parametry Typ Označení v typovém čísle ventilu Napájecí napětí Frekvence Výkon Řízení Jmenovitá síla Zdvih Krytí Maximální teplota média Přípustná teplota okolí Přípustná vlhkost okolí Hmotnost Modact MTN Control EYA Modact MTN EYB Modact MTP Control EYA 3 x 230 V AC / 400 V AC 50 Hz viz specifikační tabulka 3 - bodové; s regulátorem ZP2.RE5 spojité až N 10 až 100 mm IP 55 IP 67 daná použitou armaturou o -40 až 70 C % s kondenzací 33 až 45 kg Modact MTP EYB Poznámka: Specifikace a technické parametry jsou pouze informativní. Podrobné a aktuální informace o pohonu naleznete na

32 Specifikace pohonů Modact MTN, MTP a Modact MTN, MTP Control Základní výbava: 2 momentové vypínače MO, MZ 2 polohové vypínače PO, PZ 2 signalizační vypínače SO, SZ Základní technické parametry: Typ MTN 15 MTP 15 MTN 25 MTP 25 Rozsah nastavení vyp. síly kn 11, Záběrná síla kn 17 32,5 Rychlost přestavení -1 mm.min Zdvih mm vysílač polohy - odporový 2x100 Ω nebo proudový 1 topný článek 1 třífázový asynchronní elektromotor Elektromotor Výkon W Otáčky In (400V) Iz 1/min A In Hmotnost Typové číslo Hliník [kg] Základní 2) Doplňkové XX0XXM XX1XXM XX3XXM XX2XXM XXAXXM XX4XXM XX5XXM 33 XX6XXM XX7XXM XX8XXM Provedení, elektrické připojení Se svorkovnicí S konektorem HARTING Provedení Modact MTN; Modact MTN Control... krytí IP55 Provedení Modact MTP; Modact MTP Control... krytí IP67 Vysílače polohy Doplňková elektrická výzbroj Provedení Control (se zabudovanou stykačovou kombinací) 1) bez BMO s BMO proudový 4-20 ma proudový 4-20 ma s BMO odporový 2x 100 Ω odporový 2x 100 Ω s BMO bez vysílače, s BMO bez vysílače, bez BMO bez brzdy BAM a regulátoru polohy s brzdou BAM, bez regulátoru polohy s brzdou BAM a s regulátorem polohy bez brzdy BAM a regulátoru polohy s brzdou BAM, bez regulátoru polohy s brzdou BAM a s regulátorem polohy Odporový vysílač 2x 100 ohmů XXX4XM XXX5XM XXX7XM XXX8XM Proudový vysílač CPT bez zdroje XXX0XM XXX1XM XXX2XM XXX3XM XXXPXM XXXZXM Proudový vysílač CPT bez zdroje XXXAXM XXXBXM XXXCX5M 3) XXXDXM XXXEXM XXXFX5M 3) Poznámky: 1) Požaduje-li se provedení s blikačem, uvede se tento požadavek slovně: Provedení s blikačem 2) Žádá-li zákazník provedení bez blokace síly, je uvedeno na posledním místě typového čísla písmeno M (např NM) 3) Pro servopohony MODACT MTN Control s regulátorem ZP2.RE5 se na 11. místě se uvede číslice 5 6XXXXM 7XXXXM XXXXNM XXXXPM Proudový vysílač DCPT se zdrojem XXXRXM XXXSXM Proudový vysílač DCPT se zdrojem XXXKXM XXXLXM XXXMXM XXXNXM Připojovací rozměry - rozpis doplňkového typového čísla O C B I,II,III b Poloha zavřeno Zakončení 2 Rozteč sloupků Poloha "zavřeno" Závit ve spojce B b g I II III M 20x1,5 M 16x1,5 M 10x1 Provedení Bb2I Bb2II Bb2III Bg2I Typové číslo základní doplňkové XLXXXM XMXXXM XPXXXM XRXXXM Přiřazení k ventilům CV 3xx NPS 3" - 6" CV 3xx NPS ½ - 2" CV 3xx NPS 8" - 16" -32-

33 Rozměry pohonu Modact MTN, MTP - se svorkovnicí Závity - s konektorem nebo vývodky 215 Rozměry pohonu Modact MTN, MTP a Modact MTN, MTP Control 215 M25x1,5 ø kabelu M20x1,5 ø kabelu x kabelová vývodka M25x1,5 ø kabelu 9 16 mm max. 562 max Vnější ochranná svorka Místní ovládání x kabelová vývodka M25x1,5 ø kabelu 9 16 mm max. 595 max Vnější ochranná svorka Místní ovládání Provedení 2 A 160 B 150 a 30 b 74 g 130 c (a) 308 d (b) 352 h (g) 408 e (a) 605 f (b) 649 ch (g) (153) 100 Provedení 2 A 160 B 150 a 30 b 74 g 130 c (a) 308 d (b) 352 h (g) 408 e (a) 633 f (b) 677 ch (g) se svorkovnicí Závity nebo vývodky a, b, g M 20 ø26 A B Provedení 2 c (a), d (b), h (g) e (a), f (b), ch (g) Rozměry pohonu Modact MTN, MTP Control a, b, g 100 (153) 25 M 20 ø26 A B Provedení 2 c (a), d (b), h (g) e (a), f (b), ch (g) 1 x kabelová vývodka M25x1,5 ø kabelu 9-16 mm max. 595 max Vnější ochranná svorka Místní ovládání Provedení 2 A 160 B 150 a 30 b 74 g 130 c (a) 308 d (b) 352 h (g) 408 e (a) 633 f (b) 677 ch (g) (153) a,b,g 25 M20 ø26 A B Provedení 2 e (a), f (b), ch (g) c (a), d (b), h (g) Detail spojky - POUZE PO DOHODĚ S VÝROBCEM -33-

34 EYA Elektrické pohony Modact MTNED a Modact MTPED, typ ZPA Pečky Technické parametry Typ Označení v typovém čísle ventilu Provedení Napájecí napětí Frekvence Výkon Řízení Jmenovitá síla Zdvih Krytí Maximální teplota média Přípustná teplota okolí Přípustná vlhkost okolí Hmotnost Modact MTNED Modact MTPED EYA Pohon vybavený elektronickým systémem DMS2 nebo DMS2 ED 3 x 230 / 400 V AC 50 Hz viz specifikační tabulka 3 - bodové nebo spojité až N 10 až 100 mm IP 55 IP 67 daná použitou armaturou o -40 až 70 C % s kondenzací 33 až 45 kg Poznámka: Specifikace a technické parametry jsou pouze informativní. Podrobné a aktuální informace o pohonu naleznete na Elektrické vybavení Systém DMS2 ED Jednodušší systém, nahrazující elektromechanické součásti starších typů pohonů. Umožňuje 2-polohové ovládání, ve spojení s regulátorem a vysílačem umožňuje 3-bodové nebo spojité řízení signálem 4-20 ma. Základní výbava Řídící jednotka Momentová jednotka Zdrojová jednotka Volitelná výbava Zpětnovazební signál Analogový regulátor Ukazatel polohy Stykače nebo blok bezkontaktního ovládání Elektronická brzda Obsahuje snímač polohy výstupního hřídele 4 tlačítka a 3 LED pro nastavení a kontrolu servopohonu Na svorkovnici jsou vyvedeny kontakty sedmi relé ( MO, MZ, PO, PZ, SO, SZ, Ready), stav každého signalizuje signálka LED. Jednotka umožňuje připojení topného odporu a jeho řízení termostatem. 4 tlačítka a 3 LED pro nastavení a kontrolu servopohonu 4-20 ma LED displej -34-

35 Systém DMS2 Umožňuje 2-polohové nebo 3-polohové ovládání, řízení signálem 4-20 ma. Popřípadě jej lze připojit k průmyslové sběrnici Profibus. Základní výbava Řídící jednotka Obsahuje snímač polohy výstupního hřídele 2 signálky LED Momentová jednotka Obsah zdrojové jednotky - 2 relé pro ovládání servopohonu - Relé Ready s přepínacím kontaktem vyvedeným na svorkovnici - Signalizační relé 1-4 s vyvedeným jedním pólem spínacího kontaktu na svorkovnici. Druhé póly spínacích kontaktů relé 1-4 jsou propojené a vyvedené na svorku COM. K jednotce se připojuje topný odpor spínaný termostatem Jednotka ovládá silové spínače elektromotoru (stykače nebo bezkontaktní spínání) K jednotce lze připojit elektronickou brzdu Jednotka displeje Dvouřádkový displej, 2x12 znaků Jednotka tlačítek Tlačítka "otvírat", "zavírat", "stop", otočný přepínač "místní, dálkové, stop" Doporučená výbava Elektronická brzda Po vypnutí elektromotoru zkracuje doběh a zpřesňuje regulaci Volitelná výbava (v servomotoru musí být jedna z těchto jednotek) Jednotka 2-polohového Umožňuje ovládání servomotoru najetím do poloh "otevřeno" a "zavřeno" a 3-polohového řízení nebo analogovým signálem 0(4)-20 ma Jednotka připojení Profibus Ovládání servomotoru průmyslovou sběrnicí Profibus Poznámka: Elektronické řízení DMS2 při své činnosti kontroluje sled a výpadek fází napájecího napětí. Specifikace pohonů Modact MTNED a MTPED Základní technické parametry Rozsah Rychlost Typ nastavení Záběrná přestavení vyp. síly kn síla kn -1 mm.min MTNED 15 11,5-15 MTPED 15 MTNED 25 MTPED , Provedení Modact MTNED... krytí IP55 Provedení Modact MTPED... krytí IP67 Provedení, elektrické připojení, elektrická výbava Elektronika DMS2 ED Elektronika DMS2, Profibus Elektronika DMS2, 2-polohové nebo 3-polohové řízení *) Elektromotor Hmotnost Typové číslo Zdvih Výkon mm W Otáčky In (400V) Iz Hliník Základní Doplňkové 1/min A In [kg] XX0XXED XX1XXED XX3XXED XX2XXED XXAXXED XX4XXED XX5XXED XX6XXED XX7XXED XX8XXED Svorkovnice EXXXXED PXX0XED RXX0XED Konektor FXXXXED TXX0XED VXX0XED Svorkovnice, brzda HXXXXED UXX0XED WXX0XED XXXXNED XXXXPED Konektor, brzda KXXXXED YXX0XED 1XX0XED *) Jestli servomotor bude určen pro dvoupolohovou nebo třípolohovou regulaci se nastaví ve výrobním závodě. Pokud v objednávce nebude určeno jinak, bude servomotor nastaven pro třípolohovou regulaci (ovládání signálem 4-20 ma). Vybavení elektroniky DMS2 ED Vybavení DMS2 ED Znak na 9. místě (52442 xxxxxed) A B C D E F H J K L M N P R Místní ovládání x x x x x x x x x x x x Displej x x x x x x x x x x x x Stykače x x x x x x x x x x x x Vysílač x x x x x x x x x x x x x x x x Analogový modul Regulátor x x x x x x x x Poznámka: V případě použití elektroniky DMS2 je znak na 9. místě 0-35-

36 Připojovací rozměry - rozpis doplňkového typového čísla Rozteč sloupků Poloha "zavřeno" Závit ve spojce B b g I II III M 20x1,5 M 16x1,5 M 10x1 Provedení Bb2I Bb2II Bb2III Bg2I Typové číslo základní Přiřazení k ventilům doplňkové XLXXXED XMXXXED CV 3xx NPS 3" - 6" XPXXXED CV 3xx NPS ½ - 2" XRXXXED CV 3xx NPS 8" - 16" Rozměry pohonu Modact MTNED/MTPED - s konektorem - se svorkovnicí Provedení 2 A 160 B 150 a 30 b 74 g 130 c (a) 308 d (b) 352 h (g) 408 e (a) 605 f (b) 649 ch (g) 705 Provedení 2 A 160 B 150 a 30 b 74 g 130 c (a) 308 d (b) 352 h (g) 408 e (a) 633 f (b) 607 ch (g) 763 Detail spojky - POUZE PO DOHODĚ S VÝROBCEM -36-

37 EAA, EAB, EAC, EAD EAE, EAF, EAG, EAH Elektrické pohony SA 07.2, SA Ex 07.2, SAR 07.2, SAR Ex 07.2 SA 07.6, SA Ex 07.6, SAR 07.6, SAR Ex 07.6 Auma Technické parametry Typ Označení v typovém čísle ventilu Napájecí napětí Frekvence Výkon Řízení Jmenovitá síla Zdvih Krytí Maximální teplota média Přípustná teplota okolí Přípustná vlhkost okolí Hmotnost jednofázových Hmotnost třífázových Specifikace pohonů Auma Typ Funkce Provedení Výkonová řada pohonu Výstupní otáčky [ t/min] regulační ON - OFF normální nevýbušné Tvar připojení A (závit TR 16x4 LH, příruba F07)... pro CV 3xx NPS ½ - 2" -37- SA X XXX 07.X SA R 4 0,02 0,02 0,02 0,02 5,6 0,02 0,02 0,02 0,02 8 0,04 0,04 0,04 0, ,04 0,04 0,04 0,04 16 Nm Nm 0,06 0,06 0,06 0, ,06 0,06 0,06 0, ,10 0,10 0,10 0, ,10 0,10 0,10 0,10 Tvar připojení A (závit TR 20x4 LH, příruba F10)... pro CV 3xx NPS 3" - 16" o Výstupní otáčky [ o t/min] 4 5, Vypínací moment Vypínací moment SA 07.2 SAR 07.2 SAEx 07.2 SAREx 07.2 SA 07.6 SAR 07.6 SAEx 07.6 SAREx Nm SA 07.2 SA Ex 07.2 SAR 07.2 SAR Ex 07.2 SA 07.6 SA Ex 07.6 SAR 07.6 SAR Ex 07.6 EAA EAB EAC EAD EAE EAF EAG EAH 1 ~ 230 V AC; 3 ~ 380 nebo 400 V AC 50 Hz viz specifikační tabulka 3 - bodové nebo signálem 4-20 ma 10 Nm~ 5 kn; 15 Nm~ 7,5 kn; 20 Nm~ 10 kn 30 Nm~ 15 kn; 40 Nm~ 20 kn daný zdvihem ventilu 16, 20, 40 mm daný zdvihem ventilu 40, 80, 100 mm IP 68 daná použitou armaturou -40 až 80 C -20 až 60 C -40 až 60 C -20 až 60 C -40 až 80 C -20 až 60 C -40 až 60 C -20 až 60 C 100 % kg 25-62kg kg 21-33kg Poznámka: Specifikace a technické parametry jsou pouze informativní. Podrobné a aktuální informace o pohonu naleznete na Nm Výkon motoru [ kw ] Výkon motoru [ kw ] SA 07.2 S2-15min SA 07.6 S2-15min SA Ex 07.2 S2-15min SA Ex 07.6 S2-15min SAR 07.2 S4-25% SAR 07.6 S4-25% Ex SAR Ex 07.2 S4-25% SAR Ex 07.6 S4-25% 0,03 0,03 0,03 0,03 0,03 0,03 0,03 0,03 0,06 0,06 0,06 0,06 0,06 0,06 0,06 0,06 0,12 0,12 0,12 0,12 0,12 0,12 0,12 0,12 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20

38 Příslušenství 2 mikrospínače TANDEM Převodovka pro signalizaci polohy Mechanický ukazatel polohy Potenciometr 1 x 200 Ω Elektronický vysílač RWG (včetně potenciometru), 4-20 ma, 2-vodič Elektronický vysílač RWG (včetně potenciometru), 4-20 ma, 3/4-vodič Indukční vysílač polohy IWG, 4-20 ma MATIC - pro spojitou regulaci (specifikace výbavy dle katalogu výrobce: IP 67; -25 až +70 C;...), hmotnost + 7 kg AUMATIC - pro spojitou regulaci (specifikace výbavy dle katalogu výrobce: IP 68; -25 až +70 C;...), hmotnost + 7 kg Další příslušenství dle katalogu výrobce pohonů. Rozměry pohonů Auma řady 07.2 a 07.6 Normální provedení Provedení Ex norm Provedení MATIC Provedení Ex MATIC -38-

39 Provedení AUMATIC Provedení Ex AUMATIC Připojovací třmen (2 nebo 4 sloupky) Tvar připojení A, F07 Ø Ø 26 B 4xM8 3 3 Ø 55 Ø 70 Ø 90 A H 150 Přiřazení k ventilům CV 3xx NPS ½" - 6" CV 3xx NPS 8" - 16" Počet sloupků 2 4 A B Hmotnost ~ 8 kg ~ 15 kg -39-

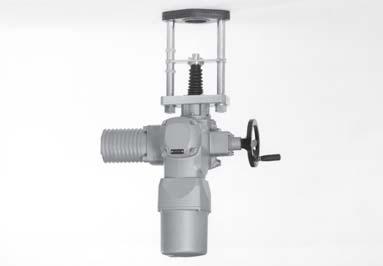

40 EAI, EAJ EAK, EAL Elektrické pohony SA 10.2, SA Ex 10.2 SAR 10.2, SAR Ex 10.2 Auma Technické parametry Typ Označení v typovém čísle ventilu Napájecí napětí Frekvence Výkon Řízení Jmenovitá síla Zdvih Krytí Maximální teplota média Přípustná teplota okolí Přípustná vlhkost okolí Hmotnost jednofázových Hmotnost třífázových Specifikace pohonů Auma Typ Funkce Provedení Výkonová řada pohonu SA 10.2 SA Ex 10.2 SAR 10.2 SAR Ex 10.2 EAI EAL EAJ EAK 1 ~ 230 V AC; 3 ~ 380 nebo 400 V AC 50 Hz viz specifikační tabulka 3 - bodové nebo signálem 4-20 ma 80 Nm ~ 21,6 kn; 100 Nm ~ 27 kn; 120 Nm ~ 32 kn daný zdvihem ventilu 80, 100 mm IP 68 o -40 až 80 C regulační ON - OFF normální nevýbušné daná použitou armaturou -20 až 60 o o C -40 až 60 C 100 % 22 až 47 kg 28 až 68 kg Poznámka: Specifikace a technické parametry jsou pouze informativní. Podrobné a aktuální informace o pohonu naleznete na až 60 o C SA X XX 10.2 SA R Ex 10.2 Tvar připojení A (závit TR 36x6 LH, příruba F10)... pro CV 3xx NPS 8" - 16" Výstupní otáčky [ o t/min] 4 5, Vypínací moment SA 10.2 SAR 10.2 SAEx 10.2 SAR Ex Nm Nm Výkon motoru [ kw ] SA 10.2 S2-15min 0,06 0,06 0,12 0,12 0,25 0,25 0,40 0,40 SA Ex 10.2 S2-15min 0,09 0,09 0,18 0,18 0,37 0,37 0,75 0,75 SAR 10.2 S4-25% 0,09 0,09 0,18 0,18 0,37 0,37 0,75 0,75 SAR Ex 10.2 S4-25% 0,09 0,09 0,18 0,18 0,37 0,37 0,75 0,75-40-

41 Příslušenství 2 mikrospínače TANDEM Převodovka pro signalizaci polohy Mechanický ukazatel polohy Potenciometr 1 x 200 Ω Elektronický vysílač RWG (včetně potenciometru), 4-20 ma, 2-vodič Elektronický vysílač RWG (včetně potenciometru), 4-20 ma, 3/4-vodič Indukční vysílač polohy IWG, 4-20 ma MATIC - pro spojitou regulaci (specifikace výbavy dle katalogu výrobce: IP 67; -25 až +70 C;...), hmotnost +7kg AUMATIC - pro spojitou regulaci (specifikace výbavy dle katalogu výrobce: IP 68; -25 až +70 C;...), hmotnost + 7 kg Další příslušenství dle katalogu výrobce pohonů. Rozměry pohonů Auma řady 10.2 Normální provedení Provedení Ex norm Provedení MATIC Provedení Ex MATIC -41-

42 Provedení AUMATIC Provedení Ex AUMATIC Tvar připojení A, F10 Ovládání NPS 8" - 16" Připojení A, F10, Tr36x6-LH Ø Ø xM10 3 Ø 70 Ø 102 Ø

43 Technické parametry Typ Označení v typovém čísle ventilu Napájecí napětí AC Frekvence Výkon Řízení Jmenovitá síla Zdvih Krytí Maximální teplota média Přípustná teplota okolí Přípustná vlhkost okolí Hmotnost Výstupní otáčky Výstupní otáčky 2,5 5 7, Příslušenství Vypínací moment Vypínací moment AB5 rab5 exab5 exrab Nm AB3 AB5 EZA EZE 400 / 230 V; 230 V Výkon motoru [ kw ] -43- EZA, EZB EZC, EZD EZE, EZF EZG, EZH Elektrické pohony...ab3,...ab5 Schiebel exab3 exab5 rab3 rab5 exrab3 exrab5 EZB EZF EZC EZG EZD EZH 400 / 230 V 400 / 230 V; 230 V 400 / 230 V 50 Hz viz specifikační tabulka 3 - bodové nebo signálem 4-20 ma ~ ~ ~ ~ ~ 10 Nm 5 kn; 15 Nm 7,5 kn; 20 Nm 10 kn; 30 Nm 15 kn; 40 Nm 20 kn daný zdvihem ventilu 16, 20, 40, 80, 100 mm IP 66 IP 65 IP 66 IP 65 daná použitou armaturou o o o o -25 až 80 C -20 až 40 C -25 až 60 C -20 až 40 C 90 % (tropické provedení 100 % s kondenzací) kg Specifikace pohonů Poznámka: Specifikace a technické parametry jsou pouze informativní. Podrobné a aktuální informace o pohonu naleznete na XX X AB3 A X + XXX Provedení nevýbušné ex normální Funkce regulační r ON - OFF Výkonová řada pohonu AB3 AB5 Tvar připojení (závit TR 16x4 LH, příruba F07... NPS ½ - 2" ; závit TR 20x4 LH, příruba F10... NPS 3" - 16" ) A AB3 rab3 AB3 rab3 exab3 exrab3 exab3 exrab3 400/230V 230V 400/230V 230V 400/230V400/230V 2,5 0,09 0,09 0,09 0,09 0,09 0,09 2,5 5 vypínací 0,03 0,12 0,03 0,12 0,12 0, ,5 Nm 0,09 0,09 0,09 0,09 0,09 0,09 7, ,09 0,09 0,09 0,09 0,09 0, Nm 0,18 0,09 0,09 0,18 0,09 0, zatěžovací 0,18 0,18 0,09 0,37 0,09 0, Nm 0,18 0,25 0,18 0,25 0,37 0, vypínací 7-60 Nm zatěžovací 7-30 Nm Výkon motoru [ kw ] 0,18 0,25 0,18 0,55 0,37 0,18 AB5 rab5 exab5 exrab5 400/230V 230V 400/230V 230V 400/230V400/230V 0,09 0,09 0,09 0,09 0,09 0,09 0,06 0,12 0,06 0,12 0,12 0,12 0,09 0,09 0,09 0,18 0,09 0,09 0,09 0,18 0,09 0,37 0,09 0,09 0,18 0,18 0,18 0,37 0,18 0,18 0,18 0,55 0,18 0,75 0,18 0,18 0,37 0,55 0,37 1,10 0,37 0,37 0,37 1,10 0,37 0,37 0,37 0,55 Potenciometr 1x1000 Ω Dvojitý potenciometr 2x1000 Ω Elektronický vysílač 4-20 ma, 2-vodič Elektronický vysílač 4-20 ma, 2-vodič, optoelektrický Řídící jednotka SMARTCON Přídavné momentové spínače Přídavné signalizační spínače 2,5 5 7, F FF ESG-Z ESM21 CSC 2DER 2DEL 2WER 2WEL

44 Rozměry pohonů...ab3,...ab5 Tvar připojení A, příruba F07 S regulátorem polohy ACTUMATIC R Tvar připojení A, příruba F10 Připojovací třmen (2 nebo 4 sloupky) S řídící jednotkou SMARTCON H A B 150 Přiřazení k ventilům CV 3xx NPS ½ - 6" CV 3xx NPS 8" - 16" Počet sloupků 2 4 A B Hmotnost ~ 8 kg ~ 15 kg -44-

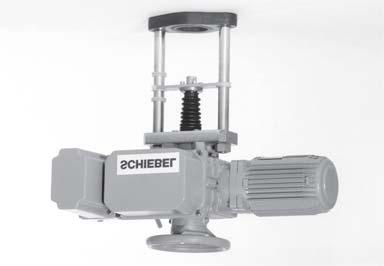

45 EZK EZL Elektrické pohony...ab8 Schiebel Technické parametry Typ Označení v typovém čísle ventilu Napájecí napětí AC Frekvence Výkon Řízení Jmenovitá síla Zdvih Krytí Maximální teplota média Přípustná teplota okolí Přípustná vlhkost okolí Hmotnost Specifikace pohonů rab8 EZK exrab8 EZL 400 / 230 V; 230 V 400 / 230 V 50 Hz viz specifikační tabulka 3 - bodové nebo signálem 4-20 ma (Tr 36x6 LH) 80 Nm ~ 21,6 kn; 100 Nm ~ 27 kn; 120 Nm ~ 32 kn 80 mm IP 66 IP 65 daná použitou armaturou -25 až 60 o C -20 až 40 o C 90 % (tropické provedení 100 % s kondenzací) kg Poznámka: Specifikace a technické parametry jsou pouze informativní. Podrobné a aktuální informace o pohonu naleznete na Provedení Funkce Výkonová řada pohonu Výstupní otáčky Vypínací moment nevýbušné normální regulační Tvar připojení (závit TR 36x6 LH, příruba F10... pro CV 3xx NPS 8" - 16" rab8 rab8 400/230V 230V 2,5 0,06 0,12 5 vypínací 0,12 0, ,5 Nm 0,18 0, ,18 0, ,37 0,75 20 zatěžovací 0,37 1, Nm 0,75 1, ,75 1,10 Potenciometr 1x1000 Ω Příslušenství Výkon motoru [ kw ] exrab8 400/230V 0,12 0,12 0,18 0,18 0,37 0,37 0,75 0,75 Dvojitý potenciometr 2x1000 Ω Elektronický vysílač 4-20 ma, 2-vodič Elektronický vysílač 4-20 ma, 2-vodič, optoelektrický Řídící jednotka SMARTCON Přídavné momentové spínače Přídavné signalizační spínače XX ex X AB8 A X + XXX r AB8 A 2,5 5 7, F FF ESG-Z ESM21 CSC 2DER 2DEL 2WER 2WEL -45-

46 Rozměry pohonů...ab8 S regulátorem polohy ACTUMATIC R Ovládání NPS 8" - 16" Připojení A, F10, Tr36x6-LH S řídící jednotkou SMARTCON -46-

47 EPD Elektrické pohony Modact MTR Regada Technické parametry Typ Označení v typovém čísle ventilu Napájecí napětí Frekvence Výkon Řízení Jmenovitá síla Zdvih Krytí Maximální teplota média Přípustná teplota okolí Přípustná vlhkost okolí Hmotnost Poznámka: Specifikace a technické parametry jsou pouze informativní. Podrobné a aktuální informace o pohonu naleznete na Rozměry pohonu Modact MTR Modact MTR EPD 230 V AC 50 Hz 16 nebo 25 W 3 - bodové (ve spojení s regulátorem NOTREP spojité) 6.3, 10, 16, 25 kn 12,5 až 100 mm IP 55 / IP 67 daná použitou armaturou o -25 až 55 C 90 % 27 až 31 kg * sloupky s lichoběžníkovým závitem sloupky s kuličkovým šroubem verze H L verze H L P-1045 b/b P-1045 b/e P-1045 b / C P-1045 b / H Přiřazení k ventilům CV 3xx NPS ½ - 6" CV 3xx NPS 8" - 16" -47- *pouze pro provedení s konektorem

48 Specifikace pohonu Modact MTR Elektrický servomotor přímočarý MTR X - X X X X X / X X Standard -25 C až +55 C Krytí IP 55 0 Krytí IP 67 1 Tropické -25 C až +55 C Krytí IP 67 6 Elektrické připojení Napájecí napětí Na svorkovnici V AC Na konektor 8 Provedení šroubu Vypínací Jmenovitá ovl. Pracovn í ovl. Elektromotor 32 síla 33) rychlost rychlost Výkon Otáčky Proud 6 300/ kn 32 mm/min mm/min. A 16 W A / kn 50 mm/min mm/min. B / kn 32 mm/min mm/min. C 25 W A 6 300/ kn 50 mm/min mm/min. D /32-G kn 32 mm/min mm/min. E 16 W A / 50-G kn 50 mm/min mm/min. F / 32-G kn 32 mm/min mm/min. G /50-G kn 50 mm/min mm/min. H 25 W A /63-G kn 63 mm/min mm/min. J 6 300/100-G kn 100 mm/min mm/min. K Provedení ovládací desky Pracovní zdvih 16 mm B Elektromechanická - bez 25 mm (pro zdvih 20 mm) C místního ovládání 40 mm E 80 mm 100 mm G H Vysílač polohy Bez vysílače Připojení Výstup trapézové kuličkové Odporový Elektronický proudový Jednoduchý Dvojitý Bez zdroje Se zdrojem A 1x100 Ω B 1x2000 Ω F 2x100 Ω C 2-vodič 2x2000 Ω 4-20 ma P S 0-20 ma T 3-vodič V 4-20 ma 2-vodič Q 3-vodič 0-20 ma U 4-20 ma W 2-vodič I 4-20 ma J Kapacitní CPT Bez zdroje Se zdrojem Mechanické Připojovací Rozměrový Rozteč sloupků Závit připojení v ýška / zdvih 62) táhla náčrt Sloupky 74/100 B 150/ M20x1,5, M16x1.5, P-1045 b/b; P-1045 b/e 130/100 M10x1 P-1045 b / C; P-1045 b / H C Rozšířené vybavení Bez doplňkového výbavení; nastavená maximální vypínací síla z rozsahu 0 1 A 2 přídavné polohové spínače S5, S6 0 2 Pozn ámky: 32) Vypínací sílu z daného rozsahu uveďte v objednávce. Pokud nebude uvedena, nastavuje se na maximální hodnotu příslušného rozsahu. U zákazníka nelze přenastavit. 33) Maxim ální zátěžovací síla je rovná: n ásobku max. vypínací síly pro režim provozu S2-10 min., resp. S4-25%, 6-90 cyklů / hod násobku max. vyp ínac í síly pro režim provozu S4-25%, cyklů / hod 62) Závit ve spojce specifikujte v objednávce. -48-

49 EPK Elektrické pohony ST 0, STR 0 Regada Technické parametry Typ Označení v typovém čísle ventilu Napájecí napětí Frekvence Výkon Řízení Jmenovitá síla Zdvih Krytí Maximální teplota média Přípustná teplota okolí Přípustná vlhkost okolí Hmotnost Poznámka: Specifikace a technické parametry jsou pouze informativní. Podrobné a aktuální informace o pohonu naleznete na Rozměry pohonů ST 0, STR 0 EPK 230 V AC, 24 V AC 50 Hz 1 W 3 - bodové (0-10 V, (0)4-20 ma) 2,9 kn a 4,5 kn 16, 20 mm IP 54/ IP 67 daná použitou armaturou o -25 až 55 C 5-100% s kondenzací 2,5 až 4,5 kg Rozměry spojky 1) Platí pro provedení s elektronickým vysílačem -49-

50 Specifikace pohonu ST 0, STR 0 Elektrický servomotor ST 0, STR X - X X X X X / X X Klimatická IP 54 0 odolnost Standard -25 C až +55 C IP 67 Bez regulátoru (ST 0) 1 Tropické -25 C až +55 C IP 67 6 Standard -25 C až +55 C IP 54 A S regulátorem (STR 0) odporová zp. vazba 16) Tropické -25 C až +55 C IP 67 G 230 V AC 0 Elektrické připojení Na svorkovnici Napájecí napětí 24 V AC mm/min 1 W 0 Vypínací mm/min 2,75 W A Ovládací rychlost Výkon el. motoru jmenovitá síla [ N ] ) 10 mm/min 2,75 W N ) 16 mm/min 2,75 W P 16 mm D Vypínání Jednomomentové Pracovní zdvih 20 mm E Dálkový vysílač polohy Bez vysílače Odporový Elektronický - proudový (bez zdroje) Zapojení jednoduchý 2-vodič 2-vodič 6) 3-vodič 6) Mechanické připojení - příruba, připojovací výška 110 mm, závit táhla M10x1 Příslušenství 2 přídavné polohové spínače 76) Výstup 1 x 100 Ω 1 x 2000 Ω 4-20 ma 0-20 ma 4-20 ma 6) Platí pouze pro provedení bez regulátoru. 16) Zpětná vazba do regulátoru je realizována odporovým vysílačem (bez udání kódu při výběru vysílače). 37) Platí pro rozsah teplot -15 až +55 C a napětí Un -5% až Un +10%. 76) V provedení regulátorem a vyvedeným vysílačem není možné specifikovat 2 přídavné polohové spínače (S5, S6). A B F S Q T U V W L

51 EPK Elektrické pohony STR 0PA Regada Technické parametry Typ Označení v typovém čísle ventilu Napájecí napětí Frekvence Výkon Řízení Jmenovitá síla Zdvih Krytí Maximální teplota média Přípustná teplota okolí Přípustná vlhkost okolí Hmotnost Poznámka: Specifikace a technické parametry jsou pouze informativní. Podrobné a aktuální informace o pohonu naleznete na Rozměry pohonů STR 0PA EPK 230 V AC, 24 V AC 50 Hz 1 W 3 - bodové (0-10 V, (0)4-20 ma) 2,4 kn a 4,5 kn 10 až 28 mm IP 67 daná použitou armaturou o -25 až 55 C 5-100% s kondenzací 2,5 až 4,5 kg Rozměry spojky -51-

52 Specifikace pohonu STR 0PA Elektrický servomotor STR 0PA 430. X - X X X X X / X X Klimatická odolnost Standard Tropické -25 C až +55 C -25 C až +55 C IP 67 IP Elektrické připojení Na svorkovnici Napájecí napětí 230 V AC 0 24 V AC mm/min A Vypínací jmenovitá síla [ N ] 4000 Ovládací rychlost 10 mm/min N mm/min P Pracovní zdvih mm J DMS3 0/4-20 ma G Modulační ON - OFF 24 V DC 4-20 ma 0/2-10 V a impulzní pasivní H Mechanické připojení - příruba, připojovací výška 110 mm, závit táhla M10x1 L Příslušenství Bez příslušenství Nastavení pracovního zdvihu na požadovanou hodnotu 0 1 Ovládací deska Ovládání Výstup -52-

53 EPL Elektrické pohony ST 0.1, STR 0.1 Regada Technické parametry Typ ST 0.1, STR 0.1 Označení v typovém čísle ventilu EPL Napájecí napětí 230 V AC, 3x400 V AC, 3x380 V AC, 24 V AC, 24 V DC Frekvence 50 Hz Výkon 15W, 20W Řízení 3 - bodové (0-10 V, 4-20 ma) Jmenovitá síla 4,6 a 7,2 kn Zdvih 16, 20, 40 mm Krytí IP 65 / IP 67 Maximální teplota média daná použitou armaturou o Přípustná teplota okolí -25 až 55 C Přípustná vlhkost okolí 5-100% s kondenzací Hmotnost 5,4 až 8 kg Poznámka: Specifikace a technické parametry jsou pouze informativní. Podrobné a aktuální informace o pohonu naleznete na Rozměry pohonů -53-

54 Specifikace pohonu ST 0.1, STR 0.1 Elektrický servomotor ST 0.1, STR X - X X X X X / X X Standard -25 C až +55 C IP 65 0 IP 67 Bez regulátoru (ST 0.1) 1 Tropické -25 C až +55 C IP 67 6 IP 65 Odporová zp. vazba A Standard -25 C až +55 C IP 65 Proudová zp. vazba C S regulátorem (STR 0.1) IP 67 Odporová zp. vazba G Tropické -25 C až +55 C IP 67 Proudová zp. vazba J 24 V DC A 230 V AC 0 Na svorkovnici 24 V AC 3 3x400 V AC 6) 9 Elektrické připojení Napájecí 3x380 V AC 6) M napětí 24 V DC C 230 V AC 5 Na konektor 24 V AC 8 3x400 V AC 6) 7 3x380 V AC 6) R 10 mm/min 16 mm/min G H mm/min 32 mm/min I J 40 mm/min K 10 mm/min T 16 mm/min U mm/min V 32 mm/min W 40 mm/min Y Vypínání Dvojmomentové 16 mm D Pracovní 20 mm E zdvih 40 mm H Bez vysílače A Odporový Jednoduchý 1 x 100 Ω 1 x 2000 Ω Dvojitý 6) 2 x 100 Ω 2 x 2000 Ω Klimatická odolnost Jmenovitá síla [ N ] Dálkový vysílač polohy Elektronický - proudový bez zdroje se zdrojem Ovládací rychlost Zapojení 2-vodič 2-vodič 6) 3-vodič 6) Výstup 4-20 ma 0-20 ma 4-20 ma Výkon elektromotoru bez zdroje 2-vodič 6) Kapacitní 4-20 ma se zdrojem 2-vodič Mechanické připojení - příruba, připojovací výška 110 mm, závit táhla M10x1 nebo M16x1,5 A 2 přídavné polohové spínače 8) B Bez topného odporu Příslušenství C Topný odpor bez tepelného spínače D Ruční ovládání bez trvalé pohotovosti Dovolené kombinace příslušenství a kódy A+B=02, A+C=04, A+D=06, B+D=07, A+B+D=08, C+D=09, A+C+D=10 6) Platí pouze pro provedení bez regulátoru. 8) Pro provedení s přídavnými polohovými spínači není možné vybrat dvojitý vysílač.. 15 W (230; 3x400; 3x380 V AC) 20 W (24V AC/DC) B F K P S Q T U V W I J C

55 EPL Elektrické pohony STR 0.1PA Regada Technické parametry Typ Označení v typovém čísle ventilu Napájecí napětí Frekvence Výkon Řízení Jmenovitá síla Zdvih Krytí Maximální teplota média Přípustná teplota okolí Přípustná vlhkost okolí Hmotnost Poznámka: Specifikace a technické parametry jsou pouze informativní. Podrobné a aktuální informace o pohonu naleznete na Rozměry pohonů STR 0.1PA EPL 230 V AC, 24 V AC 50 Hz 15W 3 - bodové (0-10 V, 4-20 ma) 4,6 a 7,2 kn 16, 20, 40 mm IP 67 daná použitou armaturou o -25 až 55 C 5-100% s kondenzací 5,4 až 8 kg -55-

56 Specifikace pohonu STR 0.1PA Elektrický servomotor STR 0.1PA 438. X - X X X X X / X X Klimatická odolnost Standard -25 C až +55 C IP 67 1 Tropické -25 C až +55 C IP 67 6 Elektrické připojení Na svorkovnici Napájecí 230 V AC 0 napětí 24 V AC 3 3x400 V AC 2 3x380 V AC N 10 mm/min 16 mm/min G H mm/min 32 mm/min I J 40 mm/min K 10 mm/min T 16 mm/min U mm/min V 32 mm/min W 40 mm/min Y Pracovní zdvih mm I DMS3 0/4-20 ma G Modulační ON - OFF 24 V DC 4-20 ma 0/2-10 V a impulzní pasivní H Mechanické připojení - příruba, připojovací výška 110 mm, závit táhla M10x1 nebo M16x1,5 C Bez doplňkové výbavy Příslušenství A Nastavení pracovního zdvihu na požadovanou hodnotu 0 1 B LED display (ukazatel polohy) 0 4 D Modul přídavných relé (modul DMS3 RE3) 0 5 F Místní ovládání pro servopohony se systémem DMS3 a LCD 0 7 Jmenovitá síla [ N ] Ovládací deska Ovládání Ovládací rychlost Dovolené kombinace příslušenství a kódy A+B=20, A+D=22, A+F=25, A+B+D=52, B+D=29, D+F=40 Výstup -56-

57 EPI Elektrické pohony ST 1, STR 1 Regada Technické parametry Typ ST 1, STR 1 Označení v typovém čísle ventilu EPI Napájecí napětí 230 V AC, 3x400 V AC, 3x380 V AC, 24 V AC, 24 V DC Frekvence 50 Hz Výkon 15W, 20W Řízení 3 - bodové (0-10 V, 4-20 ma) Jmenovitá síla 7,5 a 10 kn Zdvih mm Krytí IP 65/IP 67 Maximální teplota média daná použitou armaturou o Přípustná teplota okolí -50 až 55 C Přípustná vlhkost okolí 5-100% s kondenzací Hmotnost 8,5 až 10,9 kg Poznámka: Specifikace a technické parametry jsou pouze informativní. Podrobné a aktuální informace o pohonu naleznete na Rozměry pohonů 319 min (270*) 274 (290*) M20x1.5 Místní ovládání 569 (576**) Řez A-A max. M 16x1,5-6H M 10x1-6H ±1 * Platí pro provedení s konektorem ** Platí pro servopohony s krytím IP

58 Specifikace pohonu ST 1, STR 1 Elektrický servomotor ST 1, STR X - X X X X X / X X IP 65 0 Standard -25 C až +55 C IP 67 1 Bez regulátoru (ST 0.1) Tropické -25 C až +55 C IP 67 6 Univerzální -50 C až +40 C IP 67 8 IP 65 A Standard -25 C až +55 C IP 65 C S regulátorem (STR 0.1) Tropické IP 67 G -25 C až +55 C IP 67 J Klimatická odolnost Elektrické připojení Jmenovitá síla [ N ] Pracovní zdvih Dálkový vysílač polohy 7500 Bez vysílače Odporový Elektronický - proudový Jednoduchý Dvojitý 6) bez zdroje se zdrojem Na svorkovnici Na konektor Ovládací rychlost 8 mm/min 10 mm/min 16 mm/min 32 mm/min 20 mm/min Odporová zp. vazba Proudová zp. vazba Odporová zp. vazba Proudová zp. vazba 24 V DC 230 V AC 24 V AC 3x400 V AC 6) Napájecí 3x380 V AC 6) napětí 24 V DC 230 V AC 24 V AC 3x400 V AC 6) Výkon elektromotoru 16 mm 20 mm 40 mm bez zdroje 2-vodič 6) Kapacitní 4-20 ma se zdrojem 2-vodič Mechanické připojení - příruba, připojovací výška 110 mm, závit táhla M10x1 nebo M16x1,5 A 2 přídavné polohové spínače 8) E Topný odpor s tepelným snímačem Příslušenství C Místní ovládání D Topný odpor Dovolené kombinace příslušenství a kódy A+E=04, A+C=08, E+C=10, A+E+C=12, A+D=16, C+D=17, A+C+D=18 Zapojení 2-vodič 3-vodič 6) Výstup 1 x 100 Ω 1 x 2000 Ω 2 x 100 Ω 2 x 2000 Ω 4-20 ma 0-20 ma 4-20 ma 3x380 V AC 6) 15 W (230; 3x400; 3x380 V AC) 20 W (24V AC/DC) A M C R D E H A B F K P S Q T U V W I J K 6) Platí pouze pro provedení bez regulátoru. 8) Pro provedení s přídavnými polohovými spínači je možné vybrat dvojitý vysílač pouze bez vyhřívacího odporu

59 EPI Elektrické pohony STR 1PA Regada Technické parametry Typ Označení v typovém čísle ventilu Napájecí napětí Frekvence Výkon Řízení Jmenovitá síla Zdvih Krytí Maximální teplota média Přípustná teplota okolí Přípustná vlhkost okolí Hmotnost Poznámka: Specifikace a technické parametry jsou pouze informativní. Podrobné a aktuální informace o pohonu naleznete na Rozměry pohonů STR 1PA EPI 230 V AC, 3x400 V AC, 3x380 V AC, 24 V AC 50 Hz 15W 3 - bodové (0-10 V, 4-20 ma) 7,5 a 10 kn mm IP 67 daná použitou armaturou o -40 až 55 C 5-100% s kondenzací 8,5 až 10,9 kg 319 min M20x1.5 Místní ovládání 576 Řez A-A 50 max. 110± M 16x1,5-6H M 10x1-6H

60 Specifikace pohonu STR 1PA Elektrický servomotor STR 1PA 431. X - X X X X X / X X Klimatická odolnost Standard -25 C až +55 C IP 67 1 Chladné -25 C až +55 C IP 67 3 Tropické -25 C až +55 C IP V AC 0 Elektrické připojení Na svorkovnici Napájecí 24 V AC 3 napětí 3x400 V AC 2 3x380 V AC N mm/min 10 mm/min mm/min mm/min 2 20 mm/min 6 Jmenovitá síla [ N ] Ovládací rychlost Pracovní zdvih mm DMS3 Modulační 0/4-20 ma ON - OFF 24 V DC 4-20 ma 0/2-10 V a impulzní pasivní Mechanické připojení - příruba, připojovací výška 110 mm, závit táhla M10x1 nebo M16x1,5 Bez příslušenství A Nastavení pracovního zdvihu na požadovanou hodnotu Příslušenství D Modul přídavných relé R3, R4, R5 (modul DMS3 RE3) E Modul přídavných relé R1, R2, R3, R4, R5, READY (modul DMS3 RE6) F Místní ovládání pro servopohony se systémem DMS3 a LCD Ovládací deska Ovládání Dovolené kombinace příslušenství a kódy: A+D=22, A+E=23, A+F=24, D+F=40, E+F=44, A+D+F=63, A+E+F=67 Výstup I G H K

61 EPJ Elektrické pohony ST 1-Ex Regada Technické parametry Typ Označení v typovém čísle ventilu Napájecí napětí Frekvence Výkon Řízení Jmenovitá síla Zdvih Krytí Maximální teplota média Přípustná teplota okolí Přípustná vlhkost okolí Hmotnost Poznámka: Specifikace a technické parametry jsou pouze informativní. Podrobné a aktuální informace o pohonu naleznete na Rozměry pohonů ST 1-Ex EPJ 230 V AC, 3x400 V AC, 3x380 V AC, 24 V AC, 24 V DC 50 Hz 15W, 20W 3 - bodové, s regulátorem 0-10 V; (0) 4-20 ma 7,5 a 10 kn 16, 20, 40 mm IP 67 daná použitou armaturou -50 až 55 C 5-100% s kondenzací kg Řez A-A -61-

62 Specifikace pohonů ST 1-Ex Elektrický servomotor Isomac ST 1-Ex Klimatická Standard -25 C až +55 C odolnost Univerzální -50 C až +40 C Elektrické připojení Jmenovitá síla [ N ] 7500 N N 8600 N 5800 N Na svorkovnici Ovládací rychlost Maximální zdvih ( bez vysílače) podle mechanického připojen [ mm ]. U servomotorů bez vysílače je možné nastavit zdvih v rozmezí 0 až max. zdvih. Dálkový vysílač polohy Standard Univerzální N -25 C až +55 C -50 C až +40 C Zapojení Obyčejné provedení (bez regulátoru) Odporová zpětná vazba IP 67 Proudová zpětná vazba S regulátorem Odporová zpětná vazba IP 67 Proudová zpětná vazba 24 V DC 230 V AC Napájecí napětí 24 V AC 3x400 V AC 6) 8 mm/min 16 mm/min 32 mm/min 10 mm/min 20 mm/min 40 mm/min 16 mm mm 40 mm Výstup Výkon elektromotoru Pracovní zdvih Bez vysílače Odporový Jednoduchý 1 x 100 Ω 1 x 2000 Ω 6) 58) Dvojitý 2 x 100 Ω 2 x 2000 Ω 2 -vodič 4-20 ma Bez zdroje 0-20 ma 3 - vodič 6) 4-20 ma Elektronický - proudový 2 -vodič 4-20 ma Se zdrojem 59) 0-20 ma 3 - vodič 6) 4-20 ma Bez zdroje 4-20 ma 2 - vodič 6) Kapacitní Se zdrojem 59) 4-20 ma Se zdrojem 51) 2 - vodič 4-20 ma Mechanické připojení - příruba tvar D, připojovací výška 110 mm, závit táhla M10x1 nebo M16x1,5 Pozn ámky: 6) Platí jen v provedení bez regulátoru 51) Jen provedení s regulátorem s proudovou zpětnou vazbou V tomto provedení není výstupní signál galvanicky oddělený od vstupního signálu 58) Platí jen pro provedení bez přídavných polohových spínačů S5, S6 pro 24 V DC 59) Vysílač polohy se zdrojem pro napájecí napětí 24 V DC jen po dohodě s výrobcem 15 W (230; 3x400; 3x380 V AC) 20 W (24V AC/DC) 411. X - X X X X X 1 IP 67 8 B D K M A D E H A B F K P S T V Q U W I J K -62-

63 EPM Elektrické pohony ST 2, STR 2 Regada Technické parametry Typ ST 2, STR 2 Označení v typovém čísle ventilu EPM Napájecí napětí 230 V AC, 3x400 V AC, 3x380 V AC, 24 V AC, 24 V DC Frekvence 50 Hz Výkon dle specifikační tabulky Řízení 3 - bodové, s regulátorem 0-10 V, (0) 4-20 ma Jmenovitá síla 16 a 25 kn Zdvih 40, 80, 100 mm Krytí IP 65 / IP 67 Maximální teplota média daná použitou armaturou o Přípustná teplota okolí -50 až 55 C Přípustná vlhkost okolí 5-100% s kondenzací Hmotnost 17 až 21,5 kg Poznámka: Specifikace a technické parametry jsou pouze informativní. Podrobné a aktuální informace o pohonu naleznete na Rozměry pohonů CV 3xx NPS 3" - 6" (připojení D) CV 3xx NPS 8" - 16" (připojení M) -63-

64 Specifikace pohonu ST 2, STR 2 Elektrický servomotor ST 2, STR X - X X X X X / X X Standard -25 C až +55 C IP 65 0 IP 67 Bez regulátoru (ST 2) 1 Tropické -25 C až +55 C IP 67 6 Univerzální -50 C až +40 C IP 67 8 IP 67 Odporová zp. vazba B Standard -25 C až +55 C IP 67 Proudová zp. vazba S regulátorem (STR 2) D IP 67 Odporová zp. vazba Tropické G -25 C až +55 C IP 67 Proudová zp. vazba J 24 V DC A 230 V AC 0 24 V AC 3 Na svorkovnici 3x400 V AC 6) 9 3x400 V AC 28) 2 3x380 V AC 6) M Elektrické připojení 3x380 V AC 28) N 24 V DC C 230 V AC 24 V AC 5 8 Na konektor 21) 3x400 V AC 6) 7 3x400 V AC 28) 3x380 V AC 6) 6 R 3x380 V AC 28) S 230 V AC, 24 V AC/DC - 65W 3x400 V AC W mm/min A H J B mm/min K L M mm/min N P C W W 40 mm/min Q R mm/min 6) S T U D mm/min 6) V W E mm/min 6) Y F 100 mm/min 6) Z 41) Pracovní zdvih Max. bez vysílače mm S vysílačem 40 mm 80 mm 100 mm H K L Klimatická odolnost Jmenovitá síla [ N ] Výkon elektromotoru Jmenovitá síla [ N ] Výkon elektromotoru Napájecí napětí Ovládací rychlost Pokračování na další straně -64-

65 Specifikace pohonu ST 2, STR 2 Elektrický servomotor ST 2, STR X - X X X X X / X X Bez vysílače A Odporový Jednoduchý 1 x 100 Ω B 1 x 2000 Ω F Dvojitý 2 x 100 Ω K 2 x 2000 Ω P bez zdroje S 2-vodič 4-20 ma se zdrojem Q Elektronický bez zdroje T - proudový 0-20 ma se zdrojem bez zdroje 3-vodič U 6) V se zdrojem W 4-20 ma bez zdroje I Kapacitní 2-vodič 6) 51) se zdrojem 2-vodič J Příruba, připojovací výška 110 mm, závit táhla M16x1,5 D Mechanické připojení Sloupky, připojovací výška 126 mm, závit táhla M20x1,5 M A 2 přídavné polohové spínače 0 0 E Topný odpor s tepelným spínačem 0 2 Příslušenství C Místní ovládání 0 7 D Topný odpor 1 5 G Nastavení vypínací síly na požadovanou hodnotu 2 5 Dálkový vysílač polohy Zapojení Dovolené kombinace příslušenství a kódy A+E=04, A+C=08, C+E=10, A+C+E=12, A+D=16, C+D=17, A+C+D=18, A+G=26, E+G=27, C+G=28, D+G=29, A+E+G=30, A+C+G=31, A+D+G=32, C+E+G=33,C+D+G=34, A+D+E+G=35, A+C+D+G=36 6) Platí jen v provedení bez regulátoru 21) Proveden s konektorem pouze do -40 C 28) Provedení s reverzními stykači 41) Provedení bez vysílače lze nastavit zdvih 0-80 mm 51) Pouze pro provedení s regulátorem s proudovou zpětnou vazbou. Výstup -65-

66 EPM Elektrické pohony STR 2PA Regada Technické parametry Typ Označení v typovém čísle ventilu Napájecí napětí Frekvence Výkon Řízení Jmenovitá síla Zdvih Krytí Maximální teplota média Přípustná teplota okolí Přípustná vlhkost okolí Hmotnost Poznámka: Specifikace a technické parametry jsou pouze informativní. Podrobné a aktuální informace o pohonu naleznete na Rozměry pohonů STR 2PA EPM 230 V AC, 3x400 V AC, 3x380 V AC 50 Hz dle specifikační tabulky 3 - bodové, s regulátorem 0-10 V, (0) 4-20 ma 16 a 25 kn 40, 80, 100 mm IP 67 daná použitou armaturou o -40 až 55 C 5-100% s kondenzací 17 až 21,5 kg CV 3xx NPS 3" - 6" (připojení D) CV 3xx NPS 8" - 16" (připojení M) -66-

67 Specifikace pohonu STR 2PA Elektrický servomotor STR 2PA 432. X - X X X X X / X X Klimatická odolnost Standard -25 C až +55 C IP 67 1 Chladné -40 C až +40 C IP 67 3 Tropické -25 C až +55 C IP 67 6 Elektrické připojení Prostřednictvím optočlenů 230 V AC 0 na svorkovnici 3x400 V AC 2 Prostřednictvím reverzních stykačů 3x380 V AC N Bezkontaktní spínání 3x400 V AC E 3x380 V AC F Jmenovitá síla [ N ] Ovládací rychlost 230 V 3x400 V, 3x380 V 10 mm/min A 20 mm/min J mm/min B 40 mm/min L 50 mm/min 60 mm/min 10 mm/min 20 mm/min 32 mm/min C R D V W 40 mm/min E mm/min 60 mm/min Y Z C R 80 mm/min D 100 mm/min V 10 mm/min W 20 mm/min E 32 mm/min Y 40 mm/min Z W 50 mm/min E 60 mm/min 80 mm/min Y Z E Y 100 mm/min Z Pracovní zdvih mm K mm L Spínání elektromotoru DMS3 Modulační 0/4-20 ma ON - OFF 24 V DC 4-20 ma 0/2-10 V a impulzní pasivní Mechanické připojení Příruba, připojovací výška 110 mm, závit táhla M16x1,5 Sloupky, připojovací výška 126 mm, závit táhla M20x1,5 Bez příslušenství A Nastavení pracovního zdvihu na požadovanou hodnotu Příslušenství D Modul přídavných relé R3, R4, R5 (modul DMS3 RE3) E Modul přídavných relé R1, R2, R3, R4, R5, READY (modul DMS3 RE6) F Místní ovládání pro servopohony se systémem DMS3 a LCD Ovládací deska Ovládání Dovolené kombinace příslušenství a kódy A+D=22, A+E=23, A+F=24, D+F=40, E+F=44, A+D+F=63, A+E+F=67 Napájecí napětí Výstup G H D M

68 EQL Elektrické pohony CVL Rotork Technické parametry Typ Označení v typovém čísle ventilu Provedení Napájecí napětí Frekvence Řízení Zpětná vazba Rychlost Doba přestavení u bezp. funkce Doba nabíjení superkapacitátorů Bezpečnostní funkce Jmenovitá síla Zdvih Krytí Maximální teplota média Přípustná teplota okolí Ruční klička Hmotnost CVL-500 (Ex) CVL-1000 (Ex) CVL-1500 (Ex) CVL-5000 (Ex) EQL Elektrický pohon (volitelně s bezpečnostní funkcí) 230V AC, 24V DC 50 Hz 4-20 ma 4-20 ma 6,35 mm/s 2,54 mm/s 2,54 mm/s 2,54 mm/s max. 6 s max. 20 s max. 20 s max. 45 s 30 s 100 s 100 s 300 s Nastavitelná funce přímá (NO) / nepřímá (NC) 2 kn 4 kn 6,3 kn 16 a 20 kn 16, 20 mm 16, 20 mm 16, 20, 40 mm 40, 80, 100 mm IP 68 daná použitou armaturou -30 až 70 C (pro nízké teploty -40 až 60 C) provedení Ex -20 až 60 C (pro nízké teploty -40 až 60 C) volitelná výbava 16 kg 24 kg 24 kg 53 kg Volitelné příslušenství Bezpečnostní funce HART Foundation Fieldbus Profibus DP Pakscan P3 Modbus RIRO výbava pohonu superkapacitátory, pro zajištění nouzového přestavení komunikační protokol komunikační protokol komunikační protokol 2-vodičový systém komunikační protokol komunikační protokol Poznámka: Specifikace a technické parametry jsou pouze informativní. Podrobné a aktuální informace o pohonu naleznete na I/O parametrizace Možnost nastavení přímé/nepřímé funkce pohonu, volba akce při ztrátě signálu. Nezávislé nastavení závěrné a otevírací síly v rozsahu %. -68-

69 Rozměry pohonů CVL-500 (Ex) " C OF G " " Indikátor stavu a bluetooth * minimální prostor pro servis " " " " " * " C OF G " * " " " C OF G uzemnění " " " " ZDVIH " " " 4 x M25 vývodka (3/4" NPT dle požadavku) 28.0 ø1.10" 2 x M5 ø " ø " CVL-1000 (Ex), CVL-1500 (Ex) * minimální prostor pro servis " " C OF G Indikátor stavu a bluetooth " * " " " * " " 4 x M25 vývodka (3/4" NPT dle požadavku) " " uzemnění " ZDVIH " " " " C OF G " " " ø " 2 x M6 ø " ø " -69-

70 Rozměry pohonů CVL-5000 (Ex) Indikátor stavu a bluetooth " " " * * minimální prostor pro servis " " " * " 143 ± " ±.39 C OF G " " 20 ±10.79" ±.39 C OF G " 4 x M25 vývodka (3/4" NPT dle požadavku) " ZDVIH " " 2 x M " ø " " -70-

71 EQA, EQB Elektrické pohony IQM 10, IQM 12, Ex IQM 10, Ex IQM 12 Rotork Technické parametry Typ Označení v typovém čísle ventilu Provedení Napájecí napětí Frekvence Řízení Jmenovitá síla Zdvih Krytí Maximální teplota média Přípustná teplota okolí Hmotnost IQM 10 IQM 12 Ex IQM 10 Ex IQM 12 EQA EQB Elektrický pohon víceotáčkový (3. generace) 3 fáze, 380 nebo 400V AC 50 Hz 4-20 ma 10 Nm~5 kn, 15 Nm~7.5 kn, 20 Nm~10 kn, 30 Nm~15 kn, 40 Nm~20 kn daný zdvihem ventilu 16, 20, 40 mm IP 68 daná použitou armaturou -30 až 70 C -20 až 70 C (volitelně -40 až 70 C, -50 až 40 C) (volitelně -40 až 70 C, -50 až 40 C) 31 kg Volitelné příslušenství Rozšiřující 4ks volně programovatelných beznapěťových kontaktů S5 S8 pro signalizaci stavů pohonu. Napájecí napětí výše uvedených kontaktů lze volit mezi 24VDC a 120VAC Ovládání pohonu pomocí Folomatic modulu 4 20mA Vysílač polohy CPT 4-20 ma Interrupter timer (přerušované otevírání / zavírání pohonu) HART - komunikační protokol Foundation Fieldbus - komunikační protokol Profibus DP - komunikační protokol Pakscan P3 - komunikační protokol / 2-vodičový systém Modbus - komunikační protokol Poznámka: Specifikace a technické parametry jsou pouze informativní. Podrobné a aktuální informace o pohonu naleznete na

72 Rozměry pohonů 30* 1.18" " * minimální prostor pro servis " ø " Připojovací třmen (2 nebo 4 sloupky) A B H " " ø " " " " ø " ø " uzemnění ø6.5 (1/4") " 165* 6.50" " " 230* 9.06" " 150 Přiřazení k ventilům CV 3xx NPS ½" - 6" CV 3xx NPS 8" - 16" Počet sloupků 2 4 A B Hmotnost ~ 8 kg ~ 15 kg

73 EQD, EQE Elektrické pohony IQM 20, Ex IQM 20 Rotork Technické parametry Typ Označení v typovém čísle ventilu Provedení Napájecí napětí Frekvence Řízení Jmenovitá síla Zdvih Krytí Maximální teplota média Přípustná teplota okolí Hmotnost IQM 20 Ex IQM 20 EQD EQE Elektrický pohon víceotáčkový (3. generace) 3 fáze, 380 nebo 400V AC 50 Hz 4-20 ma 80 Nm~ 21,6 kn, 100 Nm~ 27 kn, 120 Nm~ 32 kn daný zdvihem ventilu 80, 100 mm IP 68 daná použitou armaturou -30 až 70 C (volitelně -40 až 70 C, -50 až 40 C) 54 kg -20 až 70 C (volitelně -40 až 70 C, -50 až 40 C) Volitelné příslušenství Rozšiřující 4ks volně programovatelných beznapěťových kontaktů S5 S8 pro signalizaci stavů pohonu. Napájecí napětí výše uvedených kontaktů lze volit mezi 24VDC a 120VAC Ovládání pohonu pomocí Folomatic modulu 4 20mA Vysílač polohy CPT 4-20 ma Interupter timer (přerušované otevírání / zavírání pohonu) HART - komunikační protokol Foundation Fieldbus - komunikační protokol Profibus DP - komunikační protokol Pakscan P3 - komunikační protokol / 2-vodičový systém Modbus - komunikační protokol Poznámka: Specifikace a technické parametry jsou pouze informativní. Podrobné a aktuální informace o pohonu naleznete na

74 Rozměry pohonů IQM 20, Ex IQM 20 30* 1.18" " * minimální prostor pro servis ø " " " " " " " ø " " " " ø " ø " uzemnění ø6.5 (1/4") 230* 9.06" " " 230* 9.06" " Ovládání NPS 8" - 16" Připojení A, F10, Tr36x6-LH -74-

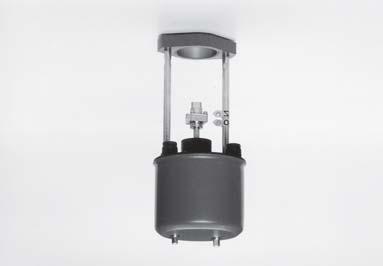

75 PFA, PFB PFC Pneumatické pohony Flowserve Řada 253 až 701 Technické parametry Typ Označení v typovém čísle ventilu Napájecí tlak Funkce Řízení Jmenovitá síla Jmenovitý zdvih Krytí Maximální teplota média Přípustná teplota okolí Přípustná vlhkost okolí Hmotnost PA 253 PB 503 PB 701 PFA PFB PFC 6,0 bar max přímá nepřímá přímá nepřímá přímá nepřímá pneumatický signál 0,2-1,0 bar proudový signál 0(4) - 20 ma dle tabulky jmenovitých sil 20 mm 40 mm IP 54 daná použitou armaturou o -40 až 80 C 95 % viz. rozměrová tabulka Příslušenství Elektropneumatický pozicioner (analogový) Zařízení s elektrickým vstupem 4 (0) až 20 ma a přímým typ SRI 990 výstupem ovládaného vzduchu do pohonu. Nastavuje se pomocí vypínačů a potenciometrů. Elektropneumatický pozicioner (inteligentní) Zařízení s elektrickým vstupem 4 (0) až 20 ma a přímým typ SRD 991 výstupem ovládaného vzduchu do pohonu. Nastavuje se pomocí PC a zvláštního software. Pneumatický pozicioner typ SRP 981 Zařízení s pneumatickým vstupem kpa pro řízení pohonů pneumatickým signálem Signalizační spínače typ SGE 985 Nastavitelné spínače koncových poloh Elektropneumatický pozicioner typ SRI 986 Analogový pozicioner se vstupem 4(0) - 20 ma Redukční stanice typ A 3420 (0 až 50 C) Redukuje tlak ovládacího vzduchu na požadovanou hodnotu Redukční stanice typ FRS923 (-40 až 80 C) Redukuje tlak ovádacího vzduchu na požadovanou hodnotu Elektropneumatický pozicioner SIPART PS2 Digitální pozicioner se vstupem 4(0) 20 ma Solenoidový ventil standardní typ SC G327B001 Přímo řízený elektromagnetický ventil, konstrukce 3/2, funkce U (univerzální), G 1/4 Solenoidový ventil nevýbušný EEx em typ EM G327B001 Přímo řízený elektromag. ventil, konstrukce 3/2, funkce U (uni.) G 1/4, zajištěné provedení, zalití zalévací hmotou Solenoidový ventil nevýbušný EEx d typ NF G327B001 Přímo řízený elektromagnetický ventil, konstrukce 3/2, funkce U (univerzální), G 1/4, pevný závěr Blokovací relé, typ EIL 200 Pojistné zařízení pro uzavření vzduchového potrubí při poklesu tlaku Pracovní podmínky Pneumatické pohony Flowserve jsou schopné provozu při extrémně vysokých teplotách okolí a mají dobrou odolnost proti rázovému zatížení. Vynikají dobrou odolností proti vibracím, v provoze dosáhly životnosti přes 10 6 cyklů. Je možné je dodat jak s přímou tak s nepřímou funkcí, eventuálně s blokací polohy při výpadku napájecího vzduchu. K pohonu lze dodat celou řadu příslušenství. Přímá a nepřímá funkce pohonu Přímá funkce je takové provedení pohonu, u kterého při výpadku ovládacího vzduchu dojde k zasunutí táhla do modulu pohonu (u ventilu dojde k jeho otevření). U nepřímé funkce pneumatického pohonu dochází při výpadku ovládacího vzduchu k vysunutí táhla z pohonu (k zavření ventilu). -75-

76 Rozměry a hmotnosti pohonů Flowserve řady 253 až 701 Typ Pohon Hmotnost A H H S H L DS DL Zdvih B M G T Pohon Pohon s RK S Pohon s RK L [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg] [kg] [kg] PA M10x PB M16x1, PB M16x1, ødl øds Ruční kolo lehké Ruční kolo těžké øa M T H max. ZDVIH HS max. HL max. ( 0% ZDVIH) G øb Schéma sestavení typového čísla pohonů Flowserve řady 253 až 701 Typ pohonu Barva Rozsah pružin [bar] Ruční kolo Funkce Zdvih 250 cm cm cm 2 bílá 0,2-1,0 1,5-2,7 2,0-4,8 1,0-2,4 0,5-1,9 bez kola lehké kolo těžké kolo přímá nepřímá PX XXX PA 253 PB 503 PB 701 X X X X X X B A D V C F Y D Y B L O L H A Z A B -76-

77 PFD, PFE Pneumatické pohony Flowserve Řada 1502 a 3002 Technické parametry Typ Označení v typovém čísle ventilu Napájecí tlak Funkce Řízení Jmenovitá síla Jmenovitý zdvih Krytí Maximální teplota média Přípustná teplota okolí Přípustná vlhkost okolí Hmotnost Příslušenství PO 1502 PO 3002 PFD PFE 6,0 bar max přímá nepřímá přímá nepřímá pneumatický signál 0,2-1,0 bar proudový signál 0(4) - 20 ma dle tabulky jmenovitých sil 80, 100 mm IP 54 daná použitou armaturou -40 až 80 C 95 % 124 kg - s ručním kolem 174 kg 240 kg - s ručním kolem 290 kg Elektropneumatický pozicioner (analogový) Zařízení s elektrickým vstupem 4 (0) až 20 ma a přímým typ SRI 990 výstupem ovládaného vzduchu do pohonu. Nastavuje se pomocí vypínačů a potenciometrů. Elektropneumatický pozicioner (inteligentní) Zařízení s elektrickým vstupem 4 (0) až 20 ma a přímým typ SRD 991 výstupem ovládaného vzduchu do pohonu. Nastavuje se pomocí PC a zvláštního software. Pneumatický pozicioner typ SRP 981 Zařízení s pneumatickým vstupem kpa pro řízení pohonů pneumatickým signálem Signalizační spínače typ SGE 985 Nastavitelné spínače koncových poloh Elektropneumatický pozicioner typ SRI 986 Analogový pozicioner se vstupem 4(0) - 20 ma Redukční stanice typ A 3420 (0 až 50 C) Redukuje tlak ovládacího vzduchu na požadovanou hodnotu Redukční stanice typ FRS923 (-40 až 80 C) Redukuje tlak ovádacího vzduchu na požadovanou hodnotu Elektropneumatický pozicioner SIPART PS2 Digitální pozicioner se vstupem 4(0) 20 ma Solenoidový ventil standardní typ SC G327B001 Přímo řízený elektromagnetický ventil, konstrukce 3/2, funkce U (univerzální), G 1/4 Solenoidový ventil nevýbušný EEx em typ EM G327B001 Přímo řízený elektromag. ventil, konstrukce 3/2, funkce U (uni.) G 1/4, zajištěné provedení, zalití zalévací hmotou Solenoidový ventil nevýbušný EEx d typ NF G327B001 Přímo řízený elektromagnetický ventil, konstrukce 3/2, funkce U (univerzální), G 1/4, pevný závěr Booster - ventil, typ EIL 100 Zvyšovač objemu protékajícího vzduchu Blokovací relé, typ EIL 200 Pojistné zařízení pro uzavření vzduchového potrubí při poklesu tlaku Pracovní podmínky Pneumatické pohony Flowserve jsou schopné provozu při extrémně vysokých teplotách okolí a mají dobrou odolnost proti rázovému zatížení. Vynikají dobrou odolností proti 6 vibracím, v provoze dosáhly životnosti přes 10 cyklů. Je možné je dodat jak s přímou tak s nepřímou funkcí, eventuálně s blokací polohy při výpadku napájecího vzduchu. K pohonu lze dodat celou řadu příslušenství. Přímá a nepřímá funkce pohonu Přímá funkce je takové provedení pohonu, u kterého při výpadku ovládacího vzduchu dojde k zasunutí táhla do modulu pohonu (u ventilu dojde k jeho otevření). U nepřímé funkce pneumatického pohonu dochází při výpadku ovládacího vzduchu k vysunutí táhla z pohonu (k zavření ventilu). -77-
