1 MITUTOYO ROUNDTEST A FORMTRACER V AKCI Od 1. října do 31. prosince 2015 MITUTOYO ROUNDTEST A FORMTRACER V AKCI

2 ROUNDTEST Roundtest RA-120 Vhodný pro dílenské prostředí a připraven na výkon. Snadno použitelný a cenově výhodný. Velký barevný LCD pro snadné zobrazení Ovládání jednou klávesou Podporuje 10 důležitých analýz tvaru Splňuje normy jako jsou ČSN EN ISO a Podporuje 16 jazyků Velký rozsah měření snímacího systému ±1 000 μm Centrování a nivelování stolu pomocí čtyř DIGIMATIC mikrometrických hlavic Vysoká přesnost otáčení (0,04+0,0006H) μm Měří obrobky až do 25 kg Měřitelná výška obrobku až 280 mm (v závislosti na měřicí úloze až do 480 mm) USB komunikační program založený na Microsoft Excel pro import výsledků a vytváření protokolů na PC je ke stažení zdarma Objednací č. Model D RA-120 USB komunikační program ke stažení ZDARMA na (vyžadována registrace) D.A.T. (Digimatic Adjustment Table) pro rychlé a snadné operace centrování a nivelování. -19% Roundtest RA-120P Připojení k PC pro větší univerzálnost. Prvotřídní software pro snadné použití. Snadno ovládatelné, kompaktní a lehké provedení určené pro použití ve výrobě a měřicích místnostech PC verze s vysoce výkonným softwarem ROUNDPAK Uživatelské rozhraní softwaru ROUNDPAK pro rychlá jednotlivá měření, psaní měřicích programů, dokumentaci a archivování výsledků Vysoká přesnost otáčení (0,04+0,0006H) μm Centrování a nivelování stolu pomocí čtyř DIGIMATIC mikrometrických hlavic Splňuje normy jako jsou ČSN EN ISO , , a Měří obrobky až do 25 kg Měřitelná výška obrobku až 280 mm (v závislosti na úloze měření, až do 480 mm) Velký rozsah měření snímacího systému ±1 000 μm SPC a USB rozhraní Objednací č. Model Popis D RA-120P PC provedení vč. PC, LCD a softwaru ROUNDPAK 2 2

3 Roundtest RA-1600 Snadné manuální centrování a nivelování obrobku. Otočný stůl se vzduchovým ložiskem pro extrémně přesné, nebrzděné otáčení. Softwarově řízený měřicí přístroj kruhovitosti/válcovitosti vybavený multifunkčními analýzami pro širokou škálu obrobků. Vysoká přesnost otáčení (0,02+0,0006H) μm Podporuje širokou škálu analýz tvaru Velký rozsah měření snímacího systému ±400 μm Dosahuje vyšší produktivity díky kontinuálnímu měření vnitřního/vnějšího průměru Uživatelem definovaný požadavek na úpravu D.A.T. Servopoháněné osy X a Z Uživatelské rozhraní softwaru ROUNDPAK pro rychlá jednotlivá měření, psaní měřicích programů, dokumentaci a archivování výsledků Měří obrobky až do 25 kg Měřitelný vnější průměr až 280 mm K dispozici velký rozsah snímacích doteků Objednací č. Model Popis D RA-1600 vč. PC, LCD a softwaru ROUNDPAK Volitelné příslušenství pro Roundtest Objednací č. Popis Středicí sklíčidlo -24% Měření kruhovitosti, vnější, vertikální Měření kruhovitosti, vnější, horizontální Měření rovinnosti Roundtest RA-2200AH Předprogramovaný úspěch spolehlivé a rychlé automatické centrování a nivelování obrobku. Ideální pro náročné měřicí úlohy a automatickou sériovou kontrolu. -17% Vysoce přesný přístroj na měření tvaru s vynikající ovladatelností a multifunkčními analýzami Plně motorizovaný pohyb os Automatické centrování a nivelování obrobku jako standard, není vyžadováno ruční centrování a nivelování Rozsah centrování ± 3 mm Extrémně vysoká přesnost otáčení (0,02+0,00035H) μm Posuvný držák snímací jednotky jako standard Nejrychlejší rychlost posuvu osy Z až 50 mm/s a osy X až 30 mm/s Uživatelské rozhraní softwaru ROUNDPAK pro rychlá jednotlivá měření, psaní měřicích programů, dokumentaci a archivování výsledků Integrována funkce automatického sledování umožňuje snadné a rychlé přecentrování obrobku K dispozici velký rozsah snímacích doteků pro různé úlohy měření Měří obrobky až do 30 kg Široká nabídka volitelného příslušenství Automatické vyrovnání obrobku pomocí servopoháněných mikrometrických hlavic (A.A.T.) Objednací č. Model Popis D RA-2200AH vč. PC, LCD a softwaru ROUNDPAK 3

4 ROUNDTEST Software ROUNDPAK Výkonný software, ale snadno použitelný Funkce snadného přetahování Jednoduchý od "jednorázového měření" až po vytvoření"programu dílu" Změna nastavení a automatické přepočítání Přizpůsobitelné rozvržení protokolu, přímé PDF rozhraní Program dílu podporuje variabilní příkazy Ověření doteku vylučuje použití nesprávného doteku Funkce vpřed a zpět při úpravě programu dílu Automatické přeměření, pokud není výsledek analýzy dobrý Komplexní vyhodnocení tolerance v protokolu Automatická registrace programů dílu v liště historie Import a export naměřených dat jako textového souboru ROUNDPAK Jednoduché ovládání i s kompletní sadou parametrů a funkcí analýzy Webinář ZDARMA! Měření tvaru Zjistěte více o měření tvaru - v našem webináři! Náš volný webinář, který je ZDARMA, o geometrickém kótování a tolerancích (GD & T), Vám představí říši měření tvaru a principy měřicích přístrojů. Dozvíte se o vyrovnávání obrobků, normě ISO 1101 a správném čtení a interpretaci technických výkresů. Navíc se seznámíte s důležitými parametry, filtry a metodami vyhodnocování. Nakonec Vám poskytne obsáhlé informace o tom, jak lze tyto znalosti snadno a přesně využívat v praxi s Mitutoyo produktovou řadou ROUNDTEST. Datum/Čas: 14. ledna 2016, od 10:00 do 12:00 Jazyk: Angličtina Pro registraci naskenujte QR kód nebo jděte na: 4 4

5 FORMTRACER Formtracer SV-C3200H4/SV-C3200H8 Tak výkonný jako dva samostatné specializované systémy. Ekonomicky sloučeny do jediného zařízení. Dva oddělené snímače pro analýzu kontury a povrchu Snadná výměna magnetického snímacího ramena kontury poskytuje vynikající flexibilitu Rozšířený rozsah měření kontury Z1 = 60 mm jako standard Rozsah měření povrchu 800 μm Snímač osy Z1 obsahuje bezpečnostní mechanismus (automatické zastavení při kolizi) Vynikající přesnost a rozlišení Software Formtracepak umožňuje řízení všech os, volitelnou motorickou osu Y a otočný stůl pro efektivní automatizovaná měření Analýzy drsnosti povrchu a vyhodnocení kontury mohou být standardně provedeny pomocí analýzy rozdílů úrovně, úhlu, rozteče, oblasti a tolerování kontury -C % Objednací č. Model Osa X (mm) Popis D-1 SV -C3200H4 100 vč. PC, LCD a softwaru FORMTRACEPAK D-1 SV -C3200H8 200 vč. PC, LCD a softwaru FORMTRACEPAK Snímač pro měření kontury SV -C3200 Snímač pro měření drsnosti povrchu Použití volitelných motorických os automatizuje měření, s vyloučením chyb operátora. Použití stolu osy Y Použití otočného stolu 1 Použití otočného stolu 2 5

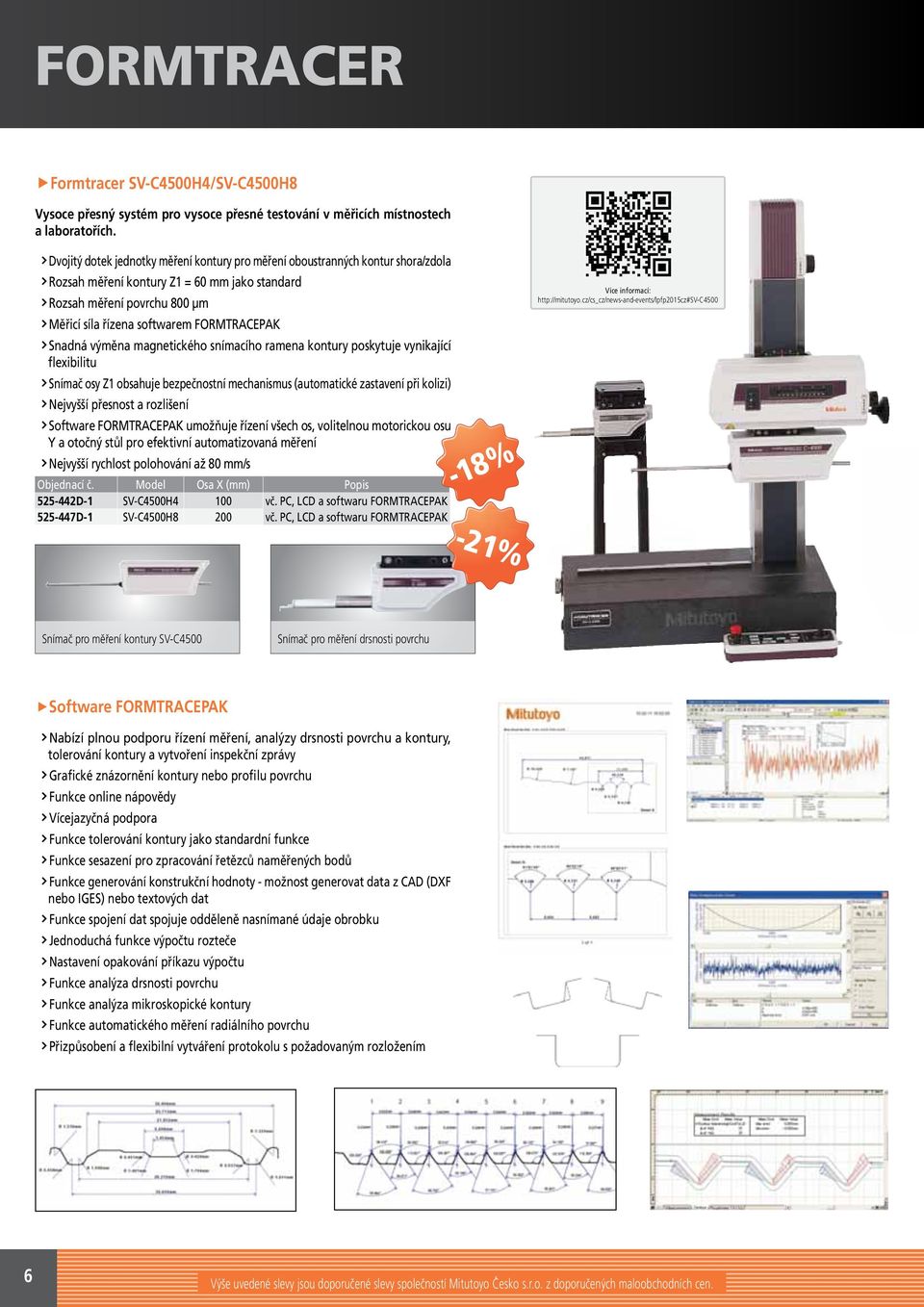

6 FORMTRACER Formtracer SV-C4500H4/SV-C4500H8 Vysoce přesný systém pro vysoce přesné testování v měřicích místnostech a laboratořích. Dvojitý dotek jednotky měření kontury pro měření oboustranných kontur shora/zdola Rozsah měření kontury Z1 = 60 mm jako standard Rozsah měření povrchu 800 μm Měřicí síla řízena softwarem FORMTRACEPAK Snadná výměna magnetického snímacího ramena kontury poskytuje vynikající flexibilitu Snímač osy Z1 obsahuje bezpečnostní mechanismus (automatické zastavení při kolizi) Nejvyšší přesnost a rozlišení Software FORMTRACEPAK umožňuje řízení všech os, volitelnou motorickou osu Y a otočný stůl pro efektivní automatizovaná měření Nejvyšší rychlost polohování až 80 mm/s Objednací č. Model Osa X (mm) Popis D-1 SV -C4500H4 100 vč. PC, LCD a softwaru FORMTRACEPAK D-1 SV -C4500H8 200 vč. PC, LCD a softwaru FORMTRACEPAK -18% -21% -C4500 Snímač pro měření kontury SV-C4500 Snímač pro měření drsnosti povrchu Software FORMTRACEPAK Nabízí plnou podporu řízení měření, analýzy drsnosti povrchu a kontury, tolerování kontury a vytvoření inspekční zprávy Grafické znázornění kontury nebo profilu povrchu Funkce online nápovědy Vícejazyčná podpora Funkce tolerování kontury jako standardní funkce Funkce sesazení pro zpracování řetězců naměřených bodů Funkce generování konstrukční hodnoty - možnost generovat data z CAD (DXF nebo IGES) nebo textových dat Funkce spojení dat spojuje odděleně nasnímané údaje obrobku Jednoduchá funkce výpočtu rozteče Nastavení opakování příkazu výpočtu Funkce analýza drsnosti povrchu Funkce analýza mikroskopické kontury Funkce automatického měření radiálního povrchu Přizpůsobení a flexibilní vytváření protokolu s požadovaným rozložením 6 6

7 Webinář ZDARMA! Měření drsnosti povrchu Zjistěte více o měření drsnosti povrchu - v našem webináři! Zúčastněte se našeho volně přístupného webináře Základy měření a analýzy drsnosti povrchu a dozvíte se o významu profilů povrchu, výhodách a možnostech měření s a bezpatkového systému, konfigurací doteků a podmínkách měření. Informujte se o výhodách parametrů drsnosti, nastavení podmínek dle ISO, jak používat technické výkresy a sledovat informativní přehled příslušných norem. Datum/Čas: 15. ledna 2016, od 10:00 do 12:00 Jazyk: Angličtina Pro registraci naskenujte QR kód nebo jděte na: Základní referenční příručka Pořiďte si ZDARMA Mitutoyo rychlého průvodce měřením drsnosti povrchu! Objevte náš Mitutoyo Rychlý průvodce měřením drsnosti povrchu. Tato brožura je základní referenční příručkou pro laboratorní a dílenské použití. Srozumitelně seznamuje čtenáře s profily a filtry povrchu, terminologií, parametry, správnými nastaveními, symboly a vyhodnocením měření drsnosti. 7

8 MITUTOYO ČESKO S.R.O. 09/15 PRCZXXXX Akce platí od 1. října do 31. prosince Vyhrazujeme si právo na technické změny a vývoj. Uvedené slevy platí pouze pro firemní zákazníky další informace je možné získat na adrese Dodání a slevy výrobků nabízených v tomto prospektu jsou platné do vyprodání zásob. Technické změny, chyby a tiskové chyby vyhrazeny. Souřadnicové měřicí stroje Kamerové měřicí systémy Přístroje na měření tvaru Optické měřicí přístroje Ať již jsou Vaše nároky jakékoli, společnost Mitutoyo Vás podporuje od začátku až do konce. Snímací systémy Zkušební přístroje a seismometry Digitální pravítka a DRO systémy Ruční měřidla a systémy přenosu dat Společnost Mitutoyo není jen výrobcem špičkových měřicích přístrojů, ale také výrobcem, který nabízí kvalifikovanou podporu po celou dobu životnosti zařízení, opírající se o komplexní služby, které zajistí, že Vaši zaměstnanci budou moci maximálně využít Vašich investic. Kromě základních kalibrací a oprav společnost Mitutoyo nabízí školení v oblasti výrobků a metrologie nebo například IT podporu pro sofistikovaný software používaný v moderních měřicích technologiích. Můžeme také navrhnout, sestavit, otestovat a dodat přizpůsobená měřicí řešení a dokonce, pokud se to ukáže nákladově efektivním, provést kritická měření přímo ve Vašich provozech na základě dohody. Nalezněte další prospekty a náš katalog výrobků. Poznámka: Obrázky výrobků jsou nezávazné. Popisy výrobků, a zejména technické specifikace, jsou závazné pouze na základě výslovné dohody. MITUTOYO, M3 SOLUTION CENTER, DIGIMATIC, ROUNDTEST, ROUNDPAK, FORMTRACEPAK a FORMTRACER jsou buď registrované ochranné známky nebo ochranné známky společnosti Mitutoyo Corp. v Japonsku nebo jiných zemích. Excel a Microsoft jsou buď registrované ochranné známky nebo ochranné známky společnosti Microsoft Corporation ve Spojených státech nebo v jiných zemích. YouTube je registrovaná ochranná známka společnosti Google Inc. Ostatní výrobky, společnosti a obchodní názvy zde uvedené jsou pouze pro účely identifikace a mohou být ochrannými známkami jejich příslušných vlastníků. Mitutoyo Česko s.r.o. Jedno číslo pro snazší dostupnost! Teplice, Ústecký kraj (Sídlo společnosti) Ivančice, Jihomoravský kraj
