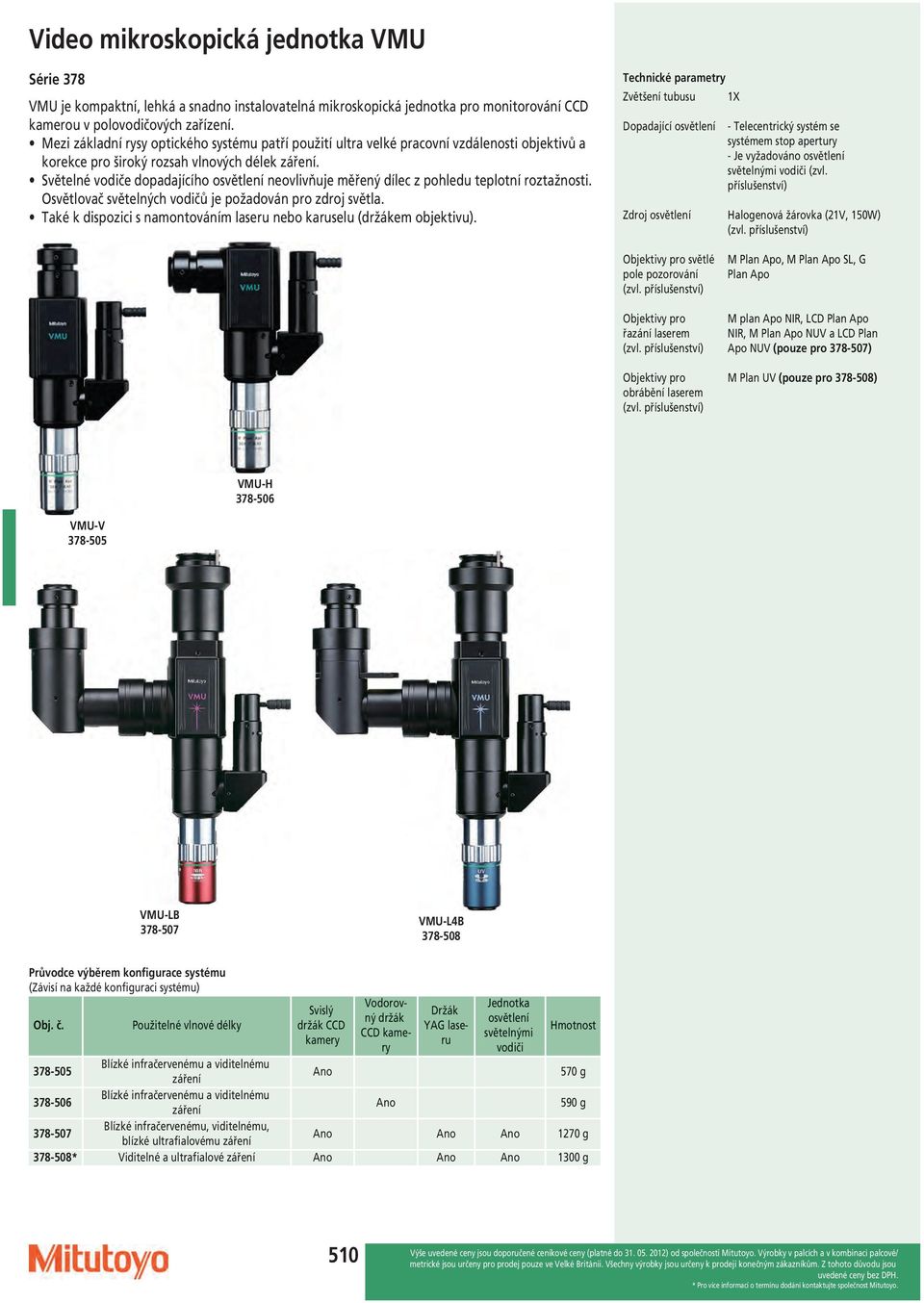

1 Video mikroskopická jednotka VMU Série 378 VMU je kompaktní, lehká a snadno instalovatelná mikroskopická jednotka pro monitorování CCD kamerou v polovodičových zařízení. Mezi základní rysy optického systému patří použití ultra velké pracovní vzdálenosti objektivů a korekce pro široký rozsah vlnových délek záření. Světelné vodiče dopadajícího osvětlení neovlivňuje měřený dílec z pohledu teplotní roztažnosti. Osvětlovač světelných vodičů je požadován pro zdroj světla. Také k dispozici s namontováním laseru nebo karuselu (držákem objektivu). Zvětšení tubusu Dopadající osvětlení 1X - Telecentrický systém se systémem stop apertury - Je vyžadováno osvětlení světelnými vodiči (zvl. příslušenství) Zdroj osvětlení Halogenová žárovka (21V, 150W) (zvl. příslušenství) Objektivy pro světlé pole pozorování (zvl. příslušenství) Objektivy pro řazání laserem (zvl. příslušenství) Objektivy pro obrábění laserem (zvl. příslušenství) M Plan Apo, M Plan Apo SL, G Plan Apo M plan Apo NIR, LCD Plan Apo NIR, M Plan Apo NUV a LCD Plan Apo NUV (pouze pro ) M Plan UV (pouze pro ) VMU-H VMU-V VMU-LB VMU-L4B Průvodce výběrem konfigurace systému (Závisí na každé konfiguraci systému) Obj. č. Použitelné vlnové délky Svislý držák CCD kamery Vodorovný držák CCD kamery Držák YAG laseru Jednotka osvětlení světelnými vodiči Hmotnost Blízké infračervenému a viditelnému záření Ano 570 g Blízké infračervenému a viditelnému záření Ano 590 g Blízké infračervenému, viditelnému, blízké ultrafialovému záření Ano Ano Ano 1270 g * Viditelné a ultrafialové záření Ano Ano Ano 1300 g 510

2 Okuláry Zvláštní příslušenství Obj. č. Popis Cena Šablona přerušovaného 97,00 nitkového kříže 90, Šablona pravítka 20 mm 97,00 (min. čtení: 0,1 mm) s nitkovým křížem Šablona soustředné 97,00 kružnice ø1,2 mm Šablona nitkového kříže 97, Šablona pravítka 10 mm 97,00 (min. čtení: 0,1 mm) Šablona pravítka 5 mm (min. čtení: 0,05 mm) 94,00 Série Okuláry Pole pozorování je extrémně široké. Jako zvláštní příslušenství jsou dostupné měřicí šablony Sady dvou kusů Obj. č. Zvětšení Počet polí Rozsah korekce Oční bod Hmotnost (na okulár) X *¹ 30-8D až +4D Vysoký 250 g X 16-8D až +5D Normální 40 g X 12-8D až +5D Normální 55 g Two-pieces sets *¹ : For FS-300 only : Reticles not applicable for this eyepiece Obj. č. Zvětšení Počet polí Rozsah korekce Oční bod Hmotnost (na okulár) X 24-10D to +5D High 85 g Jednotlivě Obj. č. Zvětšení Počet polí Rozsah korekce Oční bod Hmotnost (na okulár) X 24-10D až +5D Vysoký 85 g X 16-8D až +5D Normální 40 g X 12-8D až +5D Normální 55 g 511

3 Objektivy M Plan Série Objektivy Objektivy série 378 firmy Mitutoyo mají největší pracovní vzdálenosti na světe a neomezenost korekce optického systému. Tyto ojektivy umožňují flexibilní pozorování ve vysokém zvětšení a nezávislou korekci vad barev. Popis - Typy objektivů s velkými pracovními vzdálenostmi poskytují vynikající čistotu mezi povrchem čočky a zaostřeným povrchem měřeného dílu, dávající možnost pozorovat měřené díly, které jsou obvykle velmi obtížně zaostřitelné kvůli špatnému promítání. - Objektiv M Plan Apo (metallurgical plan apochromatic) je špičkový optický systém. Tento objektiv umožňuje přímé pozorování obrazů, bez vad barev, v zorném poli, čímž je dána jeho vhodnost pro různé typy mikroskopů. M Plan Apo a M Plan Apo SL Objektivy pro světlé pole pozorování -Speciálně navržené typy objektivů jsou také dostupné s korekcí pro blízké infračerveným, blízké ultrafialovým a ultrafialovým částem spektra nebo různým tloušťkám LCD obrazových skel. - Upevňovací závity objektivů jsou navrženy v souladu s JIS B BD Plan Apo a BD Plan Apo SL Objektivy pro světlé/tmavé pole pozorování Korigované blízko infračervenými vlnovými délkami M Plan Apo NIR objektivy Korigované blízko ultrafialovými vlnovými délkámi M Plan Apo NUV objektivy Korigované ultrafialovými vlnovými délkami M Plan Apo UV objektivy 512

4 M Plan Apo a M Plan Apo SL Série M Plan Apo a M Plan Apo SL M Plan Apo pro světlé pole pozorování Kompatibilní s mikroskopy typu VMU / VM-ZOOM40 / FS-70 / FS-300 / MF-U / Hyper MF-U Poznámka: Polarizační jednotka ( ) je nutná při použití 1X objektivu X 0,025 11,0 mm 200 mm 11,0 µm 440 µm ø24 mm 4,8x6,4 mm 300 g X 0,055 34,0 mm 100 mm 5,0 µm 91 µm ø12 mm 2,4x3,2 mm 220 g X 0,14 34,0 mm 40 mm 2,0 µm 14,0 µm Ø4,8 mm 0,96x1,28 mm 240 g * 7,5X 0,21 35,0 mm 26,67 mm 1,3 µm 6,2 µm Ø3,6 mm 0,64x0,85 mm 240 g X 0,28 33,5 mm 20 mm 1,0 µm 3,5 µm Ø2,4 mm 0,48x0,64 mm 230 g X 0,42 20,0 mm 10 mm 0,7 µm 1,6 µm Ø1,2 mm 0,24x0,32 mm 270 g X 0,55 13,0 mm 4 mm 0,5 µm 0,9 µm Ø0,48 mm 0,10x0,13 mm 290 g X 0,70 6,0 mm 2 mm 0,4 µm 0,6 µm Ø0,24 mm 0,05x0,06 mm 320 g M Plan Apo SL pro světlé pole pozorování Kompatibilní s mikroskopy typu VMU / VM-ZOOM40 / FS-70 / FS-300 / MF-U / Hyper MF-U Poznámka: Tyto objektivy nabízejí extra dlouhé pracovní vzdálenosti X 0,28 30,5 mm 10 mm 1,0 µm 3,5 µm Ø1,2 mm 0,24x0,32 mm 240 g X 0,42 20,5 mm 4,0 mm 0,7 µm 1,6 µm Ø0,48 mm 0,10x0,13 mm 280 g X 0,50 15,0 mm 2,5 mm 0,6 µm 1,1 µm Ø0,30 mm 0,06x0,08 mm 280 g X 0,55 13,0 mm 2,0 mm 0,5 µm 0,9 µm Ø0,24 mm 0,05x0,06 mm 290 g X 0,62 13,0 mm 1,0 mm 0,4 µm 0,7 µm Ø0,12 mm 0,025x0,03 mm 490 g

5 M Plan Apo HR a G Plan Apo Série M Plan Apo HR a G Plan Apo M Plan Apo HR pro světlé pole pozorování Kompatibilní s mikroskopy typu VMU / VM-ZOOM40 / FS-70 / FS-300 / MF-U / Hyper MF-U Poznámka: Tyto objektivy nabízejí extra vysokou rozlišovací schopnost X 0,42 15,0 mm 20 mm 0,7 µm 1,60 µm Ø2,40 mm 0,48x0,64 mm 460 g X 0,75 5,2 mm 4 mm 0,4 µm 0,49 µm Ø0,48 mm 0,10x0,13 mm 400 g X 0,90 1,3 mm 2 mm 0,3 µm 0,34 µm Ø0,24 mm 0,05x0,06 mm 410 g Korigované tloušťkou skla G Plan Apo pro světlé pole pozorování Kompatibilní s mikroskopy typu VMU / VM-ZOOM40 / FS-70 / FS-300 / MF-U / Hyper MF-U Poznámka: Série G Plan Apo jsou navržené pro pozorování měřených dílů přes sklo (tloušťka: 3,5 mm). W.D.: Na vzduchu X 0,28 29,42 mm 10 mm 1,0 µm 3,5 µm ø1,20 mm 0,24x0,32 mm 270 g X 0,50 13,89 mm 4 mm 0,6 µm 1,1 µm ø0,48 mm 0,10x0,13 mm 320 g

6 BD Plan Apo a BD Plan Apo SL Série BD Plan Apo a BD Plan Apo SL BD Plan Apo pro světlé/tmavé pole pozorování Kompatibilní s mikroskopy typu FS-70 / FS-300 / MF-U / Hyper MF-U * 2X 0, mm 100 mm 5,0 µm 91,0 µm ø12,0 mm 2,4x3,2 mm 340 g * 5X 0,14 34 mm 40 mm 2,0 µm 14,0 µm ø4,8 mm 0,96x1,28 mm 350 g * 7,5X 0,21 34 mm 26,67 1,3 µm 6,2 µm ø3,6 mm 0,64x0,85 mm 350 g * 10X 0,28 34 mm 20 mm 1,0 µm 3,5 µm ø2,4 mm 0,48x0,64 mm 350 g * 20X 0,42 20 mm 10 mm 0,7 µm 1,6 µm ø1,2 mm 0,24x0,32 mm 400 g X 0,55 13 mm 4 mm 0,5 µm 0,9 µm ø0,48 mm 0,10x0,13 mm 440 g * 100X 0,70 6 mm 2 mm 0,4 µm 0,6 µm ø0,24 mm 0,05x0,06 mm 460 g BD Plan Apo SL pro světlé/tmavé pole pozorování Kompatibilní s mikroskopy typu FS-70 / FS-300 / MF-U / Hyper MF-U Poznámka: Tyto objektivy nabízejí extra vysokou rozlišovací schopnost * 20X 0,28 30,5 mm 10 mm 1,0 µm 3,5 µm ø1,2 mm 0,24x0,32 mm 350 g * 50X 0,42 20,0 mm 4 mm 0,7 µm 1,6 µm ø0,48 mm 0,10x0,13 mm 410 g * 80X 0,50 13,0 mm 2,5 mm 0,6 µm 1,1 µm ø0,3 mm 0,06x0,08 mm 430 g * 100X 0,55 13,0 mm 2 mm 0,5 µm 0,9 µm ø0,24 mm 0,05x0,06 mm 440 g

7 BD Plan Apo HR a M Plan Apo NIR Série BD Plan Apo HR a M Plan Apo NIR Korigováno blízko infračervené vlnové délce M Plan Apo NIR pro světlé pole pozorování Kompatibilní s mikroskopy typu VMU / VMZOOM-40 / FS-70 / FS X 0,14 37,5 mm 40 mm 2,0 µm 14,0 µm Ø4,8 mm 0,96x1,28 mm 220 g X 0,26 30,5 mm 20 mm 1,1 µm 4,1 µm Ø2,4 mm 0,48x0,64 mm 250 g X 0,40 20,0 mm 10 mm 0,7 µm 1,7 µm Ø1,2 mm 0,24x0,32 mm 300 g X 0,42 17,0 mm 4 mm 0,7 µm 1,6 µm Ø0,48 mm 0,10x0,13 mm 315 g X 0,65 10,0 mm 4 mm 0,42 µm 0,65 µm Ø0,48 mm 0,10x0,13 mm 450 g X 0,50 12,0 mm 2 mm 0,6 µm 1,1 µm Ø0,24 mm 0,05x0,06 mm 335 g X 0,70 10,0 mm 2 mm 0,39 µm 0,56 µm Ø0,24 mm 0,05x0,06 mm 450 g M Plan Apo NIR Poznámka: Tyto objektivy jsou navrženy tak, aby obraz měřeného dílu zůstal zaostřen do hloubky ohniska, ikdyž se použitá vlnová délka mění od viditelné části spektra až po blízké infračervenému (480 až 1800 nm). Proto jsou série M Plan NIR vhodné pro opravy laserem. Nicméně, když se používá vlnová délka větší než 1100 nm, může zaměřit polohu mírně odlišnou od té ve viditelné části spektra v důsledku změn disperze skla a indexu lomu. BD Plan Apo HR pro světlé/tmavé pole pozorování Kompatibilní s mikroskopy typu FS-70 / FS-300 / MF-U / Hyper MF-U Poznámka: Tyto objektivy nabízejí extra vysokou rozlišovací schopnost * 50X 0,75 5,2 mm 4 mm 0,4 µm 0,49 µm Ø0,48 mm 0,10x0,13 mm 530 g * 100X 0,90 1,3 mm 2 mm 0,3 µm 0,34 µm Ø0,24 mm 0,05x0,06 mm 545 g

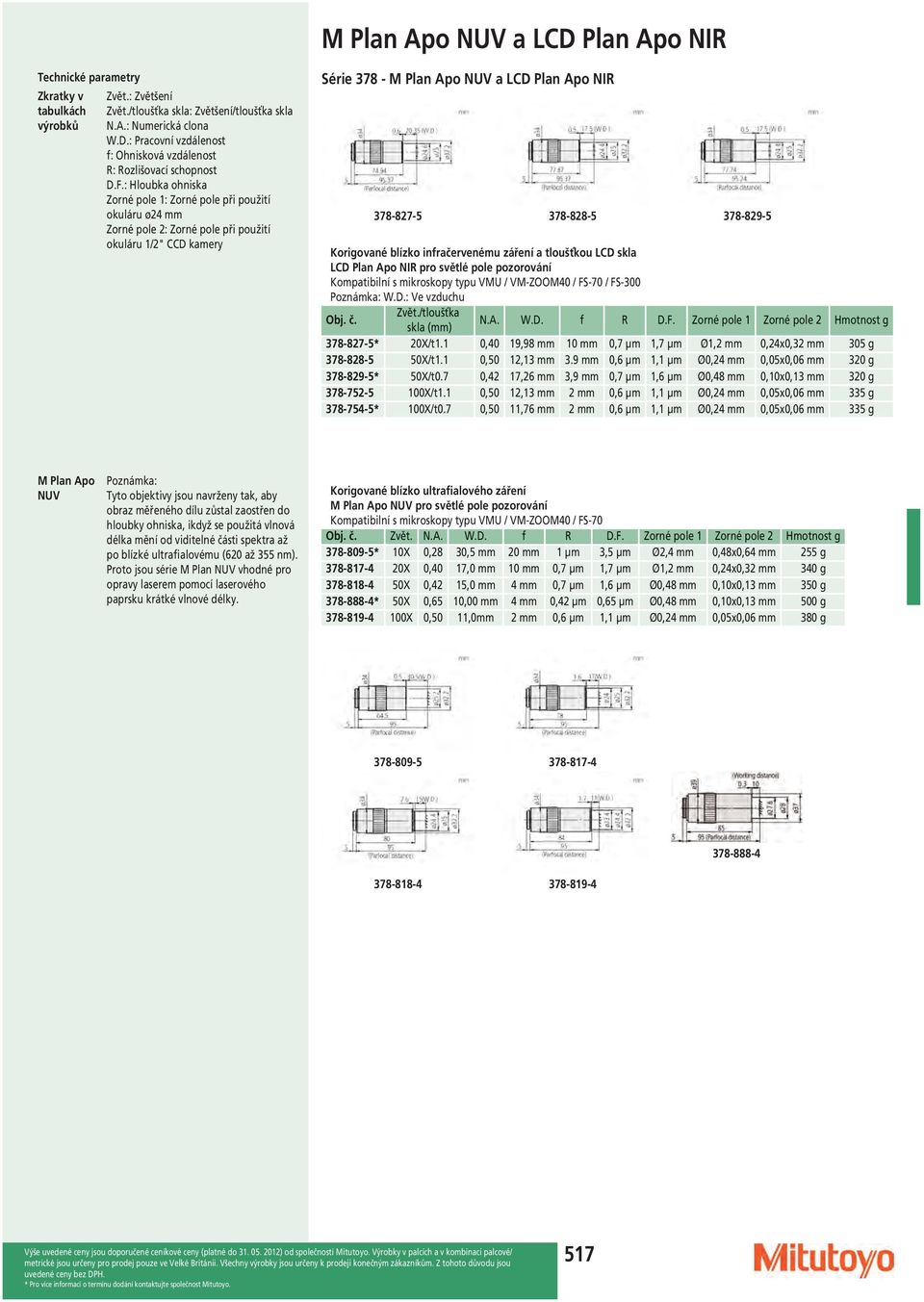

8 M Plan Apo NUV a LCD Plan Apo NIR Zvět./tloušťka skla: Zvětšení/tloušťka skla Série M Plan Apo NUV a LCD Plan Apo NIR Korigované blízko infračervenému záření a tloušťkou LCD skla LCD Plan Apo NIR pro světlé pole pozorování Kompatibilní s mikroskopy typu VMU / VM-ZOOM40 / FS-70 / FS-300 Poznámka: W.D.: Ve vzduchu Obj. č. Zvět./tloušťka skla (mm) N.A. W.D. f R D.F. Zorné pole 1 Zorné pole 2 Hmotnost g * 20X/t1.1 0,40 19,98 mm 10 mm 0,7 µm 1,7 µm Ø1,2 mm 0,24x0,32 mm 305 g X/t1.1 0,50 12,13 mm 3.9 mm 0,6 µm 1,1 µm Ø0,24 mm 0,05x0,06 mm 320 g * 50X/t0.7 0,42 17,26 mm 3,9 mm 0,7 µm 1,6 µm Ø0,48 mm 0,10x0,13 mm 320 g X/t1.1 0,50 12,13 mm 2 mm 0,6 µm 1,1 µm Ø0,24 mm 0,05x0,06 mm 335 g * 100X/t0.7 0,50 11,76 mm 2 mm 0,6 µm 1,1 µm Ø0,24 mm 0,05x0,06 mm 335 g M Plan Apo NUV Poznámka: Tyto objektivy jsou navrženy tak, aby obraz měřeného dílu zůstal zaostřen do hloubky ohniska, ikdyž se použitá vlnová délka mění od viditelné části spektra až po blízké ultrafialovému (620 až 355 nm). Proto jsou série M Plan NUV vhodné pro opravy laserem pomocí laserového paprsku krátké vlnové délky. Korigované blízko ultrafialového záření M Plan Apo NUV pro světlé pole pozorování Kompatibilní s mikroskopy typu VMU / VM-ZOOM40 / FS * 10X 0,28 30,5 mm 20 mm 1 µm 3,5 µm Ø2,4 mm 0,48x0,64 mm 255 g X 0,40 17,0 mm 10 mm 0,7 µm 1,7 µm Ø1,2 mm 0,24x0,32 mm 340 g X 0,42 15,0 mm 4 mm 0,7 µm 1,6 µm Ø0,48 mm 0,10x0,13 mm 350 g * 50X 0,65 10,00 mm 4 mm 0,42 µm 0,65 µm Ø0,48 mm 0,10x0,13 mm 500 g X 0,50 11,0mm 2 mm 0,6 µm 1,1 µm Ø0,24 mm 0,05x0,06 mm 380 g

9 LCD Plan Apo NUV a M Plan UV Série LCD Plan Apo NUV a M Plan UV Korigované blízko ultrafialové vlnové délce a tloušťkou LCD skla LCD Plan Apo NUV pro světlé pole pozorování Kompatibilní s mikroskopy typu VMU / VM-ZOOM40 / FS-70 Poznámka: W.D.: Ve vzduchu pro Obj. č. Zvět./tloušťka skla (mm) N.A. W.D. f R D.F. Zorné pole 1 Zorné pole 2 Hmotnost g * 50X/t1,1 0,42 14,53 mm 4 mm 0,7 µm 1,6 µm Ø0,48 mm 0,10x0,13 mm 310 g X/t0,7 0,42 14,76 mm 4 mm 0,7 µm 1,6 µm Ø0,48 mm 0,10x0,13 mm 310 g * 100X/t1,1 0,50 11,03 mm 2 mm 0,6 µm 1,1 µm Ø0,24 mm 0,05x0,06 mm 380 g Korigované blízko ultrafialové vlnové délce M Plan UV pro světlé pole pozorování Kompatibilní s mikroskopy typu VMU / VM-ZOOM40 / FS * 10X 0,25 20 mm 20 mm 1,1 µm 4,4 µm Ø2,4 mm 0,48x0,64 mm 310 g * 20X 0,36 15,0 mm 10 mm 0,8 µm 2,1 µm Ø1,2 mm 0,24x0,32 mm 330 g X 0,40 12,0 mm 4 mm 0,7 µm 1,7 µm Ø0,48 mm 0,10x0,13 mm 400 g * 80X 0,55 10,0 mm 2,5 mm 0,5 µm 0,9 µm Ø0,3 mm 0,06x0,08 mm 380 g M Plan UV Poznámka: Tyto ultrafialově korigované objektivy jsou navrženy tak, aby obraz měřeného dílu zůstal zaostřen do hloubky ohniska, ikdyž se použitá vlnová délka mění od viditelné části spektra až po ultrafialové (550 až 266 nm). Proto jsou série M Plan UV vhodné pro opravy laserem pomocí laserového paprsku krátké vlnové délky
